2021 年烟台市初中学业水平考试
物理试题
注意事项:
1.本试卷共8页，共100分，考试时间90分钟。答题前，务必用0.5毫米黑色签字笔将自己的姓名、准考证
号、座号填写在答题卡规定的位置上。
2.选择题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂
其它答案标号。
3.非选择题必须用0.5毫米黑色签字笔作答，答案必须写在答题卡指定区域内；如需改动，先划掉原来的答案，
然后再写上新的答案；不能使用涂改液、胶带纸、修正带。写在试卷上或答题卡指定区域外的答无效。
4.考试结束后，请将本试卷和答题卡一并交回。
一、选择题（本题为单项选择题每小题2分，共30分）
1.人类社会的发展离不开能源的开发和利用，随着社会对能源的需求不断增加，造成了能源的短缺，而开发
和利用可再生能源是解决能源危机的有效途径。下列能源属于可再生能源的是
A.风能 B.天然气
C.核能 D.石油
2.如图所示的做法中，符合安全用电要求的是
A.电冰箱没有接地线 B.用试电笔检测插座是否有电
C.用湿手按开关 D.多个大功率用电器同时使用一个插座
3.如图所示，两列火车并排停在站台上，小红坐在车厢向另一列火车观望。突然她觉得自己乘坐的列车开始
前进了，但是“驶过”对面列车的车尾时，小红发现她乘坐的列车还停在站台上，原来是对面的列车向反方
向开去了。“开始前进了”和“停在站台上”是因为小红所选的参照物是A.另一列火车 自己乘坐的火车
B.自己乘坐的火车 站台
C.站台 另一列火车
D.另一列火车 站台
4.如图所示的四种情景中，属于光的直线传播现象的是
A.凸透镜将光会聚到一点 B.小孔成像
C.看见不发光的物体 D.玻璃板成像
5.为了测量牛奶的密度，某同学利用天平和量筒测量了下面的物理量，你认为其中不需要测量的是
A.用天平测量空烧杯的质量
B.将牛奶倒人烧杯中，用天平测量烧杯和牛奶的总质量
C.将烧杯中的牛奶倒人量筒中一部分，测出量筒中牛奶的体积
D.用天平测量烧杯和剩余牛奶的总质量
6.下列现象中，能利用流体压强规律解释的是A.用活塞式抽水机抽水 B.用塑料吸管吸饮料
C.盆景自动供水装置 D.伞面被大风“吸”起
7.下列科学家与科学发现对应关系正确的是
A.亚里士多德——惯性定律
B.法拉第——电流周围存在磁场
C.沈括——地磁的两极和地理的两极不重合
D.奥斯特——电磁感应现象
8.用如图所示的四种方式匀連提升同一物体（不计机械自重和摩擦），其中最费力的是
A. B.
C. D.
9.某兴趣小组设计了一种路灯自动控制装置，路灯的通断由光控开关控制，两路灯的额定电压为220V，R为
保护电阻，S为光控开关，白天光控并关断开两路灯不发光，晚上光控开关闭合，两路灯正常发光.下列电路
设计符合要求的是A. B.
C. D.
10.如图所示，跳伞运动员在空中匀速直线下降的过程中，关于运动员（不包含降落伞和绳）下列说法正确的
是
A.动能不变，重力势能不变，机械能不变
B.动能变大，重力势能变小，机械能不变
C.动能不变，重力势能交小，机械能变小
D.动能变小，重力势能变小，机械能变小
11.乙图所示的装置中与甲图工作原理相同的是
A.自发电手电筒 B.话筒C.手摇式发电机 D.扬声器
12.如图所示力某压力传感器的原理图，R 为定值电阻，滑动变阻器R 的滑片P通过AB间可以伸绍约导线与
1 2
电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是
A.电压表V 的示数变大
1
B.电压表V 的示数变小
2
C.电压表V 的示数与电流表A的示数比值变大
2
D.电压表V 的示数与电流表A的示数比值变小
1
13.小明同学在一根细木棒的下端缠绕了一些铁丝然后将它分别置于甲，乙两杯液体中，静止时的状态如图所
示，下列说法正确的是
A.甲杯液体的密度软大
B.乙杯体的密度较大
C.木棒在甲杯液体中受到的浮力较大
D.木棒在乙杯液体中受到的浮力较大
14.如图所示，电源电压恒定不变，闭合开关S，灯L 和L 均发光，一段时间后，一盏灯突然熄灭，而电流表
1 2
和电压表的示数都不变，出现这一现象的原因可能是A.灯L 断路 B.灯L 断路
1 2
C.灯L 短路 D.灯L 短路
1 2
15.如图所示，电源电压不变，滑动变阻器的最大阻值为R，已知R:R :R =1:1:2，则下列说法正确的是
1 2
A.当滑片P移动到a端时，闭合S、S，通过R 与R 的电流之比是1:2
1 2 1 2
B.当滑片P移动到a端时，闭合S、S，通过R 与R 的电流之比是1:1
1 2 1 2
C.当滑片P移动到b端时，只闭合S，滑动变阻器两端的电压与R 两端的电压之比是1:1
1 1
D当滑片P移动到b端时，只闭合S，滑动变阻器两端的电压与R 两端的电压之比是2:1
2 2
二、填空题（每小题3分，共15分）
16.如图所示，小明在筷子的一端捆上棉花蘸水后充当活塞，插入两端开口的塑料管中，做成“哨子”。用嘴
吹管的上端，可以发出悦耳的哨声，这哨声是由___________的振动产生的，上下推拉活塞，改变了声音的
___________，当筷子不动，用不同的力吹管时，改变了声音的___________。
17.现代生活中人们越来越离不开手机，其中手机强大的拍照功能给人们带来很多的便利，景物通过手机镜头
成倒立、缩小的___________（选填“实像”或“虚像”）。如图所示，小明利用自拍杆进行自拍，与手拿手
机自拍相比，利用自拍杆可以___________物距，从而___________取景范围，取得需砦的拍摄效果（后两个
空均选填“增大”或“减小”）。18.勤洗手是降低新冠病毒感染的有效防护措施。在生活中找们常会娅到这样的情况，洗完手以后身边没有纸
巾、毛巾或其它可以摞手的东西，此时为了让手快点干，你通常会采用的做法是___________，你的做法用到
的物理知识是___________。（写出一种做法及对应的物理知识）
19.为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两
个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中___________保险丝的电阻
大，当乙、丙两保险管通过相同的电流时，___________保险丝的热功率大，___________保险丝更容易熔断。
（均选填“乙图”或“丙图”）。
20.如图所示，电源电压恒为12V滑动变阻器的最大阻值为48Ω，电流表量程为0～0.6A，小灯泡标有“6V
3W”字样，忽略温度对灯丝电阻的影响。当S、S 和S 都闭合时，调节滑动变阻器的滑片，使电路中的总功
1 2
率最小且为 6W，定值电阻 R 的阻值为___________Ω；当只闭合 S 时，电路中允许通过的最大电流为
0
_________A，此时滑动变阻器接人电路的阻值为___________Ω。
三、作图简答题（21题3分，22题6分，共9分）
21.如图所示，某清澈池塘底部有一物体A，站在岸边的小明（假设小明的眼睛在C处）看到物体在B处，请
画出小明看到物体A的光路图。22.阅读短文回答问题
返回舱的回家之旅
经历了长达23天的飞行，在月球成功取样后，嫦娀五号返回舱于2020年12月17日凌晨1点精准地降落在内
蒙古四王子旗地区。
返回舱在返回过程中要应时多种挑战，首酬强影先要应对的是高温。返回舱在利用半弹道跳跃（打水漂）再
次进入大气层时的遮度约为7.9km/s，它与大气的剧烈摩擦最高可产生 3000℃左右的高温，我们知道，在温
度为1600℃时，就能熔化钢铁，在3000℃时，即使是金刚石也会熔化，为什么嫦娀五号的返回舱没有被烧毁，
而仅仅只是被“烤至金黄”?这是因为我国的神舟系列飞船采用了自主研制开发的烧蚀防热技术，就是用先进
的防热材料技术给返回舱穿上一层25mm厚的“防热衣”，防热材料在高温作用下，自身分解、熔化、蒸发
和升华，在消耗表面质量的同时带走大量的热，使表面温度大幅下降；同时还有一层辐射式防热和隔热材料，
使热量不能传递到舱内，最终可使返回舱内部的温度控制在30℃左右。除了高温，返回舱返回过程中还要经
过一个距地面35km到80km的黑障区，返回舱通过黑障区时，外壳温度为2000℃左右，高温使返回舱周围
的空气电离形成等离子体，屏蔽了电磁波的通过，因此会丧失与外界的无线电联系，这段时间地面人员无法
得知返回舱的实时状况，也无法对返回舱进行控制，只能通过进入黑障前进行精准的调控，才能使它顺利通
过黑障区。返回舱在到达地面前的最后一道难关是在距地面约10km处要用降落伞减速。嫦城五号返回舱共
有三把伞:引导伞、减速伞和主伞，其中主伞面积可以达到1200m2左右，只有让降落伞顺利开伞才能在巨大
阻力作用下，在返回舱到达地面前减速到6m/s左右，确保返回舱安全着陆。
嫦域五号月球取样的成功，在世界面前彰显了我国航天科技的伟大成就，更让我们为祖国的强大而自豪。
（1）为什么降落伞上伞的面积要做得尽量大一些？
（2）返回舱经过稠密大气层时为什么会出现高温?如何使返回舱内部的温度保持在30℃左右?
（3）返回舱航返回过程中，地面工作人员与返回舱之间利用什么传送信号?当返回舱出现黑障时，为什么无
法传送信号?四、实验探究题（每小题8分，共24分）

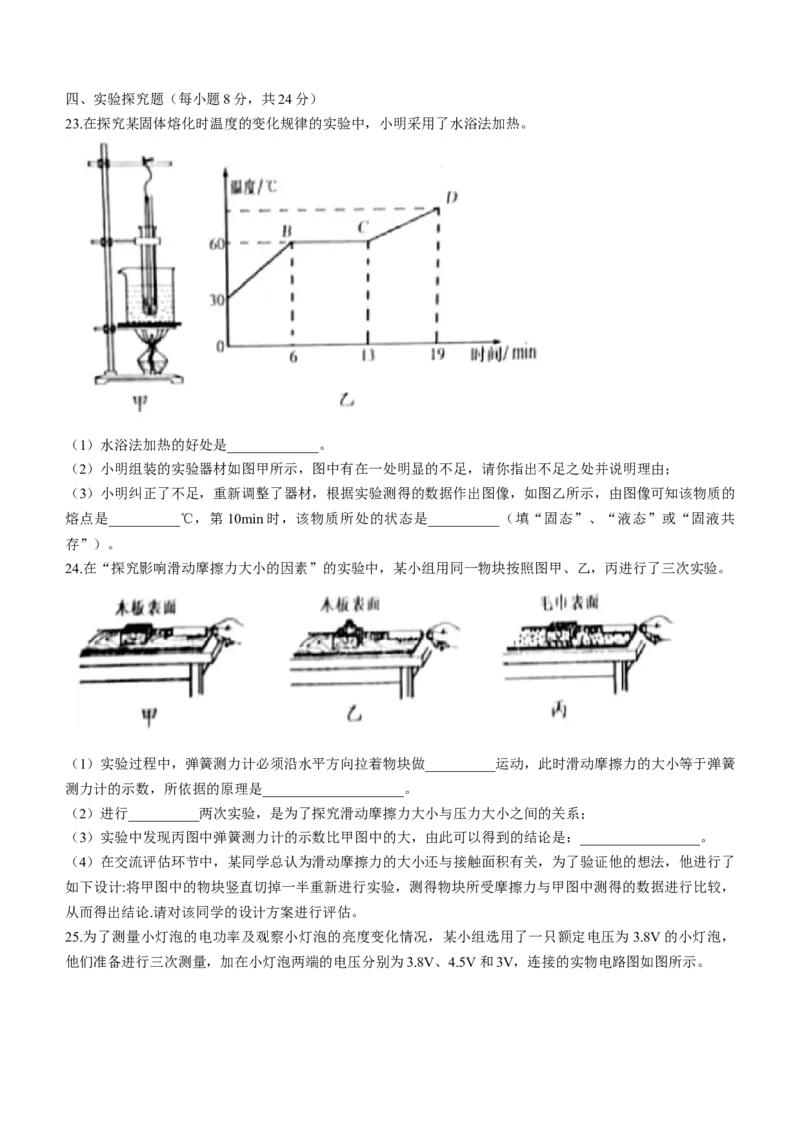

23.在探究某固体熔化时温度的变化规律的实验中，小明采用了水浴法加热。
（1）水浴法加热的好处是_____________。
（2）小明组装的实验器材如图甲所示，图中有在一处明显的不足，请你指出不足之处并说明理由；
（3）小明纠正了不足，重新调整了器材，根据实验测得的数据作出图像，如图乙所示，由图像可知该物质的
熔点是__________℃，第10min时，该物质所处的状态是__________（填“固态”、“液态”或“固液共
存”）。
24.在“探究影响滑动摩擦力大小的因素”的实验中，某小组用同一物块按照图甲、乙，丙进行了三次实验。
（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做__________运动，此时滑动摩擦力的大小等于弹簧
测力计的示数，所依据的原理是____________________。
（2）进行__________两次实验，是为了探究滑动摩擦力大小与压力大小之间的关系；
（3）实验中发现丙图中弹簧测力计的示数比甲图中的大，由此可以得到的结论是：_________________。
（4）在交流评估环节中，某同学总认为滑动摩擦力的大小还与接触面积有关，为了验证他的想法，他进行了
如下设计:将甲图中的物块竖直切掉一半重新进行实验，测得物块所受摩擦力与甲图中测得的数据进行比较，
从而得出结论.请对该同学的设计方案进行评估。
25.为了测量小灯泡的电功率及观察小灯泡的亮度变化情况，某小组选用了一只额定电压为3.8V的小灯泡，
他们准备进行三次测量，加在小灯泡两端的电压分别为3.8V、4.5V和3V，连接的实物电路图如图所示。电压表 电流表 小灯泡的 小灯泡的
示数（V） 示数（A） 实际功率（W） 发光情况
3.8 0.40 正常发光
4.5 0.42 1.89 校亮
3.0 0.38 1.14 较暗
（1）开始实验后，闭合开关，向左移动滑动变阻器的滑片时，发现小灯泡的亮度____________（选填“变
亮”、“变暗”或“不变”），电流表的示数____________，电压表的示数____________（后两个空均选填
“变大”、“变小”或“不变”）；
（2）小组成员根据观察到的现象检查发现有一根导线连接错误，请在错误的导线上画“×”，用笔画线代替
导线画出正确的连线；
（3）正确连接电路后开始实验，实验所测数据如上表所示，则小灯泡的额定功率为____________W；
（4）根据上表的实验数据以及小灯泡的发光情况，你有什么发现?
五、计算题（26题10分，27题12分，共22分

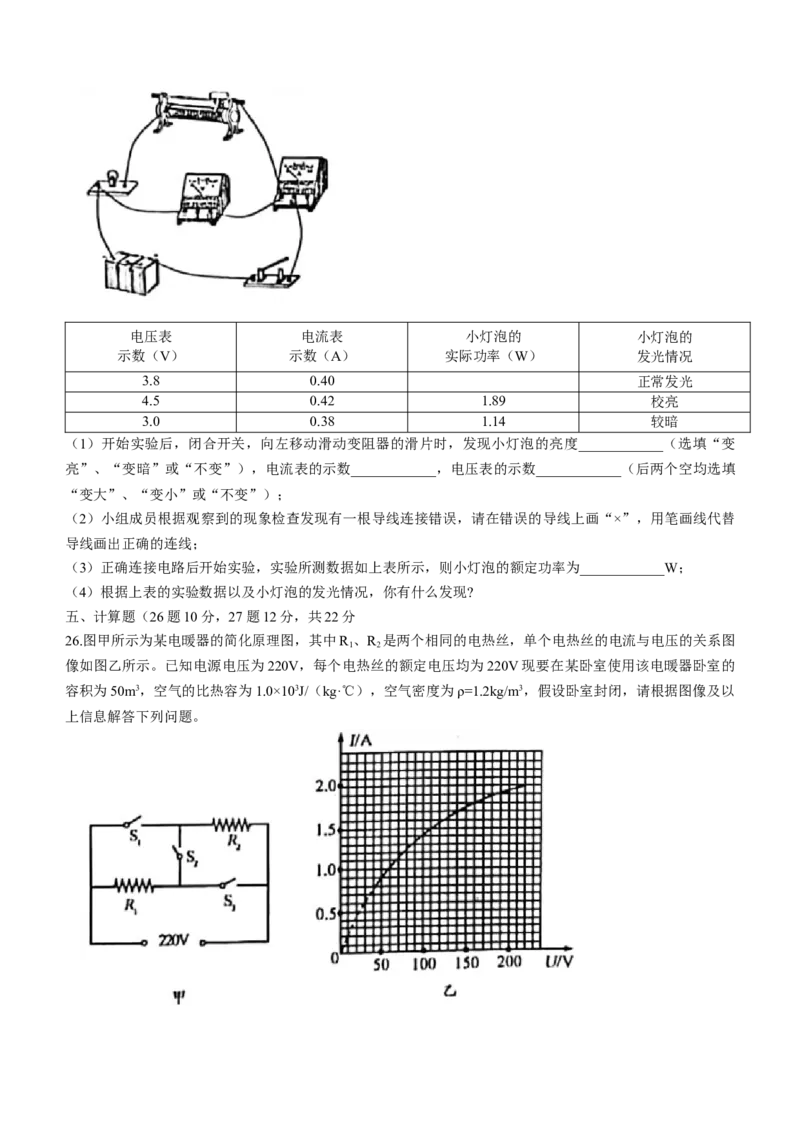

26.图甲所示为某电暖器的简化原理图，其中R 、R 是两个相同的电热丝，单个电热丝的电流与电压的关系图
1 2
像如图乙所示。已知电源电压为220V，每个电热丝的额定电压均为220V现要在某卧室使用该电暖器卧室的
容积为50m3，空气的比热容为1.0×103J/（kg·℃），空气密度为ρ=1.2kg/m3，假设卧室封闭，请根据图像及以
上信息解答下列问题。（1）每个电热丝正常工作时的电阻及额定功率是多少?
（2）只闭合S 时，流过电热丝的电流为多少?此时电暖器消耗的总功率为多少?
2
（3）只闭合S 和S，让电暖器工作15min，卧室内的温度升高了10℃，电暖器的加热效率是多少?
1 2
27如图所示为某学校厕所内自动冲水装置简化的原理图，这种装置能定时为便池冲水。注水口通过阀门控制
可保持细小水流不停地向水箱内注水。活塞下方有支撑销（体积不计）支撑，随着水位的升高，当活塞被顶
起时水由冲水口快速流出，当两侧液面相平时，活塞落下，冲水结束；杠杆 AB处在水平位置，O为支点，
OA:OB=1:2，A端通过竖直顶杆AC与活塞相连连接配重M的细绳通过定滑轮竖直作用在B端。已知活塞的
横截面积S=10cm2，右侧蓄水箱的横截面积为S=0.12m2，注水速度为20cm3/s，配重M的质量m=0.5kg，密
1 2
度ρ =2.0×103kg/m3，不计杆AB、顶杆AC、绳及活塞的重力，不计摩擦，不考虑冲水所用的时间，ρ
物 水
=1.0×103kg/m3，g=10N/kg，设活塞刚被顶起时，杠杆水平，两侧水面高度差为h，求：
（1）配重M所受浮力F ；
浮
（2）两侧水面高度差h；
（3）前后两次冲水的时间间隔；
（4）若将配重M更换成相同材料体积较小的物体，装置的其它部分不变，则前后两次冲水的时间间隔怎样
变化?此方法能否起到节水的作用?山东省烟台市2021年中考物理试卷
一、单选题（共15题；共30分）
1.人类社会的发展离不开能源的开发和利用，随着社会对能源的需求不断增加，造成了能源的短缺，而开发
和利用可再生能源是解决能源危机的有效途径。下列能源属于可再生能源的是（ ）
A. 风 能 B. 天 然
气 C. 核
能 D. 石油
【答案】 A
【考点】能源及其分类
【解析】【解答】A．风能可以源源不断地从自然界获取，属于可再生能源，A符合题意；
BCD．天然气、核能、石油使用后在短期内不能再从自然界重新获取，属于不可再生能源，BCD不符合题意。
故答案为：A。
【分析】在短时间内能再生的资源叫做可再生资源，比如水资源、太阳能；在短时间内不能再生的资源叫做
可不可再生资源，比如核能、煤炭、石油。
2.如图所示的做法中，符合安全用电要求的是（ ）
A. 电冰箱没有接地线
B. 用试电笔检测插座是否有电
C. 用湿手按开关D. 多个大功率用电器同时使用一个插座
【答案】 B
【考点】安全用电原则
【解析】【解答】A．电冰箱没有接地线，如果电冰箱漏电，会造成触电事故，A不符合题意；
B．图中使用试电笔方法正确，能够区分火线和零线，B符合题意；
C．由于生活用水是导体，用湿手按开关时容易发生触电事故，C不符合题意；
D．多个大功率用电器同时使用一个插座，造成电路的总功率过大，电流过大，电路中会产生大量的热，容
易引起火灾，D不符合题意。
故答案为：B。
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上
接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。
3.如图所示，两列火车并排停在站台上，小红坐在车厢向另一列火车观望。突然她觉得自己乘坐的列车开始
前进了，但是“驶过”对面列车的车尾时，小红发现她乘坐的列车还停在站台上，原来是对面的列车向反方
向开去了。“开始前进了”和“停在站台上”是因为小红所选的参照物是（ ）
A. 另一列火车；自己乘坐的火车
B. 自己乘坐的火车；站台
C. 站台；另一列火车
D. 另一列火车；站台
【答案】 D
【考点】运动和静止的相对性
【解析】【解答】判断物体的运动或静止时，要首先选择参照物，如果物体相对于参照物的位置不断变化，
物体是运动的；如果物体相对于参照物的位置保持不变，物体是静止的。觉得“开始前进了”这是以另一列
火车为参照物，自己的列车相对于另一列火车的位置发生了改变，故感觉是运动的；而发现认为“停在站台
上”是以站台为参照物，自己的列车相对于站台的位置没有发生改变，是静止的。故只有 D符合题意，ABC
不符合题意。
故答案为：D。
【分析】描述物体的运动状态，需要事先选取参照物，如果物体相对于参照物位置发生了改变，那么物体就
是运动的，如果物体相对于参照物位置没有发生改变，那么物体就是静止的。4.如图所示的四种情景中，属于光的直线传播现象的是（ ）
A. 凸透镜将光会聚到一点
B. 小孔成像
C. 看见不发光的物体
D. 玻璃板成像
【答案】 B
【考点】光的直线传播及其应用
【解析】【解答】A．凸透镜将光会聚到一点属于光的折射现象，A不符合题意；
B．小孔成像属于光的直线传播现象，B符合题意；
C．看见不发光的物体是光的反射现象，C不符合题意；
D．玻璃板成像是光的反射现象，D不符合题意。
故答案为：B。
【分析】该题目考查的生活中光现象和光的规律的对应关系，影子、日食、月食、小孔成像对应的是光的直
线传播，各种各样的倒影、平面镜成像对应光的反射，潭清疑水浅、铅笔折断、海市蜃楼、凸透镜成像对应
的光的折射，彩虹的形成对应光的色散，结合选项分析求解即可。
5.为了测量牛奶的密度，某同学利用天平和量筒测量了下面的物理量，你认为其中不需要测量的是（ ）
A. 用天平测量空烧杯的质量
B. 将牛奶倒人烧杯中，用天平测量烧杯和牛奶的总质量
C. 将烧杯中的牛奶倒人量筒中一部分，测出量筒中牛奶的体积
D. 用天平测量烧杯和剩余牛奶的总质量
【答案】 A
【考点】液体密度的测量
【解析】【解答】测牛奶密度的过程：①将牛奶倒人烧杯中，用天平测量烧杯和牛奶的总质量m ；②将烧杯
1
中的牛奶倒人量筒中一部分，测出量筒中牛奶的体积V；③用天平测量烧杯和剩余牛奶的总质量m ；则牛奶
2的密度
所以不需要测量的是空烧杯的质量。
故答案为：A。
【分析】测量牛奶密度时需要测量牛奶的质量，测量烧杯和牛奶的总质量，做差求解牛奶的质量的变化量。
6.下列现象中，能利用流体压强规律解释的是（ ）
A. 用活塞式抽水机抽水
B. 用塑料吸管吸饮料
C. 盆景自动供水装置
D. 伞面被大风“吸”起
【答案】 D
【考点】大气压强的存在，流体压强与流速的关系
【解析】【解答】A．活塞式抽水机工作时，其内部压强小于外界大气压，低处的水在大气压的作用下流入
抽水机内，是利用大气压工作的，A不符合题意；
B．用塑料吸管吸饮料时，吸管内的气压小于外界大气压，饮料在大气压的作用下被压入吸管，是利用大气
压工作的，B不符合题意；
C．盆景自动供水装置中，瓶内的水在大气压的作用下不会流出瓶外，是利用大气压工作的，C不符合题意；
D．伞的形状是上凸下平，风吹过时，流过伞上方的空气流速大于下方的空气流速，因流体流速越大的位置压强越小，故伞上方的气压小于下方的气压，使得伞受到向上的压力差而被大风“吸”起，D符合题意。
故答案为：D。
【分析】生活中很多地方应用到了大气压，墙壁上的吸盘，钢笔吸墨水，用吸管喝饮料。流体压强与流速的
关系，流速大的地方压强小，流速小的地方压强大。
7.下列科学家与科学发现对应关系正确的是（ ）
A. 亚里士多德——惯性定律
B. 法拉第——电流周围存在磁场
C. 沈括——地磁的两极和地理的两极不重合
D. 奥斯特——电磁感应现象
【答案】 C
【考点】物理常识
【解析】【解答】A．牛顿——惯性定律，A不符合题意；
B．奥斯特——电流周围存在磁场，B不符合题意；
C．沈括——地磁的两极和地理的两极不重合，沈括发现了地磁偏角，C符合题意；
D．法拉第——电磁感应现象，D不符合题意。
故答案为：C。
【分析】该题目考查的是物理学中著名人物及其对应的成就，平时注意积累、记忆即可。
8.用如图所示的四种方式匀連提升同一物体（不计机械自重和摩擦），其中最费力的是（ ）
A.
B.C.
D.
【答案】 A
【考点】杠杆的分类
【解析】【解答】设物体重力为G，不计机械自重和摩擦，则没有额外功。A中为动滑轮，拉力F =2G；B中
1
为定滑轮，拉力F =G；C中滑轮组有效绳子段数n=3，则拉力F = ；D中有用功等于总功，斜面长为高的2
2 3
倍，则W =W
有 总
Gh=F s
4
Gh=F ×2h
4
解得F = 。综上分析可知，F 最大、最费力。
4 1
故答案为：A。
【分析】动力臂大于阻力臂的杠杆为省力杠杆，省力杠杆可以省力，但是费距离，动力臂等于阻力臂的杠杆
为等臂杠杆，动力臂小于阻力臂的杠杆为费力杠杆，费力杠杆可以省距离，但是费力。
9.某兴趣小组设计了一种路灯自动控制装置，路灯的通断由光控开关控制，两路灯的额定电压为 220V，R为
保护电阻，S为光控开关，白天光控并关断开两路灯不发光，晚上光控开关闭合，两路灯正常发光。下列电
路设计符合要求的是（ ）
A.B.
C.
D.
【答案】 C
【考点】串、并联电路的设计
【解析】【解答】A．当开关S闭合时，将衔铁吸引下来，下面的灯亮，当开关断开，上面的灯亮，即每一次
只能亮一个灯，A不符合题意；
B．工作电压只有220V，而此选项中两个灯泡串联，两个灯泡都不能正常发光，B不符合题意；
C．两灯泡并联，都能正常发光，且当开关闭合时，衔铁被吸下，灯泡正常发光，当开关断开时，两灯泡都
不发光，C符合题意；
D．不论开关是否闭合，两个灯泡都能同时正常发光，不能同时熄灭，D不符合题意。
故答案为：C。
【分析】电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝
数越多，产生的磁场越强；结合衔铁的接触点的位置判断电路的通断即可。
10.如图所示，跳伞运动员在空中匀速直线下降的过程中，关于运动员（不包含降落伞和绳）下列说法正确的
是（ ）A. 动能不变，重力势能不变，机械能不变
B. 动能变大，重力势能变小，机械能不变
C. 动能不变，重力势能交小，机械能变小
D. 动能变小，重力势能变小，机械能变小
【答案】 C
【考点】机械能及其转化
【解析】【解答】跳伞运动员在空中匀速直线下降的过程中，质量不变，速度不变，则动能不变；高度降低，
则重力势能变小；机械能等于动能与势能之和，则机械能变小。
故答案为：C。
【分析】运动的物体具有动能，物体的质量越大、速度越大，物体的动能就越大；处在高处物体具有重力势
能，物体的质量越大、高度越高，物体的重力势能就越大；物体的机械能等于动能与势能之和，结合动能和
势能的变化分析机械能。
11.选项图中所示的装置中与甲图工作原理相同的是（ ）
A. 自发电手电筒B. 话筒
C. 手摇式发电机
D. 扬声器
【答案】 D
【考点】磁场对通电导线的作用
【解析】【解答】图甲中，线圈通电后，会发生转动，它的原理是磁场对通电线圈有力的作用。
A．自发电手电筒利用电磁感应现象制成的，A不符合题意；
B．话筒利用的是电磁感应原理，B不符合题意；
C．手摇式发电机利用电磁感应现象制成的，C不符合题意；
D．扬声器的原理是磁场对通电线圈有力的作用，D符合题意。
故答案为：D。
【分析】处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理，
导体棒运动的方向与电流和磁场方向有关。
12.如图所示为某压力传感器的原理图，R 为定值电阻，滑动变阻器R 的滑片P通过AB间可以伸缩的导线与
1 2
电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（ ）A. 电压表V 的示数变大
1
B. 电压表V 的示数变小
2
C. 电压表V 的示数与电流表A的示数比值变大
2
D. 电压表V 的示数与电流表A的示数比值变小
1
【答案】 C
【考点】电路的动态分析
【解析】【解答】AB．R 和滑动变阻器R 串联，电流表测电路的电流，电压表V 测R 的电压，电压表V 测
1 2 1 1 2
R 的电压。当压力F增大时，变阻器连入电路的电阻变大，由串联电阻的规律，电路的总电阻变大，由欧姆
2
定律 ，电路的电流变小，根据U=IR，电压表V 的示数变小，由串联电路电压的规律，电压表V 的示数
1 2
变大，AB不符合题意；
C D．根据欧姆定律 ，电压表V 的示数与电流表A的示数比值即变阻器连入电路的电阻，这个比值变
2
大；电压表V 的示数与电流表A的示数比值即定值电阻的大小，这个比值不变，C符合题意，D不符合题意。
1
故答案为：C。
【分析】滑动变阻器滑片向下端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆
定律分析电路中电流和电压的变化。
13.小明同学在一根细木棒的下端缠绕了一些铁丝然后将它分别置于甲，乙两杯液体中，静止时的状态如图所
示，下列说法正确的是（ ）
A. 甲杯液体的密度较大
B. 乙杯液体的密度较大
C. 木棒在甲杯液体中受到的浮力较大
D. 木棒在乙杯液体中受到的浮力较大
【答案】 B
【考点】物体的浮沉条件及其应用
【解析】【解答】CD．木棒在甲、乙两杯液体中都处于漂浮状态，根据漂浮条件可知，木棒受到的浮力等于
自身重力。同一支木棒重力不变，则两次浮力相等，CD不符合题意；
AB．由图可知，木棒在甲液体中排开液体的体积大于乙液体中排开液体的体积，而浮力相等，根据F =ρ gV
浮 液
可知，甲杯液体的密度小、乙杯体的密度大。A不符合题意，B符合题意。
排
故答案为：B。
【分析】当物体处于漂浮或悬浮状态时，物体受到的重力等于浮力；当浮力一定时，物体排开液体的体积越
大，液体的密度越小。14.如图所示，电源电压恒定不变，闭合开关S，灯L 和L 均发光，一段时间后，一盏灯突然熄灭，而电流表
1 2
和电压表的示数都不变，出现这一现象的原因可能是（ ）
A. 灯L 断路 B. 灯L 断路
1 2
C. 灯L 短路 D. 灯L 短路
1 2
【答案】 A
【考点】电路故障的判断
【解析】【解答】根据电路图可知，两灯泡并联，电流表测量的是灯L 中电流，电压表测量并联电路两端电
2
压，即电源电压。并联电路中各支路互不影响，当一盏灯突然熄灭，而电压表和电流表示数均不变，说明电
流表所在的支路完好，故电路故障为L 断路（开路），A符合题意，BCD不符合题意。
1
故答案为：A。
【分析】分析电路结构，两个小灯泡是并联关系，电压相等，干路电流等于两条支路电流之和，明确电流表
和电压表的测量对象，利用并联电路电流规律和欧姆定律求解电流、电压即可。
15.如图所示，电源电压不变，滑动变阻器的最大阻值为R，已知R：R：R =1：1：2，则下列说法正确的是（
1 2
）
A. 当滑片P移动到a端时，闭合S 、S ， 通过R 与R 的电流之比是1：2
1 2 1 2
B. 当滑片P移动到a端时，闭合S 、S ， 通过R 与R 的电流之比是1：1
1 2 1 2
C. 当滑片P移动到b端时，只闭合S ， 滑动变阻器两端的电压与R 两端的电压之比是1：1
1 1
D. 当滑片P移动到b端时，只闭合S ， 滑动变阻器两端的电压与R 两端的电压之比是2：1
2 2
【答案】 C
【考点】欧姆定律及其应用
【解析】【解答】AB．当滑片P移动到a端时，闭合S 、S ， R 、R 并联，通过R 与R 的电流之比
1 2 1 2 1 2
AB不符合题意；
C．当滑片P移动到b端时，只闭合S ， R与R 串联，滑动变阻器两端的电压与R 两端的电压之比是
1 1 1C符合题意；
D．当滑片P移动到b端时，只闭合S ， R与R 串联，滑动变阻器两端的电压与R 两端的电压之比是
2 2 2
D不符合题意。
故答案为：C。
【分析】分析电路结构，连个定值电阻并联，和滑动变阻器是串联关系，明确电流表和电压表的测量对象，
滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个
电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
二、填空题（共5题；共14分）
16.如图所示，小明在筷子的一端捆上棉花蘸水后充当活塞，插入两端开口的塑料管中，做成“哨子”。用嘴
吹管的上端，可以发出悦耳的哨声，这哨声是由________的振动产生的，上下推拉活塞，改变了声音的
________，当筷子不动，用不同的力吹管时，改变了声音的________。
【答案】 空气柱；音调；响度
【考点】声音的产生，音调、响度与音色的区分
【解析】【解答】声音是由物体振动产生的，哨声是由哨子内的空气柱振动产生的。
上下推拉活塞，改变了哨子内空气柱的长度，能改变空气柱振动的频率，从而改变声音的音调。
筷子不动，哨子内空气柱的长度不变，则发出的声音音调不变；用不同的力吹管，能改变空气柱振动的幅度，
故改变了声音的响度。
【分析】声音是由物体振动产生的，物体的振动必然会产生声音。不同的声音有不同的品质，包含响度、音
调和音色，响度描述声音的强弱，音调描述声音的高低，音色描述声音的特色。
17.现代生活中人们越来越离不开手机，其中手机强大的拍照功能给人们带来很多的便利，景物通过手机镜头
成倒立、缩小的________（选填“实像”或“虚像”）。如图所示，小明利用自拍杆进行自拍，与手拿手机
自拍相比，利用自拍杆可以________物距，从而________取景范围，取得需要的拍摄效果（后两个空均选填
“增大”或“减小”）。
【答案】 实像；增大；增大
【考点】凸透镜成像的应用
【解析】【解答】手机拍照的原理与照相机相同，物体放在距离镜头的二倍焦距以外，成倒立、缩小的实像。
自拍杆比较长，与手拿手机自拍相比，自拍杆能增大物距，根据凸透镜成实像时“物远像近像变小”可知，能缩小像的大小，从而增大取景范围。
【分析】当物距u>2f时，像距f<v<2f，成倒立、缩小的实像，应用为照相机、摄像机，当凸透镜成实像时，
物距发生改变时，像距和像的大小的变化遵循“物远像近小、物近像远大”的变化规律。
18.勤洗手是降低新冠病毒感染的有效防护措施。在生活中找们常会碰到这样的情况，洗完手以后身边没有纸
巾、毛巾或其它可以擦手的东西，此时为了让手快点干，你通常会采用的做法是________，你的做法用到的
物理知识是________。（写出一种做法及对应的物理知识）
【答案】 用力甩手；将手置于风中，利用增大液体表面的空气流速，使手上的水快速蒸发
【考点】影响蒸发快慢的因素
【解析】【解答】洗手后手上附着较多的水，为了让手快点干，可用力甩手，利用水具有惯性，当手停下时，
水由于惯性继续运动而离开手。（或将手置于风中，利用增大液体表面的空气流速，使手上的水快速蒸
发。）
【分析】影响液体蒸发快慢的因素有温度、表面积和液体上方的空气流速，温度越高、表面积越大、空气流
速越快，液体蒸发的就越快。
19.为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两
个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中________保险丝的电阻大，
当乙、丙两保险管通过相同的电流时，________保险丝的热功率大，________保险丝更容易熔断。（均选填
“乙图”或“丙图”）。
【答案】 丙图；丙图；丙图
【考点】焦耳定律
【解析】【解答】在材料和长度相同时，横截面积越小，电阻越大，则两图中丙图保险丝的电阻大。
当乙、丙两保险管通过相同的电流时，根据 ，丙图保险丝的热功率大。
根据 ，在相同时间内，丙图中保险丝产生的热量多，丙图保险丝更容易熔断。
【分析】电流通过导体时会产生热量，此现象就是电流的热效应，产生的热量通过焦耳定律Q=I2Rt来计算，
通过焦耳定律的表达式可以看出，导体的电阻、通过电流和时间越长，产生的热量越多。
20.如图所示，电源电压恒为12V，滑动变阻器的最大阻值为48 ，电流表量程为0～0.6A，小灯泡标有
“6V，3W”字样，忽略温度对灯丝电阻的影响。当S、S 和S 都闭合时，调节滑动变阻器的滑片，使电路中的
1 2
总功率最小且为 6W，定值电阻 R 的阻值为________Ω；当只闭合 S时，电路中允许通过的最大电流为
0
________A，此时滑动变阻器接入电路的阻值为________Ω。【答案】 48；0.5；12
【考点】欧姆定律及其应用，电功率的计算
【解析】【解答】当S、S 和S 都闭合时，电阻R 和滑动变阻器并联，滑动变阻器的滑片处于阻值最大处，
1 2 0
电路的总电阻最大，电路的总功率最小，则P =
最小
6W=
R =48Ω
0
当只闭合S时，灯泡和滑动变阻器串联，灯泡的额定电流
电流表量程为 0～0.6A，电路中允许通过的最大电流为 0.5A。此时滑动变阻器接入电路的阻值
=12Ω
【分析】 当S、S 和S 都闭合时，定值电阻和滑动变阻器并联； 当只闭合S时， 灯泡和滑动变阻器串联，
1 2
结合欧姆定律求解电阻、电流即可。
三、作图题（共1题；共5分）
21.如图所示，某清澈池塘底部有一物体A，站在岸边的小明（假设小明的眼睛在C处）看到物体在B处，请
画出小明看到物体A的光路图。
【答案】 解：如图所示：【考点】作光的折射光路图
【解析】【解答】来自物体A的光线斜射向眼睛时在水面发生折射，因折射角大于入射角，折射光线会偏向
界面，人逆着折射光线看去，看到的是比实际位置偏高的虚像（B点）。故连接眼睛C点和像B点，与水面
的交点即为入射点O，则AO为入射光线，OC为折射光线，如图：
【分析】光从一种介质斜射入另一种介质中时，光的传播路程会发生偏折，即光的折射，折射角和入射角的
大小关系，明确处在空气中的角最大即可。
四、综合题（共2题；共35分）
22.阅读短文回答问题
返回舱的回家之旅
经历了长达23天的飞行，在月球成功取样后，嫦娀五号返回舱于 2020年12月17日凌晨1点精准地降落在
内蒙古四王子旗地区。
返回舱在返回过程中要应时多种挑战，首先要应对的是高温。返回舱在利用半弹道跳跃（打水漂）再次进入
大气层时的遮度约为7.9km/s，它与大气的剧烈摩擦最高可产生3000℃左右的高温，我们知道，在温度为
1600℃时，就能熔化钢铁，在3000℃时，即使是金刚石也会熔化，为什么嫦娀五号的返回舱没有被烧毁，而
仅仅只是被“烤至金黄”?这是因为我国的神舟系列飞船采用了自主研制开发的烧蚀防热技术，就是用先进的
防热材料技术给返回舱穿上一层25mm厚的“防热衣”，防热材料在高温作用下，自身分解、熔化、蒸发和
升华，在消耗表面质量的同时带走大量的热，使表面温度大幅下降；同时还有一层辐射式防热和隔热材料，
使热量不能传递到舱内，最终可使返回舱内部的温度控制在30℃左右。除了高温，返回舱返回过程中还要经
过一个距地面35km到80km的黑障区，返回舱通过黑障区时，外壳温度为2000℃左右，高温使返回舱周围
的空气电离形成等离子体，屏蔽了电磁波的通过，因此会丧失与外界的无线电联系，这段时间地面人员无法
得知返回舱的实时状况，也无法对返回舱进行控制，只能通过进入黑障前进行精准的调控，才能使它顺利通
过黑障区。返回舱在到达地面前的最后一道难关是在距地面约10km处要用降落伞减速。嫦城五号返回舱共
有三把伞：引导伞、减速伞和主伞，其中主伞面积可以达到1200m2左右，只有让降落伞顺利开伞才能在巨大
阻力作用下，在返回舱到达地面前减速到6m/s左右，确保返回舱安全着陆。
嫦域五号月球取样的成功，在世界面前彰显了我国航天科技的伟大成就，更让我们为祖国的强大而自豪。（1）为什么降落伞上伞的面积要做得尽量大一些？
（2）返回舱经过稠密大气层时为什么会出现高温?如何使返回舱内部的温度保持在30℃左右?
（3）返回舱航返回过程中，地面工作人员与返回舱之间利用什么传送信号?当返回舱出现黑障时，为什么无
法传送信号?
【答案】 （1）解：降落伞上伞的面积要做得尽量大一些，只有让降落伞顺利开伞才能在巨大阻力作用下，
在返回舱到达地面前减速到6m/s左右，确保返回舱安全着陆。
（2）解：返回舱经过稠密大气层，与大气的剧烈摩擦最高，机械能转化为内能，可产生 3000℃左右的高温；
用先进的防热材料技术给返回舱穿上一层25mm厚的“防热衣”，防热材料在高温作用下，自身分解、熔化、
蒸发和升华，在消耗表面质量的同时带走大量的热，使表面温度大幅下降；同时还有一层辐射式防热和隔热
材料，使热量不能传递到舱内，最终可使返回舱内部的温度控制在30℃。
（3）解：返回舱返回过程中，地面工作人员与返回舱之间利用电磁波传送信号；当返回舱出现黑障时，高温
使返回舱周围的空气电离形成等离子体，屏蔽了电磁波的通过。
【考点】科学探索
【解析】【分析】（1）降落伞面积越大，受到的阻力越大，降落速度越小；
（2）物体状态发生变化时，会伴随着吸热和放热，其中液化、凝固、凝华放热，熔化、汽化和升华吸热，
（3）高温会使空气电离，阻碍电子波的传播。
23.如图所示为某学校厕所内自动冲水装置简化的原理图，这种装置能定时为便池冲水。注水口通过阀门控制
可保持细小水流不停地向水箱内注水。活塞下方有支撑销（体积不计）支撑，随着水位的升高，当活塞被顶
起时水由冲水口快速流出，当两侧液面相平时，活塞落下，冲水结束；杠杆AB处在水平位置，O为支点，
OA：OB=1：2，A端通过竖直顶杆AC与活塞相连，连接配重M的细绳通过定滑轮竖直作用在B端。已知活塞
的横截面积S =10cm2 ， 右侧蓄水箱的横截面积为 S =0.12m2 ， 注水速度为 20cm3/s，配重M的质量
1 2
m=0.5kg，密度 =2.0×103kg/m3 ， 不计杆AB、顶杆AC、绳及活塞的重力，不计摩擦，不考虑冲水所用的
物
时间， =1.0×103kg/m3 ， g=10N/kg，设活塞刚被顶起时，杠杆水平，两侧水面高度差为h，求：
水
（1）配重M所受浮力F ；
浮
（2）两侧水面高度差h；
（3）前后两次冲水的时间间隔；
（4）若将配重M更换成相同材料体积较小的物体，装置的其它部分不变，则前后两次冲水的时间间隔怎样变化?此方法能否起到节水的作用?
【答案】 （1）解：配重M所受浮力F
浮
答：配重M所受浮力F =2.5N
浮
（2）解：细绳通过定滑轮竖直作用在B端的拉力
根据杠杆的平衡条件，杠杆A端的作用力为
即作用在活塞上的力为5N，则有
解得两侧水面高度差h
答：两侧水面高度差h=0.5m；
（3）解：前后两次冲水的时间间隔
答：前后两次冲水的时间间隔为3000s。
（4）解：若将配重M更换成相同材料体积较小的物体，装置的其它部分不变，
减小，使 减小，h减小，则前后两次冲水的时间间隔减小，此方法不能起到节水的作用，要想节
水，需减小注水速度。
【考点】液体压强的计算，阿基米德原理
【解析】【分析】（1）阿基米德原理给出了一种求解物体浮力大小的方法，F =ρ gV ， ρ 是液体的密
浮 液 排 液
度，V 使物体排开水的体积。
排
（2）求解液体内部的压强，利用公式p＝ρgh，其中ρ是液体的密度，h是深度；
（3）结合水的体积和流速求解时间。
五、实验题（共3题；共19分）
24.在探究某固体熔化时温度的变化规律的实验中，小明采用了水浴法加热。（1）水浴法加热的好处是________；
（2）小明组装的实验器材如图甲所示，图中有在一处明显的不足，请你指出不足之处并说明理由________；
（3）小明纠正了不足，重新调整了器材，根据实验测得的数据作出图像，如图乙所示，由图像可知该物质的
熔点是________℃，第10min时，该物质所处的状态是________（填“固态”、“液态”或“固液共存”）。
【答案】 （1）使物质受热均匀，便于记录温度
（2）温度计的玻璃泡碰到了容器底，测得物质的温度不准确
（3）60；固液共存
【考点】熔化和凝固的探究实验
【解析】【解答】（1）水浴加热可以使物质受热均匀，且由于酒精灯的火焰温度太高，物质温度变化太快，
不便于记录温度，所以水浴加热法也可以使物质的温度缓慢上升，便于记录温度。
（2）由图可知，错误之处是温度计的玻璃泡碰到了容器底部，由于容器底部的温度稍高一些，这样测得的温
度不准确。
（3）由图像乙可知，该物质有固定的熔点，所以是晶体，该晶体在 处于熔化阶段，所以该物质
的熔点是60℃；第10min时，该物质处于熔化阶段，所以是固液共存状态。
【分析】（1）水浴加热目的是使冰块受热均匀，延长加热时间，便于测量和记录数据；
（2）利用温度计测量物体的温度时，温度计的液泡不能与容器底盒容器壁接触，读数时应与刻度相平进行
读数。
（3）晶体熔化时物体的温度保持不变，有确定的熔点，晶体在熔化前处于固态，熔化过程中处于固液共存
状态，熔化后处于液态；非晶体熔化时，晶体温度不断上升，没有熔点，结合图像判断即可。
25.在“探究影响滑动摩擦力大小的因素”的实验中，某小组用同一物块按照图甲、乙，丙进行了三次实验。（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做________运动，此时滑动摩擦力的大小等于弹簧测
力计的示数，所依据的原理是________。
（2）进行________两次实验，是为了探究滑动摩擦力大小与压力大小之间的关系；
（3）实验中发现丙图中弹簧测力计的示数比甲图中的大，由此可以得到的结论是：________。
（4）在交流评估环节中，某同学总认为滑动摩擦力的大小还与接触面积有关，为了验证他的想法，他进行了
如下设计：将甲图中的物块竖直切掉一半重新进行实验，测得物块所受摩擦力与甲图中测得的数据进行比较，
从而得出结论。请对该同学的设计方案进行评估________。
【答案】 （1）匀速直线；二力平衡
（2）甲、乙
（3）压力一定时，接触面越粗糙，滑动摩擦力越大
（4）该同学的实验方案没有控制压力一定，所得结论是错误的
【考点】探究影响摩擦力大小因素的实验
【解析】【解答】（1）实验中需要测量滑动摩擦力的大小，根据二力平衡原理，需要用弹簧测力计沿水平方
向拉着物块做匀速直线运动，这样物块处于平衡状态，受到的摩擦力与拉力大小相等。
（2）要探究滑动摩擦力大小与压力大小之间的关系，应改变压力大小、控制接触面的粗糙程度不变，图中甲、
乙两次实验符合条件。
（3）丙图和甲图中接触面的压力大小相同，丙图的毛巾表面更粗糙，弹簧测力计的示数更大，说明摩擦力更
大，由此可得结论：当压力一定时，接触面越粗糙，滑动摩擦力越大。
（4）要验证滑动摩擦力的大小是否与接触面积有关，应改变接触面积，同时要控制压力和接触面的粗糙程度
不变。而该同学将物块竖直切掉一半重新进行实验，改变了接触面积，但也改变了压力，这样的做法是错误
的，故得到的实验结论是错误的。
【分析】（1）物体做匀速直线运动，处于平衡状态，拉力等于摩擦力；
（2）物体与地面接触面的粗糙程度和压力会影响滑动摩擦力的大小，当接触面粗糙程度相同时，压力越大，
滑动摩擦力越大；
（3）物体与地面接触面的粗糙程度和压力会影响滑动摩擦力的大小，当压力相同时，接触面越粗糙，滑动
摩擦力越大；
（4）有多个因素影响滑动摩擦力，要研究每一个因素对摩擦力大小的影响，需要用到控制变量法。
26.为了测量小灯泡的电功率及观察小灯泡的亮度变化情况，某小组选用了一只额定电压为3.8V的小灯泡，他
们准备进行三次测量，加在小灯泡两端的电压分别为3.8V、4.5V和3V，连接的实物电路图如图所示。电压表 电流表 小灯泡的 小灯泡的
示数（V）示数（A）实际功率（W）发光情况
3.8 0.40 正常发光
4.5 0.42 1.89 校亮
3.0 0.38 1.14 较暗
（1）开始实验后，闭合开关，向左移动滑动变阻器的滑片时，发现小灯泡的亮度________（选填“变亮”、
“变暗”或“不变”），电流表的示数________，电压表的示数________（后两个空均选填“变大”、“变
小”或“不变”）；
（2）小组成员根据观察到的现象检查发现有一根导线连接错误，请在错误的导线上画“×”，用笔画线代替导
线画出正确的连线；
（3）正确连接电路后开始实验，实验所测数据如上表所示，则小灯泡的额定功率为________W；
（4）根据上表的实验数据以及小灯泡的发光情况，你有什么发现________?
【答案】 （1）变亮；变大；不变
（2）
（3）1.52
（4）由表中数据可知，小灯泡的实际功率越大，小灯泡越亮，小灯泡的亮暗由实际功率决定。
【考点】探究用电器的电功率实验
【解析】【解答】（1）开始实验后，闭合开关，向左移动滑动变阻器的滑片时，变阻器连入电路的电阻变小，
电路的总电阻变小，由 可知通过电路的电流变大，电流表的示数变大，灯泡变亮，电压表测量电源电
压，电压表的示数不变。
（2）电压表测量电源电压是错误的，电压表和灯泡并联，如图所示：（3）由表中数据可知小灯泡的额定功率为P=UI=3.8V×0.40A=1.52W
【分析】（1）滑动变阻器滑片向做端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和
欧姆定律分析电路中电流和电压的变化；
（2）电压表是测量电压的仪表，应并联在电路中，电压表与哪个用电器并联，就测量哪个用电器两端的电
压；
（3）结合电流与电压值，利用功率该公式P=UI求解功率即可；
（4）灯泡的发光情况与灯泡的实际功率有关，实际功率越大灯泡越亮。
六、计算题（共1题；共15分）
27.图甲所示为某电暖器的简化原理图，其中R 、R 是两个相同的电热丝，单个电热丝的电流与电压的关系图
1 2
像如图乙所示。已知电源电压为220V，每个电热丝的额定电压均为220V，现要在某卧室使用该电暖器，卧
室的容积为50m3 ， 空气的比热容为1.0×103J/（kg· ），空气密度为 =1.2kg/m3 ， 假设卧室封闭，
请根据图像及以上信息解答下列问题。
（1）每个电热丝正常工作时的电阻及额定功率是多少?
（2）只闭合S 时，流过电热丝的电流为多少?此时电暖器消耗的总功率为多少?
2
（3）只闭合S 和S ， 让电暖器工作15min，卧室内的温度升高了10 ，电暖器的加热效率是多少?
1 3
【答案】 （1）解：由图乙可知，电热丝正常工作时电流为 2A，每个电热丝正常工作时的额定功率每个电热丝正常工作时的电阻
答：每个电热丝正常工作时的电阻为 ，额定功率是
（2）解：只闭合S 时，两个电热丝串联，由于两个电热丝相同，所以它们分得的电压相同，各为110V，由
2
乙图可知，流过电热丝的电流为1.5A。此时电暖器消耗的总功率为
答：只闭合S 时，流过电热丝的电流为1.5A，此时电暖器消耗的总功率为330W；
2
（3）解：只闭合S 和S ， 电路中两个电热丝并联，总功率为880W，让电暖器工作15min，产生的热量为
1 3
卧 室 内 的 温 度 升 高 10 吸 收 的 热 量
电暖器的加热效率是
答：电暖器的加热效率是 。
【考点】欧姆定律及其应用，电功率的计算
【解析】【分析】（1）结合额定电流与电压值，利用功率该公式P=UI求解功率即可；结合小灯泡的电流和
电压，利用欧姆定律求解灯泡的电阻即可；
（2）结合实际电流与电压值，利用功率该公式P=UI求解功率即可；
（3）水吸收的热量为有用功，电流做功为总功，利用水吸收的热量除以电流做功即为加热效率。
