4.6 绝热工程施工技术
4.6 2024年 2023年 2022年
绝热工程 单选 多选 案例 单选 多选 案例 单选 多选 案例
施工技术 1 5 1 1 2
4.6.1 绝热结构和施工方法
4.6.2 设备及管道绝热施工技术

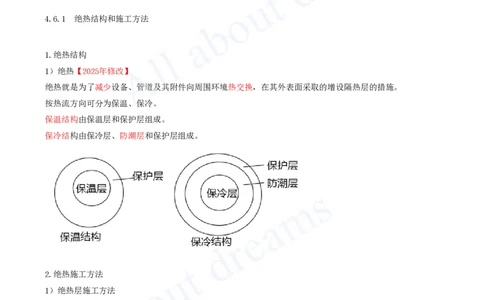

4.6.1 绝热结构和施工方法
1.绝热结构
1）绝热【2025年修改】
绝热就是为了减少设备、管道及其附件向周围环境热交换，在其外表面采取的增设隔热层的措施。
按热流方向可分为保温、保冷。
保温结构由保温层和保护层组成。
保冷结构由保冷层、防潮层和保护层组成。
2.绝热施工方法
1）绝热层施工方法
（1）嵌装层铺法
嵌装层铺法是将绝热层嵌装穿挂于保温销钉上，外层敷设一层铁丝网形成一个整体，常用于大平面或平壁设备
绝热层施工。绝热材料宜采用软质或半硬质制品。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）捆扎法

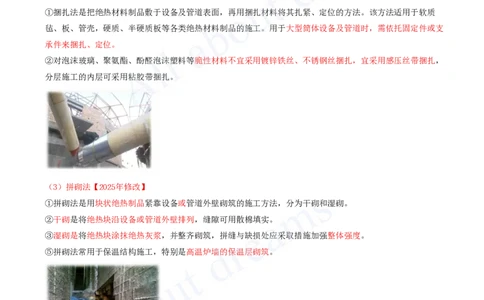

①捆扎法是把绝热材料制品敷于设备及管道表面，再用捆扎材料将其扎紧、定位的方法。该方法适用于软质
毡、板、管壳，硬质、半硬质板等各类绝热材料制品的施工。用于大型筒体设备及管道时，需依托固定件或支
承件来捆扎、定位。
②对泡沫玻璃、聚氨酯、酚醛泡沫塑料等脆性材料不宜采用镀锌铁丝、不锈钢丝捆扎，宜采用感压丝带捆扎，
分层施工的内层可采用粘胶带捆扎。
（3）拼砌法【2025年修改】
①拼砌法是用块状绝热制品紧靠设备或管道外壁砌筑的施工方法，分为干砌和湿砌。
②干砌是将绝热块沿设备或管道外壁排列，缝隙可用散棉填实。
③湿砌是将绝热块涂抹绝热灰浆，并整齐砌筑，拼缝与缺损处应采取措施加强整体强度。
⑤拼砌法常用于保温结构施工，特别是高温炉墙的保温层砌筑。
（4）缠绕法【2025年修改】
①缠绕法是采用矿物纤维绳、带类制品缠绕在设备或管道需要保温的部位。
②该方法仅适用于外形规则且保温面为非凹面的小型设备及设计允许的小口径管道和施工困难的管道与管束，
该方法施工简单，检修方便，使用辅助材料少，并且适用于不规则的管道。[注：天一文化专有版权，未经许可不可转发或复印传播]

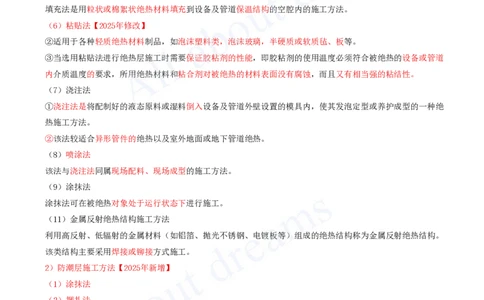

（5）填充法【2025年修改】
填充法是用粒状或棉絮状绝热材料填充到设备及管道保温结构的空腔内的施工方法。
（6）粘贴法【2025年修改】
②适用于各种轻质绝热材料制品，如泡沫塑料类，泡沫玻璃，半硬质或软质毡、板等。
③当选用粘贴法进行绝热层施工时需要保证胶粘剂的性能，即胶粘剂的使用温度必须符合被绝热的设备或管道
内介质温度的要求，所用绝热材料和粘合剂对被绝热的材料表面没有腐蚀，而且又有相当强的粘结性。
（7）浇注法
①浇注法是将配制好的液态原料或湿料倒入设备及管道外壁设置的模具内，使其发泡定型或养护成型的一种绝
热施工方法。
②该法较适合异形管件的绝热以及室外地面或地下管道绝热。
（8）喷涂法
该法与浇注法同属现场配料、现场成型的施工方法。
（9）涂抹法
涂抹法可在被绝热对象处于运行状态下进行施工。
（11）金属反射绝热结构施工方法
利用高反射、低辐射的金属材料（如铝箔、抛光不锈钢、电镀板等）组成的绝热结构称为金属反射绝热结构。
该类结构主要采用焊接或铆接方式施工。
2）防潮层施工方法【2025年新增】
（1）涂抹法
（2）捆扎法
在施工现场配料、现场成型的绝热施工方法有（ ）。
A.捆扎法
B.粘贴法
C.浇注法
D.充填法
E.喷涂法[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：CE
A选项：捆扎法：用于大型筒体设备及管道时，需依托固定件或支承件来捆扎、定位。故不选A
B选项：粘贴法，用各类胶粘剂将绝热材料制品直接粘贴在设备或管道表面的施工方法。故不选B
D选项：填充法是用粒状或棉絮状绝热材料填充到设备及管道保温结构的空腔内的施工。故不选D
4.6.2 设备及管道绝热施工技术
1.绝热施工的一般规定

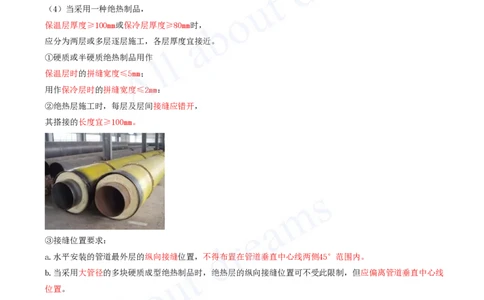

（4）当采用一种绝热制品，
保温层厚度≥100mm或保冷层厚度≥80mm时，
应分为两层或多层逐层施工，各层厚度宜接近。
①硬质或半硬质绝热制品用作
保温层时的拼缝宽度≤5mm；
用作保冷层时的拼缝宽度≤2mm：
②绝热层施工时，每层及层间接缝应错开，
其搭接的长度宜≥100mm。
③接缝位置要求：
a.水平安装的管道最外层的纵向接缝位置，不得布置在管道垂直中心线两侧45°范围内。
b.当采用大管径的多块硬质成型绝热制品时，绝热层的纵向接缝位置可不受此限制，但应偏离管道垂直中心线
位置。[注：天一文化专有版权，未经许可不可转发或复印传播]
④附件保冷要求：
a.保冷设备及管道上的裙座、支座、吊耳、仪表管座、支吊架等附件，必须进行保冷。
b.保冷层长度不得小于保冷层厚度的4倍或敷设至垫块处，
保冷层厚度应为邻近保冷层厚度的1/2，但不得小于40mm。
设备裙座内、外壁均应进行保冷。
下列关于绝热层施工的技术要求，正确的是（ ）。
A.当采用一种绝热制品，保温层厚度大于等于80mm时，应分两层或多层逐层施工。
B.硬质绝热制品用做保温层时，拼缝宽度应小于等于2mm
C.水平安装的管道最外层的横向接缝位置，不得布置在管道垂直中心线两侧45°范围内。
D.绝热层施工时，每层及层间接缝应错开，其搭接的长度应大于等于100mm
答案：D
解析：
A选项：当采用一种绝热制品，保温层厚度≥100mm或保冷层厚度≥80mm时，应分为两层或多层逐层施工，各层
厚度宜接近。
B选项：硬质或半硬质绝热制品用作保温层时的拼缝宽度≤5mm；
C选项：水平安装的管道最外层的纵向接缝位置，不得布置在管道垂直中心线两侧45°范围内。
2.绝热层施工技术
2）捆扎法施工
（1）捆扎间距要求
硬质绝热制品捆扎间距≤400mm；
半硬质绝热制品捆扎间距≤300mm；
软质绝热制品捆扎间距≤200mm。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）捆扎方式
①不得采用螺旋式缠绕捆扎。
②每块绝热制品上的捆扎件不得少于两道，对有振动的部位应加强捆扎。
③双层或多层绝热层的绝热制品，应逐层捆扎，并应对各层表面进行找平和严缝处理。
④不允许穿孔的硬质绝热制品，钩钉位置应布置在制品的拼缝处；钻孔穿挂的硬质绝热制品，其孔缝应采用矿
物棉填塞。
6）粘贴法施工
（1）胶粘剂在使用前，应进行实地试粘。
（2）绝热制品可随粘随用卡具或橡胶带临时固定，待胶粘剂干固后拆除。
（3）粘贴在管道上的绝热制品的内径，应略大于管道外径。保冷制品的缺棱掉角部分，应事先修补完整后粘
贴。保温制品可在粘贴时填补。
（4）球形容器的保冷层宜采用预制成型的弧形板，
（5）当采用泡沫玻璃制品进行粘贴施工时，尚应在制品端、侧、结合面涂胶粘剂相互粘合。
（6）大型异型设备和管道的绝热层，采用半硬质、软质绝热制品粘贴时，应采用层铺法施工，各层绝热制品应
逐层错缝、压缝粘贴。
关于粘贴法施工要求的说法，正确的有（ ）。
A.粘结剂在使用前应进行施工现场实地试粘
B.临时固定用的卡具应在粘结剂干固后拆除
C.保冷制品的缺棱掉角部分应在粘贴时填补
D.球形容器保冷层宜采用预制的弧形板粘贴
E.泡沫玻璃制品的端面不得涂抹粘结剂施工
答案：ABD
解析：C选项：保冷制品的缺棱掉角部分，应事先修补完整后粘贴。保温制品可在粘贴时填补。
E选项：当采用泡沫玻璃制品进行粘贴施工时，尚应在制品端、侧、结合面涂胶粘剂相互粘合。
8）喷涂法施工
（2）过程控制
①喷涂时应均匀连续喷射，喷涂面上不应出现干料或流淌现象。喷涂方向应垂直于受喷面，喷枪应不断地进行
螺旋式移动。
③喷涂时应由下而上，分层进行。大面积喷涂时，应分段分层进行。接槎处必须结合良好，喷涂层应均匀。
（3）环境条件要求
在风力大于三级、酷暑、雾天或雨天环境下，不宜进行室外喷涂施工。[注：天一文化专有版权，未经许可不可转发或复印传播]
关于喷涂法过程控制要求的说法，错误的是（ ）。
A.喷涂应由上而下
B.应连续均匀喷射
C.喷涂方向应垂直于受喷面
D.喷枪应不断地进行螺旋式移动
答案：A
解析：A选项：喷涂时应由下而上，分层进行。故不选A
12）伸缩缝及膨胀间隙的留设要求
（1）伸缩缝留设要求
①设备或管道采用硬质绝热制品时，应留设伸缩缝。
②两固定管架间水平管道的绝热层应至少留设一道伸缩缝。
③立式设备及垂直管道，应在支承件、法兰下面留设伸缩缝。
④弯头两端的直管段上，可各留一道伸缩缝；当两弯头之间的间距较小时，其直管段上的伸缩缝可根据介质温
度确定仅留一道或不留设。
⑤当方形设备壳体上有加强筋板时，其绝热层可不留设伸缩缝。
⑦多层绝热层伸缩缝的留设。中、低温保温层的各层伸缩缝，可不错开。
保冷层及高温保温层的各层伸缩缝必须错开。【2025年修改】
（2）伸缩缝留设宽度要求
①设计温度等于或大于350℃时，伸缩缝的宽度宜为25mm；
设计温度小于350℃时，伸缩缝的宽度宜为20mm。
设备或管道采用硬质绝热制品时，应留设伸缩缝的正确选择项是（ ）。
A.在立式设备及垂直管道的支承件、法兰上面留设伸缩缝
B.两固定管架间水平管道的绝热层应至少留设一道伸缩缝
C.弯头两端的直管段上任一端留一道伸缩缝
D.弯头之间的间距较小时，其直管段上的伸缩缝必须根据介质种类确定不留设
4.6 绝热工程施工技术
答案：B
解析：A选项：立式设备及垂直管道，应在支承件、法兰下面留设伸缩缝。故不选A。
C选项：弯头两端的直管段上，可各留一道伸缩缝；故不选C。
D选项：当两弯头之间的间距较小时，其直管段上的伸缩缝可根据介质温度确定仅留一道或不留设。故不选C。[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）伸缩缝的填充要求
①填充前应将伸缩缝或膨胀间隙内杂质清除干净。
②保温层的伸缩缝，应采用矿物纤维毡条、绳等填塞严密，并应捆扎固定。高温设备及管道保温层的伸缩缝
外，应再进行保温。
③保冷层的伸缩缝，应采用软质绝热制品填塞严密或挤入发泡型胶粘剂，外面应用50mm宽的不干性胶带粘贴密
封，保冷层的伸缩缝外应再进行保冷。
（4）膨胀间隙的留设要求
有下列情况之一时，必须在膨胀移动方向的另一侧留设膨胀间隙：
①填料式补偿器和波形补偿器。
②当滑动支座高度小于绝热层厚度时。
③相邻管道的绝热结构之间。
④绝热结构与墙、梁、栏杆、平台、支撑等固定构件和管道所通过的孔洞之间。
采用硬质绝热制品时，必须在膨胀移动方向的另一侧留有膨胀间隙的情况包括（ ）。
A.波形补偿器
B.管道所通过的孔洞之间
C.相邻管道的绝热结构之间
D.当滑动支座高度大于绝热层厚度时
E.绝热结构与墙之间
答案：ABCE
解析：D选项：当滑动支座高度小于绝热层厚度时。
