2024 年中考第一次模拟考试（广西卷）
物理·全解全析
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡
皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷 选择题
一、选择题（共16题，共35分。在给出的四个选项中，第 1~13题只有一个选项符合题目要求，选对得
2分，选错得0分。第14~16题有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得
0分。请考生用2B铅笔在答题卡上将选定的答案标号涂黑。）

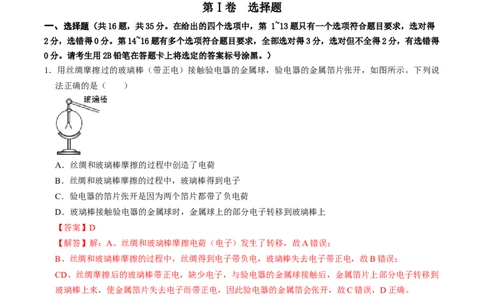

1．用丝绸摩擦过的玻璃棒（带正电）接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说
法正确的是（ ）
A．丝绸和玻璃棒摩擦的过程中创造了电荷
B．丝绸和玻璃棒摩擦的过程中，玻璃棒得到电子
C．验电器的箔片张开是因为两个箔片都带了负电荷
D．玻璃棒接触验电器的金属球时，金属球上的部分电子转移到玻璃棒上
【答案】D
【解答】解：A、丝绸和玻璃棒摩擦电荷（电子）发生了转移，故A错误；
B、丝绸和玻璃棒摩擦的过程中，丝绸得到电子带负电，玻璃棒失去电子带正电，故B错误；
CD、丝绸摩擦后的玻璃棒带正电，缺少电子，与验电器的金属球接触后，金属箔片上部分电子转移到
玻璃棒上来，使金属箔片失去电子而带正电，因此验电器的金属箔会张开，故C错误，D正确。
故选：D。
2．下表是一些物质的比热容[单位 J/（kg•℃）]，根据表中数据和生活现象，下列判断中正确的是
（ ）
水 4.2×103 铝 0.88×103
煤油、冰 2.1×103 铁、钢 0.46×103
砂石 约0.92×103 铜 0.39×103
A．不同种类的物质，比热容一定不同
B．比热容与物质的状态无关C．质量相同、初温相同的铝块和铜块吸收相同的热量，铜块的末温更低
D．沿海地区昼夜温差小，是因为水的比热容较大
【答案】D
【解答】解：A、煤油和冰是不同的物质，但它们的比热容是相同的，故A错误；
B、物质的比热容与物质的状态有关，如水和冰的比热容不同，故B错误；
C、由Q吸 ＝cm（t﹣t
0
）知，质量相同、初温相同的铝块和铜块吸收相同的热量，铜的比热容小，铜块
的末温更高；
D、沿海地区水多，内陆地区水少、沙石多，因为水的比热容较大，由 Q＝cmΔt可知，白天，相同质量
的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，
使得沿海地区昼夜的温差小，故D正确。
故选：D。

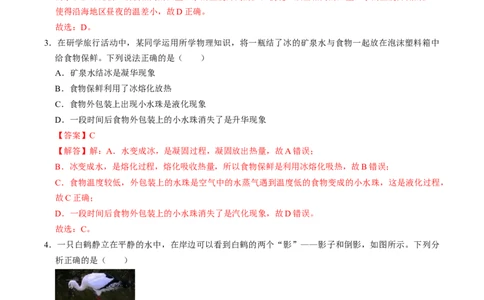

3．在研学旅行活动中，某同学运用所学物理知识，将一瓶结了冰的矿泉水与食物一起放在泡沫塑料箱中
给食物保鲜。下列说法正确的是（ ）
A．矿泉水结冰是凝华现象
B．食物保鲜利用了冰熔化放热
C．食物外包装上出现小水珠是液化现象
D．一段时间后食物外包装上的小水珠消失了是升华现象
【答案】C
【解答】解：A．水变成冰，是凝固过程，凝固放出热量，故A错误；
B．冰变成水，是熔化过程，熔化吸收热量，所以食物保鲜是利用冰熔化吸热，故B错误；
C．食物温度较低，外包装上的水珠是空气中的水蒸气遇到温度低的食物变成的小水珠，这是液化过程，
故C正确；
D．一段时间后食物外包装上的小水珠消失了是汽化现象，故D错误。
故选：C。
4．一只白鹤静立在平静的水中，在岸边可以看到白鹤的两个“影”——影子和倒影，如图所示。下列分
析正确的是（ ）
A．白鹤的影子是由于光的直线传播形成的
B．白鹤的倒影是由于光的折射形成的
C．白鹤飞离水面时，它的倒影会变小
D．白鹤在水中的倒影是实像
【答案】A【解答】解：A．白鹤的影子是由于光的直线传播形成的，故A正确；
B．白鹤的倒影是平面镜成像，由于光的反射形成的，故B错误；
C．白鹤飞离水面时，它的倒影是平面镜成像，成像大小与物体等大，倒影不会变小，故C错误；
D．白鹤在水中的倒影是平面镜成的虚像，故D错误。
故选：A。

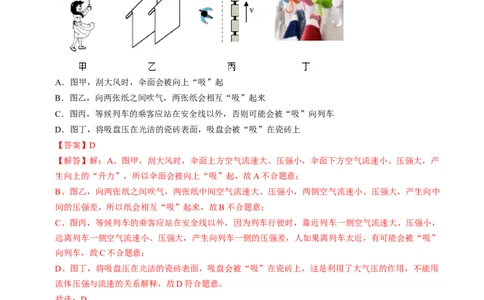

5．如图所示的实例中，不能用流体压强与流速的关系解释的是（ ）
A．图甲，刮大风时，伞面会被向上“吸”起
B．图乙，向两张纸之间吹气，两张纸会相互“吸”起来
C．图丙，等候列车的乘客应站在安全线以外，否则可能会被“吸”向列车
D．图丁，将吸盘压在光洁的瓷砖表面，吸盘会被“吸”在瓷砖上
【答案】D
【解答】解：A、图甲，刮大风时，伞面上方空气流速大、压强小，伞面下方空气流速小、压强大，产
生向上的“升力”，所以伞面会被向上“吸”起，故A不合题意；
B、图乙，向两张纸之间吹气，两张纸中间空气流速大、压强小，两侧空气流速小、压强大，产生向中
间的压强差，所以纸会相互“吸”起来，故B不合题意；
C、图丙，等候列车的乘客应站在安全线以外，因为列车行驶时，靠近列车一侧空气流速大、压强小，
远离列车一侧空气流速小、压强大，产生向列车一侧的压强差，人如果离列车太近，有可能会被“吸”
向列车，故C不合题意；
D、图丁，将吸盘压在光洁的瓷砖表面，吸盘会被“吸”在瓷砖上，这是利用了大气压的作用，不能用
流体压强与流速的关系解释，故D符合题意。
故选：D。
6．图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，已知甲的最大阻值比乙的最大
阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动。且移动时始终保持两滑片之间的距离
不变。下列说法中正确的是（ ）A．向左移动时，电流表示数变小
B．无论向左还是向右移动，电流表示数都变小
C．滑片位于滑动变阻器中点时，电流表的示数最小
D．滑片移动到滑动变阻器最右端时，电流表的示数最小
【答案】D
【解答】解：由图可知，甲滑动变阻器滑片左边的电阻线接入电路，乙滑动变阻器滑片右边的电阻线接
入电路，电流表测量电路中的电流；
AB、当P向左移动时，甲滑动变阻器接入电路中的电阻变小，乙滑动变阻器接入电路中的电阻变大，
因甲的最大阻值比乙的最大阻值大，所以，滑片移动相同距离时，甲减小的电阻大于乙增大的电阻，即

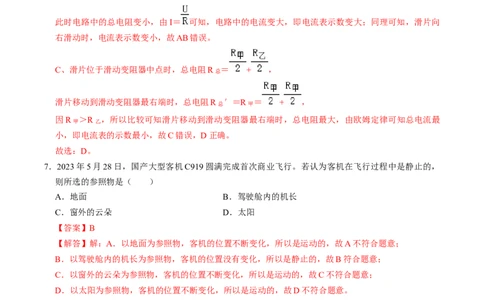

此时电路中的总电阻变小，由I＝ 可知，电路中的电流变大，即电流表示数变大；同理可知，滑片向
右滑动时，电流表示数变小，故AB错误。
C、滑片位于滑动变阻器中点时，总电阻R总 ＝ + ，
滑片移动到滑动变阻器最右端时，总电阻R总 ′＝R甲 ＝ + ，
因R甲 ＞R乙 ，所以比较可知滑片移动到滑动变阻器最右端时，总电阻最大，由欧姆定律可知总电流最
小，即电流表的示数最小，故C错误，D正确。
故选：D。
7．2023年5月28日，国产大型客机C919圆满完成首次商业飞行。若认为客机在飞行过程中是静止的，
则所选的参照物是（ ）
A．地面 B．驾驶舱内的机长
C．窗外的云朵 D．太阳
【答案】B
【解答】解：A．以地面为参照物，客机的位置不断变化，所以是运动的，故A不符合题意；
B．以驾驶舱内的机长为参照物，客机的位置没有变化，所以是静止的，故B符合题意；
C．以窗外的云朵为参照物，客机的位置不断变化，所以是运动的，故C不符合题意；
D．以太阳为参照物，客机的位置不断变化，所以是运动的，故D不符合题意。
故选：B。
8．下列关于声现象的描述和分析，正确的是（ ）A．图甲：人发出的声音是由空气振动产生的
B．图乙：用相同的力敲击水瓶琴能发出音调不同的声音
C．图丙：蝙蝠利用次声波传递能量确定目标的位置
D．图丁：禁止鸣笛是在传播过程中控制噪声的
【答案】B
【解答】解：
A、人发出的声音是由人的声带振动产生的，故A错误；
B、用相同的力度敲击水瓶琴，水瓶的质量不同、体积不同，振动的难易不同，频率不同，音调不同，
故B正确；
C、蝙蝠是利用发出的超声波碰到昆虫的方位和时间来确定目标的位置，属于利用声波传递信息的运用，
故C错误；
D、禁止鸣笛是在声源处减弱噪声，故D错误。
故选：B。
9．自行车是人们“绿色出行”的首选工具。骑自行车时，下列摩擦应设法减小的是（ ）
A．手与车把手之间的摩擦
B．脚与脚蹬之间的摩擦
C．车轮与地面之间的摩擦
D．车轮的轴与轴承之间的摩擦
【答案】D
【解答】解：骑自行车时，手与车把手之间的摩擦、脚与脚蹬之间的摩擦、车轮与地面之间的摩擦，都
属于有益摩擦，要设法增大；
而车轮的轴与轴承之间的摩擦属于有害摩擦，应设法减小。
故答案为：D。
10．如图所示，盛有水的甲、乙两相同容器放在水平桌面上，体积相等的a、b两均匀实心物体静止在水中，
此时两水面相平，则（ ）
A．物体a的密度较b的大
B．物体b受到的浮力较a的小
C．甲容器底部受到水的压力较乙的小
D．两容器底部受到水的压强相等
【答案】D
【解答】解：
A、实心物体静止在水中，由图知，a物体漂浮在水中，
a
＜
水
，b物体悬浮在水中，
b
＝
水
，所以
a
ρ ρ ρ ρ ρ＜ ，故A错误；
b
B、ρa、b的体积相等，由图可知V排a ＜V排b ，根据F浮 ＝ 液gV排 可知，F浮a ＜F浮b ，故B错误；
CD、实心物体静止在水中时，两容器中水面相平，由p＝ρ 液gh可知两容器底部受到水的压强大小相等，
甲、乙是相同的容器，即两容器底面积相等，由F＝pS知，两容器底部受到水的压力相等。故C错误，
ρ
D正确。
故选：D。
11．“神舟十五号”载人飞船返回舱接近地面时，反推发动机点火，返回舱减速下降，安全降落在着陆预
定区域。在此过程中返回舱（ ）
A．动能减小，重力势能减小，机械能不变
B．动能不变，重力势能减小，机械能减小
C．动能减小，重力势能增加，机械能不变
D．动能减小，重力势能减小，机械能减小
【答案】D
【解答】解：返回舱减速下降的过程中，质量不变，速度减小，动能减小；质量不变、高度减小，重力
势能减小，机械能的总量也相应减小。
故选：D。
12．如图所示为“探究感应电流产生条件”的实验装置，下列四幅图中，主要工作原理与该实验结论有关
的是（ ）
A． 电饭锅 B． 洗衣机
C． 电磁起重机 D． 风力发电机【答案】D
【解答】解：由“探究感应电流产生条件”的实验装置可得出结论：闭合电路的一部分导体在磁场中做
切割磁感线运动时，导体中会产生感应电流，这是电磁感应现象；
A、电饭锅的主体是发热体，是利用电流的热效应工作的，故A不合题意；
B、洗衣机的主体是电动机，其原理是通电导体在磁场中受力运动，故B不合题意；
C、电磁起重机是利用电流的磁效应工作的，故C不合题意；
D、风力发电机是利用电磁感应原理制成的，将机械能转化为电能，故D符合题意。
故选：D。
13．如图所示为电阻R 和R 的I﹣U图象，下列说法正确的是（ ）
1 2
A．R 的阻值为10
2
B．两电阻串联与并联的总阻值之比为9：4
Ω
C．将两电阻串联接入电路，通电后，R 两端电压与R 两端电压之比为1：2
1 2
D．将两电阻并联接入电路，通电1分钟，电流通过R 产生的热量与电流通过R 产生的热量之比为1：
1 2
2
【答案】D
【解答】解：A、根据I＝ 得R 的阻值为：
1
R ＝ ＝ ＝10 ，
1
R 2 的阻值为： Ω
R ＝ ＝ ＝5 ，故A错误；
2
B、两电阻串联的总电阻为：
Ω
R串 ＝R
1
+R
2
＝10 +5 ＝15 ，
并联的总阻值为：
Ω Ω Ω
R并 ＝ ＝ ＝ ，
两电阻串联与并联的总阻值之比为：
Ω＝ ＝9：2，故B错误；
C、两电阻串联时通过它们的电流相等，它们两端的电压之比为： ＝ ＝ ＝ ＝2：1，故
C错误；
D、将两电阻并联接入电路，它们两端的电压相等，通电 1分钟，电流通过R 产生的热量与电流通过
1
R 产生的热量之比为：
2
＝ ＝ ＝ ＝1：2，故D正确。
故选：D。
14．（多选）踢足球是广大青少年喜爱的运动，下列与踢球有关的说法正确的是（ ）
A．踢球时，脚对球施加了力，球对脚也施了力
B．若两次脚对球施加的力大小相同，其作用效果一定相同
C．踢出去的球在空中运动的过程中，仍然受到脚对它的力的作用
D．守门员使球停下来的过程中，力改变了球的运动状态
【答案】AD
【解答】解：A、因为力的作用是相互的，所以脚踢球时，脚对球施加力的同时足球对脚也施加了力，
故A正确；
B、力的大小、方向和作用点都影响力的作用效果，两次脚对球施加的力大小相同，其作用效果可能不
同，故B错误；
C、踢出去的球在空中运动的过程中，不再受到脚对它的力的作用，故C错误；
D、守门员使球停下来的过程中，力改变了球的运动状态，故D正确。
故选：AD。
15．（多选）下列是小东同学设计的测量R 的电路图，图中电源电压未知但不变，定值电阻R 阻值已知，
x 0
滑动变阻器R 的最大阻值已知，通过断开、闭合开关或调节R 接入电路阻值能测出R 阻值的电路是（
1 1 x
）
A． B．C． D．
【答案】BCD
【解答】解：A、闭合开关S ，S 闭合与断开时，电流表可以测量通过R 的电流，根据欧姆定律能计
1 2 0
算出R 两端的电压，不能测出待测电阻中通过的电流，故A不能计算出待测电阻的阻值；
0
B、开关S 和S 都闭合时，R 被短接，电压表测量电源电压U；闭合开关S ，断开开关S 时，R 与R
1 2 0 1 2 0 x
串联，电压表测量R 两端的电压U ，根据串联电路的电压规律可得，R 两端的电压：U ＝U﹣U ，由
x x 0 0 x
欧姆定律可得，通过R 的电流：I ＝ ＝ ，由串联电路的电流规律可得，通过R 的电流：I ＝I
0 0 x x 0
＝ ，则R 的电阻：R ＝ ＝ ＝ •R ，故B可以测出R 阻值；
x x 0 x
C、开关S闭合，滑片在右端时，R 被短接，电压表测量电源电压U；闭合开关S，滑片在左端时，R
1 1
与R 串联，电压表测量R 两端的电压U ，根据串联电路的电压规律可得，R 两端的电压：U ＝U﹣
x x x 1 1
U ，由欧姆定律可得，通过R 的电流：I ＝ ＝ ，由串联电路的电流规律可得，通过R 的电流：
x 1 1 x
I ＝I ＝ ，则R 的电阻：R ＝ ＝ ＝ •R ，故C可以测出R 阻值；
x 1 x x 1 x
D、开关S闭合，滑片在右端时，R 被短接，电流表测量的电路中电流I，电源电压：U＝IR …………
1 x
①，
开关 S 闭合，滑片在左端时，R 与 R 串联，电流表测量的电路中电流 I′，电源电压：U＝I′
1 x
（R +R ）…………②，
1 x
联立①②可得，R ＝ •R ，故D可以测出R 阻值。
X 1 x
故选：BCD。
16．（多选）在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安
装并调节实验装置如图乙所示，在光屏上得到清晰的像。下列说法正确的是（ ）A．做实验时同学应选择较为明亮的环境，实验效果会更好
B．若乙图中的透镜上遮挡上面一小部分透镜，则光屏上的像大小不会受到影响
C．在乙图蜡烛在如图所示的位置时，成像特点与投影仪相同
D．将图乙蜡烛移到光具座45cm刻度处，光屏上不能得到像
【答案】BD
【解答】解：A、实验环境应选放在较暗的地方，这样增加烛焰、像与环境的对比度，使观察效果更明
显，故A错误；
B、若乙图中的透镜上遮挡上面一小部分透镜，剩余部分仍能会聚光线成完整的像，但由于会聚的光线
比原来减少，所以像比原来变暗，故B正确；
C、由图乙可知，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，照
相机就是利用此原理制成的，故C错误；
D、由图甲可知，平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，
焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：f＝40.0cm﹣30.0cm＝10.0cm；将图乙蜡烛
移到光具座45cm刻度处，此时物距u＝50cm﹣45cm＝5cm＜f，成正立、放大的虚像，虚像不能用光屏
承接，故D正确。
故选：BD。
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每空1分，共12分）
17．“嫦娥五号”成功从月球表面采回1731g月壤样品，标志着我国的探月工程取得了巨大的成就。在月
壤样品返回地球的途中，其质量 不变 （选填“变大”、“变小”或“不变”）。月壤样品的密度
与干燥的细沙接近（约为1.5g/cm3），样品的体积约为 115 4 cm3。
【答案】不变；1154
【解答】解：
（1）质量为1731克的月壤样品，带回地球后，位置发生变化，但所含物质的多少不变，它的质量不变；
（2）月壤样品的密度与干燥的细沙接近， ≈1.5g/cm3，
ρ
由 ＝ 可得月壤样品的体积：
ρ
V＝ ＝ ＝1154cm3。
故答案为：不变；1154。
18．济宁内环高架项目由高架路和地面快速路两部分组成，其中高架路 36km，设计速度80km/h，合22.2 m/s。小明跟随爸爸开车行完高架路全程用时 36min，则这段时间内车的平均速度为 60
km/h。（结果保留一位小数）
【答案】见试题解答内容
【解答】解：80km/h≈22.2m/s；
路程s＝36km；全程用时36min＝0.6h；
则这段时间内车的平均速度v＝ ＝60km/h。
故答案为：22.2；60。
19．旅行中，汽车在公路上快速行驶时，窗外的空气流速大，压强 小 ，窗帘受到向外的力，飘向窗
外。车行驶到高山上时，发现密封的零食包装袋鼓起了，这是因为高山上的大气压比山脚下的 小
（两空均选填“大”或“小”）造成的。
【答案】小；小。
【解答】解：（1）根据流体压强和流速的关系可知，车行驶时，打开车窗，窗外的空气流速大压强小，
窗内的空气流速小压强大，窗帘受到向外的压强大于向内的压强，把窗帘压向窗外；
（2）因为大气压随高度增加而减小，所以山顶上的气压比山脚下的气压低，车行驶到高山上时，外界
大气压变小，而密封的零食包装袋内气压不变，袋内的气压大于外部大气压，因此包装袋会鼓起来。
故答案为：小；小。
20．小西同学走进人民公园，闻到丁香花的香味，这是 扩散 现象；能从不同的方向看到丁香花，是
因为光照射到丁香花上发生了 漫 （选填“漫”或“镜面”）反射。
【答案】扩散；漫。
【解答】解：小西同学走进人民公园，闻到丁香花的香味，是分子运动的结果，即扩散现象。能从不同
的方向看到丁香花，是因为光照射到丁香花上发生了漫反射。
故答案为：扩散；漫。
21．如图所示，物体的重力是1600N，图中拉力F是1000N，物体在10s内上升了5m，物体的运动速度是
0.5 m/s，该滑轮组的机械效率是 80% 。
【答案】0.5；80%。
【解答】解：（1）物体的运动速度：v＝ ＝ ＝0.5m/s；（2）由图可知n＝2，滑轮组的机械效率： ＝ ＝ ＝ ＝ ＝ ×100%＝80%。
故答案为：0.5；80%。
η
22．如图所示的电路，灯泡上标有“4V 0.4A”。断开S ，闭合S 和S ，灯泡恰好正常发光，电压表和电
2 1 3
流表的示数分别为U 和I 。断开S ，闭合S 和S ，移动滑片，使滑动变阻器接入电路的阻值为最大阻
1 1 3 1 2
值的一半时，这时电压表和电流表的示数分别为U 和I 。移动滑片，使滑动变阻器接入电路的阻值为
2 2
最大阻值的 时，这时电压表和电流表的示数分别为U 和I 。已知U ：U ＝8：9，I ：I ＝5：4，假设
3 3 1 2 2 3
灯泡的电阻和电源电压不变，则灯泡的电阻为 1 0 。断开S ，闭合S 和S 时，R 的功率为 5. 6
2 1 3 1
W。
Ω
【答案】10；5.6。
【解答】解：①断开S ，闭合S 和S ，等效电路图如图甲所示；
2 1 3
②断开S ，闭合S 和S ，移动滑片，使滑动变阻器接入电路的阻值为最大阻值的一半时，等效电路图
3 1 2
如图乙所示；
③断开S ，闭合S 和S ，移动滑片，使滑动变阻器接入电路的阻值为最大阻值的 时，等效电路图如
3 1 2
图丙所示；
（1）由I＝ 可得，灯泡的电阻：R ＝ ＝ ＝10 ；
L
（2）在甲图中，因灯泡正常发光，则灯泡两端的电压U LΩ＝U额 ＝4V，电路中的电流I
1
＝I额 ＝0.4A，
已知U ：U ＝8：9，且灯泡的电阻不变，由欧姆定律可得 ＝ ＝ ＝ ，
1 2
则I ＝ I ＝ ×0.4A＝0.45A，
2 1由I ：I ＝5：4可知I ＝ I ＝ ×0.45A＝0.36A，
2 3 3 2
在乙图中，由串联电路的特点和欧姆定律可知，电源电压：U＝I （R + R ）＝0.45A×（10 + R ）
2 L 2 2
﹣﹣﹣﹣﹣﹣Ⅰ
Ω
在丙图中，由串联电路的特点和欧姆定律可知，电源电压：U＝I （R + R ）＝0.36A×（10 + R ）
3 L 2 2
﹣﹣﹣﹣﹣﹣Ⅱ
Ω
电源电压不变，由Ⅰ、Ⅱ解得：U＝18V；
在甲图中，由串联电路的电压特点可知，R 两端的电压：U ＝U﹣U ＝18V﹣4V＝14V，
1 R1 L
则R 的功率：P ＝U I ＝14V×0.4A＝5.6W。
1 1 R1 1
故答案为：10；5.6。
三、作图题（共4分）
23．（1）请画出人眼从A处看平面镜中烛焰上S点的像的完整光路图。
（2）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关 S 或S ，护士值班室的护
1 2
士就能及时看到对应的灯L 或L 亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要
1 2
求的电路图。（1）【答案】
【解答】解：先作S点关于平面镜的对称点，即像点S′，然后连接像点S′和人的眼睛，与镜面的交
点为入射点O，可作出反射光线OA，再连接SO画上箭头，即为入射光线；如下图：
（2）【答案】见试题解答内容
【解答】解：经分析可知，灯L 和L 并联，且开关S 和S 分别位于两支路上，电铃位于干路，干路上
1 2 1 2
的开关S控制整个电路，电路图的连接如下图所示：
四、实验探究题（本题共4小题，每空1分，共23分。）
24．小宁和同学们在“研究影响滑动摩擦力大小的因素”的实验中，水平桌面上的器材有弹簧测力计、长
方体木块、砝码、长木板和毛巾，实验过程如图所示。
（1）实验中，用弹簧测力计水平拉动长方体木块，沿长木板做匀速直线运动，根据 二力平衡 知识可知，弹簧测力计对木块的拉力与木块受到的滑动摩擦力的大小 相等 。
（2）第一次测量过程中弹簧测力计的示数如图甲所示，F ＝ 1. 2 N。
1
（3）比较甲、乙两次实验可研究滑动摩擦力大小与 压力大小 的关系。
（4）比较 乙、丙 两次实验所得的结论，可以解释鞋底做得凹凸不平的原因。
（5）从本实验的器材中，选取长方体木块和 砝码 ，再添加 海绵 还可以做“探究影响压力作
用效果的因素”的实验。
【答案】（1）二力平衡；相等；（2）1.2；（3）压力大小；（4）乙、丙；（5）砝码；海绵。
【解答】解：（1）实验中，木块沿水平方向做匀速直线运动，木块处于平衡状态，由二力平衡知识可
知，弹簧测力计对木块的拉力等于木块受到的滑动摩擦力的大小；
（2）由图甲可知，弹簧测力计的分度值为0.2N，示数为1.2N；
（3）甲、乙实验中，接触面的粗糙程度相同，压力不同，故两次实验可探究滑动摩擦力大小与压力大
小的关系；
（4）由乙、丙两次实验可知，压力大小相同，接触面越粗糙，弹簧测力计的示数越大，滑动摩擦力就
越大，所以鞋底做得凹凸不平；
（5）选取本次实验中的长方体木块和砝码，再添加海绵可以做“探究影响压力作用效果的因素”的实
验。
故答案为：（1）二力平衡；相等；（2）1.2；（3）压力大小；（4）乙、丙；（5）砝码；海绵。
25．小明用图甲所示装置“探究水的沸腾特点”。
（1）组装实验装置时，要保证用酒精灯的外焰加热，应先调整 烧杯 （选填“烧杯”或“温度
计”）的位置；
（2）实验中，水温升到90℃开始，每隔1min读一次温度并记入表格，第3min时温度计示数如图乙，
读数是 9 6 ℃；
时间/min 0 1 2 3 4 5 6
水的温度/℃ 90 92 94 98 98 98
（3）由实验数据可知，水在沸腾时的温度特点是 持续吸热，温度不变 ；
（4）观察到气泡如图丙所示，这是水沸腾 时 （选填“前”或“时”）的现象。实验结束后撤去酒
精灯，水还能继续沸腾一小会，这说明水沸腾时不需要吸热，这种判断是否正确： 不正确，因为撤去
酒精灯，由于石棉网的温度高于水的沸点，继续吸热，所以水不会立即停止沸腾，不能说明水沸腾时不
需要吸热 。【答案】（1）烧杯；（2）96；（3）持续吸热，温度不变；（4）时；不正确，因为撤去酒精灯，由于
石棉网的温度高于水的沸点，继续吸热，所以水不会立即停止沸腾，不能说明水沸腾时不需要吸热。
【解答】解：（1）因为实验中要用酒精灯的外焰加热，且温度计的玻璃泡不能接触到容器的底部，所
以需要先调整烧杯。
（2）由图乙可知，温度计的分度值为1℃，刻线往上示数越大，说明是零上，所以读数为96℃。
（3）根据实验数据分析可知，水在沸腾过程中需要持续吸热，温度保持不变。
（4）图丙中气泡往上越来越大，说明水蒸气含量越来越多，所以说明是沸腾时的气泡图像。
不正确，因为撤去酒精灯，由于石棉网的温度高于水的沸点，继续吸热，所以水不会立即停止沸腾，不
能说明水沸腾时不需要吸热。
故答案为：（1）烧杯；（2）96；（3）持续吸热，温度不变；（4）时；不正确，因为撤去酒精灯，由
于石棉网的温度高于水的沸点，继续吸热，所以水不会立即停止沸腾，不能说明水沸腾时不需要吸热。
26．在“探究杠杆的平衡条件”实验中：
（1）小明安装好杠杆后，发现其左端下沉，如图甲所示，为使杠杆在水平位置平衡，应将平衡螺母向
调节。
（2）如图乙所示，杠杆调节平衡后，在A处悬挂3个钩码，每个钩码重0.5N。如果在B处施加一个拉
力使杠杆在水平位置再次平衡，当方向为 时，拉力最小，大小为 N。
（3）课后，小明制作了一个简易杠杆，调节杠杆在水平位置平衡，然后在它两边恰当位置分别放上不
同数量的同种硬币，使其在水平位置再次平衡，如图丙所示，则力臂l ：l ＝ ，若两边同时各取走
1 2
—枚硬币，则杠杆的 端将下沉。
【答案】见试题解答内容
【解答】解：（1）如图甲所示，杠杆左端下沉，其右端偏高，应将平衡螺母向上翘的右端移动，使杠
杆在水平位置平衡；
（2）根据杠杆的平衡条件，F l ＝F l 知要使力最小，需要使力臂最大，当力的方向竖直向下时，力臂
11 22
最长，力最小；
在A点悬挂3个钩码，则由杠杆的平衡条件得：3G×4l＝F ×3l，
B
解得：最小的力F ＝4G＝4×0.5N＝2N；
B
（3）根据杠杆的平衡条件，F l ＝F l
11 22
设每个硬币的重力为G，则由图可得，2Gl ＝4Gl ，
1 2
则l ：l ＝2：1；
1 2
若两边同时各取走—枚硬币，则左边为：Gl ＝2Gl ，右边为3Gl ，
1 2 2由于2Gl ＜3Gl ，所以杠杆的右端将下沉。
2 2
故答案为：（1）右；（2）竖直向下；2；（3）2：1；右。
27．如图甲所示是“测量小灯泡的电阻”的实验电路图。
（1）请根据图甲所示电路图，用笔画线代替导线完成图乙未连接好的实物电路（要求滑片P向右移动
时小灯泡变亮）。
（2）电路连接好后闭合开关，发现电流表有示数，电压表无示数，小灯泡不亮，如果电路只有一个元
件有故障，该故障可能是小灯泡 短路 。
（3）排除故障后，继续进行实验，小灯泡正常发光时电压表示数如图丙所示，其读数为 2. 5 V。
（4）根据实验数据，作出小灯泡工作时I﹣U的关系图象如图丁所示，则小灯泡正常发光时的电阻为
10 。
（5）由图丁可知，不同电压下，小灯泡电阻值不同，灯丝的电阻会随温度升高而变 大 。
Ω
（6）若实验过程中发现电压表损坏，现增加一个已知阻值为R 的定值电阻和一个开关，设计如图戊所
0
示的电路，也能测出小灯泡正常发光时的电阻，其实验步骤如下：
①闭合开关S，断开开关S
1
，移动滑动变阻器的滑片P，使电流表的示数为I额 ，并记录下来。
②保持滑动变阻器滑片P的位置不动，闭合开关S和S ，记下此时电流表的示数为I 。
1 1
③保持开关S和S 闭合，移动滑动变阻器的滑片至最右端，记下此时电流表的示数为I 。
1 2
④请写出小灯泡正常发光时电阻的表达式（用 I额 、I
1
、I
2
和R
0
表示，写出必要的推导过程）
。
【答案】（1）见解答图；（2）短路；（3）2.5；（4）10；（5）大；（6）【解答】解：（1）滑片P向右移动时小灯泡变亮，说明电路中电流变大，变阻器阻值变小，故变阻器
右下接线柱与灯泡串联接入电路中，如下图所示：
；
（2）电路连接好后闭合开关，发现电流表有示数，说明电路是通路；电压表无示数，小灯泡不亮，说
明电压表并联的支路短路或电压表短路，如果电路只有一个元件有故障，该故障可能是小灯泡短路；
（3）排除故障后，继续进行实验，小灯泡正常发光时电压表示数如图丙所示，电压表选用小量程，分
度值0.1V，其示数为2.5V；
（4）由I﹣U的关系图像可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.25A，小灯泡正常
发光时的电阻为：
R＝ ＝ ＝10 ；
（5）由I﹣U的关系图像可知，当灯泡两端的电压增大，通过灯泡的电流也变大，根据 P＝UI可知，灯
Ω
泡的功率变大，灯丝的温度升高，灯丝的电阻随温度的升高而变大；
（6）④在步骤①中，R、R 和L串联在电路中，电流表测串联电路电流，移动滑动变阻器的滑片 P，
0
使电流表的示数为I额 ，此时灯泡正常发光；根据R＝ 可知，电路的总电阻为：
R总 ＝ ；
在步骤②中，R和R 串联在电路中，电流表测串联电路电流，保持滑动变阻器滑片P的位置不动，此
0
时电流表的示数为I ，根据R＝ 可知，电路的总电阻为：
1
R总1 ＝ ；
在步骤③中，电路为只有R
0
的简单电路，此时电流表的示数为I
2
，根据U＝IR可知，电源电压为U源
＝I R ；
2 0
由电阻的串联可知，小灯泡正常发光时电阻的表达式为：
R额 ＝R总 ﹣R总1 ＝ ﹣ ＝I
2
R
0
（ ﹣ ）＝ 。故答案为：（1）见解答图；（2）短路；（3）2.5；（4）10；（5）大；（6） 。
五、计算题（本题共3小题，28题8分，29题9分，30题12分，共29分）
28．民谚“五月五、过端午、蒸粽子”，呈现了端午节文化习俗。蒸粽子是利用水沸腾产生的水蒸气进行
加热。用2.5kg的水蒸粽子，当水沸腾时，水温升高了80℃。[c水 ＝4.2×103J/（kg•℃），q煤 ＝3×107J/
kg]求：
（1）从加热至沸腾，水吸收的热量；
（2）此过程若采用煤炉加热，煤炉加热水的效率为10%，需要完全燃烧煤的质量。
【答案】（1）从加热至沸腾，水吸收的热量为8.4×105J；
（2）需要完全燃烧煤的质量为0.28kg。
【解答】解：（1）水吸收的热量：
Q吸 ＝c水m水Δt＝4.2×103J/（kg•℃）×2.5kg×80℃＝8.4×105J；
（2）由 ＝ 可得煤完全燃烧放出的热量：
η
Q放 ＝ ＝ ＝8.4×106J；
由Q放 ＝mq可得煤的质量：
m煤 ＝ ＝ ＝0.28kg。
答：（1）从加热至沸腾，水吸收的热量为8.4×105J；
（2）需要完全燃烧煤的质量为0.28kg。
29．为加快川藏铁路建设进度，建设者节假日依然奋战在一线。工地上工人师傅用叉车将质量为1000kg的
货物匀速提高1.5m用时5s（g取10N/kg）。求：
（1）货物的重力；
（2）货物上升的速度；
（3）叉车提升货物的功率。
【答案】（1）货物的重力为1×104N；
（2）货物上升的速度为0.3m/s；
（3）叉车提升货物的功率为3000W。
【解答】解：（1）货物所受到的重力为：
G＝mg＝1000kg×10N/kg＝1×104N；
（2）货物上升的速度为：
v＝ ＝ ＝ ＝0.3m/s；
（3）叉车提升货物时对货物所做的功为：W＝Gh＝1×104N×1.5m＝1.5×104J，
叉车提升货物的功率为：
P＝ ＝ ＝3000W。
答：（1）货物的重力为1×104N；
（2）货物上升的速度为0.3m/s；
（3）叉车提升货物的功率为3000W。
30．图甲所示是我市某家用电辅热式平板太阳能热水器，其铭牌上标有电加热的功率为1000W．图乙是其
储水箱水位探测电路原理图，其中电源电压为 24V，A为水位指示表（由量程为0～0.6A电流表改成），
R 阻值为10 ，Rx为压敏电阻，其阻值与储水箱水深的关系如图丙所示。
0
Ω
（1）热水器正常电加热时，电热丝电阻多大（结果保留一位小数）？若阴雨天，将储水箱中50kg、
30℃的水加热到50℃，正常通电要多长时间？[若电热全部被水箱中的水吸收且水无热损失]
（2）当水位指示表指示储水箱水深为0.2m时，探测电路中的电流多大？
【答案】见试题解答内容
【解答】解：
（1）由题可知，电加热器的额定功率为1000W，正常工作时的电压U＝220V，
由P＝ 可得，电热丝的电阻：R＝ ＝ ＝48.4 ；
水吸收的热量为：Q吸 ＝cmΔt＝4.2×103J/（kg•℃）×50kg×（ Ω50℃﹣30℃）＝4.2×106J，
若电热全部被水箱中的水吸收且水无热损失，则W＝Q吸 ＝Pt，
所以，通电时间：t＝ ＝ ＝4200s；
（2）由丙图可知，当h＝0.2m时，R ＝150 ，
x
Ω
则探测电路中的电流：I＝ ＝ ＝0.15A。
答：（1）热水器正常加热时，电热丝电阻48.4 ；正常通电要4200s；
（2）当水位指示表指示储水箱水深为0.2m时，探测电路中的电流为0.15A。
Ω
