2024 年中考第一次模拟考试（辽宁卷）
物理·参考答案
一、选择题（共18分。其中第1—6小题为单选题，每小题2分。第7—9小题为多选题，每小题3分，多
选、错选不得分，漏选得1分）
1 2 3 4 5 6 7 8 9
B D C B A B AC BCD BC
二、填空题（每空1分，共12分）
10．音调
11．同种 验电器 小
12． 1.05×107；45
13．2×107 2000m3 变大
14．10 600
15．1.1 偏快
三、作图题（本题共2小题，每小题2分，共4分）
16．【解析】
17．【解析】
四、实验题（本题共4小题，共24分）
18．【答案】−3 固 需要 晶体 增大 降低
19．【答案】确定像的位置 比较像与物的大小关系 不变 ③
20．【答案】不属于 深度 变大 抽出丙图中的水，使得探头深度小于图乙中探头的深度为h即可I R
21．(1) ；(2)R 断路；(3)5；(4) 2 0−R 。
x I 0
1
五、综合应用题（本大题共3小题，共22分）
22．【答案】(1)当放物体质量最大，滑片滑到最下端时，电表示数达到最大，为15V，此时电路电流：
U 15V
I=I = 1= =1.5×10−3A， 由 串 联 电 路 电 压 的 特 点 可 知 ， R 两 端 的 电 压 ：
0 R 10kΩ 0
1
U 9V

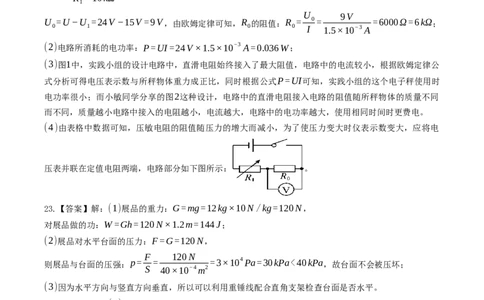

U =U−U =24V −15V =9V，由欧姆定律可知，R 的阻值：R = 0= =6000Ω=6kΩ；
0 1 0 0 I 1.5×10−3A
(2)电路所消耗的电功率：P=UI=24V ×1.5×10−3A=0.036W；
(3)图1中，实践小组的设计电路中，直滑电阻始终接入了最大阻值，电路中的电流较小，根据欧姆定律公
式分析可得电压表示数与所秤物体重力成正比，同时根据公式P=UI可知，实践小组的这个电子秤使用时
电功率很小；而小敏同学分享的图2这种设计，电路中的直滑电阻接入电路的阻值随所秤物体的质量不同
而不同，质量越小电路中接入的电阻越小，电流越大，电路中的电功率越大，使用相同时间时更费电。
(4)由表格中数据可知，压敏电阻的阻值随压力的增大而减小，为了使压力变大时仪表示数变大，应将电
压表并联在定值电阻两端，电路部分如下图所示： 。
23.【答案】解：(1)展品的重力：G=mg=12kg×10N/kg=120N，
对展品做的功：W =Gh=120N×1.2m=144J；
(2)展品对水平台面的压力：F=G=120N，
F 120N
则展品与台面的压强：p= = =3×104Pa=30kPa<40kPa，故台面不会被压坏；
S 40×10−4m2
(3)因为水平方向与竖直方向垂直，所以可以利用重锤线配合直角支架检查台面是否水平。
24.【解析】解：(1)该电梯空载静止时，配重和轿厢都处于静止状态，与轿厢相连的缆绳对轿厢的拉力大
小等于配重的重力，即F=G =m g=300kg×10N/kg=3000N；
配重 配重
由题意知闭合控制开关S ，电梯没有超载时，触点与B接触，再闭合运行开关S ，电动机正常工作，说明
1 2
电动机与B触电接触；超载时，触点与A接触，电铃发出报警铃声，说明电铃与A触电接触，即使闭合S ，
2
电动机也不工作；
(2)电梯受到的压力等于人和货物的总重力，
即 F =G =8000N；由题图乙可知，当压力F =8×103N时，对应的压敏电阻阻值 R =30Ω，
1 总 1 2U 9V
因串联电路中总电阻等于各分电阻之和，则控制电路中的电流；I= = =0.15A；
R +R 30Ω+30Ω
1 2
因 0.15A>0.1A，所以此时电梯超载；
(3)若轿厢内人和货物总重为G′=5000N，配重G =m g=300kg×10N/kg=3000N，
配重 配重
轿 厢 重 G =m g=400kg×10N/kg=4000N， 电 动 机 牵 引
轿厢 轿厢
F=4000N+5000N−3000N=6000N，
由图丁可知，电梯匀速运行阶段时的速度v=2m/s，则电动机牵引轿厢的钢丝绳做功的功率：
W Fs
P= = =Fv=6000N×2m/s=12000W。
t t
