2024 年中考第二次模拟考试（辽宁卷）
物理·参考答案
一、选择题（本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6题只有一项符合
题目要求，第7~9题有多项符合题目要求。全部选对的得2分，选对但不全的得1分，有选错或不答
的得0分）
1 2 3 4 5 6 7 8 9
C A B D B D BC BC ABC

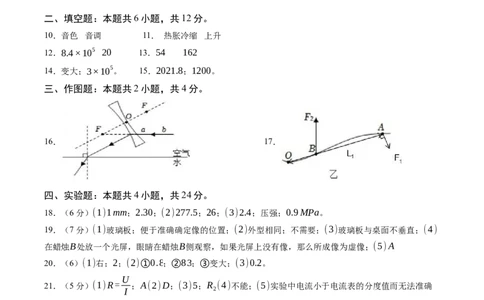

二、填空题：本题共6小题，共12分。
10．音色 音调 11． 热胀冷缩 上升
12．8.4×105 20 13．54 162
14．变大；3×105。 15．2021.8；1200。
三、作图题：本题共2小题，共4分。
16． 17．
四、实验题：本题共4小题，共24分。
18．（6分）(1)1mm；2.30；(2)277.5；26；(3)2.4；压强；0.9MPa。
19．（7分）(1)玻璃板；便于准确确定像的位置；(2)外型相同；不需要；(3)玻璃板与桌面不垂直；(4)
在蜡烛B处放一个光屏，眼睛在蜡烛B侧观察，如果光屏上没有像，那么所成像为虚像；(5)A
20．（6）(1)右；2；(2)①0.8；②83；③变大；(3)0.2。
U
21．（5分）(1)R= ；A(2)D；(3)5；R (4)不能；(5)实验中电流小于电流表的分度值而无法准确
I 2
读数。
五、综合应用题：本题共3小题，共22分。
22．（7分）解：(1)架桥机有64个轮子，在压力一定时，增大受力面积，从而减小压强；
轮子上的花纹是为了增大接触面的粗糙程度，增大摩擦力；
(2)架桥机的总重力G=(540+900)×103kg×10N/kg=1.44×107N；水平面上压力的大小等于重力大
F 1.44×107N
小，则车轮对路面的压强p= = =4.5×106Pa；
S 0.05m2×64
(3)该架桥机在架梁的过程中，先是横梁前伸，跨过两个桥墩，再释放支架，此时有顺时针转动的趋势，支点是后轮右侧第一个轮子，墩B对架桥机的支持力竖直向上，从支点画出支持力的垂线，为其力臂
，如图所示：
架桥机相当于杠杆，根据杠杆平衡条件：F 1 =F l 可得：F ×60m=1.44×107N×20m，则
l 1 2 2 1
F =4.8×106N。
1
压力和支持力是相互作用力，大小相等，故压力为4.8×106N。
P 110W

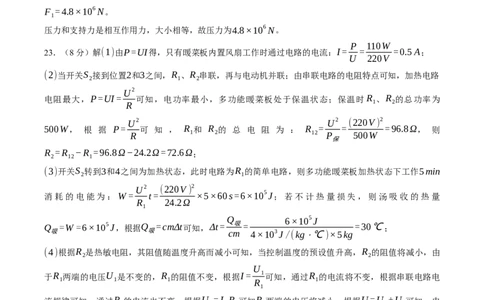

23．（8分）解(1)由P=UI得，只有暖菜板内置风扇工作时通过电路的电流：I= = =0.5A；
U 220V
(2)当开关S 接到位置2和3之间，R 、R 串联，再与电动机并联；由串联电路的电阻特点可知，加热电路
2 1 2
U2
电阻最大，P=UI= 可知，电功率最小，多功能暖菜板处于保温状态；保温时R 、R 的总功率为
R 1 2
U2 U2 (220V) 2
500W， 根 据 P= 可 知 ， R 和 R 的 总 电 阻 为 ： R = = =96.8Ω， 则
R 1 2 12 P 500W
保
R =R −R =96.8Ω−24.2Ω=72.6Ω；
2 12 1
(3)开关S 转到3和4之间为加热状态，此时电路为R 的简单电路，则多功能暖菜板加热状态下工作5min
2 1
U2 (220V) 2
消耗的电能为：W = t= ×5×60s=6×105J；若不计热量损失，则汤吸收的热量
R 24.2Ω
1
Q 6×105J
Q =W =6×105J，根据Q =cmΔt可知，Δt= 吸= =30℃；
吸 吸 cm 4×103J/(kg⋅℃)×5kg
(4)根据R 是热敏电阻，其阻值随温度升高而减小可知，当控制温度的预设值升高，R 的阻值将减小，由
2 2
U
于R 两端的电压U 是不变的，R 的阻值不变，根据I= 1 可知，通过R 的电流将不变，根据串联电路电
1 1 1 R 1
1
流规律可知，通过R 的电流也不变，根据U =I R 可知R 两端的电压将减小，根据U=U +U 可知，电
2 2 2 2 2 1 2
源电压将减小，故可以采取的措施是降低电源电压。
24.（7分）解：(1)①如果将图乙中的永磁体上下磁极调换一下，电流方向不变，改变磁场方向，线圈转
动的方向与原来转动的方向相反；②如图乙所示，冬冬换用三节电池供电，发现线圈转速变快了，说明转
速与电流大小有关，不改变电源电压，他想在电路中增加一个元件，可以方便的调节线圈转动的速度，即
改变电流大小，根据欧姆定律知，要改变电阻，即串联一个滑动变阻器改变电流大小；
(2)如图丙所示是商场的电动感应门，当有人走近时，感应器会发出信息，电路接通，电动门开始工作，
门自动打开，说明闭合开关接通了电路。如图丁所示是小组同学设计的电动感应电路，左边电路的感应器
相当于一个开关，当有人走近时，左边电路就会接通，电磁继电器有磁性，吸引衔铁又把右边电路接通，电动机开始工作，门自动打开。
【项目拓展】电动机的电功率P=UI=4.5V ×0.4A=1.8W
