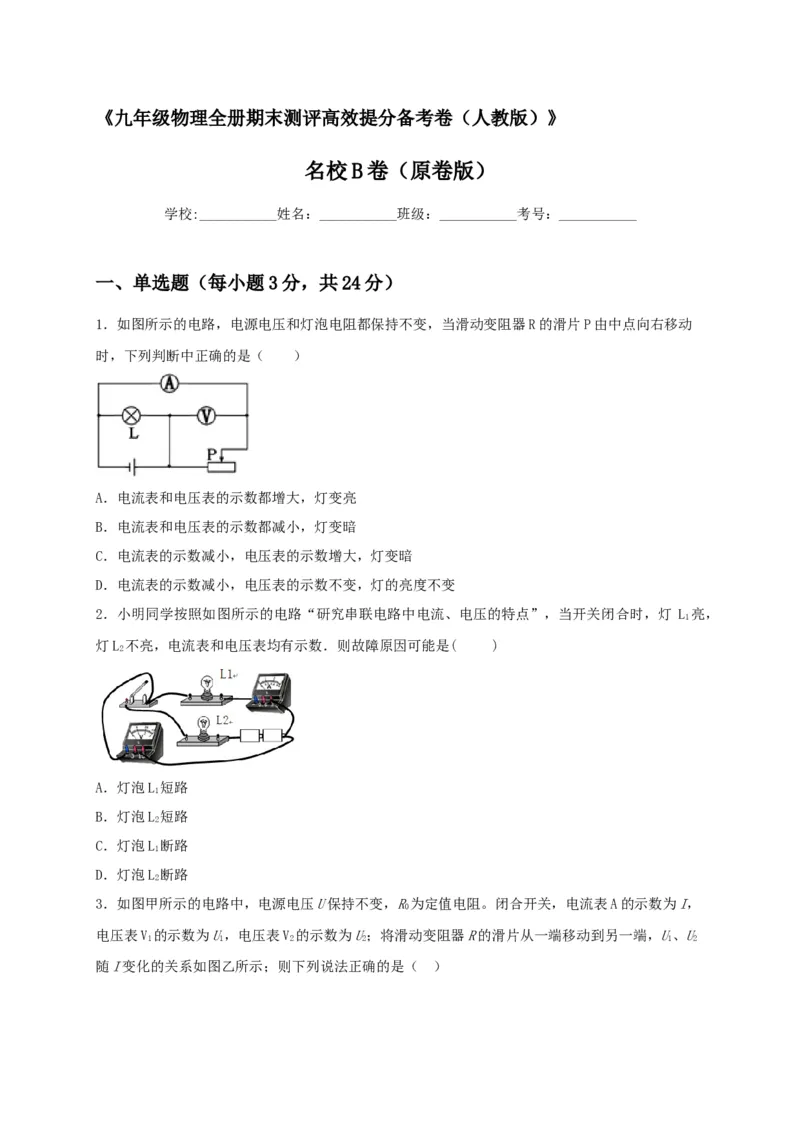

《九年级物理全册期末测评高效提分备考卷（人教版）》
名校 B 卷（原卷版）
学校:___________姓名：___________班级：___________考号：___________
一、单选题（每小题3分，共24分）

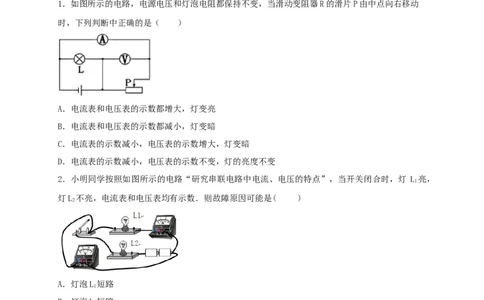

1．如图所示的电路，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由中点向右移动
时，下列判断中正确的是（ ）
A．电流表和电压表的示数都增大，灯变亮
B．电流表和电压表的示数都减小，灯变暗
C．电流表的示数减小，电压表的示数增大，灯变暗
D．电流表的示数减小，电压表的示数不变，灯的亮度不变
2．小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯 L 亮，
1
灯L 不亮，电流表和电压表均有示数．则故障原因可能是( )
2
A．灯泡L 短路
1
B．灯泡L 短路
2
C．灯泡L 断路
1
D．灯泡L 断路
2

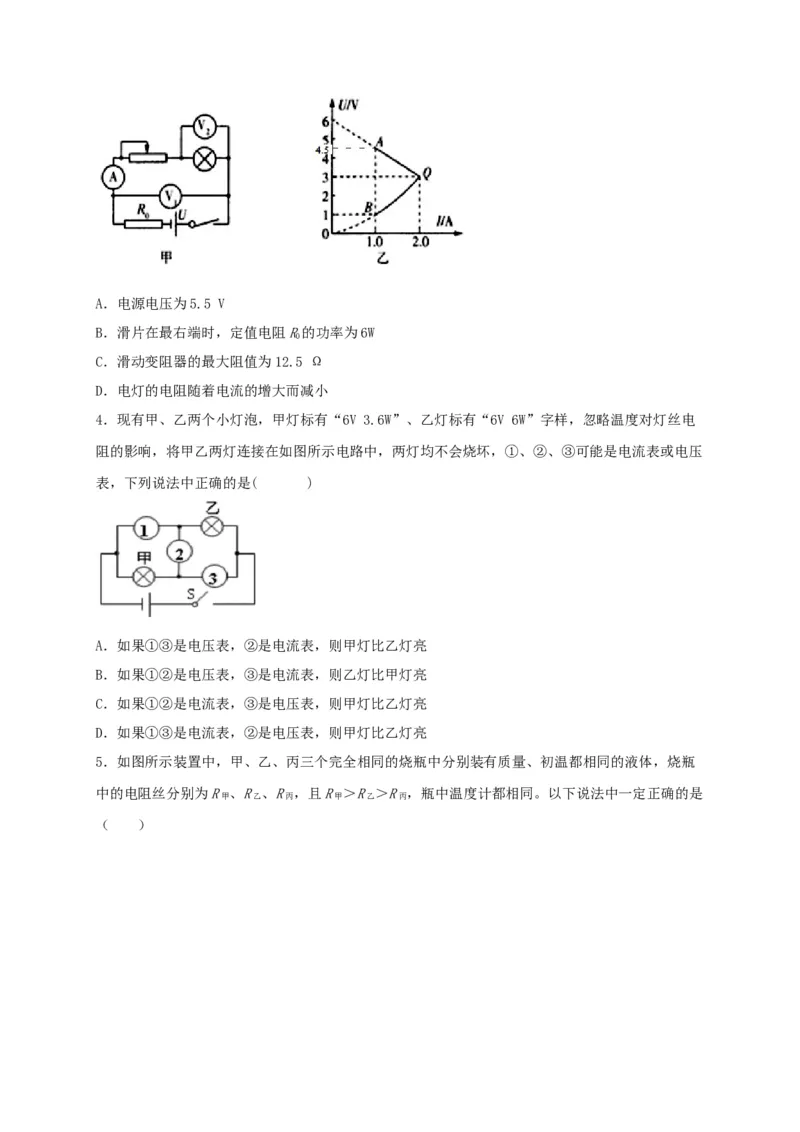

3．如图甲所示的电路中，电源电压U保持不变，R为定值电阻。闭合开关，电流表A的示数为I，
0
电压表V 的示数为U，电压表V 的示数为U；将滑动变阻器R的滑片从一端移动到另一端，U、U
1 1 2 2 1 2
随I变化的关系如图乙所示；则下列说法正确的是（ ）A．电源电压为5.5 V
B．滑片在最右端时，定值电阻R的功率为6W
0
C．滑动变阻器的最大阻值为12.5 Ω
D．电灯的电阻随着电流的增大而减小

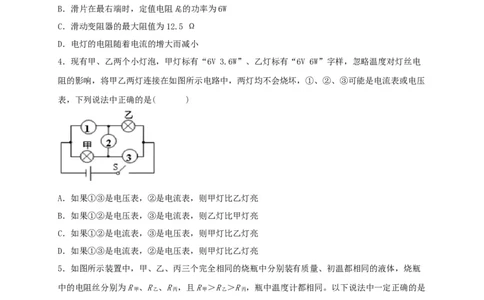

4．现有甲、乙两个小灯泡，甲灯标有“6V 3.6W”、乙灯标有“6V 6W”字样，忽略温度对灯丝电
阻的影响，将甲乙两灯连接在如图所示电路中，两灯均不会烧坏，①、②、③可能是电流表或电压
表，下列说法中正确的是( )
A．如果①③是电压表，②是电流表，则甲灯比乙灯亮
B．如果①②是电压表，③是电流表，则乙灯比甲灯亮
C．如果①②是电流表，③是电压表，则甲灯比乙灯亮
D．如果①③是电流表，②是电压表，则甲灯比乙灯亮

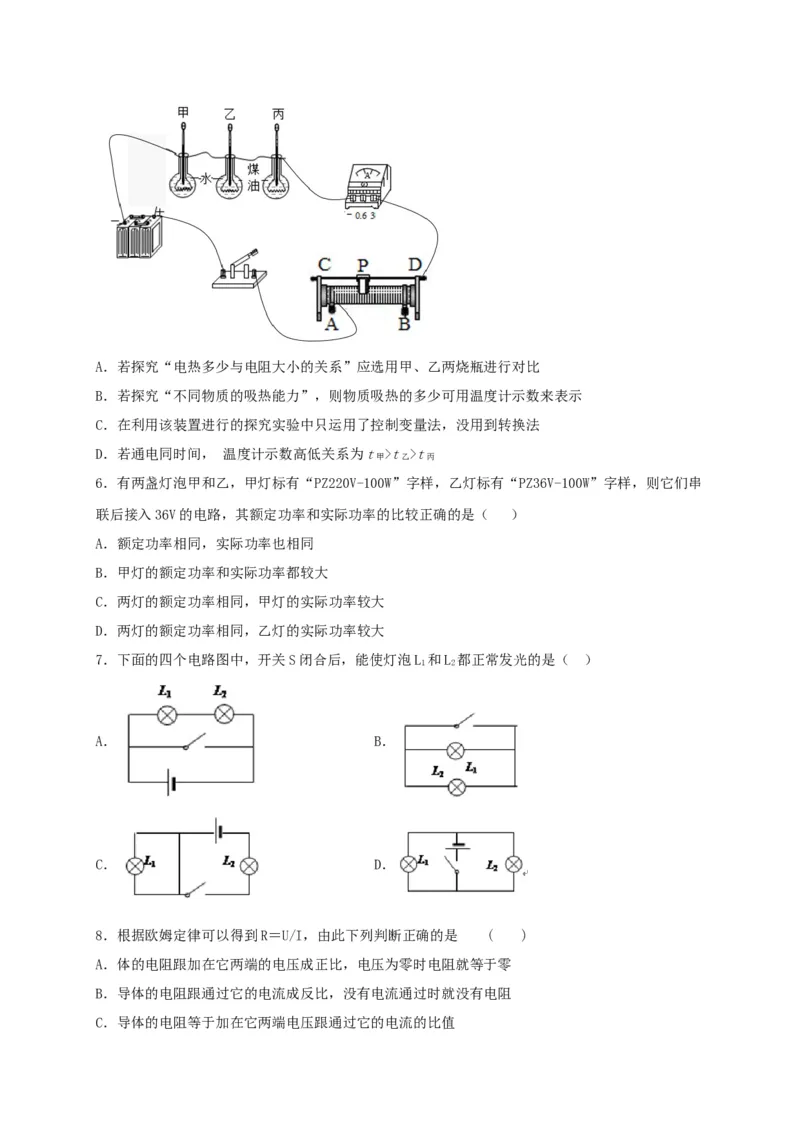

5．如图所示装置中，甲、乙、丙三个完全相同的烧瓶中分别装有质量、初温都相同的液体，烧瓶
中的电阻丝分别为R 、R 、R ，且R ＞R ＞R ，瓶中温度计都相同。以下说法中一定正确的是
甲 乙 丙 甲 乙 丙

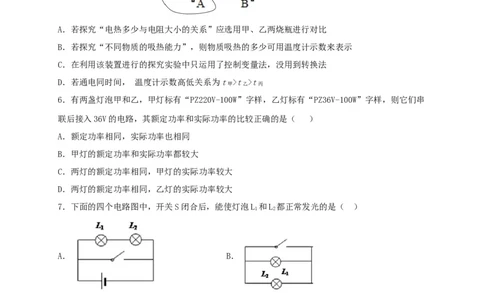

（ ）A．若探究“电热多少与电阻大小的关系”应选用甲、乙两烧瓶进行对比
B．若探究“不同物质的吸热能力”，则物质吸热的多少可用温度计示数来表示
C．在利用该装置进行的探究实验中只运用了控制变量法，没用到转换法
D．若通电同时间， 温度计示数高低关系为t >t >t
甲 乙 丙
6．有两盏灯泡甲和乙，甲灯标有“PZ220V-100W”字样，乙灯标有“PZ36V-100W”字样，则它们串
联后接入36V的电路，其额定功率和实际功率的比较正确的是（ ）
A．额定功率相同，实际功率也相同
B．甲灯的额定功率和实际功率都较大
C．两灯的额定功率相同，甲灯的实际功率较大
D．两灯的额定功率相同，乙灯的实际功率较大
7．下面的四个电路图中，开关S闭合后，能使灯泡L 和L 都正常发光的是（ ）
1 2
A． B．
C． D．
8．根据欧姆定律可以得到R＝U/I，由此下列判断正确的是 ( )
A．体的电阻跟加在它两端的电压成正比，电压为零时电阻就等于零
B．导体的电阻跟通过它的电流成反比，没有电流通过时就没有电阻
C．导体的电阻等于加在它两端电压跟通过它的电流的比值D．以上说法都不正确

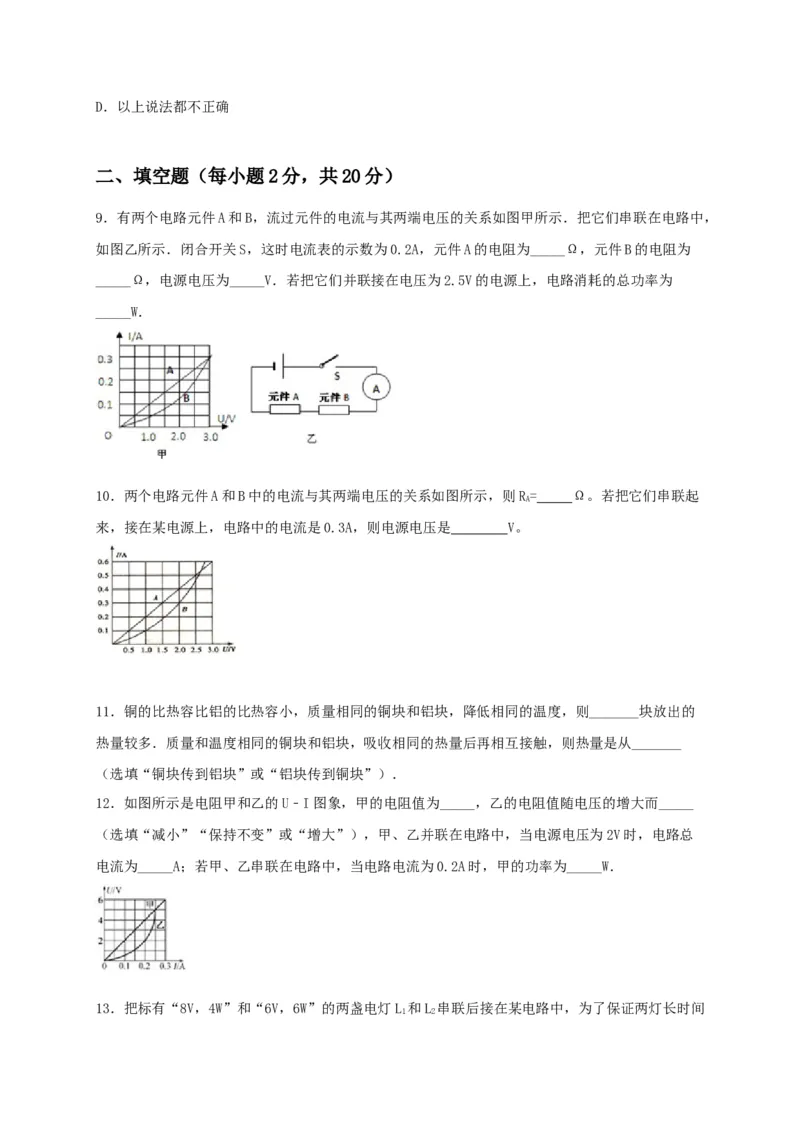

二、填空题（每小题2分，共20分）

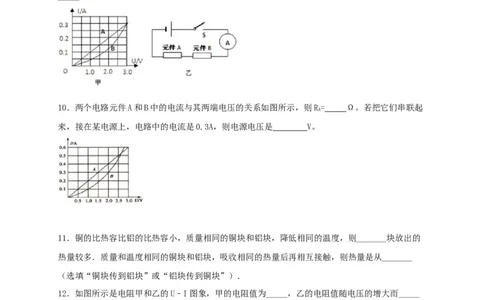

9．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示．把它们串联在电路中，
如图乙所示．闭合开关S，这时电流表的示数为0.2A，元件A的电阻为_____Ω，元件B的电阻为
_____Ω，电源电压为_____V．若把它们并联接在电压为2.5V的电源上，电路消耗的总功率为
_____W．
10．两个电路元件A和B中的电流与其两端电压的关系如图所示，则R= Ω。若把它们串联起
A
来，接在某电源上，电路中的电流是0.3A，则电源电压是 V。
11．铜的比热容比铝的比热容小，质量相同的铜块和铝块，降低相同的温度，则_______块放出的
热量较多．质量和温度相同的铜块和铝块，吸收相同的热量后再相互接触，则热量是从_______
（选填“铜块传到铝块”或“铝块传到铜块”）．
12．如图所示是电阻甲和乙的U﹣I图象，甲的电阻值为_____，乙的电阻值随电压的增大而_____
（选填“减小”“保持不变”或“增大”），甲、乙并联在电路中，当电源电压为2V时，电路总
电流为_____A；若甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为_____W．

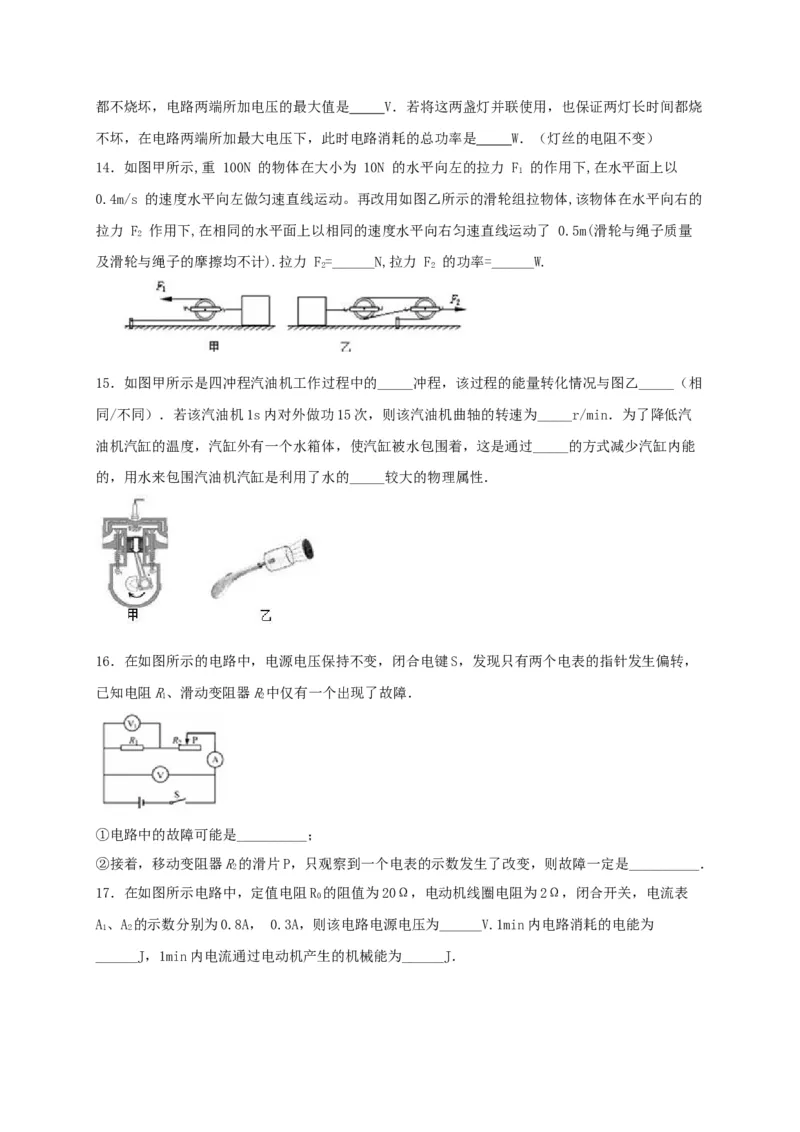

13．把标有“8V，4W”和“6V，6W”的两盏电灯L 和L 串联后接在某电路中，为了保证两灯长时间
1 2都不烧坏，电路两端所加电压的最大值是 V．若将这两盏灯并联使用，也保证两灯长时间都烧
不坏，在电路两端所加最大电压下，此时电路消耗的总功率是 W．（灯丝的电阻不变）
14．如图甲所示,重 100N 的物体在大小为 10N 的水平向左的拉力 F 的作用下,在水平面上以
1
0.4m/s 的速度水平向左做匀速直线运动。再改用如图乙所示的滑轮组拉物体,该物体在水平向右的
拉力 F 作用下,在相同的水平面上以相同的速度水平向右匀速直线运动了 0.5m(滑轮与绳子质量
2
及滑轮与绳子的摩擦均不计).拉力 F=______N,拉力 F 的功率=______W.
2 2
15．如图甲所示是四冲程汽油机工作过程中的_____冲程，该过程的能量转化情况与图乙_____（相
同/不同）．若该汽油机1s内对外做功15次，则该汽油机曲轴的转速为_____r/min．为了降低汽
油机汽缸的温度，汽缸外有一个水箱体，使汽缸被水包围着，这是通过_____的方式减少汽缸内能
的，用水来包围汽油机汽缸是利用了水的_____较大的物理属性．
16．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，
已知电阻R、滑动变阻器R中仅有一个出现了故障．
1 2
①电路中的故障可能是__________；
②接着，移动变阻器R的滑片P，只观察到一个电表的示数发生了改变，则故障一定是__________．
2
17．在如图所示电路中，定值电阻R 的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表
0
A、A 的示数分别为0.8A， 0.3A，则该电路电源电压为______V.1min内电路消耗的电能为
1 2

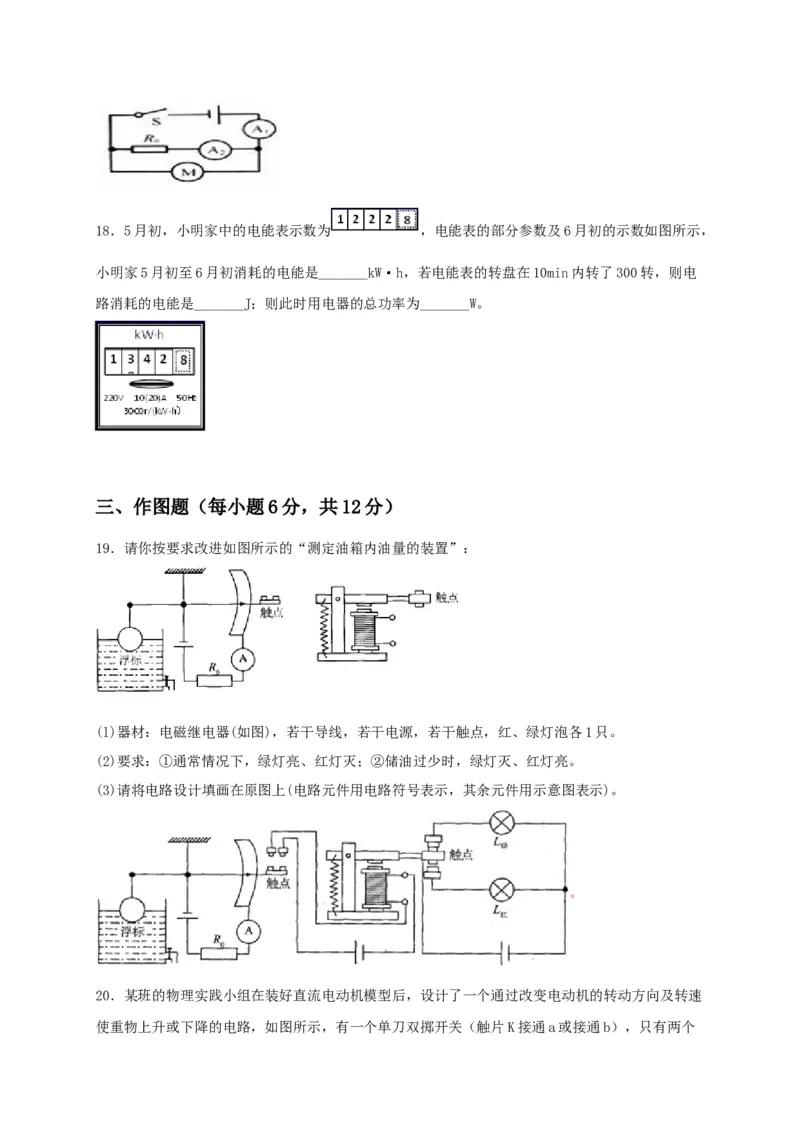

______J，1min内电流通过电动机产生的机械能为______J．18．5月初，小明家中的电能表示数为 ，电能表的部分参数及6月初的示数如图所示，
小明家5月初至6月初消耗的电能是_______kW·h，若电能表的转盘在10min内转了300转，则电
路消耗的电能是_______J；则此时用电器的总功率为_______W。
三、作图题（每小题6分，共12分）
19．请你按要求改进如图所示的“测定油箱内油量的装置”：
(l)器材：电磁继电器(如图)，若干导线，若干电源，若干触点，红、绿灯泡各1只。
(2)要求：①通常情况下，绿灯亮、红灯灭；②储油过少时，绿灯灭、红灯亮。
(3)请将电路设计填画在原图上(电路元件用电路符号表示，其余元件用示意图表示)。
。

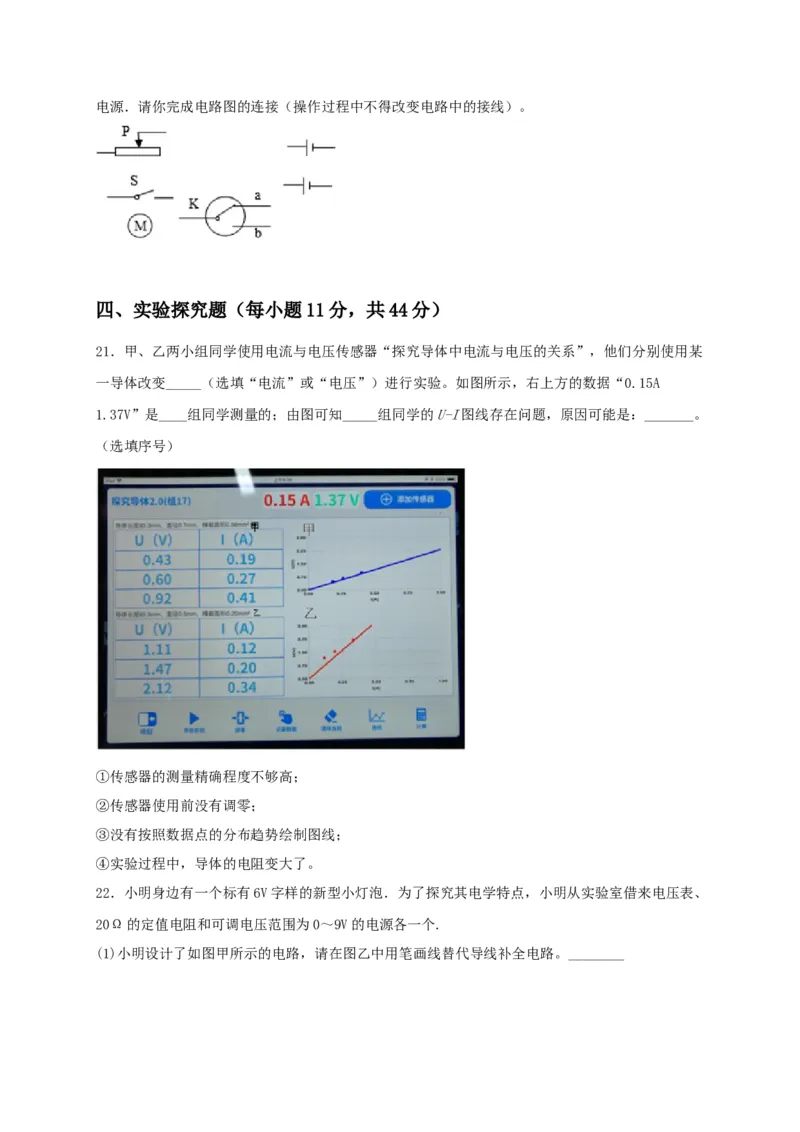

20．某班的物理实践小组在装好直流电动机模型后，设计了一个通过改变电动机的转动方向及转速
使重物上升或下降的电路，如图所示，有一个单刀双掷开关（触片K接通a或接通b），只有两个电源．请你完成电路图的连接（操作过程中不得改变电路中的接线）。
四、实验探究题（每小题11分，共44分）
21．甲、乙两小组同学使用电流与电压传感器“探究导体中电流与电压的关系”，他们分别使用某
一导体改变_____（选填“电流”或“电压”）进行实验。如图所示，右上方的数据“0.15A
1.37V”是____组同学测量的；由图可知_____组同学的U-I图线存在问题，原因可能是：_______。
（选填序号）
①传感器的测量精确程度不够高；
②传感器使用前没有调零；
③没有按照数据点的分布趋势绘制图线；
④实验过程中，导体的电阻变大了。
22．小明身边有一个标有6V字样的新型小灯泡．为了探究其电学特点，小明从实验室借来电压表、
20Ω的定值电阻和可调电压范围为0～9V的电源各一个.

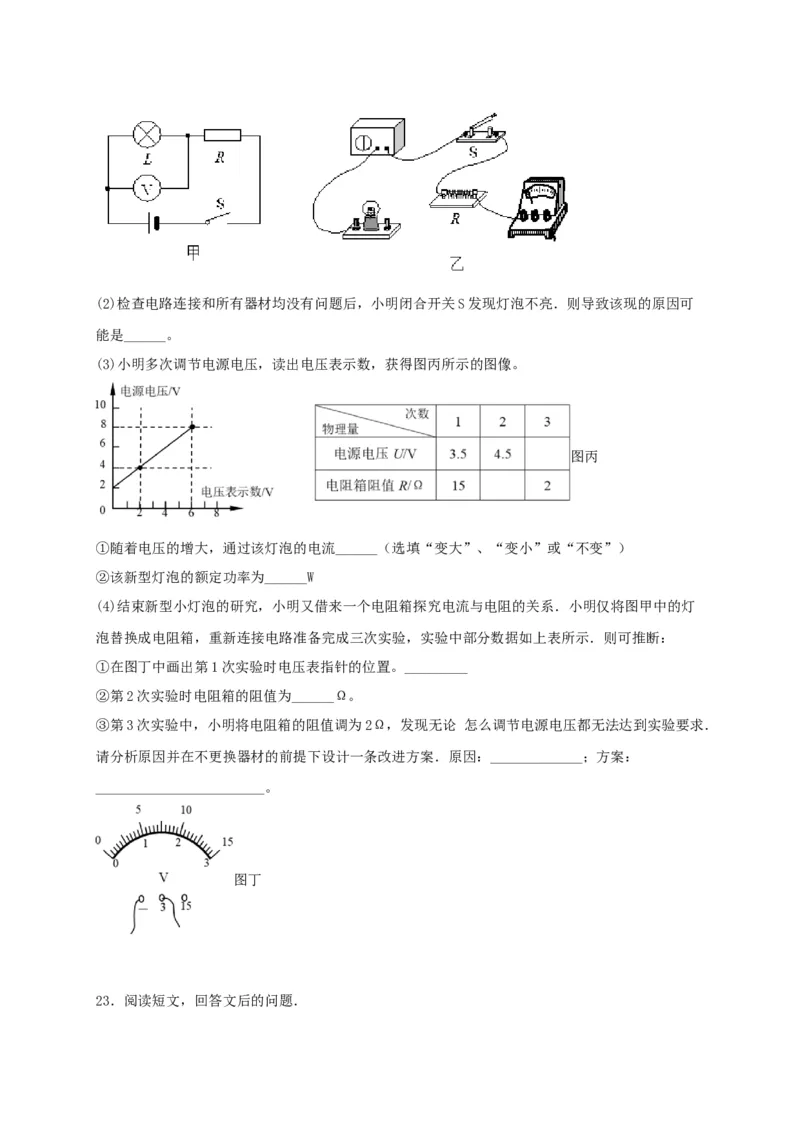

(1)小明设计了如图甲所示的电路，请在图乙中用笔画线替代导线补全电路。________(2)检查电路连接和所有器材均没有问题后，小明闭合开关S发现灯泡不亮．则导致该现的原因可
能是______。
(3)小明多次调节电源电压，读出电压表示数，获得图丙所示的图像。
图丙
①随着电压的增大，通过该灯泡的电流______（选填“变大”、“变小”或“不变”）
②该新型灯泡的额定功率为______W
(4)结束新型小灯泡的研究，小明又借来一个电阻箱探究电流与电阻的关系．小明仅将图甲中的灯
泡替换成电阻箱，重新连接电路准备完成三次实验，实验中部分数据如上表所示．则可推断：
①在图丁中画出第1次实验时电压表指针的位置。_________
②第2次实验时电阻箱的阻值为______Ω。
③第3次实验中，小明将电阻箱的阻值调为2Ω，发现无论 怎么调节电源电压都无法达到实验要求．
请分析原因并在不更换器材的前提下设计一条改进方案．原因：_____________；方案：
________________________。
图丁

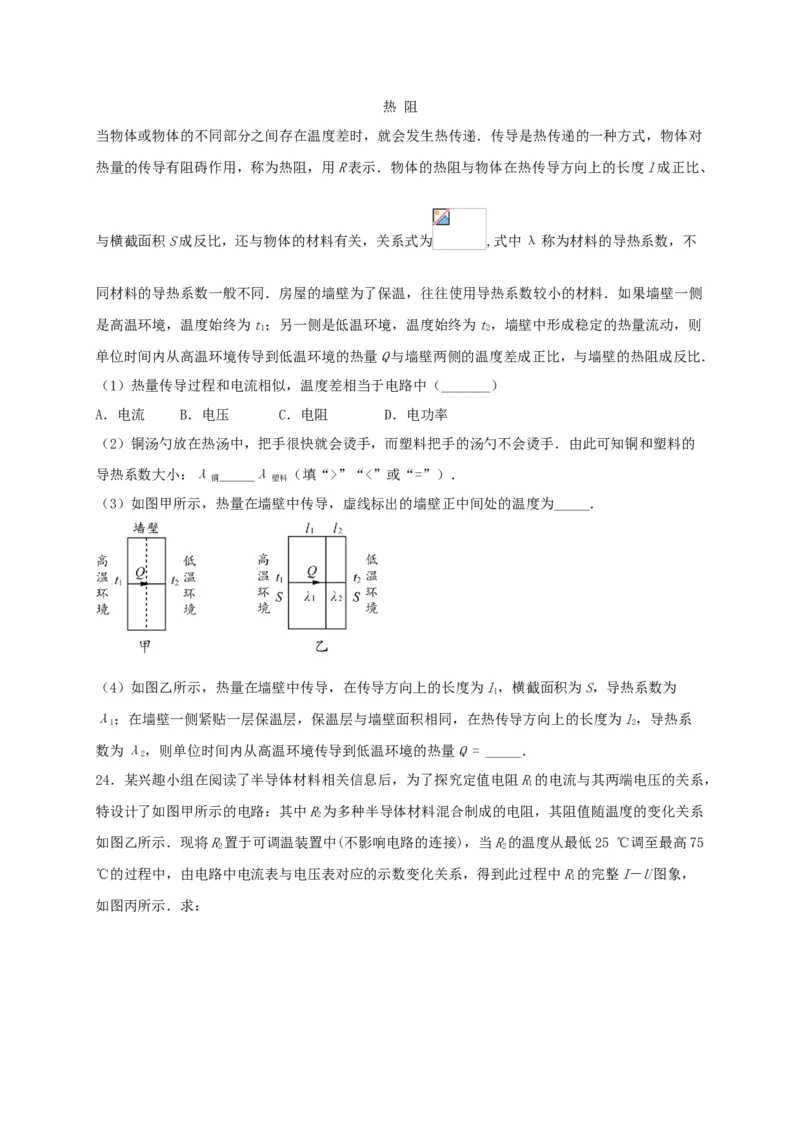

23．阅读短文，回答文后的问题．热 阻
当物体或物体的不同部分之间存在温度差时，就会发生热传递．传导是热传递的一种方式，物体对
热量的传导有阻碍作用，称为热阻，用R表示．物体的热阻与物体在热传导方向上的长度l成正比、
与横截面积S成反比，还与物体的材料有关，关系式为 ,式中λ称为材料的导热系数，不
同材料的导热系数一般不同．房屋的墙壁为了保温，往往使用导热系数较小的材料．如果墙壁一侧
是高温环境，温度始终为t；另一侧是低温环境，温度始终为t，墙壁中形成稳定的热量流动，则
1 2
单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比，与墙壁的热阻成反比．
（1）热量传导过程和电流相似，温度差相当于电路中（_______）
A．电流 B．电压 C．电阻 D．电功率
（2）铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手．由此可知铜和塑料的
导热系数大小：λ _____λ （填“>”“<”或“=”）．
铜 塑料
（3）如图甲所示，热量在墙壁中传导，虚线标出的墙壁正中间处的温度为_____．
（4）如图乙所示，热量在墙壁中传导，在传导方向上的长度为l，横截面积为S，导热系数为
1
λ；在墙壁一侧紧贴一层保温层，保温层与墙壁面积相同，在热传导方向上的长度为l，导热系
1 2
数为λ，则单位时间内从高温环境传导到低温环境的热量Q = _____．
2

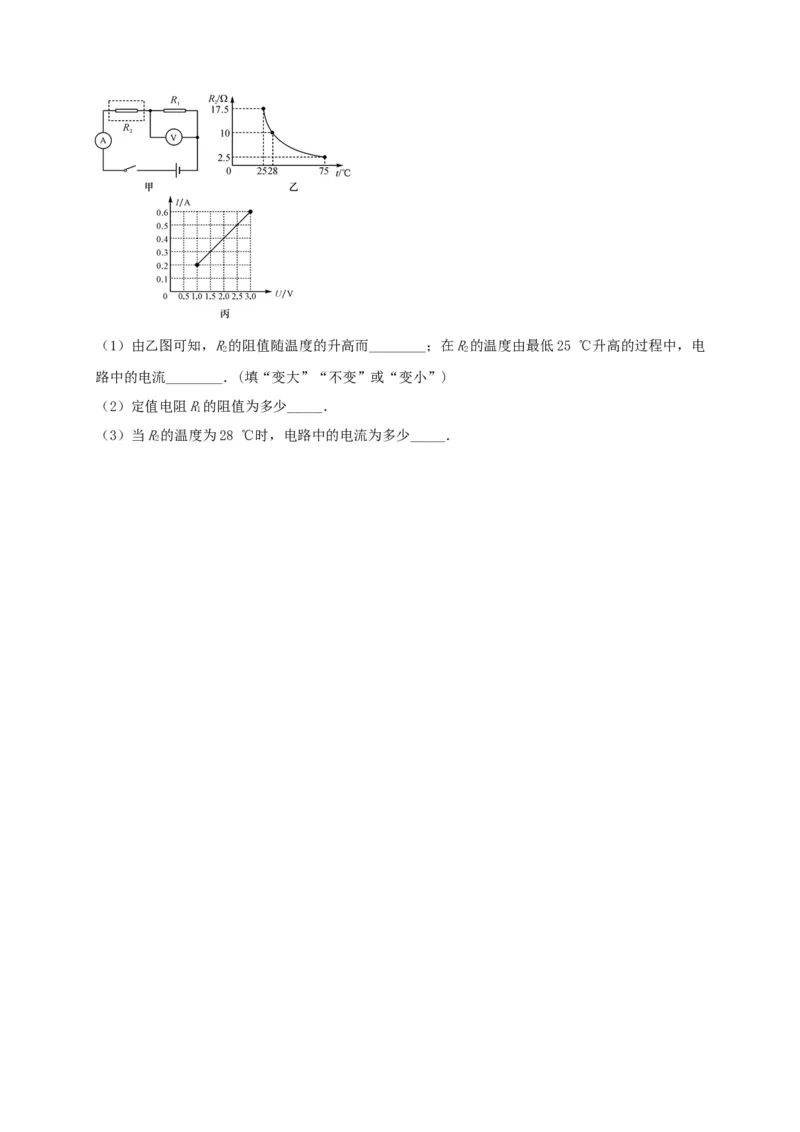

24．某兴趣小组在阅读了半导体材料相关信息后，为了探究定值电阻R的电流与其两端电压的关系，
1
特设计了如图甲所示的电路：其中R为多种半导体材料混合制成的电阻，其阻值随温度的变化关系
2
如图乙所示．现将R置于可调温装置中(不影响电路的连接)，当R的温度从最低25 ℃调至最高75
2 2
℃的过程中，由电路中电流表与电压表对应的示数变化关系，得到此过程中R的完整I－U图象，
1
如图丙所示．求：（1）由乙图可知，R的阻值随温度的升高而________；在R的温度由最低25 ℃升高的过程中，电
2 2
路中的电流________．(填“变大”“不变”或“变小”)
（2）定值电阻R的阻值为多少_____．
1
（3）当R的温度为28 ℃时，电路中的电流为多少_____．
