《九年级物理全册期末测评高效提分备考卷（人教版）》
名校 B 卷（解析版）
学校:___________姓名：___________班级：___________考号：___________
一、单选题（每小题3分，共24分）

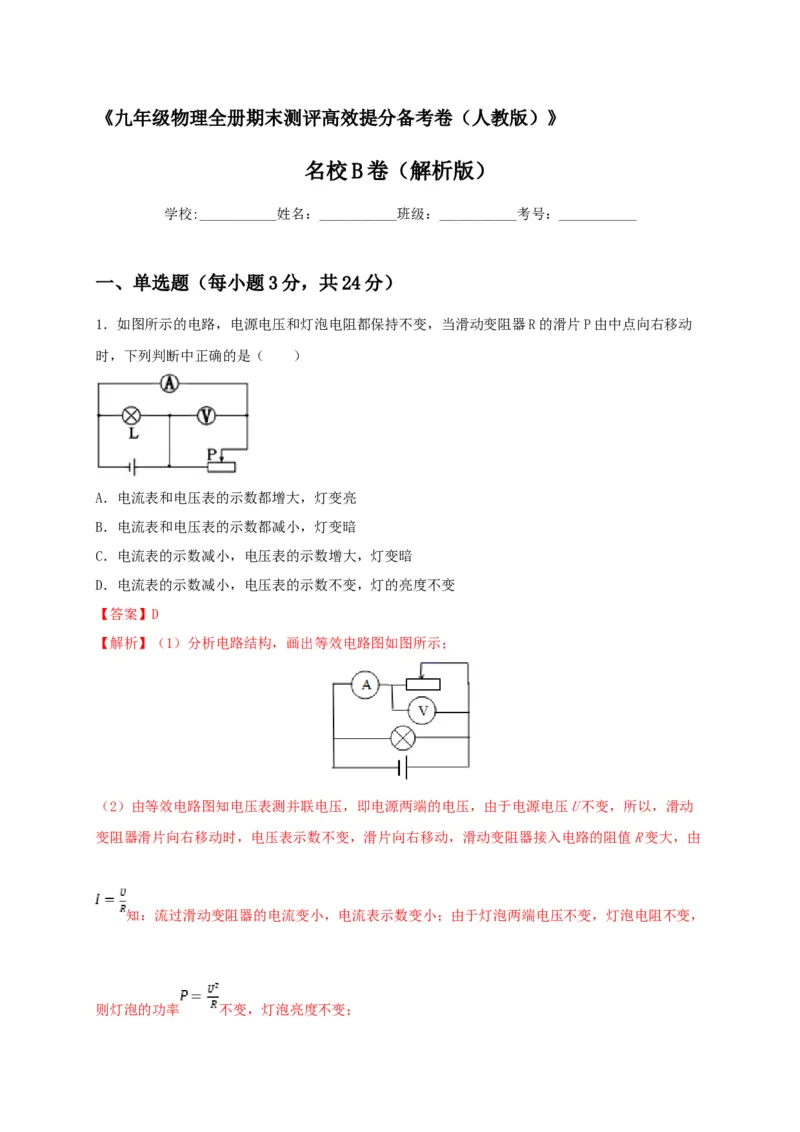

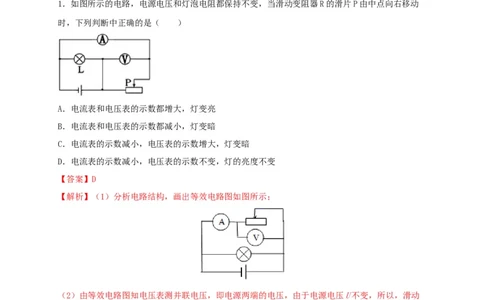

1．如图所示的电路，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由中点向右移动
时，下列判断中正确的是（ ）
A．电流表和电压表的示数都增大，灯变亮
B．电流表和电压表的示数都减小，灯变暗
C．电流表的示数减小，电压表的示数增大，灯变暗
D．电流表的示数减小，电压表的示数不变，灯的亮度不变
【答案】D
【解析】（1）分析电路结构，画出等效电路图如图所示；
（2）由等效电路图知电压表测并联电压，即电源两端的电压，由于电源电压U不变，所以，滑动
变阻器滑片向右移动时，电压表示数不变，滑片向右移动，滑动变阻器接入电路的阻值R变大，由
知：流过滑动变阻器的电流变小，电流表示数变小；由于灯泡两端电压不变，灯泡电阻不变，
则灯泡的功率 不变，灯泡亮度不变；故选D．

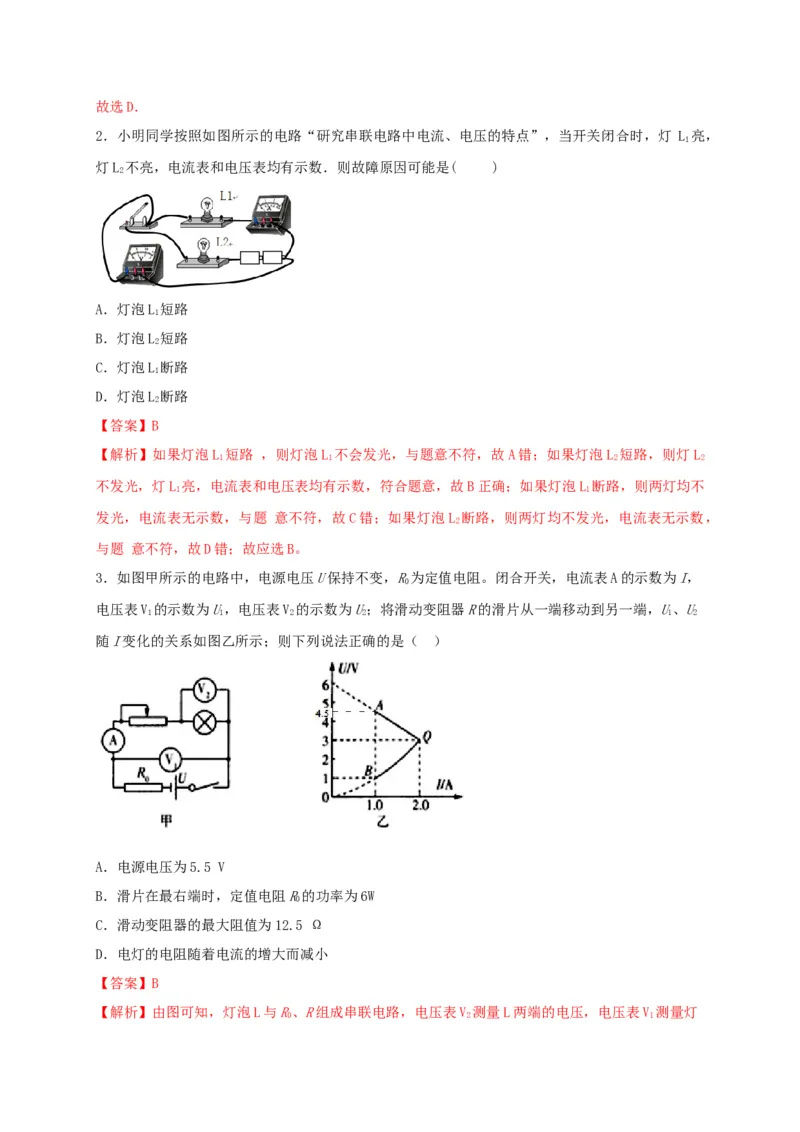

2．小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯 L 亮，
1
灯L 不亮，电流表和电压表均有示数．则故障原因可能是( )
2
A．灯泡L 短路
1
B．灯泡L 短路
2
C．灯泡L 断路
1
D．灯泡L 断路
2
【答案】B
【解析】如果灯泡L 短路 ，则灯泡L 不会发光，与题意不符，故A错；如果灯泡L 短路，则灯L
1 1 2 2
不发光，灯L 亮，电流表和电压表均有示数，符合题意，故B正确；如果灯泡L 断路，则两灯均不
1 1
发光，电流表无示数，与题 意不符，故C错；如果灯泡L 断路，则两灯均不发光，电流表无示数，
2
与题 意不符，故D错；故应选B。

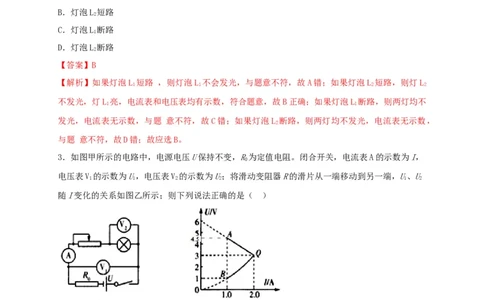

3．如图甲所示的电路中，电源电压U保持不变，R为定值电阻。闭合开关，电流表A的示数为I，
0
电压表V 的示数为U，电压表V 的示数为U；将滑动变阻器R的滑片从一端移动到另一端，U、U
1 1 2 2 1 2
随I变化的关系如图乙所示；则下列说法正确的是（ ）
A．电源电压为5.5 V
B．滑片在最右端时，定值电阻R的功率为6W
0
C．滑动变阻器的最大阻值为12.5 Ω
D．电灯的电阻随着电流的增大而减小
【答案】B

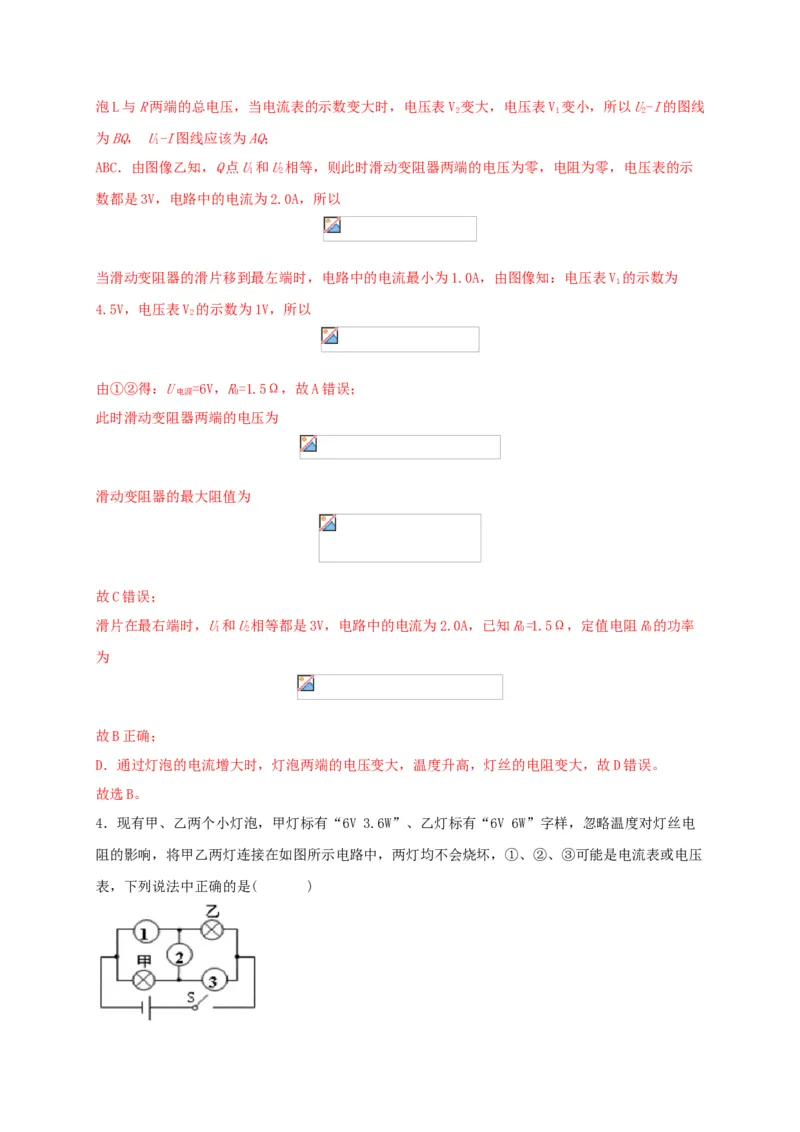

【解析】由图可知，灯泡L与R、R组成串联电路，电压表V 测量L两端的电压，电压表V 测量灯
0 2 1泡L与R两端的总电压，当电流表的示数变大时，电压表V 变大，电压表V 变小，所以U-I的图线
2 1 2
为BQ， U-I图线应该为AQ；
1
ABC．由图像乙知，Q点U和U相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示
1 2
数都是3V，电路中的电流为2.0A，所以
当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A，由图像知：电压表V 的示数为
1
4.5V，电压表V 的示数为1V，所以
2
由①②得：U =6V，R=1.5Ω，故A错误；
电源 0
此时滑动变阻器两端的电压为
滑动变阻器的最大阻值为
故C错误；
滑片在最右端时，U和U相等都是3V，电路中的电流为2.0A，已知R=1.5Ω，定值电阻R的功率
1 2 0 0
为
故B正确；
D．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D错误。
故选B。
4．现有甲、乙两个小灯泡，甲灯标有“6V 3.6W”、乙灯标有“6V 6W”字样，忽略温度对灯丝电
阻的影响，将甲乙两灯连接在如图所示电路中，两灯均不会烧坏，①、②、③可能是电流表或电压

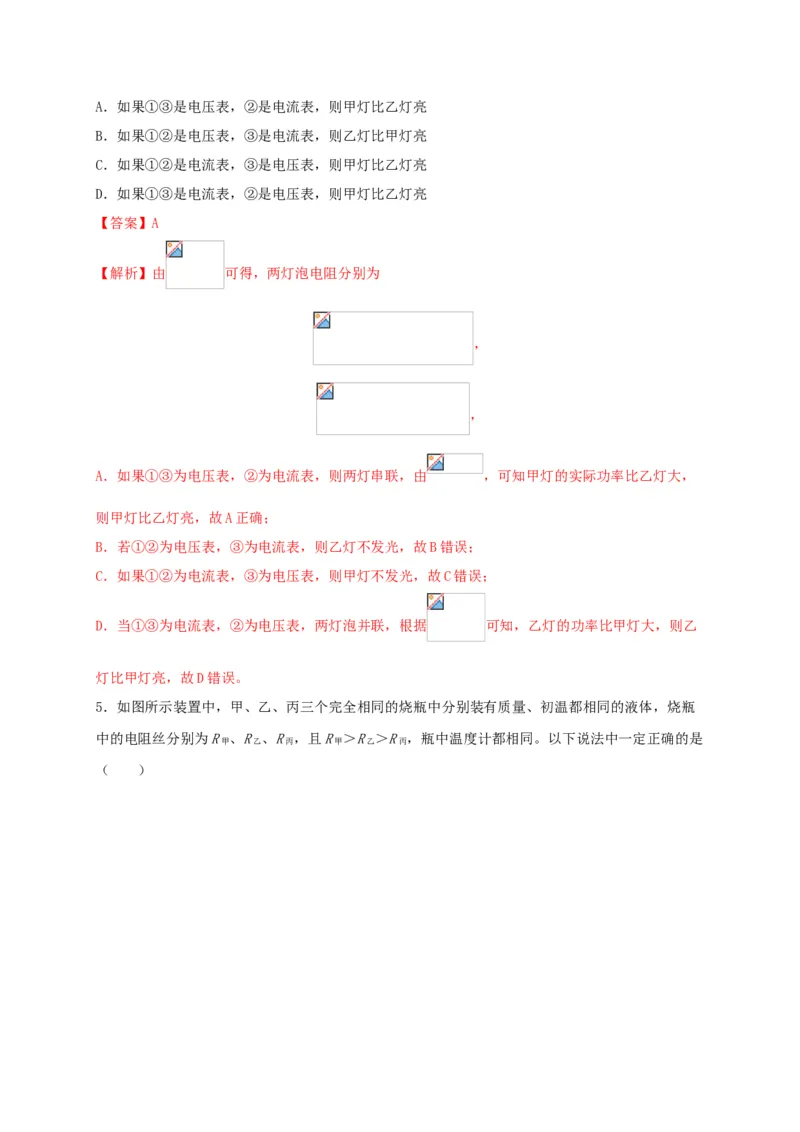

表，下列说法中正确的是( )A．如果①③是电压表，②是电流表，则甲灯比乙灯亮
B．如果①②是电压表，③是电流表，则乙灯比甲灯亮
C．如果①②是电流表，③是电压表，则甲灯比乙灯亮
D．如果①③是电流表，②是电压表，则甲灯比乙灯亮
【答案】A

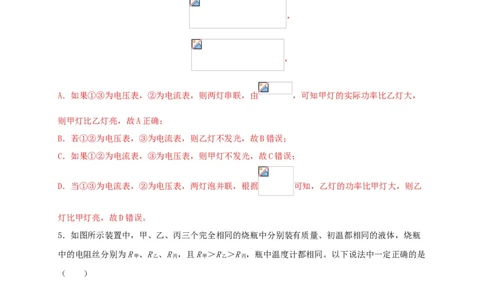

【解析】由 可得，两灯泡电阻分别为
，
，
A．如果①③为电压表，②为电流表，则两灯串联，由 ，可知甲灯的实际功率比乙灯大，
则甲灯比乙灯亮，故A正确；
B．若①②为电压表，③为电流表，则乙灯不发光，故B错误；
C．如果①②为电流表，③为电压表，则甲灯不发光，故C错误；
D．当①③为电流表，②为电压表，两灯泡并联，根据 可知，乙灯的功率比甲灯大，则乙
灯比甲灯亮，故D错误。

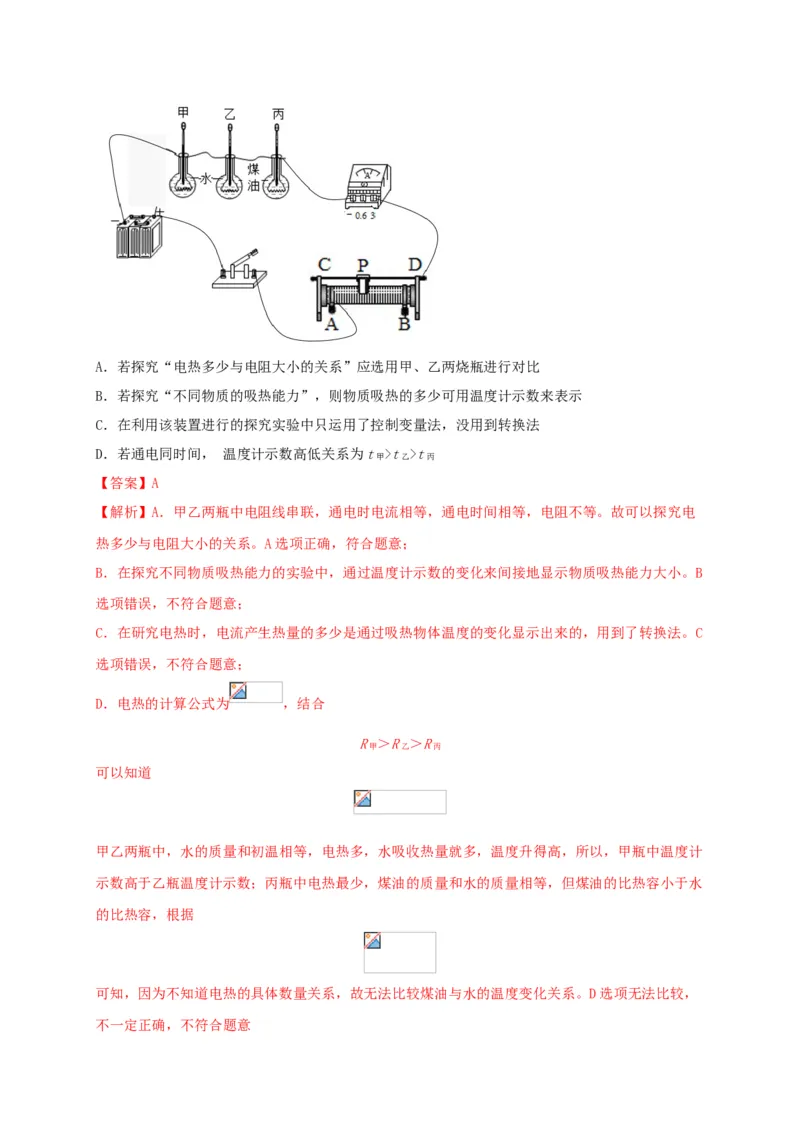

5．如图所示装置中，甲、乙、丙三个完全相同的烧瓶中分别装有质量、初温都相同的液体，烧瓶
中的电阻丝分别为R 、R 、R ，且R ＞R ＞R ，瓶中温度计都相同。以下说法中一定正确的是
甲 乙 丙 甲 乙 丙
（ ）A．若探究“电热多少与电阻大小的关系”应选用甲、乙两烧瓶进行对比
B．若探究“不同物质的吸热能力”，则物质吸热的多少可用温度计示数来表示
C．在利用该装置进行的探究实验中只运用了控制变量法，没用到转换法
D．若通电同时间， 温度计示数高低关系为t >t >t
甲 乙 丙
【答案】A
【解析】A．甲乙两瓶中电阻线串联，通电时电流相等，通电时间相等，电阻不等。故可以探究电
热多少与电阻大小的关系。A选项正确，符合题意；
B．在探究不同物质吸热能力的实验中，通过温度计示数的变化来间接地显示物质吸热能力大小。B
选项错误，不符合题意；
C．在研究电热时，电流产生热量的多少是通过吸热物体温度的变化显示出来的，用到了转换法。C
选项错误，不符合题意；
D．电热的计算公式为 ，结合
R ＞R ＞R
甲 乙 丙
可以知道
甲乙两瓶中，水的质量和初温相等，电热多，水吸收热量就多，温度升得高，所以，甲瓶中温度计
示数高于乙瓶温度计示数；丙瓶中电热最少，煤油的质量和水的质量相等，但煤油的比热容小于水
的比热容，根据
可知，因为不知道电热的具体数量关系，故无法比较煤油与水的温度变化关系。D选项无法比较，
不一定正确，不符合题意故选A。

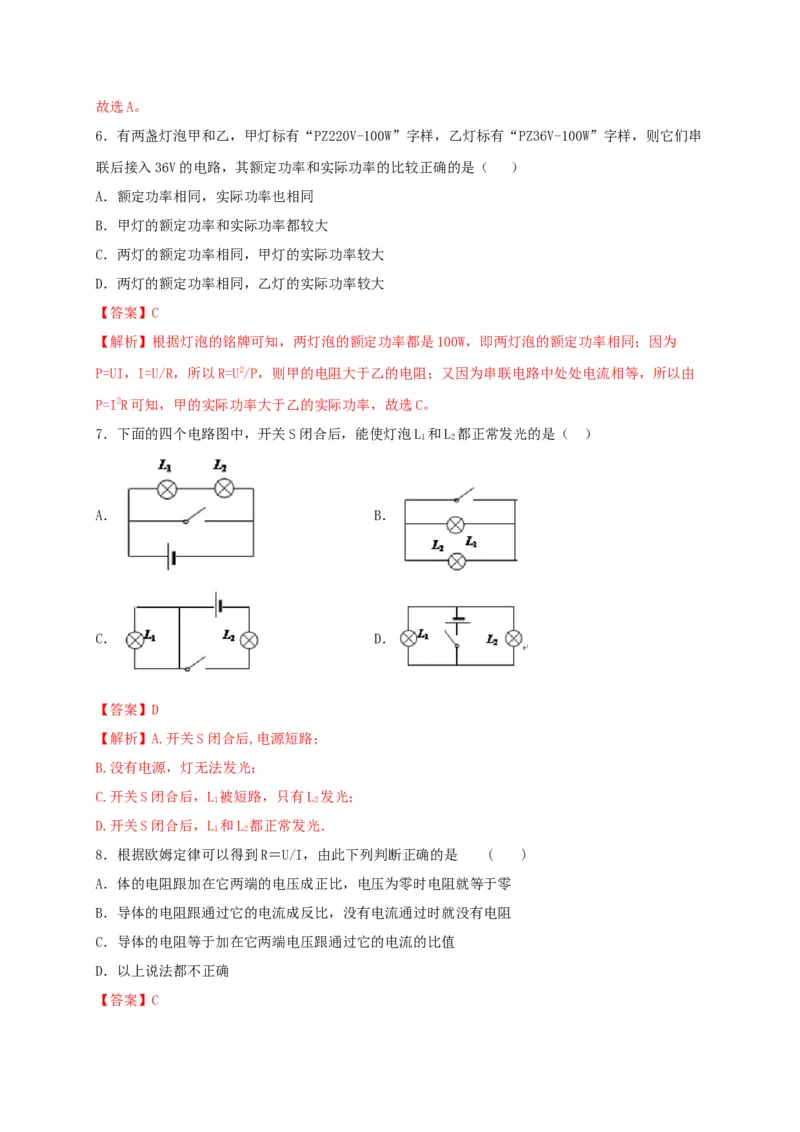

6．有两盏灯泡甲和乙，甲灯标有“PZ220V-100W”字样，乙灯标有“PZ36V-100W”字样，则它们串
联后接入36V的电路，其额定功率和实际功率的比较正确的是（ ）
A．额定功率相同，实际功率也相同
B．甲灯的额定功率和实际功率都较大
C．两灯的额定功率相同，甲灯的实际功率较大
D．两灯的额定功率相同，乙灯的实际功率较大
【答案】C
【解析】根据灯泡的铭牌可知，两灯泡的额定功率都是100W，即两灯泡的额定功率相同；因为
P=UI，I=U/R，所以R=U2/P，则甲的电阻大于乙的电阻；又因为串联电路中处处电流相等，所以由
P=I2R可知，甲的实际功率大于乙的实际功率，故选C。
7．下面的四个电路图中，开关S闭合后，能使灯泡L 和L 都正常发光的是（ ）
1 2
A． B．
C． D．
【答案】D
【解析】A.开关S闭合后,电源短路；
B.没有电源，灯无法发光；
C.开关S闭合后，L 被短路，只有L 发光；
1 2
D.开关S闭合后，L 和L 都正常发光．
1 2
8．根据欧姆定律可以得到R＝U/I，由此下列判断正确的是 ( )
A．体的电阻跟加在它两端的电压成正比，电压为零时电阻就等于零
B．导体的电阻跟通过它的电流成反比，没有电流通过时就没有电阻
C．导体的电阻等于加在它两端电压跟通过它的电流的比值
D．以上说法都不正确
【答案】C【解析】导体的电阻是导体本身的性质决定的，与电压、电流无关，所以AB错；导体的电阻大小
却等于加在它两端电压跟通过它两端电流的比值，故C对；C对D就错．
二、填空题（每小题2分，共20分）

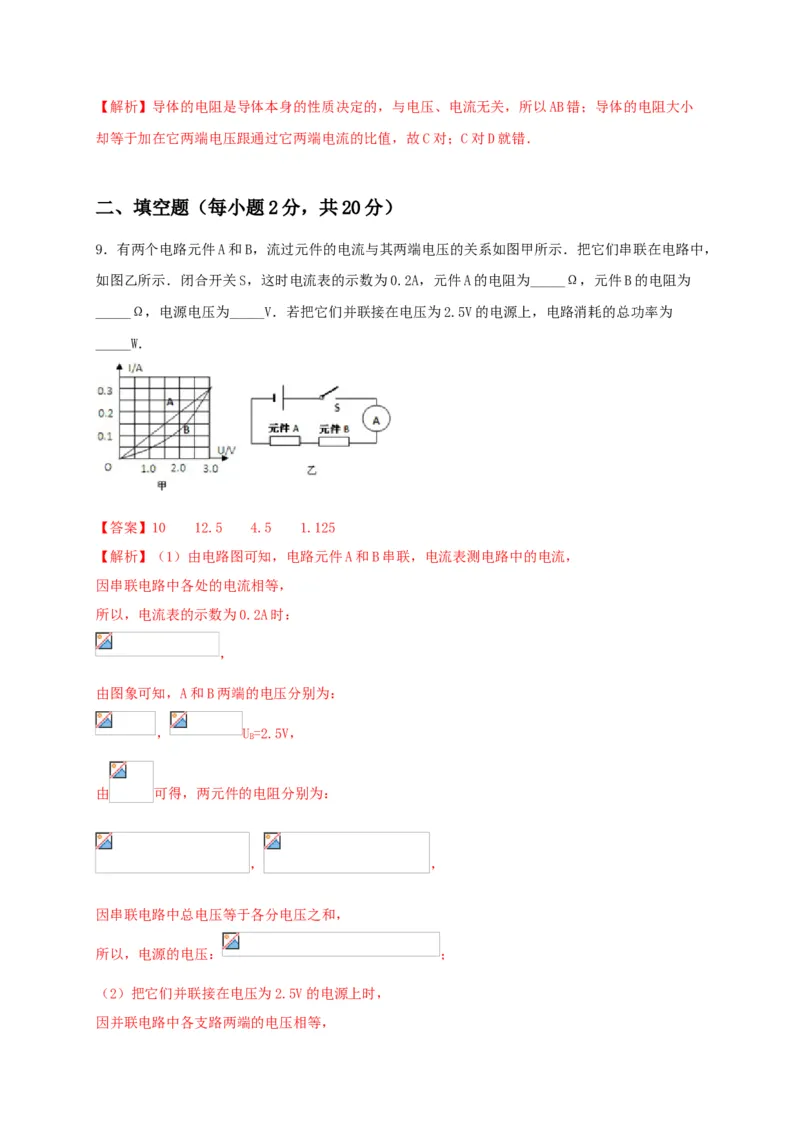

9．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示．把它们串联在电路中，
如图乙所示．闭合开关S，这时电流表的示数为0.2A，元件A的电阻为_____Ω，元件B的电阻为
_____Ω，电源电压为_____V．若把它们并联接在电压为2.5V的电源上，电路消耗的总功率为
_____W．
【答案】10 12.5 4.5 1.125
【解析】（1）由电路图可知，电路元件A和B串联，电流表测电路中的电流，
因串联电路中各处的电流相等，
所以，电流表的示数为0.2A时：
，
由图象可知，A和B两端的电压分别为：
， U=2.5V，
B
由 可得，两元件的电阻分别为：
， ，
因串联电路中总电压等于各分电压之和，
所以，电源的电压： ；
（2）把它们并联接在电压为2.5V的电源上时，
因并联电路中各支路两端的电压相等，所以， ，
由图象可知，通过两元的电流分别为：
， ，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流： ，
电路消耗的总功率：
．
故答案为 (1). 10 (2). 12.5 (3). 4.5 (4). 1.125

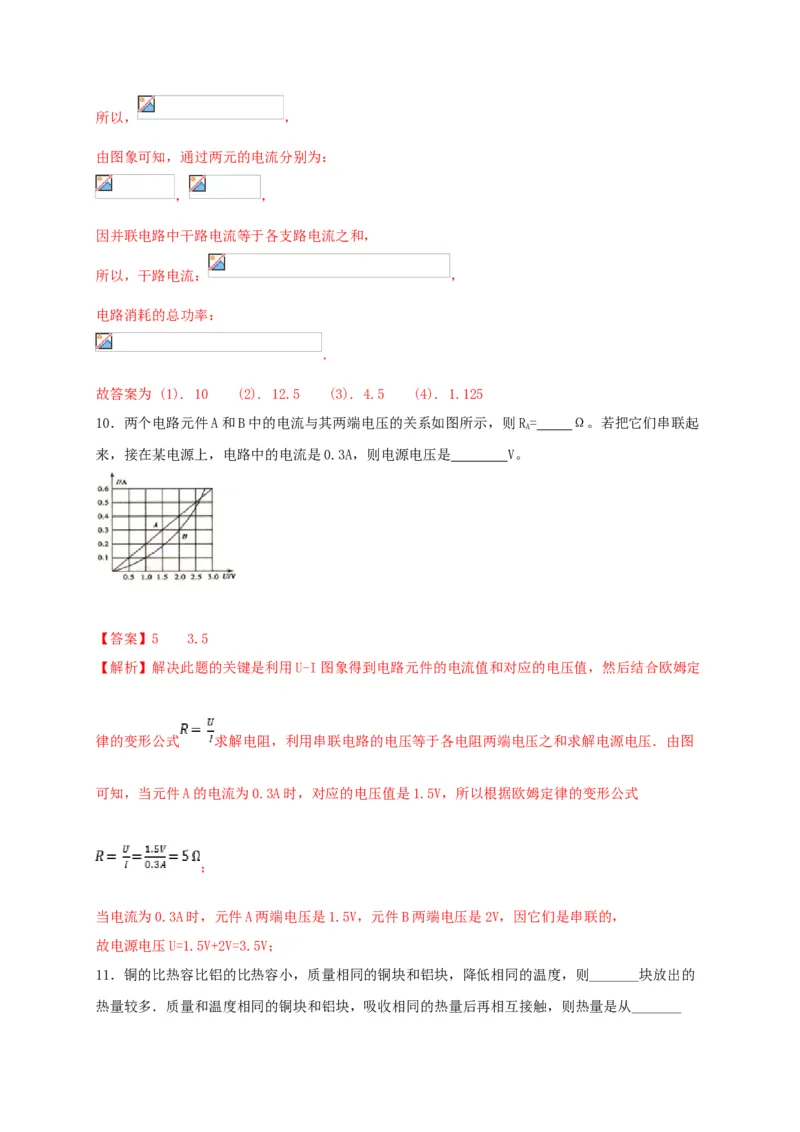

10．两个电路元件A和B中的电流与其两端电压的关系如图所示，则R= Ω。若把它们串联起
A
来，接在某电源上，电路中的电流是0.3A，则电源电压是 V。
【答案】5 3.5
【解析】解决此题的关键是利用U-I图象得到电路元件的电流值和对应的电压值，然后结合欧姆定
律的变形公式 求解电阻，利用串联电路的电压等于各电阻两端电压之和求解电源电压．由图
可知，当元件A的电流为0.3A时，对应的电压值是1.5V，所以根据欧姆定律的变形公式
；
当电流为0.3A时，元件A两端电压是1.5V，元件B两端电压是2V，因它们是串联的，
故电源电压U=1.5V+2V=3.5V；
11．铜的比热容比铝的比热容小，质量相同的铜块和铝块，降低相同的温度，则_______块放出的
热量较多．质量和温度相同的铜块和铝块，吸收相同的热量后再相互接触，则热量是从_______（选填“铜块传到铝块”或“铝块传到铜块”）．
【答案】铝 铜块传到铝块
【解析】铜的比热容比铝的比热容小，质量相同的铜块和铝块，降低相同的温度，根据 ，
比热容大的放出的热量多，即铝块放出的热量多；
质量和温度相同的铜块和铝块，吸收相同的热量后，根据 ，比热容小的升高的温度高，所
以铜升高的温度高，由热量总是由高温物体传递给低温物体，所以热量从铜块传到铝块．
故答案为(1). 铝 (2). 铜块传到铝块

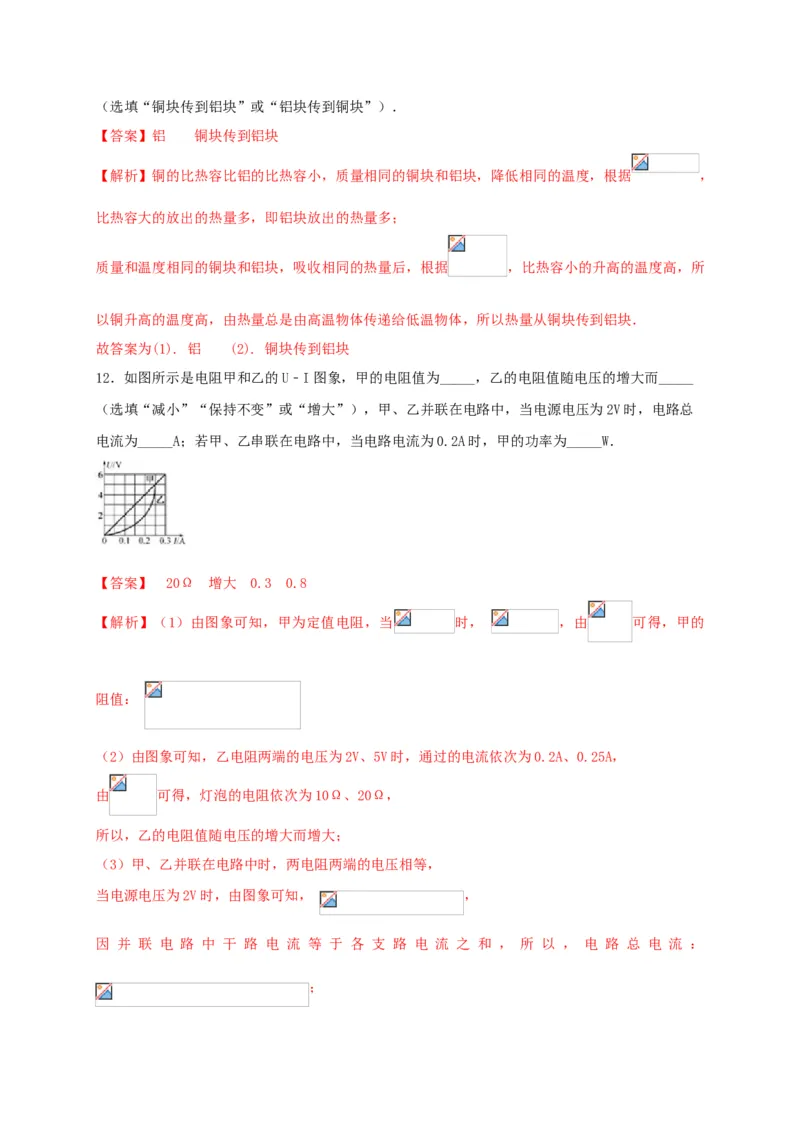

12．如图所示是电阻甲和乙的U﹣I图象，甲的电阻值为_____，乙的电阻值随电压的增大而_____
（选填“减小”“保持不变”或“增大”），甲、乙并联在电路中，当电源电压为2V时，电路总
电流为_____A；若甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为_____W．
【答案】 20Ω 增大 0.3 0.8
【解析】（1）由图象可知，甲为定值电阻，当 时， ，由 可得，甲的
阻值：
（2）由图象可知，乙电阻两端的电压为2V、5V时，通过的电流依次为0.2A、0.25A，
由 可得，灯泡的电阻依次为10Ω、20Ω，
所以，乙的电阻值随电压的增大而增大；
（3）甲、乙并联在电路中时，两电阻两端的电压相等，
当电源电压为2V时，由图象可知， ，
因 并 联 电 路 中 干 路 电 流 等 于 各 支 路 电 流 之 和 ， 所 以 ， 电 路 总 电 流 ：
；（4）甲、乙串联在电路中时，通过两电阻的电流相等，
当电路电流为0.2A时，由图象可知， 甲的功率： ．
故答案为：20Ω ；增大；0.3；0.8．

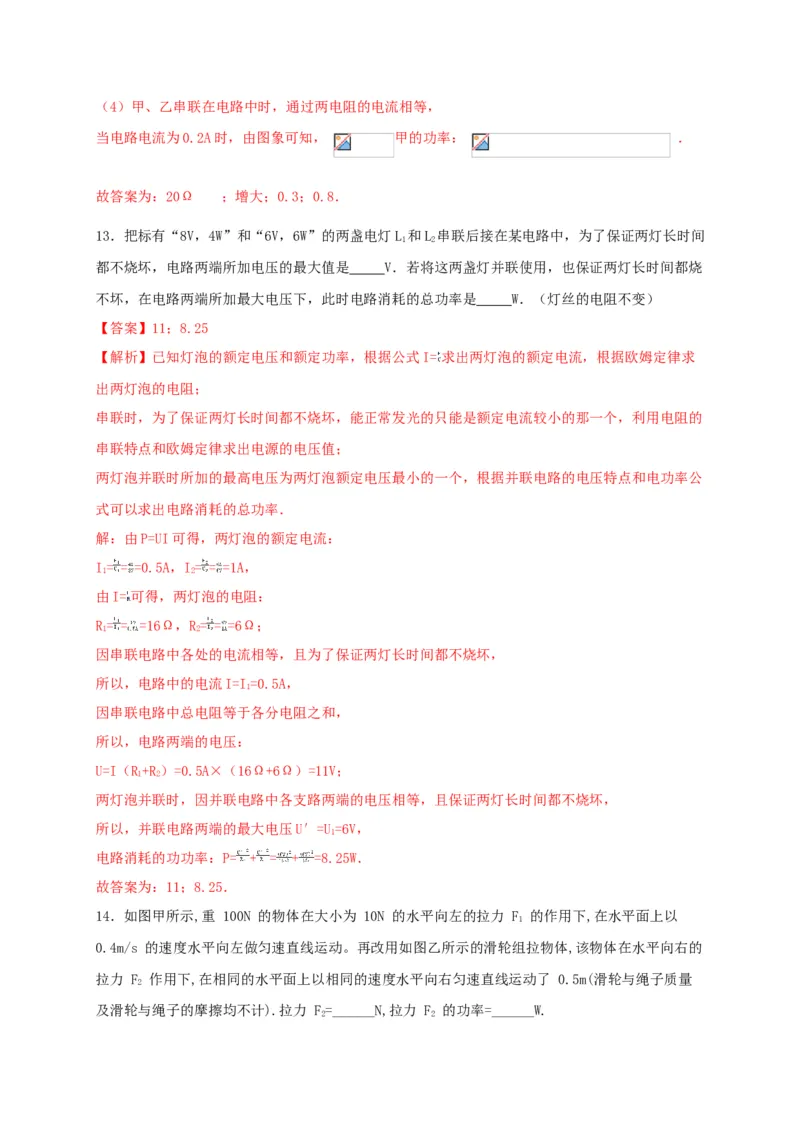

13．把标有“8V，4W”和“6V，6W”的两盏电灯L 和L 串联后接在某电路中，为了保证两灯长时间
1 2
都不烧坏，电路两端所加电压的最大值是 V．若将这两盏灯并联使用，也保证两灯长时间都烧
不坏，在电路两端所加最大电压下，此时电路消耗的总功率是 W．（灯丝的电阻不变）
【答案】11；8.25
【解析】已知灯泡的额定电压和额定功率，根据公式I= 求出两灯泡的额定电流，根据欧姆定律求
出两灯泡的电阻；
串联时，为了保证两灯长时间都不烧坏，能正常发光的只能是额定电流较小的那一个，利用电阻的
串联特点和欧姆定律求出电源的电压值；
两灯泡并联时所加的最高电压为两灯泡额定电压最小的一个，根据并联电路的电压特点和电功率公
式可以求出电路消耗的总功率．
解：由P=UI可得，两灯泡的额定电流：
I= = =0.5A，I= = =1A，
1 2
由I= 可得，两灯泡的电阻：
R= = =16Ω，R= = =6Ω；
1 2
因串联电路中各处的电流相等，且为了保证两灯长时间都不烧坏，
所以，电路中的电流I=I=0.5A，
1
因串联电路中总电阻等于各分电阻之和，
所以，电路两端的电压：
U=I（R+R）=0.5A×（16Ω+6Ω）=11V；
1 2
两灯泡并联时，因并联电路中各支路两端的电压相等，且保证两灯长时间都不烧坏，
所以，并联电路两端的最大电压U′=U=6V，
1
电路消耗的功功率：P= + = + =8.25W．
故答案为：11；8.25．
14．如图甲所示,重 100N 的物体在大小为 10N 的水平向左的拉力 F 的作用下,在水平面上以
1
0.4m/s 的速度水平向左做匀速直线运动。再改用如图乙所示的滑轮组拉物体,该物体在水平向右的
拉力 F 作用下,在相同的水平面上以相同的速度水平向右匀速直线运动了 0.5m(滑轮与绳子质量
2
及滑轮与绳子的摩擦均不计).拉力 F=______N,拉力 F 的功率=______W.
2 2【答案】 30 8
【解析】如图甲通过动滑轮拉着物体匀速运动，物体受力平衡。
当F 的大小为 10N 时，物体与地面的摩擦力为：
1
；
在F 作用下,在相同的水平面上以相同的速度水平向右匀速直线运动了 0.5m，则物体与地面间的
2
摩擦力不变，仍为20N；
如图乙，由两段绳子拉着物体，所以每段绳子的拉力为10N，动滑轮连着三段绳子，所以F 的大小
2
为：
；
当滑轮与绳子质量及滑轮与绳子的摩擦均不计时，F 做的功等于克服摩擦所做的功。
2
即：
运动时间为：
所以功率为： 。
15．如图甲所示是四冲程汽油机工作过程中的_____冲程，该过程的能量转化情况与图乙_____（相
同/不同）．若该汽油机1s内对外做功15次，则该汽油机曲轴的转速为_____r/min．为了降低汽
油机汽缸的温度，汽缸外有一个水箱体，使汽缸被水包围着，这是通过_____的方式减少汽缸内能
的，用水来包围汽油机汽缸是利用了水的_____较大的物理属性．
【答案】做功 相同 1800 热传递 比热容【解析】两气门都关闭，火花塞点火，活塞向下运动，该冲程是做功冲程，此冲程中，燃气的内能
转化为活塞的机械能；图乙中塞子的机械能由内能转化而来，故二者相同；汽油机在1s内完成了
15个循环，转15×2 30r，则1min转30×60 1800r，故该汽油机工作时飞轮的转速为1800r/
min. 为了避免汽油机在工作时温度升得太高，在设计制造时，汽缸外有一个水套，让汽缸被水包
围着，即通过水吸收热量而使得气缸温度降低，这是通过热传递的方式改变内能的；因为水的比热
容大，即相同质量的水和其他的液体相比较时，若都是升高1℃时，水能吸收的热量最多，用水冷
却效果最好．

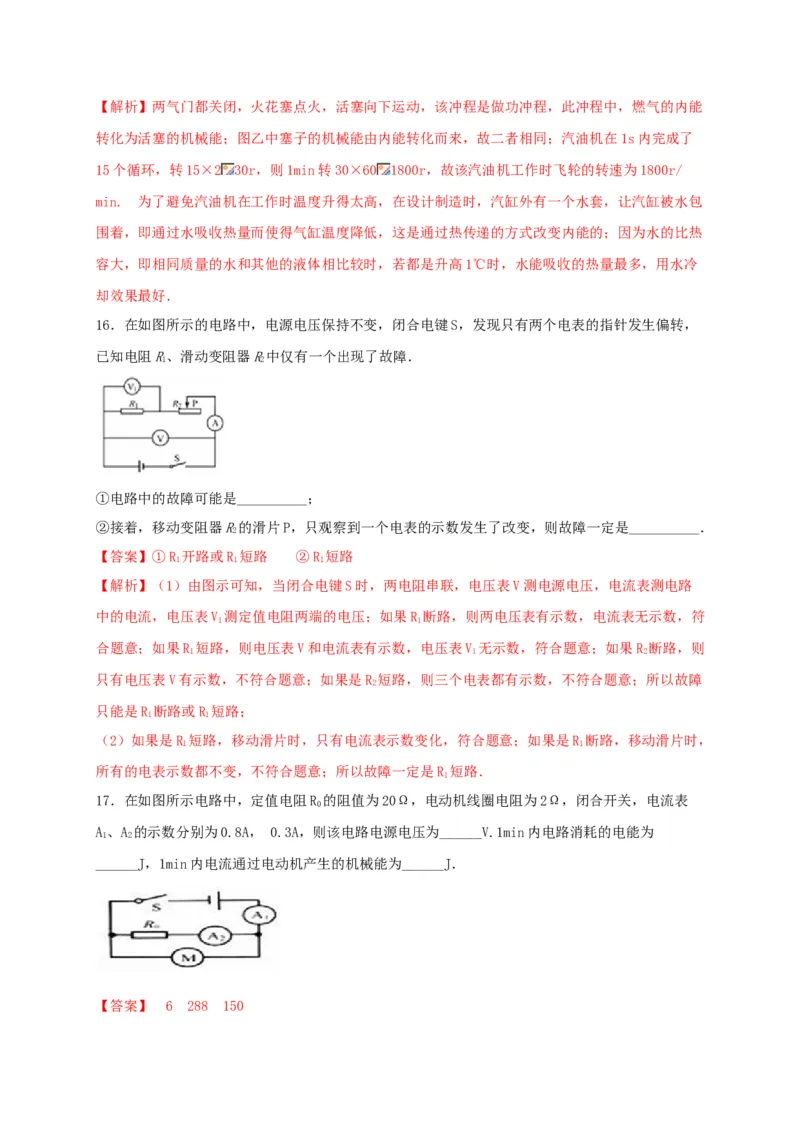

16．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，
已知电阻R、滑动变阻器R中仅有一个出现了故障．
1 2
①电路中的故障可能是__________；
②接着，移动变阻器R的滑片P，只观察到一个电表的示数发生了改变，则故障一定是__________．
2
【答案】①R 开路或R 短路 ②R 短路
1 1 1
【解析】（1）由图示可知，当闭合电键S时，两电阻串联，电压表V测电源电压，电流表测电路
中的电流，电压表V 测定值电阻两端的电压；如果R 断路，则两电压表有示数，电流表无示数，符
1 1
合题意；如果R 短路，则电压表V和电流表有示数，电压表V 无示数，符合题意；如果R 断路，则
1 1 2
只有电压表V有示数，不符合题意；如果是R 短路，则三个电表都有示数，不符合题意；所以故障
2
只能是R 断路或R 短路；
1 1
（2）如果是R 短路，移动滑片时，只有电流表示数变化，符合题意；如果是R 断路，移动滑片时，
1 1
所有的电表示数都不变，不符合题意；所以故障一定是R 短路．
1
17．在如图所示电路中，定值电阻R 的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表
0
A、A 的示数分别为0.8A， 0.3A，则该电路电源电压为______V.1min内电路消耗的电能为
1 2
______J，1min内电流通过电动机产生的机械能为______J．

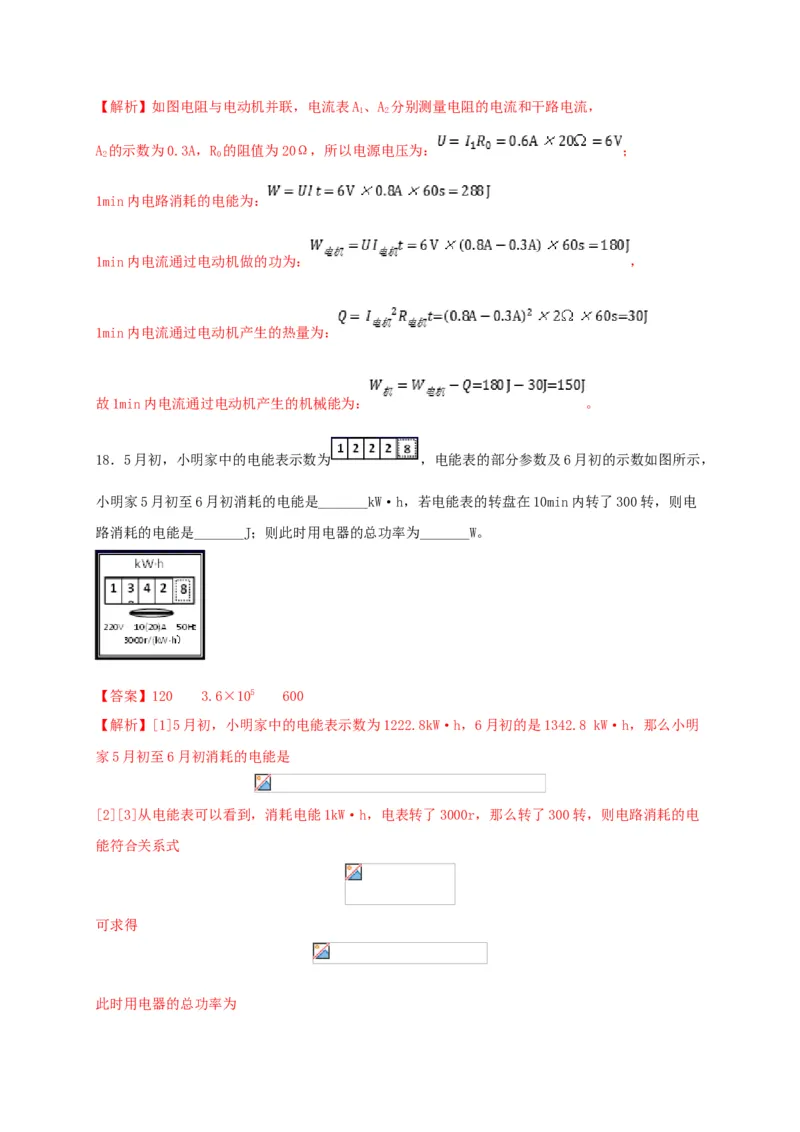

【答案】 6 288 150【解析】如图电阻与电动机并联，电流表A、A 分别测量电阻的电流和干路电流，
1 2
A 的示数为0.3A，R 的阻值为20Ω，所以电源电压为： ；
2 0
1min内电路消耗的电能为：
1min内电流通过电动机做的功为： ，
1min内电流通过电动机产生的热量为：
故1min内电流通过电动机产生的机械能为： 。
18．5月初，小明家中的电能表示数为 ，电能表的部分参数及6月初的示数如图所示，
小明家5月初至6月初消耗的电能是_______kW·h，若电能表的转盘在10min内转了300转，则电
路消耗的电能是_______J；则此时用电器的总功率为_______W。
【答案】120 3.6×105 600
【解析】[1]5月初，小明家中的电能表示数为1222.8kW·h，6月初的是1342.8 kW·h，那么小明
家5月初至6月初消耗的电能是
[2][3]从电能表可以看到，消耗电能1kW·h，电表转了3000r，那么转了300转，则电路消耗的电
能符合关系式
可求得
此时用电器的总功率为三、作图题（每小题6分，共12分）

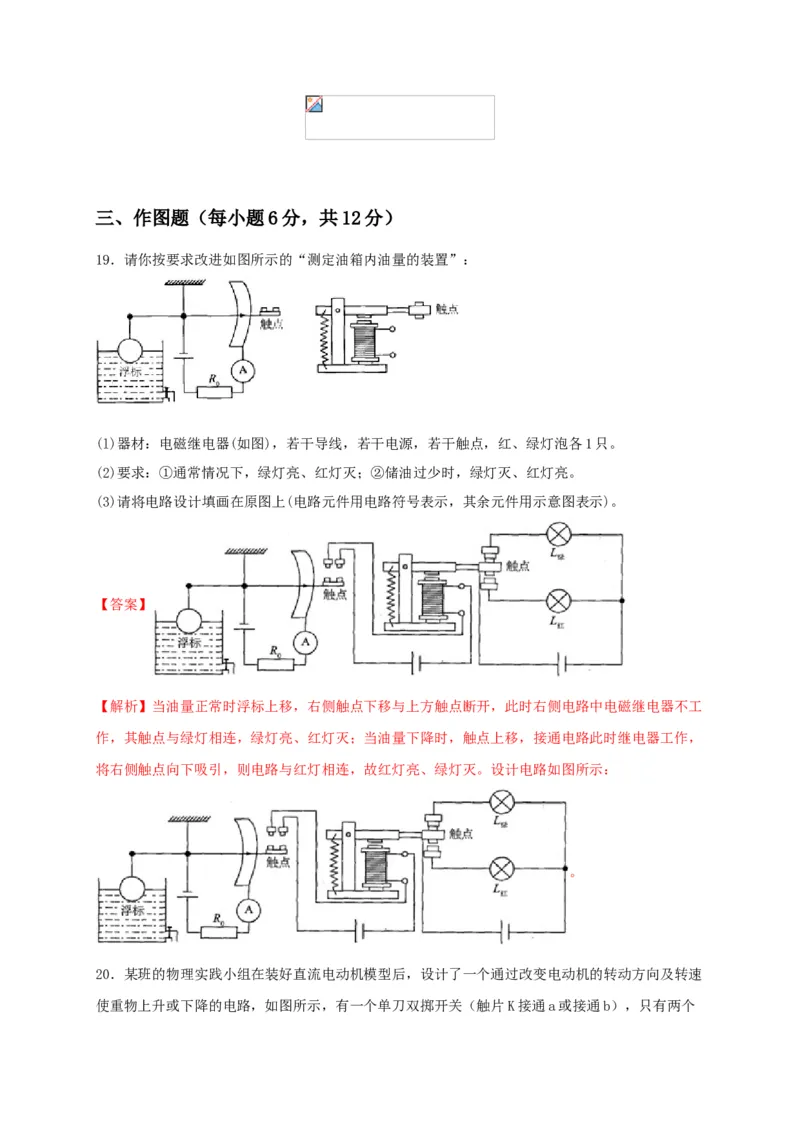

19．请你按要求改进如图所示的“测定油箱内油量的装置”：
(l)器材：电磁继电器(如图)，若干导线，若干电源，若干触点，红、绿灯泡各1只。
(2)要求：①通常情况下，绿灯亮、红灯灭；②储油过少时，绿灯灭、红灯亮。
(3)请将电路设计填画在原图上(电路元件用电路符号表示，其余元件用示意图表示)。
【答案】
【解析】当油量正常时浮标上移，右侧触点下移与上方触点断开，此时右侧电路中电磁继电器不工
作，其触点与绿灯相连，绿灯亮、红灯灭；当油量下降时，触点上移，接通电路此时继电器工作，
将右侧触点向下吸引，则电路与红灯相连，故红灯亮、绿灯灭。设计电路如图所示：
。

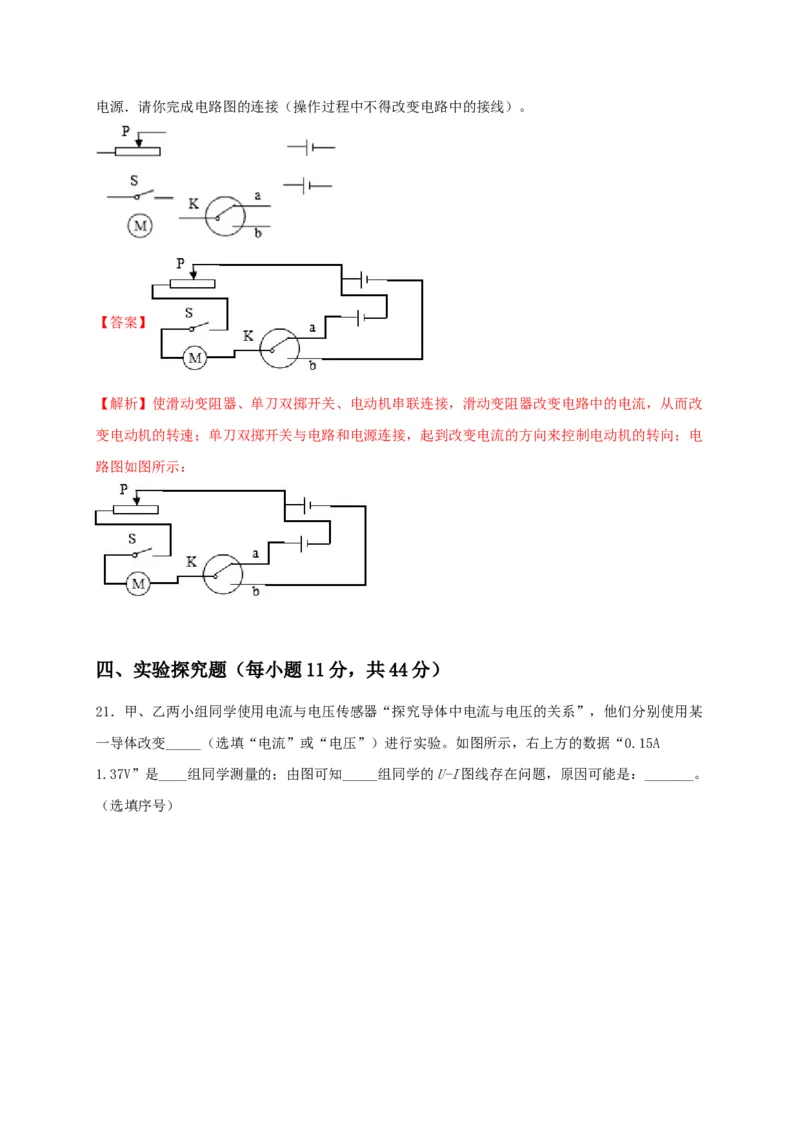

20．某班的物理实践小组在装好直流电动机模型后，设计了一个通过改变电动机的转动方向及转速
使重物上升或下降的电路，如图所示，有一个单刀双掷开关（触片K接通a或接通b），只有两个电源．请你完成电路图的连接（操作过程中不得改变电路中的接线）。
【答案】
【解析】使滑动变阻器、单刀双掷开关、电动机串联连接，滑动变阻器改变电路中的电流，从而改
变电动机的转速；单刀双掷开关与电路和电源连接，起到改变电流的方向来控制电动机的转向；电
路图如图所示：
四、实验探究题（每小题11分，共44分）

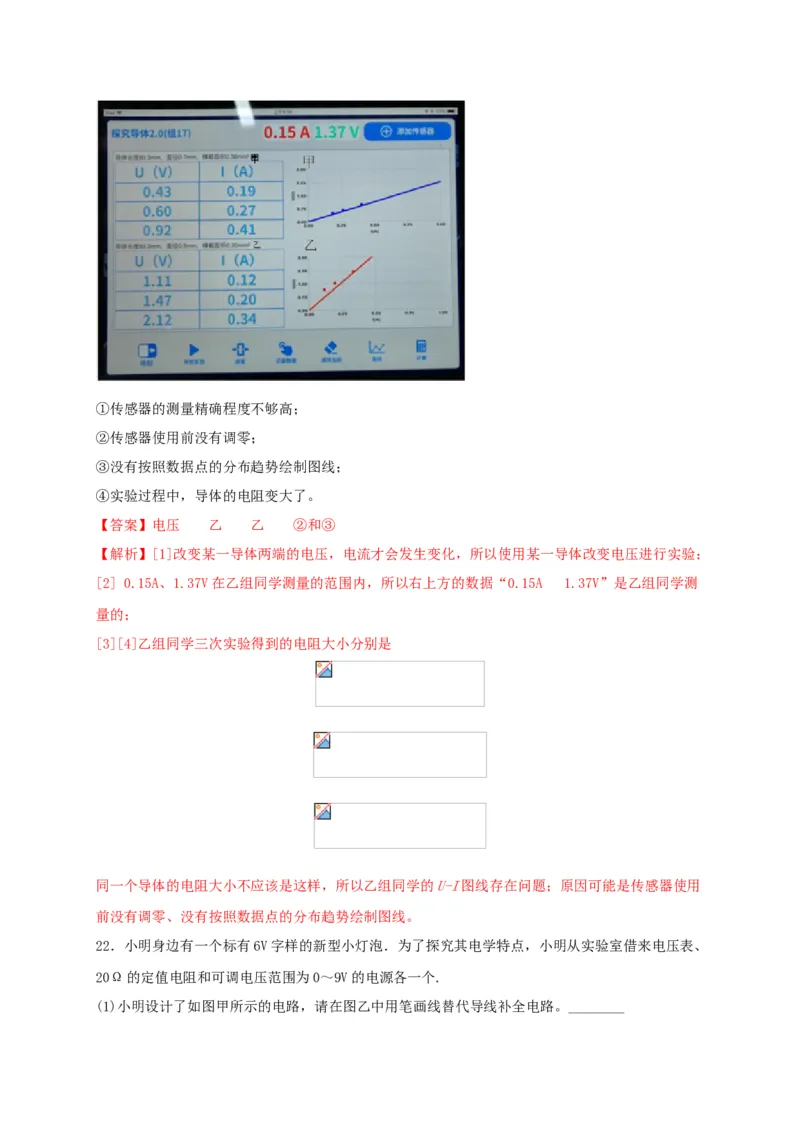

21．甲、乙两小组同学使用电流与电压传感器“探究导体中电流与电压的关系”，他们分别使用某
一导体改变_____（选填“电流”或“电压”）进行实验。如图所示，右上方的数据“0.15A
1.37V”是____组同学测量的；由图可知_____组同学的U-I图线存在问题，原因可能是：_______。
（选填序号）①传感器的测量精确程度不够高；
②传感器使用前没有调零；
③没有按照数据点的分布趋势绘制图线；
④实验过程中，导体的电阻变大了。
【答案】电压 乙 乙 ②和③
【解析】[1]改变某一导体两端的电压，电流才会发生变化，所以使用某一导体改变电压进行实验；
[2] 0.15A、1.37V在乙组同学测量的范围内，所以右上方的数据“0.15A 1.37V”是乙组同学测
量的；
[3][4]乙组同学三次实验得到的电阻大小分别是
同一个导体的电阻大小不应该是这样，所以乙组同学的U-I图线存在问题；原因可能是传感器使用
前没有调零、没有按照数据点的分布趋势绘制图线。

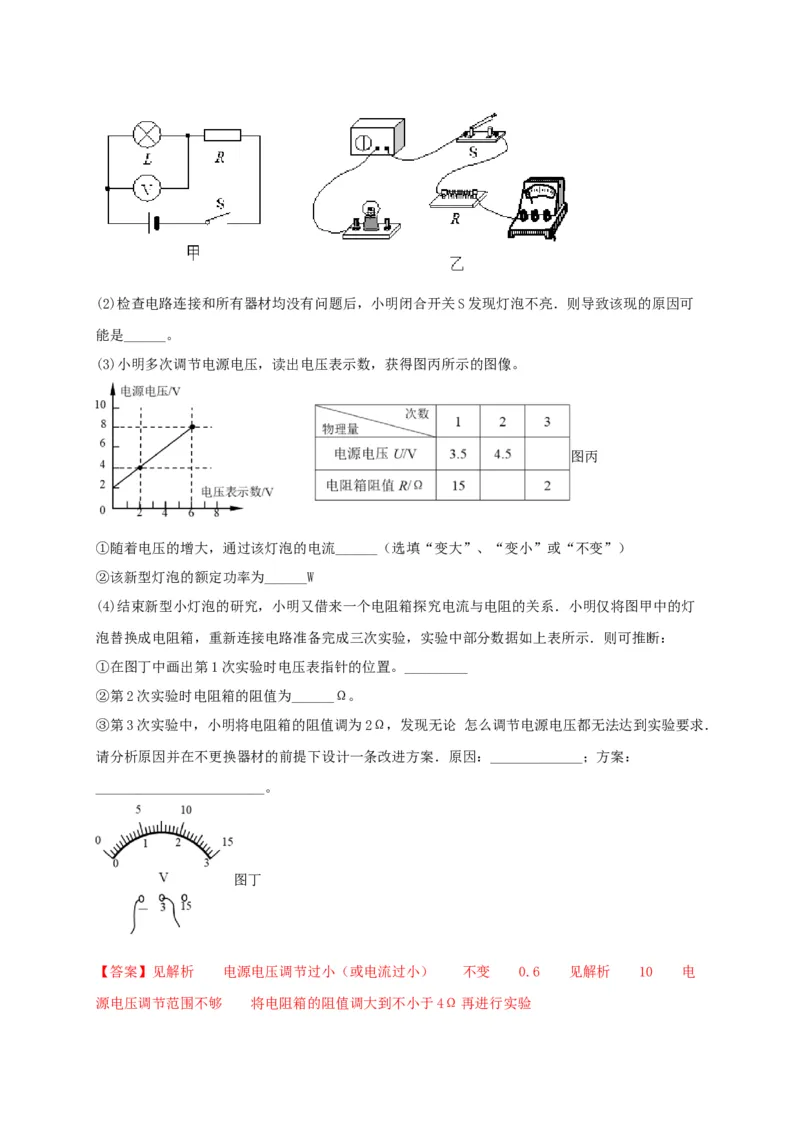

22．小明身边有一个标有6V字样的新型小灯泡．为了探究其电学特点，小明从实验室借来电压表、
20Ω的定值电阻和可调电压范围为0～9V的电源各一个.
(1)小明设计了如图甲所示的电路，请在图乙中用笔画线替代导线补全电路。________(2)检查电路连接和所有器材均没有问题后，小明闭合开关S发现灯泡不亮．则导致该现的原因可
能是______。
(3)小明多次调节电源电压，读出电压表示数，获得图丙所示的图像。
图丙
①随着电压的增大，通过该灯泡的电流______（选填“变大”、“变小”或“不变”）
②该新型灯泡的额定功率为______W
(4)结束新型小灯泡的研究，小明又借来一个电阻箱探究电流与电阻的关系．小明仅将图甲中的灯
泡替换成电阻箱，重新连接电路准备完成三次实验，实验中部分数据如上表所示．则可推断：
①在图丁中画出第1次实验时电压表指针的位置。_________
②第2次实验时电阻箱的阻值为______Ω。
③第3次实验中，小明将电阻箱的阻值调为2Ω，发现无论 怎么调节电源电压都无法达到实验要求．
请分析原因并在不更换器材的前提下设计一条改进方案．原因：_____________；方案：
________________________。
图丁
【答案】见解析 电源电压调节过小（或电流过小） 不变 0.6 见解析 10 电

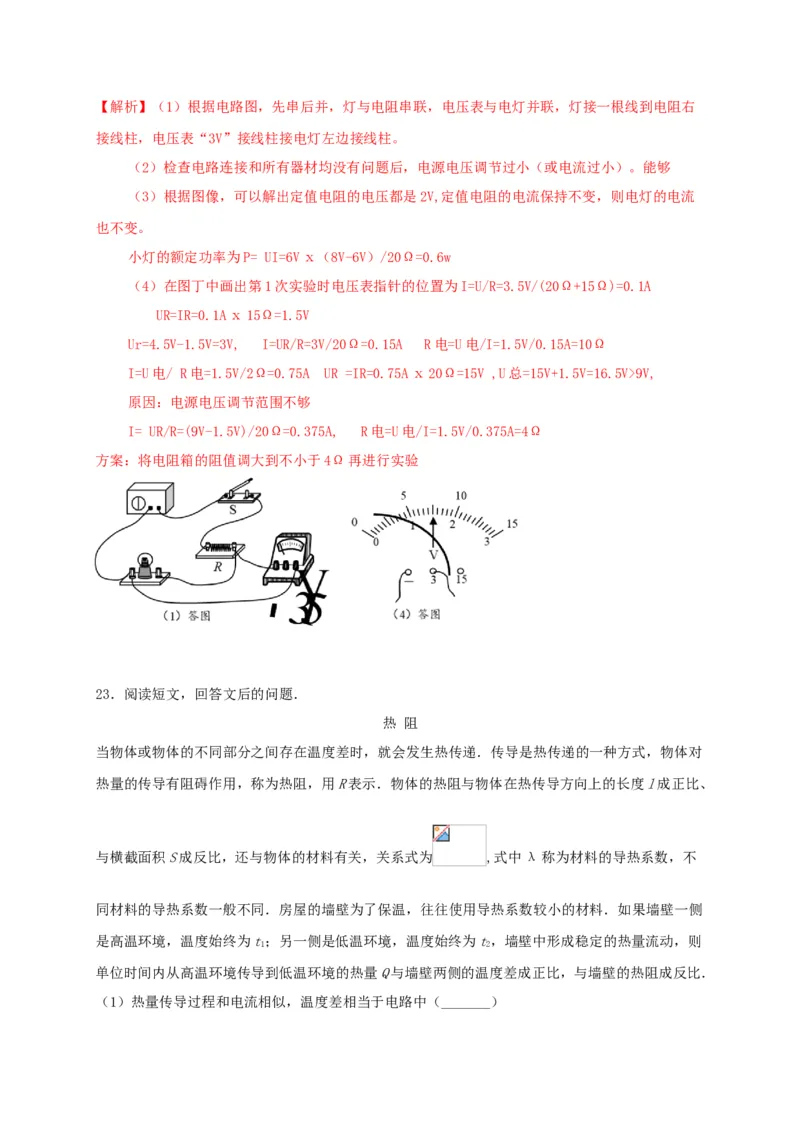

源电压调节范围不够 将电阻箱的阻值调大到不小于4Ω再进行实验【解析】（1）根据电路图，先串后并，灯与电阻串联，电压表与电灯并联，灯接一根线到电阻右
接线柱，电压表“3V”接线柱接电灯左边接线柱。
（2）检查电路连接和所有器材均没有问题后，电源电压调节过小（或电流过小）。能够
（3）根据图像，可以解出定值电阻的电压都是2V,定值电阻的电流保持不变，则电灯的电流
也不变。
小灯的额定功率为P= UI=6Vⅹ（8V-6V）/20Ω=0.6w
（4）在图丁中画出第1次实验时电压表指针的位置为I=U/R=3.5V/(20Ω+15Ω)=0.1A
UR=IR=0.1Aⅹ15Ω=1.5V
Ur=4.5V-1.5V=3V, I=UR/R=3V/20Ω=0.15A R电=U电/I=1.5V/0.15A=10Ω
I=U电/ R电=1.5V/2Ω=0.75A UR =IR=0.75Aⅹ20Ω=15V ,U总=15V+1.5V=16.5V>9V,
原因：电源电压调节范围不够
I= UR/R=(9V-1.5V)/20Ω=0.375A, R电=U电/I=1.5V/0.375A=4Ω
方案：将电阻箱的阻值调大到不小于4Ω再进行实验
23．阅读短文，回答文后的问题．
热 阻
当物体或物体的不同部分之间存在温度差时，就会发生热传递．传导是热传递的一种方式，物体对
热量的传导有阻碍作用，称为热阻，用R表示．物体的热阻与物体在热传导方向上的长度l成正比、
与横截面积S成反比，还与物体的材料有关，关系式为 ,式中λ称为材料的导热系数，不
同材料的导热系数一般不同．房屋的墙壁为了保温，往往使用导热系数较小的材料．如果墙壁一侧
是高温环境，温度始终为t；另一侧是低温环境，温度始终为t，墙壁中形成稳定的热量流动，则
1 2
单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比，与墙壁的热阻成反比．

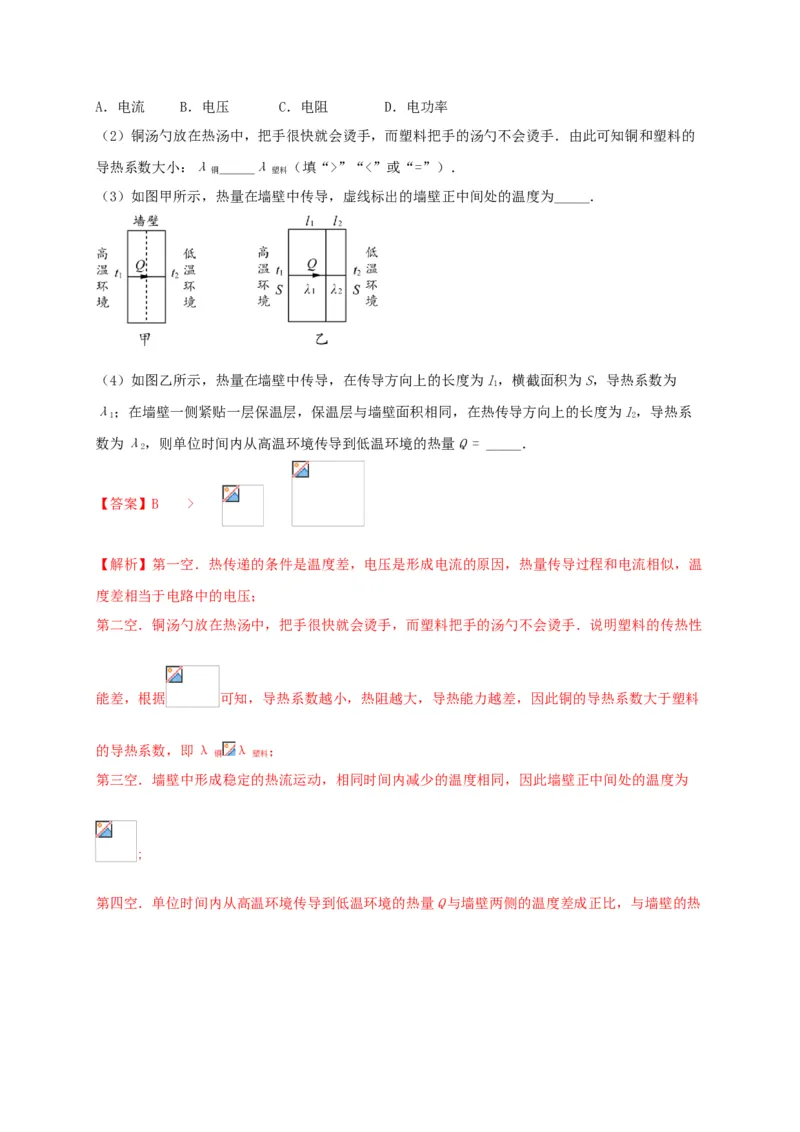

（1）热量传导过程和电流相似，温度差相当于电路中（_______）A．电流 B．电压 C．电阻 D．电功率
（2）铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手．由此可知铜和塑料的
导热系数大小：λ _____λ （填“>”“<”或“=”）．
铜 塑料
（3）如图甲所示，热量在墙壁中传导，虚线标出的墙壁正中间处的温度为_____．
（4）如图乙所示，热量在墙壁中传导，在传导方向上的长度为l，横截面积为S，导热系数为
1
λ；在墙壁一侧紧贴一层保温层，保温层与墙壁面积相同，在热传导方向上的长度为l，导热系
1 2
数为λ，则单位时间内从高温环境传导到低温环境的热量Q = _____．
2
【答案】B >
【解析】第一空．热传递的条件是温度差，电压是形成电流的原因，热量传导过程和电流相似，温
度差相当于电路中的电压；
第二空．铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手．说明塑料的传热性
能差，根据 可知，导热系数越小，热阻越大，导热能力越差，因此铜的导热系数大于塑料
的导热系数，即λ λ ；
铜 塑料
第三空．墙壁中形成稳定的热流运动，相同时间内减少的温度相同，因此墙壁正中间处的温度为
;
第四空．单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比，与墙壁的热阻成反比,则单位时间内从高温环境传导到低温环境的热量Q=

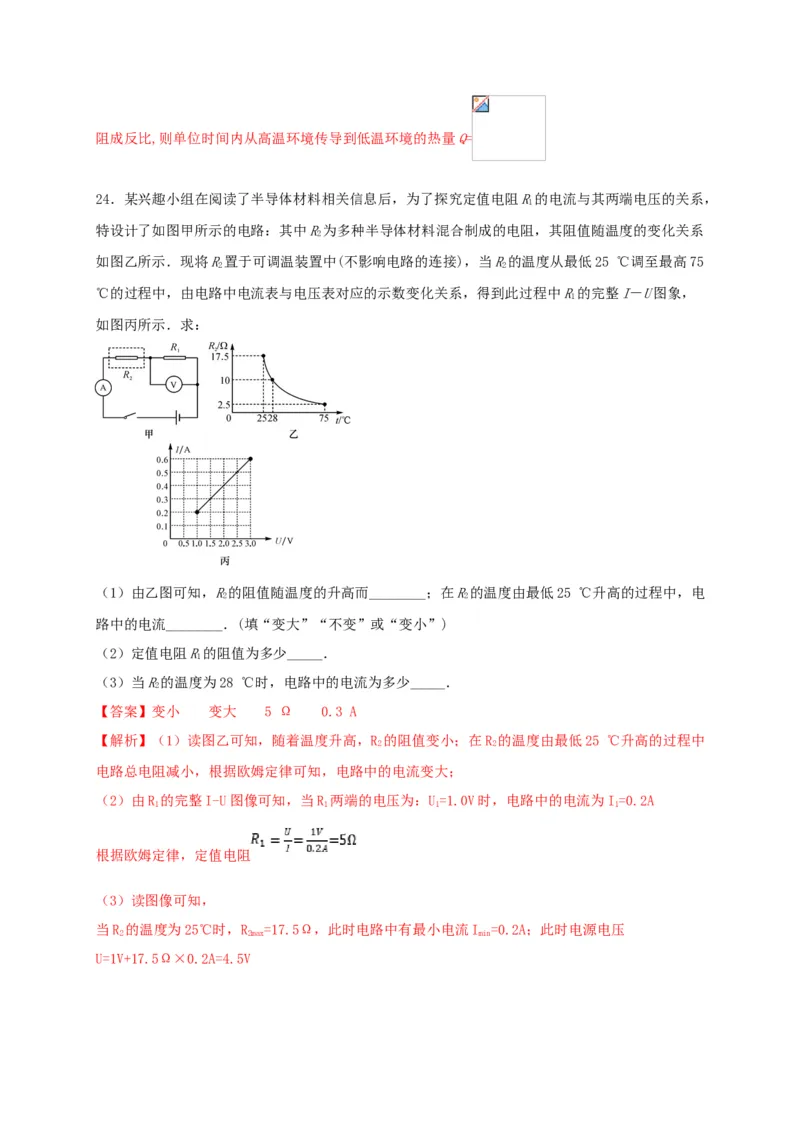

24．某兴趣小组在阅读了半导体材料相关信息后，为了探究定值电阻R的电流与其两端电压的关系，
1
特设计了如图甲所示的电路：其中R为多种半导体材料混合制成的电阻，其阻值随温度的变化关系
2
如图乙所示．现将R置于可调温装置中(不影响电路的连接)，当R的温度从最低25 ℃调至最高75
2 2
℃的过程中，由电路中电流表与电压表对应的示数变化关系，得到此过程中R的完整I－U图象，
1
如图丙所示．求：
（1）由乙图可知，R的阻值随温度的升高而________；在R的温度由最低25 ℃升高的过程中，电
2 2
路中的电流________．(填“变大”“不变”或“变小”)
（2）定值电阻R的阻值为多少_____．
1
（3）当R的温度为28 ℃时，电路中的电流为多少_____．
2
【答案】变小 变大 5 Ω 0.3 A
【解析】（1）读图乙可知，随着温度升高，R 的阻值变小；在R 的温度由最低25 ℃升高的过程中
2 2
电路总电阻减小，根据欧姆定律可知，电路中的电流变大；
（2）由R 的完整I-U图像可知，当R 两端的电压为：U=1.0V时，电路中的电流为I=0.2A
1 1 1 1
根据欧姆定律，定值电阻
（3）读图像可知，
当R 的温度为25℃时，R =17.5Ω，此时电路中有最小电流I =0.2A；此时电源电压
2 2max min
U=1V+17.5Ω×0.2A=4.5V当R 的温度为28 ℃时，R=10Ω，电路电流为 。
2 2
