2025环球网校一级建造师《通信与广电工程管理与实务》精讲班
第10讲
第1篇通信与广电工程技术
第2章通信与广电工程施工技术
2.1机房设备及天馈线安装
章节目录 2024 2023 2022 2021 2020 2019
机房设备安装 10 11 8 6 3 6
机房设备抗震和防雷接地 1 7 1
天馈线系统安装 2 5 6
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯

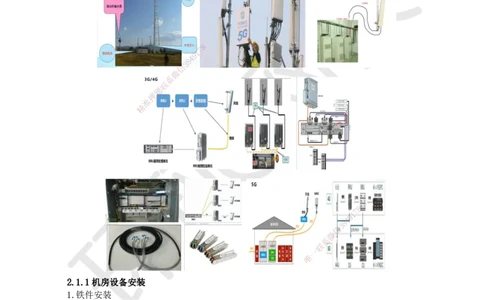

2.1.1机房设备安装
1.铁件安装
①安装前，检查材料质量。
②位置应符合设计平面图的要求；
③立柱应垂直，垂直偏差应不大于立柱全长的 1‰；【2020-9】【2023-案例四】
④列间撑铁应在一条直线上，对墙加固处应符合设计图要求；
⑤吊挂安装应牢固、垂直，膨胀螺栓孔宜避开机房主承重梁，无法避开时，孔位应选在距主承重
梁下沿120mm以上的侧面位置。一列有多个吊挂，应在一条直线上。
扫码关注更多内容
第 1 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

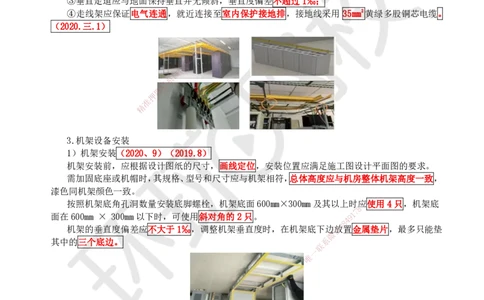

2.电缆走道及槽道安装（2020.9，2021.9）
①电缆主走道及槽道平面位置偏差不得超过50mm；
②水平走道与列架平行或直角相交，水平度每米偏差不超过2mm。
③垂直走道应与地面保持垂直并无倾斜，垂直度偏差不超过1‰；
④走线架应保证电气连通，就近连接至室内保护接地排，接地线采用 35mm2黄绿多股铜芯电缆。
（2020.三.1）
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
3.机架设备安装
1）机架安装（2020、9）（2 019.8）
机架安装前，应根据设计图纸的 尺寸，画线定位，安装位置应满足施工图设计平面图的要求。
需加固底座或机帽时，其规格、型号和 尺寸应与机架相符，总体高度应与机房整体机架高度一致，
漆色同机架颜色一致。
按照机架底角孔洞数量安装底脚螺栓，机架底面600mm×300mm及其以上时应使用4只，机架底
8
面在600mm × 300mm以下时，可使用斜对角的2 只。 9 1
7
8
4
机架的垂直度偏差应不大于1‰，调整机架垂直 度时，在机架底下边信放
3
置金属垫片，最多只能垫
微
其中的三个底边。 系
联
一
唯
一列有多个机架时，先安装列头首架（电源柜），然后依次安装其余各机架，整列机架前后每米
允许偏差为3mm,机架之间的缝隙上下应均勻一致，且不应大于 3mm，机门安装位置应正确，开启灵
活。机架、列架标志应正确、清晰、齐全。
扫码关注更多内容
第 2 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
2）子架安装（2019.四.2）
①子架安装位置应满足设计要求。
②子架与机架的加固应牢固.端正，满足设备装配要求，不得影响机架的整体形状和机架门的顺
畅开合。

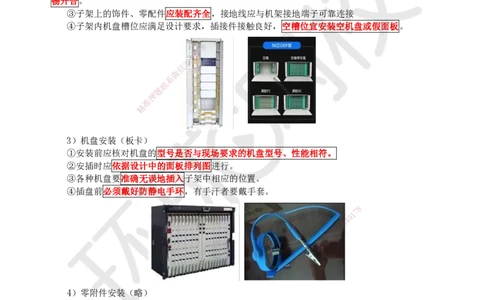

③子架上的饰件、零配件应装配齐全，接地线应与机架接地端子可靠连接
④子架内机盘槽位应满足设计要求，插接件接触良好，空槽位宜安装空机盘或假面板。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
3）机盘安装（板卡）
①安装前应核对机盘的型号是 否与现场要求的机盘型号、性能相符。
②安插时应依据设计中的面板排 列图进行。
③各种机盘要准确无误地插入子架中 相应的位置。
④插盘前必须戴好防静电手环，有手汗 者要戴手套。
8
1
7
9
8
4
信
3
微
系
联
一
唯
4）零附件安装（略）
5）分路系统、馈管安装
安装螺钉穿行方向应对准天线所在方向，安装馈管时必须使用专用力矩扳手，防止用力过大使馈
管变形。
扫码关注更多内容
第 3 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
6）波导充气机和外围控制箱安装
采用壁挂式安装的设备时，设备底部应距室内地面1.5m，原则上尽可能靠近走线架安装，以便于
布线。烟雾、火情探头应装在机房棚顶上；门开关告警应装在门框内侧，压接点松紧位置应合适。

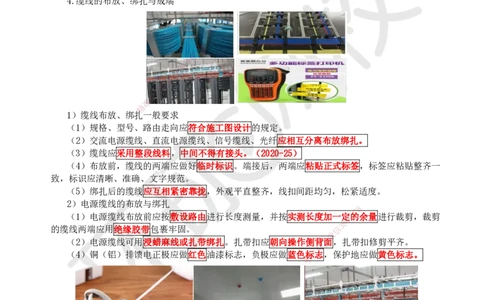

4.缆线的布放、绑扎与成端
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
1）缆线布放、绑扎一般要求
（1）规格、型号、路由走向应符合施工图设计的规定。
（2）交流电源缆线、直流 电源缆线、信号缆线、光纤应相互分离布放绑扎。
（3）缆线应采用整段线料， 中间不得有接头。（2020-25）
（4）布放前，缆线的两端应做好 临时标识。端接后，两端应粘贴正式标签，标签应粘贴整齐一
致，标识应清晰、准确、文字规范。
（5）绑扎后的缆线应互相紧密靠拢，外 观平直整齐，线扣间距均匀，松紧适度。
2）电源缆线的布放与绑扎
8
（1）电源缆线布放前应按敷设路由进行长度 测量，并按实测长度加一定9 1的
7
余量进行裁剪，裁剪
8
4
的缆线两端应用绝缘胶带包裹牢固。 信
3
微
（2）电源缆线可用浸蜡麻线或扎带绑扎。扎带扣应 朝向操作侧背系面，扎带扣修剪平齐。
联
一
（4）铜（铝）排馈电正极应做红色油漆标志，负极应做 蓝色
唯
标志，保护地应做黄色标志。
3）信号电缆的布放与绑扎
（1）电缆布放前应按敷设路由进行长度测量，并按实测长度加一定的余量进行裁剪。
（2）电缆在走线架上应横平竖直，不得交叉。从走线架下线时应垂直于所接机柜。
（3）电缆转弯应均匀圆滑，转弯的曲率半径应大于电缆直径的 10倍。
（4）电缆可用浸蜡麻线或扎带绑扎。布放槽道电缆可以不绑扎，槽内电缆应顺直，尽量不交叉。
扫码关注更多内容
第 4 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（5）电缆绑扎应排列整齐、顺直，外皮无损伤。在电缆进出槽道部位和电缆转弯处可用塑料皮
衬垫，防止割破电缆外皮。
（6）同一机柜不同线缆的垂直部分分开绑扎时，扎带应尽量保持在同一水平面上。
（7）使用扎带绑扎时，扎带扣应朝向操作侧背面，扎带扣修剪平齐。
4）光纤布放
（1）收信、发信排列方式应符合维护习惯。
（3）光纤宜布放在光纤护槽内，并保持光纤顺直，无明显扭绞。无光纤护槽时，光纤应加穿光
8
纤保护管，并与电缆分开放置。 1 7
9
4
8
3
信
微
系
联
题
押
准
精
（4）光纤从护槽引出宜采用螺纹 光纤保护管保护。
（5）不可用电缆扎带直接捆绑无套 管保护的光纤，宜用扎线绑扎或自粘式绷带缠扎
（6）光纤活接头侧应留一定的富余，一 般不宜超过2m。光纤曲率半径应不小于30mm。（2023
案例四）
8
1
7
9
8
4
信
3
微
系
联
一
唯
5）电源缆线的成端
（1）10mm2及以下的单股电力线采用打接头圈连接。
（2）10mm2以上的电力电缆应采用铜（铝）鼻子压接。
（5）铜鼻子压接管外侧应采用绝缘材料保护，直流电源正极用红色、负极用蓝色、保护地用黄
色或黄绿色。（2022-11，2023案例一）
（6）电源线连接时应确保供电侧熔丝或空气开关处于断开状态，电缆接线端子采用绝缘材料包
裹严实，依次连接保护地、工作地和工作电源（2023单12、2024案例一），先连接供电侧端子，后
连接受电侧端子。
扫码关注更多内容
第 5 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
6）信号电缆的成端
（3）配线架侧制作缆线端头时应确保设备侧与设备物理断开。
8
7
1
9
4
8
3
信
微
系
联
（4）双绞线电缆应按照题设计规定或使用需要采用直通连接或交叉连接方式制作 RJ-45 插头（水
押
晶头），并注意把芯线插准入到插头线槽的根部，用压线钳将插头压实，用仪表测试合格后方可使用。
精
8
（7）当信号线采用绕接方式终端时，应使用 绕线枪。 9 1
7
8
4
（8）当信号线采用卡接方式终端时，卡线钳应与 接线端子保持垂直信，
3
压下时发出回弹响声说明
微
卡接完成，同时多余线头应自动剪断。 系
联
一
唯
5.设备的通电检查（2019.11）
1）通电前的检查
（1）关断设备架内输入输出空气开关，检查架内电源线连接是否正确、牢固。
（2）用仪表检查正负极间的电阻，确保无短路情况。
（3）机架和机框内部应清洁，清除焊锡、芯线头、脱落的紧固件或其他异物。
（4）架内无断线混线，开关、旋钮、继电器、印刷电路板齐全，插接牢固。
（5）各接线器、连接电缆插头连接应正确、牢固、可靠。
扫码关注更多内容
第 6 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（6）接线端子插接应正确无误。
2）通电检查（2019.11）
（1）接通机架供电侧开关或保险，在机架电源输入端应检查电源电压、极性、相序。
（2）接通机架告警保险。
（3）开启机架主用电源开关，逐级接通各输出空气开关。
（4）开启机架备用电源开关，关断主用电源开关，观察设备是否仍正常运行。
上述机架加电过程中，应随时检查各种信号灯、电表指示是否符合规定，如有异常，应立即关机
检查。
安装机盘时，如发现个别单盘有问题，应换盘试验，确认故障原因。加电检查时，应戴防静电手
环，手环与机架接地点应接触良好。
8
7
1
9
4
8
3
信
微
系
联
6.设备的割接、拆旧、题搬迁、换裝（2021.25）（2018.27）（2024.10）
押
1）设备的割接【20准22-25】
精
（1）新安装设备应进行本机测试，保证其满足入网要求。
（2）布放好“与旧设备连接的设备”与新设备之间的连接线。
（3）编写割接报告，报建 设单位审批。
（4）由建设单位负责组织， 施工单位协助，按计划和步骤割接。
（5）新设备割接入网后，及时做 好测试工作。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2）拆除旧设备
（1）拆除旧设备时，不得影响在用设备的正常运行。
（2）拆除过程应遵循的原则：先拆除备用电路，后拆除主用电路；先拆除支路，后拆除群路；
先拆除线缆，后拆除设备；先拆除设备，后拆除走线架；先拆除电源线，后拆除信号线。（口诀：
缆备电信支群，备主备走）
（3）拆除时应使用绝缘工具（扳手或起子），并将拆下的缆线端头作绝缘处理，防止短路。
（4）拆除线缆时应注意对非拆除线缆的保护。线缆翻越电缆槽时，应在线缆下方垫衬保护垫，避
免划伤线缆外皮。
（5）拆除的线缆两端应做好绝缘防护和标记，应按规格、型号、长度分类盘好，整齐摆放到指
定地点。
（6）拆除光纤时，不得影响其他光纤的正常运行。
扫码关注更多内容
第 7 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
3）设备的搬迁、换装
（1）在用设备搬迁、换装前应制定详细的搬迁、换装方案及计划，报建设单位审批，申请停电
路时间，提前做好新机房的天馈线系统、电源系统、走线架及线缆的布放准备工作。
（2）设备的搬迁、换装工作由建设单位负责组织，施工单位协助进行，并做好各项准备工作。
（3）迁装旧设备，在搬迁前应进行单机、通道等主要指标测试，并做好记录。迁装后应能达到
原有水平。
2.1.2机房设备抗震和防雷接地
8
1.通信设备的抗震措施 1 7
9
4
8
（1）加固成网，构件之间成为3一个整体。
信
微
（2）设备顶部与列架上粱系加固，设备下部与不可移动的地面加固，整列机架间应使用连接板连为
联
一体。 题
押
（3）机房的承重房柱准应采用“包柱子”的方式与机房加固件连为一体。
精
8
（7）铺活动地板机房，机架不能加固在活动 地板上，应加工与机架截面9 1相
7
符并与地板高度一致
8
4
的底座，若多个机架并排，底座可做成与机架排列长 度相同的尺寸。 信
3
微
系
联
一
唯
（9）如遇到加固点为窗户等无法加固时，应使用长槽钢跨过窗户进行加固。
扫码关注更多内容
第 8 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（10）加固材料用 50mm×50mm×5mm角钢，也可用 5号槽钢或铝型材，加工机架底座可采用 50mm
×75mm×6mm 角钢。
2.通信设备的防雷措施
8
7
1
9
4
8
3
信
微
系
联
题
押
１）天馈线避雷（2准016.15）
精
（1）通信局（站）的天线必须安装避雷针，避雷针必须高于天线最高点的金属部分 1m 以上。
（3）天线应该安装在 45°避雷区域内。
（5）馈线金属护套应在顶 端及
进入机房入口处的外侧作保护 接地。
8
1
7
9
8
4
信
3
微
系
联
唯
一
（8）通信局（站）建筑物上的航空障碍信号灯、彩灯及其他用电设备的电源线，应采用具有金
属护套的电力电缆，或将电源线穿入金属管内布放，其电缆金属护套或金属管道应每隔10m 就近接地
一次。电源芯线在机房入口处应就近对地加装保安器。
4）接地系统的检查（2017.29）（2021.10）
扫码关注更多内容
第 9 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（1）接地系统包括室内部分、室 外部分及建筑物的地下接地网。
（2）接地系统室外部分包括建筑物 接地、天线铁塔接地以及天馈线的接地，其作用是迅速泄放
雷电引起的强电流（2023单13），接地线应 尽可能直线走线，室外接地排应为镀锡铜排。
（3）为保证接地系统有效，不允许在接地系统中的连接通路设置开关、熔丝类等可断开器件。
8
（4）埋设于建筑物地基周围和地下的接地网 是各种接地的源头，其露出地9 1
7
面的部分称作接地桩，
8
4
各种接地铜排都要通过接地引入线连至接地桩。 信
3
微
（5）接地引入线长度不应超过30m。当采用热镀锌 扁钢材料，截面系积应不小于 40mm×4mm；当采
联
用铜芯电缆时，铜导线截面积不小于95mm2。（2023年案例 一）
唯
一
（6）室外接地点应采用刷漆、涂抹沥青等防护措施防止腐 蚀。
3.通信设备的环境要求
1）机房温度要求
2）机房湿度要求
指在地板上 2m 和设备前方 0.4m 测量数值
3）机房防尘要求
4）机房抗干扰要求
①机房内无线电干扰场强，在频率范曝0.15～1000MHz时，应≤126dB。
① 机房内磁场干扰场强应≤800A/m。
② 应远离 11万伏（110KV）以上超高压变电站、电气化铁道等强电干扰。
③ 应远离工业（电渣炉）、科研、医用射频设备（大型CT）干扰。
④ 机房地面可使用防静电地漆布或防静电地板。
扫码关注更多内容
第 10 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
5）机房照明要求
① 机房应以电气照明为主，应避免阳光直射入机房内和设备表面上
② 机房照明分为正常照明、保证照明和事故照明（口诀：保正事）
➢ 正常照明是指由市电供电的照明系统
➢ 保证照明是指由机房内备用电源（油机）供电
➢ 事故照明是指由蓄电池供电的照明系统。
③ 水平面照度
环境 最低值（LX）
8
一类、二类机房及1 7IDC机房 500
9
4
8
三类信机3房 300
微
蓄电池室、发电机系机房和风机、空调机房 200
联
6）机房荷载要求 题
押
① 设备安装机房地准面荷载大于 6kN/m2。
精
② 总配线架低架（ 每直列800线以下）不小于 8kN/m2。
③ 高架（每直列1000 线以上）不小于 10kN/m2。
2.1.3天馈线系统安装
天线：
8
1
7
9
8
4
信
3
微
系
联
一
唯
馈线：
扫码关注更多内容
第 11 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
1.天馈线系统安装前的准备
（1）所安装的天线、馈线运送到安装现场，应首先检查天线有无损伤，配件是否齐全，然后选择
合适的组装地点进行组装。组装过程中，应禁止天线面着地受力，避免损伤表面。馈源的安装应轻
拿轻放，不能受力，使馈源变形。
（2）检查吊装设备；所使用的安装工具必须安全完好，无故障隐患；
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（3）依据设计核对天线的安装位置、方位角度，确定安装方案，布置安装天线后放尾绳，制定
安全措施，划定安装区域，设 立警示标志。
8
1
7
9
8
4
信
3
微
系
联
一
（4）检查抱杆和铁塔连接支架的所有螺栓，进行安装前 紧固
唯
，以防止抱杆不牢固，造成安装测
试后引起天线偏离固定位置，造成传输故障。
（5）风力达到 5级及以上时，禁止进行高空作业；
风力达到 4级时，禁止在铁塔上吊装天线。
雷雨天气禁止上塔作业。（口诀：5级禁高、4级禁吊、雷雨禁塔）
2.天线安装要求
1）基站天线
扫码关注更多内容
第 12 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（4）天线安装间距应符合工程设计要求，全向天线收、发水平间距应不小于3m。
（5）全向天线离塔体间距应不小于1.5m。
2）微波天线、馈源
（2）水平支撑杆安装角度应符合工程设计规定，水平面与中心轴线的夹角应小于或等于25°；
垂直面与中心轴线的夹角应小于或等于5°，加固螺栓必须由上往下穿。
（6）当站距在45km以内时，接收场强的实测值与计算值之差允许在 1.5dB 之内；当站距大于45km
时，实测值与计算值之差允许在 2dB 之内。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
4）GPS天线（2018.14）（2 020年案例四）（2021年案例一）
（1）GPS天线应安装在较空旷位 置，上方90°范围内（至少南向45°）应无建筑物遮挡。GPS
天线离周围尺寸大于 200mm 的金属物体的 水平距离不宜小于1500mm。
（3）GPS天线应垂直安装，垂直度各向 偏差应不超过1°。
（5）GPS天线应处在避雷针顶点下倾45°保护范围内。
8
1
7
9
8
4
信
3
微
系
联
一
唯
3.馈线安装要求
扫码关注更多内容
第 13 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
1）移动基站馈线系统和室外光缆（2024.24）
（1）馈线进入机房前应有防水弯，
防止雨水进入机房。馈线拐弯应圆滑均匀，弯曲半径应大于或等于馈线外径的20倍，防水弯最
低处应低于馈线窗下沿。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（3）馈线与天线连接处、与设备侧软跳线连接处应有防雷器;
馈线在室外部分的外屏蔽层应接地，接地线一端用铜鼻子与室外走线架或接地排应可靠连接，另
一端用接地卡子卡在开剥外皮 的馈线外屏蔽层（或屏蔽网）上应保持接触牢靠并做防水处理。
8
1
7
9
8
4
信
3
微
系
联
一
电缆和接地线应保持夹角小于或等于15°；
唯
接地线的铜鼻子端应指向机房（或接地体入地）方向，并保 持没有直角弯和回弯。
长度 接地点数量 位置
10m以内 2 靠近天线处和靠近馈线窗处
10～60m 3 在靠近天线处、馈线中部垂直转水平处和靠近馈线窗处
在靠近天线处、馈线中部垂直转水平处和靠近馈线窗处
超过60m 3点，每增加20m（含不足）
加在馈线中部
扫码关注更多内容
第 14 页 共 15 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（4）室外光缆布放应符合设计要求，冗余部分应整齐盘绕，并固定在抱杆上。
（5）室外光缆布放时，禁止用力拉拽和弯折，禁止打开光缆接头上的保护盖和触摸纤芯。
（7）室外光缆在室外部分应采用皮线绑扎方式，皮线绑扎结扣应设置在走线架背面，结扣需修
剪整齐。
（8）室外光缆从室外进入室内，可独立使用一个馈线孔，入室前应作防水弯。防水弯应与同期
进入机房的馈线弯曲一致。
4.塔放系统和室外单元
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（5）电源线从室内防雷箱布 放至天面室外防雷箱。
（6）室内部分用扎带扎固，采用 下面平行上面交叉方式。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（8）电源线
1）电源线必须整根布放。
2）电源线在进入机房前应做防水弯，并与同期其他缆线弯曲一致。
3）电源线室外部分应做防雷接地，接地方式和位置与馈线接地要求相同。
