2024 年中考第二次模拟考试（苏州卷）
物理·全解全析
一、单选题（共24分）
1．（本题2分）科学家研究发现青少年对手机辐射的吸收是成人的2倍。手机主要辐
射的是（ ）
A．电磁波 B．次声波
C．红外线 D．超声波

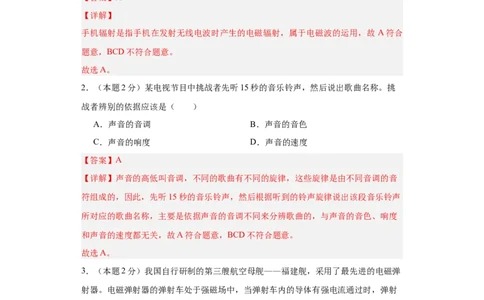

【答案】A
【详解】
手机辐射是指手机在发射无线电波时产生的电磁辐射，属于电磁波的运用，故 A符合
题意，BCD不符合题意。
故选A。
2．（本题2分）某电视节目中挑战者先听15秒的音乐铃声，然后说出歌曲名称。挑
战者辨别的依据应该是（ ）
A．声音的音调 B．声音的音色
C．声音的响度 D．声音的速度
【答案】A
【详解】声音的高低叫音调，不同的歌曲有不同的旋律，这些旋律是由不同音调的音
符组成的，因此，先听15秒的音乐铃声，然后根据听到的铃声旋律说出该段音乐铃声
所对应的歌曲名称，主要是依据声音的音调不同来分辨歌曲的，与声音的音色、响度
和声音的速度都无关，故A符合题意，BCD不符合题意。
故选A。

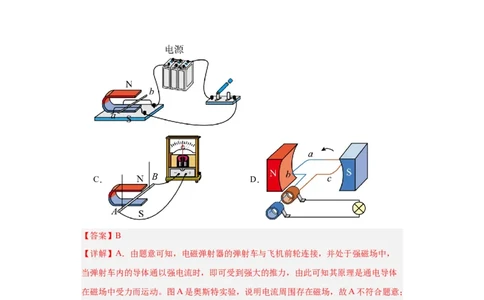

3．（本题2分）我国自行研制的第三艘航空母舰——福建舰，采用了最先进的电磁弹
射器。电磁弹射器的弹射车处于强磁场中，当弹射车内的导体有强电流通过时，弹射
车就给舰载机提供强大的推力，使舰载机快速起飞。下列各图能正确反映电磁弹射器
工作原理的是（ ）A． B．
C． D．
【答案】B
【详解】A．由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，
当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体
在磁场中受力而运动。图A是奥斯特实验，说明电流周围存在磁场，故A不符合题意；
B．图B中有电源，通电导体在磁场中受力运动，是电动机原理，故B符合题意；
C．图C没有电源，是探究电磁感应现象的实验，故C不符合题意；
D．图中没有电源，是探究电磁感应现象的实验，是发电机的原理图，故D不符合题
意。
故选B。
4．（本题2分）以下估测的物理数据中，最接近生活实际的是（ ）
A．教室里一盏日光灯正常发光时通过的电流约为5A
B．电磁波在真空中传播的速度是
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司C．人体感觉舒适的室温约为23℃~25℃
D．将一杯装满500mL水的杯子拿在手中的力约为100N
【答案】C
【详解】A．教室里一盏日光灯正常发光时通过的电流约为
故A不符合题意；
B．电磁波在真空中传播的速度是 ，故B不符合题意；
C．人体感觉舒适的室温约为25℃左右，故C符合题意；
D．500mL水的质量为
重力为
故D不符合题意。
故选C。
5．（本题2分）在托里拆利实验和自制气压计的相关知识中，下列说法错误的是（
）
A．当两者都从山顶拿到山脚时，托里拆利实验的玻璃管内水银液面下降，而自制
气压计玻璃管内液面上升
B．自制气压计使用时，受温度的影响较大
C．自制气压计时要先向瓶内吹气，是为了使瓶内气压大于外界大气压
D．托里拆利实验玻璃管内如果有少量空气，气压测量值会偏小
【答案】A
【详解】A．当两者都从山顶拿到山脚时，海拔降低，气压升高。托里拆利实验时，
大气压支持管内的水银柱升高；自制气压计瓶内气压等于吸管内液体压强和外界大气
压之和，大气压升高，吸管内液体会下降，故A错误，符合题意；B．温度变化时，气体的体积变化比液体明显得多，自制气压计瓶内有气体，所以，自
制气压计使用时，受温度影响较大，故B正确，不符合题意；
C．自制气压计时要先向瓶内吹气，是为了使瓶内气压大于外界大气压，瓶内气压等于
吸管内液体压强和外界大气压之和，从而使吸管内有一段液柱，便于显示大气压的大
小，故C正确，不符合题意；
D．托里拆利实验时，玻璃管内如果有少量空气，大气压等于玻璃管内水银的压强与
水银柱上方气压之和，水银柱高度降低，气压测量值会偏小，故D正确，不符合题意。
故选A。
6．（本题2分）如图所示，是小明同学自制的潜望镜。用该潜望镜观察如图甲所示的
字母F时，观察到的像是（ ）
A． B．
C． D．
【答案】C
【详解】潜望镜中使用的是两块互相平行放置的平面镜。第一个平面镜成正立、等大、
左右颠倒的像，第二个平 面镜成正立、等大、左右再次颠倒的像，第二次形成的像跟
原物完全一样，故C符合题意，ABD不符合题意。
故选C。
7．（本题2分）如图所示，以下关于物理学研究方法的叙述正确的是（ ）
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．图甲通过泡沫小球跳起来显示发声的纸盆在振动，运用理想实验法
B．图乙为了描述光的传播路径和方向而引入了“光线”，运用转换法
C．图丙通过对玻璃罩抽气来探究声音不能在真空中传播，运用控制变量法
D．图丁探究平面镜成像的特点实验，用两支相同的蜡烛来比较像与物大小，运用
等效替代法
【答案】D
【详解】A．为了研究发声的物体在振动，这振动的幅度比较小，不容易观察，为了
放大这个振动便于观察，通常采用转换法，观察泡沫小球的跳动，故A错误；
B．光线真实是不存在的，为了研究光的传播方向和路径，引入光线来描述光，属于模
型法，故B错误；
C．理想实验法又称推理法，是在实验基础上经过概括、抽象、推理得出规律的一种研
究问题的方法。研究声音的传播需要介质，真空中不能传声，通常采用实验推理法，
故C错误；
D．图丁中，在探究平面镜成像的特点实验中，用两支相同的蜡烛来比较像与物大小，
两只大小一模一样的蜡烛是为了比较像与物的大小关系，运用等效替代法，故D正确。
故选D。
8．（本题2分）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。当汽
车启动时S 闭合，日间行车灯L 立即亮起，再闭合S，车前大灯L 也亮起。如图所示
1 2 2 1
的电路图中符合这一情况的是（ ）
A． B．C． D．
【答案】C
【详解】由题意可知，当汽车启动时，S 闭合，日间行车灯L 立即亮起，再闭合S，
1 2 2
车前大灯L 也亮起，说明L 与L 可以独立工作、互不影响，即为并联，S 位于干路，
1 1 2 1
S 位于L 支路，故C符合题意，ABD不符合题意。
2 1
故选C。
9．（本题2分）如图所示，小朋友从弯道型的塑料滑梯上匀速下滑，头发丝一根根竖
起，形成“怒发冲冠”的有趣现象。关于下滑过程中所涉及的物理知识，下列分析正
确的是（ ）
A．摩擦过程中，产生了新的电荷
B．小朋友的动能不变，机械能不变
C．竖起的头发丝是因为分子间有斥力
D．形成“怒发冲冠”现象原理和验电器原理相同
【答案】D
【详解】
A．摩擦起电不是产生了新电荷，而是电荷的转移，故A错误；
B．小朋友从弯道型的塑料滑梯上匀速下滑，其质量和速度均不变，则动能不变，但高
度减小，其重力势能减小；因机械能等于动能与势能的总和，所以小朋友的机械能减
小，故B错误；
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司C．小朋友在下滑的过程中，头发与塑料滑梯摩擦，使小朋友的头发带上了同种电荷，
因同种电荷相互排斥，所以会出现了“怒发冲冠”现象，故C错误；
D．形成“怒发冲冠”现象原理和验电器原理相同，都是同种电荷相互排斥，故 D正
确。
故选D。
10．（本题2分）下列关于测量仪器使用方法中，正确的是（ ）
A．使用刻度尺测量长度时，如果刻度尺零刻度线已磨损，则这样的刻度尺就不能
再使用
B．使用温度计测温度时，玻璃泡浸入被测液体后要立即开始读数
C．用天平测质量时，被测物体放在右盘，用镊子向左盘中加减砝码或移动游码直
到天平平衡
D．用量筒测水的体积，读数时，视线应该与凹液面底部平行
【答案】D
【详解】A．刻度尺的零刻度线如果磨损，可以从其它刻度处开始测量，读数时减去
前面的刻度值就可以了，故A错误；
B．用温度计测液体温度，读数时玻璃泡要留在被测液体中，且等待液柱稳定后再读数，
故B错误；
C．用天平测质量时，遵循“左物右码”的原则，被测物体放在左盘，用镊子向右盘中
加减砝码或移动游码直到天平平衡，故C错误；
D．使用量筒测量液体的体积时，视线要和液柱的凹液面底端相平，不能仰视和俯视，
故D正确。
故选D。
11．（本题2分）如图所示，用甲、乙两种燃料分别对质量和初温相同的水进行加热，
两图装置均相同。燃料的质量用m表示（水未沸腾）（ ）
A．组装实验装置时，先固定上面铁圈的高度
B．若Δt相同，m越大，燃料的热值越大
C．若 的值越大，燃料的热值越大
D．若 的值越大，燃料的热值越大【答案】C
【详解】燃料的热值大小不能直接测量，需要通过水吸收热量的多少来体现燃料燃烧
放出热量的多少，而水吸收热量的多少跟水的质量和升高的温度有关，因此为了比较
热值大小可以利用c m Δt =mq来比较。
水 水 水
A．要用酒精灯的外焰加热，所以应先固定酒精灯的位置，再固定铁圈的位置，所以
应按从下往上的顺序调节，故A不符合题意；
B．若Δt相同，由 可知，m越大，燃料的热值越小，故B不符合题意；
C．若 的值越大，由 可知，燃料的热值越大，故C符合题意；
D．若 的值越大， 的值越小，由 可知，燃料的热值越小，故D不符
合题意。
故选C。
12．（本题2分）甲、乙两个外形完全相同的小球，系在同一根细绳上（绳子重力不
计），从高处释放，经过一段时间后保持匀速下降，已知甲、乙两小球的重力分别为
和 。若空气阻力的大小仅与物体体积、运动速度有关，则细绳上的拉力大小为
（ ）
A． B． C． D．
【答案】A
【解析】略
二、填空题（共22分）
13．（本题2分）尽管原子核非常小且十分牢固，但却蕴含着巨大的能量——核能，
利用原子核发生 时产生的核能来发电是人们和平利用核能的一个重要方
向；核能属于 （选填“可再生”或“不可再生” ） 能源。
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【答案】 裂变 不可再生
【详解】[1]人类利用核能的方式有两种，一种为核裂变，是用中子轰击较大的原子核
生成两个中等大小的原子核，从而释放出能量；另一种为核聚变，两个较小的核合成
一个较大的原子核，从而释放出能量。人们和平利用核能的一个重要方向--核电站是利
用原子核发生裂变释放出的核能来发电的。
[2]从能源是否可再利用的角度可分为可再生能源和不可再生能源，化石能源、核能会
越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源。
14．（本题3分）我国宏代学者沈括在《梦溪笔谈》中记载与验证了磁针“常微偏东、
不全南也”。这是因为地球存在 现象。南宋民族英雄文天祥，曾在《扬子江》
一诗中写下“臣心一片磁针石，不指南方不肯休”的诗句。这里磁针石的南极指向地
理位置的 方，是因为它受到 场的作用。
【答案】 磁偏角 南 地磁
【详解】[1]磁针的偏向常微偏东、不全南也，说明地理南北极与地磁南北极之间不重
合，存在磁偏角。
[2][3]磁针石就是一个小磁体，磁石针的磁场与地磁场相互作用，使得磁针石的北极指
向地磁场的南极，也就是地理位置的南方。
15．（本题2分）早在数千年以前，我国劳动人民就掌握了青铜器铸造技术。用石杓
舀出液态铜倒入陶范中冷却成固态，如图所示。液态铜倒入陶范冷却成青铜器是
（填物态变化名称）现象。刚用过的石杓放入水中会出现“白气”，该过程需要
热。
【答案】 凝固 放
【详解】[1]液态铜倒入陶范冷却成青铜器的过程是铜由液态变为固态的过程，所以是
凝固现象。
[2]刚用过的石杓放入水中会出现“白气”，“白气”是石杓放入水中时产生的高温的
水蒸气在空气中上升时液化成的小水珠，液化过程需要放热。
16．（本题3分）要测量物体的质量，实验室中常用 。生活中有时也用如图
甲所示的案秤，它们的工作原理相同，使用案秤时，应先将游码移至秤杆左端零刻度
线处，此时若秤杆右端上翘，应将调零螺母向 （填“左”或“右”）调，使秤
杆在水平位置平衡。某次测量，槽码和游码的位置如图乙所示，则被测物体的质量是kg。
【答案】 天平 右 3.2
【详解】[1]日常生活中，测量物体质量的工具很多，例如杆秤、电子秤、台秤。实验
室测量物体质量的仪器是天平。
[2]案秤的工作原理和使用方法和天平是一样的。首先调节横梁平衡，再称量物体质量。
游码首先移到标尺左端的零刻度，调节调零螺母，使天平的横梁平衡，哪端上翘向哪
端移到调零螺母，故选填右。
[3]秤杆每一个大格代表100g，每一个小格代表20g，游码对应的刻度值是200g＝
0.2kg。物体的质量
m=2kg+1kg+0.2kg＝3.2kg
17．（本题3分）如图是四冲程汽油机某一冲程的剖面图，该冲程是 冲程，此
冲程气缸内燃气的内能 （选填“增大”、“减小”或“不变”）。某汽车正常
行驶一段路程，共消耗汽油5kg，这些汽油完全燃烧产生的热量为 J（汽油的热
值 ）。
【答案】 压缩 增大 2.3×108
【详解】[1][2]根据图示可知，两个气门关闭、活塞上行，为压缩冲程，此冲程是通过
压缩气体做功将机械能转化为内能，使得缸内气体的内能增大，这是通过做功的方式
改变气体的内能。
[3]汽油完全燃烧放出的热量
10
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司18．（本题3分）如图所示为掉在地上的弹性小球在地面上弹跳的频闪照片。弹性小
球从A点下落至B点的过程中，它的 转化为动能；弹性小球从B点上升至
C点又开始下落，小球在B点的机械能 （选填“大于“小于”或“等
于”）它在C点的机械能。小球到达C点时，若所受外力消失，小球将保持
状态。
【答案】 重力势能 大于 匀速直线运动
【详解】[1]弹性小球从A点下落至B点的过程中，它的高度减小，重力势能减小，速
度增大，动能增大，重力势能转化为动能。
[2]小球弹起的最大高度越来越小，说明在运动的过程中，由于空气阻力等原因，它的
机械能不断减小，所以，小球在B点的机械能大于它在C点的机械能。
[3]小球到达C点时，不再向上运动，但是仍具有水平向前的速度，若所受外力消失，
小球将保持匀速直线运动状态。
19．（本题3分）小芳家的电子式电能表表盘上标有“3000imp/（kW·h）”的字样，
她把家中的其他用电器都与电源断开，仅让一个标有“220V484W”的电热器工作
3min，发现电能表指示灯闪烁了 60 次。该电热器在上述时间内消耗的电能为
kW·h，实际功率为 W，若该电热器的所标参数正确，则小芳家的实际电压
为 V。
【答案】 0.02 400 200
【详解】[1]由题意知，3000imp/kW·h的含义是：电路中每消耗1kW·h的电能，电能表
的指示灯闪烁3000次；指示灯闪烁60次消耗的电能为
[2]电热器工作时间为
则电热器实际电功率为[3]由 可得，电热器的电阻为
解得，电热器两端的实际电压为
20．（本题3分）利用笔芯自制密度计，同款的新笔芯和用了一半油墨的旧笔芯，应
该选用 （选填“新”或“旧”）笔芯。将所选笔芯放入盐水中，它能 在
盐水中，在笔芯上标出水面的位置A，将笔芯放入酒精中，仍可使用，标出液面的位
置B，如图所示，已知实验中盐水的密度约1.2g/cm3，酒精的密度0.8g/cm3，若笔芯漂
浮在水中，则液面对应的位置可能是 （填“C”或“D”或“E”）。
【答案】 旧 漂浮 E
【详解】[1][2]利用笔芯自制密度计，同款的新笔芯和用了一半油墨的旧笔芯应该选用
旧的，将所选用了一半油墨的旧笔芯放入水中，这样的旧笔芯重心低，稳度大，它能
竖直漂浮在水中。
[3]旧笔芯在盐水中和酒精中处于漂浮状态，受到的浮力等于自身重力，因此浮力相同。
笔芯漂浮时，下表面受到的压力等于浮力，浮力相同，则压力相同，设笔管的底面积
为S，则
，
12
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司由阿基米德原理可知
因
，
则h与 是反比例函数，所以密度计刻度分布不是均匀的，液体的密度值越大，相邻
刻度线之间的距离越小，所以当笔芯漂浮在水中时，液面对应的位置可能是E点。
三、作图题（共8分）
21．（本题2分）如图所示，发光点S发出的一条光线经平面镜反射和水面的折射恰
好射到A点，请你在图中画出经平面镜反射后的反射光线；经水面折射后的折射光线；
发光点S在平面镜中所成的像。
【答案】
【详解】由平面镜成像特点可知，像与物关于平面镜对称，找到平面镜另一侧与S点
对称的点，即为发光点S在平面镜中所成的像S'，连接S'O并延长与水面交于O'点，则
OO'反射光线；连接O'A,即为折射光线。如图所示
22．（本题2分）如图所示，物体静止在斜面上，画出物体所受的摩擦力和物体对斜
面的压力的示图。【答案】
【详解】物体静止在斜面上，物体所受的摩擦力方向沿斜面向上，作用点在物体的重
心；物体对斜面的压力方向垂直于斜面向下，作用点在物体和斜面的接触面上，故作
图如下：
23．（本题2分）画出小球所受的重力及杠杆的最小动力。
【答案】
【详解】在小球上找出中心，竖直向下画一条带箭头的线段，并标上符号G，即为小
球受到重力G的示意图；为使动力F最小，阻力和阻力臂不变，根据杠杆平衡条件，
动力臂要最长；由图知，支点为O点，动力作用在A端，动力臂为OA最长，且拉力F
14
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司的方向垂直于OA斜向上，据此作出最小动力F的示意图，如图所示：
24．（本题2分）如图是电水壶工作的示意图，请用笔画线代替导线，将电水壶的三
条接线按照安全用电的原则对应连接好。
【答案】
【详解】为了安全，开关应接在火线上，外壳应通过导线与地线相连，另一根线接在
零线上，故作图如下：
四、实验题（共28分）
25．（本题6分）估测大气压值的装置如图所示，器材有注射器、弹簧测力计、刻度
尺等。（1）观察注射器，读出注射器的容积V=20mL；
（2）用刻度尺测出注射器 （选填“活塞”“针筒”或“全部刻度”）的长
度，记为L=10cm。计算出活塞的横截面积S= m2；
（3）把注射器的活塞推至注射器筒的底部，目的是 ，然后封住注射器的
小孔；
（4）水平向右缓慢拉动注射器筒，当注射器中的活塞开始滑动时，记下弹簧测力计的
示数F=22N，即等于大气对活塞的压力；
（5）该实验测得大气压的值p= Pa；
（6）正确使用测量仪器，且读数正确，但是发现测量结果总是偏大，其主要原因是
（填下面选项的序号），请你提出一种避免这种影响的操作方法 。
①注射器中有残余气体
②活塞与注射器筒壁间有摩擦
③活塞漏气
【答案】 全部刻度 2×10﹣4 排尽空气，保证装置的气密性 1.1×105
② 在活塞周围涂抹润滑油
【详解】（2）[1]只有通过注射器有刻度部分的容积V和全部刻度部分的长度L，才能
计算出注射器的横截面积，所以，用刻度尺测出注射器全部刻度的长度。
[2]活塞的横截面积
（3）[3]为了排尽空气，保证装置的气密性，应该把注射器的活塞推至注射器的底部，
并封住注射器的小孔。
（5）[4]大气压强
（6）[5]①．在实验过程中，如果橡皮帽封住的注射器小孔中有残余气体，则测量出来
的大气压总是比实际值要小，故①不符合题意；
②．若注射器活塞与内壁间摩擦太大，则弹簧测力计的示数F增大，由压强公式可知，
将导致测得的大气压强值偏大，故②符合题意；
③．活塞漏气，弹簧测力计的示数会偏小，由压强公式可知，将导致测得的大气压强
值偏小，故③不符合题意。
16
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司故选②。
[6]为了解决活塞与注射器筒壁间有摩擦的问题，可以在活塞周围涂抹润滑油，活塞的
密封性更好。
26．（本题8分）如图所示，甲是探究“阻力对物体运动的影响”的实验装置，实验
中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动；乙
是探究“动能的大小与什么因素有关”的实验装置，实验中让同一钢球从斜面上不同
的高度由静止滚下，碰到同一木块上。请回答下列问题：
（1）进行甲实验时，小明发现小车在木板上、玻璃上两次都运动到了桌面以外，请你
帮他解决这一问题。写出一种解决问题的办法： ；
（2）乙实验中“物体动能”指的是A物体在 位置的动能（选填“①”、“②”
或“③”），物体动能的大小是通过 （填“s”或“h”）的大小来反映的。若乙
的水平面绝对光滑，该探究 （选填“能”或“不能”）得出钢球动能的大小与
速度的关系；
（3）小明还想到，用小车也可以进行二力平衡条件的探究，他组装了如图丙所示的装
置，在线的两端挂上钩码，调整两边滑轮的高度，使作用在小车上的两个拉力的作用
线在 ，并通过调整钩码个数来改变拉力的大小。当小车平衡时，小明将小车转
过一个角度后，松开手时，小车 （选填“能”或“不能”）平衡。
【答案】 使A点降低一些 ③ s 不能 同一直线上 不能
【详解】（1）[1]如果小车在木板上、玻璃上两次都运动到了桌面以外，说明小车到达
水平面的速度太快，解决方法是使A点降低一些或加长水平表面桌面的长度。
（2）[2]在“探究物体的动能跟哪些因素有关”的实验中，实验中“物体动能”指的是
A物体在位置③的动能，小钢球从斜面越高的地方滚下，到达斜面底端时的速度就越
大，动能越大。
[3]小球从斜面滚下，到达水平面撞击小木块，根据转换法可知，通过观察木块被推动
的距离的远近s来判断物体所具有动能大小的，木块被推动的距离越远，说明小球所具有的动能越大。
[4]如果水平面光滑，小球和木块将做匀速直线运动，不能得出钢球动能的大小与速度
的关系。
（3）[5]在线的两端挂上钩码或其它重物，调整两边滑轮的高度，使作用在小车上的两
个拉力的作用线在同一直线上，并通过调整钩码的数目来改变拉力的大小。
[6]实验中保持拉力相等，用手拉小车扭转一个角度，松手后，小车将无法在此位置平
衡，实验中设计这一步骤的目的是为了探究二力平衡时是否必须作用在同一条直线上。
27．（本题7分）【探究名称】探究凸透镜成像的规律
【问题】小刚了解相机可变焦功能后，对凸透镜成像特点与其焦距的关系进行了探究。
【证据】
（1）如图甲所示，在测量凸透镜焦距时，一束平行于凸透镜主光轴的光线经过凸透镜
后，在光屏上形成了一个最小、最亮的 （选填“点”或“环”），由图甲
可知，该凸透镜的焦距是 cm；
（2）如图乙所示，小刚用图甲中的凸透镜进行实验。将蜡烛移至光具座上0cm处，向
（选填“左”或“右”）移动光屏，才能在光屏上成清晰的像；
（3）调节蜡烛的位置，使蜡烛与凸透镜之间保持合适的距离，更换不同的凸透镜进行
实验，记录的实验数据如下表。
次数 物距u/cm 焦距f/cm 像距v/cm
1 5.0 7.5
2 15.0 8.0 17.1
3 10.0 30.0
【解释】
（1）分析表中数据可知：在物距一定时，凸透镜的焦距越大，像距 ；
（2）实验中，凸透镜三次成像都是 （选填“实”或“虚”）像；第
18
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司次实验所成的像最大；
【交流】实验中，蜡烛越烧越短，为了使像继续成在光屏的中央，可以进行的操作是
。
【答案】 点 10.0 左 越大 实 3 见详解
【详解】
（1）[1][2]凸透镜对光线有会聚作用，平行于主光轴的光线经凸透镜折射后，会聚于
焦点，如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了
一个最小、最亮的点即为焦点处，由图甲可知，刻度尺的分度值为 1cm，该凸透镜的
焦距是10.0cm。
（2）[3]如图乙所示，凸透镜在50.0cm处，将蜡烛移至光具座上0cm处，此时物距为
50.0cm，大于2倍焦距，根据凸透镜成像的规律，此时像距在1倍焦距与2倍焦距之间，
光屏在80.0cm处，光屏到凸透镜的距离为
故应将光屏向左移动，才能在光屏上成清晰的像。
解释
（1）[4]分析表中数据，当物距为15.0cm时，焦距越大，会聚能力越弱，像距越大，
故在物距一定时，凸透镜的焦距越大，像距越大。
（2）[5][6]实验中，物距为15.0cm，焦距分别为5.0cm、8.0cm、10.0cm，物距均大于
焦距，根据凸透镜成像的规律，凸透镜三次成像都是实像；第1次实验时，物距大于2
倍焦距，成倒立缩小的实像，第2、3次实验时，物距在1倍焦距与2倍焦距之间，成
倒立放大的实像，第3次焦距更大，像距更大，像更大，故第3次实验所成的像最大。
[7]过凸透镜光心的光线传播方向不变，实验中，蜡烛越烧越短，即光源向下移动，像
会现上移动，为了使像继续成在光屏的中央，可以进行的操作是将凸透镜与光屏同时
向下移动。
28．（本题6分）图甲是“测量小灯泡的电功率”的实验电路，电源电压为 4.5V 且
保持不变，小灯泡 L 的额定电压为 2.5V。（1）连接如甲所示电路时，开关S应处于断开状态，滑动变阻器的滑片 P 应置于最
（选填“左”或“右”）端；
（2）闭合开关 S，观察到小灯泡不亮，电流表有示数，电压表无示数，移动滑动变阻
器的滑片 P，电流表的示数有变化，则电路的故障可能是 ；（填选项符号）
A．灯泡短路 B．灯泡断路
C．滑动变阻器短路 D．滑动变阻器断路
（3）排除故障后，闭合开关 S，移动滑动变阻器的滑片 P，多次实验并将数据和现象
记录在如下表格中。分析表中信息，回答下列问题。
实验序
电压U/V 电流 I/A 灯泡的亮度 电功率 P/W
号
1 0.5 0.20 不亮 0.10
2 1.0 0.24 暗 0.24
3 2.5 0.30 正常亮
4 3.0 0.32 很亮 0.96
①第 1次实验中，小灯泡L不亮的原因可能是 ；
②小灯泡 L 的额定功率为 W；
③分析数据还发现，通过小灯泡 L 的电流与其两端的电压不成正比，其原因可能是
。
（4）同学们还想测出另一个额定电压为 3V 的小灯泡正常发光时的电阻，在保证电
路安全的前提下，设计了如图乙所示的电路，电源电压为 4.5V 且保持不变，定值电
阻 R 为 20Ω，实验步骤如下：
0
①闭合 S、S，断开 S，移动滑片 P，使电压表示数为 3V；
2 1
②闭合 S、S，断开 S，保持滑片 P 位置不变，读出电压表的示数为 3.6V；
1 2
③小灯泡正常发光时的电阻R = Ω。
L
【答案】 右 A 实际功率太小 0.75 小灯泡的电阻受温度影响
10
【详解】（1）[1]连接如甲所示电路时，开关S应处于断开状态，滑动变阻器的滑片 P
应置于最大阻值处，即右端。
（2）[2]实验电路是串联连接，闭合开关，移动变阻器滑片，小灯泡不发光，电流表有
示数且发生变化，说明电路中无断路，且变阻器接线正确，而电压表无示数，则是小
20
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司灯泡短路了。
故选A。

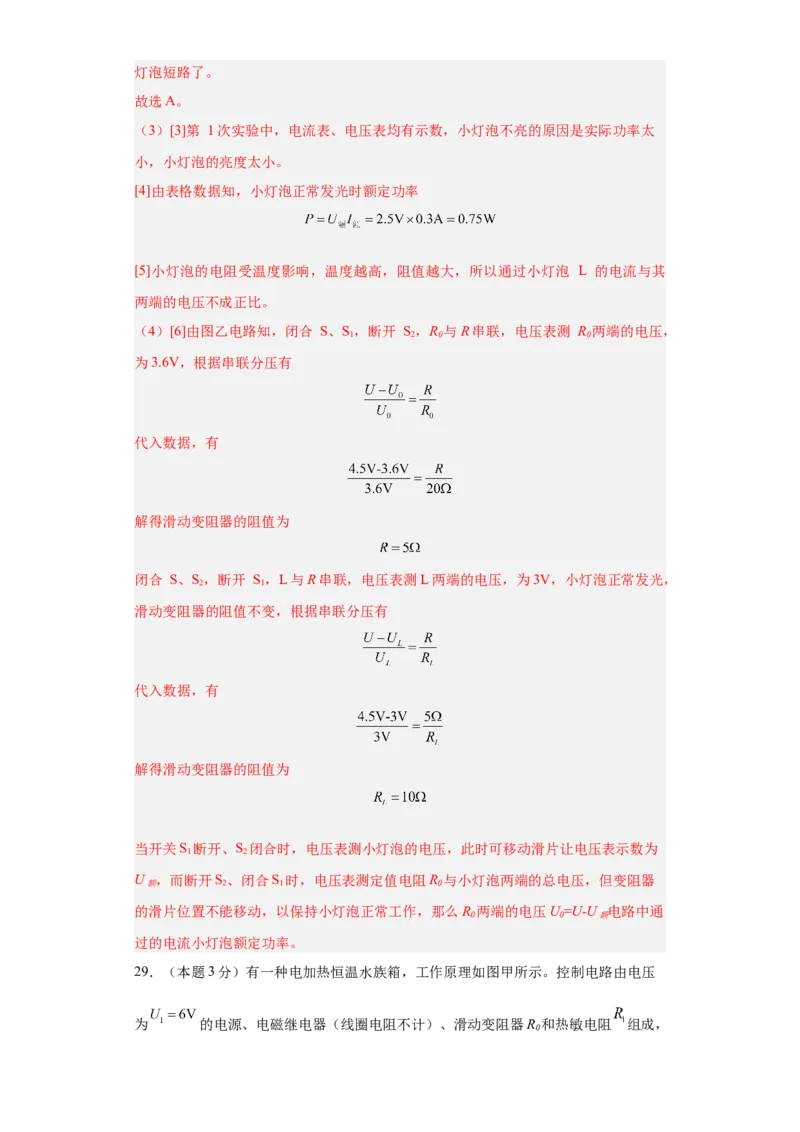

（3）[3]第 1次实验中，电流表、电压表均有示数，小灯泡不亮的原因是实际功率太
小，小灯泡的亮度太小。
[4]由表格数据知，小灯泡正常发光时额定功率
[5]小灯泡的电阻受温度影响，温度越高，阻值越大，所以通过小灯泡 L 的电流与其
两端的电压不成正比。
（4）[6]由图乙电路知，闭合 S、S，断开 S，R 与R串联，电压表测 R 两端的电压，
1 2 0 0
为3.6V，根据串联分压有
代入数据，有
解得滑动变阻器的阻值为
闭合 S、S，断开 S，L与R串联，电压表测L两端的电压，为3V，小灯泡正常发光，
2 1
滑动变阻器的阻值不变，根据串联分压有
代入数据，有
解得滑动变阻器的阻值为
当开关S 断开、S 闭合时，电压表测小灯泡的电压，此时可移动滑片让电压表示数为
1 2
U ，而断开S、闭合S 时，电压表测定值电阻R 与小灯泡两端的总电压，但变阻器
额 2 1 0
的滑片位置不能移动，以保持小灯泡正常工作，那么R 两端的电压U=U-U 电路中通
0 0 额
过的电流小灯泡额定功率。
29．（本题3分）有一种电加热恒温水族箱，工作原理如图甲所示。控制电路由电压
为 的电源、电磁继电器（线圈电阻不计）、滑动变阻器R 和热敏电阻 组成，
0工作电路由电压为 的电源和两个阻值为96.8Ω的加热电热丝R 组成。当控
2
制电路中的电流达到0.05A时，衔铁被吸下来，触点处断开，工作电路停止工作。当
控制电路中的电流小于0.05A时，衔铁被弹回，触点处接通，工作电路正常工作，热
敏电阻 的阻值随温度变化关系如图乙所示。
（1）要使恒温设定的温度值升高，应调节滑动变阻器R 的滑片，使其接入电路的阻
0
值 （选填“变大”“变小”或“不变”）；
（2）工作电路正常工作1min，加热电热丝产生的热量是 ，请计算工作电路加
热功率，并在甲图虚线框内画出工作电路的R 的连接方式；( )
2
（3）通过调节控制电路中滑动变阻器R 接入电路的阻值，就能调节恒温箱中需要设
0
定的不同温度，如果恒温箱的温度设定为50~80℃，求滑动变阻器R 的调节范围。(
0
)
【答案】 变大 ，
【详解】
（1）[1]根据电路图可知，要使恒温设定的温度值升高，则R 接入电路的阻值要变小，
1
其两端电压变小，则应增大滑动变阻器R 两端的电压，所以调节滑动变阻器R 的滑片，
0 0
使其接入电路的阻值变大。

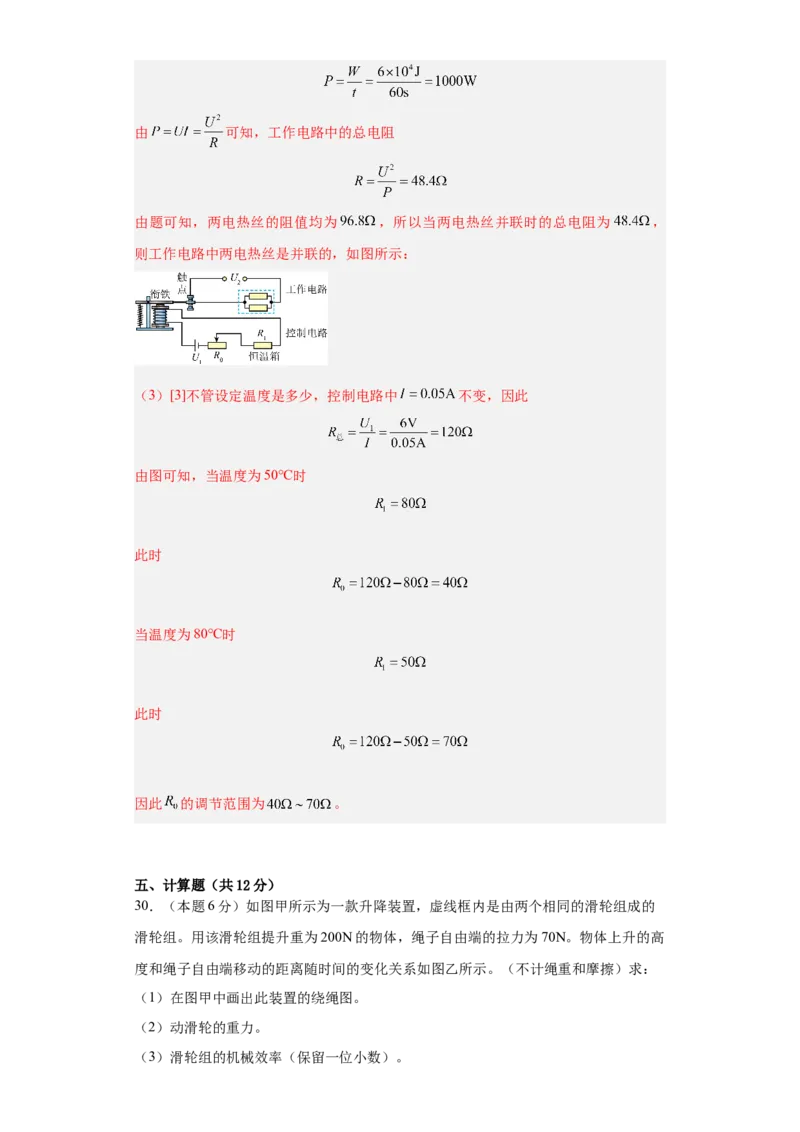

（2）[2]工作电路消耗的电能为
工作电路加热功率为
22
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司由 可知，工作电路中的总电阻
由题可知，两电热丝的阻值均为 ，所以当两电热丝并联时的总电阻为 ，
则工作电路中两电热丝是并联的，如图所示：
（3）[3]不管设定温度是多少，控制电路中 不变，因此
由图可知，当温度为50℃时
此时
当温度为80℃时
此时
因此 的调节范围为 。
五、计算题（共12分）
30．（本题6分）如图甲所示为一款升降装置，虚线框内是由两个相同的滑轮组成的
滑轮组。用该滑轮组提升重为200N的物体，绳子自由端的拉力为70N。物体上升的高
度和绳子自由端移动的距离随时间的变化关系如图乙所示。（不计绳重和摩擦）求：
（1）在图甲中画出此装置的绕绳图。
（2）动滑轮的重力。
（3）滑轮组的机械效率（保留一位小数）。【答案】（1） ；（2）10N；（3）95.2%
【详解】解：（1）由图乙可知，绳子自由端移动的距离为物体上升高度的
倍，所以 ，由于此滑轮组由两个相同的滑轮组成，故滑轮组及其绕线方式如答图
所示：
（2）根据 可得，动滑轮的重力为
（3）根据题意可得，该滑轮组的机械效率为
24
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司答：（1）此装置的绕绳图见详解；
（2）动滑轮的重力10N；
（3）滑轮组的机械效率为95.2%。
31．（本题6分）如图甲是家用电暖器，利用电热给煤油加热取暖。图乙为其简化的
电路原理图，已知电阻 ，铭牌见下表。在电暖器跌倒时，跌倒开关S自动断开，
切断电源，保证安全。电暖器有“高温挡”、“中温挡”和“低温挡”三个挡位，解
答下列问题：
额定电
220V
压
煤油体
25L
积
功率选
1500W/1100W/400W三挡可调
择
操作方
手动
式
（1） 的阻值是多少？
（2）某同学用两个阻值和 、 均相同的电热丝串联，制成一个新的电热器，将它
接在家庭电路中工作11min，产生的热量是多少？
（3）在用电高峰时，电路中的实际电压只有198V，若此时电路中只用该电暖器的中
温挡取暖，求电暖气此时的实际功率。
【答案】（1）121Ω；（2）1.936×105J；（3）891W

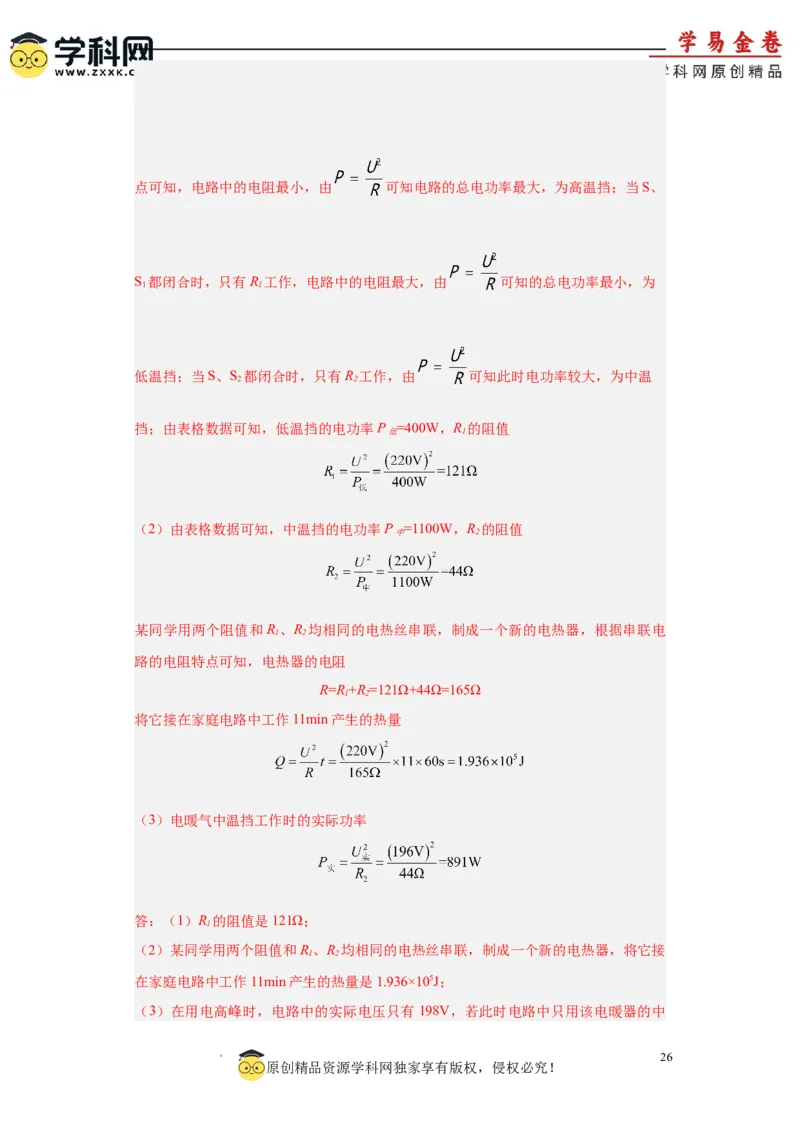

【详解】解：（1）已知R>R，当S、S、S 都闭合时，R、R 并联，由并联电路的特
1 2 1 2 1 2点可知，电路中的电阻最小，由 可知电路的总电功率最大，为高温挡；当S、
S 都闭合时，只有R 工作，电路中的电阻最大，由 可知的总电功率最小，为
1 1
低温挡；当S、S 都闭合时，只有R 工作，由 可知此时电功率较大，为中温
2 2
挡；由表格数据可知，低温挡的电功率P =400W，R 的阻值
低 1
（2）由表格数据可知，中温挡的电功率P =1100W，R 的阻值
中 2
某同学用两个阻值和R 、R 均相同的电热丝串联，制成一个新的电热器，根据串联电
1 2
路的电阻特点可知，电热器的电阻
R=R+R=121Ω+44Ω=165Ω
1 2
将它接在家庭电路中工作11min产生的热量
（3）电暖气中温挡工作时的实际功率
答：（1）R 的阻值是121Ω；
1
（2）某同学用两个阻值和R、R 均相同的电热丝串联，制成一个新的电热器，将它接
1 2
在家庭电路中工作11min产生的热量是1.936×105J；
（3）在用电高峰时，电路中的实际电压只有198V，若此时电路中只用该电暖器的中
26
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司温挡取暖，电暖气此时的实际功率为891W。
六、综合题（共6分）
32．（本题6分）阅读短文，回答问题。
新能源智能汽车
2020年9月30日，中国新能源智能汽车产业峰会在广东佛山隆重举行新能源智能汽车
融合汽车制造、计算芯片、人工智能、大数据、云计算、信息通信等多个高新技术产
业，具备产业深度融合、技术体系复杂、价值链长，市场规模大等特点，已成为国际
公认的汽车产业发展战略方向。如图甲所示是款新能源智能汽车，车顶覆盖薄膜式太
阳能电板，车窗采用“智能玻璃”，除了可实现调节温度和透明度（透过玻璃的光照
度与入射光照度之比），还具有单向透光功能，可以从车内看到车外景象，而车外看
不见车内景象；车身配有多个雷达，充分提高了行车的安全性。
（1）汽车雷达启动后发出 信号经周边的物体的反射后，可判断车与障碍
物的距离；
（2）冬天行车时，汽车挡风玻璃的 （内/外）侧容易出现一层白雾，此
时应将智能玻璃温度调 ；
（3）下列关于汽车说法正确的是 （选填字母序号）；
A．在车内通过车窗玻璃看到的驾驶员的像是实像
B．车前的挡风玻璃不竖直安装是为了向上反射噪声
C．夜间行车时为了让司机更清楚的看到路况，车内应开较亮的灯
D．薄膜式太阳能电板应设计成黑色
（4）智能玻璃能根据车外光照度自动调节玻璃的透明度，实现车内的光照度为一个适
宜的定值，经测算车外光照度和玻璃的透明度的关系图像如图乙所示，当透明度为
30%时，车外光照度为 Lx；当车外光照度为250Lx时，智能玻璃的透明
度会自动调节为 %。
【答案】 超声波 内 高 D 200 24
【详解】（1）[1]汽车雷达启动后，发出超声波信号，型号经周边的物体的反射后，可
判断车与障碍物的距离。（2）[2][3]车内温度高，呼出的水蒸气遇到冷的玻璃液化成小水珠附着在玻璃内侧；
可以将智能玻璃温度调高，使得车内的水蒸气不能遇冷液化。
（3）[4]A．在车内通过车窗玻璃看到的驾驶员的像是光的反射形成的，是虚像，故A
错误；
B．车前的挡风玻璃不竖直安装是为了使车内物体通过挡风玻璃所成的虚像位于前方，
影响驾驶员视线，故B错误；
C．夜间行车时为了防止车内物体成像，让司机更清楚的看到路况，车内不应开灯，故
C错误；
D．黑色能够吸收太阳光，减少光的反射，因此薄膜式太阳能电板应设计成黑色，故D
正确。
故选D。
（4）[5]由图象可知，图乙是一个反比例函数图象，即车外光照度与透明度的乘积是一
个定值，即
当透明度为30%时，
解得车外光照度为
[6]当车外光照度为250Lx时可得
解得:智能玻璃的透明度为
28
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司
