2024年江苏省物理中考第二次模拟考试（南通卷）物理物理
物理
（考试时间：100分钟 �试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题（共20分）

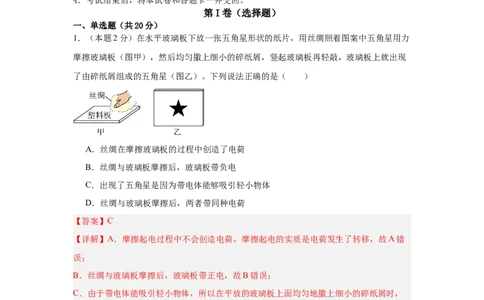

1．（本题2分）在水平玻璃板下放一张五角星形状的纸片，用丝绸照着图案中五角星用力
摩擦玻璃板（图甲），然后均匀撒上细小的碎纸屑，竖起玻璃板再轻敲，玻璃板上就出现
了由碎纸屑组成的五角星（图乙）。下列说法正确的是（ ）
A．丝绸在摩擦玻璃板的过程中创造了电荷
B．丝绸与玻璃板摩擦后，玻璃板带负电
C．出现了五角星是因为带电体能够吸引轻小物体
D．丝绸与玻璃板摩擦后，两者带同种电荷
【答案】C
【详解】A．摩擦起电过程中不会创造电荷，摩擦起电的实质是电荷发生了转移，故A错
误；
B．丝绸与玻璃板摩擦后，玻璃板带正电，故B错误；
C．由于带电体能吸引轻小物体，所以在平放的玻璃板上面均匀地撒上细小的碎纸屑时，
玻璃板上带电区域把碎纸屑吸住，故C正确；
D．摩擦后的玻璃板和丝绸带上了异种电荷，异种电荷相互吸引，故D错误。
故选C。
2．（本题2分）古诗词是中华传统文化的瑰宝之一，它不仅文字优美，还蕴含着许多物理
知识。下列诗句中有关声现象的分析不正确的是（ ）
A．“谁家玉笛暗飞声”中的笛声是由于笛管的振动产生的
B．“忽闻岸上踏歌声”中听到的歌声是通过空气传播的C．“少小离家老大回，乡音无改鬓毛衰”，是指说话声的音色没有改变
D．“不敢高声语，恐惊天上人”，诗句中的“高”是指声音的响度大
【答案】A
【详解】
A．“谁家玉笛暗飞声”中的笛声是由空气柱振动产生的，故A错误，符合题意；
B．声音的传播需要介质，听到的歌声是通过空气传播的，故B正确，不符合题意；
C．音色是发声体的声音品质，音色跟发声体的材料和结构有关，“少小离家老大回，乡
音无改鬓毛衰”，是指说话声的音色没有改变，故C正确，不符合题意；
D．响度是人耳感觉到的声音的大小，“不敢高声语，恐惊天上人”中的高指的是声音大，
声音的响度大，故D正确，不符合题意。
故选A。
3．（本题2分）如图所示，F为凸透镜的焦点，P到凸透镜的距离为2倍焦距。把一只点
燃的蜡烛放在P与F之间的某点上，在另一侧调节光屏的位置可找到一个清晰的烛焰的像，
这个像是下列选项中的（ ）
A． B．
C． D．
【答案】B
【详解】A．如图点燃的蜡烛放在距离凸透镜一倍至二倍焦距之间的地方，在另一侧调节
光屏的位置可找到一个清晰的烛焰的像，在光屏上能得到一个倒立、放大的实像。由图可
知，A选项是正立的像，故A不符合题意；
答案第2页，共2页B．由A选项可知在光屏上能得到一个倒立、放大的实像，B选项是倒立、放大的实像，
故B符合题意；
C．由A选项可知在光屏上能得到一个倒立、放大的实像，C选项是正立的像，故C不符
合题意；
D．由A选项可知在光屏上能得到一个倒立、放大的实像，D选项是正立的像，故D不符
合题意。
故选B。

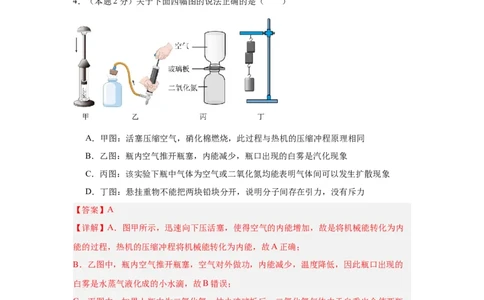

4．（本题2分）关于下面四幅图的说法正确的是（ ）
A．甲图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
B．乙图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象
C．丙图：该实验下瓶中气体为空气或二氧化氮均能表明气体间可以发生扩散现象
D．丁图：悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力
【答案】A
【详解】A．图甲所示，迅速向下压活塞，使得空气的内能增加，故是将机械能转化为内
能的过程，热机的压缩冲程将机械能转化为内能，故A正确；
B．乙图中，瓶内空气推开瓶塞，空气对外做功，内能减少，温度降低，因此瓶口出现的
白雾是水蒸气液化成的小水滴，故B错误；
C．丙图中，如果上瓶中为二氧化氮，抽去玻璃板后，二氧化氮气体由于自重也会使两瓶
中气体变均匀，则不能表明气体间可以发生扩散现象，故C错误；
D．分子间同时存在着相互作用的引力和斥力，因此图中两个压紧的铅块能吊起钩码而不
分开，可以说明分子间存在着引力，但同时也有斥力，故D错误。
故选A。
5．（本题2分）去年冬天，为了应对低温冰冻天气，合肥市区的路政部门在很多道路的路
面上撒了盐。无独有偶，小明也发现妈妈从冰箱中取出一块结满霜的冻肉时，在肉上撒了一些盐，肉很快就“解冻”了，同时观察到盛肉的碗上出现了水珠，下列说法正确的是（
）
A．肉表面结霜是凝固现象 B．冻肉熔化需要吸收热量
C．撒盐可以提高冰的熔点 D．水珠是水蒸气汽化形成的
【答案】B
【详解】A．肉表面结霜是水蒸气遇冷凝华而形成的，故A错误；
B．冻肉熔化是物质由固态变为液态的过程，物质熔化时，吸收热量，故B正确；
C．在肉上撒了一些盐，肉很快就“解冻”了，说明撒盐可以降低冰的熔点，故C错误；
D．物质由气态变为液态叫液化，水珠是水蒸气液化形成的，故D错误。
故选B。

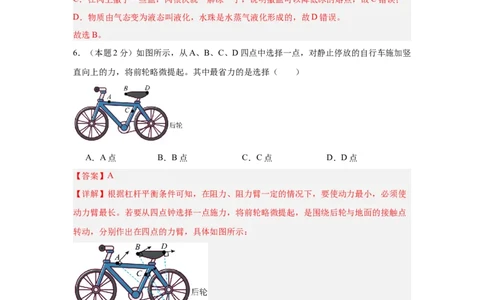

6．（本题2分）如图所示，从A、B、C、D四点中选择一点，对静止停放的自行车施加竖
直向上的力，将前轮略微提起。其中最省力的是选择（ ）
A．A点 B．B点 C．C点 D．D点
【答案】A
【详解】根据杠杆平衡条件可知，在阻力、阻力臂一定的情况下，要使动力最小，必须使
动力臂最长。若要从四点钟选择一点施力，将前轮略微提起，是围绕后轮与地面的接触点
转动，分别作出在四点的力臂，具体如图所示：
由图可知，以OA作为动力臂时动力臂最长，此时动力最小，所以最省力的是A点，故A
符合题意，BCD不符合题意。
故选A。
7．（本题2分）在第24届北京冬奥会上，我国滑雪运动员夺得单板滑雪男子大跳台冠军，
展现出了拼搏精神。赛场是首钢滑雪大跳台，如图甲所示：图乙是大跳台及滑雪过程示意
图。当运动员从起滑台A位置起滑，在助滑道滑行获得较大速度后，从跳台末端B位置飞
答案第4页，共2页出，在空中做各种比赛动作，最后落在着陆坡的 C位置后，完成比赛。若不计空气阻力，
在这个过程中，下列说法正确的是（ ）
A．运动员助滑的目的是为了增大惯性
B．起跳后，运动员在空中运动的过程中，运动状态不变
C．运动员从B位置起跳到着地前的过程中，机械能保持不变
D．运动员到达终点区不能立刻停下来是由于受到阻力的作用
【答案】C
【详解】A．运动员助滑，质量不变，惯性不变，故A错误；
B．起跳后，运动员在空中运动的过程中，速度大小与方向的不断改变，运动状态改变，
故B错误；
C．运动员从B位置起跳到着地前的过程中，若不计空气阻力，在这个过程中，只有重力
做功，机械能保持不变，故C正确；
D．运动员到达终点区不能立刻停下来是运动员具有惯性，要保持原来的运动状态，故D
错误。
故选C。
8．（本题2分）一个底面积为S，高度为L的薄壁瓶子内装满某种液体时，液体的质量为
m。若将液体倒出一部分（正立时近弯处），测得液面高度为L，然后封住瓶口。将瓶倒
1
置，如图乙所示，测得液面高度为L。则液体的密度为（ ）
2
A． B．C． D．
【答案】D
【详解】由图甲知，瓶中液体的体积V ＝SL，由图乙知，瓶中空气的体积V ＝S（L﹣
液 1 空
L），所以瓶子的容积为
2
已知瓶中装满液体时液体的质量为m，瓶中装满液体时液体的体积等于瓶子的容积，即
则液体的密度为
综上分析知，故ABC不符合题意，D符合题意。
故选D。
9．（本题2分）如图所示的充电宝容量为 ，给手机充电时充电电压为5V。下
列说法正确的是（ ）
A．充电宝给手机充电时，充电宝将电能转化为化学能
B．充电宝上的二极管指示灯是利用半导体材料制作的
C．给充电宝充满电，可以存储 的电能
D．给充电宝充电时，充电宝相当于电路中的电源
【答案】B
【详解】A．充电宝给手机充电时，充电宝将化学能转化为电能，故A错误；
B．充电宝上的二极管指示灯是利用半导体材料制作的，具有单向导电性，故B正确；
C．给充电宝充满电，可以存储的电能
故C错误；
D．给充电宝充电时，充电宝相当于电路中的用电器，故D错误。
答案第6页，共2页故选B。
10．（本题2分）如图所示，位于水平桌面上的物块P，由跨过定滑轮的轻绳与物块Q相
连，滑轮到P、Q的两段绳都是水平的，已知滑动摩擦力的大小与压力大小成正比，比例
系数为k，且物体之间、物体与地面之间的粗糙程度相同，两物块的质量都是m，轻绳与滑
轮之间的摩擦不计，在水平向右的拉力F作用下，P向右做匀速运动，则F的大小为（
）
A．kmg B．2kmg C．3kmg D．4kmg
【答案】D
【详解】由题知，P向右做匀速运动，根据定滑轮的特点可知，P向右移动的速度等于Q
向左移动的速度，所以物体Q在左边绳子的拉力作用下也做匀速运动，则P、Q在水平方
向上都受平衡力的作用。对Q物块，设跨过定滑轮的轻绳拉力为T；因为滑动摩擦力的大
小与压力大小成正比，比例系数为k，且物体之间、物体与地面之间的粗糙程度相同，则
木块Q与P间的滑动摩擦力
①
根据平衡条件有
②
对木块P受力分析，P受拉力F，Q对P向左的摩擦力f，地面对P体向左的摩擦力f′，根据
平衡条件有
③
则地面对P物体向左的摩擦力
④
联立①② ③④式可以解得
故ABC不符合题意， D符合题意。
故选D。
第II卷（非选择题）
二、填空题（共20分）
11．（本题4分）骑自行车高速行驶时（尤其是下坡），往往要刹后闸，这是因为当刹前轮时，前轮被刹住而停止运动，由于 ，后轮仍要保持原来的 状态，而容
易向前翻车。惯性的大小与 有关，如果下坡的速度变大，其惯性 （填变大、
变小或不变）
【答案】 惯性 运动 质量 不变
【详解】[1][2]骑自行车高速行驶时，若捏前闸，此时闸片与前轮有一个摩擦力的作用，在
该力的作用下前轮停止运动，而后轮由于惯性会仍然保持原来的运动状态而继续向前运动，
容易造成向前翻车，所以往往要刹后闸。
[3][4]惯性的大小与质量有关，质量越大，惯性越大，与速度大小无关，如果下坡的速度变
大，其惯性不变。
12．（本题4分）某同学用托盘天平和量筒测量一小石块的密度：
(1)调节天平前分度盘指针位置的情形如图甲所示，测量前应将天平的平衡螺母向
调（选填“左”或“右”） ；
(2)天平调平衡后测量石块质量时，天平右盘中砝码和游码的情形如图乙所示，可知石块的
质量是 g；
(3)图丙是测量石块体积的情形。可知石块的体积是 cm3，石块的密度是
g/cm3。
【答案】 左 52 20 2.6
【详解】(1)[1]如图，指针偏向分度盘的右侧，说明横梁的右端下沉，平衡螺母向相反的方
向移动，所以平衡螺母向左移动。
(2)[2]石块的质量
(3)[3][4]石块的体积
答案第8页，共2页石块的密度
13．（本题3分）如图是吊臂上的滑轮组示意图，钢绳末端的拉力F使重物竖直匀速上升，
已知重物重 ，每个滑轮重150N，物体在30s内上升了3m，若不计绳重与摩擦，则
滑轮克服自身重力做功为 J；拉力的功率为 W；滑轮组的机械效率为
（结果保留至0.1%）。
【答案】 450 3015 99.5%
【详解】[1]根据题意可知，滑轮克服自身重力做功为
[2]滑轮组克服重物重力所做的功为
动滑轮由3段绳子承担着，即
不计绳重与摩擦，动滑轮处于平衡状态，动滑轮受到向上的力是3根绳子的拉力，每根绳
子的拉力是F，即
则每根绳子的拉力是
拉力的功率为[3]滑轮组的机械效率
14．（本题3分）2021年9月，我国自主研制的首套产量达到吨级的氢液化系统调试成功，
并实现了连续稳定生产，这意味着今后我国的运载火箭将可以使用国产液氢作为燃料。选
择液氢作为燃料，是利用了该燃料 大的特性。若完全燃烧104kg的液氢，释
放出的热量为 J，若这些热量的30%被水吸收，能够使 kg的水
温度从20℃升高到70℃。【q =1.4×108J/kg，c =4.2×103J/（kg•℃）】
液态氢 水
【答案】 热值 1.4×1012 2×106
【详解】
[1]火箭用液氢作燃料，是因为液氢的热值大，在质量一定时，由公式 可知，燃料
的热值越大，燃料完全燃烧放出的热量就越多。
[2]完全燃烧104kg的液氢放出的热量为
[3]根据题意可知，水吸收的热量
由 可知，水的质量
15．（本题3分）如图为小伟家的电能表，此时电能表的读数为 kW•h，他只让洗衣
机和电视机工作时，电能表的转盘在5min内转了150转，两电器的总功率为 W，小
伟又把一个手机充电器插入插座进行充电，空气开关就跳闸了，造成跳闸的原因可能是
（选填“总功率过大”或“插头短路”）。
答案第10页，共2页【答案】 40 600 插头短路
【详解】[1] 由电能表的表盘可知，此时电能表的读数为40kW•h。
[2] “3000r/kW•h”表示电路中用电器每消耗1kW•h的电能，电能表的转盘转3000转，电能
表的转盘转150转消耗的电能
两电器的总功率为
[3] 小伟又把一个手机充电器插入插座进行充电，空气开关就跳闸了；由于充电时的功率
较小，所以造成跳闸的原因不可能是总功率过大，则只有可能是插头处发生了短路。
16．（本题3分）水平桌面上放了一个高为15cm、底面积为400cm2的柱形容器，液体深
12cm。将一重为20N、体积为1600cm3的长方体物体B挂在弹簧测力计下方，其下表面刚
好与液面相平，如图所示。现使长方体物体B缓慢下降，直到刚好一半浸在液体中，此时
弹簧测力计的示数为10.4N，这个过程中物体下降了6cm。g=10N/kg，则：
（1）液体的密度为 kg/m3；（2）刚好一半浸在液体中时，物体底部受到液体的压强为 Pa；
（3）将悬挂物体的细线剪断，物体B沉底后对容器底部的压强为 Pa。
【答案】 1.2×103kg/m3 960P a 200Pa
【详解】（1）[1]长方体物体B刚好一半浸在液体中时，弹簧测力计的示数F=10.4N，物体
B的重力G=20N，则物体B受到的浮力
物体排开液体的体积
根据阿基米德原理可得，液体的密度
（2）[2]物体下降6cm后，物体有一半浸没在液体中，则液面升高的高度
物体下降6cm，同时液体上升2cm。则物体底部在液体中的深度
刚好一半浸在液体中时，物体底部受到液体的压强为
（3）[3]由（2）知道，物体底部在液体中的深度是8cm时，物体有一半浸入液体中，可以
判断物体的高度是
h =2h'=2×8cm=16cm
物
则物体的底面积是
当将悬挂物体的细线剪断，物体沉底，由于物体的高度是16cm，容器的高度是15cm，物
体不会完全浸没在液体中，假设当物体沉底时，容器中的液体已经充满，物体排开液体的
体积
答案第12页，共2页故假设正确，物体在液体中沉底，但是物体没有浸没，容器是充满液体的，物体沉底，物
体受到竖直向上的浮力和竖直向上的支持力，竖直向下重力，这三个力是平衡力，物体受
到的浮力
则物体受到液体的支持力
物体间力的作用是相互的，则物体对容器底的压力
则物体对容器底的压强
三、作图题（共6分）
17．（本题2分）请在物体在斜面上保持静止，在图中画出物体受到的力的示意图。
【答案】
【详解】物体静止在斜面上，受到竖直向下的重力和垂直于斜面向上的支持力和沿斜面向
上的摩擦力的作用。三个力都作用在物体的重心上，作图如下：18．（本题2分）如图所示，O点是该装置的转轴，已知OA＝50cm，OB＝30cm，DB＝
40cm。当该装置在图中所示位置静止时，画出在D点所加最小力的方向与该力对应的力臂，
并标出力F。
【答案】
【详解】依题意得，O点为支点，当以OD为力臂时，在D点所加最小力，为了使杠杆平
衡，力的方向垂直OD向下，如图所示：
19．（本题2分）开关S闭合后，小磁针静止时指向如图所示。请在图中两个虚线框内分
别标出螺线管的磁极和电源的极性。
【答案】
【详解】由异名磁极相吸引得，螺线管的右端为N极，左端为S极，由右手定则得，电流
从螺线管左端流入，右端流出，则电源左端为负极，如图所示：
答案第14页，共2页四、计算题（共12分）
20．（本题6分）一辆小汽车在平直公路上匀速行驶，发动机的牵引力为2000N，速度为
108km/h。
（1）求小汽车匀速行驶时受到的阻力大小。
（2）求牵引力在10min内所做的功。
（3）求牵引力在10min内做功的功率。
【答案】（1）2000N；（2）3.6×107J；（3）6×104W
【详解】解：（1）因为小汽车匀速行驶时，受到的阻力和牵引力是一对平衡力，所以小汽
车受到的阻力
f=F=2000N
（2）小汽车的速度
v=108km/h=30m/s
小汽车行驶的距离
s=vt=30m/s×10×60s=18000m
牵引力在10 min内所做的功
W=Fs=2000N×18000m=3.6×107J
（3）牵引力在10 min内做功的功率
答：（1）小汽车匀速行驶时受到的阻力大小为2000N；
（2）牵引力在10 min内做的功为3.6×107J；
（3）牵引力在10 min内做功的功率为6×104W。
21．（本题6分）如图所示某款饮水机加热部分电路原理。加热电阻丝 的阻值均为
。通过调节开关 、单刀双掷开关 可以实现低温、中温、高温三挡的切换。
（1）通过分析判断：当开关 分别位于什么状态，饮水机处于中温挡；
（2）当饮水机处于低温挡工作时，通电 该饮水机消耗的电能为多少焦耳？（3）与饮水机相连的电能表标有“ ”字样，若只有此饮水机工作，该电能表
转盘在 内转了48转，求此饮水机此时的实际功率。
【答案】（1）当S 闭合、S 接A时，为中温挡；（2） ；（3）
1 2
【详解】
解：（1）当S 闭合、S 接B时，两电阻并联，电路总电阻最小，根据 可知，此时
1 2
电功率最大，为高温挡；当S 闭合、S 接A时，电路为R 的简单电路，电路总电阻居中，
1 2 1
根据 可知，此时电功率居中，为中温挡；当S 断开、S 接A时，两电阻串联，电
1 2
路总电阻最大，根据 可知，此时电功率最小，为低温挡。
（2）当饮水机处于低温档工作时，电路总功率为
通电 该饮水机消耗的电能为
（3）在 内，饮水机消耗的电能为
饮水机此时的实际功率为
答：（1）通过分析判断，当S 闭合、S 接A时，饮水机处于中温挡；
1 2
答案第16页，共2页（2）当饮水机处于低温的工作时，通电 该饮水机消耗的电能为 ；
（3）此饮水机此时的实际功率为 。
五、实验题（共26分）
22．（本题5分）如图是洋洋“探究平面镜成像特点”的实验装置。
（1）她在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支“完全相同”但
未点燃的蜡烛B，“完全相同”的目的是 ；
（2）在寻找蜡烛像的位置时，眼睛应该在蜡烛 （选填“A”或“B”）一侧观察
玻璃板。洋洋无论怎样调节蜡烛B，发现都不能与蜡烛A的像重合，发生这种现象的原因
可能是 ；
（3）实验中，她用略小于玻璃板的不透光挡板紧贴玻璃板放在蜡烛B的一侧，蜡烛A
（选填“能”或“不能”）通过玻璃板成像，若她将该挡板紧贴玻璃板放在蜡烛A的一侧，
那么蜡烛A （选填“能”或“不能”）通过玻璃板成像。
【答案】 便于比较像与物体的大小关系 A 玻璃板与桌面不垂直 能
不能
【详解】（1）[1]利用玻璃板透明的特点，可以观察到玻璃板的另一侧，便于找到像的位
置；两支蜡烛大小相同，后面的蜡烛又和前面蜡烛的像完全重合，这样就证明了像与物大
小相同，所以需要选用两根外形相同的蜡烛，是为了比较像与物大小的关系；“完全相
同”的目的是：比较像与物的大小关系。
（2）[2][3]平面镜成的像属于光的反射，在寻找蜡烛像的位置时，眼睛应该在蜡烛A一侧
观察玻璃板。小红无论怎样调节蜡烛B，发现都不能与蜡烛A的像重合，发生这种现象的
原因可能是玻璃板与桌面不垂直直。
（3）[4][5]平面镜成像时光的反射，玻璃板的不透光挡板紧贴玻璃板放在蜡烛B的一侧，
蜡烛A依然可以通过玻璃板成像；将该挡板紧贴玻璃板放在蜡烛A的一侧，那么蜡烛A，
光在同种均匀介质中沿直线传播，挡住了光的传播路径，蜡烛A不能通过玻璃板成像。
23．（本题5分）茶圣陆羽在《茶经》中，形容沸腾的水“势如奔涛”。小明同学利用图
甲所示装置进行了关于“水沸腾”的实验探究；
测量温 凝固点℃ 沸点℃度
汞 ﹣39 357
酒精 ﹣117 78
（1）由表格可知，
本次实验应选用测温物质为 的温度计；
（2）本实验的目的是观察水沸腾时的现象和水在沸腾时的温度变化，图乙是小明实验中不
同时间观察到的水中气泡变化情况，表示水沸腾时现象是 图；（选填“1”或“2”）
（3）当水温升到88℃时，小明同学开始每隔1min读一次温度计的示数，数据记录如下表：
时间/min 0 1 2 3 4 5 6 7 8
8 9 9 9
温度/℃ 90 92 99 99
8 4 8 9
如图丙所示是第4min时温度计的示数，此时水的温度是 ℃；由表中数据可知此地的
大气压 （选填“低于”“高于”或“等于”）1个标准大气压；
（4）实验中给一定质量的水加热，其温度与时间的关系如图丁中a线所示，若其他条件不
变，仅将水的质量增加，则在丁图中哪条线是正确的 。
A．a
B．b
C．c
D．d
【答案】 汞 1 96 低于 C
【详解】（1）[1]有题可知，测量的温度最高到了99℃，所以选用汞作为测量物质。
（2）[2]沸腾时气泡上升过程中会慢慢增大，所以图1符合。
（3）[3]分析图丙可知，温度计的分度值为1℃，示数为96℃。
[4]表格中的数据为99℃时，温度不再变化，说明此时水的沸点为99℃，一个标准气压下
水的沸点为100℃，气压越低，沸点越低，所以此地的大气压小于标准大气压。
答案第18页，共2页（4）[5]由题可知其他条件不变，仅将水的质量增加，则水的初温与沸点相同，水的质量
变大，水加热到沸腾吸收的热量较多，采用相同加热器加热，则水被加热到沸腾需要的时
间较长，故C符合题意，ABD不符合题意。
故选C。
24．（本题7分）在学习“运动和力的关系”时，我们曾追随着物理学家的足迹，设计过
这样的“斜面”实验：
（1）如图所示，实验时每次都必须让小车从斜面滑下后沿水平面运动，是因为小车在水平
面运动时，竖直方向的 力等于 力，相当于小车只受水平方向上的摩擦力；
①小车都从同一斜面同一位置由静止开始自由滑下，是为了使小车到达水平面运动时的
相同；
②分析图中水平面的粗糙程度，并观察比较小车在不同表面滑行的最大距离，可以得出：
在初速度相同的条件下，水平面越光滑，小车受到的摩擦力越 ，小车运动的距离越
；
③进一步推理，若水平面绝对光滑小车不受任何阻力，则小车会在水平面上做 运动；
④此实验中采用了控制变量法和 方法；
【答案】 重 支持 速度 小 远 匀速直线 科学推理
【详解】（1）[1][2]小车从斜面滑下后沿水平面运动，受到竖直向下的重力和竖直向上的
支持力，它们是一对平衡力，合力为零，其作用效果相互抵消，相当于小车只受水平方向
上的摩擦力的用。
①[3]为了使小车滑到斜面底端时具有相同速度，让小车从同一个斜面的同一高度位置由静
止开始滑下。
②[4][5]对比三幅图可知，换用不同粗糙程度的毛巾、棉布、木板做水平面，小车在不同表
面滑行的距离不同，在初速度相同的条件下，水平面越光滑，小车受到的摩擦力越小，速
度减小得越慢，小车运动的距离越远。
③[6]在此实验的基础上进行合理的推理，可以得出：假如水平面绝对光滑，小车受到阻力
为0，其速度不会变化，即它将做匀速直线运动。
④本实验中，让小车从同一斜面、同一高度由静止开始滑下，使小车在进入平面时的运动
速度相同，这属于控制变量法；同时，通过实验现象进行推理，得出运动物体不受力时的运动状态，属于科学推理法。
25．（本题9分）小华做测量定值电阻Rx阻值的实验，现有器材：待测电阻Rx、两节干
电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）小华设计了如图甲所示的电路测量Rx的阻值，该实验的原理是 ；
（2）请按照图甲所示的电路图，用笔画线将图乙中的实物图连接完整；
（3）闭合开关之前，滑动变阻器的滑片应置于 （选填“最左”或“最右”）端；
（4）当电压表示数为1.3V时，电流表示数如图丙所示，则通过Rx的电流大小为
A，它的阻值是 Ω；
（5）本实验要多次测量取平均值，其目的是 。
（6）小华对实验进一步拓展，利用电源（电压未知但恒定不变）、阻值为R 的定值电阻、
0
电流表、开关等器材，设计了如图丁所示的电路也能测出Rx的阻值，请你完成下列实验步
骤。
①按电路图正确连接电路，闭合开关S，断开开关S，读出电流表示数I；
1 1
②再闭合开关S，读出电流表示数I；
1 2
③根据实验数据，计算出待测电阻Rx= 。（用R、I、I 表示）
0 1 2
答案第20页，共2页【答案】 R= 最右 0.26 5
减小误差
【详解】（1）[1]由图甲知道，实验需要测量电阻两端的电压和通过电阻的电流，所以伏
安法测电阻的原理是 。
（2）[2]滑动变阻器要采取“一上一下”的连接方式，与待测电阻串联，由图甲可知，向
右滑动滑片时，接入电路中的阻值变大，故应该接变阻器的左下端接线柱，如图所示：
（3）[3]开关闭合前，将滑动变阻器滑片置于阻值最大处，故滑动变阻器的滑片滑到最右
端。
（4）[4][5]由丙图知道，电流表量程为0～0.6A，分度值为0.02A，读数为0.26A，根据欧
姆定律知道，待测电阻的阻值
（5）[6]为了使结果更加准确，应多测几次求平均值，这样可以减小实验误差。
（6）[7]按电路图正确连接电路，闭合开关S，断开开关S，读出电流表示数I，电路为定
1 1
值电阻的简单电路，此时电阻R 两端的电压即为电源电压，根据欧姆定律可得电源电压
0
再闭合开关S，电阻R、Rx并联，电流表测干路电流，读出电流表示数I，并联电路干路
1 0 2
电流等于各支路电流之和，则流过电阻Rx的电流
并联电路各支路两端电压相等，根据欧姆定律知道，待测电阻的阻值为六、科普阅读题（共6分）
26．（本题6分）阅读材料，回答问题。
电动拖盘搬运车
如图甲是超市常用的一种电动拖盘搬运车，用于运输、提升货物，常被称作“地牛”。
下表是其相关参数，其电路工作原理示意图如图乙。当闭合开关 时，进退电动机 工作，
驱动“地牛”前进或后退。当闭合开关 时，提升电动机 工作，将货物提升到指定高
度。电源是电压为36V的铅蓄电池组。（g取10N/kg）
最大载货 铅蓄电池 铅蓄电池 进退电机额定电 提升电机额定电
型号
量 组电压 组容量 压，额定功率 压，额定功率
PTE20X2× 36V 80Ah 36V，900W 36V，800W
（1）下列关于电动拖盘搬运车的铅蓄电池的说法正确的是 ；
A．铅蓄电池组是由24节铅蓄电池串联组成的
B．给铅蓄电池组充电时，铅蓄电池组相当于电源
C．给铅蓄电池充电的过程中，电能转化为化学能
D．给铅蓄电池充足电一次，消耗的电能约
（2）要想利用“地牛”将货物竖直向上放至3m高的货架上，应闭合开关
（选填“ ”或“ ”）；
（3）“地牛”仪表盘上有可显示所载货物质量的仪表，其电路如图丙所示。电源电压为
18V，电流表（0~0.6A），滑动变阻器 压敏电阻 的阻值与所受压力F的关系
答案第22页，共2页如图丁所示。压敏电阻） 是由 （选填“导体”、“绝缘体”或“半导
体”）材料制成的，当压力变大时，压敏电阻 的阻值将 （选填“变大”、
“变小”或“不变”）。为了确保此电路能安全工作，在最大载货量时 的阻值应至少调
至 Ω。
【答案】 C S 半导体 变小 22
2
【详解】（1）[1] A．一节蓄电池的电压为2V，由表格数据知蓄电池电压为36V，是由18
节铅蓄电池串联而成的，故A错误；
BC．蓄电池组充电时，消耗电能转化为化学能，蓄电池相当于用电器，故B错误，C正确；
D．充足电一次，消耗的电能约
故D错误。
故选C。
（2）[2]根据题意知道，当闭合开关S 时，提升电动机M 工作，将货物提升到指定高度。
2 2
（3）[3]压敏电阻是由半导体材料制成的。
[4]由图丁知道，载重量越大时，“地牛”仪表盘受到的压力越大，R 的阻值越小。
3
[5]由表格数据知道，最大载重量m=2000kg，则托盘受到的最大压力
2
由图丁知道，此时压敏电阻R 的阻值为8Ω，因电流表量程为0～0.6A，变阻器允许通过的
3
最大电流为1A，且串联电路中电流处处相等，所以当电流表的示数最大为I=0.6A时，载
重量最大，R 接入电路中的阻值最小，由 知道，电路的总电阻
4
因串联电路中总电阻等于各分电阻之和，所以，R 的阻值为
4
即为了确保此装置在“地牛”上能安全运行，R 的阻值应至少调至22Ω。
4答案第24页，共2页
