欧姆定律
_____________________________________________________________________ ______ ___ __
___________________________________________________________________ _____ ____ ______
1．教学重点：理解欧姆定律，能用其进行简单的计算。
2．教学难点：理解欧姆定律并应用。
1．欧姆定律：
内容： 。
公 式：
U—电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——安培（A）
2．使用欧姆定律的注意事项：
同体性：公式中的I、U、R应是同一段电路或同一导体的。为了便于区别，应该加上同一种角标。
同时性：公式中的I、U、R应是同一时刻、同一导体所对应的数值。
欧姆定律普遍适用于纯电阻电路中。对于电动机（转动的线圈）和超导体来说，欧姆定律不成立。
3．电阻的串联和并联电路规律的比较
串联电路 并联电路
电流特点
电压特
点
电阻特
点
并联电路中，电流的分配与电阻成反比
分配特 串联电路中，电压的分配与电阻成正比
1 1 1
点 U :U ::U R :R ::R I :I ::I : ::
1 2 n 1 2 n 1 2 n R R R
1 2 n
功率特 串联电路和并联电路的总功率，都等于各部分电路功率之和
点 P P P P
1 2 n

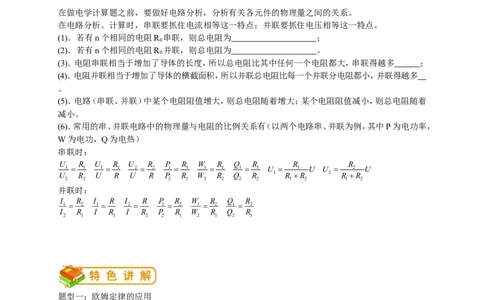

在做电学计算题之前，要做好电路分析，分析有关各元件的物理量之间的关系。
在电路分析、计算时，串联要抓住电流相等这一特点；并联要抓住电压相等这一特点。
(1)．若有n个相同的电阻R 串联，则总电阻为 ；
0
(2)．若有n个相同的电阻R 并联，则总电阻为 。
0
(3)．电阻串联相当于增加了导体的长度，所以总电阻比其中任何一个电阻都大，串联得越多 ；
(4)．电阻并联相当于增加了导体的横截面积，所以并联总电阻比每一个并联分电阻都小，并联得越多
。
(5)．电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则总电阻随着
减小。
(6)．常用的串、并联电路中的物理量与电阻的比例关系有（以两个电路串、并联为例，其中P为电功率，
W为电功，Q为电热）
串联时：
U R U R U R P R W R Q R R R
1 1 1 1 2 2 1 1 1 1 1 1 U 1 U U 2 U
U R U R U R P R W R Q R 1 R R 2 R R
2 2 2 2 2 2 2 2 1 2 1 2
并联时：
I R I R I R P R W R Q R
1 2 1 2 1 2 1 2 1 2
I R I R I R P R W R Q R
2 1 1 2 2 1 2 1 2 1
题型一：欧姆定律的应用
例1．（2014•白银）某校兴趣小组的同学利用图（甲）所示电路进行两项实验研究：
第一、测定某电阻的阻值；
第二、研究灯泡灯丝的电阻随电压的变化规律．
次数 1 2 3物理量
U/V 2.0 4.0 5.0
I/A 0.20 0.39 0.51
（1）首先，他们只闭合S ，断开S ，调节滑动变阻器，观察电压表和电流表的读数，得到表中三组数据．
1 2
请你根据表中的数据，帮他们计算电阻R的阻值（计算结果保留1为小数）．
（2）然后，他们断开开关S ，闭合开关S ，调节滑动变阻器，记录电压表和电流表的示数，根据记录结
1 2
果将数据绘制成电流和电压的关系图象（乙）．根据图象，他们发现灯泡电阻是随电压变化而变化的．
请你计算，当电压表示数为2.5V保持不变时，在50s时间内，灯泡L消耗了多少电能？
（3）最后，他们同时闭合S 和S ，调节滑动变阻器，使灯泡L的功率为0.1W时，R的功率是多大？
1 2

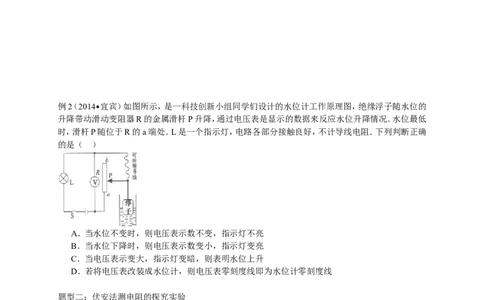

例2（2014•宜宾）如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的
升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低
时，滑杆P随位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确
的是（ ）
A．当水位不变时，则电压表示数不变，指示灯不亮
B．当水位下降时，则电压表示数变小，指示灯变亮
C．当电压表示变大，指示灯变暗，则表明水位上升
D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线
题型二：伏安法测电阻的探究实验
例3（2014•广安）小红在做“伏安法测小灯泡的电阻”的实验中：
（1）根据实验目的，将实验器材连接成实验电路，如图甲所示．但粗心的小红有一根导线连接错误，请
你帮小红在接错的那根导线上打“×”，然后另画一根导线使电路连接正确．（2）电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图乙所示，
则此次实验测得的小灯泡的电阻值R 是 Ω．
x
（3）若小灯泡的额定电压为2.5V，现用该电路来测小灯泡的额定功率，此时应将变阻器的滑片P向
滑动．（选填“左”或“右”）
例4．（2014•白银）李明和小亮利用如图（甲）所示的电路探究“电流与电阻的关系”．已知电源电压
为6V且保持不变，实验用到的电阻R的阻值分别为10Ω、15Ω、20Ω、25Ω．
（1）李明根据图（甲）所示电路图，将图（乙）中的实验器材连接成实验电路，小亮在检查时认为，从实
验目的来看，实验电路上有一根导线连接错了，建议李明改线．

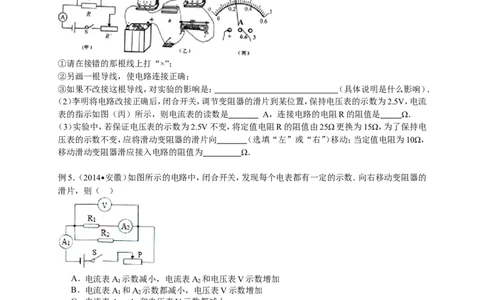

①请在接错的那根线上打“×”；
②另画一根导线，使电路连接正确；
③如果不改接这根导线，对实验的影响是： （具体说明是什么影响）．
（2）李明将电路改接正确后，闭合开关，调节变阻器的滑片到某位置，保持电压表的示数为2.5V，电流
表的指示如图（丙）所示，则电流表的读数是 A，连接电路的电阻R的阻值是 Ω．
（3）实验中，若保证电压表的示数为2.5V不变，将定值电阻R的阻值由25Ω更换为15Ω，为了保持电
压表的示数不变，应将滑动变阻器的滑片向 （选填“左”或“右”）移动；当定值电阻为10Ω，
移动滑动变阻器滑应接入电路的阻值为 Ω．
例5．（2014•安徽）如图所示的电路中，闭合开关，发现每个电表都有一定的示数．向右移动变阻器的
滑片，则（ ）
A．电流表A 示数减小，电流表A 和电压表V示数增加
1 2
B．电流表A 和A 示数都减小，电压表V示数增加
1 2
C．电流表A 、A 和电压表V示数都减小
1 2
D．电流表A 、A 和电压表V示数都增加
1 2
基础演练
1．根据下列一组实验数据，可以得到的结论是 （ ）
A．导体电阻一定时，电压跟电流成正比 B．导体电阻一定时，电流跟电压成正比
C．电压一定时，电阻跟电流成反比 D．电压一定时，电流跟电阻成反比
2．由欧姆定律导出公式R=U/I，下列说法中正确的是（ ）A．导体的电阻和它两端的电压成正比 B．导体的电阻和通过它的电流成反比
C．当导体两端电压为零时，它的电阻也为零 D．以上说法都不正确
3．在测电阻实验，如图1中a、b电表分别表示 （ ）
A．a是电流表，b是电压表 B．a是电压表，b是电流表
C．a、b都是电压表 D．a、b都是电流表
图1
图2
图
3
4．图2所示为测定电阻的电路图。如果某同学在操作中两电表的量程选择正确，但不
慎将两电表的位置对调了一下，则开关闭合后 （ ）
A．电流表、电压表均损坏 B．电流表损坏
C．电压表损坏 D．电流表、电压表都不损坏
5．根据欧姆定律 I=U/R，下列哪种说法是正确的：（ ）
A．通过导体的电流越大，这段导体的电阻就越小；
B．导体两端的电压越大，这段导体的电阻就越大；
C．导体的电阻与电压成正比，与电流成反比；
D．导体两端的电压越大，这段导体中电流就越大。
6．一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟两脚站在同一根
高压线上仍安然无恙，这是因为（ ）
A．鸟有耐高压的天性 B．鸟脚是干燥的，鸟的身体不导电
C．鸟两脚间的电压几乎为零 D．鸟体电阻极大，所以无电流通过小鸟
7．某导体两端电压为15V，此时通过导体的电流为3A，若导体两端的电压增加3V，则此时通过导体
的电流和导体的电阻分别是（ ）
A．0.6A 5Ω B．3.6A 5Ω C．3.6A 1Ω D．4A 6Ω
8．如图3所示，R=1Ω，R=2Ω，则电压表V、V 示数之比是（ ）
1 2 1 2
A．1：1 B．1：2 C．2：1 D．1：3
9如图4所示，电源电压保持不变，若P向右移动，则电压表、电流表示数的变化分别为( )
图5
图4
A．变大，变小 B．变大，变大 C．变小，变大 D．变小、变小10．如图5所示在滑动变阻器的滑片P向右移动过程中， 电路中的电流变大。则电路与滑动变阻器
的连接方式正确的是（ ）
A．a连C，b连D B．a连A、b连B
C．a连C，b连B D．a连C，b连D
11．一只电阻两端的电压从2V，增加到2.8V，通过该电阻的电流增加了0.1A，则该电阻的阻值是
A．8Ω B．20Ω C．28Ω D．无法确定
12.在电压不变的情况下， 和_____成反比；在电阻一定的情况下，_ _ __ 和____成正比。
13．一段导体两端电压为5V时，导体中的电流强度为0.5A，若导体两端电压增加一倍，导体中的电流
应为_____；当电压变为零时，导体的电阻为 。
14．在研究欧姆定律的实验中，我们先保持___ 不变，得出导体中的 跟这段导体两端的电压关
系；然后保持___ 不变，得出导体中的 跟这段导体电阻的关系。
15．要测定某一导体的电阻，只要测出导体两端的____ 和导体中的____ ，即可用公式____ 计算出待
测电阻。这种测电阻的方法叫做____ 法。
16．有两个电阻阻值分别为4Ω和6Ω，串联后接到某电源上，那么两电阻中的电流之比为____，两电
阻两端的电压之比为____ ，电路的总电阻为____ Ω。如把这两个电阻改为并联后接到原电路中，那么
两电阻中的电流之比为____ ，两个电阻两端的电压之比为____ ，电路的总电阻为____ Ω。
17．某导体的电阻是10Ω，通过它的电流是300 mA，则此导体两端的电压是 V，若在该导
体两端加上12V的电压，此导体的电阻是 Ω。
18．某同学在老师的指导下，用电压表和电流表测家用照明灯泡的电阻，测得灯泡两端电压为220V，
通过灯泡的电流是0.28A，则该灯泡正常发光时灯丝的电阻值是＿＿＿Ω
19．一段导体两端电压为12V，导体中的电流是2A，则此导体本身的电阻为 Ω；如果电压降为6
V，导体中的电流是 A；电压降低为0V，导体的电阻等于 。
20.一个电池组、一个开关，一只已知电阻R0和一只未知电阻Rx以及导线若干，如：
(1)只有一只电流表；(2)只有一只电压表。试分别设计测未知电阻Rx的值的电路（写出方法、画出电路
图），并列出Rx的测量表达式。
巩固提高
1．根据欧姆定律I=U/R，下列说法正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越高，这段导体的电阻就越大
C．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
D．导体的电阻与电压成正比，与电流成反比
2．两个导体并联后的总电阻（ ）
A．比每个导体的电阻都大 B．比每个导体的电阻都小
C．等于两个导体的电阻之和 D．等于两个导体电阻的倒数之和
3．如图所示的电路中（电源电压不变），闭合开关S后，当滑动变阻器 的 滑片自左向右移动时，下列判断中正确的是（ ）
A．电流表的示数不变，电压表的示数不变
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变大，电压表的示数变大
D．电流表的示数变小，电压表的示数不变
4．在“探究电流与电压的关系”的实验中，分别用R R 两个电阻进行了探究，并根据各自的实验数
1、 2
据绘制出如图所示的I-U关系图像，从图中可以看出R 、R 的大小关系为（ ）
1 2
A． R ＞R
1 2
B． R ＜R
1 2
C． R =R ：
1 3
D．不能确定
5．为了了解温度的变化情况，小王同学设计了如图所示的电路。图中电源电压保持不变，R是定值电
阻，R是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化
t
来判断温度的变化情况。小王在连接好电路且闭合开关后做了以下的实验，往R上擦一些酒精，然后
t
观察电表示数的变化情况。他观察到的现象应该是（ ）
A． A表和V表示数均变小
B． A表示数变大，V表示数变小
C． A表示数变小，V表示数变大
D． A表和V表示数均变大
6．如图所示，电源电压保持不变，电路中的电阻为R ，电流表的示数为I ，为使电流表的示数变为 3I
，则下列做法中正确的是（ ）
A．串联一个阻值为 R的电阻
B．并联一个阻值为2R的电阻
C．将一个阻值为2R的电阻串联在电路中.
D．将一个阻值为R的电阻与电阻R并联
7．在如图所示电路中，电源电压为5V , R 为滑动变阻器， L 为标有“ 5V ”字样的小灯泡（即灯泡正
常发光时两端的电压为5V ）。闭合开关 S ，移动变阻器滑片P，小灯泡始终不亮，此时电流表示数为
零，电压表示数为5V ，则电路的故障可能是（ ）
A．灯泡断路
B．电流表断路
C．变阻器断路
D．开关接触不好
8．一个风和日丽的周末，小明和她的同学一同去效游，在野外他们看到小鸟停在高压线上欢快的歌
唱，他们感到很奇怪，老师不是才讲了的吗，人接触高压线时，会触电的，那么小鸟为什么不会触电呢？
针对这个问题，她们讨论了以下四种结论，你认为有道理的是（ ）
A．小鸟的电阻很大，通过导体的电流很小 B．小鸟的脚是绝缘体
C．小鸟只停在一根电线上，两脚之间的电压很小 D．小鸟的天性不会触电9．如图所示的电路中，电源电压为4.5 V不变，电 阻R 标有“6 Ω 0.5 A”，滑动变阻器R 标有
1 2
“30Ω 1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”。为了保护各电表和元件，滑动变阻
器R 允许接入电路的阻值范围是( )
2
A．0～12 Ω
B．0～30Ω
C．3～12Ω
D．3～30Ω
10．如图所示，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R 的滑片P 在中点，
2
闭合开关S，三只电表均有示数.当滑片P向左移动时，下列说法正确的是（ ）
A．若电阻串联，①、③是电压表，则表②示数变大
B．若电阻串联，①、③是电压表，则表②示数变小
C．若电阻串联，①、③是电流表，则表②示数变小
D．若电阻串联，①、③是电流表，则表②示数变大
11．一根导体两端加2V电压时，通过的电流正好是0.1A，则导体的电阻是 Ω，如果这根导体
两端电压变为4V，则通过导体的电流是 A .
12．一只小灯泡的额定电压为8V ，正常发光时通过它的电流为0.4A ，现将该小灯泡接在12V的电源
上，为使其正常发光，还应＿＿＿＿＿ 联一个＿＿＿＿＿ Ω的电阻.
13．如图13所示，电源电压为12V , 闭合开关 S ，电压表的读数为3V ，它测量的是灯＿＿＿＿ 的电
压.如果灯L 的电阻为60Ω，则电流表的读数为＿＿＿＿＿ A．
1
14．如图14所示的电路中，R 、R 均为定值电阻.电源电压不 变.闭合开关S、S，两电表均有示数；再
1 2 1 2
断开开关S，则电流表示数 ，电压表示数 ，电压表与电流表示数之比_____ (本题每空
2
均选填“变大”、“变小”或“不变”)
图
1 图13 图14 图15 图
16
15．在图15所示的电路中，电源电压保持不变，当开关S闭合后，电流表示数变化了0.1A ，电阻
R= 。
16．如图16所示的电路中，电压U保持不变，电阻R =R ，开关S断开时，电流表的示数为I；开关S
1 2 1
闭合时，电流表的示数为I，则I：I= 。
2 1 2
17．某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，
定值电阻（5Ω、10Ω、15Ω的各1只），滑动变阻器1只，开关1个，导线若干.设计的电路如图所示．
（1）这个实验使用了控制变量的方法，其中被控制的变量是＿＿＿，滑动变阻R 的作用是＿＿＿。
2（2）下面是他们获取的一组实验数据：实验中他们选用的定值电阻阻值为＿＿＿＿＿ Ω；
图7-14
（3）请在画出电流随电压变化的图像；
（4）分析表中的数据或图像，你能得出的探究结论是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
＿ .
18．小红和小明在做“用电流表和电压表测电阻”的实验.
（1）请你帮助他们在实物连接图中，用笔画线代替导线将所缺的导线补上.
（2）当小红 完成电路连接后就 准备闭合开
关，同伴小 明提醒还有一处不 妥当，你知
道小明提醒的是什么吗？答：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．
（3）在某次测量中电流表示数如图所示，则I=＿＿＿＿＿ A．
（4）在实验过程中，小红突然发现电流表没有示数，而电压表有示数，且接近于电源电压，则故障可能
是＿＿＿＿＿＿＿＿＿．
（5）小红还准备探究“电阻并联时总电阻与各部分电阻的关系”.取来一个10Ω的定值电阻和一个电
阻箱（ ）.请你在下面的方框中为她设计一个实验电路图.
（6）小红将数据填入表中，分析表中数据，得出：= +.同伴小明发现：电阻并联时的总电阻比各部分
电阻都要小，而且当R 远大于R 时，＿＿＿＿＿＿＿＿＿.
2 1
19．如图所示，电源电压为10V，闭合开关S后，电流表、电压表的示数分别为O.5A和6V.求：
(1)通过R 的电流I 是多少?
1 1
(2)马平同学在求R 的电阻值时，解题过程如下：根据欧姆定律：R ===12Ω
2 2请你指出马平同学在解题过程中存在的 错误，并写出正确的解题过程.
20. 如图所示电路中，电源电压保持不变，R =10Ω，开关S闭合后，电压表V 的读数是5V，电压表V
1 1 2
的读数为15V。求：
（1）电流表A的读数？
（2）电路的总电阻？
21．如图所示电路中，电阻R 的阻值是20Ω，闭合开关S，电流表的示数分别为0.3A、0.5A，求：
1
（1）通过电阻R 的电流;
2
（2）电源电压；
（3）电阻R 的阻值。
2
1．德国物理学家欧姆用____的方法研究了电流跟电压和电阻的关系，得到：导体中的电流跟导体两
端的电压成____，跟导体的电阻成____.其数学表达式为________.
2．一只电阻两端的电压从4V增加到6V，通过它的电流将从0.5A增加到__ _ _ A，这只电阻的阻
值为_ __ _ Ω.
3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为____，两电阻
两端的电压之比为____，电路的总电阻为____Ω.如把这两个电阻改为并联后接到原电路中，那么两电
阻中的电流之比为____，两个电阻两端的电压之比为____，电路的总电阻为____Ω.
4．如图1所示路中，电源电压为6V，电压表示数为1V，R =20Ω，电流表的示数为____A，R 的阻值为
2 1
____Ω，在1min内通过R 的电量为____C．
15．若加在某导体两端的电压为U，通过的电流为I，该导体的电阻为_______；当导体中的电流变为
1
I
2
时，导体的电阻为__________，这时导体两端的电压为____.
6．把R =15Ω和R =5Ω的两电阻并联后接在电源上，通过R 的电流是0.4A，R 两端的电压为____V，
1 2 1 2
干路中的总电流为____A．
7．为了得到10Ω的电阻，在30Ω、15Ω、8Ω、5Ω四个电阻中，可选____的电阻，____联起来使用.
8．电路如图2所示，当把电阻箱的铜塞全都插下时电流表的示数为0.6A，电源电压为____V；当把铜
塞全部拔出时，电流表的示数为____A；为了使电流表的示数为0.5A，应插下的铜塞是____，此时通
过5Ω电阻丝的电流为____.
9．电阻R 和R 并联在某电源上，且R ＞R ，以下说法中正确的是（ ）
1 2 1 2
A． R 两端的电压大于R 两端的电压 B． R 中的电流等于R 中的电流
1 2 1 2
C． R 中的电流大于R 中的电流 D． R 中的电流小于R 中的电流
1 2 1 2
10. 如图3所示的电路，当开关由断开变为合上时，各表的示数变化为（ ）
A． 两表的示数都变小 B． 两表的示数都变大
C． 电流表的示数变大，电压表的示数变小 D． 电流表的示数变大，电压表的示数不变
11．电阻R 和R 并联在电路中，通过R 的电流与干路的电流之比为3∶4，那么把它们串起来接入某
1 2 1
电路后，R 和R 两端的电压之比为（ ）
1 2
A． 3∶4 B． 4∶3 C． 3∶1 D． 1∶3
12．有R 和R 两个电阻，且R ＞R ，将它们分别接到同一电源两端，要使电路中的总电流最大，连接
1 2 1 2
方法应该是（ ）
A． 只接入R B． 只接入R
1 2
C． R 和R 串联后接入 D． R 和R 并联后接入
1 2 1 2
13．如图4所示电路，已知电源电压为3V，R 为6Ω，当S断开时，电流表的示数为1A，如把S合上，
2
电流表的示数为（ ）
A． 0.5A B． 0.75A C． 1A D． 1.5A
14．如图5所示电路，电源电压为12V，R 为100Ω，当S合上时，电流表的示数为0.6A，如把S断开，
2
电流表的示数为（ ）
A． 0.1A B． 0.2A C． 0.4A D． 0.6A15．一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流
表、电压表选的量程应为（ ）
A． 0～0.6A，0～3V B． 0～0.6A，0～15V
C． 0～3A，0～3V D． 0～3A，0～15V
16．为了使一只电阻为10Ω、额定电压为6V的电铃接在18V的电源上能正常工作，那么电路中必须（
）
A． 串联一只30Ω的电阻 B． 串联一只20Ω的电阻
C． 并联一只30Ω的电阻 D． 并联一只10Ω的电阻
17．某户人家共有10盏灯并联在电路上，为了使电路中的总电流最小，那么应该（ ）
A． 灯全部开亮 B． 灯全部关掉
C． 只开一只灯 D． 开两只灯
18．给你以下器材：两盏相同的灯、一个滑动变阻器、一个电池组、导线若干和一个开关，请你用以上
器材组成一个电路，要求开关控制总电路，当滑动变阻器的滑片向左移动时，一盏灯亮度不变，另一
盏灯的亮度变暗，画出电路图.
19．把图6中的滑动变阻器连入电路，要求P向左移动时，灯L变亮.
20． 图7所示为测定额定电压为2.5V的小灯泡的电阻的电路图.
(1)在图中“○”中填入电流表和电压表.
(2)在连接电路时，开关S应____，滑片应位于____端.
(3)闭合开关后，发现电压表示数为1.2V，这时应将滑片P向____端
滑动，直到电压表示数为____V时，再读出电流表的示数，利用公式____
即可以算出小灯泡正常发光时的电阻.
21． 把一只电阻R接到某电源上，此时电路中的电流为0.6A，若在电路里并联一只30Ω的电阻，此
时干路的电流为0.8A，求电源电压和电阻R的阻值.22．在图8所示电路中，U=6V，R =6Ω，R =3Ω，R =4Ω.求：(1)开关S置于a时，R 中的电流是多少？(2)
1 2 3 1
当S置于b时，R 中的电流是多大？
1
23．如图9所示电路中，电源电压为12V，R =20Ω.当S，S 合上时，电流 表示
2 1 2
数为0.8A，当S，S 断开时，电流表示数为0.2A．求R 和R 的值.
1 2 1 2
_________________________________________________________________________________
_________________________________________________________________________________
1．一般情况下，下列物体中容易导电的是
A． 玻璃杯 B． 塑料尺 C． 铅笔芯 D． 橡胶轮胎
2．下列哪个物理量是决定导体电阻大小的因秦之一
A． 导体的长度 B． 导体中的电流
C． 导体两端的电压 D． 导体实际消耗的电功率
3．由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．当导体两端的电压为零时，导体的电阻也为零
D．导体的电阻跟导体两端的电压和通过导体的电流无关
4．如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是
A．A、D
B．B、C
C．A、B
D．C、D
5．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是6．如果把4Ω和6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A，如果再把它们
并联在同一电路中，则干路的电流应为
A．2A B．3A C．4A D．5A
7．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是
A．连入变阻器时，应使滑片位于变阻器值最大的位置
B．开关、电流表应接在靠近电源电流流出的一端
C．连接电路时，应先将开关断开
D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端
8．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电
路中允许通过的最大电流为
A．1A B．2A C．3A D．不能确定
10．检查近视眼是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲
线如图乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时
S R
·A
R R
0
浓 度
V1
度
甲 乙
A．电流表示数减小 B．电压表示数减小
C．电路总电阻增大 D．电路总功率增大
11．如图3所示的电路中，电源电压恒定，R 为定值电阻，闭合开关S,滑动变阻器R 的滑片P由b端
1 2
移到a端的过程中、下列说法正确的是
A．电压表和电流表的示数都变大
B．电压表和电流表的示数都变小
C．电压表的示数变大，电流表的示数变小
D．电压表的示数变小，电流表的示数变大
图3 图4 图 5
12．如图4所示的电路中，电源电压不变，闭合开关S、S，电压表示数为U；接着只断开开关S，此时
1 2 1 2
电压表示数为U，若已知U∶ U = 5∶3，则电阻R 和R 的阻值之比是
2 1 2 1 2
A． 1:2 B．2:3 C． 3:2 D．5:3
13．如图5所示电路中，R ∶R ＝1∶2，则通过它们的电流之比是 ，加在它们两端的电压之比
1 2是
14．研究导体的电阻与温度的关系的实验如图所示，当用酒精灯缓慢地对线圈加热时，将观察到电流
表的示数 （选填“变大”或“变小”），这表明导体电阻 （选填“变大”、“变
小”），这个实验证明了导体的电阻还跟 有关系，对大多数的导体而言，温度越 ，其
电阻值越大。
15．为探究影响导体电阻大小的因素，小明找到了不同规格的导线，如表所示：
(1)要探究电阻大小与导体长度的关系，应选择 和 两根导线进行实验；
(2)要探究电阻大小与导体材料的关系，应选择 和 两根导线进行实验；
(3)小明用A、C两根导线探究了电阻大小与导体横截面积的关系，则导线C的长度应为 。
A B
C D
16．如图所示的电路，AB和CD均为镍铬合金线。 闭合开关后，通过
观察 ，可以比较出合金线电阻的大小，这种研究方法叫__________（填“等效替代法”或
“转换法”）。这个实验装置是研究电阻大小与导体_______
的关系。
17．某工厂有一个电阻为12Ω的电铃，正常工作时的电压为6V，若把它接在8V的电路上，需要给它
联一个 Ω的电阻。
18．(13宜昌)把5Ω的电阻R 跟15Ω的电阻R 串联起来，接在电压是6V的电源上，通过R 的电流是
1 2 1
______A，R 两端的电压是_______V。
2
19（1）如下左图所示，当开关闭合时，两个电灯都能正常发光，试在图中的○中填入适当的电表符号
（2）如上右图所示，试在电池组、电压表和电流表中，任选两件填入电路的空缺
处，使电灯L 和L 能同时发光。
1 2
20．（13泰州，8分）如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图。所用实验器
材是：电源（6V）、电流表（0 0.6A）、电压表（0 3V）、电阻箱（0 999.9Ω）、滑动变阻器（40Ω 2A）、开关、
~ ~ ~
导线若干。
（1）探究电流与电压的关系时，所测得的几组电流、电压值见表1.分析表中
数据可知：电阻箱接入电路的阻值为 Ω；当导体的电阻一定时，通
过导体的电流与导体两端的电压成 关系。
表1 表2
实验序号 电压U(V) 电流（A） 实验序号 电阻R（Ω） 电流I（A）
1 1.0 0.20 1 5 0.40
2 1.5 0.30 2 10 0.20
3 2.0 0.40 3 20 0.10（2）探究电流与电阻的关系时，应调节 改变接入电路中的阻值，并调节 使电压表的示数
保持相同，读出电流值，所测得几组数据见表2。分析表中数据可知：电阻箱两端的电压为____V；当
导体两端电压一定时，通过导体的电流与导体的电阻成 关系。
（3）就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，
电阻箱可接入电路的阻值范围是____Ω至____Ω（保留一位小数）。
21．在测额定电压为2.5V小灯泡电阻的实验中：
（1）如图所示，荣荣同学所连接的电路存在错误．但只需改动一根导
线，即可使电路连接正确请你在应改动的导线上打“×”，并用笔画
线代替导线在图中画出正确的接法
（2）电路正确连接后，闭合开关，小灯泡不发光．电流表有示数，电压
表几乎没有示数．出现这一故障的原因可
。
（ 3 ）排除故障后，荣荣同学进行了四次实验，并将部分实验数据和现象记录在下面的表格中，请你帮
他将表中未填的数据和现象填写完整。
实验序号 U/V I/A R/Ω 灯泡亮度
1 0.5 0.13 3.8 不亮
2 1.0 0.18 5.6 灯丝暗红
3 1.5 0.21 7.1 微弱发光
4 2.5 0.25
（4）荣荣同学分析以上实验数据．发现小灯泡的电阻值存在明显差异、原因可能是
。
22．（8分）如图所示电路中，已知R =40Ω，R ＝10Ω。当开关闭合后，通过电流表示数为0.3A。求：（1）
1 2
电阻R 两端电压；（2）通过电阻R 的电流；（3）通过电路的总电流；（4）电路的总电阻。
1 2
课程顾问签字： 教学主管签字：
