【巩固练习】
一、选择题：
1.两根长度相同，粗细不同的锰铜丝，把它们串联在电路中（ ）
A.粗的电流大，且电压也大
B.细的电流大，且电压也大
C.粗的、细的电流一样大，但细的电压大
D.粗的、细的电流一样大，但粗的电压大
2.电阻R 和R 串联后接在电压为U的电路上，R 两端的电压U 与总电压U的关系为（ ）
1 2 1 1
A. B. C. D.

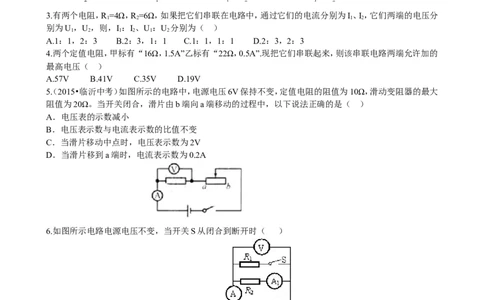

3.有两个电阻，R =4Ω，R =6Ω，如果把它们串联在电路中，通过它们的电流分别为I、I，它们两端的电压分
1 2 1 2
别为U，U，则，I：I、U：U 分别为（ ）
1 2 1 2 1 2
A.1：1，2：3 B.2：3，1：1 C.1：1，1：1 D.2：3，2：3
4.两个定值电阻，甲标有“16Ω，1.5A”乙标有“22Ω，0.5A”.现把它们串联起来，则该串联电路两端允许加的
最高电压（ ）
A.57V B.41V C.35V D.19V
5（. 2015•临沂中考）如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大
阻值为20Ω。当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（ ）
A．电压表的示数减小
B．电压表示数与电流表示数的比值不变
C．当滑片移动中点时，电压表示数为2V
D．当滑片移到a端时，电流表示数为0.2A
6.如图所示电路电源电压不变，当开关S从闭合到断开时（ ）
A．电流表A 和电压表V的示数都不变 B．电流表A和电流表A 的示数都变小
1 1
C．电流表A和电压表V的示数都不变 D．电流表A 和电流表A的示数都变大
1
二、填空题：
7.电阻R =10Ω，R =5Ω，串联接在6V电源上，通过R 的电流是__________ A。
1 2 2
8（. 2015•盘锦中考）在如图电路中，电源电压为6V，R =4Ω，闭合开关S后，电压表读数为2V，则电流表的示
1
数为 A，电阻R 的阻值为 Ω。
2
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教育
9.如图所示的电路R ＝10Ω、R ＝20Ω，电流表A 的示数为0.6A。则电压表的示数是_____V；电流表A 的示
1 2 1 2
数是________A。

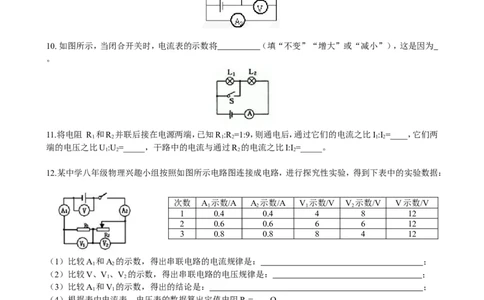

10. 如图所示，当闭合开关时，电流表的示数将 （填“不变”“增大”或“减小”），这是因为
。
11.将电阻 R 和R 并联后接在电源两端，已知R :R =1:9，则通电后，通过它们的电流之比I:I =____，它们两
1 2 1 2 1 2
端的电压之比U:U =_____，干路中的电流与通过R 的电流之比I:I =_____。
1 2 2 2
12.某中学八年级物理兴趣小组按照如图所示电路图连接成电路，进行探究性实验，得到下表中的实验数据：
次数 A 示数/A A 示数/A V 示数/V V 示数/V V示数/V
1 2 1 2
1 0.4 0.4 4 8 12
2 0.6 0.6 6 6 12
3 0.8 0.8 8 4 12
（1）比较A 和A 的示数，得出串联电路的电流规律是： ；
1 2
（2）比较V、V、V 的示数，得出串联电路的电压规律是： ；
1 2
（3）比较A 和V 的示数，得出的结论是： ；
1 1
（4）根据表中电流表、电压表的数据算出定值电阻R = Ω。
1
三、计算题：
13（. 2015•重庆中考）如图所示，电源电压恒为12V，电阻R 为20Ω，当开关S闭合后，电压表的示数为8V，
1
求：（1）电阻R 两端的电压；（2）通过电阻R 的电流。
1 2
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教育
14.在如图所示的电路中，电源电压为6伏且不变，滑动变阻器R 上标有“50Ω，2A”字样，闭合开关S，移动
2
滑片P到某位置时，电压表、电流表的示数分别为2伏和0.2安，求：
（1）滑动变阻器R 接入电路的电阻；
2
（2）电阻R 的阻值；
1
（3）在移动滑片P的过程中，通过电阻R 的最大电流。
1
15.如电路图所示电源电压为6V且保持不变S闭合后电流表A、A、A 的示数分别是0．3A、0．9A、2．1A。
1 2 3
试求出电阻R 、R 、R 的电阻值。
1 2 3
【答案与解析】
一、选择题：
1.【答案】C
【解析】由题意知，这两个电阻丝是串联的，由于串联电路各处的电流都相等，所以通过粗锰铜丝的电流和
细的锰铜丝的电流是相等的。在材料和长度都相同时，导线粗的电阻小，所以细锰铜丝的电阻比粗锰铜丝的
电阻大。根据U=IR可知，在电流相同的情况下，电阻大的两端分得的电压多。
2.【答案】D
【解析】由欧姆定律可得： ，所以 。
3.【答案】A
【解析】本题只要考查两个知识点：（1）串联电路中各处电流相等；（2）串联电路中各电阻两端的电压分配与
电阻成正比。因为串联的电路中各处电流相等，所以 ； 。
4.【答案】D
【解析】两电阻串联，则允许通过的电流不得超过各电阻的最大限制电流，由欧姆定律可求得最高电压。从
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教育
题意可知，在电路中两个电阻的电流应相等，当把它们串联接入电路时，电路中允许通过的最大电流为
0.5A，则根据欧姆定律可知此时电路中的最大电压为：U=IR=（16Ω+22Ω）×0.5A=19V。
5.【答案】B
【解析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电
流。
（1）当开关闭合，滑片由b端向a端移动的过程中，接入电路中的电阻减小，电路中的总电阻减小，
由I=U/R可知，电路中的电流增大，由U=IR可知，电压表的示数增大，故A错误；因电压表示数与电流表示
数的比值等于定值电阻的阻值，
所以，电压表示数与电流表示数的比值不变，故B正确；
（2）当滑片移动中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：
，则电压表的示数：UR=IR=0.3A×10Ω=3V，故C错误；

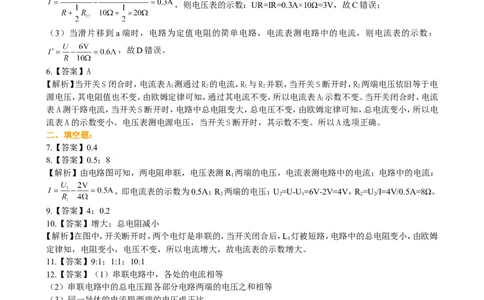

（3）当滑片移到a端时，电路为定值电阻的简单电路，电流表测电路中的电流，则电流表的示数：
，故D错误。
6.【答案】A
【解析】当开关S闭合时，电流表A 测通过R 的电流，R 与R 并联，当开关S断开时，R 两端电压依旧等于电
1 2 1 2 2
源电压，其电阻值也不变，由欧姆定律可知，通过其电流不变，所以电流表A 示数不变。当开关闭合时，电流
1
表A测干路电流，当开关S断开时，电路中总电阻变大，总电压不变，由欧姆定律可知，总电流变小，所以电
流表A的示数变小。电压表测电源电压，当开关S断开时，其示数不变。所以A选项正确。
二、填空题：
7.【答案】0.4
8.【答案】0.5；8
【解析】由电路图可知，两电阻串联，电压表测R 两端的电压，电流表测电路中的电流；电路中的电流：
1
，即电流表的示数为0.5A；R 两端的电压：U=U-U=6V-2V=4V，R =U /I=4V/0.5A=8Ω。
2 2 1 2 2
9.【答案】4；0.2
10.【答案】增大；总电阻减小
【解析】在图中，开关断开时，两个电灯是串联的，当开关闭合后，L 灯被短路，电路中的总电阻变小，由欧姆
1
定律知，电阻变小，电压不变，所以电流增大，故电流表的示数增大。
11.【答案】9:1；1:1；10:1
12.【答案】（1）串联电路中，各处的电流相等
（2）串联电路中的总电压跟各部分电路两端的电压之和相等
（3）同一导体的电流跟两端的电压成正比
（4）10
【解析】（1）移动滑动变阻器的滑片，A 和A 的示数不断变化，但总是相同的，所以串联电路中，各处的电
1 2
流相等；
（2）移动滑动变阻器的滑片，V、V、V 的示数不断变化，但V=V+V ，所以串联电路中的总电压跟各部分电
1 2 1 2
路两端的电压之和相等；
（3）移动滑动变阻器的滑片，A 和V 的示数不断变化，但是V 和A 示数的比值是不变的。说明同一导体的
1 1 1 1
电流跟两端的电压成正比；
（4）任意找同一时刻的电压和电流都可以求出电阻 。
三、计算题：
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共5页让更多的孩子得到更好的教育
13.【答案与解析】（1）由图知，两电阻串联，电压表测量R 两端的电压，R 两端的电压：
2 1
U=U-U=12V-8V=4V；（2）两电阻串联，所以通过R2的电流： 。
1 2
答：（1）电阻R 两端的电压为4V；（2）通过电阻R 的电流为0.2A。
1 2
14.【答案与解析】（1）已知电压表测滑动变阻器R 两端电压，电压表、电流表的示数分别为2V和0.2A，
2
由欧姆定律变形公式可知，滑动变阻器接入电路的电阻 。
（2）电源电压为6V，所以定值电阻两端的电压是4V，
所以 。
（3）通过R 的电流最大时，R 上的电压必须为最大，即变阻器接入电路的电阻为零，
1 1
此时通过电阻R 的最大电流 。
1
15.【答案与解析】等效电路图如下：
（1）R 的阻值为：
1
（2）通过R 的电流：
3
所以
（3）通过R 的电流：
2
所以
