【巩固练习】
1．小明同学在探究电阻上电流与电压的关系中，要改变电阻两端的电压，下列办法不可行的是( )
A．改变干电池的个数 B．改变电阻的阻值
C．调节变阻器的滑片 D．调节学生电源的调压旋钮
2．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω
换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )
A．保持变阻器滑片不动 B．适当增加电池节数
C．将滑动变阻器适当左移 D．将滑动变阻器适当右移
4题
5题

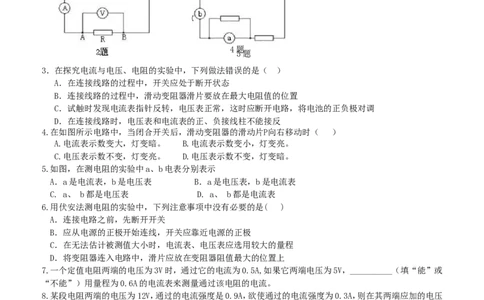

3．在探究电流与电压、电阻的实验中，下列做法错误的是（ ）
A．在连接线路的过程中，开关应处于断开状态
B．连接线路的过程中，滑动变阻器滑片要放在最大电阻值的位置
C．试触时发现电流表指针反转，电压表正常，这时应断开电路，将电池的正负极对调
D．在连接线路时，电压表和电流表的正、负接线柱不能接反
4.在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
A.电流表示数变大，灯变暗。 B.电流表示数变小，灯变亮。
C.电压表示数不变，灯变亮。 D.电压表示数不变，灯变暗。
5.如图，在测电阻的实验中a、b电表分别表示
A．a是电流表，b是电压表 B．a是电压表，b是电流表
C. a、 b都是电压表 D. a、 b都是电流表
6.用伏安法测电阻的实验中，下列注意事项中没有必要的是( )
A．连接电路之前，先断开开关
B．应从电源的正极开始连线，开关应靠近电源的正极
C．在无法估计被测值大小时，电流表、电压表应选用较大的量程
D．将变阻器连入电路中，滑片应放在变阻器阻值最大的位置上
7.一个定值电阻两端的电压为3V时，通过它的电流为0.5A,如果它两端电压为5V，__________（填“能”或
“不能”）用量程为0.6A的电流表来测量通过该电阻的电流。
8.某段电阻两端的电压为12V，通过的电流强度是0.9A，欲使通过的电流强度为0.3A，则在其两端应加的电压
为_____________V。
9.电压保持不变，当接电阻为6Ω电阻时，电路中的电流为0.2A。如改接阻值为12Ω电阻时，电路中的电流为
_____________A。
10.在电阻一定的情况下，导体的电流强度跟这段导体 成 。
11.装有4节干电池的手电筒，小灯泡灯丝电阻是10欧姆，手电筒工作时通过灯丝的电流强度时 A。
12.在导体两端加3V的电压时，通过这个导体的电流是200mA，导体的电阻是 。如果在这个导体两端
加9V的电压，导体的电阻是 ，通过这个导体的电流是 A。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共4页让更多的孩子得到更好的教

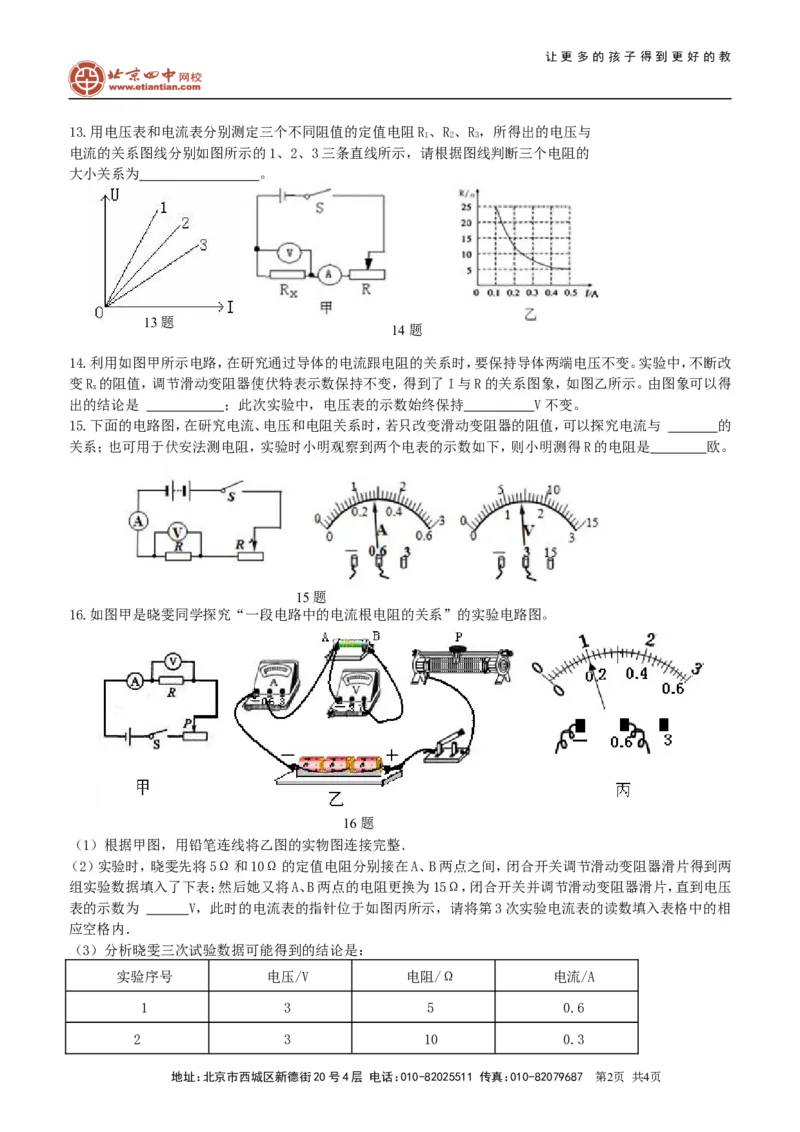

13.用电压表和电流表分别测定三个不同阻值的定值电阻R、R、R，所得出的电压与
1 2 3
电流的关系图线分别如图所示的1、2、3三条直线所示，请根据图线判断三个电阻的
大小关系为 。
13题
14题

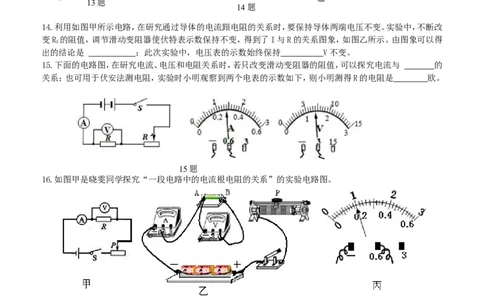

14.利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改
变R 的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与R的关系图象，如图乙所示。由图象可以得
x
出的结论是 ；此次实验中，电压表的示数始终保持 V不变。
15.下面的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与 的
关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是 欧。
15题
16.如图甲是晓雯同学探究“一段电路中的电流根电阻的关系”的实验电路图。
16题
（1）根据甲图，用铅笔连线将乙图的实物图连接完整．
（2）实验时，晓雯先将5Ω和10Ω的定值电阻分别接在A、B两点之间，闭合开关调节滑动变阻器滑片得到两
组实验数据填入了下表；然后她又将A、B两点的电阻更换为15Ω，闭合开关并调节滑动变阻器滑片，直到电压
表的示数为 V，此时的电流表的指针位于如图丙所示，请将第3次实验电流表的读数填入表格中的相
应空格内．
（3）分析晓雯三次试验数据可能得到的结论是：
实验序号 电压/V 电阻/Ω 电流/A
1 3 5 0.6
2 3 10 0.3
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共4页让更多的孩子得到更好的教
3 15
【答案与解析】
1.【答案】B
2.【答案】D
3. 【答案】C
4、【答案】D
【解析】分析电路图可知，电压表测电源两端电压，所以无论滑动变阻器的滑动片怎么移动，电压表示数都不
变；滑动变阻器的滑动片P向右移动时，滑动变阻器阻值变大，小灯泡电阻不变，总电阻变大，电源电压不变，
有I=U/R可得，电流变小，所以灯泡变暗。所以D正确

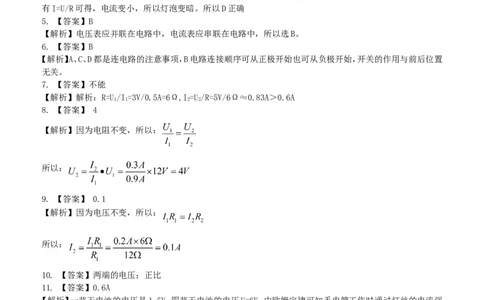

5. 【答案】B
【解析】电压表应并联在电路中，电流表应串联在电路中，所以选B。
6. 【答案】B
【解析】A、C、D都是连电路的注意事项，B电路连接顺序可从正极开始也可从负极开始，开关的作用与前后位置
无关。
7. 【答案】不能
【解析】解析：R=U/I=3V/0.5A=6Ω,I=U/R=5V/6Ω≈0.83A＞0.6A
1 1 2 2
8. 【答案】 4
【解析】因为电阻不变，所以：
所以：
9. 【答案】 0.1
【解析】因为电压不变，所以：
所以：
10. 【答案】两端的电压；正比
11. 【答案】0.6A
【解析】一节干电池的电压是1.5V，四节干电池的电压U=6V，由欧姆定律可知手电筒工作时通过灯丝的电流强
度时 。
12. 【答案】15；15；0.6
【解析】根据欧姆定律可得 。因为电阻是导体本身的一种性质，所以当两端电压变为9V
时，其电阻依旧为15 ，电流 。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共4页让更多的孩子得到更好的教
13. 【答案】R>R>R
1 2 3
【解析】欧姆定律得 ， ， 。
取它们的电流相等。如图：
，所以 。

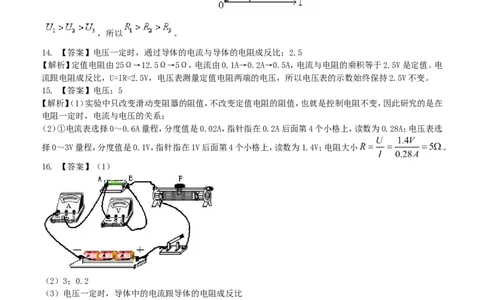

14. 【答案】电压一定时，通过导体的电流与导体的电阻成反比；2.5
【解析】定值电阻由25Ω→12.5Ω→5Ω，电流由0.1A→0.2A→0.5A，电流与电阻的乘积等于2.5V是定值。电
流跟电阻成反比，U=IR=2.5V，电压表测量定值电阻两端的电压，所以电压表的示数始终保持2.5V不变。
15. 【答案】电压；5
【解析】（1）实验中只改变滑动变阻器的阻值，不改变定值电阻的阻值，也就是控制电阻不变，因此研究的是在
电阻一定时，电流与电压的关系；
（2）①电流表选择0～0.6A量程，分度值是0.02A，指针指在0.2A后面第4个小格上，读数为0.28A；电压表选
择0～3V量程，分度值是0.1V，指针指在1V后面第4个小格上，读数为1.4V；电阻大小 。
16. 【答案】（1）
（2）3；0.2
（3）电压一定时，导体中的电流跟导体的电阻成反比
【解析】（1）连接电路时，要注意滑动变阻器的接法是“一上一下”。
（2）在研究电流与电阻的关系时，应该用控制变量法，使电压的值为定值，所以根据表中数据可知，第三次实
验时还是应该3V的电压值不变。根据欧姆定律可得，电流 。
（3）分析数据可得：电压一定时，导体中的电流跟导体的电阻成反比。
