期末综合检测试题
(时间：70分钟 满分：70分)
一、单项选择题(每小题3分，共36分)
1．关于指南针和地磁场，下列说法正确的是( C )
A．指南针的北极指向地球的地理南极 B．地球的地理两极与地磁场的两极完全重合
C．地球周围存在磁场，因此指南针能指示方向 D．信鸽是靠绑在其身上的小磁针来导
航的
2．下列选项中符合安全用电要求的是( B )
A．用湿手拨动空气开关
B．电线的绝缘皮破损时应及时更换
C．在未断开电源开关的情况下更换灯泡
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用

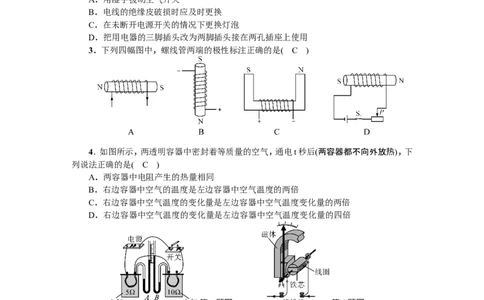

3．下列四幅图中，螺线管两端的极性标注正确的是( C )
4．如图所示，两透明容器中密封着等质量的空气，通电t秒后(两容器都不向外放热)，下
列说法正确的是( C )
A．两容器中电阻产生的热量相同
B．右边容器中空气的温度是左边容器中空气温度的两倍
C．右边容器中空气温度的变化量是左边容器中空气温度变化量的两倍
D．右边容器中空气温度的变化量是左边容器中空气温度变化量的四倍
,第4题图) ,第5题图)
,第6题图)
5．常用的磁电式电流表的结构如图所示，线圈与接线柱相连。当通以图示方向的电流时，
线圈带动指针向右偏转，下列有关说法正确的是( C )A．当通以相反方向电流时，电流表指针仍向右偏转
B．此电流表工作时机械能转化为电能
C．此电流表是利用通电线圈在磁场中受力转动的原理制成的
D．此电流表是利用电磁感应现象制成的
6．如图所示是一太阳能路灯，路灯用新型环保(无汞)LED节能灯，又称冷光灯，将电能直
接转化为光能。下表是路灯的系统说明，则下列说法正确的是( B )
太阳能路灯说明(RE－TZ13)
1．电池系统电压：12 V 4.环境温度：－20 ℃～＋70 ℃
2．电池的工作功率：40 W 5.连续阴雨：3～5天
3．太阳能光电板的转换效率：16% 6.照明时间：12小时

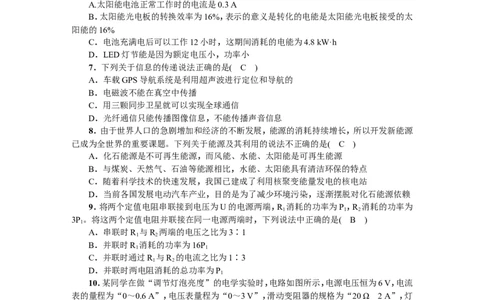

A.太阳能电池正常工作时的电流是0.3 A
B．太阳能光电板的转换效率为16%，表示的意义是转化的电能是太阳能光电板接受的太
阳能的16%
C．电池充满电后可以工作12小时，这期间消耗的电能为4.8 kW·h
D．LED灯节能是因为额定电压小，功率小
7．下列关于信息的传递说法正确的是( C )
A．车载GPS导航系统是利用超声波进行定位和导航的
B．电磁波不能在真空中传播
C．用三颗同步卫星就可以实现全球通信
D．光纤通信只能传播图像信息，不能传播声音信息
8．由于世界人口的急剧增加和经济的不断发展，能源的消耗持续增长，所以开发新能源
已成为全世界的重要课题。下列关于能源及其利用的说法不正确的是( C )
A．化石能源是不可再生能源，而风能、水能、太阳能是可再生能源
B．与煤炭、天然气、石油等能源相比，水能、太阳能具有清洁环保的特点
C．随着科学技术的快速发展，我国已建成了利用核聚变能量发电的核电站
D．当前各国发展电动汽车产业，目的是为了减少环境污染，逐渐摆脱对化石能源依赖
9．将两个定值电阻串联接到电压为U的电源两端，R 消耗的功率为P，R 消耗的功率为
1 1 2
3P。将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是( B )
1
A．串联时R 与R 两端的电压之比为3∶1
1 2
B．并联时R 消耗的功率为16P
1 1
C．并联时通过R 与R 的电流之比为1∶3
1 2
D．并联时两电阻消耗的总功率为P
1
10．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为6 V，电流
表的量程为“0～0.6 A”，电压表量程为“0～3 V”，滑动变阻器的规格为“20 Ω 2 A”，灯
泡L标有“3 V 0.9 W”字样(忽略灯丝电阻变化)。在实验中为了保证所有元件的安全，下列
判断正确的是( D )
A．该电路中，变阻器R接入电路的阻值变化范围为0～20 Ω
B．该电路消耗的总功率的变化范围为1.2～3.6 W
C．该电路中，电流表示数的变化范围为0.2～0.6 AD．该电路中，电灯消耗功率的变化范围为0.4～0.9 W
11．(2018·南充三模)如图所示，电源电压保持不变，L 上标有“1.2 V ？ W”，L 上标有
1 2
“9 V ？ W”。闭合开关S 后，当开关S接“1”，滑片P在最左端时，电压表示数为5.4 V，
1
L 此时的实际功率是额定功率的；当开关S接2时，P在中点，电压表示数为2 V。若将L 和L
1 1 2
串联后接在该电源上时，电路中电流为0.2 A，下面说法中正确的是(设灯丝电阻不随温度改
变)( C )
A．电源电压为10 V
B．L 的额定功率为2 W
1
C．L 的额定功率为3 W
2
D．滑动变阻器的最大阻值为20 Ω

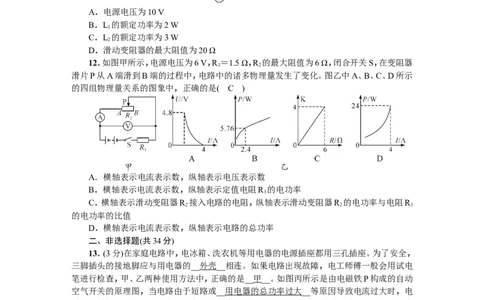

12．如图甲所示，电源电压为6 V，R ＝1.5 Ω，R 的最大阻值为6 Ω，闭合开关S，在变阻器
1 2
滑片P从A端滑到B端的过程中，电路中的诸多物理量发生了变化。图乙中A、B、C、D所示
的四组物理量关系的图象中，正确的是( C )
A．横轴表示电流表示数，纵轴表示电压表示数
B．横轴表示电流表示数，纵轴表示定值电阻R 的电功率
1
C．横轴表示滑动变阻器R 接入电路的电阻，纵轴表示滑动变阻器R 的电功率与电阻R
2 2 1
的电功率的比值
D．横轴表示电流表示数，纵轴表示电路的总功率
二、非选择题(共34分)
13．(3分)在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座。为了安全，
三脚插头的接地脚应与用电器的__外壳__相连。如果电路出现故障，电工师傅一般会用试电
笔进行检查，甲、乙两种使用方法中，正确的是__甲__。如图丙所示是由电磁铁P构成的自动
空气开关的原理图，当电路由于短路或__用电器的总功率过大__等原因导致电流过大时，电
磁铁的磁性变强，吸引衔铁Q的力变大，使衔铁转动，闸刀在弹力的作用下自动开启，切断电
路，起到保护作用。
14．(4分)给手机充电时，是电能主要转化为__化学__能；边充电边玩手机很危险，因为容
易直接或间接接触__火__ (选填“火”或“零”)线导致触电；微信是时下流行的手机语音聊
天软件，语音信息由一定频率的电磁波传递，它在真空中的传播速度为__ 3 × 10 8 __m/s；手机上通常有一个 LED 灯，LED 灯是一种新型的高效节能光源，它的核心元件是发光二极管，二极
管是由__半导体__(选填“绝缘体”“半导体”或“超导体”)材料制成的。
15．(3分)如图所示，电路中电源电压可调，小灯泡L 标有“6 V 6 W”的字样，小灯泡
1
L、L 皆标有“6 V 12 W”的字样。(假设小灯泡电阻不变)
2 3
(1)闭合S ，断开S 、S ，调节电源电压使电压表V 的示数为6 V，则L 的实际功率为
2 1 3 2 2
__12_W__。
(2)闭合S、S，断开S，调节电源电压使电压表V 的示数为3 V，则L 的电阻为__6_Ω__
1 3 2 1 1
。
(3)闭合S、S、S，调节电源电压为18 V，则此时L 的实际功率为__0__ W。
1 2 3 2
,第15题图) ,第
16题图)

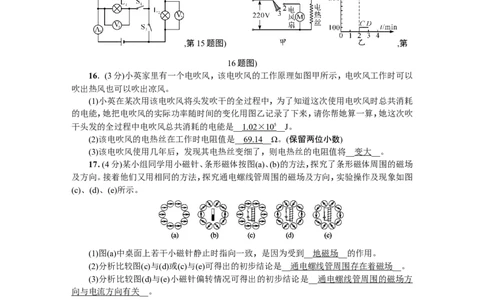

16．(3分)小英家里有一个电吹风，该电吹风的工作原理如图甲所示，电吹风工作时可以
吹出热风也可以吹出凉风。
(1)小英在某次用该电吹风将头发吹干的全过程中，为了知道这次使用电吹风时总共消耗
的电能，她把电吹风的实际功率随时间的变化用图乙记录了下来，请你帮她算一算，她这次吹
干头发的全过程中电吹风总共消耗的电能是__ 1.02 × 10 5 __J。
(2)该电吹风的电热丝在工作时电阻值是__69.14__Ω。(保留两位小数)
(3)该电吹风使用几年后，发现其电热丝变细了，则电热丝的电阻值将__变大__。
17．(4分)某小组同学用小磁针、条形磁体按图(a)、(b)的方法，探究了条形磁体周围的磁场
及方向。接着他们又用相同的方法，探究通电螺线管周围的磁场及方向，实验操作及现象如图
(c)、(d)、(e)所示。
(1)图(a)中桌面上若干小磁针静止时指向一致，是因为受到__地磁场__的作用。
(2)分析比较图(c)与(d)或(c)与(e)可得出的初步结论是__通电螺线管周围存在着磁场__。
(3)分析比较图(d)与(e)小磁针偏转情况可得出的初步结论是__通电螺线管周围的磁场方
向与电流方向有关__。
(4)分析比较图(b)与(d)小磁针偏转情况可得出的初步结论是__通电螺线管周围的磁感线
分布情况与条形磁体类似__。
18．(9分)在“测量小灯泡电功率”实验中，小灯泡的额定电压为2.5 V，电阻约为10 Ω，
有两个规格分别为“10 Ω 1 A”“50 Ω 2 A”的滑动变阻器，电源电压为9 V。(1)本实验中应该选择规格为“__50_Ω__2_A__”的滑动变阻器。
(2)图甲中已有部分电路连好，请用笔画线代替导线将电路连接完整。
解：如图所示：
(3)实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是__调零__，正确
连接好电路，闭合开关后，发现无论怎样移动滑动变阻器滑片P，灯泡都不亮，电压表示数接
近9 V，电流表示数几乎为0，电路的故障可能是__小灯泡断路__。
(4)排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，并绘制了通过小灯泡
的电流随其两端电压变化的关系图象，如图丙所示，则小灯泡的额定功率为__0.5__W。在多次
测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比__变大__(选填“变大”
“变小”或“不变”)，导致这一结果的原因是__灯丝电阻随温度升高而变大__。
(5)整理器材时发现滑动变阻器的PB部分比PA部分热，原因是__ P B 部分电阻丝中有电
流流过 ， 由于电流的热效应 ， 故电阻丝会产生电热 __。
19．(8分)如图是某型号电动轮椅工作原理示意图。开关S 和S 由绝缘操纵杆控制，能同
1 2
时接“1”或接“2”，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后
退。已知蓄电池的电压为24 V保持不变，R 的阻值为10 Ω，电动机的额定功率为100 W，额定
2
电压为24 V。请解答下列问题：
(1)当开关S 和S 同时接“1”或接“2”时，电动轮椅既能前进又能后退，为什么？
1 2
(2)当电动轮椅后退时，电流表示数为1 A，此时电动机的实际功率。
(3)当电动机以额定功率工作时，电动轮椅在水平路面上匀速前进的速度为2 m/s，若此时
电动机消耗的电能有75%转化为电动轮椅前进的机械能，此时电动轮椅受到的阻力。
解：(1)由题可知，轮椅前进且能调速，所以前进电路中应有可以控制电路中的电流的装置，
即有滑动变阻器且与电动机串联在电路中；由电路图可知，此时开关S 和S 都接1；轮椅后退
1 2
时，轮椅以恒定速度后退，即电动机应与R 串联，此时电流方向与前进时相反，由电路图可知，
2
此时开关S 和S 都接2，则电动轮椅能后退。
1 2
(2)当电动轮椅后退时，开关S、S 同时接2，R 与电动机串联，
1 2 2
由欧姆定律可得，电阻R 两端的电压为：U＝IR ＝1 A×10 Ω＝10 V，
2 2 2
由串联电路的电压规律可知，电动机两端的电压为：U ＝U－U＝24 V－10 V＝14 V，
M 2
则电动机的实际功率为：P ＝U I＝14 V×1 A＝14 W。
实 M
(3)由题意可知，电动机的机械功率：P
机
＝P
额
η＝100 W×75%＝75 W，由P＝＝＝Fυ可得，电动轮椅受到的牵引力：F
牵
＝＝＝37.5 N，
因为匀速运动，所以阻力f＝F
牵
＝37.5 N。
