人教版九年级物理全一册期末综合测试卷（Word 版有答案）
(时间：100分钟 总分：100分)
题号 一 二 三 四 总分 合分人 复分人
得分
一、选择题(本大题共15个小题，共33分.1～12小题为单选题，每小题的四个选项中，
只有一个选项符合题意，每小题2分；13～15小题为多选题，每小题的四个选项中，有两个或
者两个以上选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不
选的不得分)
1．在国际单位制中，电阻的单位是( )
A．伏特(V) B．欧姆(Ω)
C．焦耳(J) D．安培(A)
2．下列说法正确的是( )
A．水的比热容为1.0×103 J/(kg·℃) B．家里电冰箱正常工作的电流约为10 A
C．人体的电阻大约为100 Ω D．一节新干电池的电压为1.5 V
3．关于温度、内能和热量，下列说法正确的是( )
A．物体内能增大，一定从外界吸收热量 B．温度越高的物体，放出的热量一定越多
C．物体内能减少时，温度可能不变 D．汽油机在做功冲程中把机械能转化为内能

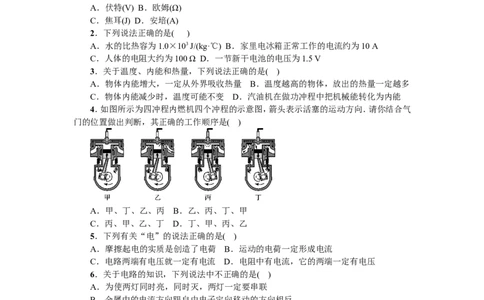

4．如图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向．请你结合气
门的位置做出判断，其正确的工作顺序是( )
A．甲、丁、乙、丙 B．乙、丙、丁、甲
C．丙、甲、乙、丁 D．丁、甲、丙、乙
5．下列有关“电”的说法正确的是( )
A．摩擦起电的实质是创造了电荷 B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流 D．电阻中有电流，它的两端一定有电压
6．关于电路的知识，下列说法中不正确的是( )
A．为使两灯同时亮，同时灭，两灯一定要串联
B．金属中的电流方向跟自由电子定向移动的方向相反
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
7．下列有关热的说法正确的是( )
A．晶体在熔化过程中温度不变，内能也不变
B．用水做汽车冷却液，是因为水的比热容大
C．内燃机的压缩冲程，主要是用热传递的方法增加了汽缸内物质的内能
D．柴油机的效率比汽油机的效率高，是因为柴油的热值比汽油的热值大
8．学习了内能及能量的转化和守恒后，同学们在一起梳理知识时交流了以下想法，你认
为其中不正确的是( )
A．能量在转化和转移的过程中总会有损耗，但能量的总量保持不变B．热传递改变物体的内能是不同形式的能的相互转化
C．各种形式的能在一定条件下都可以相互转化
D．做功改变物体的内能是不同形式的能的相互转化
9．如图所示是测量电灯两端的电压和流过电灯的电流的电路图，可是一同学在实际连
接电路时却将电压与电流表的位置对调了，那么当他闭合开关后产生的后果是( )
A．电压表和电流表都可能烧坏
B．电压表不会烧坏，电流表可能烧坏
C．电压表可能烧坏，电流表不会烧坏
D．电压表和电流表都不会烧坏
10．下列选项中与物质的比热容没有关系的是( )
A．用水作为“暖气”的工作物质 B．夏季沿海地区比内陆地区凉爽
C．沙漠地区昼夜温差较大 D．用天然气作燃料

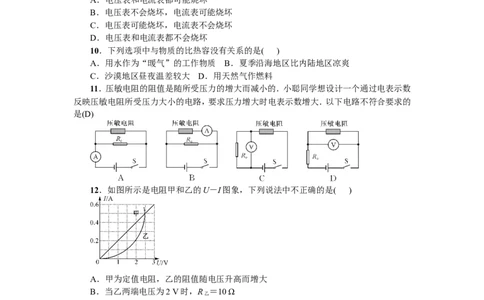

11．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数
反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的
是(D)
12．如图所示是电阻甲和乙的U－I图象，下列说法中不正确的是( )
A．甲为定值电阻，乙的阻值随电压升高而增大
B．当乙两端电压为2 V时，R ＝10 Ω
乙
C．甲、乙串联在电路中，当电路电流为0.2 A时，电源电压为3 V
D．甲、乙并联在电路中，当电源电压为2 V时，电路的总电流为0.6 A
13．如图所示，开关闭合后发生的现象下列说法错误的是( )
A．灯不亮，电流表烧坏
B．灯不亮，电流表有示数
C．灯不亮，电压表有示数D．灯亮，电流表、电压表都有示数
14．关于电流、电压和电阻的关系，下列说法中正确的是( )
A．当导体两端的电压为零时，电阻也为零
B．电阻由导体本身的性质决定，与电流、电压无关
C．定值电阻两端的电压越大，通过该电阻的电流就越大
D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
15．如图所示，电源电压不变．闭合开关S，将滑动变阻器的滑片P向右移动时，下列说
法正确的是( )
A．电流表A 示数变小，电压表V示数变小
1
B．电流表A 示数变大，电压表V示数变大
2
C．电压表V的示数与电流表A 示数的比值变大
1
D．电压表V的示数与电流表A 示数的比值变大
2
二、填空及简答题(本大题共10个小题，共28分，每空1分)

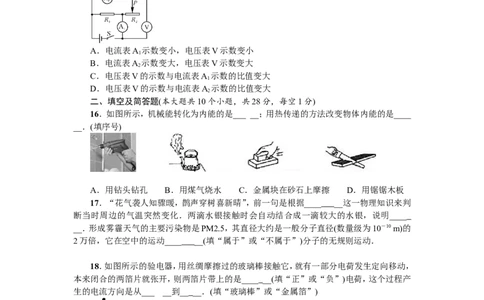

16．如图所示，机械能转化为内能的是___ __；用热传递的方法改变物体内能的是____
__．(填序号)
A．用钻头钻孔 B．用煤气烧水 C．金属块在砂石上摩擦 D．用锯锯木板
17．“花气袭人知骤暖，鹊声穿树喜新晴”，前一句是根据____ __这一物理知识来判
断当时周边的气温突然变化．两滴水银接触时会自动结合成一滴较大的水银，说明____
__．形成雾霾天气的主要污染物是PM2.5，其直径大约是一般分子直径(数量级为10－10 m)的
2万倍，它在空中的运动____ __(填“属于”或“不属于”)分子的无规则运动．
18．如图所示的验电器，用丝绸摩擦过的玻璃棒接触它，就有一部分电荷发生定向移动，
本来闭合的两箔片就张开，则两箔片带上的是____ __(填“正”或“负”)电荷，这个过程产
生的电流方向是从___ __到__ __．(填“玻璃棒”或“金属箔”)
19．如图所示是四根高压输电线上的一个装置，该装置应该属于___ __(填“导体”或
“绝缘体”)，它的作用是将四根导线____ __(填“串联”或“并联”)起来，以增大导线的
横截面积；某些物质在温度很低时，电阻变为____ __，这就是超导现象，如果能利用超导材
料远距离输电，可以大大降低输电线路的电能损耗．20．在汽油机的四个冲程中，机械能转化为内能的是____ __冲程．如图所示汽油机正在
进行的是____ __冲程，已知汽油的热值为4.6×107 J/kg，则完全燃烧100 g汽油放出的热量
为____ _J.

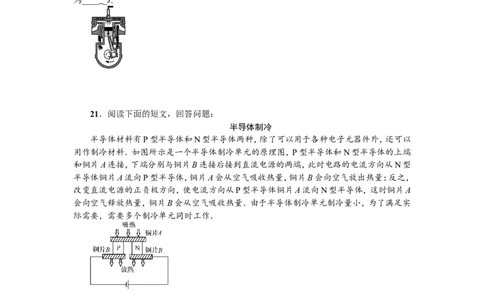

21．阅读下面的短文，回答问题：
半导体制冷
半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以
用作制冷材料．如图所示是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端
和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电流方向从N型
半导体铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，
改变直流电源的正负极方向，使电流方向从P型半导体铜片A流向N型半导体，这时铜片A
会向空气释放热量，铜片B会从空气吸收热量．由于半导体制冷单元制冷量小，为了满足实
际需要，需要多个制冷单元同时工作．
(1)如图，若要使一个电冰箱箱内的温度下降，应将铜片A置于电冰箱的____ __，铜片B
置于电冰箱____ __，这就是半导体冰箱的工作原理．(填“箱内”或“箱外”)
(2)若将图中P型半导体与N型半导体位置互换，其他条件不变，则铜片A表面空气的温
度将____ __；若将图中电源正负极互换，其他条件不变，则铜片B表面空气的温度将____
__．
22．小明利用如图所示的电路进行实验，电源电压为两节干电池，①、②、③是三个电表
(分别为电压表和电流表)．闭合开关S.灯L 与L 并联，电路中____ __是电压表．实验过程中，
1 2
粗心的小明只记录了三个表的示数为3、0.2、0.5，请你根据小明的实验结果，推算流过L 的
1
电流为____ __A，流过L 的电流为___ __A.
223．在一定值电阻两端加4 V的电压，其电阻为10 Ω；若在它两端加12 V的电压，其电
阻为___ _Ω；若没有电流通过时，其电阻是____ __Ω.
24．如图所示，电源电压保持不变．闭合开关S后，滑动变阻器R 的滑片在a、b两点移动
2
过程中，电压表的示数变化范围为1～3 V，电流表的示数变化范围为0.3～0.5 A，则R 的阻
1
值是___ __Ω；滑动变阻器的滑片在a点时的电阻R 的阻值是____ __Ω.
a
25．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由
图甲和图乙中的信息可知，电源电压是__ _V，电阻R 的阻值是__ __Ω，电阻R 的I－U图
2 2
象是丙图中的__ _(填“a”或“b”)．
三、实验探究题(本大题共3个小题，共21分；第26小题6分，第27小题7分，第28小题
8分)
26．我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面
积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的
横截面积成反比，这个规律叫做电阻定律，用公式表示为R＝ρ，其中R、L、S分别表示导体的
电阻、导体的长度和横截面积．而ρ是反映材料导电性能的物理量，我们把它叫做材料的电
阻率．材料电阻率的大小与什么有关？小红提出如下猜想：
猜想1：电阻率与材料的长度有关．
猜想2：电阻率与材料的横截面积有关．
猜想3：电阻率与材料的种类有关．
于是小红找来不同规格的导线进行测量，实验数据见表：
实验序号 材料 长度L/m 横截面积S/mm2 电阻R/ Ω 电阻率ρ
1 铜 1.0 0.1 0.17 0.017
2 铜 2.0 0.1 0.34 0.017
3 铜 1.0 0.05 0.34 0.017
4 铁 1.0 0.1 1.0 0.1
5 镍铬合金 1.0 0.1 11.0 1.1(1)分析比较实验序号1、2的数据，可以初步确定猜想1是_ __(填“正确”或“错误”)
的．
(2)分析比较实验序号1、4、5的数据，可以初步确定猜想_ _是正确的．
(3)根据表中的数据，如果要制作一个滑动变阻器，应选用__ __材料作为电阻线圈，这
是因为相同规格的这种材料电阻较__ _(填“大”或“小”)，可以调节的阻值范围较大．
(4)根据表中的数据求出一段长10 m，横截面积2 mm2的铁导线的电阻是__ _Ω.
(5)我们知道导体的电阻还与温度有关，有的导体温度升高电阻增大，有的导体温度升高
电阻反而减小．你认为，导体的电阻随温度变化，是因为__ __．
A．R＝ρ不成立 B．ρ发生变化
C．L发生变化 D．S发生变化
27．如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量相等，烧杯内的液体质量和
初温也相同．
(1)比较不同燃料的热值，应选择_ __两图进行实验，燃料完全燃烧放出的热量的多少是
通过_ __(填“温度计升高的示数”或“加热时间”)来反映的．
(2)若想利用上述装置估测燃料的热值，那么还需要补充的实验仪器是__ __，小明购买
了一盒薯片，取出几片用上述方法测出薯片的热值为1.4×107 J/kg，他又观察到包装盒上印
有“质量：100 g”，他发现据此算出了整盒薯片能提供的热量与包装盒上注明的“能量：2
100 kJ”不符，原因可能是__ __．
(3)比较不同物质吸热升温的特点，应选择__ __两图进行实验．如果质量和初始温度均
相同的a、b两种液体，吸热后它们的温度随时间变化的图象如图丁所示，由图可以看出，__
__液体的温度升高得较快，升高相同的温度__ _液体吸收热量多．
28．在探究“电流与电压的关系”的实验中，小华设计了如图甲所示的电路，其中电源
电压恒为3 V，电阻R 为10 Ω，滑动变阻器R 标有“20 Ω 0.5 A”字样．
1 0
(1)图甲是小华未完成的实验电路，请你用笔画线代替导线将电路补充完整，要求当滑片
P左移时电流表的示数变大．(2)实验中连接电路时，开关应该_ __，实验前在试触开关时，如果发现电流表指针如图
乙所示，则接下来的正确的操作是_ __；连接好电路后，在闭合开关前应将滑动变阻器的滑
片移至__ __(填“A”或“B”)端；图丙是某次实验中电流表的示数为__ _A.
(3)小华在实验中应保持电路中的电阻不变，通过移动变阻器的滑片P改变电阻两端的
__；如表是记录的部分实验数据，通过分析可得出结论：当电阻一定时，通过导体的电流与
导体两端的电压成__ __．
实验次数 1 2 3
电压U/V 1 2 2.8
电流I/A 0.1 0.2 0.28
(4)小华继续思考，若用该电路研究“电流与电阻的关系”，要选用不同的定值电阻接入
电路，实验过程中也要移动变阻器的滑片P，其主要目的是__ _．
四、计算应用题(本大题共2个小题，共18分；第29小题8分，第30小题10分)
29．为减少有害气体排放，LNG(液化天然气)新能源公交车已经投入运营，天然气汽车和
汽油车相比较，尾气中的有害气体排放明显减少，无粉尘排放，因此天然气被称为绿色能源．
根据下表提供的信息，通过计算说明：
热机效率 热值 价格
天然气发动机 η＝40% q＝2.3×107 J/m3 4.5元/m3
2 2
汽油发动机 η＝25% q＝4.6×107 J/kg 9.0元/kg
1 1
(1)天然气发动机燃烧1 m3天然气所做的有用功是多少？
(2)做同样多的有用功，汽油发动机需要燃烧多少千克汽油？
(3)若某天然气公交汽车每天消耗100 m3的天然气，与用汽油相比，它每天节约的运行成
本是多少？
30．如图所示，电源电压保持不变，电阻R 的阻值为30 Ω，滑动变阻器铭牌已模糊不清，
1
只能辨识出标有“1 A”字样．开关S断开时，电流表A的示数为0.4 A.
(1)求电源电压U.
(2)闭合开关S，将滑动变阻器滑片P移到某点M处，然后将滑片P从M点向左移动，在保证电路元件安全的情况下，发现电流表A的示数的最大变化量为0.2 A，将滑片P从M点
向右移动，发现电流表A的示数的最大变化量也为0.2 A，求滑片P在M点时电流表A的示
数．
(3)求在第(2)小题滑片P移动过程中，滑动变阻器R 的取值范围．
2
答案
一、选择题
1．在国际单位制中，电阻的单位是(B)
A．伏特(V) B．欧姆(Ω)
C．焦耳(J) D．安培(A)
2．下列说法正确的是(D)
A．水的比热容为1.0×103 J/(kg·℃) B．家里电冰箱正常工作的电流约为10 A
C．人体的电阻大约为100 Ω D．一节新干电池的电压为1.5 V
3．关于温度、内能和热量，下列说法正确的是(C)
A．物体内能增大，一定从外界吸收热量 B．温度越高的物体，放出的热量一定越多
C．物体内能减少时，温度可能不变 D．汽油机在做功冲程中把机械能转化为内能
4．如图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向．请你结合气
门的位置做出判断，其正确的工作顺序是(D)
A．甲、丁、乙、丙 B．乙、丙、丁、甲
C．丙、甲、乙、丁 D．丁、甲、丙、乙
5．下列有关“电”的说法正确的是(D)A．摩擦起电的实质是创造了电荷 B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流 D．电阻中有电流，它的两端一定有电压
6．关于电路的知识，下列说法中不正确的是(A)
A．为使两灯同时亮，同时灭，两灯一定要串联
B．金属中的电流方向跟自由电子定向移动的方向相反
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
7．下列有关热的说法正确的是(B)
A．晶体在熔化过程中温度不变，内能也不变
B．用水做汽车冷却液，是因为水的比热容大
C．内燃机的压缩冲程，主要是用热传递的方法增加了汽缸内物质的内能
D．柴油机的效率比汽油机的效率高，是因为柴油的热值比汽油的热值大
8．学习了内能及能量的转化和守恒后，同学们在一起梳理知识时交流了以下想法，你认
为其中不正确的是(B)
A．能量在转化和转移的过程中总会有损耗，但能量的总量保持不变
B．热传递改变物体的内能是不同形式的能的相互转化
C．各种形式的能在一定条件下都可以相互转化
D．做功改变物体的内能是不同形式的能的相互转化
9．如图所示是测量电灯两端的电压和流过电灯的电流的电路图，可是一同学在实际连
接电路时却将电压与电流表的位置对调了，那么当他闭合开关后产生的后果是(B)
A．电压表和电流表都可能烧坏
B．电压表不会烧坏，电流表可能烧坏
C．电压表可能烧坏，电流表不会烧坏
D．电压表和电流表都不会烧坏
10．下列选项中与物质的比热容没有关系的是(D)
A．用水作为“暖气”的工作物质 B．夏季沿海地区比内陆地区凉爽
C．沙漠地区昼夜温差较大 D．用天然气作燃料
11．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数
反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的
是(D)
12．如图所示是电阻甲和乙的U－I图象，下列说法中不正确的是(A)A．甲为定值电阻，乙的阻值随电压升高而增大
B．当乙两端电压为2 V时，R ＝10 Ω
乙
C．甲、乙串联在电路中，当电路电流为0.2 A时，电源电压为3 V
D．甲、乙并联在电路中，当电源电压为2 V时，电路的总电流为0.6 A
13．如图所示，开关闭合后发生的现象下列说法错误的是(ABD)
A．灯不亮，电流表烧坏
B．灯不亮，电流表有示数
C．灯不亮，电压表有示数
D．灯亮，电流表、电压表都有示数
14．关于电流、电压和电阻的关系，下列说法中正确的是(BC)
A．当导体两端的电压为零时，电阻也为零
B．电阻由导体本身的性质决定，与电流、电压无关
C．定值电阻两端的电压越大，通过该电阻的电流就越大
D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
15．如图所示，电源电压不变．闭合开关S，将滑动变阻器的滑片P向右移动时，下列说
法正确的是(CD)
A．电流表A 示数变小，电压表V示数变小
1
B．电流表A 示数变大，电压表V示数变大
2
C．电压表V的示数与电流表A 示数的比值变大
1
D．电压表V的示数与电流表A 示数的比值变大
2
二、填空及简答题
16．如图所示，机械能转化为内能的是____ACD__；用热传递的方法改变物体内能的是
____B__．(填序号)
A．用钻头钻孔 B．用煤气烧水 C．金属块在砂石上摩擦 D．用锯锯木板17．“花气袭人知骤暖，鹊声穿树喜新晴”，前一句是根据____温度越高，分子运动越剧
烈__这一物理知识来判断当时周边的气温突然变化．两滴水银接触时会自动结合成一滴较
大的水银，说明____分子间存在引力__．形成雾霾天气的主要污染物是PM2.5，其直径大约
是一般分子直径(数量级为10－10 m)的2万倍，它在空中的运动____不属于__(填“属于”或
“不属于”)分子的无规则运动．
18．如图所示的验电器，用丝绸摩擦过的玻璃棒接触它，就有一部分电荷发生定向移动，
本来闭合的两箔片就张开，则两箔片带上的是____正__(填“正”或“负”)电荷，这个过程
产生的电流方向是从____ 玻璃 棒 __到__金属箔__．(填“玻璃棒”或“金属箔”)
19．如图所示是四根高压输电线上的一个装置，该装置应该属于____导体__(填“导体”
或“绝缘体”)，它的作用是将四根导线____并联__(填“串联”或“并联”)起来，以增大导
线的横截面积；某些物质在温度很低时，电阻变为____0__，这就是超导现象，如果能利用超
导材料远距离输电，可以大大降低输电线路的电能损耗．
20．在汽油机的四个冲程中，机械能转化为内能的是____压缩__冲程．如图所示汽油机
正在进行的是____做功__冲程，已知汽油的热值为4.6×107 J/kg，则完全燃烧100 g汽油放出
的热量为____ 4.6 × 10 6 __J.
21．阅读下面的短文，回答问题：
半导体制冷
半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以
用作制冷材料．如图所示是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端
和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电流方向从N型
半导体铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，
改变直流电源的正负极方向，使电流方向从P型半导体铜片A流向N型半导体，这时铜片A
会向空气释放热量，铜片B会从空气吸收热量．由于半导体制冷单元制冷量小，为了满足实
际需要，需要多个制冷单元同时工作．(1)如图，若要使一个电冰箱箱内的温度下降，应将铜片A置于电冰箱的____箱内__，铜
片B置于电冰箱____箱外__，这就是半导体冰箱的工作原理．(填“箱内”或“箱外”)
(2)若将图中P型半导体与N型半导体位置互换，其他条件不变，则铜片A表面空气的温
度将____上升__；若将图中电源正负极互换，其他条件不变，则铜片B表面空气的温度将
____下降__．
22．小明利用如图所示的电路进行实验，电源电压为两节干电池，①、②、③是三个电表
(分别为电压表和电流表)．闭合开关S.灯L 与L 并联，电路中____②__是电压表．实验过程
1 2
中，粗心的小明只记录了三个表的示数为3、0.2、0.5，请你根据小明的实验结果，推算流过L
1
的电流为____0.3__A，流过L 的电流为____0.2__A.
2
23．在一定值电阻两端加4 V的电压，其电阻为10 Ω；若在它两端加12 V的电压，其电
阻为____10__Ω；若没有电流通过时，其电阻是____10__Ω.
24．如图所示，电源电压保持不变．闭合开关S后，滑动变阻器R 的滑片在a、b两点移动
2
过程中，电压表的示数变化范围为1～3 V，电流表的示数变化范围为0.3～0.5 A，则R 的阻
1
值是____10__Ω；滑动变阻器的滑片在a点时的电阻R 的阻值是____2__Ω.
a
25．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由
图甲和图乙中的信息可知，电源电压是__6__V，电阻R 的阻值是__20__Ω，电阻R 的I－U
2 2
图象是丙图中的__a__(填“a”或“b”)．
三、实验探究题(本大题共3个小题，共21分；第26小题6分，第27小题7分，第28小题8分)
26．我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面
积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的
横截面积成反比，这个规律叫做电阻定律，用公式表示为R＝ρ，其中R、L、S分别表示导体的
电阻、导体的长度和横截面积．而ρ是反映材料导电性能的物理量，我们把它叫做材料的电
阻率．材料电阻率的大小与什么有关？小红提出如下猜想：
猜想1：电阻率与材料的长度有关．
猜想2：电阻率与材料的横截面积有关．
猜想3：电阻率与材料的种类有关．
于是小红找来不同规格的导线进行测量，实验数据见表：
实验序号 材料 长度L/m 横截面积S/mm2 电阻R/ Ω 电阻率ρ
1 铜 1.0 0.1 0.17 0.017
2 铜 2.0 0.1 0.34 0.017
3 铜 1.0 0.05 0.34 0.017
4 铁 1.0 0.1 1.0 0.1
5 镍铬合金 1.0 0.1 11.0 1.1
(1)分析比较实验序号1、2的数据，可以初步确定猜想1是__错误__(填“正确”或“错
误”)的．
(2)分析比较实验序号1、4、5的数据，可以初步确定猜想__3__是正确的．
(3)根据表中的数据，如果要制作一个滑动变阻器，应选用__镍铬合金线__材料作为电阻
线圈，这是因为相同规格的这种材料电阻较__大__(填“大”或“小”)，可以调节的阻值范
围较大．
(4)根据表中的数据求出一段长10 m，横截面积2 mm2的铁导线的电阻是__0.5__Ω.
(5)我们知道导体的电阻还与温度有关，有的导体温度升高电阻增大，有的导体温度升高
电阻反而减小．你认为，导体的电阻随温度变化，是因为__B__．
A．R＝ρ不成立 B．ρ发生变化
C．L发生变化 D．S发生变化
27．如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量相等，烧杯内的液体质量和
初温也相同．
(1)比较不同燃料的热值，应选择__甲、乙__两图进行实验，燃料完全燃烧放出的热量的
多少是通过__温度计升高的示数__(填“温度计升高的示数”或“加热时间”)来反映的．
(2)若想利用上述装置估测燃料的热值，那么还需要补充的实验仪器是__天平__，小明购
买了一盒薯片，取出几片用上述方法测出薯片的热值为1.4×107 J/kg，他又观察到包装盒上
印有“质量：100 g”，他发现据此算出了整盒薯片能提供的热量与包装盒上注明的“能量：2
100 kJ”不符，原因可能是__ 实验中存在热量的损失 ( 或实验时薯片没有完全燃烧 )__．
(3)比较不同物质吸热升温的特点，应选择__甲、丙__两图进行实验．如果质量和初始温
度均相同的a、b两种液体，吸热后它们的温度随时间变化的图象如图丁所示，由图可以看出，
__a__液体的温度升高得较快，升高相同的温度__b__液体吸收热量多．28．在探究“电流与电压的关系”的实验中，小华设计了如图甲所示的电路，其中电源
电压恒为3 V，电阻R 为10 Ω，滑动变阻器R 标有“20 Ω 0.5 A”字样．
1 0
(1)图甲是小华未完成的实验电路，请你用笔画线代替导线将电路补充完整，要求当滑片
P左移时电流表的示数变大．
解：
(2)实验中连接电路时，开关应该__断开__，实验前在试触开关时，如果发现电流表指针
如图乙所示，则接下来的正确的操作是__断开开关，将电流表的正负接线柱接线交换__；连
接好电路后，在闭合开关前应将滑动变阻器的滑片移至__B__(填“A”或“B”)端；图丙是某次
实验中电流表的示数为__0.26__A.
(3)小华在实验中应保持电路中的电阻不变，通过移动变阻器的滑片P改变电阻两端的
__电压__；如表是记录的部分实验数据，通过分析可得出结论：当电阻一定时，通过导体的电
流与导体两端的电压成__正比__．
实验次数 1 2 3
电压U/V 1 2 2.8
电流I/A 0.1 0.2 0.28
(4)小华继续思考，若用该电路研究“电流与电阻的关系”，要选用不同的定值电阻接入
电路，实验过程中也要移动变阻器的滑片P，其主要目的是__保持定值电阻两端的电压不变
__．
四、计算应用题(本大题共2个小题，共18分；第29小题8分，第30小题10分)
29．
解：(1)燃烧1 m3天然气所释放的热量为：
Q＝Vq＝1 m3×2.3×107 J/m3＝2.3×107 J
2 2
其所做的有用功为：
W＝Qη＝2.3×107×40%＝9.2×106 J
2 2
(2)做同样多的有用功，汽油发动机需要释放的热量为：Q＝＝＝3.68×107 J
1
则需要燃烧汽油的质量为：
m＝＝＝0.8 kg
(3)公交车消耗100 m3天然气时，对应需要消耗的汽油为80 kg，则其节约的成本为：
80 kg×9.0元/kg－100 m3×4.5元/m3＝270元30．
解：(1)由图知，S断开时，只有R 接入电路，
1
由I＝可得，电源电压：U＝IR＝0.4 A×30 Ω＝12 V
1 1
(2)由图知，闭合开关S，R 和R 并联，因为I ＝1 A
1 2 2 max
所以滑动变阻器滑片P在M点时，I＝0.8 A
2
则在M点时电流表示数：I＝I＋I＝0.8 A＋0.4 A＝1.2 A
1 2
(3)由并联电路电压特点知：
U＝U＝U＝12 V
1 2
P从M点左移后，通过R 的最大电流为1 A，此时R 连入阻值最小，
2 2
所以：R ＝＝＝12 Ω
2 min
P从M点右移后，R 的连入阻值变大，电流变小，电流表变化量最大0.2 A，
2
所以通过R 的最小电流：I ＝0.8 A－0.2 A＝0.6 A
2 2 min
此时R 连入阻值最大，
2
所以：R ＝＝＝20 Ω
2 max
即滑动变阻器的取值范围为12～20 Ω.
