湖南省常德市2019-2020学年九年级（上)期末考试物理试题
学校:___________姓名：___________班级：___________考号：___________
1．王安石曾赋诗咏梅：“遥知不是雪，为有暗香来”。诗人在远处就能闻到梅花的香味，这是因为（ ）
A．分子的体积是非常小的
B．分子在不停的运动
C．分子之间存在力的作用
D．分子之间存在间隙
2．脚是人的第二心脏，坚持在睡前用热水适当泡洗，可以增强体质。脚刚放入热水中，脚的内能变化以及变化方
式分别是（ ）
A．减小；热传递 B．增大；热传递
C．增大；做功 D．减小；做功
3．下列实例中，不是利用水的比热容较大这一特性的是（ ）
A．在河道上建水电站，蓄水发电
B．汽车发动机用水循环冷却
C．我国北方楼房中的“暖气”采用水作为介质来循环供暖
D．生物体内水的比例很高，有助于调节生物身体的自身温度
4．如图所示是四冲程汽油机工作时各冲程的示意图，其中表示压缩冲程的是
A． B． C． D．
5．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）。对该
现象解释正确的是( )
A．摩擦的方法创造了电荷使两气球带了电
www.youyi100.com
第 1 页 共 19 页B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
6．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，
车位被占用时控制开关S闭合，下列能实现此功能的电路是
A． B． C． D．
7．如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现
用一只规格相同且完好的灯L′替换灯L，正确的判断是（ ）
A．若灯L′亮，则灯L一定断路
B．若灯L′亮，则灯L一定短路
C．若灯L′不亮，则电阻R一定断路
D．若灯L′不亮，则电阻R一定短路
8．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A 和A 指针偏转分别如图乙所示，下列
1 2
说法正确的是（ ）
A．电流表A 测量电灯L 的电流
2 2
B．电流表A 的示数可能为0.24A
1
C．电流表A 的示数一定为2A
2
D．通过灯L 的电流可能为0.12A
2
9．如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V．下列选项符合题意的是( )
www.youyi100.com
第 2 页 共 19 页A．电压表测 两端电压 B． 、 组成并联电路
C．若开关断开，电压表示数为0 D． 、 电阻之比2：1
10．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领
域中的重大突破，让超导科技向前迈出了一大步。超导就是导体电阻为零的现象，可以大大减少电阻的电热损耗。
下列电器中最适用超导材料的是（ ）
A．保险丝 B．变阻器的电阻丝
C．电烤炉的电热丝 D．输电导线
11．将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向D端滑动时，接入电路中的阻值变小，则变阻器连
入电路的接线柱应是( )
A．A和C B．B和D
C．A和B D．C和D
12．在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是( )
A．均使电阻R两端的电压成倍数变化
B．均使电阻R两端的电压保持不变
C．前次使电阻R两端电压成倍数变化，后次使电阻R两端的电压保持不变
D．前次使电阻R两端电压保持不变，后次使电阻R两端电压成倍数变化
13．根据欧姆定律，下列说法中正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
D．导体两端的电压为零时，电阻值也为零
14．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。图是检测植物叶片含水量的电路，电源电压不
变。将湿敏电阻R附着在叶片上，当叶片含水量升高时( )
www.youyi100.com

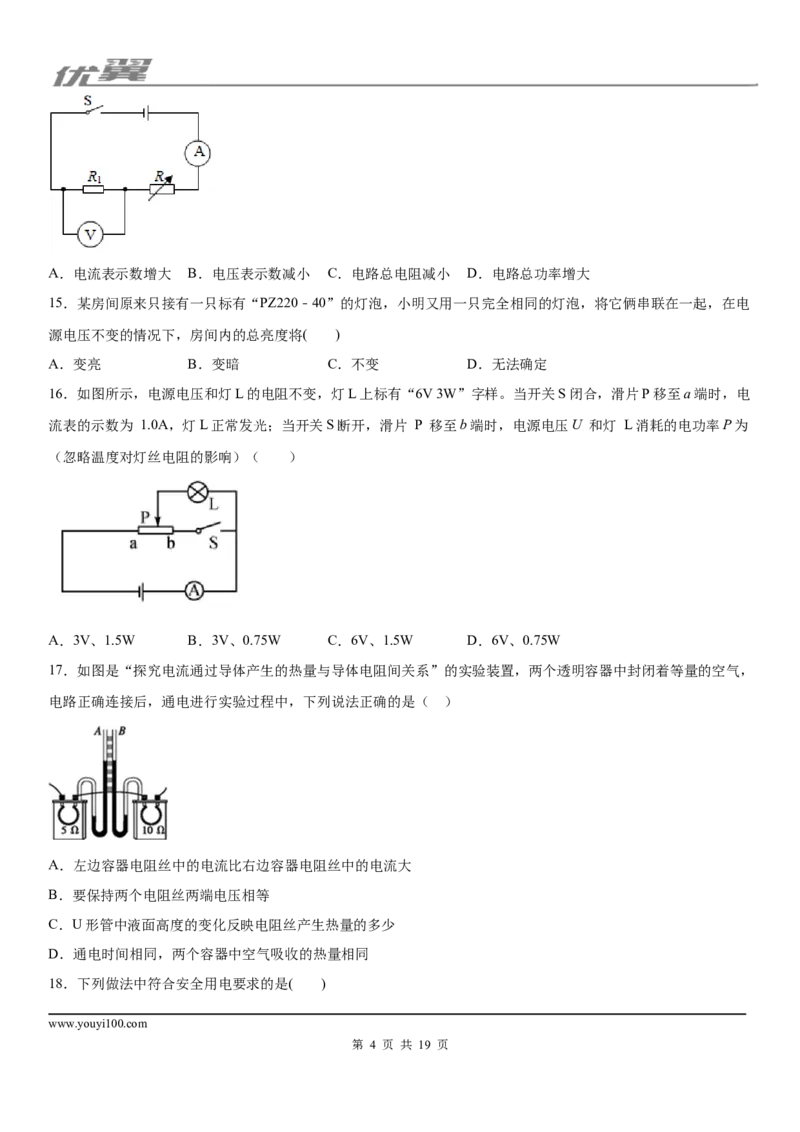

第 3 页 共 19 页A．电流表示数增大 B．电压表示数减小 C．电路总电阻减小 D．电路总功率增大
15．某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电
源电压不变的情况下，房间内的总亮度将( )
A．变亮 B．变暗 C．不变 D．无法确定
16．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样。当开关S闭合，滑片P移至a端时，电
流表的示数为 1.0A，灯L正常发光；当开关S断开，滑片 P 移至b端时，电源电压U 和灯 L消耗的电功率P为
（忽略温度对灯丝电阻的影响）（ ）
A．3V、1.5W B．3V、0.75W C．6V、1.5W D．6V、0.75W
17．如图是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，
电路正确连接后，通电进行实验过程中，下列说法正确的是（ ）
A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B．要保持两个电阻丝两端电压相等
C．U形管中液面高度的变化反映电阻丝产生热量的多少
D．通电时间相同，两个容器中空气吸收的热量相同
18．下列做法中符合安全用电要求的是( )
www.youyi100.com
第 4 页 共 19 页A．发现有人触电应立即用手将人拉开
B．家庭电路中应安装空气开关或保险丝
C．有金属外壳的用电器一般使用两脚插头
D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽
19．如图所示，电能表的示数为_______kW·h；如图所示的电压表的示数为_______V。
20．秋冬换季易发流感，为防止甲流传染病的发生，老师每天在同学们放学后，将消毒液喷洒在教室里，过一会
儿，没有喷洒药水的地方也能闻到药味，这是________________________-___现象，温度越_____，这种药味传开
得越快。
21．2019年4月20日22时41分，我国在西昌卫星发射中心用长征三号乙运载火箭，成功发射第四十四颗北斗导
航卫星。火箭以液态氢为主要燃料是利用它的_________，若完全燃烧50kg的氢气，则能释放出____J的热量。
（氢燃料的热值为1.4×108J/kg）
22．华为手机的超级快充充电器最大充电电流可达5A，给手机充电是把_____能转化为化学能；现有华为某一型
号的手机电池上标有“电压4V，容量5000mA·h”的字样，（其中“mA”为电流的单位“毫安”，“h”为时间的单位“小
时”），则它充满电后存储的电能为_______J。
23．如图所示，3个电阻值均为10Ω的电阻R、R、R 串联后接在电压恒定为U的电路中，某同学误将一只电流
1 2 3
表并联在电阻R 两端，发现电流表的示数为1.5A，据此可推知电源电压U为_____V；若用一只电压表代替电流表
2
并联在R 两端，则电压表的示数为_____V。
2
24．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．
www.youyi100.com
第 5 页 共 19 页25．如图，A、B、C、D是四个接线柱，请将它们按要求连接起来，使L、L 并联。
1 2
（_______）
26．如图是四个热学实验。请写出下面各实验说明的物理知识。
（1）A实验说明分子之间存在___________；
（2）B实验说明利用内能可以转化为_____；
（3）C实验说明分子在不停地做_________；
（4）D实验说明做功可以改变物体的_____。
27．小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______________________。
（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L 或L 中的一处发生故障，则故障
1 2
可能是___________（写出一种即可）。
（3）排除故障后，小明完成了实验，并把数据记录在下表中。
U /V U /V U /V
AB BC AC
1.4 1.4 2.8
分析实验数据得出两个实验结论：
www.youyi100.com
第 6 页 共 19 页①串联电路两端的电压_____各部分电路两端电压之和：
②串联电路中，各部分电路两端电压相等。
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是________，另外，小明
的实验在设计方案上还存在另一个不足之处是______________________________________。
28．在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒
为8V，滑动变阻器规格为“20Ω 2A”，小灯泡的额定电压U ＝2.5V，额定功率小于1.2W，两个阻值分别为
额
10Ω、20Ω的定值电阻R 可供选择。
0
（1）为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示的电路，请用笔画线代替导线，完成图乙
中实物电路的连接。
（__________）
（2）正确连接电路后，进行实验，记录的数据如表所示。当电压表示数为2.5V时，电流表示数如图丙所示，小
灯泡的额定功率为_____W。
实验次数 1 2 3 4 5
www.youyi100.com
第 7 页 共 19 页电压/V 1.0 1.5 2.0 2.5 3.0
电流/A 0.24 0.32 0.38 0.44
电功率/W
（3）分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而_____。根据数据还可判断出，小
聪在实验中选用的是R＝________Ω的定值电阻。
0
（4）完成实验后，爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法，设计了如图丁所示的电路，所用电压
表量程为“0～15V”，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S，将开关S 拨至“1”，调节滑动变阻器滑片直至电压表示数为_____V；
1
②滑片不动，再将开关S，拨至“2”，读出电压表示数为U；
1 0
③小灯泡的额定功率：P ＝_________。（用U 、U、R 表示）
额 额 0 0
29．常德的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、
低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自
动断开，切断电源保证安全。当S、S 闭合，S 断开时电暖器为“低温”挡。（R＞R）求：
1 2 1 2
XX牌电暖器
额定电压 220V
低温挡 440W
中温挡
额定功率
高温挡 1650W
频率 50Hz
（1）R 的阻值；
1
（2）“中温”挡正常工作时电路中的电流；
（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的50%被室内空气吸收，那么可
使室内气温升高多少？（空气的比热容为1.1×103J/（kg•℃））
www.youyi100.com
第 8 页 共 19 页参考答案
1．B
【解析】
【详解】
诗句中说到在远远的地方就能闻到梅花的香味，是因为梅花中含有香味的分子在不断的运动，故选B。
2．B
【解析】
【详解】
双脚放入热水中，通过热传递的方式改变了脚的内能，使脚的温度升高，内能增加而变暖和，故选B。
3．A
【解析】
【详解】
A．在河道上建水电站，蓄水发电，是利用了水的机械能转化为电能，而不是利用水的比热容大，故A符合题意；
B．汽车发动机用水循环冷却，是因为水的比热容较大，在质量相同、升高相同的温度时，水吸收的热量多，冷却
效果好，故B不符合题意；
C．冬天暖气设备用水作为介质来循环供暖，是因为水的比热容较大，在质量相同、降低相同的温度时，水放出的
热量多，供热效果好，故C不符合题意；
D．生物体内水的比例很大，有助于调节自身的温度，是利用了水的比热容大的特点，故D不符合题意。
4．D
【解析】
【详解】
A.进气门开启，排气门关闭，气体流入汽缸，是吸气冲程，故A不符合题意；B.排气门开启，进气门关闭，气体
流出汽缸，是排气冲程，故B不符合题意；C.两气门都关闭，火花塞燃烧产生高温高压的气体，推动活塞下行，
汽缸容积变大，是做功冲程，故C不符合题意；D.两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，故D
符合题意．
故选D．
5．C
【解析】
【详解】
A．B．摩擦的方法使头发与气球里的电子发生转移，从而使头发与气球带异种电荷；不是创造了电荷，也不是分
子发生转移，故AB错误；
www.youyi100.com
第 9 页 共 19 页C．D．两只相同的气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷；两只相同的气球带的是同种电
荷，由于同种电荷相互排斥，所以这种现象与验电器的工作原理相同，故C正确；D错误。
6．A
【解析】
【分析】
【详解】
由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S断开，指示灯L发光较
暗．
A．由图知，当开关S闭合时，此时R被短路，只有L接入电路，L两端的电压为电源电压，指示灯发光较亮；开
关S断开时，L与R串联，总电阻较大，电流较小，指示灯发光较暗，故A符合题意；
B．由图知，当开关S闭合时，此时L被短路，指示灯不会发光，故B不符合题意；
C．由图知，当开关S闭合时，此时L与R串联，此时灯的亮度较暗；开关S断开时，灯泡不发光；故C不符合题
意；
D．由图知，L与R并联，当开关S闭合或断开，L始终接入电路中，L两端的电压始终为电源电压，则灯泡发光
的亮度不变，故D不符合题意．
故选A．
【点睛】
注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．
7．A
【解析】
【详解】
换了灯泡若能亮，说明原来灯泡断路；若不亮，说明可能灯原来就短路，或是电阻断路，导致整个电路不同。故
A符合题意。
8．D
【解析】
【详解】
A．由电路图可知，两灯泡并联，电流表A 测L 支路的电流，电流表A 测干路中的电流，故A错误；
1 1 2
BCD．因并联电路中干路电流等于各支路电流之和，且电流表A 偏转的角度比A 小，所以，电流表A 的量程为0
1 2 1
～0.6A，分度值为0.02A，示数
I=0.28A，
1
电流表A 的量程可能为0～3A，分度值为0.1A，示数
2
www.youyi100.com
第 10 页 共 19 页I=2A，
则通过灯L 的电流可能为
2
I=I-I=2A-0.28A=1.72A；
2 1
电流表A 的量程也可能为0～0.6A，分度值为0.02A，示数
2
I=0.4A，
则通过灯L 的电流也可能为
2
I=I-I=0.4A-0.28A=0.12A，
2 1
故BC错误，D正确。
9．D
【解析】
【详解】
ABD．由图知，开关闭合后，电阻R、R 串联，电压表测量电阻R 两端的电压，其大小U=2V；由串联电路分压
1 2 1 1
可知电阻R 两端的电压为：
2
U=U-U =3V-2V=1V
2 1
因为串联电路电压比等于电阻比，则
R：R=U：U=2V：1V=2：1，故AB错误，D正确；
1 2 1 2
C．若开关断开，电压表直接串联在电路中，测量电源电压，示数不为0。
10．D
【解析】
【详解】
AC．保险丝、电烤炉的电热丝是利用电流的热效应工作的，超导体电阻为零，无法将电能转化为内能，故超导体
不能用来制作保险丝、电烤炉的电热丝，故AC不符合题意；
B．变阻器是通过改变电阻丝的长度改变电阻的，超导体电阻为零，不能用超导体制作变阻器的电阻丝，故B不符
合题意；
D．输电导线若没有电阻，就不会出现由于电阻而引起的电能耗损，故D符合题意。
11．B
【解析】
【详解】
A． 当A和C接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向D端移动，接入电路的电阻线变长，
即接入电路的电阻变大，故A不符合题意；
B．当B和D接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向D端移动，接入电路的电阻线变短，
www.youyi100.com
第 11 页 共 19 页即接入电路的电阻变小，故B符合题意；
C．当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失
去调节电阻的作用，故C不符合题意；
D．当C和D接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调
节电阻的作用，故D不符合题意．
12．C
【解析】
【详解】
在研究导体中的电流与电压的关系时，要保持导体的电阻不变，利用滑动变阻器来改变导体两端的电压；在研究
导体中的电流与导体的电阻的关系时，要改变导体的电阻值，利用滑动变阻器来控制导体两端的电压不变．所以
前后两个实验中滑动变阻器的作用不完全相同．所以，在研究导体中的电流与电压的关系时，滑动变阻器是使电
阻R两端的电压成倍数变化，然后用电流表记录对应电压下的电流值，通过多次实验，来总结导体中电流与电压
的关系；
而在研究导体中的电流与导体的电阻的关系时，利用滑动变阻器来控制导体两端的电压不变．通过更换几组不同
的定值电阻，记录下对应的电流值，来总结导体中的电流和电压的关系．
故选C。
13．C
【解析】
【详解】
电阻是导体本身的一种性质，不随电压与电流的变化而变化，故ABD都不符合题意；欧姆定律的内容为：通过导
体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C符合题意．
14．B
【解析】
【详解】
由电路图知道，电路是由湿敏电阻R和定值电阻R 串联构成的，电压表测R 两端的电压，当叶片含水量升高时，
0 0
湿敏电阻的阻值增大，根据R =R+R知道，电路总电阻增大，又由 且U不变知道，电路中电流减小，即电
总 0
www.youyi100.com
第 12 页 共 19 页流表的示数减小；由U=IR 知道，R 两端的电压减小，即电压表的示数减小；而由 知道，电路总功率减
0 0
小，故只有B正确。
15．B
【解析】
【详解】
因串联电路中总电阻等于各分电阻之和，所以，两灯泡串联时的总电阻大于其中一个灯泡的电阻，在电源电压不
变的情况下，由P= 可知，电路的总功率变小，房间内的总亮度变暗．
16．D
【解析】
【详解】
当开关S闭合，滑片P移至a端时，灯泡和变阻器并联，电流表测干路电流，由于灯泡正常发光，所以，电源电压
是：
U=U =U =6V，
变 L额
通过灯泡的电流是：
，
则通过变阻器的电流是：
I = I-I =1A-0.5A=0.5A，
变 L额
滑动变阻器的最大阻值是：
当开关S断开，滑片P移至b端时，灯泡与滑动变阻器的最大阻值串联，灯泡的电阻是：
，
此时电路中的电流是：
www.youyi100.com
第 13 页 共 19 页灯泡的实际功率是：
P =I′2 R =（0.25A）2 ×12Ω=0.75W。
实 L
故只有D正确。
17．C
【解析】
【详解】
A．由图可知，两阻值不同的电阻丝串联，通过电阻丝的电流相同，即左边容器电阻丝中的电流等于右边容器电阻
丝中的电流，故A错误；
B．由图可知，两阻值不同的电阻丝串联，通过电阻丝的电流与通电时间相等而电阻阻值不同，此装置探究电流产
生的热量与电阻的关系，故需要保持的是两个电阻丝两端电流相等，故B错误；
C．电流通过导体产生热量使容器中的空气受热膨胀，从而导致U形管中的液面会发生变化，虽然产生热量的多少
不能直接观察，但可以通过U形管液面高度差的变化来反映，故C正确；
D．两电阻丝串联，电流相同，由于图中右边容器的电阻丝阻值较大，在相同时间内，电流在右容器中产生的热量
较多，B管液面上升得高，故D错误。
18．B
【解析】
【详解】
A． 发现有人触电时，立即用手将其拉离电源会造成被救者也触电，应立即切断电源或用绝缘体把导线挑开，故
A不符合题意；
B． 为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故B符合题意；
C． 家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，有金属外壳的用电器一般使用三脚插头；
故C不符合题意；
D． 使用试电笔时，手一定要接触笔尾金属体，故D不符合题意。
19．3529.6 2.4
【解析】
【详解】
[1]电能表是测量电能的仪表，电能表的示数是3529.6kW·h；
[2]电压表使用0～3V的量程，每一个大格代表1V，每一个小格代表0.1V，示数是2.4V。
www.youyi100.com
第 14 页 共 19 页20．扩散 高
【解析】
【详解】
[1]由于一切物质的分子都在不停地做无规则运动，故没有喷洒药水的地方也闻到了药味，这种现象称为扩散现象；
[2]由于温度越高，扩散越明显，所以温度越高，这种药味传开的越快。
21．热值高 7 × 109
【解析】
【详解】
[1]液态氢具有较大的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，所以火箭以液态氢为主要燃料；
[2]氢气完全燃烧放出的热量
Q=mq=50kg×1.4×108J/kg=7×109J。
22．电 7.2 × 104
【解析】
【详解】
[1]手机充电时，消耗电能，产生化学能，将电能转化为化学能；
[2]手机电池充满电后存储的电能：
W=UIt=4V×5000×10-3A×3600s=7.2×104J。
23．30 10
【解析】
【详解】
[1]当电流表并联在R 两端时，电路为R、R 串联，电流表测电路中的电流，
2 1 3
根据欧姆定律可得电源的电压：
U=I（R+R）=1.5A×（10Ω+10Ω）=30V；
1 3
[2]电流表换成了电压表时，三电阻串联，电压表测R 两端的电压，
2
电路中的电流：
I′= =1A，
电压表的示数:
U＝I′R＝1A×10Ω＝10V。
2 2
www.youyi100.com
第 15 页 共 19 页24．
【解析】
【详解】
三孔插座的上面的孔接地线，左孔接入零线，右孔接火线；电灯的接法：火线先过开关再入灯泡，然后接入顶端
的金属点，零线直接接入螺旋套，如图所示：
25．
【解析】
【详解】
电流从电源的正极出发，流经C再到A，这样才能使电流分别流经灯泡L、L，再把BD连在一起，这样电流又会
1 2
汇合在另一点，最后回到电源的负极，这样才能使L、L 并联，如图所示：
1 2
26．引力 机械能 无规则运动 内能
www.youyi100.com
第 16 页 共 19 页【解析】
【详解】
(1)[1]两块表面干净的铅块挤压在一起，可吊起一定质量的物体，说明分子之间在引力；
(2)[2]加热使水沸腾，水蒸气将木塞冲出，水蒸气对软木塞做功，水蒸气的内能减小，说明利用内能可以转化为机
械能；
(3)[3]抽开中间的玻璃板，两种气体逐渐混合变均匀，这是扩散现象，说明分子在不停地做无规则运动；
(4)[4]绳子摩擦时，需克服摩擦做功，使铜管的温度升高、内能增加，说明做功可以改变物体的内能。
27．调零 L 短路 或 L 断路 等于 选用了规格相同的小灯泡 只做了一次实验，存在偶然性
1 2
【解析】
【详解】
(1)[1]由图可知，连接电路前，发现电压表指针没有指在零刻度线上，则应对电压表进行调零，使指针指在零刻度
线上；
(2)[2]如果电压表示数为零，可能电压表被短路，可能灯泡L 短路；如果由于断路导致电压表两接线柱不能与电源
1
两端相连，根据电路图可知，当L 断路时，电压表两接线柱不能与电源两极相连，此时电压表示数为零，即电路
2
故障为L 断路；综合上述分析可知，电路故障可能为L 短路或L 断路；
2 1 2
(3)①[3]由表中实验数据可知，串联电路的总电压等于各部分电路电压之和；
(4)[4]由实验数据可知，各部分电路两端电压相等，该结论是错误的，造成结论错误的原因是选用了规格相同的灯
泡做实验；
[5]由实验数据可知，只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性，为得出普遍
结论。
28． 1.05 增大 10 5.5 U ·
额
【解析】
【详解】
(1)[1]小灯泡的额定电流约为：
I= =0.48A＜0.6A，
www.youyi100.com
第 17 页 共 19 页所以，电流表选择0-0.6A的量程；灯泡、R 及滑动变阻器串联，故将电流表的“0.6”接线柱与电源的“+”极连接，小
0
灯泡的左接线柱与R 的左接线柱连接，如图所示：
0
(2)[2]由图丙可知，电流表选择0-0.6A的量程，分度值为0.02A，示数为0.42A，则小灯泡的额定功率：
P =U I =2.5V×0.42A=1.05W；
额 额 额
(3)[3]由表中数据可知，随着灯泡两端电压的增大，电流也增大，根据P=UI可知，小灯泡消耗的电功率增大，即
小灯泡工作时，消耗的电功率随电压的增大而增大；
[4]由表中数据可知，第5次实验电流最大，此时电路总电阻最小，第5次实验时电路总电阻：
R = ≈18.2Ω＜20Ω，
总
因
R =R +R+R ，
总 L 0 滑
已知定值电阻R 的阻值为10Ω或20Ω，在实验中选用的是R=10Ω；
0 0
(4)①[5]要测量小灯泡的额定功率，需使小灯泡两端的电压等于其额定电压；闭合开关S，将开关S 拨至“1”，小灯
1
泡、R 和滑动变阻器串联，电压表测R 和滑动变阻器两端的电压，调节滑动变阻器的滑片，灯泡正常发光时，电
0 0
压表的示数：
U =U-U =8V-2.5V=5.5V；
V 额
②滑片不动，再将开关S 拨至“2”，电压表测R 两端的电压U，此时电路中的电流即为小灯泡的额定电流：
1 0 0
I = ，
额
③[6]小灯泡的额定功率：
P =U I =U · 。
额 额 额 额
29．(1)110Ω；(2)5.5A；(3)9℃。
【解析】
www.youyi100.com
第 18 页 共 19 页【详解】
(1)当S、S 闭合，S 断开时，R 单独接入电路，此时电路中电阻最大，功率最小，电暖器为“低温”挡，R 的阻值：
1 2 1 1
R= =110Ω；
1
(2)闭合S 为“低温”挡，R 单独接入电路；单独闭合S 为“中温”挡，S、S 同时闭合，R、R 并联，总电阻最小，
1 1 2 1 2 1 2
根据P= 可知电暖气处于高温，
P =P -P =1650W-440W=1210W；
中温 高温 低温
“中温档”正常工作时的电流：
I= =5.5A；
2
(3)电暖器的“高温”挡正常工作10min，放出的热量：
W=P t=1650W×10×60s=9.9×105J；
高温
空气吸收的热量：
Q =ηW=50%×9.9×105J=4.95×105J，
吸
房间空气升高的温度：
Δt= =9℃。
答：(1)R 的电阻是11Ω；
1
(2)电暖器“中温”挡正常工作时的电流是5.5A；
(3)可使此房间的空气温度升高9℃。
www.youyi100.com
第 19 页 共 19 页
