江西省吉安市遂川县2019-2020学年九年级（上)期末考试物理试题
试卷副标题
考试范围：xxx；考试时间：100分钟；命题人：xxx
题号 一 二 三 四 五 六 总分
得分
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
第I卷（选择题)
请点击修改第I卷的文字说明
评卷人 得分
一、单选题
1．根据你的生活经验，你认为下列数据符合实际情况的是（ ）
A．家用42英寸的平板电视机正常工作时的电流约为3A
B．手机锂电池的电压约为3.7V
C．家里双开门冰箱工作是功率大约为800W
D．厨房里的电饭煲加热挡正常工作0.1s消耗电能约3600J
2．物质在不同状态下的分子模型如图所示，下列有关说法正确的是（ ）
A．甲图中的分子间距最近，不易被压缩，容易被拉伸
B．乙图中的分子排列杂乱，分子间的作用力几乎为零
C．丙图中的分子无固定排列，组成的物质具有流动性
D．甲图中分子静止，乙、丙两图中分子在做热运动
3．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ ）
A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上
C．寒冷冬天，用湿手摸户外的金属单杠，手被“粘”上
www.youyi100.com
第 1 页 共 21 页D．两个铅杆底面削平挤压后能“粘”在一起
4．如图所示的是四冲程汽油机的一个冲程示意图，下列说法正确的是（ ）
A．此冲程中燃料燃烧，燃料的化学能转化为内能
B．此冲程中，汽油机获得前进的动力
C．此冲程中，机械能转化为内能
D．此冲程结束后，汽油机开始排出废气
5．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自
己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符
合这一要求的电路是（ ）
A． B． C． D．
6．如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是（ ）
A．三个插脚一样长
B．A、C两插脚分别与电冰箱内部工作电路两端相连
C．插入插座时，插脚C与火线相接，B与零线相接
D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连
评卷人 得分
二、多选题
www.youyi100.com
第 2 页 共 21 页7．下列有关热和能的说法中，正确的是（ ）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．一块0℃的冰熔化成0℃的水后，温度不变，内能变大
C．快速压缩气体，可使气体内能增大，温度升高
D．夏天在室内洒水降温，利用了水的比热容较大的性质
8．如图所示，电源电压不变．下列说法正确的是（ ）
A．只闭合S，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变
1
B．只闭合S，将P向左移动，R 消耗的功率增加
1 1
C．开关都闭合，将P向左移动，电压表的示数不变，电流表的示数变小
D．开关都闭合，将P向左移动，L消耗的功率不变，R 消耗的功率变小
2
第II卷（非选择题)
请点击修改第II卷的文字说明
评卷人 得分
三、填空题
9．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界．用热水泡茶时，茶杯温度会升高，其内能是通过
_____的方式改变的：茶水散发出清香，这是_____现象．
10．如图所示某移动电源（俗称充电宝）有两个输出端，这两个输出端的连接方式是________（选填“串联”或
“并联”）；在充电过程中，电能转化为___________。
11．与毛皮摩擦过的橡胶棒由于_________（选填“失去”或“得到”）电子而带负电；验电器的工作原理与图中
____________（选填“甲”或“乙”）的现象相同。
www.youyi100.com
第 3 页 共 21 页12．如图所示是一种定时课间音乐播放装置的原理图。“定时开关”是到达设定时间，自动断开的开关。闭合开
关S，当“定时开关”处于闭合状态时，指示灯________（填“会”或“不会”）亮，播放器不播放音乐；到达设
定时间，“定时开关”处于________（填“闭合”或“断开”）状态，“播放器”播放音乐。
13．如图所示，某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯
亮起，行人安全通过；按钮相当于电路中的_____；红绿灯实际上是发光二极管，它是由_____（选填“超导体”
或“半导体”）材料制成的．
14．现探明中国南海海底有大量的可燃冰，已知可燃冰的热值比煤气的热值大得多，则完全燃烧相同质量的可燃
冰和煤气，燃烧______放出的热量多．1kg的可燃冰，燃烧一半后，剩余可燃冰的热值________(选填“变大”“变小”
或“不变”)．
15．中华艺术“烙画”相传源于秦朝，即用火烧铁杆（现代发展为电烙铁）在物体上熨出烙痕作画。电烙铁通电
升温的过程是能的________过程，“画布”升温的过程是能的_______过程。（均选填“转化”或“转移”）。
16．如图所示，是某家庭用的电能表及某月月初、月末的两次读数，若按0.5元/(kW·h)计算，他家本月应缴纳电
费_________元，该电路允许同时接入用电器的最大总功率是____W。
17．(2017·永州)小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，
www.youyi100.com
第 4 页 共 21 页图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接_______，图中三孔插座的插孔___(选填“a”“b”或“c”)
应与地线相连．
18．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们串联在电源电压为
4.5V的电源上，如乙图所示，闭合开关后两元件的电流之比__________；电功率之比_________。
19．如图所示的仪表是测量________的仪表，它应该__________（选填“串联”或“并联”）在电路中使用，它
的分度值是______A。
20．如图是一种学生用的滑动变阻器，若要接入电路中改变电路电流的大小，共有___________种接法。
评卷人 得分
四、简答题
21．如图所示，是人们日常生活和工作中经常使用的一种插线板。
www.youyi100.com
第 5 页 共 21 页(1)现在市场上有一些劣质插线板，经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细，请根据焦耳
定律解释使用这种插线板会存在什么隐患。

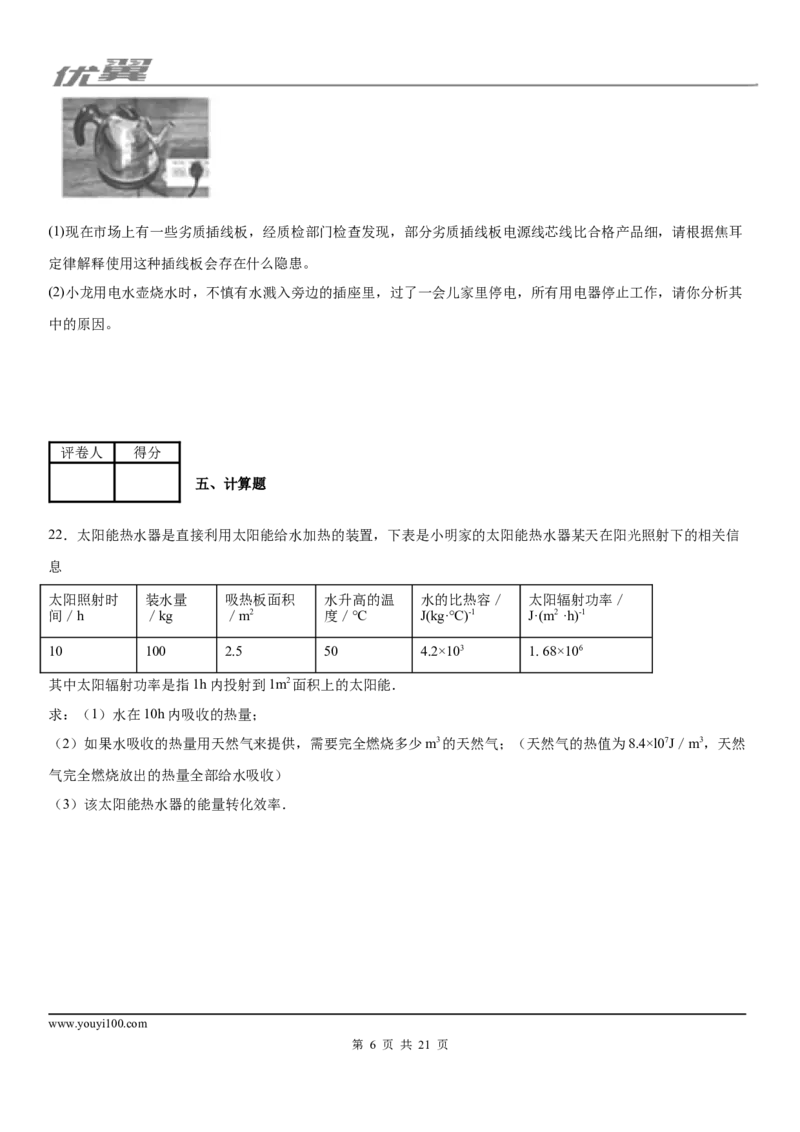

(2)小龙用电水壶烧水时，不慎有水溅入旁边的插座里，过了一会儿家里停电，所有用电器停止工作，请你分析其
中的原因。
评卷人 得分
五、计算题
22．太阳能热水器是直接利用太阳能给水加热的装置，下表是小明家的太阳能热水器某天在阳光照射下的相关信
息
太阳照射时 装水量 吸热板面积 水升高的温 水的比热容／ 太阳辐射功率／
间／h ／kg ／m2 度／℃ J(kg·℃)-1 J·(m2 ·h)-1
10 100 2.5 50 4.2×103 1. 68×106
其中太阳辐射功率是指1h内投射到1m2面积上的太阳能．
求：（1）水在10h内吸收的热量；
（2）如果水吸收的热量用天然气来提供，需要完全燃烧多少m3的天然气；（天然气的热值为8.4×l07J／m3，天然
气完全燃烧放出的热量全部给水吸收）
（3）该太阳能热水器的能量转化效率．
www.youyi100.com
第 6 页 共 21 页23．如图所示，R=25Ω，小灯泡L的规格为“2.5V 0.5A”，电源电压保持不变。
1
(1)小灯泡正常发光时的电阻；
(2)S 、S 都断开时，小灯泡L正常发光，求电源电压；
1 2
(3)S 、S 都闭合时，电流表示数变为0.9A，求R 的阻值；
1 2 2
(4)此电路功率的最大值。
24．如图是一种老式电饭锅的简化电路原理图，该锅的部分参数如下表，煮饭时，温控开关S是闭合的，饭熟后，
锅内温度达到103℃时，温控开关S自动断开，电饭锅转入保温状态。
型号 额定电压 220V
频率 50Hz 加热方式 底盘加热
容量 4L 煮饭 880W
额定功率
质量 3.8Kg 保温 176W
www.youyi100.com
第 7 页 共 21 页(1)发热板 的阻值是多少？
(2)保温时，发热板的发热功率是多少？
(3)从能量利用率的角度计算说明这种电饭锅的不合理性。
评卷人 得分
六、实验题
25．在探究“电流通过导体产生的热量与哪些因素有关”的实验中，利用如图所示的甲乙两套装置进行实验，其
中“探究电流产生的热量与电阻大小是否有关”的实验装置是图_________（选填“甲”或“乙”），实验中应控
制的变量是通电时间和_______。实验中是根据_______判断电流流过导体放出热量的多少。
26．小龙同学为了探究“电流与电阻”的关系，设计了如图甲所示的实验电路图，已知电源电压为3V。
(1)电路连接好后，闭合开关，发现电压表无示数，电流表有明显示数，且电路中只有一处故障，则故障可能是
____________________；
(2)排除故障后闭合开关，移动滑动变阻器使的电压表的读数为2V，然后断开开关，将电阻 从5Ω换成10Ω，再
闭合开关，此时电压表的示数__________（填“大于”、“小于”或“等于”）2V，接下来他应将滑动变阻器的
滑片向___________端（填“左”或“右”）移动；
(3)为了测量一未知定值电阻阻值大小，小龙用这个电阻换掉原电路中的 ，调节滑动变阻器，电路中电表的示数
www.youyi100.com
第 8 页 共 21 页如图乙所示，则：电压表的示数为__________V，电流表示数为______A，通过计算可得此定值电阻的阻值为
_________Ω。他认为这样通过一组数据直接计算的定值电阻阻值不准确，为了使得结果更加准确，他接下来应该
______________________________________。
27．小宝同学要测量一个小灯泡的电功率，已知电源电压为6V，小灯泡的额定电压为2.5V，灯丝电阻大约为
，滑动变阻器的规格有A“10Ω 1A”，B “20Ω 1.5A”。
(1)为了测量小灯泡的额定功率，滑动变阻器应选________（选填“A”或“B”）。请用笔画线代替导线将图甲中的
实物图连接完整，要求：滑片向右移动时灯变亮；
（___________）
(2)闭合开关后，应调节滑动变阻器的滑片，使电压表的示数为_______V，此时电流表的示数如乙图所示，则小灯
泡的额定功率为________W；
(3)为了考察同学们的能力，老师拿来了一个已知额定电流为0.2A，但额定电压未知的小灯泡，一个已知阻值为
的电阻和两个开关S、S，一个电压表，一个滑动变阻器和导线若干，利用上面的器材为同学设计了如图丙所示
1 2
的电路来测量小灯泡的额定功率，请你将下面的实验步骤补充完整。
①只闭合开关S、S，调节滑动变阻器的滑片使电压表的示数为___________。
1
②闭合开关S、S，断开S，______________________（选填“适当调节滑动变阻器的滑片”或“保持滑动变阻器
2 1
滑片不动”），读出电压表的示数为 ；
③灯泡额定功率的表达式为： _____________。
28．利用如图所示的甲实验装置探究“沙子和水的温度变化与吸热的关系”。操作如下。
www.youyi100.com
第 9 页 共 21 页(1)在两烧杯中分别装入初温相同且___________相等的沙子和水；
(2)用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，搅拌的目的是________。每隔相同的时间记录一次温度，根
据实验数据绘制成温度与时间的关系图像，如图乙所示；
(3)实验中，是通过比较__________来间接反映沙子和水吸收的热量；
(4)分析图像可知，对于质量相等的沙子和水，升温较快的是________；若使两者升高相同的温度，则______吸收
的热量较多。由此可见，____________的比热容较大；
（拓展）根据所学知识，体温计玻璃泡内用__________（选填“水银”或“酒精”）做测温物质更快捷灵敏。（c
＜c ）
水银 酒精
www.youyi100.com
第 10 页 共 21 页参考答案
1．B
【解析】
【分析】
【详解】
A．42英寸的平板电视机正常工作时的电流约为0.5A，故A不符合题意；
B．根据生活实际可知，手机锂电池的电压约为3.7V，故B符合题意；
C．家里双开门冰箱工作时功率大约为200W左右，故C不符合题意；
D．电饭煲加热挡功率约1000W，正常工作0.1s消耗电能约
W=Pt=1000W×0.1s=100J
故D不符合题意。
故选B。
2．C
【解析】
【分析】
【详解】
A．甲图中分子相距最近，分子间的作用力最大，既不易被压缩，也不容易被拉伸，故A错误；
B．乙图是液体分子的模型，分子排列杂乱，分子间的作用力较弱不为零，故B错误；
C．丙图是气体分子的模型，分子无固定排列，组成的物质具有流动性，故C正确；
D．一切物质的分子都在不停地做无规则运动，甲乙丙图中分子在做热运动，故D错误。
故选C。
3．B
【解析】
【分析】
【详解】
用塑料梳子梳头发时，头发容易被梳子“粘”起，是摩擦起电现象。
A．用硬纸片盖住装满水的玻璃杯，倒置后，在大气压的作用下纸片“粘”在杯口上，此选项不符合题意；
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上是摩擦起电现象，此选项符合题意；
C．寒冷的冬天用湿手摸户外的金属单杠，手会被粘上是由于手上的水碰到金属单杠后凝固的缘故，此选项不符合
题意；
D．两个铅柱底面削平挤压后能粘在一起是分子作用力作用的结果，此选项不符合题意。
故选B。
www.youyi100.com
第 11 页 共 21 页4．C
【解析】
【分析】
由进气门和排气门的关闭和打开情况、活塞的上行和下行情况来判断是哪个冲程；
在内燃机的四个冲程中，将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程．
【详解】
（1）根据图示可知，两个气门都关闭，活塞向上运动，气缸容积减小，因此是压缩冲程，此冲程中飞轮的机械能
转化为气缸内气体的内能，故AB错误，C正确；
（2）此冲程结束后，汽油机进入做功冲程，高温高压燃气推动活塞做功，将内能转化为机械能，故D错误．
故选C．
5．B
【解析】
【详解】
由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相
互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联，故选
B．
6．D
【解析】
【分析】
【详解】
A．三脚插头最上面的脚长一些，其与用电器的金属外壳相连，接金属外壳的长插脚比其它两脚稍长一些．这样插
插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，
也会使电流通过导线导入大地，人也就不会触电，故A错误；
B．B、C两插脚分别与电冰箱内部工作电路两端相连，故B错误；
C．C插头对应三孔插座的左边，即应该是零线，B插头对应三孔插座的右边，应该是火线，故C错误；
D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连，故D正确；
故选D。
【点睛】
重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，灯泡的螺旋套连接零线，本题中可以根据三孔
插座的“左零、右火、上地”对应进行判断．
7．BC
www.youyi100.com
第 12 页 共 21 页【解析】
【分析】
【详解】
A．发生热传递时，传递的是热量而不是温度；故A错误；
B．一块0℃的冰熔化成0℃的水后，吸收热量，温度不变，内能增加；故B正确；
C．快速压缩气体，对气体做功，可使气体内能增大，温度升高，故C正确；
D．夏天在室内洒水，水汽化吸收热量，起到降温的作用，不是利用了水的比热容较大的性质，故D错误。
故选BC。
8．ACD
【解析】
【分析】
【详解】
由图示可知，只闭合S，两电阻是串联的，电压表测滑动变阻器两端的电压，当滑片向左移动时，电压表示数的
1
变化量与电流表示数的变化量的比值等于定值电阻R ，所以比值不变，故A正确；
1
只闭合S，将P向左移动，电阻变大，电流变小，R 消耗的功率减小的，故B错；
1 1
开关都闭合时，变阻器与灯泡并联，定值电阻被短路，将滑片向左移动时，电阻变大，总电阻变大，电流变小，
电流表示数变小，由于电压表测的是电源电压，所以电压表示数不变，故C正确；
由于灯泡与变阻器是并联的，两者互不影响，所以灯泡的功率不变，变阻器阻值变大时，通过变阻器的电流变小，
由于电压不变，所以R 消耗的功率变小，故D正确；
2
9．热传递 扩散
【解析】
【详解】
用热水泡茶时，茶杯接触热水，热量从水传递给茶杯，茶杯温度会升高，其内能是通过热传递的方式改变的；茶
水散发出清香，是因为茶叶的香味分子在空气中永不停息地做无规则运动，这属于扩散现象．
10．并联 化学能
【解析】
【分析】
【详解】
[1]移动电源给手机充电过程中，各手机间互不影响，所以输出端的连接方式是并联。
[2]用移动电源为手机充电时，将电能转化为化学能。
11．得到 甲
www.youyi100.com
第 13 页 共 21 页【解析】
【分析】
【详解】
[1][2]用毛皮摩擦过的橡胶棒带负电，是因为摩擦过程中橡胶棒得到电子。实验室中检验物体是否带电的常用仪器
是验电器，它是根据同种电荷相互排斥的原理制成的，图甲中的现象是同种电荷相互排斥，故验电器的工作原理
与图甲中的现象相同。
12．会 断开
【解析】
【分析】
【详解】
[1]由图可知，闭合开关S，当“定时开关”处于闭合状态时，指示灯形成通路，则会亮，播放器被短路，则播放
器中没有电流通过，播放器不会播放音乐。
[2]到达设定时间，“定时开关”断开，“播放器”形成通路，有电流通过，则“播放器”播放音乐。
13．开关 半导体
【解析】
【详解】
按钮是电路中的开关；交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人，制造发光二极管的主要材料是
半导体材料．
14．可燃冰 不变
【解析】
【详解】
已知可燃冰的热值比煤气的热值大的多，则完全燃烧相同质量的可燃冰和煤气，燃烧可燃冰放出的热量多；因为
热值是燃料的一种性质，1kg的可燃冰燃烧一半后，剩余可燃冰的种类没变，状态没变，故其热值不变．
15．转化 转移
【解析】
【分析】
【详解】
[1]电烙铁通电升温的过程中，是电流做功，将电能转化为内能，所以属于能量的转化过程。
[2]“画布”升温的过程中，能量的形式不变，电烙铁的内能转移到画布，因此是能的转移过程。
16．106 6600
【解析】
www.youyi100.com
第 14 页 共 21 页【分析】
【详解】
[1]本月消耗的电能
W=1469.5kW·h-1257.5kW·h=212kW·h
本月应缴纳的电费
0.5元/(kW·h)×212kW·h=106元
[2]由图可知，通过电能表的最大电流是30A，该电路允许同时接入用电器的最大总功率
P=UI=220V×30A=6600W
17．灯泡 b
【解析】
【详解】
为了用电安全，开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，故开关应接在B处，灯泡接在
A处；根据三孔插座的正确接法可知，a应与零线相连，c应与火线相连，b与地线相连．
18．1∶1； 4∶5
【解析】
【分析】
【详解】
[1]由电路图可知，电路元件A和B串联，电流表测电路中的电流，因串联电路中各处的电流相等，所以，闭合开
关后两元件的电流之比为1∶1。
[2]因串联电路中总电压等于各分电压之和，所以，两元件串联在电源电压为4.5V的电源上时，由图甲可知，电路
中的电流
I=0.4A
U =2V，U =2.5V
A B
时符合，则两元件的电功率之比
P∶P =U I∶U I=U ∶U =2V∶2.5V=4∶5
A B A B A B
19．电流 串联 40
【解析】
【分析】
【详解】
[1][2]图中表盘上标示的物理量的单位是kA，则该仪表为电流表，是用来测量电流的仪表；使用时应串联连接在电
路中。
www.youyi100.com
第 15 页 共 21 页[3]由图可知，0～0.4kA之间有10个格，则每一个格的示数为
=40A
即分度值为40A。
20．2
【解析】
【分析】
【详解】
只有3个接线柱的滑动变阻器，若要把它其中的两个接线柱连接到电路中去改变电路电流的大小，则有2种接法，
接AC或BC。
21．见解析
【解析】
【分析】
【详解】
(1)在材料和长度一定时，伪劣电热器的电源线的芯线一般比合格产品的细，说明横截面积越小，电阻越大；在电
流和通电时间一定时，电阻越大，由焦耳定律可知电流产生的热量越多，越存在安全隐患。
(2)若不慎有水溅入旁边的插座里，会造成短路，电路电流过大，使空气开关跳闸，所有用电器停止工作。
22．（1）水在10h内吸收的热量为2.1×107J；
（2）如果水吸收的热量用天然气来提供，需要完全燃烧0.25m3的天然气；
（3）该太阳能热水器的能量转化效率为50%．
【解析】
【分析】
【详解】
（1）水吸收的热量（有用能量）：
Q =cm△t=4.2×103J/（kg•℃）×100kg×50℃=2.1×107J；
吸
（2）由题知，
Q =vq=Q =2.1×107J，
放 吸
需要天然气的体积：
v= =0.25m3；
www.youyi100.com
第 16 页 共 21 页（3）10h太阳能热水器吸收的太阳能（总能量）：
Q =1.68×106J/（m2•h）×2.5m2×10h=4.2×107J，
总
η= ×100%= ×100%=50%．
答：（1）水在10h内吸收的热量为2.1×107J；
（2）如果水吸收的热量用天然气来提供，需要完全燃烧0.25m3的天然气；
（3）该太阳能热水器的能量转化效率为50%．
23．(1)5Ω； (2)15V； (3)50Ω； (4)13.5W
【解析】
【分析】
【详解】
(1)小灯泡正常发光时，其实际电压等于额定电压，实际电流等于额定电流
(2)S 、S 都断开时，电路简化如图1所示：
1 2
L与R 串联，小灯泡正常发光，故实际电流等于额定电流，电路电流
1
I=I =I =0.5A
灯 额
电源电压
U =IR =I（R+R )=0.5A×（25Ω+5Ω)=15V
总 总 1 灯
(3)S 、S 都闭合时，电路简化如图2所示：
1 2
www.youyi100.com
第 17 页 共 21 页R 与R 并联，电流表A测干路电流I ，此时
1 2 并
U=U=U=15V
1 2
R 电流
1
(4)由P=UI可知，由题可知，总电压不变，当I最大时，P最大，由图分析可知，当电路中用电器并联时，电流最
大，即S、S 都闭合时，R 与R 并联，电路的电功率最大
1 2 1 2
P =UI =15V×0.9A=13.5W
大 大
答：(1)小灯泡正常发光时的电阻是5Ω；
(2)电源电压为15V；
(3)R 的阻值为50Ω；
2
(4)此电路功率的最大值为13.5W。
24．(1) 55Ω；(2)35.2W；(3)见解析
【解析】
【分析】
【详解】
(1)煮饭时，温控开关S闭合，电阻R 被短路，只有电阻R 接入电路，发热板R 的阻值
1 2 2
R= =55Ω
2
(2)保温时，温控开关断开，两电阻串联，由表中数据可知，保温功率为176W，保温时电路中的电流
I= =0.8A
www.youyi100.com
第 18 页 共 21 页此时发热板的发热功率
P=I2R=(0.8A)2×55Ω=35.2W
1 1
(3)保温时，只有发热板消耗的电能被利用，所以电饭锅能量的利用率
η= =20%
由此得出，保温时能量的利用率很低，浪费了能量，所以不合理。
答：(1)发热板R 的阻值是55Ω；
2
(2)保温时，发热板的发热功率是35.2W；
(3)保温时的能量的利用效率很低，浪费了能量，因此该电饭锅的设计不合理。
25．甲 通电电流大小 U形管液面的高度差
【解析】
【分析】
【详解】
[1][2][3]探究电流产生的热量与电阻大小是否有关，应控制通电时间和通电电流大小相同；从实验装置图中可以看
出，甲图中两个电阻串联，通电时间和通电电流大小相同，电阻大小不同，因此要探究电流产生的热量与电阻的
关系，应选择甲装置。实验中根据U形管液面高度的变化判断放出热量的多少。
26．定值电阻R 短路 大于 右 2 0.5 4 移动滑动变阻器进行多次测量，求平均值来减小误差
1
【解析】
【分析】
【详解】
(1)[1]电流表有示数，说明电路为通路；电压表无示数，可能与电压表并联的R 发生了短路。
1
(2)[2][3]根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，电压表示
数大于2V；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律
可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，
使电压表的示数为2V。
(3)[4][5][6]图中电压表选用小量程，分度值为0.1V，电压表的示数为2V；电流表选用小量程，分度值为0.02A，
电流表示数为0.5A，由欧姆定律，此定值电阻的阻值为
R= =4Ω
[7]通过一组数据直接计算的定值电阻阻值不准确。为了使得结果更加准确，他接下来应该移动滑动变阻器进行多
www.youyi100.com
第 19 页 共 21 页次测量，求平均值来减小误差。
27．B 2.5 0.95 0.2A×R 保持滑动变阻器的滑片不动
0.2A×(U-0.2A×R)
0
【解析】
【分析】
【详解】
(1)[1]电源电压是6V，小灯泡的额定电压是2.5V，灯丝电阻大约为10Ω，灯正常工作时的电流大小
I= =0.25A＜0.6A
电流表选用小量程，灯正常发光时，变阻器分得的电压
U =U-U =6V-2.5V=3.5V
滑 L
变阻器连入电路中的电阻
R = =14Ω
滑
考虑到电阻和变阻器允许通过的最大电流，应选用B规格的变阻器。
[2]要求滑片向右移动时灯变亮，即电流变大，电阻变小，即滑片以右电阻丝连入电路中。电流表、电压表选用小
量程，电流表串联在电路中，电压表与灯并联，如下图所示：
(2)[3][4]灯在额定电压下的功率为额定功率，调节滑动变阻器的滑片，使电压表的示数为2.5V，此时电流表的示数
如图乙所示，图中电流表分度值为0.02A，示数为0.38A，则小灯泡的额定功率
www.youyi100.com
第 20 页 共 21 页P =U I =2.5V×0.38A=0.95W
L L L
(3)①[5]只闭合开关S、S，调节滑动变阻器的滑片使电压表的示数为 0.2A×R。
1
②[6]闭合开关S、S，断开S，保持滑动变阻器的滑片不动，读出电压表的示数为U。
2 1 0
③[7]在上面的操作过程中，电路的连接关系不变，滑片的位置不动，各用电器的电压不变，灯泡仍正常发光，故
灯泡的额定电压为
U =U-0.2A×R
L额 0
灯泡额定功率的表达式为
P=I U =0.2A×(U-0.2A×R)
L额 L额 0
28．质量 使水和沙子受热均匀 加热时间 沙子 水 水 水银
【解析】
【分析】
【详解】
(1)[1]根据比较吸热能力的方法，应控制不同物质的质量相同，故在两烧杯中分别装入初温相同且质量相等的沙子
和水。
(2)[2]为了使沙子和水受热均匀，实验中应用玻璃棒不断搅拌。
(3)[3]根据转换法，实验中，是通过比较加热时间来间接反映沙子和水所吸收的热量。
(4)[4]分析图象可知，对于质量相等的沙子和水，加热相同的时间，吸收相同的热量，升温较快的是沙子。
[5][6]若使两者升高相同的温度，水加热的时间长一些，水吸收的热量较多，所以水的吸热能力大，水的比热容大。
[7]由于水银的比热容小于酒精的比热容，在同等情况下，吸收相同的热量，水银的温度变化明显，便于测量，所
以用水银作为体温计里的液体。
www.youyi100.com
第 21 页 共 21 页
