绝密★启用前
江西省九江市同文中学2019-2020学年九年级（上)期中考试物理试题
试卷副标题
考试范围：xxx；考试时间：100分钟；命题人：xxx
题号 一 二 三 四 五 六 总分
得分
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
第I卷（选择题)
请点击修改第I卷的文字说明
评卷人 得分
一、单选题
1．如图所示的滑轮组，用F=30N的拉力，拉动水平地面上重为300N的物体，使物体匀速前进了2m.物体和地面
之间的摩擦力为45N，在此过程中，下列说法正确的是 （ ）
①拉力做的功是120J ②绳子自由端移动的距离是2m ③滑轮组的机械效率是75%
④A点受到的拉力为300N
A．①④ B．②③
C．①③ D．③④
2．如图所示，足球以初速度沿着凹凸不平的草地从a运动到d，足球（ ）
A．在b、d两点的动能相等 B．在a、d两点的机械能相等
C．从b到c的过程机械能减少 D．无法确定
3．某品牌汽车在一段平直公路上匀速行驶6.9km，用时5min45s，消耗燃油1.5kg，已知汽车的牵引力是2000N，
燃油的热值为4.6×107J/kg，假设燃油完全燃烧，则正确的是（ ）
①汽车行驶速度是20km/h
www.youyi100.com
第 1 页 共 21 页②汽车发动机的效率是20%
③做功冲程机械能转化为内能
④消耗的燃油完全燃烧放出的热量是6.9×107J
⑤汽车牵引力做功的功率是30kW
A．只有①、②、⑤ B．只有②和③
C．只有①和④ D．只有②和④
4．如图所示，用滑轮组把重为200N的货物在10s内匀速提高到9m高的楼上，所用拉力为80N，则总功和滑轮组
的机械效率分别是（ ）
A．1800J 83.3%
B．2160J 80%
C．2160J 83.3%
D．1800J 80%
5．如图所示的电路中，用滑动变阻器来控制灯泡的亮暗，要求：当滑片P向左移动时灯泡亮度变暗，则滑片变阻
器接入电路的方式是 （ ）
A．C接M点，D接N点 B．B接M点，D接N点
C．A接M点，C接N点 D．A接M点，D接N点
6．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是（ ）
A．甲、乙、丙都是电流表
B．甲、乙、丙都是电压表
www.youyi100.com
第 2 页 共 21 页C．甲、乙是电压表,丙是电流表
D．甲、丙是电流表,乙是电压表
评卷人 得分
二、多选题
7．下面说法正确的是（ ）
A．燃料燃烧时，将化学能转化为内能
B．人类使用的能量绝大部分是从燃料的燃烧中获得的
C．l kg的某种燃料燃烧时放出的热量叫做这种燃料的热值
D．提高燃料的利用率是节约能源的重要措施
8．如图所示路，闭合开关S，S，下列对电路的分析正确的是（ ）
1 2
A．灯L 与L 并联
1 2
B．电流表A 只测L 的电流
1 1
C．当开关S 断开时，通过L 的电流不变
2 1
D．当开关S 断开时，电流表A 的示数变小
2 1
第II卷（非选择题)
请点击修改第II卷的文字说明
评卷人 得分
三、填空题
9．在收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相
当于变阻器的三个接线柱．使用电位器
www.youyi100.com
第 3 页 共 21 页（1）只把A和C接入电路，旋动滑片时，是否能改变通过电位器的电流：_______；
A．能 B．不能 C．无法确定
（2）只把A和B接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值_______．
A．变大B．不变C．变小．
10．我们会看到汽车行驶过程中冒“黑烟”，其原因是_____ ，发动机的散热器常用水做冷却剂是因为水的_____
大．
11．汽车四冲程内燃机的一个工作循环一般分为吸气、压缩、做功、排气四个冲程，在这四个冲程中，把机械能
转化为内能的是______冲程．某单缸四冲程内燃机飞轮转速为1200r/min，该内燃机每秒钟对外做功的次数为
______次
12．量子通信是目前世界最安全的通信．2016年8月16日，世界首颗量子科学实验卫星“墨子号”，在我国酒泉卫
星发射中心用“长征二号丁”运载火箭成功发射升空．火箭使用的燃料主要是液态氢，这是利用了氢燃料_______
的特性，火箭加速上升过程中机械能________(选填“增 大”、“减小”或“不变”）．
13．若一太阳能热水器内装有体积为100 L，温度为20℃的水，阳光照射一天后，水温升高到80℃，则热水器内
的水吸收了_______J的太阳能；这是通过_______的方式改变了水的内能。[ρ =1.0×103kg/m3，c
水 水
=4.2×103J/（kg·℃）]
14．如图是马俊同学在课间休息时将一重为100N的小球在水平桌面上滚动了80cm后滚出桌面，0.6s后落在离桌
面边缘水平方向1.5m的地面上，如果桌子高0.9m，那么小球在整个运动过程中，重力做了_____J的功，其功率是
_____。
15．如图所示是发光二极管的示意图．当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如
果电流从较短接线脚流入，电路处于_____（选填“短路”或“开路”）状态，这说明发光二极管具有_____性．
www.youyi100.com
第 4 页 共 21 页16．如图所示，在烧杯中加入盐水然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．
观察电压表的接线和指针偏转可知：锌片是盐水电池的_____极，正电荷不断地在铜片聚集，负电荷不断地在锌片
聚集，盐水中电流的方向是_____．
17．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L 两端的电压为____V，L 两
1 2
端的电压为____V。
18．如图所示，用滑轮组拉动重70N的物体A，在10s内使A在水平方向移动5m，所用的拉力为20N，地面对A
的摩擦力为30N，则A的速度是_____m/s，滑轮组的机械效率是_____．
评卷人 得分
四、简答题
19．如图所示，在大口的玻璃瓶内装一些水，水的上方有水蒸气．给瓶内打气，当瓶塞跳起时，观察到什么现象？
请用你所学的物理知识解释为什么？
www.youyi100.com
第 5 页 共 21 页评卷人 得分
五、计算题
20．天然气灶使用方便、经济环保。如图所示，在一个标准大气压下，天然气灶将一壶质量为3kg、温度为20℃
的水加热至沸腾，大约需要10min，已知：水的比热容为4.2×103J／（kg·℃），天然气的热值为3.5×107J／m3。求：
（1）水吸收的热量；
（2）若天然气完全燃烧放出的热量60％被水吸收，烧开这壶水需要多少天然气。
21．搬运工人用如图所示的滑轮组将一个重120N的物体匀速提升3m，所用的拉力为50N，不计绳重及摩擦．求：
（1）滑轮组的机械效率；
（2）若用该滑轮组同时拉4个这样的物体，拉力为多大．
www.youyi100.com
第 6 页 共 21 页22．如图所示，质量为30kg，底面积为103cm2的正方体物体放在水平地面上，利用轻质滑轮组在60N的水平拉力
F的作用下，物体以0.2m/s的速度沿水平地面向左匀速直线运动了10s，水平地面对物体的摩擦力大小为96N，g
取l0N/kg，求：
（1）物体对水平地面的压强；
（2）拉力所做的总功；
（3）拉力F的功率；
（4）滑轮组的机械效率。
评卷人 得分
六、实验题

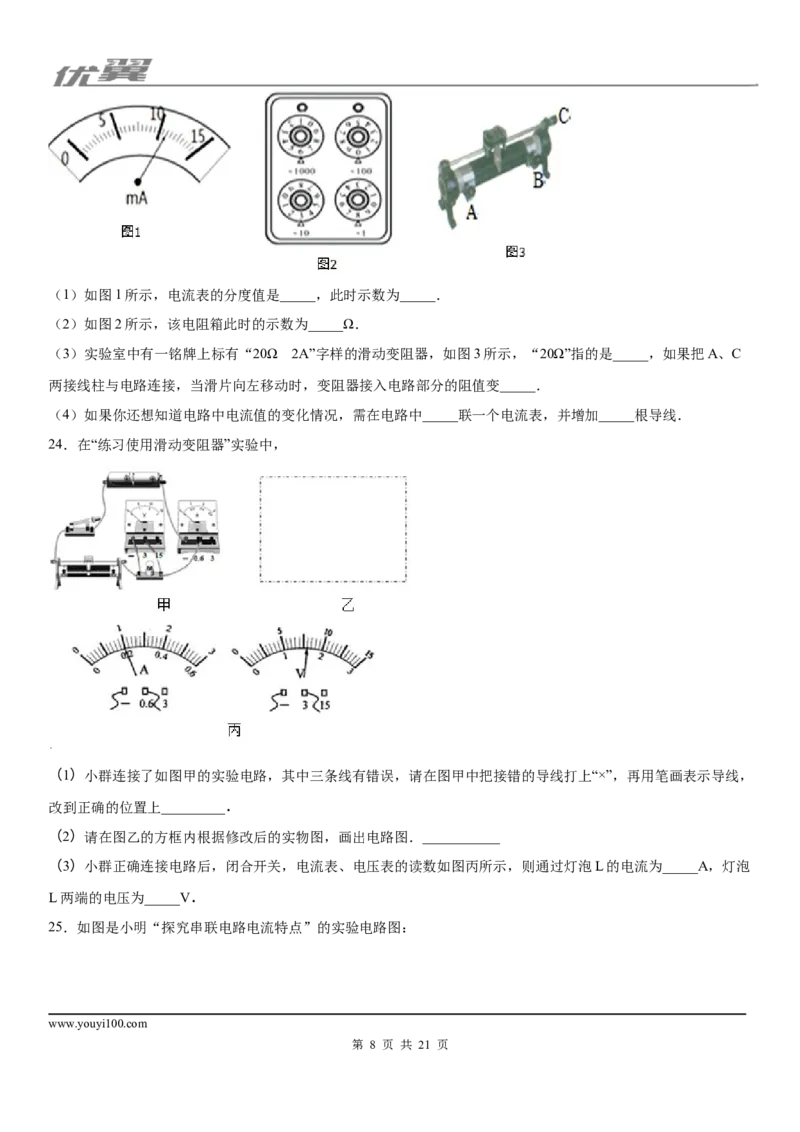

23．亲爱的同学：你会使用下面图中的实验仪器吗?
www.youyi100.com
第 7 页 共 21 页（1）如图1所示，电流表的分度值是_____，此时示数为_____．
（2）如图2所示，该电阻箱此时的示数为_____Ω．
（3）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图3所示，“20Ω”指的是_____，如果把A、C
两接线柱与电路连接，当滑片向左移动时，变阻器接入电路部分的阻值变_____．
（4）如果你还想知道电路中电流值的变化情况，需在电路中_____联一个电流表，并增加_____根导线．
24．在“练习使用滑动变阻器”实验中，
（1）小群连接了如图甲的实验电路，其中三条线有错误，请在图甲中把接错的导线打上“×”，再用笔画表示导线，
改到正确的位置上_________．
（2）请在图乙的方框内根据修改后的实物图，画出电路图．___________
（3）小群正确连接电路后，闭合开关，电流表、电压表的读数如图丙所示，则通过灯泡L的电流为_____A，灯泡
L两端的电压为_____V．
25．如图是小明“探究串联电路电流特点”的实验电路图：
www.youyi100.com

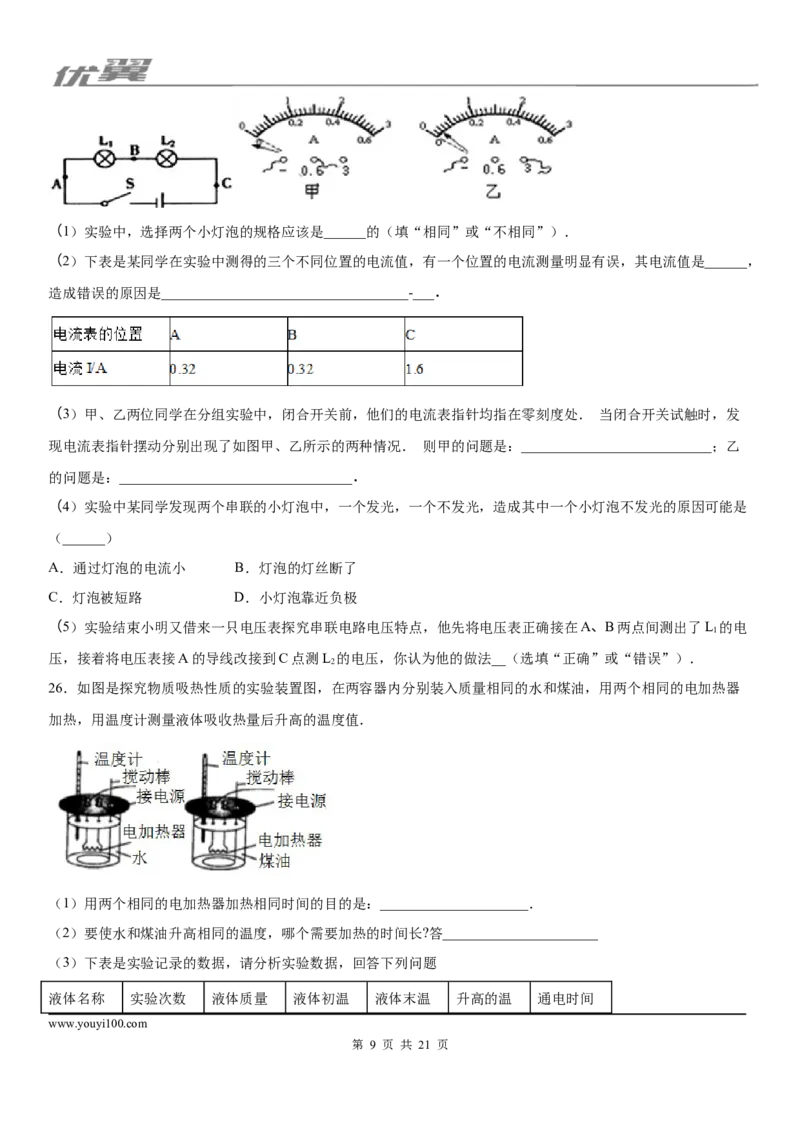

第 8 页 共 21 页（1）实验中，选择两个小灯泡的规格应该是______的（填“相同”或“不相同”）．
（2）下表是某同学在实验中测得的三个不同位置的电流值，有一个位置的电流测量明显有误，其电流值是______，
造成错误的原因是___________________________________-___．
（3）甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处． 当闭合开关试触时，发
现电流表指针摆动分别出现了如图甲、乙所示的两种情况． 则甲的问题是：___________________________；乙
的问题是：_________________________________．
（4）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是
（______）
A．通过灯泡的电流小 B．灯泡的灯丝断了
C．灯泡被短路 D．小灯泡靠近负极
（5）实验结束小明又借来一只电压表探究串联电路电压特点，他先将电压表正确接在A、B两点间测出了L 的电
1
压，接着将电压表接A的导线改接到C点测L 的电压，你认为他的做法__（选填“正确”或“错误”）．
2
26．如图是探究物质吸热性质的实验装置图，在两容器内分别装入质量相同的水和煤油，用两个相同的电加热器
加热，用温度计测量液体吸收热量后升高的温度值．
（1）用两个相同的电加热器加热相同时间的目的是：_____________________．
（2）要使水和煤油升高相同的温度，哪个需要加热的时间长?答______________________
（3）下表是实验记录的数据，请分析实验数据，回答下列问题
液体名称 实验次数 液体质量 液体初温 液体末温 升高的温 通电时间
www.youyi100.com
第 9 页 共 21 页m/g t/℃ t/℃ 度t-t/℃ t/min
1 2 2 1
1 100 20 38 18 4
水
2 100 20 56 36 8
3 100 20 29 9 1
煤油
4 100 20 56 36 4
①比较1、2的实验数据得出的结论是：质量相同的同种物质，升高不同的温度，吸收的热量________
②比较1、4的实验数据得出的结论是：质量相同的不同物质，吸收相同的热量，升高的温度_____（以上两空选
填“相同”或“不同”）
③比较2、4的实验数据得出的结论是_____________________________．
（4）加热过程中，用搅棒搅动的目的是_______________，水和煤油吸热的多少是通过________________来反映
的（选填“温度计示数”或“加热时间”）．
www.youyi100.com
第 10 页 共 21 页参考答案
1．C
【解析】
【详解】
①②．由图可知，n=2，则绳子自由端移动的距离：
；故②错误；
拉力做的功：
；故①正确；
③．克服物体和地面之间的摩擦力做的功为有用功，则有用功：
W =fs =45N×2m=90J，
有 物
滑轮组的机械效率：
故③正确；
④．因物体在水平地面上做匀速运动，则此时A处绳子的拉力与物体受到的摩擦力是一对平衡力，所以，A点受到
的拉力：F=f=45N；故④错误；
A
故ABD错误，C正确。
2．C
【解析】
【详解】
足球和草地之间存在摩擦力，足球克服摩擦做功，机械能转化为内能，足球的机械能不断减小．
A．足球在b、d两点的高度相同，速度不同，d点的速度小，两点的动能不相等，故A错误．
B．足球在滚动过程中，克服摩擦做功，机械能转化为内能，机械能减小．因此d点的机械能小于a点，故B错误．
C．足球在滚动过程中，克服摩擦做功，机械能转化为内能，机械能减小，所以从b到c的过程机械能减少，故C
正确．
D．由以上分析可知，C正确，故D错误．
答案为C．
3．D
【解析】
【分析】
(1)已知汽车行驶的时间和路程，利用速度公式即可求解；
www.youyi100.com
第 11 页 共 21 页(2)已知燃油质量和热值，根据 可求燃油完全燃烧放出的热量；已知牵引力和行驶路程，根据 可
求得该汽车牵引力所做的功，利用效率公式求出该汽车的效率；
(3)已知牵引力做的功和行驶时间，利用 求功率；
(4)热机是将内能转化为机械能的机器．
【详解】
①s=6.9km=6900m，t=5min45s=345s，汽车的速度为：
故①错误；
②④汽车消耗的燃油完全燃烧产生的热量：
，
汽车牵引力所做的功：
，
所以该汽车的效率：
，
故②④正确；
③在做功冲程，燃油燃烧产生的内能转化为活塞的机械能，所以是内能转化为机械能的过程，故③错误；
⑤该汽车牵引力所做功的功率：
，
故⑤错误；
综上所述，故D正确．
4．C
【解析】
【详解】
www.youyi100.com
第 12 页 共 21 页有用功：W =Gh=200N×9m=1800J，由图可知，n=3，则绳端移动的距离：s=nh=3×9m=27m，拉力做的总功：W
有用
=Fs=80N×27m=2160J，滑轮组的机械效率： ．故选C．
总
5．B
【解析】
【分析】
（1）灯泡的亮暗取决于实际功率的大小，根据P=UI=I2R可知电路中电流的变化，根据欧姆定律可知电路中总电
阻的变化，进一步可知滑动变阻器接入电路中电阻的变化；
（2）滑动变阻器按一上一下的原则串联在电路中，其在电路中的作用是通过改变电路中电阻线的长度来改变电阻
的大小，从而改变电路中的电流；哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接
线柱与滑片P之间的部分．
【详解】
因灯泡的亮暗取决于实际功率的大小，所以,由P=I2R可知，灯泡变暗时电路中的电流变小，由I= 可知，电路中
的总电阻变大，变阻器接入电路中的电阻变大，即滑片P向左移动时接入电路中的电阻变大，因滑动变阻器接入
电路中电阻的大小是由下方接线柱决定的，所以，滑动变阻器的右下方接线柱B必须接入电路中，故ABC错误；
由滑动变阻器按一上一下的原则串联在电路中可知，CD任意上方接线柱接入电路中，故B正确．
故选B.
6．D
【解析】
【详解】
由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流
表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；
由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．
7．ABD
【解析】
【分析】
人类使用的能量绝大部分是从燃料的燃烧中获得；1kg的燃料完全燃烧释放的热量是这种燃料的热值；提高燃料的
利用效率是节约能源的重要措施．
www.youyi100.com
第 13 页 共 21 页【详解】
A、燃料燃烧时要释放出热量，将化学能转化为内能，故A正确； B、人类使用的能量绝大部分是从燃料的燃烧
中获得的，故B正确； C、1kg的燃料完全燃烧释放的热量是这种燃料的热值，1kg燃料不完全燃烧释放的热量小
于该燃料的热值，故C错误； D、提高燃料的利用效率是节约能源的重要措施，故D正确；故选ABD．
8．ACD
【解析】
【分析】
这是一个并联电路，A、L 在同一支路，L、S 两个元件在同一支路上，A 在干路上，然后根据并联电路的电流
2 1 2 2 1
规律分析．
【详解】
A. 由图知，这是一个并联电路，电路中有两条支路，A、L 在同一支路，L、S 两个元件在同一支路上，A 在干
2 1 2 2 1
路上，故A正确；
B. 由于A 在干路上，所以电流表A 测L、L 的总电流，故B错误；
1 1 1 2
C. 当开关S 断开时，L 所在支路断路，该支路的电流变为0，由并联电路的特点可知，L 所在支路电流不受影响，
2 2 1
即通过L 的电流不变，故C正确；
1
D. 当开关S 断开时，L 所在支路断路，该支路的电流变为0，而L 所在支路电流不受影响，所以干路电流变小，
2 2 1
A 测干路电流，因此电流表A 的示数变小，故D正确．
1 1
9．B A
【解析】
【详解】
（1）当把A、C接入电路时，相当于定值电阻，旋动滑片时，不能改变通过电位器的电流，故选B；
（2）当把A、B接入电路时，接入了左半段，滑片顺时针转动时，连入电路的电阻增大，电流减小，故选A．
【点睛】
滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的，据此分析即可判断
10．燃料不完全燃烧 比热容
【解析】
【分析】
根据热机效率的计算公式进行分析汽车行驶过程中冒“黑烟”现象以及效率高低问题；
作为冷却剂的物质，在吸收相同的热量时，相同质量升高的温度小．
【详解】
[1]当汽油在发动机内燃烧不充分时，会冒“黑烟”；
www.youyi100.com
第 14 页 共 21 页[2]因为水这种物质的比热容较大，在吸收相同的热量时，相同质量升高的温度相对较小，常用来作为冷却剂使用．
11．压缩 10
【解析】
【分析】
【详解】
四冲程热机，将机械能转化为内能的是压缩冲程．飞轮每转2转，内燃机对外做功1次．飞轮的转速是1200r/
min，每秒转20次，每秒对外做功10次．
12．热值大 增大
【解析】
【详解】
运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更
多的热量；
火箭在加速上升过程中，速度增大、动能增大，高度变大，重力势能变大，使得机械能增大。
13．2.52×107 热传递
【解析】
【详解】
由 得水的质量：
m= V=1.0 103kg/m3 100 10-3m3=100kg；
水吸收的热量：
Q =cm(t−t )=4.2×103J/(kg⋅℃)×100kg×(80℃−20℃)=2.52×107J，
吸 0
太阳热水器内的水吸收热量，温度升高，发生了热传递
14．90 150W
【解析】
【详解】
w 90J
该过程中，重力做功：W＝Gh＝100N×0.9m＝90J，其功率：p= = =150W。
t 0.6s
15．开路 单向导电
【解析】
【分析】
www.youyi100.com
第 15 页 共 21 页光二极管由半导体材料制成，发光二极管具有单向导电的特性，在接入时，应使电流从较长的接线脚流入，从较
短接线脚流出．
【详解】
[1]生活中，我们常用的各种二极管是由半导体材料制成的，在接入电路时，应使电流从较长的接线脚流入，从较
短接线脚流出，否则电路处于开路，无法正常工作；
[2]发光二极管具有单向导电的特性．
16．负 从锌片流向铜片
【解析】
【分析】
根据电压表的正确使用方法确定电源的正负极；电源外部电流总是从电源的正极出发，经过用电器，回到电源的
负极的，电源内部电流是由负极到正极．
【详解】
[1]根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；
[2]电流的方向是从铜片流经电压表流向锌片，而盐水中电流的方向是由负极到正极，所以盐水中电流的方向是从
锌片流向铜片．
17．1.5 4.5
【解析】
【详解】
（1）由电路图可知：电压表所测电压是灯泡L 两端的电压，指针的位置在表盘中央，示数可能是7.5V，也可能是
1
1.5V；而题目中的电源电压为6V，故L 的电压不会大于6V，故电压表示数应为1.5V，即U=1.5V；
1 1
（2）根据串联电路的电压规律：U=U+U；电源电压U=6V；则灯泡L 两端的电压为：U=U-U =6V-1.5V=4.5V；
1 2 2 2 1
18．0.5 75%
【解析】
【分析】
已知A移动的距离和所用时间，利用速度公式 求A运动的速度；水平使用滑轮组时克服摩擦力做的功为有
用功，由图可知：n=2，绳子自由端移动的距离等于物体移动距离的2倍，利用 计算有用功及拉力F做的
总功，滑轮组的机械效率等于有用功与总功之比．
【详解】
www.youyi100.com
第 16 页 共 21 页[1]A运动的速度为：
；
[2]滑轮组做的有用功：
，
由图可知：n=2，绳子自由端移动的距离：
，
拉力F做的总功：
，
滑轮组的机械效率：
．
19．当瓶塞跳起时,瓶内出现白雾.
空气推动瓶塞对瓶塞做功,使得瓶塞跳起;同时内能减小,温度降低,空气中的水蒸气遇冷液化,形成“白雾”
【解析】
【详解】
给瓶内打气,瓶内气压增大,当气压把瓶塞从瓶口推出时,瓶内气体膨胀对瓶塞做功,使气体自身的内能减少,温度降低,
受温度降低的影响,瓶口周围的水蒸气液化成小水滴飘散在空中,就是看到的白雾.
20．（1）1.008×106J；（2）4.8×10－2m3。
【解析】
【详解】
（1）在一个标准大气压下，水沸腾时的温度t＝100℃．则水吸收的热量：
Q =cmΔt=4.2×103J/(kg·℃)×3kg×（100℃－20℃）=1.008×106J
吸
Q
（2）由η= 吸×100%得，天然气完全燃烧放出的热量：
Q
吸
Q 1.008×106J
Q = 吸= =1.68×106J。
放 η 60%
www.youyi100.com
第 17 页 共 21 页由Q =Vq得，烧开这壶水需要天然气的体积：
放
Q 1.68×106J
V = 放= =4.8×10-2m3 。
q 3.5×107J/m3
21．（1）80%（2）170N
【解析】
【详解】
由图知道，承担物重的绳子的股数是：
n=3；
由 知道，动滑轮的重力是：
G =3F-G=3×50N-120N=30N；
动
（1）．由 知道，滑轮组的机械效率是：
，
（2）．若用该滑轮组同时拉4个这样的物体，则拉力是：
22．(1)3000Pa；(2) 240J；(3) 24W；(4) 80%
【解析】
【详解】
(1)物体对水平地面的压力：
F =G=mg=30kg×10N/kg=300N，
压
受力面积S=103cm2=0.1m2，物体对水平地面的压强：
p= =3000Pa；
(2)由图可知，n=2，绳端移动的速度为：
www.youyi100.com
第 18 页 共 21 页v=2v =2×0.2m/s=0.4m/s，
物
拉力所做的总功：
W=Fs=Fvt=60N×0.4m/s×10s=240J；
(3)由题可知，拉力的功率：
P= =24W；
(4)由题可知，f=96N，克服阻力做的是有用功，则装置的机械效率为：
η= =80%。
答：(1)物体对水平地的压强为3000Pa；
(2)拉力所做的总功为240J；
(3)拉力的功率为24W；
(4)滑轮组的机械效率为80%。
23．0.5mA 11mA 6038 滑动变阻器的最大电阻 小 串 一
【解析】
【分析】
(1)看清量程和分度值，读出对应的示数即可；
(2)电阻箱各旋钮指针的示数与对应倍率的乘积之和是电阻箱的示数；由图示电阻箱可以求出电阻箱的最大阻值；
(3)滑动变阻器铭牌中的20Ω表示滑动变阻器的最大阻值是20Ω，是把AB接入电路时的阻值；滑动变阻器的原理：
通过改变连入电路的电阻丝的长度改变连入电路的阻值，连接时起关键作用的是下面的接线柱；
(4)如果你还想知道电路中电流值的改变情况，需在电路中再串联一个电流表，并增加1根导线．
【详解】
(1)[1]此时该电流表的量程是0∼15mA，所以分度值是0.05mA；
[2]故此时的示数是11mA；
(2)[3]电阻箱的示数：
6×1000Ω+0×100Ω+3×10Ω+8×1Ω=6038Ω；
(3)[4]滑动变阻器铭牌的含义是：滑动变阻器的最大阻值为20Ω；
[5]如果把A、C两接线柱与电路连接，当滑片向左移动时，变阻器接入电路部分的电阻丝长度变短，则阻值变小；
(4)[6][7]据实验过程可知，如果想知道电路中电流值的改变情况，需在电路中再串联一个电流表，并增加1根导线．
www.youyi100.com
第 19 页 共 21 页24．见解析 见解析 0.2 1.6
【解析】
【详解】

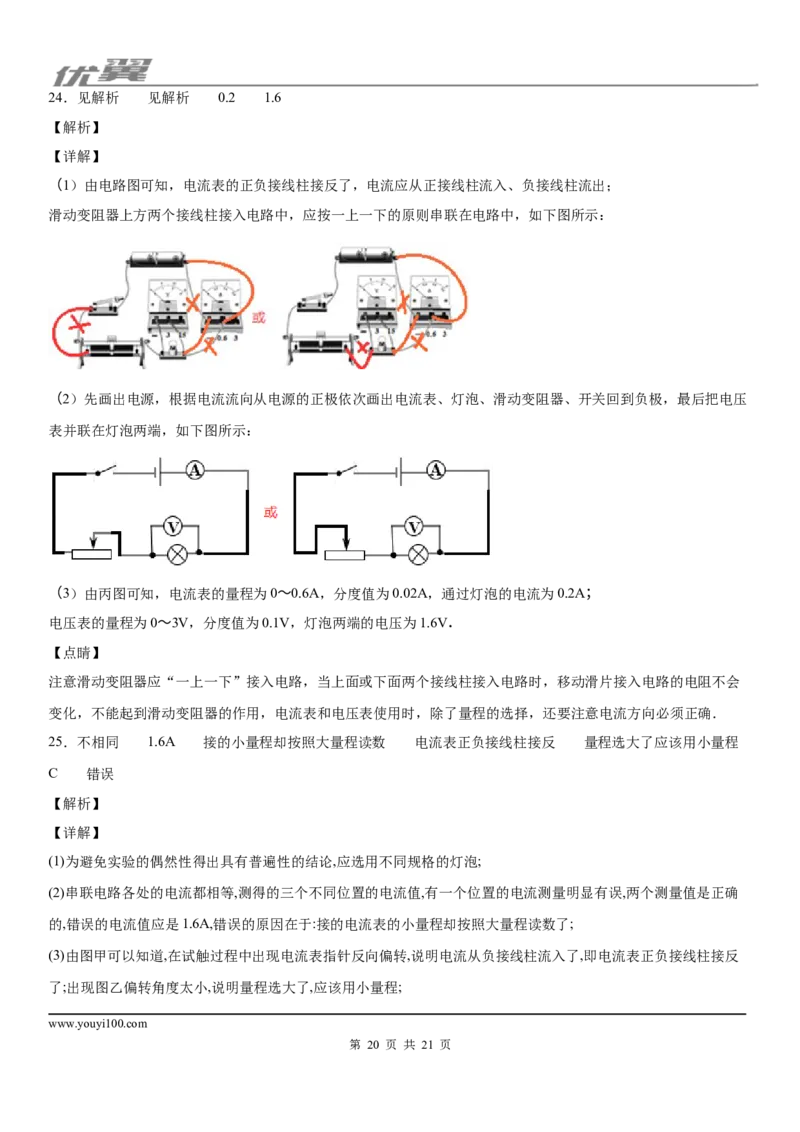

（1）由电路图可知，电流表的正负接线柱接反了，电流应从正接线柱流入、负接线柱流出；
滑动变阻器上方两个接线柱接入电路中，应按一上一下的原则串联在电路中，如下图所示：
（2）先画出电源，根据电流流向从电源的正极依次画出电流表、灯泡、滑动变阻器、开关回到负极，最后把电压
表并联在灯泡两端，如下图所示：
（3）由丙图可知，电流表的量程为0～0.6A，分度值为0.02A，通过灯泡的电流为0.2A；
电压表的量程为0～3V，分度值为0.1V，灯泡两端的电压为1.6V．
【点睛】
注意滑动变阻器应“一上一下”接入电路，当上面或下面两个接线柱接入电路时，移动滑片接入电路的电阻不会
变化，不能起到滑动变阻器的作用，电流表和电压表使用时，除了量程的选择，还要注意电流方向必须正确．
25．不相同 1.6A 接的小量程却按照大量程读数 电流表正负接线柱接反 量程选大了应该用小量程
C 错误
【解析】
【详解】
(1)为避免实验的偶然性得出具有普遍性的结论,应选用不同规格的灯泡;
(2)串联电路各处的电流都相等,测得的三个不同位置的电流值,有一个位置的电流测量明显有误,两个测量值是正确
的,错误的电流值应是1.6A,错误的原因在于:接的电流表的小量程却按照大量程读数了;
(3)由图甲可以知道,在试触过程中出现电流表指针反向偏转,说明电流从负接线柱流入了,即电流表正负接线柱接反
了;出现图乙偏转角度太小,说明量程选大了,应该用小量程;
www.youyi100.com
第 20 页 共 21 页(4)A、串联电路中各处的电流都相等,错误;
B、一个灯亮,说明电路为通路,B错误;
C、不亮的灯泡被短路,电路仍为通路,正确;
D、灯发光与否与小灯泡靠近负极无关,错误; 选C;
(5)将电压表正确接在A、B两点间测出了L 的电压,电压表与A相连的为负接线柱,接着将电压表接A的导线改接
1
到C点测L 的电压,则电流从负接线柱流入了,所以是错误的.
2
【点睛】本题涉及电流表、电压表的使用，所以这要求我们熟练的使用和记忆电流表、电压表的使用规范．
26．使物体吸热相同 水 不同 不同 质量相同的不同物质升高相同的温度，吸热不同 使物体均
匀受热 加热时间
【解析】
【分析】
(1)探究物质的吸热性能大小时，必须控制物质吸收的热量相等，因此实验中选用了两个相同的电加热器；
(2)分析实验数据可以看出：相同质量的水和煤油，水温度升高18℃需要的时间和煤油升高36℃需要的时间相同；
(3)比较1、2（1、4和2、4）的实验数据，找出相同因素和不同因素，根据通电时间和升高的温度得出相应的结论；
(4)水和煤油只有受热均匀，才可以准确测量液体的温度从而得出水和煤油吸热升温特点．
【详解】
(1)[1]实验中用同样的加热器，相同时间内放出的热量才相同，物质吸收的热量才会相同，故用同样的加热器的目
的是在相同的时间里供给的热量相同；
(2)[2]由1、4两组实验数据可见：相同质量的水和煤油，水温度升高18℃需要的时间和煤油升高36℃需要的时间
相同，因此要使水和煤油升高相同的温度，水需要加热的时间长，是煤油加热时间的2倍．
(3)[3]①比较1、2的实验数据，都是水，质量相同，升高不同的温度，吸收的热量是不相同的；
[4]②比较1、4的实验数据，质量相同，但物质的种类不同，吸收相同的热量，升高的温度是不相同的；
[5]③比较2、4的实验数据，质量相同，但物质的种类不同，升高相同的温度，吸收的热量是不相同的．
(4)[6]加热时，用玻璃棒不断的搅拌，可以使水和煤油受热均匀；
[7]相同的酒精灯加热相同的时间，酒精灯放出的热量就是相等的，水和煤油吸收的热量也就是相等的，水和煤油
吸热的多少是通过加热时间来反映的．
www.youyi100.com
第 21 页 共 21 页
