1．两个质量不同的金属块，放出相同热量，降低相同温度，则（ ）
A．质量大的金属块的比热容一定大
B．质量大的金属块的比热容一定小
C．质量大的金属块的比热容可能大
D．两个金属块的比热容有可能相同
2．在物理实验中，往往要进行多次实验，有的是为了减小误差，有的是为了寻找普遍规律.下列四个实验中，为了
减小误差的是( )
A．电流跟电压的关系
B．电阻的大小与什么因素有关
C．重力与质量的关系
D．测量未知的定值电阻的阻值
3．下列说法正确的是（ ）
A．验电器的工作原理是同种电荷间相互排斥B．电路中有电压就一定有电流
C．负电荷定向移动不能形成电流 D．加在导体两端的电压越高，导体的电阻越大
4．如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，下列判断正确的
是（ ）
www.youyi100.com
第 1 页 共 20 页A．滑动变阻器接入电路中的电阻变小
B．电路中的总电阻变小
C．电流表的示数变小
D．电压表的示数变小
5．如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向右滑动，下列说法正确的是
（ ）
A．灯泡L亮度变暗，电压表的示数不变
B．灯泡L亮度不变，电流表A 的示数不变
1
C．灯泡L亮度变暗，电压表的示数变小
D．灯泡L亮度不变，电流表A 的示数不变
2
评卷人 得分
二、多选题
6．下列说法正确的是（ ）
A．雪花飞舞，说明分子在不停地做无规则运动
B．铁块很难被压缩，说明分子之间同时存在着引力和斥力
C．两个光滑的铅块被压紧后“粘”在一起很难拉开，说明分子间存在着引力
D．红墨水在热水中扩散得比在冷水中快，说明温度越高分子热运动越剧烈
7．如图所示，电源电压不变，R、R 为定值电阻，R为滑动变阻器，开关S、S 都闭合时，电流表与电压表均有
1 2 1 2
示数.则以下说法正确的是（ ）
www.youyi100.com
第 2 页 共 20 页A．闭合S、S，将P向左移动，电流表A示数变小
1 2
B．先闭合S，再闭合S，电压表V 示数变小
1 2 2
C．闭合S、S，将P向右移动，电压表V 示数变小
1 2 1
D．只闭合S，将P向右移动，电压表V 和电流表A示数均增大
1 2
8．在测里未知电阻R 的实验中，提供的实验器材有：电源（电源两端电压不变且未知）、 电流表、电压表、滑
x
动变阻器、阻值己知的定值电阻R 等．同学们设计了图所示的几种测量电路，在不拆改电路的前提下，能够测量
0
出待测电阻R 阻值的是（ ）
x
A． B．
C． D．
第II卷（非选择题)
请点击修改第II卷的文字说明
评卷人 得分
三、填空题
9．物理学与我们的生活密不可分，为了纪念物理学家做出的贡献，经常用他们的名字命名物理定律.请写出两个有
物理学家名字的物理定律：______________和______________.
10．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界．用热水泡茶时，茶杯温度会升高，其内能是通过
_____的方式改变的：茶水散发出清香，这是_____现象．
11．冬天,用嘴对手呵气,手会暖和,这是用____的方法增加了手的内能,而它的实质是内能在物体之间转移.两手摩擦
也能使手暖和,这是用____的方法增加手的内能,而它的实质是内能在物体之间能量的转化.
12．我们都知道炸油条和炸薯条都要用食用油，而煮饺子和煮面条时用的是水，这是利用油和水的____不同，来
控制不同烹饪方式时所需的____．(选填“热量”或“温度”)
13．塑料吸管与餐巾纸摩擦后带负电荷，这说明塑料吸管在摩擦过程中__________(选填“得到”或“失去”)电子.
博物馆在整理古籍书本时，为防止书页破损，通常先给古书带上静电，使书页间自动分开，这是应用了_______的
原理.
www.youyi100.com
第 3 页 共 20 页14．太阳能路灯照明系统，它的工作原理是使太阳能转化为电能储存在蓄电池内，供路灯发光，这个过程中能量
发生转化的流程：太阳能→电能→____ →____ →光能.

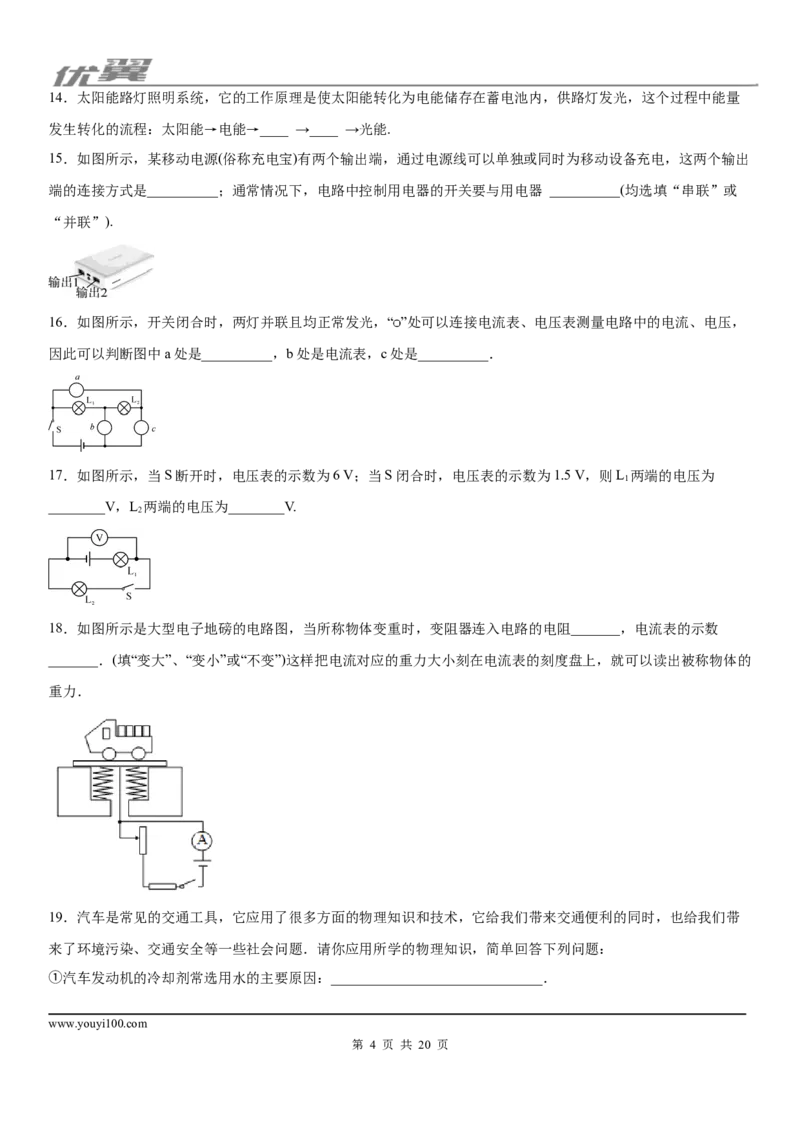

15．如图所示，某移动电源(俗称充电宝)有两个输出端，通过电源线可以单独或同时为移动设备充电，这两个输出
端的连接方式是__________；通常情况下，电路中控制用电器的开关要与用电器 __________(均选填“串联”或
“并联”).
16．如图所示，开关闭合时，两灯并联且均正常发光，“ ”处可以连接电流表、电压表测量电路中的电流、电压，
因此可以判断图中a处是__________，b处是电流表，c处是__________．
17．如图所示，当S断开时，电压表的示数为6 V；当S闭合时，电压表的示数为1.5 V，则L 两端的电压为
1
________V，L 两端的电压为________V.
2
18．如图所示是大型电子地磅的电路图，当所称物体变重时，变阻器连入电路的电阻_______，电流表的示数
_______．(填“变大”、“变小”或“不变”)这样把电流对应的重力大小刻在电流表的刻度盘上，就可以读出被称物体的
重力．
19．汽车是常见的交通工具，它应用了很多方面的物理知识和技术，它给我们带来交通便利的同时，也给我们带
来了环境污染、交通安全等一些社会问题．请你应用所学的物理知识，简单回答下列问题：
①汽车发动机的冷却剂常选用水的主要原因：______________________________．
www.youyi100.com
第 4 页 共 20 页②油罐车运输时为什么在地上拖一条铁链？_________________________________．
③为了预防交通安全事故，可以采用哪些有效措施？请你写出一条合理建议：____________________．
评卷人 得分
四、计算题

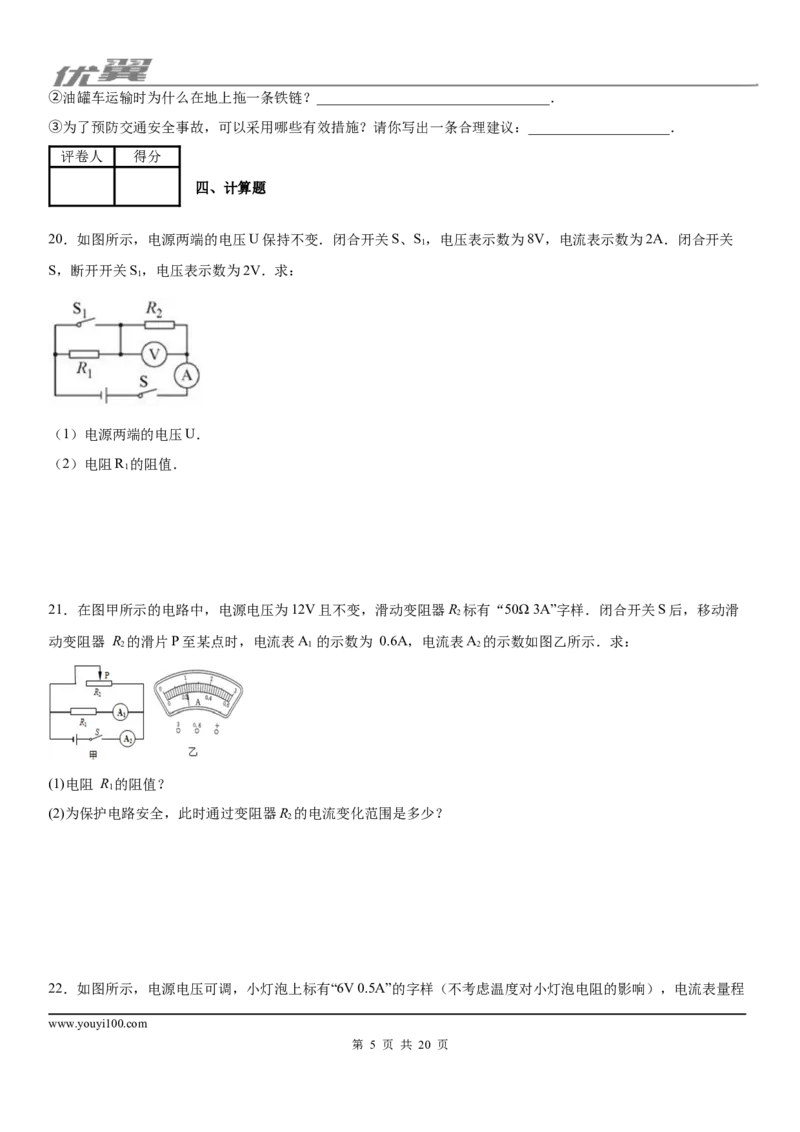

20．如图所示，电源两端的电压U保持不变．闭合开关S、S，电压表示数为8V，电流表示数为2A．闭合开关
1
S，断开开关S，电压表示数为2V．求：
1
（1）电源两端的电压U．
（2）电阻R 的阻值．
1
21．在图甲所示的电路中，电源电压为12V且不变，滑动变阻器R 标有“50Ω 3A”字样．闭合开关S后，移动滑
2
动变阻器 R 的滑片P至某点时，电流表A 的示数为 0.6A，电流表A 的示数如图乙所示．求：
2 1 2
(1)电阻 R 的阻值？
1
(2)为保护电路安全，此时通过变阻器R 的电流变化范围是多少？
2
22．如图所示，电源电压可调，小灯泡上标有“6V 0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表量程
www.youyi100.com
第 5 页 共 20 页0～0.6A，电压表量程0～3V，滑动变阻器规格为“20Ω1A”
（1）电源电压调至6V，闭合开关S 和S，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为0.6A，则
1 2
电压表的示数是多少？R 的阻值是多少？
0
（2）电源电压调至8V，断开开关S，闭合开关S，为了保证电路安全，求滑动变阻器的阻值变化范围．
1 2
评卷人 得分
五、作图题
23．(1)按图甲电路图连好图乙所示的实物图，要求导线不交叉．
（___________）
(2)根据图甲实物连接图，在虚线框乙内画出电路图．
（____________）
评卷人 得分 六、实验题
www.youyi100.com
第 6 页 共 20 页24．小明同学对串联电路电压规律进行了探究．
（猜想与假设）串联电路总电压等于各用电器两端的电压之和．
（设计与进行实验）
①按如图所示的电路图连接电路．
②闭合开关，排除故障，用电压表测出L1两端的电压．
③在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B点不动，只断开A接点，并改接到
C接点上．
④测出AC间的电压，得出结论．
（交流与评估）
（1）在拆接电路时，开关必须_____．
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L_____或L _____．（填“短路”或“断路”）
1 2
（3）小明用上面的方法_____（填“能”或“不能”）测出L 两端的电压，原因是：_____．
2
（4）方法改进后，测出AB、BC、AC间的电压记录在如表表格中，小明分析实验得出结论：串联电路总电压等
于各用电器两端电压之和．此实验在设计方案上存在的不足之处是_____，改进方法是_____．
U /V U /V U /V
AB BC AC
2.4 1.4 3.8
25．某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持 3V 不变， 定值电阻的阻值分别为
5Ω 、10Ω 、15Ω 和 20Ω ．
实验次数 1 2 3 4 5
R/Ω 10 20 30 40 50
I/A 0.6 0.3 0.2 0.12
www.youyi100.com
第 7 页 共 20 页(1)该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；
（_______________）
(2)正确连接电路后，合上开关，可是无论怎样移动滑片，电压表示数总为 3V 不变，电流表有示数，你认为此现
象的原因可能是____________________．
(3)清除故障后，先用 5Ω 的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图乙所示为
______A；接着将 5Ω 的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为______V 时，记录
电流表的示数．
(4)小华等另外几个同学另选实验器材，用如图甲所示的电路，研究通过导体的电流与电阻的关系，电源电压不变．
实验过程中，当小华将电阻箱 R 的阻值从10 Ω 调为 20Ω 时，此时电压表示数会_______(选填“变大”、“变
小”)，为了保证_______，此时滑动变阻器的滑片应该向_______调节(选填“左”、“右”)．
(5)小华做第 4 次实验时，将电阻箱 R 的阻值从 30Ω 调为 40Ω 后，就直接记录电流表示数， 这个示数可能是
（_______________）．
A．0.2A B．0.18A C．0.15A D．0.14A
26．（实验名称）用电流表和电压表测电阻
（实验器材）电压恒为3V的电源、电压表、电流表、标有“20Ω 2A”字样的滑动变阻器、待测电阻R、开关、导
x
线若干．
（实验原理）______
（实验步骤）
(1)小明按如图所示的电路图连接电路；
(2)闭合开关，发现电流表示数如图乙所示，则下一步的实验操作是：先______，然后_______；
www.youyi100.com
第 8 页 共 20 页(3)小明测出待测电阻的阻值后，向老师汇报，老师指出他实验设计中存在着不足，其不足是________；
(4)改进后，小明继续实验并将数据记录在下表中，分析数据可知待测电阻的阻值为____Ω；还可以初步得出：电
阻一定时，通过导体的电流与导体两端的电压成______；
数据表格
实验次数 电压U/V 电流I/A
1 2.4 0.24
2 2.0 0.20
3 1.5 0.15
(5)实验过程中，若小明将滑片P移到了如图所示的位置，闭合开关，此时电流表的示数为____．

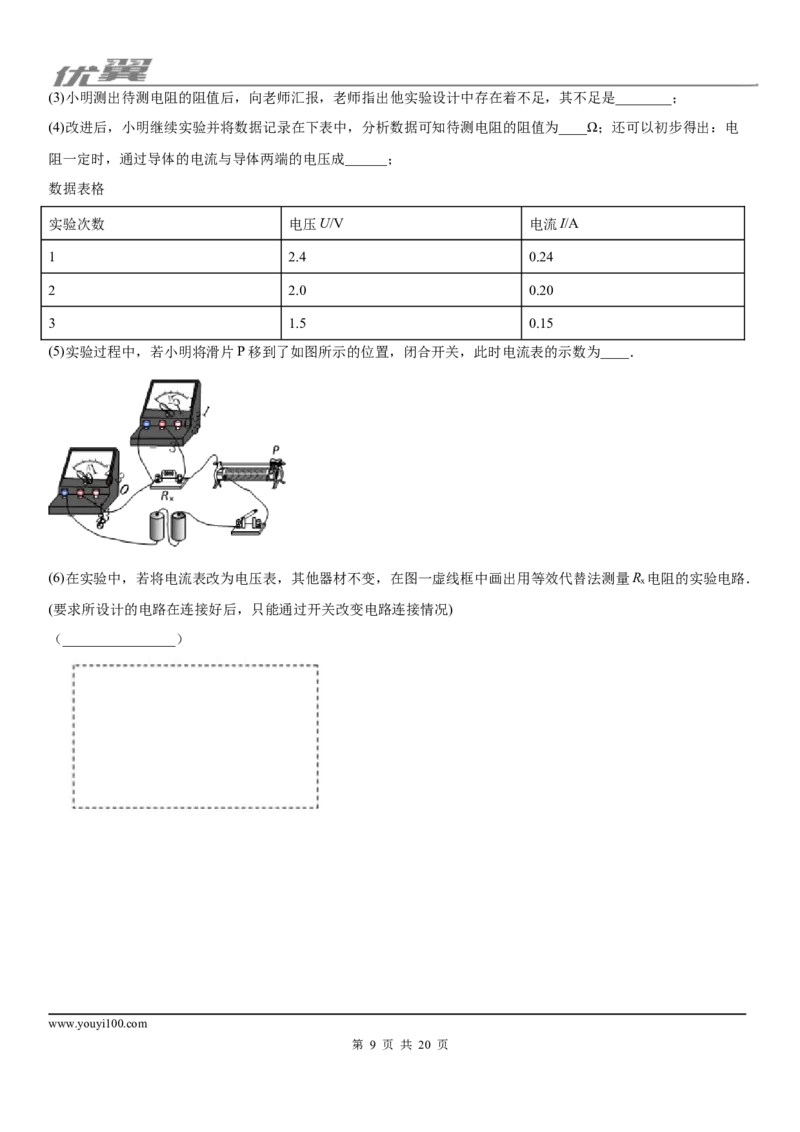

(6)在实验中，若将电流表改为电压表，其他器材不变，在图一虚线框中画出用等效代替法测量R 电阻的实验电路．
x
(要求所设计的电路在连接好后，只能通过开关改变电路连接情况)
（________________）
www.youyi100.com
第 9 页 共 20 页参考答案
1．B
【解析】
【分析】
两个质量不同、散发热量相同的物体，降低相同的温度时，其所能放出热量的多少与其比热容有关，故在分析判
断时应联系公式Q＝cm△t进行判断．
【详解】
据公式Q cm△t可得c ，金属块的质量不同，发出的热量相同，其变化的温度相同，质量大的金属块的比
热容一定小，故B正确。
2．D
【解析】
【详解】
研究电流跟电压的关系实验时，多次实验是避免实验的偶然性，寻找普遍规律；在探究电阻的大小与什么因素有
关的实验中多次测量的目的是寻找最普遍规律；在探究重力与质量的关系时，多次实验的目的是寻找重力与质量
的普遍规律；测量未知的定值电阻的阻值实验时，多次测量是为了减少误差；故答案选D．
3．A
【解析】
【详解】
A．验电器是利用同种电荷相互排斥的原理制成的，故A正确；
B．电路中有电压，如果是断路，电路中没有电流，故B错误；
C．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷，故C错误；
D．电阻是导体本身的一种性质，大小取决于导体的材料、长度、横截面积，与加在电阻两端电压和通过导体的电
流无关，故D错误．
4．C
【解析】
【详解】
由电路图可知,R 与R 串联,电压表测R 两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动，
1 2 1
变阻器接入电路中电阻丝的长度变长，接入电路中的电阻变大，故A错误；因串联电路中总电阻等于各分电阻之
www.youyi100.com
第 10 页 共 20 页和，所以，电路中的总电阻变大，故B错误；由 I 可知，电路中的电流变小，即电流表的示数变小，故C
正确；由U＝IR可知,R 两端的电压变小，R 两端的电压变大即电压表的示数变大，故D错误．
2 1
5．B
【解析】
【详解】
由电路图可知，灯泡与滑动变阻器并联，电压表测量电源电压，电流表A 测量干路电流，A 测量通过灯泡L的电
2 1
流；
ABC．因为电压表测的是电源电压，且电源电压不变，所以电压表示数不变；将滑动变阻器R的滑片P向右滑动，
滑动变阻器接入电路的阻值变大，根据I= 可知，通过滑动变阻器的电流变小，并联电路中各个支路用电器互不
影响，通过灯泡L的电流不变，电流表A 的示数不变，灯泡L亮度不变，故B正确，AC错误；
1
D．根据并联电路中干路电流等于各支路电流之和可知，滑片向右滑动，干路电流减小，电流表A 的示数减小，
2
故D错误。
6．CD
【解析】
【详解】
A. 雪花飞舞，是宏观的物体的运动，不能说明分子在做无规则运动，故说法错误；
B. 铁块很难被压缩，说明分子之间同时存在着斥力, 故说法错误；
C. 将两块表面平滑的铅块压紧后，它们会粘在一起，说明分子间有引力，说法正确；
D. 将红墨水滴入热水中比在冷水中扩散的快，说明温度越高，分子热运动越剧烈；说法正确．
7．ACD
【解析】
【详解】
AC．闭合 S、S 时，R与R 串联，电压表V 测R 两端的电压，电流表测电路中的电流，将P向左移动时，R接入
1 2 2 2 2
电路中的电阻变大，电路的总电阻变大，由I= 可知，电路中的电流变小，即电流表A的示数变小；将P向右移
动时，R接入电路中的电阻变小，由串联分压可知R两端的电压变小，即电压表V 示数变小，故AC正确；
1
www.youyi100.com
第 11 页 共 20 页B．闭合S 时，R、R、R 串联，电压表V 测R两端的电压，电压表V 测R 两端的电压，再闭合S 后，R与R 串
1 1 2 1 2 2 2 2
联，电压表V 仍测R两端的电压，电压表V 测R 两端的电压，此时电路中的总电阻变小，由I= 可知，电路中
1 2 2
的电流变大，由U=IR可知R 两端的电压变大，即电压表V 的示数变大，故B错误；
2 2
D．只闭合S 时，R、R、R 串联，电压表V 测R两端的电压，电压表V 测R 两端的电压，电流表测电路中的电
1 1 2 1 2 2
流，将P向右移动时，R接入电路中的电阻变小，电路的总电阻变小，由I= 可知，电路中的电流变大，电流表
A示数变大，由U=IR可知R 两端的电压变大，即电压表V 的示数变大，故D正确．
2 2
8．ABD
【解析】
【分析】
【详解】
A．两电阻串联,电压表测Rx两端的电压U,电流表测电路电流I,根据,欧姆定律求出Rx 的阻值；
B．当只闭合开关S时，R 与R 串联，电压表测R 两端电压U ，当S、S 同时闭合时，电路中只有R 的简单电路，
0 X X X 1 X
电压表测电源电压U，根据串联电路中，电阻与电压关系得出 ,求出R＝ 的阻值；
X
C．无论开关S、S 的通断，电流表只能测出通过R 的电流I，从而可以知道电源电压U＝IR 但R 的电流不知道
1 0 0 X
就无法求出R 的电阻值；
X
D．当S、S 同时闭合时，电路中只有R，电流表示数为I，由此可以求出电源电压U＝IR ，当只闭合开关S时，
1 0 0 0 0
R 与R 串联，电流表示数I，串联电路总电阻R ＝R+R ，则R＝R -R0 即R＝ 可以求出
0 X 总 0 X X 总 X
R 的阻值．
X
【点睛】
要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，
应用串并联电路特点与欧姆定律分析答题．
www.youyi100.com
第 12 页 共 20 页9．欧姆定律 牛顿第一定律
【解析】
【详解】
[1]欧姆在研究电流、电压、电阻的关系时，发现了著名的欧姆定律；
[2]牛顿对力与运动关系的研究作出重大贡献，发现了牛顿第一定律．
10．热传递 扩散
【解析】
【详解】
用热水泡茶时，茶杯接触热水，热量从水传递给茶杯，茶杯温度会升高，其内能是通过热传递的方式改变的；茶
水散发出清香，是因为茶叶的香味分子在空气中永不停息地做无规则运动，这属于扩散现象．
11．热传递 做功
【解析】
【详解】
[1]用嘴对手呵气，手会感到暖和，这是能量的转移，即利用热传递改变了手的内能；
[2]两手互相搓搓，手也会感到暖和，机械能转化成了内能，这是通过做功改变了手的内能．
12．沸点 温度
【解析】
【详解】
[1][2]炸油条和炸薯条需要较高的温度，而煮面条和水饺需要相对比较低的温度；油的沸点比较高，可以用于炸油
条和炸薯条；水的沸点比油的沸点低，可以用于煮面条和水饺。这是利用油和水的沸点不同来控制不同烹饪方式
时所需的温度。
13．得到 同种电荷相互排斥
【解析】
【详解】
[1]摩擦起电过程中，失去电子的带正电，得到电子的带负电．已知塑料吸管带负电，所以是得到了电子；
[2]因为同种电荷相互排斥，所以给古书充电，使书页带上同种电荷，这样它们就能自动分开了．
14．化学能 电能
【解析】
【详解】
[1][2]太阳能路灯照明系统，白天将太阳能转化为电能，除供正常使用外，将多余的电能转化为化学能储存在蓄电
池内，夜晚再将化学能转化为电能，路灯照明时，将电能主要转化为光能．
www.youyi100.com
第 13 页 共 20 页15．并联 串联
【解析】
【详解】
[1]移动电源给手机充电过程中，可以单独或同时为移动设备充电，各手机间互不影响，所以输出端的连接方式是
并联；
[2]为了正确有效的控制用电器的工作，开关与所控制的用电器串联．
16．电流表 电压表
【解析】
【详解】
[1][2]L 与L 并联，即有两条电流的路径，两个灯泡位于两条电流的路径中，一条通过开关S、灯泡L、b回到负
1 2 1
极；另一条通过开关S、a表、灯泡L、b回到负极，电流表与被测用电器串联，并且在电路中相当于导线，电压
2
表与被测用电器并联，在电路中相当于开路，故可知，a是电流表，b是电流表，c是电压表．
17．4.5 1.5
【解析】
【详解】
[1][2]由电路图可知，当S断开时，电压表和灯泡L 串联，电压表的示数等于电源电压，则电源电压
1
U=6V，
当S闭合时，电压表测量灯泡L 两端的电压，则
2
U=1.5V，
2
由于灯泡L、L 串联，根据串联电路的电压特点可知：L 两端的电压
1 2 1
U=U-U=6V-1.5V=4.5V．
1 2
18．变小 变大
【解析】
【分析】
【详解】
解决此题的关键是理解当压力变化时改变的是滑动变阻器的阻值，从而导致电路中的电流变化，这样通过观察电
流表就可以称出物体的质量．当压力增大时，滑动变阻器的滑片P向B端滑动，此时连入电路的电阻变小，电路
中的电流增大．
19．水的比热容大 将可能产生的电荷接地 不要超速
【解析】
【详解】
www.youyi100.com
第 14 页 共 20 页①由于水的比热容较大，质量相同的水和其他物质，在升高相同的温度时，能够吸收的热量较多，所以用水作为
冷却剂；
②汽车在行驶时，罐内液体晃动、车身和空气的摩擦会使车身上产生很多静电，静电过多的聚集，可能会产生电
火花，引起火灾，铁链能将可能产生的电荷接地，使车身上的静电消失；③现在的好多交通事故都与超速行驶有
关，所以不要超速行驶．
20．（1）8V．（2）12Ω．
【解析】
【详解】
（1）当闭合开关S、S 时，电路中只有电阻R ，电压表示数为U＝8V即为电源电压，此时电流表示数为I＝2A，
1 2 2
则
R＝ ；
2
（2）当闭合开关S，断开开关S 时，R R 串联，电压表测R 两端电压，U＝2V 则通过R 的电流为：
1 1， 2 2 2 2
；
则R 两端电压为
1
U＝U-U ＝8V-2V＝6V,
1 2
串联电路电流处处相等即I＝ ＝0.5A,则
1
R＝
1
21．(1)20Ω； (2)0.24A-2.4A
【解析】
【详解】
由电路图可知，R 与R 并联，电流表A 测R 支路的电流，电流表A 测干路电流．
1 2 1 1 2
(1)因并联电路中各支路两端的电压相等，电阻R 的阻值：
1
R= =20Ω；
1
(2)当滑动变阻器接入电路中的电阻最大时，通过变阻器R 的电流最小，
2
www.youyi100.com
第 15 页 共 20 页I = =0.24A，
最小
因并联电路中干路电流等于各支路电流之和，所以，干路电流表A 的示数大于0.6A，即量程为0～3A，为保护电
2
路，通过电流表A 的最大电流为I′=3A，则通过滑动变阻器R 的最大电流：
2 2
I =I-I=3A-0.6A=2.4A，
最大 1
为保护电路安全，此时通过变阻器R 的电流变化范围是0.24A-2.4A．
2
答：(1)电阻 R 的阻值是20Ω；
1
(2)为保护电路安全，此时通过变阻器R 的电流变化范围是0.24A-2.4A．
2
22．（1）0V， 60Ω；（2）4Ω～7.2Ω．
【解析】
【详解】
（1）当电源电压调至6V，闭合开关S 和S，移动滑动变阻器的滑片P，使小灯泡正常发光时，滑动变阻器没有
1 2
接入电路，故电压表的示数为0，R 与L并联接入电路，电流表示数为I=0.6A，I =0.5A，U=6V，则R 的阻值是
0 L 0
．
（2）电源电压调至U=8V，断开开关S、闭合开关S，灯L与R串联接入电路，为了保证电路安全，当通过电路
1 2
中的最大电流I =0.5A时，R =6V/0.5A=12Ω，R =U/I =8V/0.5A=16Ω，滑动变阻器的最小阻值为R = R －
大 L 总小 大 小 总小
R =16Ω－12Ω=4Ω；
L
当电压表的示数最大时，U =3V时，通过电路中的最小电流
R大
I =（U－U ）/R =（8V －3V）/12Ω=5/12A，
小 R大 L
滑动变阻器的最大阻值为
R = U / I =3V/（5/12A）=7.2Ω，
大 R大 小
滑动变阻器的阻值变化范围为4Ω≤R≤7.2Ω．
23．
【解析】
【详解】
www.youyi100.com
第 16 页 共 20 页(1)由电路图可知，两灯并联，电流表测通过L 的电流，电流表可选用小量程与L 串联；电源由三节干电池串联组
1 1
成，1节干电池的电压为1.5V，所以电源电压为4.5V，故电压表选用大量程与两灯并联，开关控制整个电路，根
据电路图连接实物图，如下图所示：

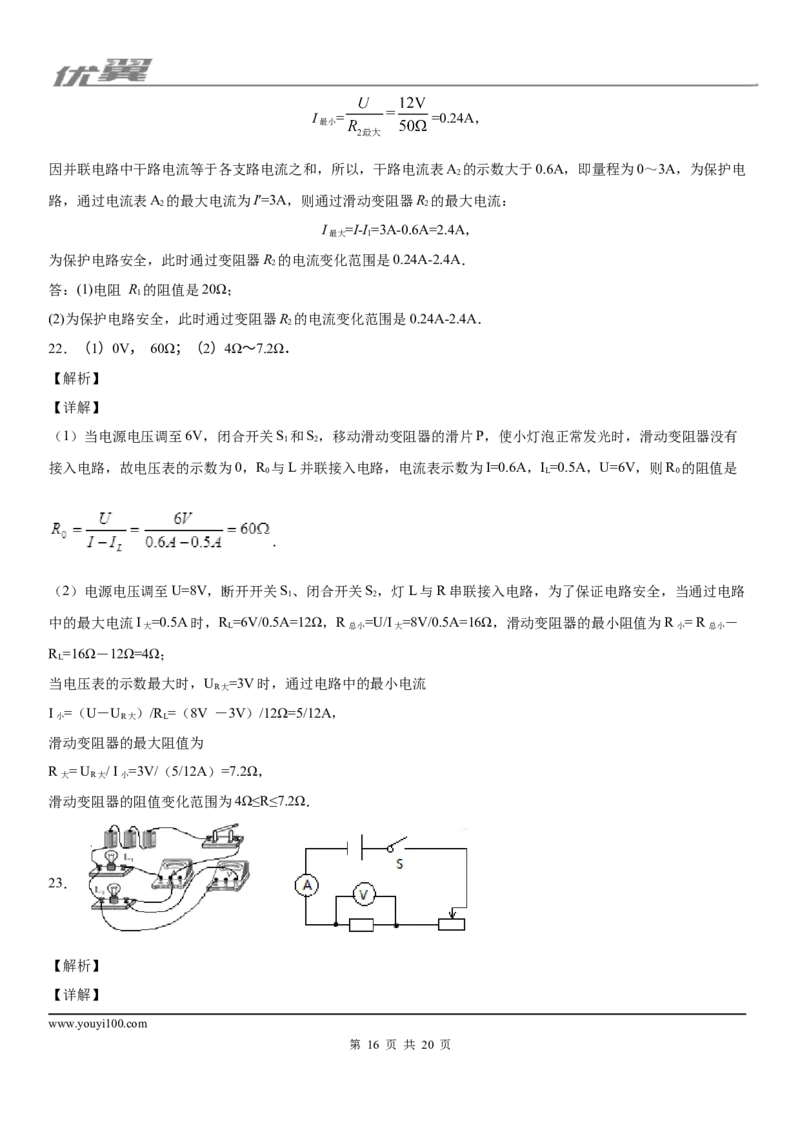

(2) 电流从电源正极出发，经开关S、滑动变阻器、电阻和电流表回到电源的负极，电压表并联在电阻两端，如下
图所示：
24．断开 短路 断路 不能 电压表的正负接线柱接反了 只做一次实验，一组实验数据得出的实
验结论不具有普遍性 换用不同规格的灯泡进行多次实验
【解析】
【详解】
（1）为保护电路，拆接电路时，开关要断开；
（2）由于闭合开关，电压表示数为零，说明电压表的正负接线柱没有与电源正负极相连，或者是电压表短路，故
电路的故障可能是L 短路或是L 断路；
1 2
（3）由于已经测量出了L 的电压，说明与A点相连的为电压表的负接线柱，若此时，电压表所接的B接点不动，
1
只断开A接点，并改接到C接点上，这样电流就是从负接线柱流入了电压表，所以是不能测出L 两端电压的；
2
（4）本实验只做了一次实验，一组实验数据得出的实验结论不具有普遍性，所以，应更换规格不同的灯泡进行多
次实验．
www.youyi100.com
第 17 页 共 20 页25． 接滑动变阻器上面两个接线柱 0.4 2 变大 电压表示数不变
左 B
【解析】
【详解】

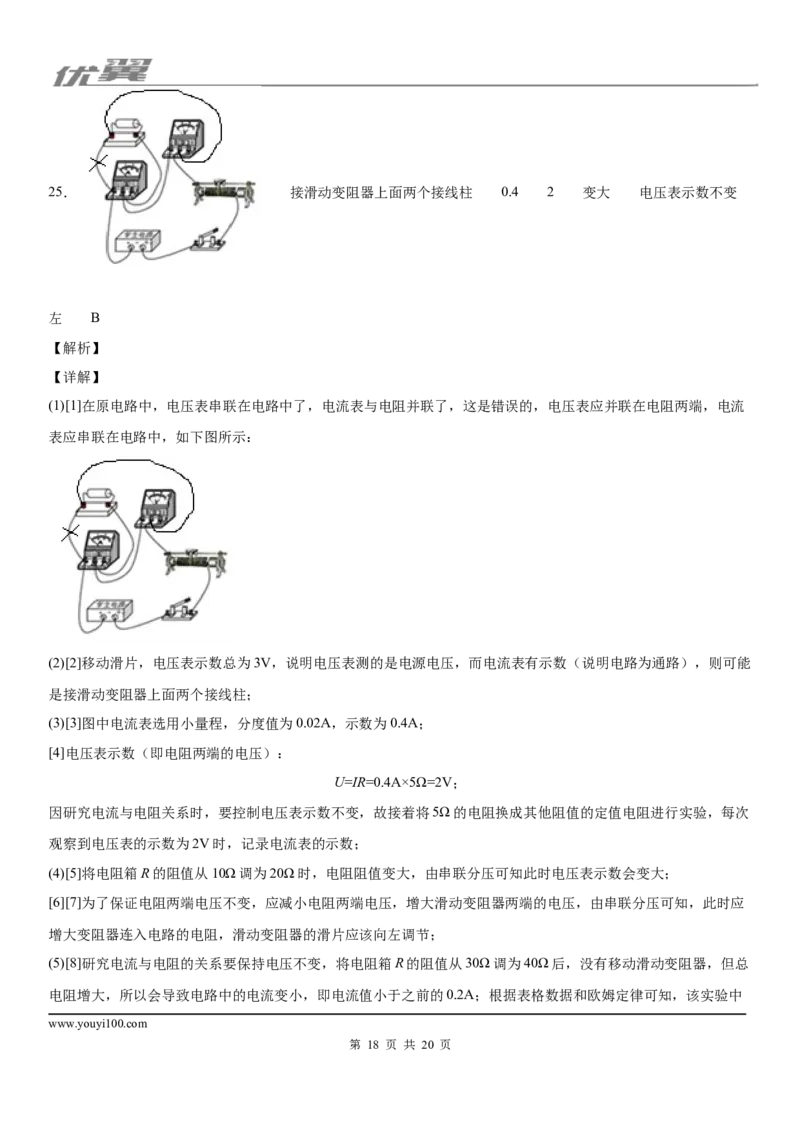

(1)[1]在原电路中，电压表串联在电路中了，电流表与电阻并联了，这是错误的，电压表应并联在电阻两端，电流
表应串联在电路中，如下图所示：
(2)[2]移动滑片，电压表示数总为3V，说明电压表测的是电源电压，而电流表有示数（说明电路为通路），则可能
是接滑动变阻器上面两个接线柱；
(3)[3]图中电流表选用小量程，分度值为0.02A，示数为0.4A；
[4]电压表示数（即电阻两端的电压）：
U=IR=0.4A×5Ω=2V；
因研究电流与电阻关系时，要控制电压表示数不变，故接着将5Ω的电阻换成其他阻值的定值电阻进行实验，每次
观察到电压表的示数为2V时，记录电流表的示数；
(4)[5]将电阻箱R的阻值从10Ω调为20Ω时，电阻阻值变大，由串联分压可知此时电压表示数会变大；
[6][7]为了保证电阻两端电压不变，应减小电阻两端电压，增大滑动变阻器两端的电压，由串联分压可知，此时应
增大变阻器连入电路的电阻，滑动变阻器的滑片应该向左调节；
(5)[8]研究电流与电阻的关系要保持电压不变，将电阻箱R的阻值从30Ω调为40Ω后，没有移动滑动变阻器，但总
电阻增大，所以会导致电路中的电流变小，即电流值小于之前的0.2A；根据表格数据和欧姆定律可知，该实验中
www.youyi100.com
第 18 页 共 20 页电阻箱两端的电压应为：
U =IR=0.6A×10Ω=6V，
电阻箱 1 1
当电阻箱R的阻值调为40Ω时，如果移动滑动变阻器，此时电路中的电流应该为：
I′= =0.15A，
则当电阻箱R的阻值调为40Ω时，当未移动滑动变阻器时，电阻箱两端的电压大于6V，即当未移动滑动变阻器时，
电路中的电流应该大于0.15A而小于0.2A，故选B．
26．R= 断开开关 电流表的正负接线柱对换 没有滑动变阻器只能测一组数据 10 正比 0
【解析】
【详解】
[1]用电流表和电压表测电阻的原理是R= ；
(2)[2][3]闭合开关，发现电流表示数如图乙所示，即电流表指针反向偏转，说明电流表的正负接线柱接反了，则下
一步实验操作是：先断开开关，然后将电流表正负接线柱交换连接；
(3)[4]由图可知，电路中没有滑动变阻器只能测一组数据，实验没有普遍性；
(4)[5]由欧姆定律得到三次电阻的阻值为：
R= =10Ω；
1
www.youyi100.com
第 19 页 共 20 页R= =10Ω；
2
R= =10Ω；
3
待测电阻的阻值
R= =10Ω；
[6]电压与电流之比为一定值，故得出：电阻一定时，通过导体的电流与导体两端的电压成正比；
(5)[7]实验过程中，若小明将滑片P移到了如图丙中滑动变阻器的陶瓷位置上，因陶瓷为绝缘体，电路断路，故闭
合开关，此时电流表的示数为0；
(6)[8]把电压表与待测电阻、变阻箱并联，闭合开关S 时，调节滑动变阻器，读出电压表的示数；断开开关S 闭合
3 3
开关S 时，调节变阻器的阻值使两次电压表的示数相同，此时变阻箱的阻值即为待测电阻的大小，实验电路图如
2
图所示：
www.youyi100.com
第 20 页 共 20 页
