1．下列现象中，说明分子一直处在永不停息的运动中的是( )
A．酒精擦到皮肤上，能闻到酒精味 B．扫地时灰尘到处乱飞
C．天热时，打开电风扇感到凉快 D．冬天，雪花飘飘
2．下列图中的四幅图显示的汽油机工作的冲程与名称对应正确的是（ ）
A． 吸气 B． 压缩C． 做功 D． 排气
3．与丝绸摩擦过的玻璃棒带正电荷，这是因为摩擦使得（ ）
A．电子从玻璃棒转移到丝绸
B．中子从玻璃棒转移到丝绸
C．质子从丝绸转移到玻璃棒
D．原子核从丝绸转移到玻璃棒
4．甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则（ ）
A．甲、乙均带正电 B．甲、乙均带负电
C．乙带正电，甲一定带负电 D．乙带正电，甲可能不带电
5．如图所示为一种声光警报器的电路图，闭合开关S 和S 后，会出现的现象是（ ）
1 2
A．灯不亮，铃响
B．灯亮，铃响
www.youyi100.com
第 1 页 共 29 页C．灯不亮，铃不响
D．灯亮，铃不响
6．如图所示的四个电路图与实物电路对应的是( )
A． B． C． D．
7．如图电路中，开关S闭合后，电源被短路的是( )
A． B． C． D．
8．汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开
关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（ ）
A． B．
C． D．
9．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L 和
1
L 的电流分别为（ ）
2
www.youyi100.com
第 2 页 共 29 页A．1.2A，1.2A B．0.3A，0.3A C．1.2A，0.3A D．1.5A，0.3A
10．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L 和L 两端的电压分别为
1 2
（ ）
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
11．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪
种接法( )
A．M接A，N接B B．M接C，N接D
C．M接C，N接B D．M接A，N接D
12．如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U ：U
甲 乙
=5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I ：I 是（ ）
甲 乙
A．2：5 B．3：5 C．2：3 D．5：2
www.youyi100.com
第 3 页 共 29 页13．从欧姆定律可导出R= ，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
14．一只电阻两端的电压由3 V增大到4 V时，通过该电阻的电流增加了0.25 A，则该电阻消耗的电功率增加了(
)
A．0.25 W B．1.75 W C．0.75 W D．1 W
15．如图所示，闭合开关S时，小电灯L、L 都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触
1 2
b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列判断中可能的是( )
A．灯L 断路 B．灯L 断路
1 2
C．开关S断路 D．灯L 短路
2
16．炒肉片时，预先将适量的淀粉拌入肉片中，再放到油锅中爆炒，炒出的肉片既营养丰富又鲜嫩味美，炒肉片
时是通过________的方式改变肉片内能的；附近能闻到肉香说明分子在做_____。
17．在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用．若想让灯泡和电铃同时工作，需要闭
合开关_____；若同时闭合S 和S，可以工作的用电器是_____．
1 2
18．某引爆装置如图所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S就会自动断开，为
使引爆装置停止工作，应在 ________（填“a”或“b”）处剪断导线，拆除前起爆器上 ________（填“有”或“没有”）
电流通过．
www.youyi100.com
第 4 页 共 29 页19．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，则R _____R ，将它们串
AB BC
联后连入电路中，则电流I _____I （填“＞”、“＜”或“＝”）．
AB BC
20．如图所示，闭合S，断开S、S，电阻R 、R 组成__________电路，若同时闭合S、S，电路会形成
1 2 3 1 2 1 3
______________
21．如图所示，当S 闭合、S 断开时，电压表示数为2.5V；当S 断开、S 闭合时，电压表示数为6V．灯L 两端
1 2 1 2 2
的电压为_________V，电源电压为_________V．
22．在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω。现输电线在某处发生短路，
为确定短路位置，检测员用电压表、电流表和电源连成如图所示电路进行检测，电压表的示数为3V，电流表的示
数为20mA，这是应用了_____法测电阻从而确定短路位置离甲地_____km。
23．图甲是通过灯泡L的电流跟其两端电压关系的图像，现将L与阻值为10Ω的电阻R连入图乙所示电路，闭合
开关S，L的实际功率为1.8W，则电源电压是_____V，此时通过R的电流是_____A。
www.youyi100.com

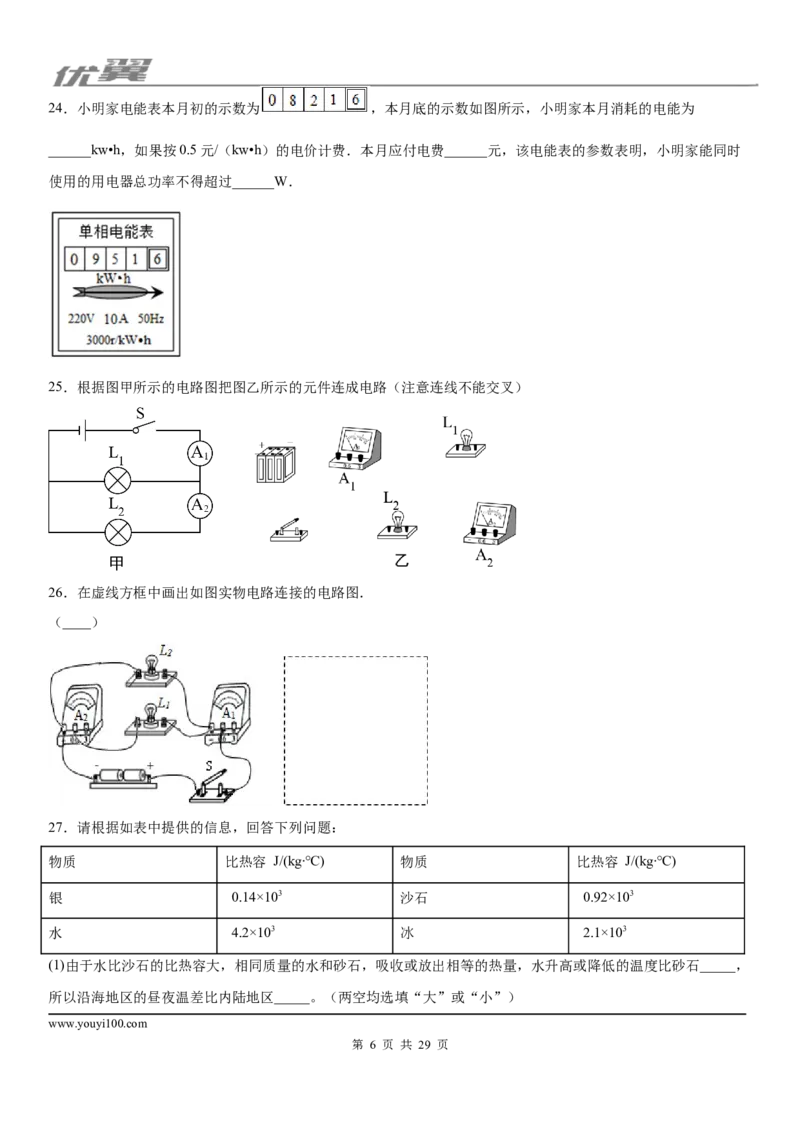

第 5 页 共 29 页24．小明家电能表本月初的示数为 ，本月底的示数如图所示，小明家本月消耗的电能为
______kw•h，如果按0.5元/（kw•h）的电价计费．本月应付电费______元，该电能表的参数表明，小明家能同时
使用的用电器总功率不得超过______W．
25．根据图甲所示的电路图把图乙所示的元件连成电路（注意连线不能交叉）
26．在虚线方框中画出如图实物电路连接的电路图．
（____）
27．请根据如表中提供的信息，回答下列问题：
物质 比热容 J/(kg∙℃) 物质 比热容 J/(kg∙℃)
银 0.14×103 沙石 0.92×103
水 4.2×103 冰 2.1×103
(1)由于水比沙石的比热容大，相同质量的水和砂石，吸收或放出相等的热量，水升高或降低的温度比砂石_____，
所以沿海地区的昼夜温差比内陆地区_____。（两空均选填“大”或“小”）
www.youyi100.com
第 6 页 共 29 页(2)一杯质量为0.2kg的水，温度从70℃降到20℃，在此过程中，水放出的热量为_____J。
28．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了_____；
(2)他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是___________________________；在排除故
障后，电流表的示数如图丙所示，则电流表的示数为_____A。
29．小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0∼0.6A
0∼3A）、电压表（0∼3V 0∼15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干，根据
图甲所示的电路图进行实验。
(1)用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整。
(2)闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是_______________________________。
(3)试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示。老师看后说其
中一次是错误的，原因是____________________________________。
实验次数 1 2 3 4 5 6
电压U/V 0.5 1.0 1.5 2.0 2.5 3.0
电流I/A 0.1 0.2 0.3 0.4 0.5 0.6
30．在一标准大气压下，将50L的水从40℃加热到沸点．求：
（1）水需要吸收的热量
（2）提供这些热量，需要完全燃烧焦炭的质量（q =3.0×107J/kg）．
焦炭
www.youyi100.com

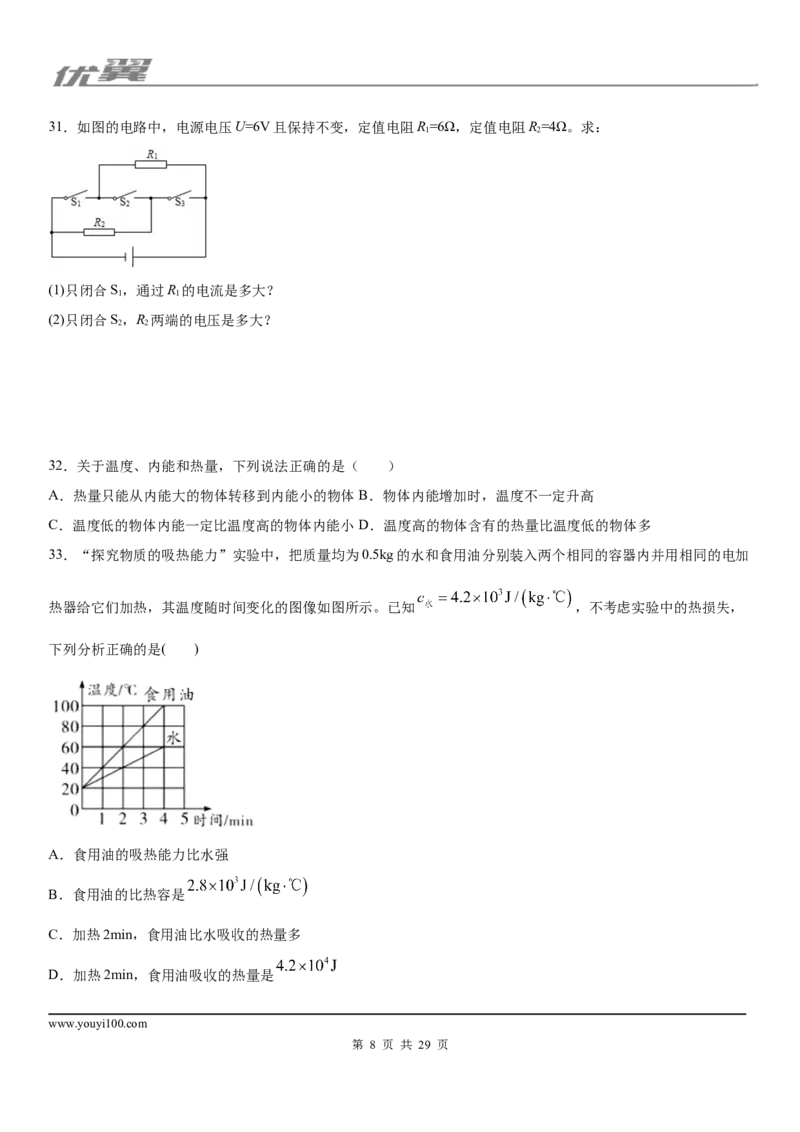

第 7 页 共 29 页31．如图的电路中，电源电压U=6V且保持不变，定值电阻R=6Ω，定值电阻R=4Ω。求：
1 2
(1)只闭合S，通过R 的电流是多大？
1 1
(2)只闭合S，R 两端的电压是多大？
2 2
32．关于温度、内能和热量，下列说法正确的是（ ）
A．热量只能从内能大的物体转移到内能小的物体B．物体内能增加时，温度不一定升高
C．温度低的物体内能一定比温度高的物体内能小 D．温度高的物体含有的热量比温度低的物体多
33．“探究物质的吸热能力”实验中，把质量均为0.5kg的水和食用油分别装入两个相同的容器内并用相同的电加
热器给它们加热，其温度随时间变化的图像如图所示。已知 ，不考虑实验中的热损失，
下列分析正确的是( )
A．食用油的吸热能力比水强
B．食用油的比热容是
C．加热2min，食用油比水吸收的热量多
D．加热2min，食用油吸收的热量是
www.youyi100.com
第 8 页 共 29 页34．将灯L接到电压为U的电路上时，灯的电功率为36W，若将灯L与一个电阻R串联后仍接在原电路上时，灯
L消耗的电功率为25W，设灯丝电阻不变，则此电阻消耗的电功率是( )
A．3W B．4W C．5W D．11W
35．小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω，电路
各部分均接触良好。物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物
体M移动的距离。开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5V和0.2A，由
此可知（ ）
A．电阻丝的总电阻为7.5Ω
B．当电压表示数为2V时，物体M向左移动了5cm
C．若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离30cm
D．当电压表示数为1V时，物体M向右移动了7.5cm
36．在图甲所示电路中，R、R 为定值电阻，电流表、电压表都是理想电表。滑动变阻器R 的滑片由一端移到另
0 2 1
一端，电压表V、V 和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。则下
1 2
列判断中正确的是（ ）
A．电阻R 为2Ω B．V 示数变化图线为b
0 2
C．电源电压为14V D．滑动变阻器R 的阻值最大为9Ω
1
37．在测量电阻的实验时有同学设计了如图两种测量方案，方案中定值电阻的阻值为R ．
0
www.youyi100.com
第 9 页 共 29 页①方案一的电路中，闭合开关S，如果电压表V 和V 的读数分别为U 和U，则R 的阻值表达式为R =_______；
1 2 1 2 x x
②方案二的电路中，闭合开关S，如果电流表A 和A 读数分别为I 和I，则电阻R 的阻值表达式为R =_______．
1 2 1 2 x x
38．如图，电流表的量程是0～0.6A、电压表的量程是0～15V，R 的电阻是20Ω，电源电压18V，变阻器R 的阻
1 3
值范围是0～200Ω．灯泡电阻不变．（请画出每个小题的等效电路图）
（1）只闭合开关S 时，电流表示数为0.3A，则R 的电阻为多大？
3 2
（2）只闭合S、S 和S 时，在不损坏电流表的情况下，滑动变阻器接入的阻值不得小于多少？
1 3 4
（3）只闭合S、S，在不损坏电流表、电压表的情况下求滑动变阻器允许连入的最大最小电阻值之比．
2 4
www.youyi100.com
第 10 页 共 29 页参考答案
1．A
【解析】
【分析】
【详解】
A．酒精擦到皮肤上，因为酒精分子在不停地运动，所以能闻到酒精味，故A正确
B．扫地时灰尘到处乱飞，灰尘属于宏观物体，属于机械运动的，故B错误
C．天热时，打开电风扇感到凉快，电风扇使空气流动形成风加快汗液的蒸发，这是由外力作用产生的运动，不能
说明分子在永不停息地运动，故C错误
D．冬天，雪花飘飘，雪花是宏观物体，它是由于外力的作用而运动的属于机械运动，故D错误．
2．C
【解析】
【详解】
AD．图中，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，故AD项错误；
B．图中，进气门开启，活塞下行，气体流如汽缸，是吸气冲程，故B项错误；
C．图中，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，故C项正确。
3．A
【解析】
【分析】
摩擦起电并不是创造了电荷，也不是消灭了电荷．摩擦起电的实质是电荷的转移，失去电子的物体带正电，得到
电子的物体带负电．
【详解】
摩擦起电的实质是电子的转移，用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去了电子，故A正确、
BCD错．故选A．
【点睛】
摩擦起电并不是创造了电荷，也不是消灭了电荷．摩擦起电的实质是电荷的转移，失去电子的物体带正电，得到
电子的物体带负电．
4．D
【解析】
【分析】
【详解】
www.youyi100.com
第 11 页 共 29 页由题知，乙、丙相互排斥，说明乙、丙一定带同种电荷，丙带正电，则乙一定也带正电；甲、乙相互吸引，由于
带电体具有吸引轻小物体的性质，故说明甲带负电或不带电．答案为D．选项A、B、C不符合题意．
5．D
【解析】
【分析】
【详解】
当开关S 和S 都闭合时，电铃被导线短路没有电流通过所以不响，电路中只有灯泡连入，可以发光．故选D.
1 2
6．A
【解析】
【分析】
从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L 的电流，据此分析．
1
【详解】
A、两只灯泡并联，开关控制干路，电流表测量灯泡L 的电流，符合题意；
2
B、两只灯泡并联，开关控制干路，电流表测量干路中的电流，不合题意；
C、两只灯泡并联，电流表测量灯泡L 的电流，不合题意；
1
D、两只灯泡并联，开关控制L 支路，而实物图中的开关控制干路，不合题意．故选A．
2
7．B
【解析】
【分析】
【详解】
A中开关闭合后，两灯并联能够发光；B中开关闭合后电源会被短路；C中开关闭合后只短路一个灯泡；D中开关
闭合后两灯是关联的，都能发光；应选B．
8．D
【解析】
【分析】
【详解】
试题分析：
A、由电路图可知，几个开关是并联的，当所有开关都闭合时，灯泡也会发光，不符合要求；
B、由电路图可知，几个开关是串联的，当所有开关都闭合时，灯泡会发光，有车门没关闭，灯泡不亮，所以与题
意要求相反，不符合题意；
C、由电路图可知，几个开关是串联的，只要一于一个开关断开，该指示灯就会发光，当开关都闭合时，即车门都
www.youyi100.com
第 12 页 共 29 页关好，灯泡不亮，但电源会被短路，不符合要求；
D、由电路图可知，几个开关是串联的，只要一于一个开关断开，该指示灯就会发光，当开关都闭合时，即车门都
关好，灯泡不会发光，符合要求．
故选D．
9．C
【解析】
【分析】
【详解】
由图甲可知，两个灯泡是并联的，电流表A 测总电流，电流表A 测通过灯泡L 的电流，由于两个电流表的指所
1 2 2
指的位置相同，可知它们所用的量程是不同的，两个表的示数之间是5倍的关系，所以根据图乙可知，A 表的示
1
数为1.5A，A 表的示数为0.3A，故可知通过灯泡L 和L 的电流分别为1.2A，0.3A，故应选C．
2 1 2
10．D
【解析】
【分析】
如图电路是串联电路，电压表V 测总电压，电压表V 测L 的电压；根据串联电路电压规律对电压表所选量程做
1 2 1
出判断，然后即可读数。
【详解】
由图知，闭合开关后，两灯串联，电压表V 测总电压，电压表V 测L 的电压；因串联电路的总电压等于各用电
1 2 1
器的电压之和，且两个电压表指针位置相同，说明两表所选量程不同；V 测总电压，使用的是大量程，故读数为
1
6V，即电源电压U=6V；V 测L 的电压，使用的是小量程，故读数为1.2V，即U=1.2V；所以灯泡L 的电压：
2 1 1 2
，
故选D。
11．D
【解析】
【分析】
【详解】
滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线
柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．滑片P向右端滑动时灯逐渐变亮，电路中电流变大，
滑动变阻器接入电路中的电阻变小，使用的是PD段电阻丝．故选D．
www.youyi100.com
第 13 页 共 29 页12．A
【解析】
【分析】
【详解】
当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲电压表测电源的电压，乙电压表测R 两端的电压，已知
2
U ：U =5：3，因串联电路中总电压等于各分电压之和，所以，R、R 两端的电压之比：
甲 乙 1 2
U：U=（U -U ）：U =（5-3）：3=2：3，
1 2 甲 乙 乙
因串联电路中各处的电流相等，所以，由I=U/R可得，两电阻的阻值之比：
R：R=U：U=2：3；
1 2 1 2
当开关S断开，甲、乙两表为电流表时，两电阻并联，电流表甲测通过R 支路的电流，电流表乙测干路电流，因
2
并联电路中各支路两端的电压相等，所以，R、R 两支路的电流之比：
1 2
I：I=R：R=3：2，
1 2 2 1
因并联电路中干路电流等于各支路电流之和，所以，两表示数之比：
I ：I =I：（I+I）=2：5，
甲 乙 2 1 2
故应选A．
13．D
【解析】
【分析】
【详解】
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，
所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，故ABC错误，D正确．
故选D．
14．B
【解析】
【分析】
【详解】
由欧姆定律可求出该电阻的阻值为：
R=（4V-3V）/0.25A=4Ω，
由电功率的公式P=U2/R，可得电功率增加为：
（4V）2/4Ω-（3V）2/4Ω=1.75W；
www.youyi100.com
第 14 页 共 29 页故应选B．
15．C
【解析】
【详解】
A 如果灯L 断路，用一段导线的两端接触a、b两点时，L 会发光．此选项不符合题意；
1 2
B 如果灯L 断路，导线接触b、c两点时，L 会发光．此选项不符合题意；
2 1
C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光．此选项符合题意；
D 如果灯L 短路，L 会发光．此选项不符合题意．
2 1
16．热传递 无规则运动
【解析】
【分析】
做功与热传递是改变物体内能的两种方式；组成物质的分子永不停息地做无规则，扩散现象证明了分子的无规则
运动。
【详解】
[1]在炒肉片的过程中，肉片从油锅中吸收热量，其内能增加主要通过热传递方式实现的；
[2]附近能闻到肉香表明分子在不停地做无规则运动，这是扩散现象。
17．S 电铃
1
【解析】
【分析】
【详解】
[1]开关S 起到对灯泡短路的作用，因此要想让灯泡工作，只能闭合S，不能闭合开关S；
2 1 2
[2]开关S 和S 都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不发光，但电铃仍工作．
1 2
18．a 没有
【解析】
【分析】
【详解】
由题意可知，当S断开时，起爆器中将通过电流，引爆炸弹，故为了使引爆装置停止工作，应将起爆器与电源断
开，故应剪断a处；由图知，折除前由于起爆器被短路，故起爆器上没有电流通过．
【点睛】
www.youyi100.com
第 15 页 共 29 页由图可知当S闭合时起爆器被短路，则起爆器中没有电流通过；若S断开起爆器将接在电源两端，则起爆器中产
生电流从而引爆炸弹．
19．> =
【解析】
【分析】
【详解】
(1)导体AB和BC由同种材料制成、长度相同,由图可以知道导体AB横截面积比BC的小,所以R ＞ R ;
AB BC
(2)两段导体串联,所以通过两导体的电流相等,即I =I 。
AB BC
20．串联 短路
【解析】
【分析】
【详解】
由图可知,若闭合S,断开S、S，两电阻首尾相连，电流只有一条路径，则两电阻串联；若同时闭合S1、S3，电流
1 2 3
不经过用电器直接从电源正极流到电源负极，因此会形成电源短路，该现象是绝对不允许的．
21．3.5 6
【解析】
【分析】
【详解】
由图示可知，当S 闭合、S 断开时，两灯泡串联，电压表测灯泡L 两端的电压；当S 断开、S 闭合时，两灯泡串
1 2 1 1 2
联，此时电压表测两个灯泡的总电压，也就是电源电压；在串联电路中总电压等于各串联部分的电压之和，所以
可知灯L 两端的电压为3.5V，电源电压为6V．
2
22．伏安 7.5
【解析】
【分析】
知道电压表和电流表的示数，利用欧姆定律求出连接短路位置到甲地的两段输电线的电阻值；已知1m导线的电阻
值，然后让总电阻除以1m导线的电阻即可求出导线的长度，从而确定出短路的地点离甲地的距离。
【详解】
[1]已知电压与电流，由欧姆定律求电阻，应用的是伏安法测电阻；
[2]连接短路位置到甲地的两段输电线的电阻值：
，
www.youyi100.com
第 16 页 共 29 页导线总长度：
，
短路位置离甲地的距离：
。
23．6 0.6
【解析】
【分析】
由电路图可知，灯泡L与电阻R并联；根据图像读出L的实际功率为1.8W时的电流和电压，根据并联电路的电压
特点可知电源电压；已知R的阻值，利用 可求得此时通过定值电阻R的电流。
【详解】
[1]由图乙可知，灯泡L与电阻R并联，由图甲可知，当U =6V，I =0.3A时，灯泡的实际功率为：
L L
，
因并联电路中各支路两端的电压相等，所以电源电压：
；
[2]此时通过R的电流：
。
24．130 65 2200
【解析】
解答：消耗电能为：W=W−W=951.6kW⋅h−821.6kW⋅h=130kW⋅h.电费的单价为：0.5元/(kW⋅h)，应交电费为：
1 2
130kW⋅h×0.5元/(kW⋅h)=65元．
已知U=220V，I=10A，使用的用电器总功率不得超过；P=UI=220V×10A=2200W.
www.youyi100.com
第 17 页 共 29 页25．
【解析】
【分析】
考查的是根据电路图连接实物图，注意各元件顺序与电路图一一对应即可
【详解】
由电路图知道，两灯泡并联，电流表A 测干路电流，电流表A 测灯L 所在支路电流，由于电流表A 测总电流，
1 2 2 1
所以，电流表A 应选用大量程，实物连接图如下：
1
26．
【解析】
【详解】
电流从电源的正极出发经开关、电流表A 开始分支，一支经灯泡L、电流表A，一支经灯泡L 回到电源负极，电
1 1 2 2
路图如图所示：
www.youyi100.com
第 18 页 共 29 页27．小 小 42000
【解析】
【分析】
(1)根据 可知，质量相同的不同物质，吸收相同的热量，比热容大的温度改变的少；水的比热容较大，
同样受热或冷却的情况下，吸收或放出相同热量，但水的温度变化比沙小，因此，在白天同样吸热时，沙子的温
度升高的快，水的温度升高的慢；夜晚同样放热时，沙子的温度降低的快，水的温度降低的慢；
(2)可直接利用热量计算公式 求解。
【详解】
(1)[1]根据 可知，由于水比沙石的比热容大，相同质量的水和砂石，吸收或放出相等的热量，水升高或
降低的温度比砂石小；
[2]海水的比热容比泥土、砂石的比热容大，相同质量的海水和泥土、沙石吸收相同的热量，海水的温度变化比泥
土、沙石的小，所以沿海地区的昼夜温差比内陆地区小；
(2)[3]水放出的热量：
。
28．断开开关 电流表正负接线柱接反了 0.24
【解析】
【分析】
(1)为防止电路中的电流过大，烧坏电路元件，连接电路时开关应断开；
(2)连接电路时，电流表正负接线柱不要接反，否则电流表指针将反向偏转；由图示电流表确定其量程与分度值，
读出其示数。
【详解】
(1)[1]在连接电路时，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时他忘了将开关断开；
www.youyi100.com
第 19 页 共 29 页(2)[2]闭合开关，由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；
[3]由如图丙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.24A。
29． 定值电阻断路 定值电阻两端的最小电压为0.6V，最小电流为0.12A
【解析】
【分析】
(1)根据电源电压和定值电阻大小，由欧姆定律求电路中最大电流，确定电流表选用小的程与电阻串联，变阻器按
一上一下接入电路中；
(2)若电流表无示数，说明电路可能断路；电压表指针明显偏转，说明电压表与电源连通，则与电压表并联的支路
以外的电路是完好的，则与电压表并联的电阻断路了；
(3)根据电阻的串联和欧姆定律求出电路中的最小电流和定值电阻的最小电压，与表中数据比较。
【详解】
(1)[1]电源电压为3V，定值电阻为5Ω，故电路中最大电流：
，
电流表选用小量程与电阻串联，变阻器按一上一下接入电路中，如下所示：
(2))[2]经分析，闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是：定值电阻断路；
(3)[3]当变阻器的全部电阻连入电路中时，根据电阻的串联，电路的最大电阻：
，
www.youyi100.com
第 20 页 共 29 页此时电路中的电小电流：
，
最小电压：
，
故第1组数据是错误的。
30．（1）1.26×107J；（2）0.42kg．
【解析】
【分析】
【详解】
（1）水的体积：
V=50L=50dm3=0.05m3，
由ρ=m/V得，水的质量：
m=ρV=1.0×103kg/m3×0.05m3=50kg，
在一标准大气压下，水的沸点t=100℃，则水需要吸收的热量：
Q =cm（t﹣t）=4.2×103J/（kg•℃）×50kg×（100-40）℃=1.26×107J；
吸 0
（2）由题意知，焦碳完全燃烧放出的热量：
Q =Q =1.26×107J，
放 吸
由Q =mq得，需要完全燃烧焦碳的质量：
放
m = = =0.42kg．
焦炭
31．(1)1A；(2)2.4V。
【解析】
【分析】
(1)只闭合S，只有电阻R 接在电路中，由欧姆定律求出电流；
1 1
(2)只闭合S，两电阻串联，应用串联电路特点与欧姆定律求出电流，然后求出电压。
2
【详解】
(1)由图示电路图可知，只闭合S，只有电阻R 接在电路中，通过R 的电流为：
1 1 1
www.youyi100.com
第 21 页 共 29 页；
(2)由图示电路图可知，只闭合S，两电阻串联，R、R 串联的总电阻：
2 1 2
，
电路中的电流：
，
由 得，R 两端的电压：
2
。
答：(1)只闭合S，通过R 的电流是1A；(2)只闭合S，R 两端的电压是2.4V。
1 1 2 2
32．B
【解析】
【分析】
(1)热传递的条件是存在温度差；
(2)改变物体内能的方式有两种：做功和热传递；物体的内能发生变化，可能表现在物体的温度变化，也可能是状
态的变化；
(3)内能是指物体内部所有做无规则运动分子的动能和分子势能的总和，物体的内能大小与物体的温度、质量和状
态有关；
(4)在热传递过程中，传递内能的多少叫热量；热量是一个过程量。
【详解】
A．物体的内能与温度、质量和状态有关，则内能小的物体，可能温度高，所以内能小的物体可能将热量传递给内
能大的物体，则A错误；
B．物体吸收热量，内能一定增加，但温度不一定升高，比如：晶体在熔化过程中吸收热量，内能增大，而温度保
持不变，则B正确；
C．物体的内能不但和物体的温度高低有关，还与物体的质量、状态有关，所以温度低的物体内能不一定比温度高
的物体内能小，则C错误；
www.youyi100.com
第 22 页 共 29 页D．热量是一个过程量，只能说吸收或放出热量，不能说含有热量，则D错误。
33．D
【解析】
【详解】
A．由 可知，在质量、吸收的热量相同时，吸热能力弱（比热容小）的物质温度升高快，由图像可知，
食用油温度升高得快，这说明食用油的吸热能力比水弱，故A错误；
B．用两个相同的电热器给质量相同的食用油和水加热，由图像可知，水温度升高到60℃需要4min，食用油温度
升高到60℃需要2min；因为加热器相同，则物质吸收的热量和加热时间成正比，所以，质量相同的食用油和水升
高相同的温度需要吸收的热量关系为： ；由 得： ，则可知 ，又因为
，故B错误；
C．相同加热器在相同时间内放出的热量相同，不考虑实验中的热损失，则加热2min时水和食用油吸收的热量相
同，故C错误；
D．由图像可知，加热2min，食用油的温度升高了
，
则食用油吸收的热量：
，
故D正确。
34．C
【解析】
【分析】
【详解】
根据 ，灯丝电阻不变，可得串联电阻后电灯两端的实际电压是5/6U，根据 ，电阻两端的电压是灯
泡的1/5，电阻消耗的功率是电灯的1/5，正确的选项是C．
www.youyi100.com
第 23 页 共 29 页35．BC
【解析】
【分析】
由电路图可知，电路为R的简单电路，电压表测变阻器右侧部分电阻两端的电压，电流表测电路中的电流；
(1)金属滑片P置于电阻丝中点时，根据欧姆定律求出变阻器接入电路的电阻，进一步求出电阻丝的最大阻值，根
据题意求出电阻的总长度；
(2)根据欧姆定律求出电压表的示数为2V和1V时对应的电阻，再根据题意求出物体M向左移动的距离。
【详解】
A．金属滑片P置于电阻丝中点时，电阻丝接入电路的电阻：
，
电阻丝的总电阻：
，
则A错误；
C．电阻丝的长度：
，
即当开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离30cm，则C正确；
B．当电压表示数为2V时，接入电路的电阻：
，
物体M位于：
，
故物体M向左移动了：
，
www.youyi100.com
第 24 页 共 29 页则B正确；
D．当电压表示数为1V时，接入电路的电阻：
，
物体M位于：
，
故物体M向右移动了：
，
则D错误。
36．AD
【解析】
【分析】
由电路图可知，滑动变阻器R、电阻R、电阻R 串联在电路中，电压表V 测量R 和R 两端的总电压，电压表V
1 2 0 1 1 2 2
测量R 两端的电压，电流表测量电路中的电流；
2
(1)当滑片P向左移动时，滑动变阻器R 连入的电阻变小，从而使电路中的总电阻变小，根据欧姆定律可知，电路
1
中的电流变大，R 两端的电压变大，R 两端的电压变大，由串联电路电压的特点可知，R 和R 两端的总电压变小，
0 2 1 2
由此可知图象中上半部分b为电压表V 示数变化图线，下半部分a为电压表V 示数变化图线；
1 2
(2)由图像可知：当电压表V 的示数（R 和R 两端的电压）为10V时，此时电压表V 的示数（R 两端的电压）为
1 1 2 2 2
1V，电路中的电流为1A，根据串联电路的电压特点求出此时滑动变阻器两端的电压，再根据欧姆定律求出滑动变
阻器的阻值，最后利用电阻的串联表示出电源的电压；
(3)由图像可知：当滑片P移至最左端，滑动变阻器连入电阻为0，此时电路中的总电阻最小，电路中的电流最大为
4A，此时两电压表的示数都为4V，根据串联电路的电压特点和欧姆定律表示出电源的电压，根据电源的电压不变
得出等式即可求出R 和电源电压。
0
【详解】
由电路图可知，滑动变阻器R、电阻R、电阻R 串联在电路中，电压表V 测量R 和R 两端的总电压，电压表V
1 2 0 1 1 2 2
测量R 两端的电压，电流表测量电路中的电流；
2
B．当滑片P向左移动时，滑动变阻器R 连入的电阻变小，从而使电路中的总电阻变小，根据欧姆定律可知，电路
1
www.youyi100.com
第 25 页 共 29 页中的电流变大，R 两端的电压变大，R 两端的电压变大，由串联电路电压的特点可知，R 和R 两端的总电压变小，
0 2 1 2
据此判断：图像中上半部分b为电压表V 示数变化图线，下半部分a为电压表V 示数变化图线，故B错误；
1 2
D．由图像可知：当R 和R 两端的电压为10V时，R 两端的电压为1V，电路中的电流为1A，根据串联电路的总
1 2 2
电压等于各分电压之和可知，滑动变阻器两端的电压：
，
根据欧姆定律可得，滑动变阻器接入电路的阻值：
，
故D正确；
AC．根据串联电路的总电压等于各分电压之和，有电源的电压：
------①
当滑片P移至最左端，滑动变阻器连入电阻为0，两电压表都测量电阻R 两端的电压，示数都为4V，电路中的电
1
流最大为4A，电源的电压：
------②
联立①②式，解得：R=2Ω，U=12V，故A正确、C错误。
0
【点睛】
本题综合考查欧姆定律在串联电路中的应用，要求学生对电学知识掌握全面且熟练，通过方程组的思想来解答，
一道很经典的考题。
37．
【解析】
【分析】
【详解】
①流过电路的电流I= ，电阻R 的阻值R = = = ；
x x
②并联电路电压U=I R ，流过待测电阻的电流I =I ﹣I，
2 0 X 1 2
www.youyi100.com

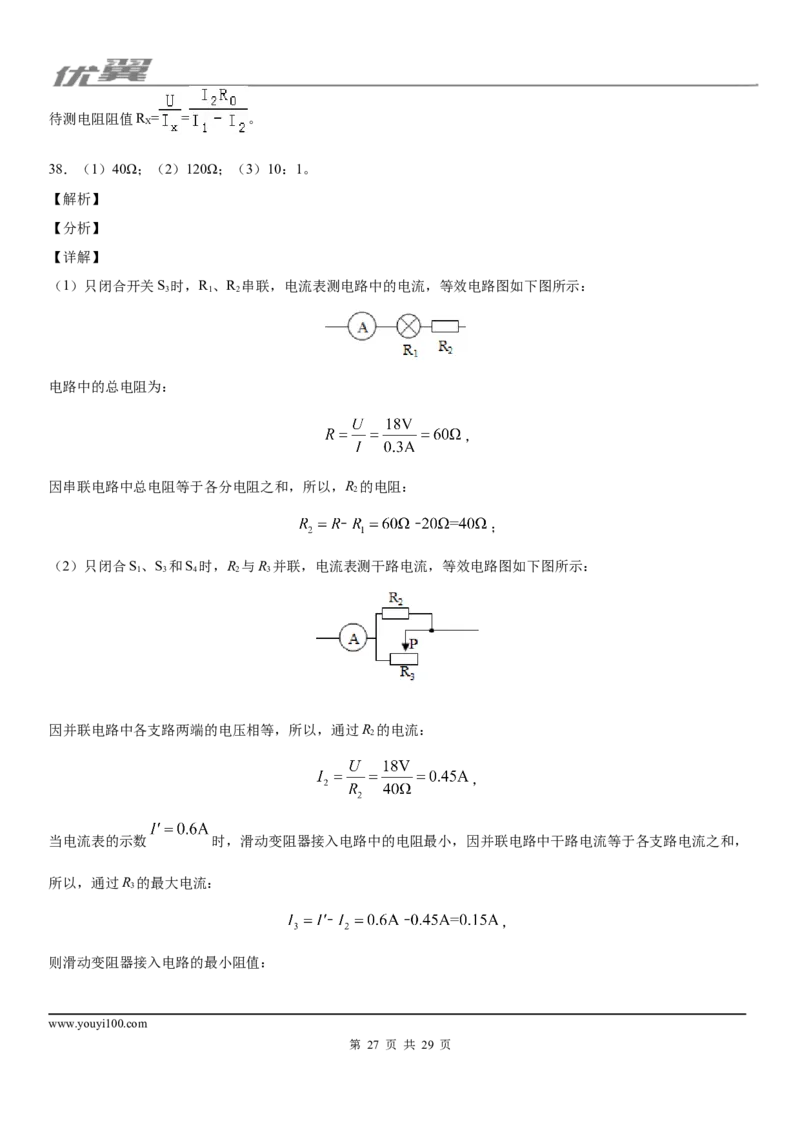

第 26 页 共 29 页待测电阻阻值R = = 。
X
38．（1）40Ω；（2）120Ω；（3）10：1。
【解析】
【分析】
【详解】
（1）只闭合开关S 时，R 、R 串联，电流表测电路中的电流，等效电路图如下图所示：
3 1 2
电路中的总电阻为：
，
因串联电路中总电阻等于各分电阻之和，所以，R 的电阻：
2
；
（2）只闭合S、S 和S 时，R 与R 并联，电流表测干路电流，等效电路图如下图所示：
1 3 4 2 3
因并联电路中各支路两端的电压相等，所以，通过R 的电流：
2
，
当电流表的示数 时，滑动变阻器接入电路中的电阻最小，因并联电路中干路电流等于各支路电流之和，
所以，通过R 的最大电流：
3
，
则滑动变阻器接入电路的最小阻值：
www.youyi100.com
第 27 页 共 29 页；
（3）只闭合S、S 时，R 与R 串联，电压表测R 两端的电压，电流表测电路中的电流，等效电路图如下图所示：
2 4 1 3 3
当电路中的电流 时，R 接入电路中的电阻最小，此时电路中的总电阻：
3
，
则滑动变阻器接入电路中的最小阻值：
，
当电压表的示数 时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，
R 两端的电压：
1
，
因串联电路中各处的电流相等，所以，电路中的电流：
解得：
，
则滑动变阻器允许连入的最大最小电阻值之比：
．
答：（1）R 的电阻为40Ω；
2
（2）只闭合S、S 和S 时，在不损坏电流表的情况下，滑动变阻器接入的阻值不得小于120Ω；
1 3 4
（3）只闭合S、S，在不损坏电流表、电压表的情况下，滑动变阻器允许连入的最大最小电阻值之比为10∶1．
2 4
www.youyi100.com
第 28 页 共 29 页【点睛】
重点是欧姆定律的应用，搞清楚每一问中电路的结构形式是关键，要对电路图有熟练的认知，另外熟练掌握串、
并联电路的电压和电流特点，注意灵活运用．
www.youyi100.com
第 29 页 共 29 页
