2020 年江西省吉安市中考物理二模试卷
一、填空题（共20分，每空1分）

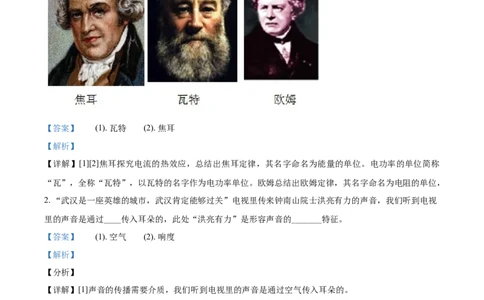

1. 人们为了纪念物理学家所做出的杰出贡献，有些物理量和物理定律就用他们的名字命名，如图所示人物
中，以他的名字作为电功率单位的是______，研究电流热效应的规律是________定律（均选填物理学家名
字）。
【答案】 (1). 瓦特 (2). 焦耳
【解析】
【详解】[1][2]焦耳探究电流的热效应，总结出焦耳定律，其名字命名为能量的单位。电功率的单位简称
“瓦”，全称“瓦特”，以瓦特的名字作为电功率单位。欧姆总结出欧姆定律，其名字命名为电阻的单位，
2. “武汉是一座英雄的城市，武汉肯定能够过关”电视里传来钟南山院士洪亮有力的声音，我们听到电视
里的声音是通过____传入耳朵的，此处“洪亮有力”是形容声音的_______特征。
【答案】 (1). 空气 (2). 响度
【解析】
【分析】
【详解】[1]声音的传播需要介质，我们听到电视里的声音是通过空气传入耳朵的。
[2]“洪亮有力”说明声音比较大，声音的响度比较大。
3. “停课不停学”期间，关关在家帮妈妈包饺子，拌馅时闻到了阵阵香味，这是______现象；如图所示，
做饺子皮时使用圆柱形的擀面杖是为了______压强（选填“增大”或“减小”），从而提高效率。【答案】 (1). 扩散 (2). 增大
【解析】
【详解】[1]闻到香味，这是由于芳香烃分子不停地无规则运动而造成的，这是扩散现象。
[2]圆柱形的擀面杖在擀面时，与面接触的只是靠近面圆弧的切线部分，这样减小了与面的接触面积，从而
增大了压强。
的
4. 如图所示是汽油机 ________冲程。该汽油机的转速为 3 000 r/min，则 1 s 内汽油机对外做功________
次。
【答案】 (1). 做功 (2). 25
【解析】
【详解】[1]观察图可知，此时两个气门都关闭，火花塞点火，活塞由上向下运动，气缸内气体膨胀，故该
冲程是做功冲程。
[2]汽油机转速为3000r/min=50r/s，说明每秒钟飞轮转过50转，完成的工作循环数是
即1 s 内汽油机完成25个工作循环，对外做功25次。
5. 小明同学两次水平拉动同一物体在同一水平面上做匀速直线运动，两次物体运动的 图象如图所示，
根据图象，两次物体所受的拉力F______F；两次拉力对物体做功的功率P______P。（均选填“>”
1 2 1 2
“<”或“=”）【答案】 (1). = (2). >
【解析】

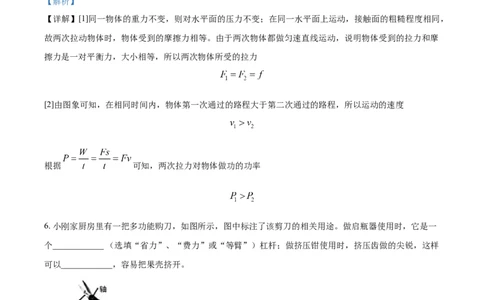

【详解】[1]同一物体的重力不变，则对水平面的压力不变；在同一水平面上运动，接触面的粗糙程度相同，
故两次拉动物体时，物体受到的摩擦力相等。由于两次物体都做匀速直线运动，说明物体受到的拉力和摩
擦力是一对平衡力，大小相等，所以两次物体所受的拉力
[2]由图象可知，在相同时间内，物体第一次通过的路程大于第二次通过的路程，所以运动的速度
根据 可知，两次拉力对物体做功的功率
6. 小刚家厨房里有一把多功能购刀，如图所示，图中标注了该剪刀的相关用途。做启瓶器使用时，它是一
个____________ （选填“省力”、“费力”或“等臂”）杠杆；做挤压钳使用时，挤压齿做的尖锐，这样
可以____________，容易把果壳挤开。
【答案】 (1). 省力 (2). 增大压强
【解析】
【详解】[1]多功能剪刀的不同部位有不同的用途，做启瓶器使用时，动力臂大于阻力臂，是一个省力杠杆；
[2]做挤压钳使用时，挤压齿尖锐，是在压力一定的条件下，减小受力面积来增大压强，容易把果壳挤开。7. 如图是我国早期的指南针——司南，它的S极与条形磁铁的 极将相互________（选填“排斥”或“吸
引”）。2018年5月21日，我国发射了一颗名叫“鹊桥”的中继卫星。该卫星绕地匀速运动的过程中运动状
态________（选填“不变”或“改变”）。
【答案】 (1). 吸引 (2). 改变
【解析】
【详解】[1]司南的S极与条形磁铁的N极靠近时，它们是异名磁极，会互相吸引。
[2]卫星绕地球匀速运动的过程中，速度的方向发生了改变，因此运动状态改变。

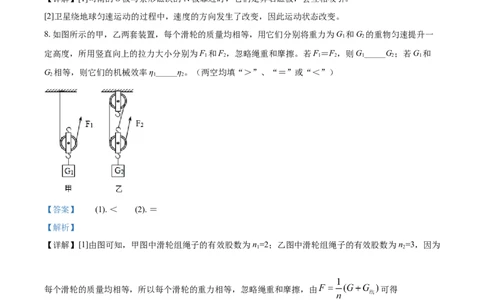

8. 如图所示的甲，乙两套装置，每个滑轮的质量均相等，用它们分别将重力为G 和G 的重物匀速提升一
1 2
定高度，所用竖直向上的拉力大小分别为F 和F，忽略绳重和摩擦。若F＝F，则G_____G；若G 和
1 2 1 2 1 2 1
G 相等，则它们的机械效率η_____η。（两空均填“＞”、“＝”或“＜”）
2 1 2
【答案】 (1). ＜ (2). ＝
【解析】
【详解】[1]由图可知，甲图中滑轮组绳子的有效股数为n=2；乙图中滑轮组绳子的有效股数为n=3，因为
1 2
每个滑轮的质量均相等，所以每个滑轮的重力相等，忽略绳重和摩擦，由 可得
G=2F-G ，G=3F-G
1 1 动 2 2 动
因为
F=F
1 2
所以
G＜G
1 2
[2]比较甲、乙两个滑轮组可知，动滑轮重相同，提升的物体重和高度相同
W =G h，W =G h
额 轮 有用 物利用滑轮组做的有用功相同、额外功相同，总功相同，根据 可知，两个滑轮组的机械效率相同，
即
η =η
甲 乙
9. 如图甲所示电路，电源电压保持不变．闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中,、
的I-U关系图象如图所示．
(1)电源电压．
(2) 的阻值．
(3)滑动变阻器 的最大阻值．
【答案】18V 20Ω 70Ω
【解析】
【详解】由电路图可知,R 与R 串联,电压表V 测R 两端的电压,V 测R 两端的电压，电流表测电路中的电
1 2 1 1 2 2
流． (1)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知,电路中的最小电流I
＝0.2A,R 两端的电压U＝4V,R 两端的电压U＝14V，因串联电路中总电压等于各分电压之和，所以，电源
1 1 2 2
电压： U＝U+U ＝14V+4V＝18V；由I＝ 可得,定值电阻R 的阻值： R ＝ ＝20Ω, 滑动变阻
1 2 1 1
器的最大阻值 R＝ ＝70Ω．
2
10. 如图 是小明家中的部分电路，开始时各部分工作正常，将电饭锅的插头插入三孔插座后，正在烧水的
电热壶突然不能工作，但电灯仍正常工作．拔出电饭锅的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，可以判断用手接触电路中的D点，他 ________触电（选填“会”或“不
会”），该电路中的故障是 ________之间断路．
【答案】 (1). 会 (2). CD
【解析】
根据题意，将电饭锅的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作．说明
电路中出现断路，且断路点在AB部分或ＣD部分；
把测电笔分别插入插座的左、右孔，氖管均能发光，说明D点通过电热壶到火线是连通的，故断路点在CD
之间；
因为D点与火线连通，用手接触电路中的D点，他会触电．
二、选择题（共26分，第11-16小题，只有一个正确答案，每小题3分；第17、18小题为不
定项选择题，每小题3分，全部选择正确得4分，不定项选择正确但不全得1分，不选多选
或错选得0分）
11. 下列估测结果符合实际的是
A. 六月份泰州的平均气温约为50℃
B. 一枚1元人民币硬币的质量大约6g
C. 中学生课桌的高度约为80mm
D. 家用LED节能灯的电功率约为200W
【答案】B
【解析】
【详解】A. 六月份泰州的平均气温约为25℃左右，故不符合实际；
B. 一枚1元人民币硬币的质量大约6g，符合实际；
C. 中学生课桌高度大约为70cm，80mm仅为8cm，故不符合实际；
D. 一般来说，家用的LED灯泡功率为13W~50W，故不符合实际；
12. 如图所示，用弹簧测力计拉着木块在水平面上做匀速直线运动，下列说法正确的是（ ）
A. 木块受到的摩擦力和弹簧测力计对木块的拉力是一对平衡力
B. 木块对弹簧测力计的拉力和弹簧测力计对木块的拉力是一对平衡力C. 木块对水平面的压力和水平面对木块的支持力是一对相互作用力
D. 木块对弹簧测力计的拉力和手对弹簧测力计的拉力是一对相互作用力
【答案】C
【解析】
【详解】A．弹簧测力计对木块的拉力与木块受到的摩擦力不在同一直线上，所以木块受到的摩擦力和弹
簧测力计对木块的拉力不是一对平衡力；
B．木块对弹簧测力计的拉力和弹簧测力计对木块的拉力没有作用在同一物体上，不是一对平衡力；
的
C．木块对水平面 压力和水平面对木块的支持力分别作用在两个物体上，等大、反向、共线，是一对相
互作用力；
D．木块对弹簧测力计的拉力和手对弹簧测力计的拉力作用在同一物体上，大小相等，方向相反，并且作
用在同一直线上，是一对平衡力。
故选C。
13. 如图所示的光现象中，由于光的反射形成的是（ ）
A. 烛焰通过小孔形成“倒像”
B. 故宫角楼在水中形成“倒像”
C. 景物通过水晶球形成“倒像”
D. 字母通过晶状体形成“倒像”
【答案】B
【解析】
【分析】
本题考查光现象的辨析。【详解】A．小孔成像是光的直线传播，故A项不符合题意；
的
B．水中 倒像是平面镜成像，属于光的反射，故B项符合题意；
CD．通过水晶球成的倒像和晶状体成的倒像，这都是凸透镜成像形成的，属于光的折射，故CD项不符合
题意。
故选B。
14. 盛一盆水，在盆里放两块高出水面的砖头，砖头上搁一只比盆小一点的篮子。篮子里有剩饭、剩菜，
再把一个吸水性好的纱布袋罩在篮子上，并使袋口的边缘浸入水里（图所示），就做成了一个简易冰箱。
把它放在通风的地方，即使经过一天时间，里面的饭菜也不会变质。下列关于简易冰箱制冷原理的分析中
正确的是（ ）
①纱布有较好的吸水性，可以增大水的蒸发面积；
②放在通风的地方，可以加快水的蒸发；
③水蒸发时吸热，可以使食物的温度降低；
④提高水的温度，可以加快水的蒸发。
A. ①② B. ②③ C. ①②③ D. ①②③④
【答案】C
【解析】
【分析】
本题考查影响蒸发快慢的因素。根据影响蒸发快慢的因素分析求解。
【详解】液体蒸发吸热可以使物体的温度降低，而影响蒸发快慢的因素有温度、湿度、液体的表面积、液
体表面上方的空气流动的速度等。
①纱布有较好的吸水性，可以增大水的蒸发面积，加快水的蒸发，所以①分析正确；
②放在通风的地方，加快液体表面上方的空气流动速度，加快水的蒸发，所以②分析正确；
③液体水蒸发时从周围吸收热量，可以使食物的温度降低，所以③分析正确；
④提高水的温度，虽然水的蒸发加快了，但是不能起到制冷的作用了。
故选C。
的
15. 甲、乙两个圆柱形容器完全相同，静止放在水平桌面上，容器中分别盛有体积相同 A、B两种液体，
将一个小球先后放入两个容器中，静止时，小球在甲容器中漂浮，在乙容器中沉底，如图所示。若A、B液体的密度分别为ρ 、ρ ，小球在AB液体中所受浮力分别为F、F ，A、B液体对容器底部的压强分别为
A B A B
p 、p ，甲、乙两个容器对桌面的压强分别为p 、p ，则下列判断中正确的是（ ）
A B 甲 乙
A. ρ ＜ρ B. F＝F C. p ＞p D. p ＜p
A B A B A B 甲 乙
【答案】C
【解析】
【详解】A．小球在甲容器中漂浮，所以
ρ ＞ρ
A 物
在乙容器中沉底
ρ ＜ρ
B 物
所以
ρ ＞ρ
A B
故A错误；
B．小球在甲容器中漂浮，所以
F=G
A 物
在乙容器中沉底，所以
F ＜G
B 物
所以
F＞F
A B
故B错误；
C．由于容器中分别盛有体积相同的A、B两种液体，所以
V =V
A B
由A选项可知
ρ ＞ρ
A B
根据m=ρV可得
m ＞m
A B
根据G=mg可得
G ＞G
A B所以A液体对容器底部的压力比较大，由于容器的底面积相同，根据 可知底面积一定时，压力大的
压强大，所以A液体对容器底部的压强大，即
p ＞p
A B
故C正确；
D、由C选项可知
G ＞G
A B
所以A容器对地面的压力较大，由于容器的底面积相同，根据 可知底面积一定时，压力大的压强大，
所以装液体A的容器对地面的压强大，即
p ＞p
甲 乙
故D错误。
故选C。
16. 如图所示，是电流表的原理图。在电流表中有许多匝金属线圈被悬置在磁体的两极之间，金属线圈连
接到一根指针和一只弹簧上。当电流通过导线时，电流就产生了磁场，这个磁场和磁体的磁场发生相互作
用，引起金属线圈和指针偏转，如图所示的现象中与电流表原理相同的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】由题知，电流表的工作原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，
其转动的幅度越大；因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A．A图是磁体利用同名磁极相互排斥的原理，与电流表的工作原理无关，故A不符合题意；
B．B图是根据同种电荷相互排斥的原理发生转动，与电流表的工作原理无关，故B不符合题意；
C．C图是研究通电导体在磁场中受力而运动的实验，是电动机的原理图，并且电流越大，线圈受到的力越大，其转动的幅度越大；与电流表的工作原理相同，故C符合题意；
D．D图是研究电磁感应现象的实验，与电流表的工作原理无关，故D不符合题意。
故选C。
17. 投掷实心球是宜春市2020年体育中考选考项目之一。投球过程中，若不计空气阻力，球从离手到落地
前的过程中，如图所示关于其动能、势能和机械能的大小分别随时间变化的曲线，正确的是（ ）
A. B. C. D.
【答案】BCD
【解析】
【详解】AB．小球上升过程中，速度越来越小，动能越来越小，当上升到最高点时，速度最小，动能最小，
下落过程中，速度越来越大，动能越来越大。所以动能是先减小，上升到最高点速度最小，动能最小，后
又增大，故A错误，B正确；
C．小球上升的过程中，高度越来越大，重力势能越来越大，当上升到最高点时，高度最高，重力势能最
大，下落的过程中，高度越来越小，最后落地，重力势能越来越小，直到为零，故C正确；
D．由于不计空气阻力，所以机械能守恒，故机械不变，故D正确。
故选BCD。
18. 甲、乙两只白炽灯的铭牌如图所示，下列分析正确的是（ ）
A. 若灯丝的材料、长度相同，乙灯的灯丝比甲灯的灯丝粗
B. 若将两灯串联接入电压为220V的电路，甲灯比乙灯亮
C. 若将两灯分别接入电压为220V 的电路，乙灯消耗的电能多
D. 若将两灯串联，只要电源电压适当，甲、乙两灯就能同时正常发光
【答案】AB
【解析】【详解】A．由 可得 ，所以可知额定电压相同时，额定功率大的灯泡，电阻小；乙灯的
额定功率大，则乙灯灯丝电阻小；若灯丝的材料、长度相同，根据导体电阻与横截面积的关系可知，乙灯
的灯丝比甲灯的灯丝粗；故A正确；
B．若将两灯串联接入电压为220V的电路，根据串联电路的电流特点，可知两灯泡的电流相等；因为甲灯
的电阻比乙灯大，根据欧姆定律U=IR可得，甲灯的电压大于乙灯的电压；根据功率公式P=UI可知，甲
灯实际功率大，甲灯比乙灯亮，故B正确；
C．若将两灯分别接入电压为220V的电路，两灯均正常发光，但不知道通电时间，则根据W=Pt可知无法
判断消耗电能的多少，故C错误；
D．若将两灯串联，由于串联电路的电流处处相等，且两灯的电阻不同，则甲、乙两灯两端的电压不同，
则无法同时达到相同的额定电压值，故不能同时正常发光，故D错误。
故选AB。
三、简答题与计算题（共26分，第19题5分，第20题6分，第21题7分，第22题8分）
19. 如图甲所示，用吸管吸饮料，能够使吸管中的液面上升。图乙往吸管中吹气，也能够使吸管中的液面
上升。请简述这两种方法使液面上升的原因。
【答案】见解析
【解析】
【详解】甲图用吸管吸饮料时，嘴吸走管中的空气，使吸管内的气体压强小于液面上方的大气压强，于是
饮料在大气压的作用下沿吸管液面上升；图乙用嘴吹气时，吸管上方的空气流速加快，压强变小，小于水
面上方的大气压，所以，吸管中的液面上升。
20. 如图所示，在水平桌面上放置一个体积为20cm3、重为1.8N的小球，小球处于静止状态。旁边的桌面
上放置一个平底薄塑料杯（重力忽略不计），高为0.1m，杯中装满水，水重为3N。（g=10N/kg）求：
（1）画出小球静止在水平桌面时的受力示意图；
（2）小球对水平桌面的压力；
（3）杯中水对杯底的压强；
（4）把小球缓慢的放入水中，当小球再次静止时，杯子对桌面的压力增加了多少牛？【答案】(1) ；(2) ；(3) ；(4)
【解析】
【详解】(1)小球静止在水平桌面时，受到重力的作用，作用点在球心，方向竖直向下，还有桌面的支持力
的作用，作用点也在球心，方向竖直向上，如下图所示；
(2)由于小球处于静止状态，小球对水平桌面的压力等于其自身的重力，即
(3)由于杯中装满水，水的高度是0.1m，那么杯中水对杯底的压强是
(4)把小球缓慢的放入水中，当小球再次静止时，假设小球是漂浮，那么可知
可解得 ，这个体积大于小球的体积，所以小球不可能是漂浮；
假设小球是悬浮，那么
这个浮力小于重力，那么小球不可能是悬浮；
那么小球只有沉底，根据阿基米德原理可知，小球所受的浮力大小等于它排开液体所受的重力，可知排开
的水重力是把小球缓慢的放入水中，当小球再次静止时，杯子对桌面的压力是
没放小球前，杯子对桌面的压力是 ，杯子对桌面的压力增加量是
答：(1)小球静止在水平桌面时的受力示意图如答案所示；(2)小球对水平桌面的压力是 ；(3)杯中水对
杯底的压强是 ；(4)把小球缓慢的放入水中，当小球再次静止时，杯子对桌面的压力增加了 。
21. 如图所示，电源电压恒为 4.5V，灯泡 L上标有“3V 1.5W”字样，滑动变阻器 R 上标有“15Ω 1A”字
2
样，定值电阻 R 阻值为 10Ω，电流表量程为 0—3A，电压表量程为 0—3V，不计温度对灯丝电阻的影响．
1
求：
（1）灯泡正常工作时电阻为多大；
（2）当开关 S、S、S 闭合，S 断开时，电路最小总功率为多大；
1 2 3
（3）当开关 S、S 闭合，S、S 断开时，在确保电路元件安全的情况下，滑动变阻器 R 的取值范围
3 1 2 2
【答案】（1）6Ω（2）3.375W（3）3Ω~12Ω
【解析】
【详解】（1）
（2）当开关 S、S、S 闭合，S 断开时，R、R 并联，灯泡短路，则要使功率最小，滑动变阻器应滑至最
1 2 3 1 2
大阻值15Ω处（3）当开关 S、S 闭合，S、S 断开时，灯泡L和R 串联，电压表测量滑动变阻器电压
3 1 2 2
则电路能承受最大电流为0.5A，对应电路电阻为
则R 最小为
2
电压表最大能承受电压为3V
则R 最大为
2
故R 范围为3Ω~12Ω
2
【点睛】抓住电表量程确定最大或最小电压电流值，不要忽视滑动变阻器及灯泡额定电流的影响．
22. 某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。其简化等效电
路如图所示，此时处于空挡位置。闭合开关S，旋钮绕P转动，实现挡位转换，旋至1挡位置时，R、R
1 2
同时工作，洗衣机处于加热状态；旋至2挡位置时，R 和电动机同时工作，洗衣机处于保温洗涤状态。R
2 1
和R 均为电热丝，其阻值不受温度影响， ，洗衣机主要参数如下表。（
2
）
(1)电热丝R 的阻值是多少？
2
(2)每次洗衣时，洗衣机内注入8kg水，在额定电压下对水加热，水温由20℃上升到50℃，洗衣机的加热
效率为60%，则洗衣机的加热时间是多少？
(3)若洗衣机处于保温洗涤状态时，干路中的电流为2A，则电动机的功率是多少？
××牌智能滚筒洗衣机
额定电压 220V
加热功率 2400W
设定温度 30℃~90℃
防电墙电阻【答案】(1)242Ω；(2)700s；(3)240W
【解析】
【详解】(1)由电路图可知，当旋钮旋至1档时，电热丝R 与R 并联，洗衣机处于加热状态，由表格数据
1 2
可知，加热功率P=2400W，电热丝R 的加热功率
1
P= =2200W
1
因总功率等于各电阻消耗功率之和，所以电热丝R 的加热功率
2
P=P-P=2400W-2200W=200W
2 1
则电热丝R 的阻值
2
R= =242Ω
2
(2)水吸收的热量
Q =c m (t-t)=4.2×l03J/(kg·℃)×8kg×(50℃-20℃)=1.008×l06J
吸 水 水 0
洗衣机消耗的电能
W= =1.68×106J
洗衣机的加热时间
=700s
(3)当旋钮旋至2档时，R 和电动机同时工作，洗衣机处于保温洗涤状态；与加热状态相比，R 两端的电压
2 2
不变，其功率仍然为200W，电路的总功率
P =UI=220V×2A=440W
总
电动机的功率
P =P -P=440W-200W=240W
电动机 总 2
答：(1)电热丝R 的阻值是242Ω；
2
(2)洗衣机的加热时间是700s；
(3)若洗衣机处于保温洗涤状态时，干路中的电流为2A，则电动机的功率是240W。四、实验与探究题（共28分，每小题7分）
23. 为了打赢这场新冠肺炎疫情阻击战，全国人民众志成城，驰援各类物资到疫情灾区，瑞瑞同学利用学
过的物理知识，对各类物资进行了硏究：
（一）医用口罩
医用口罩多采用一层或者多层非织造布复合制作而成，而口罩的“心脏”就是熔喷布，它是口罩中间的过
滤层，由聚丙烯制造而成，是一种静电纤维；当含有病毒的飞沫靠近熔喷布后，由于______，会被吸附在
表面，让病毒无法透过。
（二）酒精
浓度为75%的酒精可以破坏新型冠状病毒的脂质分子包膜，从而可以迅速杀灭病毒。酒精燃点__________
（选填“低”或“高”），容易发生________（选填一种物态变化），使用时要注意避开明火，也不宜大
面积喷洒太多酒精，这容易导致空气中的乙醇浓度升高，引起火灾。
（三）红外线测温仪
红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成其工作原理是接收人
体的红外线热辐射，通过光学系统聚焦到检测器上，检测器会把辐射功率转换为电信号，在电子屏幕上显
示出来。
(1)红外线是_________波中的一种，随着_______升高，物体的红外线热辐射能量越强，从而测温仪可以测
出不同人的体温；
(2)“通过光学系统聚焦到检测器上”，由此可推断，光学系统中用到了的光学元件是________。
（四）负压救护车
疑似病人确诊后通过负压救护车送到定点的医院接受治疗。负压救护车内的负压装置，使车内气压
__________（选填“高于”、“等于”或“低于”）车外气压，让空气只能由车外流向车内，再让受污染
的空气通过过滤装置过滤，最大限度地减少人员交叉感染的机率。
【答案】 (1). 带电物体能吸引轻小物体 (2). 低 (3). 汽化 (4). 电磁 (5). 温度 (6). 凸透
镜 (7). 低于
【解析】
【详解】[1]由聚丙烯制造而成，是一种静电纤维，带有电，因为带电体具有吸引轻小物体的能力，所以能
吸引病毒的飞沫。
[2]酒精使用时要注意避开明火，所以燃点较低。
[3]酒精吸收空气中的热量，容易发生汽化。
[4]光属于电磁波，红外线也是电磁波的一种。
[5]物体温度越高，辐射出的红外线越强。
[6] “通过光学系统聚焦到检测器上”，即利用凸透镜对光的会聚能力。[7]车内气压小于外界气压，因为流速大的地方压强小，所以病毒分子不容易扩撒到外界。
24. 在测量石块密度的实验中，小聪同学一组的具体操作如下：
测量前他将天平放在水平桌面上，然后进行天平横梁平衡的调节。调节完成后指针静止时的位置如图甲所
示。
（1）请你指出小聪调节天平横梁平衡的过程中遗漏的操作步骤：_______。
（2）完成遗漏的操作步骤后，为了调节横梁平衡，他需向_______(选填“左”或“右”)调节平衡螺母才
能使天平平衡；
（3）用调节好的天平测石块的质量，天平平衡时，砝码的质量及游码在标尺上的位置如图乙所示，则石
块的质量为_____g，用量筒测得石块的体积如图丙所示，由此可算得其的密度为_______kg/m3。
（4）小聪根据所测数据，在下图上描出一个对应的点A，接着他又换用另一石块重复上述实验，将所测
数据在图上又描出了另一个对应的点B，若 、 分别代表石块和另一石块的密度，则 ________
（选填“＞”、“＝”或“＜”）。
（5）对实验进行评估时，下列分析正确的是______。
A．先测石块体积，后测石块质量，测出的密度偏小
B．先测石决体积，后测石块质量，测出的密度偏大
（6）小华同学组调节天平平衡时，无论怎样调节指针都偏左，小华想了个办法：往右盘放了一个合适的
小橡皮，再调节平衡螺母，终于使天平平衡，完成了实验，可是同学们认为这样误差会很大。若操作都正
确，你认为测量结果________（选填“偏大”“偏小”或“仍然准确”）。
【答案】 (1). 游码归零（合理即可） (2). 右 (3). 62 (4). 3.1×103 (5). < (6). B (7). 仍然准确
【解析】
【详解】(1)[1] 使用天平时，应先把游码移到标尺的零刻度线处，即游码归零，再调节平衡螺母使天平平
衡，而小明调节天平横梁平衡的过程中遗漏了游码归零这一步骤。
(2)[2] 甲图中没有将游码移至零刻度线，横梁就平衡了，如果将游码调零，则指针会偏向分度盘左侧，此
时要使横梁平衡，则应将平衡螺母向右调节。
(3)[3]由图乙可知石块的质量为
[4]由量筒读数可知石块的体积为
根据密度公式 可知，石块的密度为
(4)[5] 同种物质的质量与体积的比值为一个定值，即质量与体积的图象为一条过原点的直线，根据A、B两
个点分别做出图象，如图所示：
由图可知，当体积相同时，A的质量小于B的质量，故 。
(5)[6]先测石块体积，后测石块质量，取出石块时，由于石块上沾有水，则测得的质量偏大，而体积测量值
是准确的，由密度公式可知，所测出的密度偏大。故B正确。
(6)[7]天平是一个等臂杠杆，测量质量之前需要对天平进行调节是天平平衡，往右盘放了一个合适的小橡皮
就相当于把平衡螺母往右调节使天平平衡然后再使用天平对结果是没有影响的。
25. 小明在探究“杠杆平衡条件”的实验中：(1)小明实验前发现杠杆左端低右端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向_____调节。
小明调节杠杆在水平位置平衡的主要目的是_____；
(2)如图甲所示，小明在杠杆左边A处挂了4个1N的钩码，要使杠杆在水平位置平衡，应在杠杆右边B处
挂了6个重0.5N的钩码，使杠杆在水平位置平衡，小明根据这次试验得出结论“动力×动力臂＝阻力×阻力
臂”。小明实验中的不妥之处是_____；
(3)小明用弹簧测力计在B点_____拉（如图甲），才可以在杠杆上直接读出动力臂；
(4)如图乙所示，某同学不改变拉力方向把杠杆由图乙的位置缓慢拉到图丙的位置时，弹簧秤的示数将
_____。（选填变大/变小/不变，设杠杆质地均匀，支点恰好在杠杆的中心，并且不计支点处摩擦）
(5)小明继续研究杠杆的机械效率，他们用轻绳悬挂杠杆一端的O点作为支点，在B点用轻绳悬挂总重为G
的钩码，在A点用轻绳竖直悬挂一个弹簧测力计测拉力F，装置如图丁所示，使杠杆缓慢匀速上升，用刻
度尺分别测出A、B两点上升的高度为h、h；则：
1 2
①杠杆机械效率的表达式为η＝_____。（用测量的物理量符号表示）
②若只将测力计的悬挂点由A移至C点，O、B位置不变，仍将钩码提升相同的高度，则杠杆的机械效率
将_____（选填变大/变小/不变）。
【答案】 (1). 右 (2). 一是避免杠杆重力对杠杆转动的影响，二是便于测量力臂的长度 (3). 实验
次数太少，结论可能有偶然性 (4). 竖直向下 (5). 不变 (6). ×100% (7). 不变
【解析】
【详解】(1)[1][2]杠杆左端低右端高，则重心应向右移动，要使它在水平位置平衡，应将杠杆右端的平衡
螺母向右端调节；使杠杆在水平位置平衡的目的有两个：一是避免杠杆重力对杠杆转动的影响；二是便于
测量力臂的长度。
(2)[3]实验次数太少可能导致实验结论错误，因此小明实验中的不妥之处是：实验次数太少，结论可能有偶
然性.
(3)[4]如图甲，根据力与力臂的关系，小明用弹簧测力计在B点竖直向下拉时，才可以在杠杆上直接读出动
力臂。
的
(4)[5]做实验时，如图丙所示 杠杆已达到平衡。当杠杆由图乙的位置变成图丙的位置时，其动力臂、阻力臂的比值是不变的，所以在阻力不变的情况下，动力是不变的。
(5)①[6]有用功为W =Gh ，总功W =Fh，则机械效率的表达式
有 1 总 2
η=
②[7]杠杆提升钩码时，对钩码做有用功，克服杠杆重做额外功
W +W =W
有 额 总
设杠杆重心升高的距离为h，所以
Gh +G h=Fh
1 杠 2
G不变，h 不变，G 不变，若只将测力计的悬挂点由A移至C点，钩码还升高相同的高度，杠杆上旋的角
1 杠
度不变，杠杆升高的距离h不变，所以Gh +G h不变，所以Fh 也不变。
1 杠 2
26. 某实验小组的同学利用图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额
定电压是2.5V；
(1)该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；
（ ）
(2)正确连接电路后，用开关进行试触，发现电流表指针不偏转，而电压表指针明显偏转。故障原因可能
是__________断路（填“电流表”、“滑动变阻器”或“小灯泡”）；
(3)排除故障后，按正确的步骤进行实验。小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定
功率是_________W，此时小灯泡的电阻是________ Ω（结果保留两位小数）；
(4)继续调节滑动变阻器，让小灯泡逐渐变亮，这段时间内，若小灯泡电阻变化量的绝对值是△R，滑动
1
变阻器接入电路的电阻变化量的绝对值是 R，则 R 和 R 大小关系正确的是______（填字母标号）；
2 1 2
A. R> R B. R= R C. R< R D.无法比较
1 2 1 2 1 2
(5)连续四次实验后，测得的数据和观察到的现象如下表所示：
实验次数 电压U/V 电流I/A 电功率P/W 小灯泡发光情况
1 1.5 0.24 很暗
2 2 较暗
3 2.5 0.28 很亮
4 3 0.31 很亮
通过实验发现，小灯泡两端的______越大，电功率越大，灯泡越_______。
【答案】 (1). (2). 小灯泡 (3). 0.65
(4). 9.62 (5). C (6). 电压 (7). 亮
【解析】
【详解】(1)[1]开关应与灯泡串联，电压表应与灯泡并联，则错误连线为滑动变阻器与灯泡之间的连线，修
改如下
(2)[2]试触时电流表指针不偏转，则电路可能为断路，电压表指针明显偏转，则故障可能为电压表所测用电
器断路，即小灯泡断路。(3)[3][4]如图乙，电流表接小量程，则读数为0.26A，则小灯泡额定功率为
P =U I =2.5V×0.26A=0.65W
额 额 额
此时小灯泡电阻为
(4)[5]调节滑动变阻器，让小灯泡逐渐变亮，则可知电路电流变大，由欧姆定律可知电路总电阻变小，由于
小灯泡变亮，则小灯泡两端电压变大，根据小灯泡灯丝电阻受温度影响可知，此时小灯泡灯丝电阻变大，
由于总电阻变小，则滑动变阻器电阻减小量大于小灯泡灯丝电阻增加量，即 R< R，故选C。
1 2
(5)[6][7]由P=UI结合表格数据计算可知，小灯泡两端电压越大，电功率越大，对应小灯泡发光情况可知，
灯泡亮度越亮。
