潢川县 2020 年九年级毕业测试试题物理
一、填空题
1.如图为我国电视播放的我国首批女子仪仗队训练时的画面，队员们之所以能够站的这么整齐是利用了光
的____原理，她们在行走过程中以其中一名队员为参照物，其他队员是___（选填“运动”或“静止”）
的，我们从电视中看到的五颜六色的画面都是由____三种颜色的色光混合而成的．
【答案】 (1). 直线传播 (2). 静止 (3). 红、绿、蓝
【解析】
【详解】[1]女子仪仗队训练时的画面，队员们之所以能够站的这么整齐是利用了光的直线传播原理。
[2]她们在行走过程中以其中一名队员为参照物，其他队员和所选的队员之间没有位置的变化，所以其他队
员以其中一名队员为参照物是静止的。
[3]彩色电视画面的颜色是由红、绿、蓝三种色光合成的。

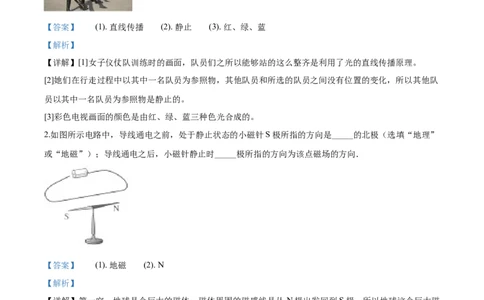

2.如图所示电路中，导线通电之前，处于静止状态的小磁针S极所指的方向是_____的北极（选填“地理”
或“地磁”）；导线通电之后，小磁针静止时_____极所指的方向为该点磁场的方向．
【答案】 (1). 地磁 (2). N
【解析】
【详解】第一空．地球是个巨大的磁体，磁体周围的磁感线是从 N极出发回到S极，所以地球这个巨大磁
体周围的小磁针N极指向地磁S极，指向地理北极附近，小磁针的S极指向地磁N极，指向地理南极附近；
第二空．磁体周围的磁感线方向、磁场方向、小磁针静止时N极所指的方向为该点磁场的方向，三个方向
是一致的．
3.如图所示，两个相同的弹簧测力计，上端固定在同一高度，下端分别悬挂两个完全相同的柱形金属块，
在其正下方同一水平面上放置两个完全相同的圆柱形容器，分别向甲、乙两个容器中缓慢注入水和盐水，
当两个金属块各有一部分浸入液体中，且两个弹簧测力计的示数相等时，两个金属块下表面所受的液体压强的大小关系为P ___ P ，两个容器底受到的液体压强的大小关系为P _____P 。
甲 乙 水 盐水
【答案】 (1). = (2). ＜
【解析】

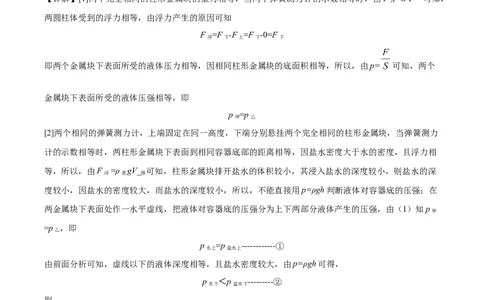

【详解】[1]两个完全相同的柱形金属块的重力相等，当两个弹簧测力计的示数相等时，由F =G-F′可知，
浮
两圆柱体受到的浮力相等，由浮力产生的原因可知
F =F -F =F -0=F
浮 下 上 下 下
即两个金属块下表面所受的液体压力相等，因相同柱形金属块的底面积相等，所以，由p= 可知，两个
金属块下表面所受的液体压强相等，即
p =p
甲 乙
[2]两个相同的弹簧测力计，上端固定在同一高度，下端分别悬挂两个完全相同的柱形金属块，当弹簧测力
计的示数相等时，两柱形金属块下表面到相同容器底部的距离相等，因盐水密度大于水的密度，且浮力相
等，所以，由F =ρ gV_ 可知，柱形金属块排开盐水的体积较小，其浸入盐水的深度较小，则盐水的深
浮 夜 排
度较小，因盐水的密度较大，而盐水的深度较小，所以，不能直接用p=ρgh判断液体对容器底的压强；在
两金属块下表面处作一水平虚线，把液体对容器底的压强分为上下两部分液体产生的压强，由（1）知p
甲
=p ，即
乙
p =p ------------①
水上 盐水上
由前面分析可知，虚线以下的液体深度相等，且盐水密度较大，由p=ρgh可得，
p ＜p ---------②
水下 盐水下
则
p +p ＜p +p
水上 水下 盐水上 盐水下
即
p ＜p
水 盐水
4.如图所示，物体 A 重 100 N，物体 B 重 10 N，此时 A 沿着水平桌面以 0.2 m/s 的速度向右做匀速直线运
动（不 计摩擦、绳重及滑轮重），那么物体 B 匀速下降的速度是_____ m/s，物体 A 与水平面间的摩擦力
是_____ N，10 s 内物体 A 受到的拉力做功______J．【答案】 (1). 0.4 (2). 20 (3). 40
【解析】
【详解】第一空． 由图可知：n=2，v =0.2m/s，则物体B下滑的速度为v =2v =2×0.2m/s=0.4m/s.；
A B A
第二空．不计摩擦、绳重及滑轮重,F= f，所以，物体A受到的水平向左的摩擦力f=2F=2×10N=20N；
第三空． 绳端对物体A的拉力F=G =10N，10s内绳子自由端移动的距离s=v t=0.4m/s×10s=4m，则10s内，
B B
使物体A向右运动的拉力做功W=Fs=10N×4m=40J．
5.如图所示电路中，L标有“3V 1.5W”字样．当S1、S3闭合，S2断开时，L正常发光，当S2闭合，S1、S3
断开时，电流表示数为0.2A．则R的电阻为________Ω，此时灯L两端的电压时_______V．
【答案】 (1). 9 (2). 1.2
【解析】
【详解】（1）当S、S 闭合，S 断开时，电灯与电阻并联，由灯泡正常工作，得电源的电压
1 3 2
灯泡的电阻
（2）当S 闭合，S、S 断开时，电灯与电阻串联，电路的总电阻
2 1 3
灯泡两端的电压6.小丽站在游泳池外,用已经调好的照相机将无水游泳池底部一个美丽的图案拍摄下来，当游泳池里装满水
后,她仍想用此照相机拍到这个图案清晰的照片,在保持照相机镜头不动的情况下,她应该使照相机的位置
________(选填“远离”或“靠近”)游泳池,你的理由是________.
【答案】 (1). 远离 (2). 装满水后看起来变浅相当于物体变近了
【解析】
【详解】[1][2]当游泳池里装满水后，水池底部的这个美丽的图案，由于光的折射看起来比实际位置偏高，
此图案相对人来说变近了，如果小丽仍然想用此照相机拍到这个图案清晰的照片，根据凸透镜成实像时，
物远像近像变小，可知，要想像变小，他应该调整照相机，使照相机远离水池底部的图案。
二、选择题

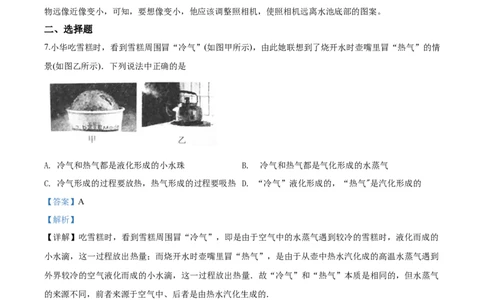

7.小华吃雪糕时，看到雪糕周围冒“冷气”(如图甲所示)，由此她联想到了烧开水时壶嘴里冒“热气”的情
景(如图乙所示)．下列说法中正确的是
A. 冷气和热气都是液化形成的小水珠 B. 冷气和热气都是气化形成的水蒸气
C. 冷气形成的过程要放热，热气形成的过程要吸热 D. “冷气”液化形成的，“热气"是汽化形成的
【答案】A
【解析】
【详解】吃雪糕时，看到雪糕周围冒“冷气”，即是由于空气中的水蒸气遇到较冷的雪糕时，液化而成的
小水滴，这一过程放出热量；而烧开水时壶嘴里冒“热气”，是由于从壶中热水汽化成的高温水蒸气遇到
外界较冷的空气液化而成的小水滴，这一过程放出热量．故“冷气”和“热气”本质是相同的，但水蒸气
的来源不同，前者来源于空气中、后者是由热水汽化生成的．
故选A.
8.下列关于声现象的说法中，错误的是 （ ）
A. 声音的响度与声源的振幅有关
B. “男高音”和“引吭高歌”中的“高”都是指音调高
C. 从不同角度讲，同一声音可能是乐音，也可能是噪声
D. 超声波体内碎石利用了声波能传递能量的性质
【答案】B【解析】
【详解】A．响度指声音的强弱，是由振动的振幅决定的，故A正确，A不符合题意；
B．“引吭高歌”中的“高”是指声音的响度大，不是指声音的音调高，故B错误，B符合题意；
C．从环保角度出发，再动听的乐音如果妨碍人们正常工作、学习和休息就成为噪声，所以乐器发出的声
音可以是乐音也可以是噪声，故C正确，C不符合题意；
D．超声波体外碎石表明声波能传递能量，故D正确，D不符合题意。
故选B。
9.关于光现象，下列说法中正确的是（ ）
A. 矫正远视眼需要佩戴合适的凹透镜
B. 人站在穿衣镜前看到自己在镜中的像是实像
C. 用照相机拍照时，景物应位于照相机镜头的二倍焦距以内
D. 待观察物体通过显微镜的物镜在目镜的焦点附近生成一个倒立、放大的实像
【答案】D
【解析】
【详解】A．远视眼是晶状体的曲度变小，会聚能力减弱，即折光能力较差，应佩戴会聚透镜，因此远视
眼的矫正是佩戴合适的凸透镜，故A错误；
B．穿衣镜是平面镜，人站在穿衣镜前看到自己在镜中的像是正立等大的虚像，故B错误；
C．照相机是根据物距大于2倍焦距时，凸透镜成倒立缩小实像的原理制成的，故照相时，被照者应站在
镜头二倍焦距之外，故C错误；
D．显微镜的物镜相当于投影仪，物体通过显微镜的物镜成一个倒立、放大的实像，故D正确．
10. 下列有关温度、内能和热量的说法中，正确的是（ ）
A. 物体的温度不变，它的内能一定不变
.
B 物体内能增加，它一定吸收了热量
C. 物体放出了热量，它的温度一定降低
D. 物体温度降低，它的内能一定减少
【答案】D
【解析】
试题分析：内能是物体内所有分子热运动的动能与分子势能的总和，内能的大小与分子的个数、分子的热
运动和分子间的相互作用情况有关，物体的温度不变，它的内能可能改变（如熔化和凝固）．物体温度降
低，它的内能一定减少．改变物体内能的两种方式：做功和热传递．物体的内能发生变化，可能表现在物
体的温度变化，也可能是状态的变化．物体放出了热量，它的温度不一定降低（如凝固时温度不变）．物
体内能增加可能是通过做功的方式增加的，也有可能是通过热传递的方式．故选D正确．考点：温度、内能和热量的关系
11.如图所示,斜面高2m、长4m,小明用平行于斜面的拉力F,将重400N的物体从斜面底端拉到顶端,已知拉
力F=250N.对此过程,下列结果中正确的是（ ）
A. 有用功为1000J B. 总功为1600J
C. 额外功为200J D. 机械效率为60%
【答案】C
【解析】
【详解】A．小明对物体做的有用功：W =Gh=400N×2m=800J.故A错误；
有
B．小明对物体做的总功：W =Fs=250N×4m=1000J；故B错误；
总
C．小明做的额外功为：W额= W W =1000J 800J=200J；故C正确；
总 有
D．斜面的机械效率：η= ×100%= ×100%≈80%.故D错误．
12.如图所示的家庭电路中，有两个器件连接错误，它们是
A. 带开关的灯泡和三孔插座
B. 带开关的灯泡和带熔丝的两孔插座
C. 闸刀开关和带开关的灯泡
D. 闸刀开关和三孔插座
【答案】A
【解析】
【详解】经分析，带开关的灯泡连接错误，火线直接进入灯泡，开关接在灯泡和零线之间，这样在断开开
关，火线和灯泡还是相连的，接触灯泡时，容易发生触电事故．
三孔插座连接错误，三孔插座的上孔和左孔连线颠倒了．
故选A．
13.如图所示，水平桌面上有两个相同的容器甲和乙，分别盛有质量相等的不同液体，将同种材料制成的两
个实心 球 a、b（Va＞Vb）分别放入两容器中，静止时，a 球漂浮，b 球悬浮，下列说法中正确的是A. a 球受到的浮力大于 b 球受到的浮力
B. 放入两球后，液体对容器底的压强相等
C. 甲容器中液体的密度大于乙容器中液体的密度
D. 放入两球后，两容器对桌面的压力相等
【答案】AC
【解析】
【详解】A．同种材料制成的两个实心 球 a、b（Va＞V），则Ga＞G，甲图，小球a漂浮，浮力等于重力，
b b
即F =Ga；乙图，小球b悬浮，浮力等于重力，即F =G，所以a 球受到的浮力大于 b 球受到的浮力，故
甲 乙 b
A正确；
B．放小球之前，液体质量相等，所以液体的重力相同，即液体对容器底的压力相等，又因为S相同，根
据p= 可知：液体对容器底的压强相等，放入小球以后，由于小球所受浮力不同，所以两容器底部增加
压力不同，而受力面积S没变，所以此时容器底部所受压强不同，故B错误；
C．a漂浮，所以甲中液体的密度大于小球的密度，b悬浮，所以乙中液体的密度等于小球的密度，故C正
确；
D．两容器质量相同，则容器的重力相同，液体质量相同，其重力也相等，小球的重力Ga>G，
b
两容器对桌面的压力分别为F =G +G +Ga,
甲 器 液
F =G +G +G，所以F >F ，故D错误．
乙 器 液 b 甲 乙
14.小明利用如图所示的电路进行实验探究，电源电压保持不变，R 为定值电阻，a、b之间接入电阻箱
0
（未画出），当逐渐增大电阻箱接入电路的阻值时，下列说法正确的是（ ）
A. 电流表示数变小 B. 电压表示数变大
C. 电压表示数与电流表示数的比值变大 D. R 消耗的电功率变小
0【答案】AD
【解析】
【详解】AB．由题可知，电阻箱与电阻R 串联，电压表测量R 的电压，电流表测量电路中电流。当逐渐
0 0
增大电阻箱接入电路的阻值时，电路总电阻增大。电流变小，电流表示数变小，R 电阻不变，则R 电压变
0 0
小，故A正确，B错误；
C．电压表示数与电流表示数的比值，即R 电压与R 电流的比值，为R 阻值，R 阻值不变，所以电压表示
0 0 0 0
数与电流表示数的比值不变，故C错误；
D．R 电压变小，同过R 的电流变小，则R 消耗的电功率变小，故D正确。
0 0 0
故选AD。
三、作图题
15.如图所示，一束光经凸透镜后射在平面镜上，请完成光路图。
【答案】
【解析】
【详解】根据平行于主光轴的光线经凸透镜折射后折射光线过凸透镜的焦点，作出折射光线并到达平面镜；
过平面镜的入射点垂直镜面作出法线，然后根据入射角等于反射角画出反射光线。如图：
16.下图是一个杠杆式简易起吊机的原理图，它上面装了一个定滑轮可以改变拉绳的方向，轻质杠杆OA可
绕O点转动。请在图中画出杠杆OA的动力臂l 和其受到的阻力F 的示意图。
1 2
（ ）【答案】
【解析】
【详解】杠杆OA受到绳子的拉力斜向上，从支点O向动力作用线作垂线段，即为动力臂l ；物体对杠杆
1
的拉力为阻力F，方向竖直向下，标上字母F；如图所示：
2 2
四、实验探究题
17.在“探究凸透镜成像规律”的实验中，将凸透镜固定在光具座上50.0cm刻度处，让平行于主光轴的光
线经过凸透镜后，在光屏上形成一个最小、最亮的光点，如图所示：
(1)该凸透镜的焦距为_______cm；
(2)将蜡烛放置在光具座上A点，然后移动光屏找像，可以得到一个________（填“缩小”或“放大”）的
像；
(3)当凸透镜固定在光具座上50.0cm刻度处时，蜡烛从0刻度处向30.0cm刻度处移动时，光屏在光具座上
的移动范围是________________________；
(4)当蜡烛放在C点，在光屏上观察到清晰的像时，将一个近视眼镜放在透镜和烛焰之间，发现光屏上原来
清晰的烛焰像变模糊了，要使光屏上烛焰的像再次变清晰，固定烛焰与凸透镜的位置不变，应该将光屏向
______（填“左”或“右”）移动。
【答案】 (1). 10.0 (2). 缩小 (3). (4). 右
【解析】
【详解】(1)[1]让平行于主光轴的光线经过凸透镜后，在光屏上形成一个最小、最亮的光点，这一点就是焦点，焦点到凸透镜中心的距离即为焦距，由图知凸透镜的焦距为
(2)[2]将蜡烛放置在光具座上A点，此时物距为
根据凸透镜成像的规律知，此时成倒立、缩小的实像。
(3)[3]蜡烛从0刻度处向30.0cm刻度处移动时，物距大于或等于2倍焦距，在移动时，相当于物距减小，
根据凸透镜成像的规律知，像距的变化范围为
即
故光屏移动的范围为
(4)[4]当蜡烛放在C点，在光屏上观察到清晰的像时，将一个近视眼镜放在透镜和烛焰之间，
因近视眼镜的镜片是凹透镜，对光有发散作用，故此时使入射光线在进入凸透镜前先被发散，相当于将物
距增大，像距也增大，故要使光屏上烛焰的像再次变清晰，固定烛焰与凸透镜的位置不变，应该将光屏向
右移动。
18.实验小组的同学用如图所示的实验装置来探究“阻力对物体运动的影响”。
(1)实验时，他们每次必须使同一小车从同一斜面的同一高度滑下，这样做的目的是_____________；
(2)下表是同学们多次实验记录的数据，分析表中内容可知：水平面越光滑，小车受到的阻力_______，小
车前进的距离就越_______；
接触面 毛巾 棉布 木板
阻力的大小 大 较大 较小
小车移动的距离s/cm 18.3 22.6 26.7
(3)在此实验的基础上进行合理的推理，可以得出：运动的物体不受外力时，它将____________；
(4)探究过程中主要采用了科学推理法和___________两种研究方法；(5)小丽同学通过上面的探究学习，思考了一个问题：当自己荡秋千运动到右侧最高点时，如果自己受到的
力全部消失，自己将会处于怎样的运动状态呢？她做出了以下猜想，你认为其中准确的是_______。（图
中的黑点表示小丽同学）
A. 保持静止
B. 继续来回摆动
C. 做匀速直线运动
D. 做匀速圆周运动
【答案】 (1). 让小车到达水平面时具有相同的速度 (2). 越小 (3). 远 (4). 做匀速直线运动
(5). 控制变量法 (6). A
【解析】
【详解】(1)[1]同一物体从高处下滑时，物体在高处具有重力势能，下滑过程中，重力势能转化为动能，重
力势能跟物体的质量和高度有关，动能跟物体的质量和速度有关，同一物体重力势能转化为动能的过程中，
获得速度的大小跟物体的质量无关，跟物体的高度有关。所以同一辆小车都从同一斜面的同一高度滑下，
这样做的目的是为了让小车到达水平面时具有相同的速度。
(2)[2][3]水平面越光滑，小车受到的阻力越小，小车前进的距离就越远。
(3)[4]进一步推理可知，若水平面绝对光滑，则小车会在水平面上做匀速直线运动。
(4)[5]每次实验都只改变水平面的粗糙程度，即阻力大小，所以运用控制变量法。
(5)[6]当荡秋千运动到右侧最高点时，她的速度为零，如果自己受到的力全部消失，则她将保持原来的静止
状态，故A正确。
19.测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）、电源（电压恒为6V）、
电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、滑动变阻器、开关各一只，导线若干：(1)如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即
可使电路连接正确。请你在应改动的导线上打“X”，并用笔画线代替导线画出正确的接法；
（ ）
(2)正确连好电路后，闭合开关前，应将滑动变阻器的滑片置于______（填“A”或“B”）；
(3)闭合开关时，发现电压表有示数、电流表指针几乎不动，造成这一现象的原因是____________；
的
(4)排除故障，再次闭合开关，调节滑动变阻器 滑片，应注意观察____________的示数（填“电压表”或
“电流表”），直到其示数为___________时小灯泡正常发光；
(5)当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率是___________；
(6)完成上述实验后，拿去电压表，设计了一个测未知定值电阻的电路，如图丙所示，根据电路图补充下面
实验过程：
①闭合开关S，断开S，调节滑动变阻器，当电流表的示数为_______A时，灯泡正常发光；
1 2
②保持滑片位置不动，断开S，闭合S，记下电流表的读数为I；
1 2
③定值电阻表达式为：R＝________。（用已知量和测量量表示）
x
【答案】 (1). (2). B (3). 小灯泡断路 (4). 电压 (5). 2.5V
(6). 0.75W (7). 0.3 (8).
【解析】
【详解】(1)[1]该实验用伏安法测小灯泡电功率，即电路为串联电路，电压表测灯泡两端电压，如图所示：。
(2)[2]滑动变阻器需要连接“一上一下”，为了电路安全，要求滑动变阻器的阻值最大，即需要滑片移动远
离下接线柱，故滑片移向B端。
(3)[3]电流表无示数，表示电路某处断路，而电压表有示数，综上，灯泡断路。
(4)[4][5]待测小灯泡（额定电压为2.5V），所以待电压表示数为2.5V时，灯泡正常发光。
(5)[6]图乙中电流表示数为0.3A，所以灯泡额定功率为
(6)[7]由(5)可知，灯泡正常发光时，通过电流为0.3A。
[8]闭合开关S，断开S，未知电阻Rx和L并联，电流表测量灯泡电流，保持滑片位置不动，断开S，闭
1 2 1
合S，未知电阻Rx和L依然并联，电流表测量干路电流，即通过未知电阻Rx和L的总电流，因为滑动变
2
阻器滑片位置不动，所以通过电阻和L的电流不改变。所以通过未知电阻Rx的电流为
未知电流两端电压等于灯泡两端电压，而小灯泡正常发光，所以小灯泡两端电压为2.5V，所以
未知电阻阻值为
五、综合应用题
20.“绿色出行，低碳生活”，新能源汽车以其环保、快捷、轻便的优势，成为家庭常用的交通工具：（g
取10N/kg）
整车装备质量 最大功率 电池容量 最大车速 车轮与地总接触面积
1.6t 20kW 250 kW·h 60km/h 80cm2
(1)给蓄电池充电时，________能转化为_________；新能源汽车高速行驶时，地面对汽车的支持力___________（填“大于”“小于”或“等于”）汽车的重力；
(2)新能源汽车静止在水平路面上时，新能源汽车对水平地面的压强是多大_______ ？
的
(3)新能源汽车充满电后，以最大功率行驶，能持续行驶10h，新能源汽车 能效是多少______？
(4)从环保的角度，新能源汽车与常规汽车相比，有什么优点______？（至少说出两点）
【答案】 (1). 电 (2). 化学 (3). 小于 (4). 2×106Pa (5). 80％ (6). 无废气排放，节约化石
能源
【解析】
【详解】(1)[1][2]给蓄电池充电时，电能转化为化学能。
[3]新能源汽车高速行驶时，由于空气流过汽车上方流速大压强小，流过下方流速小压强大，对汽车产生一
个向上 的压强差，从而产生一个向上的压力差，所以地面对汽车的支持力小于汽车的重力。
的
(2)[4]新能源汽车静止在水平路面上时对水平地面 压力
新能源汽车静止在水平路面，上时对水平地面的压强
(3)[5]新能源汽车充满电后，储存的电
新能源汽车充满电后，以最大功率行驶，能持续行驶10h做的功
新能源汽车的能效是
(4)[6]新能源汽车不燃烧化石燃料，因此具有节能环保、噪声小、无尾气排放等优点。
21.家住黄河南岸小山村的小芳同学，冬天写作业时，觉得手特别凉，爱心志愿者送给她一个电暖手袋。小
芳在查看说明书时，发现其主要参数如下表所示。设环境温度为15℃，当给电暖手袋正常通电时，则：
主要参数
总质量 1.2kg
所装液体质量 1.0kg额定电压 220V
额定功率 550W
自动断开温度 65℃
(1)电暖手袋中电阻丝发热体的电阻是多大？
(2)袋中液体温度升高到65℃时需吸收多少热量？[已知液体的比热容c＝4.2×103J/（kg·℃）]
(3)如果电流产生的95％的热被袋中的液体吸收，电暖手袋在额定电压下通电5min，能否达到它自动断开
温度？
【答案】(1)88Ω；(2)2.1×105J；(3)不能达到它的自动断开温度。
【解析】
【详解】(1)给电暖手袋正常通电时的功率为550W，电压为220V，根据 可得电阻丝电阻为
(2)袋中液体温度升高到65℃时需吸收热量
(3)电暖手袋在额定电压下通电5min，消耗电能为
电流产生的95％的热被袋中的液体吸收，所以液体吸收热量为
所以电暖手袋在额定电压下通电5min，不能达到它自动断开温度。
答：(1)电暖手袋中电阻丝发热体的电阻是88Ω。
(2)袋中液体温度升高到65℃时需吸收热量2.1×105J。
(3)如果电流产生的95％的热被袋中的液体吸收，电暖手袋在额定电压下通电5min，不能达到它自动断开
温度。
