2020年江西省南昌市第十九中学中考模拟物理试题
学校:___________姓名：___________班级：___________考号：___________
1．家中电风扇长时间使用后叶片上粘有大量灰尘，是由于叶片与空气摩擦后_______
而吸引轻小物体；使用测电笔辨别零线或火线时，手不能接触__（选填“笔尖”或“笔
尾"）金属体．
2．扬州大力推进24小时城市书房建设，书房内禁止大声喧哗，“大”声是指声音的
_________大，这是在_________处控制噪声。

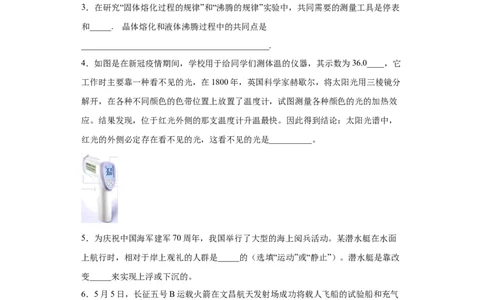

3．在研究“固体熔化过程的规律”和“沸腾的规律”实验中，共同需要的测量工具是停表
和_____. 晶体熔化和液体沸腾过程中的共同点是
____________________________________________.
4．如图是在新冠疫情期间，学校用于给同学们测体温的仪器，其示数为36.0____，它
工作时主要靠一种看不见的光，在1800年，英国科学家赫歇尔，将太阳光用三棱镜分
解开，在各种不同颜色的色带位置上放置了温度计，试图测量各种颜色的光的加热效
应。结果发现，位于红光外侧的那支温度计升温最快。因此得到结论：太阳光谱中，
红光的外侧必定存在看不见的光，这看不见的光是__________。
5．为庆祝中国海军建军70周年，我国举行了大型的海上阅兵活动。某潜水艇在水面
上航行时，相对于岸上观礼的人群是_____的（选填“运动”或“静止”）。潜水艇是靠改
变_____来实现上浮或下沉的。
6．5月5日，长征五号B运载火箭在文昌航天发射场成功将载人飞船的试验船和充气
式的货物返回舱实验舱送进太空轨道的消息振奋人心。我国长征运载火箭选用液态氢
作燃料，主要是因为液态氢的______高；火箭外表涂有一层特殊物质，可利用该物质
在发生物态变化时______热，从而避免高速运行的火箭温度过高。
7．小明站在穿衣镜前1.5m处，他看到自己在镜中的像是一个等大的_________像（选
填“实”或“虚”），他的像与他之间的距离是_________m．（玻璃厚度忽略不计）
8．现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器
才能使用．房卡的作用相当于家庭电路中的______，房间里各用电器之间是____联的．9．如图所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发
光，则甲处电表是________表， 乙处电表是________表．

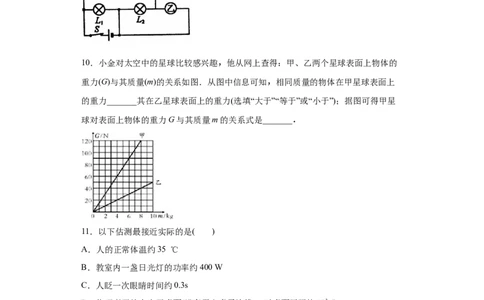

10．小金对太空中的星球比较感兴趣，他从网上查得：甲、乙两个星球表面上物体的
重力(G)与其质量(m)的关系如图．从图中信息可知，相同质量的物体在甲星球表面上
的重力_______其在乙星球表面上的重力(选填“大于”“等于”或“小于”)；据图可得甲星
球对表面上物体的重力G与其质量m的关系式是_______．
11．以下估测最接近实际的是( )
A．人的正常体温约35 ℃
B．教室内一盏日光灯的功率约400 W
C．人眨一次眼睛时间约0.3s
D．物理书平放在水平桌面(没有露出桌子边缘)，对桌面压强约103 Pa
12．对下列情景涉及的物理知识，描述正确的是
A．宇航员登上月球时，他的质量比在地球上时的质量减少了
B．课本静止放在水平桌面上，课本对桌面的压力与桌面对它的支持力是一对平衡力
C．向墙上按图钉时，手对图钉帽产生的压强等于图钉尖对墙壁产生的压强
D．在冰雪路面上行车，需加装防滑链是为了增大与地面的摩擦
13．—位摄影爱好者早上在大观河边照像，观察到岸边的建筑物在水面上形成的影像
甲和乙，并拍摄了下来，如图所示。过了十多分钟后他又回到原位罝观察，那么影像
甲和乙的大小变化情况是A．都变 B．都不变
C．甲变，乙不变 D．甲不变，乙变
14．下列情景都与气压有关，其中有一种情景与其他三种的原理有所不同，这种情景
是（ ）
A．刮大风时会有房屋顶部被大风掀起的情况过
B．打开的窗户外有平行于墙壁的风吹过时，窗帘会飘出窗外
C．等候列车的乘客应站在安全线以外，否则会被“吸”向列车
D．将吸盘按在光洁的瓷砖表面，放手吸盘会被“吸”在瓷砖上

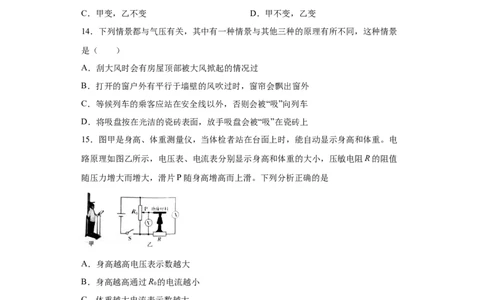

15．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电
路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值
随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是
A．身高越高电压表示数越大
B．身高越高通过R 的电流越小
0
C．体重越大电流表示数越大
D．体重越大电路消耗总功率越大
16．如图 ，“奔马”模型的后蹄能稳稳地站立在手指上，分析正确的是（ ）
A．“奔马”受到的重力与手指对它的支持力是一对平衡力B．“奔马”受到的重力与它对手指的压力是一对平衡力
C．“奔马”对手指的压力与手指对它的支持力是一对平衡力
D．“奔马”受到的重力与它对手指的压力是一对相互作用力

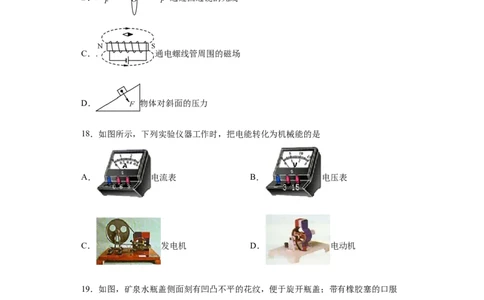

17．下列有关作图正确的是（ ）
A． 投出去的篮球所受到的力
B． 通过凸透镜的光线
C．. 通电螺线管周围的磁场
D． 物体对斜面的压力
18．如图所示，下列实验仪器工作时，把电能转化为机械能的是
A． 电流表 B． 电压表
C． 发电机 D． 电动机
19．如图，矿泉水瓶盖侧面刻有凹凸不平的花纹，便于旋开瓶盖；带有橡胶塞的口服
液所配置的吸管，其表面也刻有棱状条纹，便于吸上口服液．联系所学的物理知识，
分别说明上述两个实例中条纹的作用．
20．如图所示，将边长为5cm的实心正方体木块轻轻放入装满水的溢水杯中，木块静
止时，从杯中溢出水的质量为0.1kg（g取10N/kg）。求：
(1)木块受到的浮力___；(2)木块的密度___；
(3)木块下表面受到水的压强____。
21．如图所示。电路中电源电压可调，小灯泡L 标有“6V 6W”的字样，小灯泡L、
1 2
L 标有“6V 12W”的字样（假设小灯泡电阻不变）
3
(1)闭合S，断开S、S，调节电源电压使电压表V 的示数为6V，求L 的实际功率。
2 1 3 2 2
(2)闭合S、S 断开S，调节电源电压使电压表V 的示数为3V，求L 的电阻。
1 3 2 1 1
(3)闭合S、S、S，画出此时的等效电路图，调节电源电压为18V，求此时L 的实际
1 2 3 3
功率。
22．如图所示是某款电养生壶及其铭牌的部分参数，当养生壶正常工作时，求：
额定电压 220V
频率 50Hz
额定功率 1100W
容量 1L
（1）养生壶正常工作的电阻。
（2）若该养生壶的加热效率为80%，在标准大气压下，将初温是12℃的一壶水烧开，
需要多长时间？（c ＝4.2×103J/（kg•℃），ρ ＝1.0×103kg/m3]
水 水
（3）在物理综合实践活动中，小明和小丽同学利用所学习的物理知识，合作测量养生壶的实际功率。电表上标着“1200r/（kW•h）”，他们把家中的其他用电器都与电源
断开，仅让养生壶接入电路中烧水，2min电能表的转盘转了40r，求电养容量生壶的
实际功率。
23．(1)如图所示，图甲中木块的长度为______cm，图乙中物体A重为____N，图丙中
秒表的读数是____s。
(2)如图所示，图甲中电流表的读数为____A，图乙中电压表的读数为____。
(3)如图所示，电能表的示数为____kW·h。在某段时间内，转盘转过1800转，则此段
时间内用了____度电。
24．在“测量石块的密度”实验中：
(1)小李同学首先将天平放在____工作台上，用____把游码拨回到标尺左端零刻度线处，
移动平衡螺母，是天平平衡，然后测出石块的质量，天平平衡时右盘砝码和游码位置
如图甲所示，则石块的质量为____g。
(2)为测量出石块的体积，小李先往量筒中加入一定量的水，如图乙所示，他的操作合
理吗？____；为什么？答：____________。
(3)四个小组测量出的石块密度如下表所示：其中错误的是第____组的测量结果。
第一组 第二组 第三组 第四组
2.5 2.6 2.6 2.5
(4)对实验进行评估时，下列分析正确的是____。A．放置天平的操作台面不水平，测出的质量偏大
B．放置天平的操作台面不水平，测出的质量偏小
C．先测石块体积，后测石块质量，测出的密度偏小
D．先测石块体积，后测石块质量，测出的密度偏大
25．（实验名称）探究凸透镜成像规律
光屏上的像到凸透镜的距
序号 物体到凸透镜的距离
离
1 40 13.3
2 30 15
3 20 20
4 15
5 10 光屏上没有像
6 8 光屏上没有像
（设计实验与进行实验）
(1)实验器材：刻度尺、蜡烛、凸透镜、光屏。
(2)如图1所示，从左到右分别放置蜡烛、凸透镜和光屏；接下来我们需要将烛焰、凸
透镜光心以及光屏中心调到___________________。正确调整后，不断改变蜡烛与凸透
镜间的距离，并移动光屏进行实验，所获得的数据如下表：
（分析与论证）
(1)根据表格中的信息可知，该实验中用的凸透镜焦距为___cm，表格中空白处数值为
____；当凸透镜成实像时，物距增大，像距_____。
(2)如图2所示，光屏应移至_____区域才能找到清晰的像。
(3)观察烛焰经凸透镜所成正立、放大的虚像，人眼应透过凸透镜向_____观察（填
“左”或“右”）。
(4)在整理器材时，香香同学偶然在凸透镜上看到了身后景物正立、缩小的像，它的成
像原因是光的_____（填“直线传播”、“反射”或“折射”）。26．实验老师为“测量小灯泡额定功率”准备了如下器材：电源(电压恒为6V)、开关、
电压表和电流表各一只、额定电压为2.5V的待测小灯泡(电阻约为10Ω)、滑动变阻器
(20Ω 1 A)、导线若干。
(1)图甲是连接好的实物图，小明正要闭合开关，突然发现一处操作不合理：_____。
(2)闭合开关前电流表的指针如图乙所示，其原因是__________。
(3)故障排除后调节滑动变阻器的滑片，并绘制了小灯泡的电流随其两端电压变化的关
系如图丙所示，则小灯泡的额定功率为_____W。从图像中还发现：当电压表的示数增
大时，电压表与电流表的示数之比_____(选填“变大”“变小”或“不变)。
(4)小陈同学为了验证电流跟电阻的关系，他又借到一个滑动变阻器(50 Ω 0.5 A)和五
个定值电阻(5 Ω、10 Ω、15 Ω、20 Ω、25 Ω)，其余器材不变。用定值电阻更换甲图中
的灯泡，小陈同学得到如图丁所示的电流随定值电阻变化的图像，则实验中他所用的
滑动变阻器是_____(选填字母：A．20 Ω 1 A B．50 Ω 0.5 A)，若某次实验中滑动
变阻器连入的阻值为14 Ω，则所用定值电阻的阻值为_____Ω。
(5)下课前老师布置了一道课后作业。要求：在只有下列实验器材的前提下测出未知定
值电阻R 的阻值。实验器材：电阻R、电源(电压恒定但未知)、滑动变阻器(已知最大
x x
阻值为R)、电流表、开关、导线若干。小张同学设计了如图戊所示的电路图，用以下
0
步骤测R 的阻值。
x
①闭合开关S，移动滑片P至B端，记下电流表示数I；②移动滑片P至A端，记下电
1
流表示数I(I 未超过电流表的量程)；③请帮他写出R 的表达式：R＝_____(用字母
2 2 x x
R、I、I 表示)。
0 1 2参考答案
1．带电 笔尖
【解析】
【详解】
由于电风扇的叶片在转动过程中与空气摩擦带上了电荷，可以吸引轻小物体，所以，灰尘
会附着在扇叶上；使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，
氖管发光，表明检测的是火线，防止触电，注意手不能接触笔尖金属体．
2．响度 声源
【解析】
【分析】
【详解】
[1]书房内禁止大声喧哗，“大”声是指声音的强度大，即声音的响度大。
[2]禁止大声喧哗，有效防止噪声的产生，这是在声源处控制噪声。
3．温度计 吸热温度不变
【解析】
【详解】
研究“固体熔化过程的规律”和“沸腾的规律”实验中都需要测量温度和时间，因此还需要温
度计．晶体熔化特点为吸热温度不变，液体沸腾过程中的特点也是吸热温度不变．
4．℃ 红外线
【解析】
【分析】
【详解】
[1]温度常用的单位是℃，所以，学校给同学们测体温时，仪器的示数为36.0℃。
[2]太阳光经三棱镜后发生色散，红色光之外称为红外线，红外线的热效应很强，所以温度
计应放在红光的外侧示数会明显上升。
5．运动 自身重力
【解析】
【详解】
某潜水艇在水面上航行时，相对于岸上观礼的人群，潜水艇有位置的变化，是运动的；潜
水艇能够上浮和下沉是通过改变自身重力来实现的。
6．热值 吸
【解析】【分析】
【详解】
[1]我国长征运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，即完全
燃烧相同质量的氢时，可以释放出更多的热量。
[2]为保证火箭安全，箭体上涂有一层特殊固体物质，该物质在高温下先熔化、再汽化，因
为熔化、汽化时要吸收大量的热，所以箭体的温度就不会太高。
7．虚 3
【解析】
【详解】
第一空．根据平面镜成像特点，物体在平面镜中成虚像，物像到平面镜的距离相等，所以
小明在平面镜中成的是虚像。
第二空．小明到平面镜的距离是1.5m，小明的像到平面镜的距离也是1.5m，所以他的像与
他之间的距离是3m。
8．总开关（开关） 并
【解析】
【分析】
【详解】
房卡可以控制整个房间的电的通断，相当于总开关；
房间里各用电器 工作与否相互独立，互不干扰，所以是并联的．
9．电流表 电压表
【解析】
【分析】
【详解】
在分析电路时，电流表的内阻小，可看作导线，电压表的内阻大，看作断路．“当开关闭合
后，两灯均能正常发光”说明有电流通过两灯，根据电流的走向可知，电流从正极出发通过
开关后，在灯L 的左边交叉相连处分为两条分别流经两个灯泡后汇合再回到电源的负极．
1
说明甲表与灯泡L 串联，有电流通过是电流表，乙表并联在电路中，是电压表．
2
10．大于 G=m×15N/kg
【解析】
【分析】
【详解】由图可知，当质量都为8kg时，甲的重力为120N，乙的重力为50N，则在甲星球表面上的
重力大于其在乙星球表面上的重力；甲星球表面上物体的重力120N时，与其质量m=8kg
的比值为：120N/8kg =15N/kg，则重力G与其质量m的关系式为：G=m×15N/kg．
11．C
【解析】
【分析】
【详解】
A．正常情况下，人的体温在37℃左右，且变化幅度很小，故A不符合实际；
B．教室中日光灯的功率一般为在40W左右，不可能达到400 W，故B不符合实际；
C．人们常用“眨眼之间”形容时间短暂，正常人眨一次眼的时间不到1s，故C符合实际；
D．物理书的重力在3N左右，平放时与水平桌面的接触面积约
600cm2 =0.06m2
对水平桌面的压强大约在
故D不符合实际。
故选C。
12．D
【解析】
【详解】
质量是物体本身的一种属性，与物体的形状、状态、位置和温度都没有关系，所以，宇航
员登上月球时，他的质量不变，故A错误；
课本静止放在水平桌面上，课本对桌面的压力与桌面对它的支持力分别作用在不同的物体
上，所以是一对相互作用力，故B错误；
向墙上按图钉时，手对图钉帽产生的压力等于图钉尖对墙壁产生的压力，但由于受力面积，
即图钉帽和图钉尖面积不同，所以产生的压强不同，故C错误；
在冰雪路面上行车，需加装防滑链，是通过增大接触面的粗糙程度，来增大与地面的摩擦
力，故D正确．
13．C
【解析】
【详解】根据题意可知，乙是建筑物在水中倒影，甲是阳光照射下建筑物的影子，根据平面镜成像
像与物等大的特点可知，像的大小只与物体的大小有关，与其他因素无关，所以过了十多
分钟后他又回到原位置观察，乙的影像大小不变。过了十多分钟后，阳光照在建筑物上时，
入射角减小，所以甲的影像变小。
Ａ．都变，与分析结果不符；
Ｂ．都不变，与分析结果不符；
Ｃ．甲变，乙不变，与分析结果相符；
D.．甲不变，乙变，与分析结果不符；
14．D
【解析】
【详解】
A．风刮过屋顶，屋顶上方的空气流动速度大，压强小；屋内空气流动速度小，压强大，
屋顶受到向上的压强大于向下的压强，受到的向上的压力大于向下的压力，产生一个向上
的压力差，把屋顶掀开，其原理是流体压强和流速的关系；
B．刮大风时，风沿着外墙吹过，窗帘外侧空气流速大，压强小，内侧空气流速慢，压强
大，窗帘受到向外的压强大于向内的压强，把窗帘压向窗户外面，其原理是流体压强和流
速的关系；
C．当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动
速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强
小，会产生一个向内侧的压强差，故乘客被“吸”向列车，其原理是流体压强和流速的关系；
D．将吸盘按在光洁的瓷砖表面，放手后吸盘会被“吸”在瓷砖上，利用的是大气压强。
15．A
【解析】
【详解】
由电路图可知，R与R 并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻
0
R支路的电流，
A．当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U＝IR可知，滑片P下
方电阻丝两端的电压变大，即电压表的示数变大，故A正确；
B．因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R
0
接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I＝ 可知，通过R 的电流不变，故B错误；
0
C．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可
知，R的阻值越大，由I＝ 可知，通过R的电流越小，即电流表的示数越小，故C错误；
D．因并联电路中干路电流等于各支路电流之和，所以，体重越大时电路的总电流越小，
由P＝UI可知，电路消耗总功率越小，故D错误。
16．A
【解析】
【分析】
【详解】
根据二力平衡的条件进行分析，即大小相等，方向相反，作用在一条直线上，作用在一个
物体上。
A．“奔马”受到的重力与手指对它的支持力符合二力平衡的条件，所以A选项正确；
B．重力和压力是两个物体受到的力，所以B选项错误；
C．压力和支持力是作用在两个物体上，是一对相互作用力，所以C选项错误；
D．压力的相互作用力是支持力，故D选项错误。
故选A。
17．BC
【解析】
【分析】
【详解】
A．投出去的篮球由于惯性继续运动，只受到竖直向下的重力作用和空气的阻力作用，且
阻力方向与篮球运动方向相反，但不受作用力F，故A错误；
B．由凸透镜的三条特殊光线规律知道，通过焦点的光线经凸透镜折射后将平行于主光轴，
故B正确；
C．由电流方向结合安培定则及小磁针的磁极知道，螺线管的螺线管左端是N极，右端为S
极，在磁体外部磁感线方向是从N极指向S极，故C正确；
D．压力的作用点应该是在斜面上，而图中在物体的重心，故D错误。故选BC。
18．ABD
【解析】
【分析】
【详解】
A．电流表是测量电流的装置，它消耗的电能很少，它将消耗的电能转化为电流表指针转
动的机械能，符合题意；
B．电压表是测量电压的装置，它消耗的电能很少，它将消耗的电能转化为电压表指针转
动的机械能，符合题意；
C．发电机是产生电能的装置，它是利用电磁感应现象，将机械能转化为电能的装置，不
符合题意；
D．电动机是消耗电能的装置，它将电能转化为电动机转动的机械能，符合题意。
故选ABD。
19．矿泉水瓶盖侧面的条纹，可以增大接触面的粗糙程度，增大摩擦；口服液吸管表面和
条纹，可使空气进入瓶内气体与大气相通，在大气压的作用下吸入口服液．
【解析】
解：矿泉水瓶盖侧面刻有凹凸不平的条纹，增大了手与瓶盖之间的粗糙程度，从而增大了
摩擦力，这样便于旋开瓶盖；
口服液吸管表面的棱状条纹，可以使空气进入瓶内，让瓶内气体与大气相通，在大气压的
作用下吸入口服液．
点睛：本题考查增大摩擦的方法、大气压的应用．值得注意的是：在日常生活中，看起来
差不多的现象，其蕴含的物理原理却不相同，如何将其与理论联系在一起是解决这类问题
的关键．
20．1N 0.8×103kg/m3 400Pa
【解析】
【分析】
【详解】
(1)实心正方体木块的体积V=1.25×10-4m3，底面积S=25×10-4m2，溢出水的质量为m
排
=0.1kg，g=10N/kg，则木块受到的浮力
F =m g=0.1kg×10N/kg=1N
浮 排
(2)块处于漂浮状态，G= F =1N，F =0N
浮 向下
木块的密度
(3)由
F =F －F
浮 向上 向下
得F =1N，则木块下表面受到水的压强
向上
答：(1) 木块受到的浮力为1N；
(2) 木块的密度为0.8×103kg/m3；
(3) 木块下表面受到水的压强为400P a。
21．(1)12 W； (2)6Ω； (3)0 W
【解析】
【分析】
【详解】
(1)闭合S，断开S、S 时，L、L 两灯串联，
2 1 3 2 3
U =U =6V，P =P =12W
2实 2额 2实 2额
(2)闭合S、S，断开S 时，L、L 两灯并联，据题意，小灯泡电阻不变
1 3 2 1 3
(3)S 、S、S 均闭合时，L、L 两灯并联，L 短路，等效电路如图所示。 因为L 两端的
1 2 3 1 3 2 3
电压远高于其额定电压，L 烧坏，所以实际功率为0W。
3
答：(1) L 的实际功率为12W；
2
(2) L 的电阻为6Ω；
1
(3) 等效电路图L 的实际功率为0W。
3
22．（1）44Ω（2）420s（3）1000W
【解析】
【详解】
（1）由P= 可得，养生壶正常工作时的电阻：R= =44 。
（2）1L水的质量： m＝ρV＝1.0×103kg/m3×1×10﹣3m3＝1kg；
水吸收的热量： Q ＝cm△t＝4.2×103J/（kg•℃）×1kg×（100℃﹣12℃）＝
吸
3.696×105J，由η= 可得，养生壶消耗的电能： W= =4.62×105J，
由P= 可得，养生壶工作时间：t= = 。
（3）转盘转动40转消耗电能： W= kW•h= kW•h＝1.2×105J， t＝2min＝120s，
电养生壶的实际功率： P = =1000W。
实
23．1.90 1.2 335 1.4 1.5V 201.9 0.5
【解析】
【分析】
【详解】
(1)[1]由图知道，所示刻度尺上1cm之间有10个小格，即此刻度尺的分度值为1mm；物体左侧与1.00cm对齐，右侧与2.9cm刻度对齐，估读为2.90cm，所以物体的长度为
L=2.90cm-1.00cm=1.90cm
[2]图示测力计的分度值为0.2N，所以，示数为1.2N。
[3]由图丙知，在秒表的中间表盘上，1min中间有一个小格，所以一个小格代表1min，指
针在5min和6min之间，显示的是5min=300s；在秒表的大表盘上，一个小格代表1s，指
针在35s处，所以，秒针指示的时间为35s，即秒表的读数为
300s+35s=335s
(2)[4]电流表的是0～3A量程，一大格表示1A，分度值为0.1A，示数为1.4A。
[5]电压表的是0～3V量程，一大格表示1V，分度值为0.1V，示数为1.5V。
(3)[6]电能表最后一位是小数位，单位是kW·h，从电能表上可以看出电能表的示数为
201.9kW·h。
[7]由“3600r/kW·h”知道，每消耗1kW·h的电能，电能表转3600转，电能表转了1800转，
消耗电能：
24．水平 镊子 43 不合理 量筒中装的水太多 三 D
【解析】
【分析】
【详解】
(1)[1]根据实验要求，使用天平时，为了便于调节，首先将天平放在水平工作台上。
[2]为了防止游码和砝码受到腐蚀，移动时应使用镊子。
[3]由图甲知道，天平标尺分度值0.2g，所以，石块的质量为
20g+20g+3g=43g
(2)[4][5]由图乙知道，量筒中加水量太多，再放入石块后总体积可能超出量筒的量程，所以
这样操作是不合理的。
(3)[6]由表中数据知道，第一、二、四组的数据比较接近，都在2.5g/cm3-2.6g/cm3 或
2.5×103 kg/m3 -2.6×103 kg/m3 之间，而第三组2.6×102kg/m3 ，明显相差比较大，故此
组数据错误。
(4)[7] AB．放置天平的操作台面不水平，横梁标尺也是歪的，会影响天平的调节，无法确
认是否调平衡，也不能确定结果偏大或偏小，故AB错误；
CD．先测石块体积，后测石块质量，取出石块时，由于石块上沾有水，则测得的质量偏大，而体积测量值是准确的，由密度公式可知，所测出的密度偏大，故C错误、D正确。
故选D。
25．同一高度处 10 30cm 减小 B 左 反射
【解析】
【分析】
【详解】
【设计实验与进行实验】
(2)[1]实验前凸透镜要置于蜡烛和光屏之间，为使像能成在光屏的中央，应使凸透镜、光屏、
烛焰的中心大致在同一高度处。
【分析与论证】
(1)[2]由于u=v=2f时，成倒立、等大的实像，所以由表中数据知道，
u=v=20cm=2f
所以
f=10cm
[3]结合第二组数据，根据光路可逆原理知道，表格中空白处数值为30cm。
[4]分析表格中的数据知道，凸透镜成实像时，物距增大，像距减小，像变小。
(2)[5]如图2所示，根据表格中的数据判断，光屏应移至B区域才能找到清晰的像。
(3)[6]由于观察烛焰经凸透镜所成正立、放大的虚像，所以，此时人眼应透过凸透镜向左观
察。
(4)[7]在整理器材时，香香同学偶然在凸透镜上看到了身后景物正立、缩小的像，它的成像
原因是光的反射。
26．滑动变阻器的滑片没有置于阻值最大处 实验前电流表指针没有调零 0.625
变大 B 10
【解析】
【分析】
【详解】
(1)[1]由图甲知道，操作不合理的是：闭合开关前，滑动变阻器的滑片没有置于阻值最大处。
(2)[2]闭合开关前电流表的指针如图乙所示，说明实验前电流表指针没有调零。
(3)[3]根据绘制的小灯泡的电流随其两端电压变化的关系知道，灯在额定电压下的电流为0.25A，所以，小灯泡的额定功率
P=UI=2.5V×0.25A=0.625W
[4]由图象知道，当电压为0.5V时，电流为0.1A，由欧姆定律，灯的电阻为
同理，灯正常发光时的电阻为10Ω，由此可知，当电压表的示数增大时，电压表与电流表
的示数之比 （灯的电阻）变大。
(4)[5]图丁所示的电流随定值电阻变化的图象知道，电流与电阻之积为
U=IR=2.5V
由串联电路电压的规律知道，变阻器分得的电压
U =U-U =6V-2.5V=3.5V
滑 V
变阻器分得的电压为电压表示数的
倍
根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为
R =1.4×25Ω=35Ω
滑
所以，为了完成整个实验，应该选取最大阻值至少35Ω的滑动变阻器，即实验中他所用的
滑动变阻器是50Ω 0.5A。
故选B。
[6]若变阻器连入的阻值为14Ω，由欧姆定律知道，电路的电流为
由欧姆定律，则所用定值电阻的阻值
(5)③[7]闭合开关S，移动滑片P至B端时，两电阻串联，由电阻的串联和欧姆定律知道，
电源电压
U=I （R +R）
1 x 0
移动滑片P至A端时，为R 的简单电路，由欧姆定律知道
X
U=I R
2 X
由于电源电压不变，所以，U=I （R +R）=I R
1 x 0 2 X
R 的表达式
X
