第十九章 生活用电
第1 节 家庭电路
一、单选题
1．（2021·重庆巴南区·九年级期末）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．有金属外壳的用电器可以使用双孔插座
B．家中空气开关“跳闸”了，一定发生了短路
C．用测电笔辨别火线与零线时，手要接触测电笔的笔尾金属帽
D．可以同时在一个插座上使用多个大功率用电器

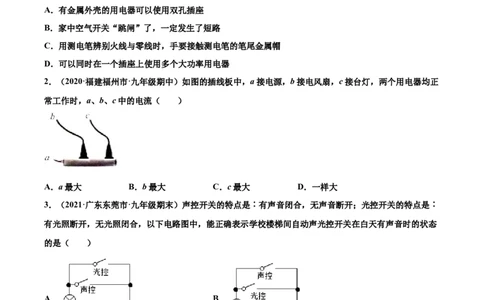

2．（2020·福建福州市·九年级期中）如图的插线板中，a接电源，b接电风扇，c接台灯，两个用电器均正
常工作时，a、b、c中的电流（ ）
A．a最大 B．b最大 C．c最大 D．一样大
3．（2021·广东东莞市·九年级期末）声控开关的特点是∶有声音闭合，无声音断开；光控开关的特点是∶
有光照断开，无光照闭合，以下电路图中，能正确表示学校楼梯间自动声光控开关在白天有声音时的状态
的是（ ）
A． B．
C． D．
试卷第1页，总5页4．（2021·四川南充市·九年级期末）对于教室里的电路，下列说法正确的是（ ）
A．教室里的所有灯是串联的
B．控制所有灯的总开关应该安装在支路上
C．教室里的灯开得越多，干路上的电流就越大
D．教室里的灯开得越多，其总功率就越小

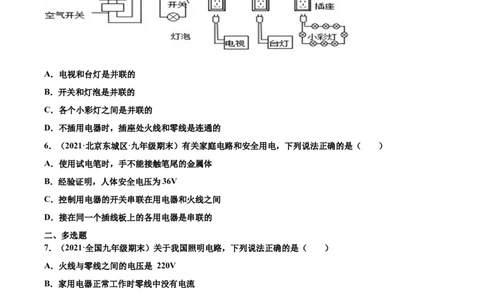

5．（2021·内蒙古兴安盟·九年级期末）小明家的电路简化后如图所示，下列说法中正确的是（ ）
A．电视和台灯是并联的
B．开关和灯泡是并联的
C．各个小彩灯之间是并联的
D．不插用电器时，插座处火线和零线是连通的
6．（2021·北京东城区·九年级期末）有关家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手不能接触笔尾的金属体
B．经验证明，人体安全电压为36V
C．控制用电器的开关串联在用电器和火线之间
D．接在同一个插线板上的各用电器是串联的
二、多选题
7．（2021·全国九年级期末）关于我国照明电路，下列说法正确的是（ ）
A．火线与零线之间的电压是 220V
B．家用电器正常工作时零线中没有电流
C． 一般情况下，家用电器是以并联方式接入电路
D．地线可以有效防止触电事故发生
8．（2021·广东深圳市·九年级期末）如图所示是生活中常用的一个插线板，下列分析正确的是（ ）
试卷第2页，总5页A．插线板的塑料外壳是绝缘体
B．插线板指示灯不亮时不能提供电压
C．开关、指示灯和插孔它们之间都是并联的
D．插线板的电源线使用三脚插头是为了用电安全
三、填空题

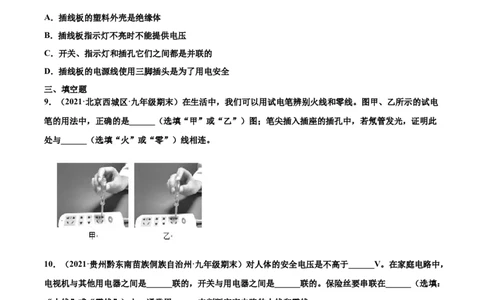

9．（2021·北京西城区·九年级期末）在生活中，我们可以用试电笔辨别火线和零线。图甲、乙所示的试电
笔的用法中，正确的是______（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此
处与______（选填“火”或“零”）线相连。
10．（2021·贵州黔东南苗族侗族自治州·九年级期末）对人体的安全电压是不高于______V。在家庭电路中，
电视机与其他用电器之间是______联的，开关与用电器之间是______联的。保险丝要串联在______（选填：
“火线”或“零线”）上，通常用______来判断家庭电路的火线和零线。
四、实验题
11．（2020·苏州市吴江区盛泽第二中学九年级其他模拟）测量是生活和学习中一项基本技能：
试卷第3页，总5页(1)如图甲所示，用刻度尺测量物体的长度为_______cm．
(2)如图乙所示，体温计测量体温，该体温计的示数是______℃．
(3)如图丙所示，电能表的读数是_______kW·h．
五、计算题

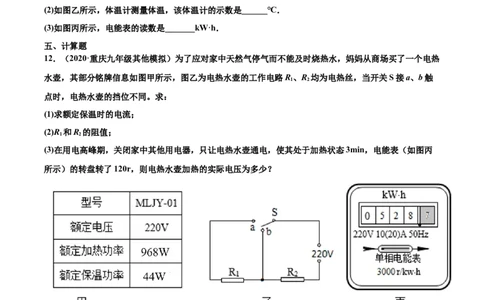

12．（2020·重庆九年级其他模拟）为了应对家中天然气停气而不能及时烧热水，妈妈从商场买了一个电热
水壶，其部分铭牌信息如图甲所示，图乙为电热水壶的工作电路R 、R 均为电热丝，当开关S接a、b触
1 2
点时，电热水壶的挡位不同。求：
(1)求额定保温时的电流；
(2)R 和R 的阻值；
1 2
(3)在用电高峰期，关闭家中其他用电器，只让电热水壶通电，使其处于加热状态3min，电能表（如图丙
所示）的转盘转了120r，则电热水壶加热的实际电压为多少？
六、作图题
13．（2021·江苏盐城市·九年级期末）如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电
路中。
试卷第4页，总5页七、综合题
14．（2021·江西抚州市·九年级月考）现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…
电也在我们的生活中，如图是家庭电路的组成示意图。请你完成下列填空题：
(1)甲、乙两图中，电路连接___________正确（选填“甲图”、“乙图”、“都不”）。
(2)图中B的名称是___________。
试卷第5页，总5页
