第十九章 生活用电
第3 节 安全用电
一、单选题
1．（2021·北京西城区·九年级期末）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．用电器失火时，应先灭火，再切断电源
B．用电器的金属外壳接零线即可，不需要接地
C．家庭电路中若安装了漏电保护器，无需再安装空气开关
D．家庭电路中，控制用电器的开关应接在火线和用电器之间

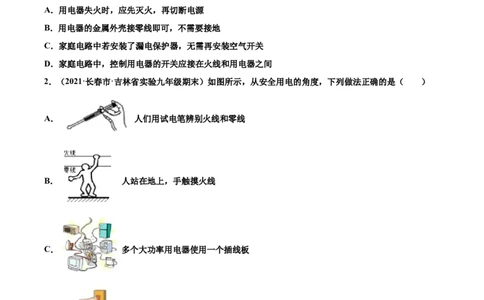

2．（2021·长春市·吉林省实验九年级期末）如图所示，从安全用电的角度，下列做法正确的是（ ）
A． 人们用试电笔辨别火线和零线
B． 人站在地上，手触摸火线
C． 多个大功率用电器使用一个插线板
D． 用湿手触摸电灯开关
3．（2021·山西九年级期末）图中是某老旧小区因线路老化发生短路而引发火灾的场景，血的教训警告大
家一定要安全用电。下列做法符合安全用电原则的是（ ）

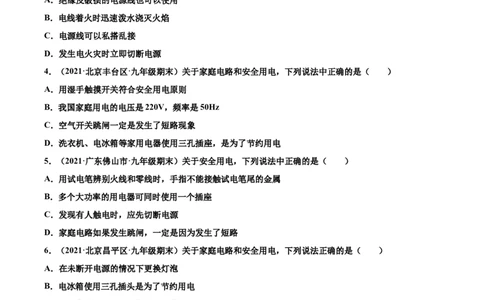

试卷第1页，总5页A．绝缘皮破损的电源线也可以使用
B．电线着火时迅速泼水浇灭火焰
C．电源线可以私搭乱接
D．发生电火灾时立即切断电源
4．（2021·北京丰台区·九年级期末）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．用湿手触摸开关符合安全用电原则
B．我国家庭用电的电压是220V，频率是50Hz
C．空气开关跳闸一定是发生了短路现象
D．洗衣机、电冰箱等家用电器使用三孔插座，是为了节约用电
5．（2021·广东佛山市·九年级期末）关于安全用电，下列说法中正确的是（ ）
A．用试电笔辨别火线和零线时，手指不能接触试电笔尾的金属
B．多个大功率的用电器可同时使用一个插座
C．发现有人触电时，应先切断电源
D．家庭电路如果发生跳闸，一定是因为发生了短路
6．（2021·北京昌平区·九年级期末）关于家庭电路和安全用电，下列说法正确的是（ ）
A．在未断开电源的情况下更换灯泡
B．电冰箱使用三孔插头是为了节约用电
C．在触电事故现场，要立即切断电源
D．用潮湿的手拨动电器设备的开关
7．（2021·广东广州市·华南师大附中九年级期末）下列符合安全用电原则的是（ ）

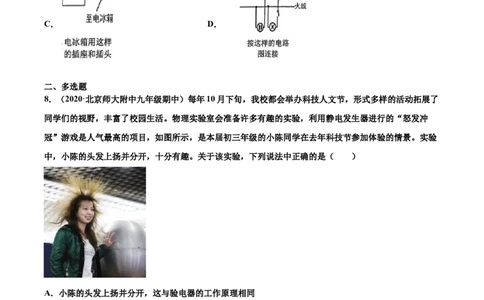

试卷第2页，总5页A． B．
C． D．
二、多选题
8．（2020·北京师大附中九年级期中）每年10月下旬，我校都会举办科技人文节，形式多样的活动拓展了
同学们的视野，丰富了校园生活。物理实验室会准备许多有趣的实验，利用静电发生器进行的“怒发冲
冠”游戏是人气最高的项目，如图所示，是本届初三年级的小陈同学在去年科技节参加体验的情景。实验
中，小陈的头发上扬并分开，十分有趣。关于该实验，下列说法中正确的是（ ）
A．小陈的头发上扬并分开，这与验电器的工作原理相同
B．小陈的身体应当直接接触金属球壳
C．站在地面上的其他同学可以用手触碰小陈
D．小陈的脚与大地之间最好用绝缘材料隔离
三、填空题
9．（2021·河北秦皇岛市·九年级期末）家庭电路的触电事故都是人体直接或间接跟______线接触造成的，
______（选填“可以”或“不能”）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯
不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，
试卷第3页，总5页试电笔氖管______（选填“会”或“不会”）发光。
10．（2020·全国九年级单元测试）如图所示，闭合开关S，不会触电的鸟是______，理由是______。
四、实验题

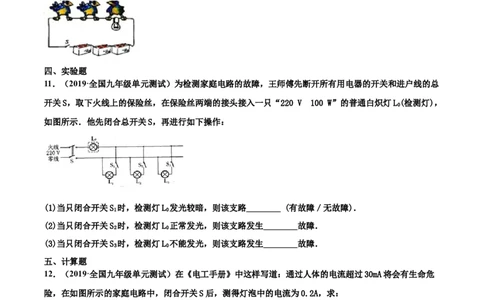

11．（2019·全国九年级单元测试）为检测家庭电路的故障，王师傅先断开所有用电器的开关和进户线的总
开关S，取下火线上的保险丝，在保险丝两端的接头接入一只“220 V 100 W”的普通白炽灯L(检测灯)，
0
如图所示．他先闭合总开关S，再进行如下操作：
(1)当只闭合开关S 时，检测灯L 发光较暗，则该支路________ (有故障／无故障)．
1 0
(2)当只闭合开关S 时，检测灯L 正常发光，则该支路发生________故障．
2 0
(3)当只闭合开关S 时，检测灯L 不能发光，则该支路发生________故障．
3 0
五、计算题
12．（2019·全国九年级单元测试）在《电工手册》中这样写道：通过人体的电流超过30mA将会有生命危
险，在如图所示的家庭电路中，闭合开关S后，测得灯泡中的电流为0.2A，求：
（1）灯泡的功率；
（2）若灯丝断了，站在地面上的小明更换灯泡时忘记断开开关，不慎碰到了图中绝缘皮破损的A点，如果
试卷第4页，总5页小明的平均电阻为2000Ω，他是否安全？请计算说明．
六、作图题
13．（2020·山东济宁市·九年级一模）如图所示，完成家庭电路的连接（要求：开关只控制螺口灯泡）。
（____）
七、综合题
14．（2019·陕西榆林市·中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．
R 、R 、R 是加热电阻，其中R 的电阻值为60.5Ω．接通电源，只闭合开关S 时电炒锅的功率为600W，
1 2 3 3 1
再闭合S，电炒锅的功率为1000W．求：
2
（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其
接入家庭电路．
（2）电炒锅消耗的最大电功率和加热电阻R 的阻值；______
2
（3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______ [c
水
=4.2×103J/（kg·℃）]
试卷第5页，总5页
