第 章 电流和电路
第3 节 串联和并联

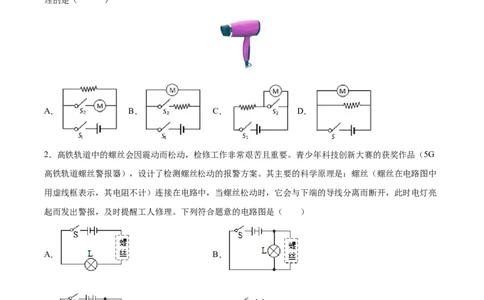

1．如图所示，是既能吹冷风又能吹热风的某品牌电吹风，小明设计的该电吹风的简化电路图，其中最合
理的是（ ）
A． B． C． D．
2．高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品（5G
高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝（螺丝在电路图中
用虚线框表示，其电阻不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮
起而发出警报，及时提醒工人修理。下列符合题意的电路图是（ ）
A． B．
C． D．
3．汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座
椅下的开关S 闭合，若未系安全带（安全带控制开关S 断开）则语音提示：“请系好安全带”，系上安全
1 2
带后，安全带控制开关S 闭合，语音提示器不工作。下图中R是限流电阻，能够满足要求的是（ ）
2
试卷第1页，总8页A． B．
C． D．

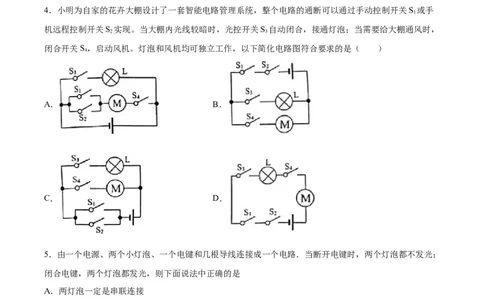

4．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S 或手
1
机远程控制开关S 实现。当大棚内光线较暗时，光控开关S 自动闭合，接通灯泡；当需要给大棚通风时，
2 3
闭合开关S，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（ ）
4
A． B．
C． D．
5．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；
闭合电键，两个灯泡都发光，则下面说法中正确的是
A．两灯泡一定是串联连接
B．两灯泡一定是并联连接
C．以上两种情况都有可能
D．以上都不对
6．疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外
来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制
电路可能是
试卷第2页，总8页A． B．
C． D．
7．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发
光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要
求的是
A． B．
C． D．
8．电动自行车两制车手柄中各有一只开关S、S，在行驶中用任意一只手柄利车时，该手柄上的开关立即
1 2
断开，电动机停止工作。下列电路设计符合要求的是（ ）
A． B．
C． D．
9．如图（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯
的额定电压都是220V．则如图（乙）所示电路中，与之对应的是（ ）
试卷第3页，总8页A． B．
C． D．

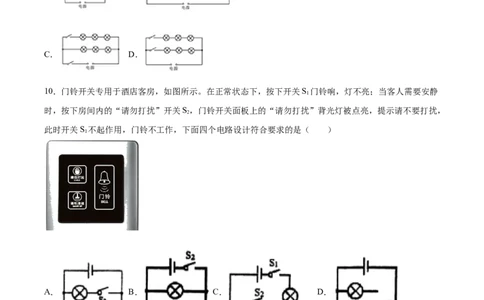

10．门铃开关专用于酒店客房，如图所示。在正常状态下，按下开关S 门铃响，灯不亮；当客人需要安静
1
时，按下房间内的“请勿打扰”开关S，门铃开关面板上的“请勿打扰”背光灯被点亮，提示请不要打扰，
2
此时开关S 不起作用，门铃不工作，下面四个电路设计符合要求的是（ ）
1
A． B． C． D．
11．如图所示为一台电压力锅．当电压力锅内部气压过大或温度过高时，要求发热器停止工作．压强过大
时S 自动断开，温度过高时S 自动断开．如图表示S、S 和锅内发热器的连接情况，其中符合上述工作要
1 2 1 2
求的是
试卷第4页，总8页A． B．
C． D．
12．自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图所示。想要下车的乘客只要按下其中任
何一个按钮，装在车内的电铃就会响起，以提醒司机停车。下列四路图中符合要求的是（ ）
A． B．
C． D．
13．以下电路中，可以正确测出灯L 电流大小的电路是（ ）
1
A． B．
试卷第5页，总8页C． D．
14．在抗击新型冠状病毒的斗争中，医务人员要随时看护患者，医院病房设计了一种呼叫电路，要求在病
人需要护理时，只要闭合床头开关，护士就知道是哪个病人在呼唤。图中最合理的设计方案是（ ）
A． B．
C． D．
15．如图所示，A、B、C、D是四个接线柱，要使 、 并联，应用导线分别连接________两接线柱和
连接_______两接线柱。
16．如图所示的电路中，要使R、R 串联，应闭合的开关是______；要使R、R 并联，应闭合的开关是
1 2 1 2
_____， ( 选填“S”、“S”、“S”)，该电路中干电池供电时将______能转化为电能。
1 2 3
试卷第6页，总8页17．在图所示的电路中，当开关S、S 闭合，S 断开时，灯L、L 是______联，当S 断开，S、S 闭合时，
2 3 1 1 2 2 1 3
灯______亮。
18．如图所示的电路中，电源电压为3V，当开关S 闭合时，灯L 与L_____联，再闭合S 时，会出现的
1 1 2 2
情况是_____。
A．电压表被烧坏
B．电流表将被烧坏
C．灯L 亮，灯L 不亮
1 2
D．两只灯泡都将被烧坏
19．在“连接串联电路”实验中，实验电路如图所示
（1）在连接电路时，开关应该处于_____状态
（2）连接好电路后闭合开关S，小慧发现L、L 两只灯泡都不亮，她用手按一下灯泡L，L、L 仍然都不
1 2 1 1 2
亮，按一下灯泡L，两灯都亮，松开手两灯又不亮，则故障可能是_____ （选填“L 灯丝断了”、“L 灯丝
2 1 2
试卷第7页，总8页断了”、“L 短路”或“L 与灯座接触不良”）
1 2
（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L 和L 之间、L 和电池
1 2 1
负极之间，观察到同样的现象 这样操作的目的是探究_____
20．请将下列实验报告中的空缺部分填写完整.
探究串、并联电路的特点：
①小明用图乙所示的电路探究了串联电路中开关的位置改变时它的控制作用是否改变．他把开关先后接在
a、b、c三处，实验获得的结果如下表所示：
a处 b处 c处
开关状态
灯泡状态
闭合 断开 闭合 断开 闭合 断开
灯L1 亮 不亮 亮 不亮 亮 不亮
灯L2 亮 不亮 亮 不亮 亮 不亮
由上面的实验可以看出：在串联电路中，开关的位置改变时，它的控制作用______．
②小明又按照图乙的电路图，连接了实物，把开关闭合后，发现两个小灯泡都亮了，然后把其中的一个小
灯泡拧下来，发现另一个小灯泡______，由此说明，串联电路中，各用电器之间相互______
