第 章 电压 电阻
第2 节 串、并联电路中电压的规律

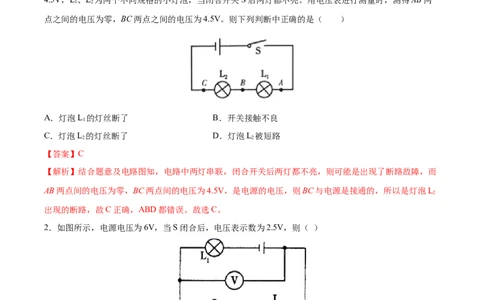

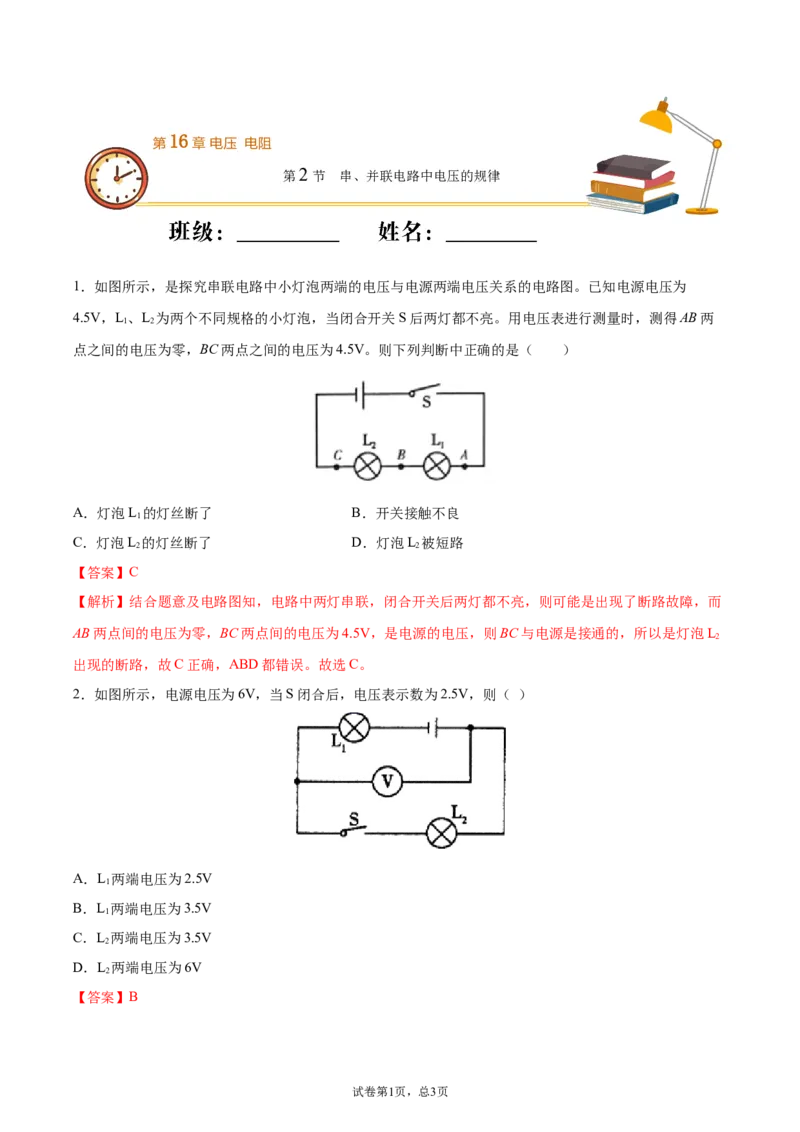

1．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为
4.5V，L、L 为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两
1 2
点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（ ）
A．灯泡L 的灯丝断了 B．开关接触不良
1
C．灯泡L 的灯丝断了 D．灯泡L 被短路
2 2
【答案】C
【解析】结合题意及电路图知，电路中两灯串联，闭合开关后两灯都不亮，则可能是出现了断路故障，而
AB两点间的电压为零，BC两点间的电压为4.5V，是电源的电压，则BC与电源是接通的，所以是灯泡L
2
出现的断路，故C正确，ABD都错误。故选C。
2．如图所示，电源电压为6V，当S闭合后，电压表示数为2.5V，则（ ）
A．L 两端电压为2.5V
1
B．L 两端电压为3.5V
1
C．L 两端电压为3.5V
2
D．L 两端电压为6V
2
【答案】B
试卷第1页，总3页【解析】电压表与灯L 和电源组成“方框”，可推知电压表测量灯泡L 两端的电压，即灯泡L 两端的电
1 2 2
压为2.5V．而两灯泡串联在电路中，故可知灯泡L 两端的电压为6V－2.5V＝3.5V。
1

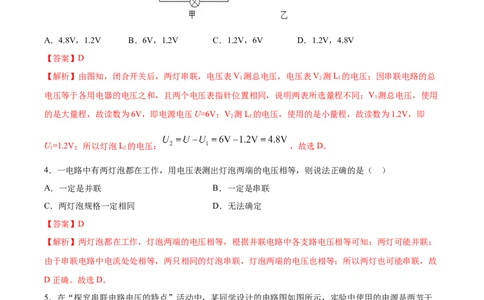

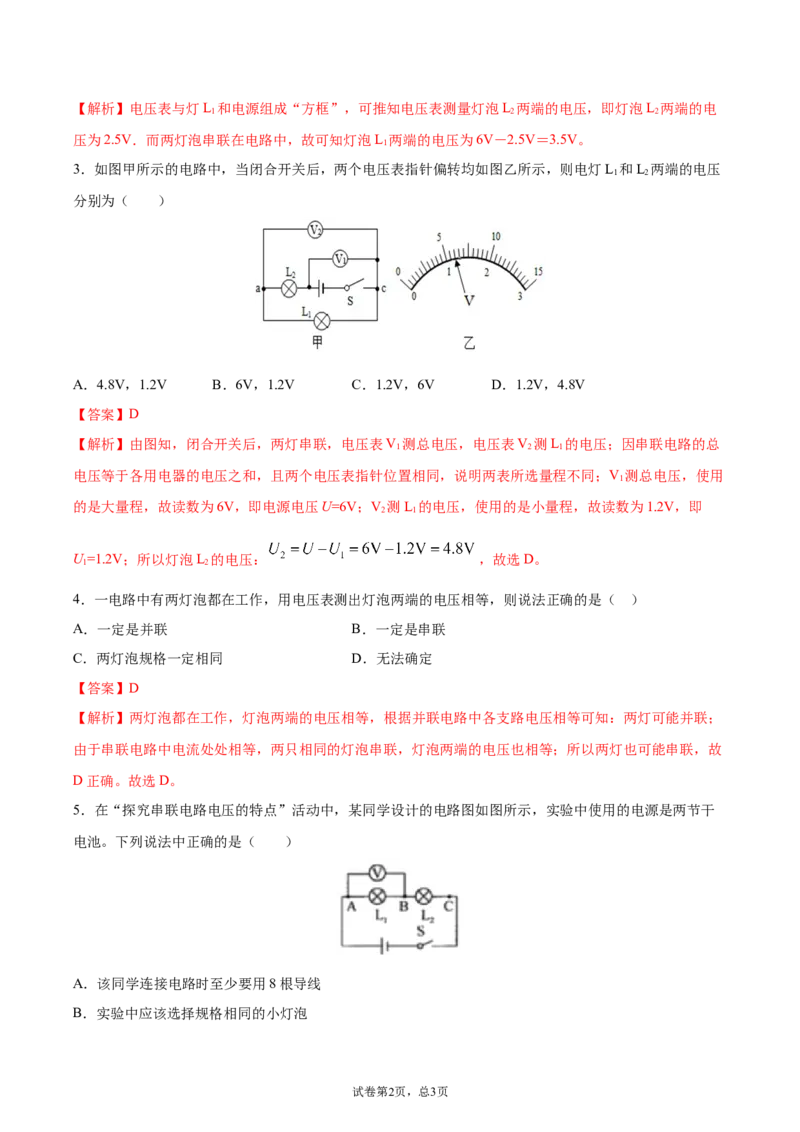

3．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L 和L 两端的电压
1 2
分别为（ ）
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
【答案】D
【解析】由图知，闭合开关后，两灯串联，电压表V 测总电压，电压表V 测L 的电压；因串联电路的总
1 2 1
电压等于各用电器的电压之和，且两个电压表指针位置相同，说明两表所选量程不同；V 测总电压，使用
1
的是大量程，故读数为6V，即电源电压U=6V；V 测L 的电压，使用的是小量程，故读数为1.2V，即
2 1
U=1.2V；所以灯泡L 的电压： ，故选D。
1 2
4．一电路中有两灯泡都在工作，用电压表测出灯泡两端的电压相等，则说法正确的是（ ）
A．一定是并联 B．一定是串联
C．两灯泡规格一定相同 D．无法确定
【答案】D
【解析】两灯泡都在工作，灯泡两端的电压相等，根据并联电路中各支路电压相等可知：两灯可能并联；
由于串联电路中电流处处相等，两只相同的灯泡串联，灯泡两端的电压也相等；所以两灯也可能串联，故
D正确。故选D。
5．在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干
电池。下列说法中正确的是（ ）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
试卷第2页，总3页C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L 两端的电压
2
【答案】C
【解析】A. 由图可知：连接电路时至少要用6根导线，故A错误；B. 实验中应该选择规格不同的小灯泡，
避免偶然性，故B错误；C. 电压表接在AC两点测的是电源的总电压，故C正确；D.将电压表接在A点的
导线改接到C点，电压表的正负接线柱接反了，故D错误。故选C。

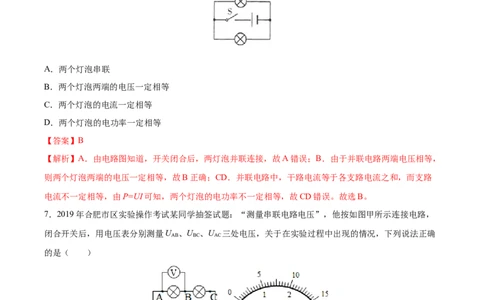

6．如图所示的电路中，将开关S闭合，两个灯泡均发光，则下列说法中正确的是（ ）
A．两个灯泡串联
B．两个灯泡两端的电压一定相等
C．两个灯泡的电流一定相等
D．两个灯泡的电功率一定相等
【答案】B
【解析】A．由电路图知道，开关闭合后，两灯泡并联连接，故A错误；B．由于并联电路两端电压相等，
则两个灯泡两端的电压一定相等，故B正确；CD．并联电路中，干路电流等于各支路电流之和，而支路
电流不一定相等，由P=UI可知，两个灯泡的电功率不一定相等，故CD错误。故选B。
7．2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，
闭合开关后，用电压表分别测量U 、U 、U 三处电压，关于在实验过程中出现的情况，下列说法正确
AB BC AC
的是（ ）
A．只要实验操作、读数正确，三次测量结果一定不会出现
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现U =U ，且不为0，可能是A、B之间发生了断路
AB AC
试卷第3页，总3页D．测出U 间电压后，保持B不动，将电压表连线由A改接到C，即可测出U
AB BC
【答案】C
【解析】A．若出现 ，即 与 间电压不相等，但在测量误差允许的范围内，
可以得出，串联电路两端的总电压各用电器两端电压之和，故A项错误；B．连接好电路，闭合开关后若
电压表的指针指在了零刻度线的左边时，即指针反向偏转，说明电压表正负接线柱接反了，需要将电压表
的正负极接线柱互换，故B项错误；C．实验时电压表示数 ，且示数不为0，可能是A、B之间
发生了断路或B、C间发生了短路，故C项正确；D．用电压表测出 间电压后，保持B不动，将A改
接到C，虽然电压表此时与L 并联，但电流从电压表负接线柱流入，闭合开关后，电压表指针会反偏，所
1
以不能测出L 两端的电压，故D项错误。故选D。
1

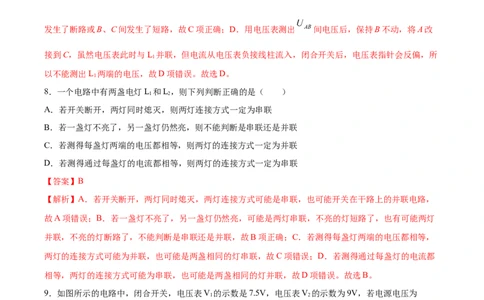

8．一个电路中有两盏电灯L 和L，则下列判断正确的是（ ）
1 2
A．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联
B．若一盏灯不亮了，另一盏灯仍然亮，则不能判断是串联还是并联
C．若测得每盏灯两端的电压都相等，则两灯的连接方式一定为并联
D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联
【答案】B
【解析】A．若开关断开，两灯同时熄灭，两灯连接方式可能是串联，也可能开关在干路上的并联电路，
故A项错误；B．若一盏灯不亮了，另一盏灯仍然亮，可能是两灯串联，不亮的灯短路了，也有可能两灯
并联，不亮的灯断路了，不能判断是串联还是并联，故B项正确；C．若测得每盏灯两端的电压都相等，
两灯的连接方式可能为并联，也可能是两盏相同的灯串联，故C项错误；D．若测得通过每盏灯的电流都
相等，两灯的连接方式可能为串联，也可能是两盏相同的灯并联，故D项错误。故选B。

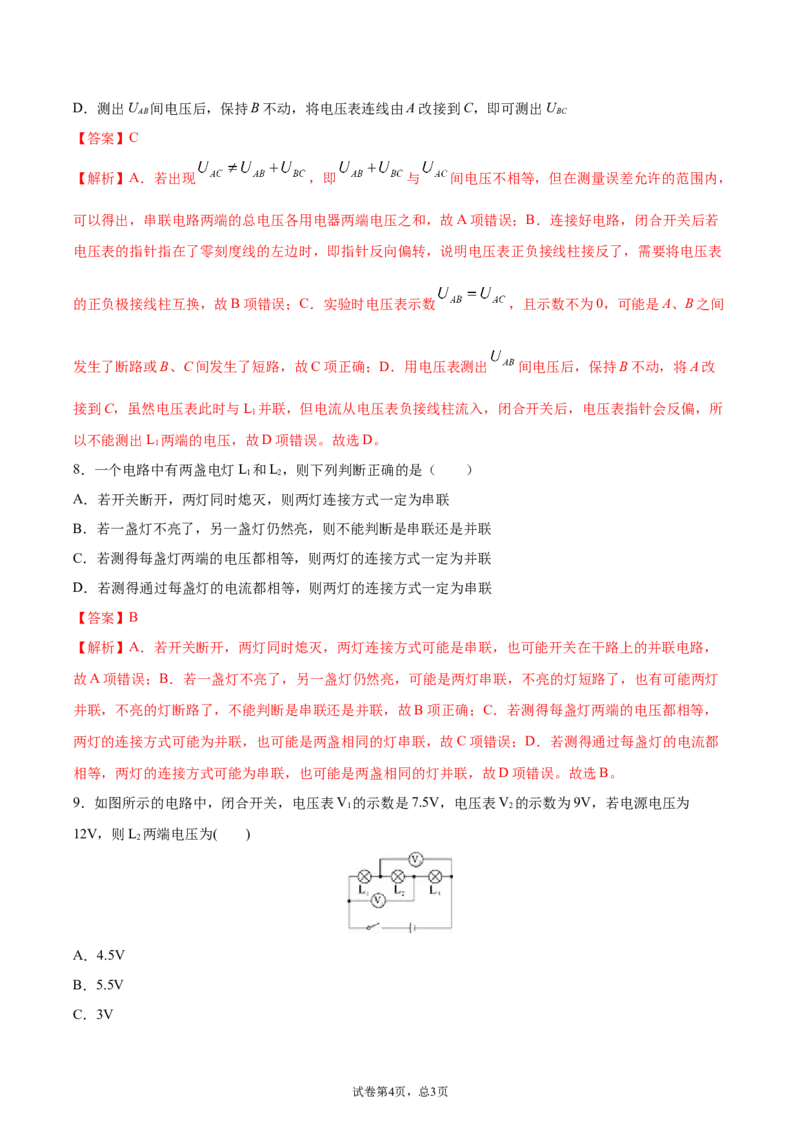

9．如图所示的电路中，闭合开关，电压表V 的示数是7.5V，电压表V 的示数为9V，若电源电压为
1 2
12V，则L 两端电压为( )
2
A．4.5V
B．5.5V
C．3V
试卷第4页，总3页D．2V
【答案】A
【解析】电路中三个灯泡串联，电压表V 测L 和L 两端的总电压，电压表V 测L 和L 两端的总电压，
1 1 2 2 2 3
由串联电路的电压特点，L 两端的电压： ，L 两端的电压： ，
1 3
L 两端的电压： ．
2
10．在如图所示的电路中，电压表 的示数为 ，电压表 的示数为 ．若电源电压为 ，则
两端电压为（ ）
A．
B．
C．
D．
【答案】C
【解析】因为串联电路两端电压等于各用电器两端电压之和，则 ， ，
，解得： ．故ABD项错误，C项正确。
11．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（ ）
试卷第5页，总3页A．L 两端电压为4V
2
B．L 两端电压为4V
1
C．L 和电源两端电压之和为4V
1
D．L 两端电压为2V
2
【答案】A
【解析】如图，闭合开关后，两灯串联，电源电压为6V，电压表测量灯L 两端的电压，U=4V，L 两端
2 2 1
的电压 电源电压为6V，L 和电源两端的电压之和不可能为4V，故A符合题意，
1
B、C、D不符合题意。故选A。

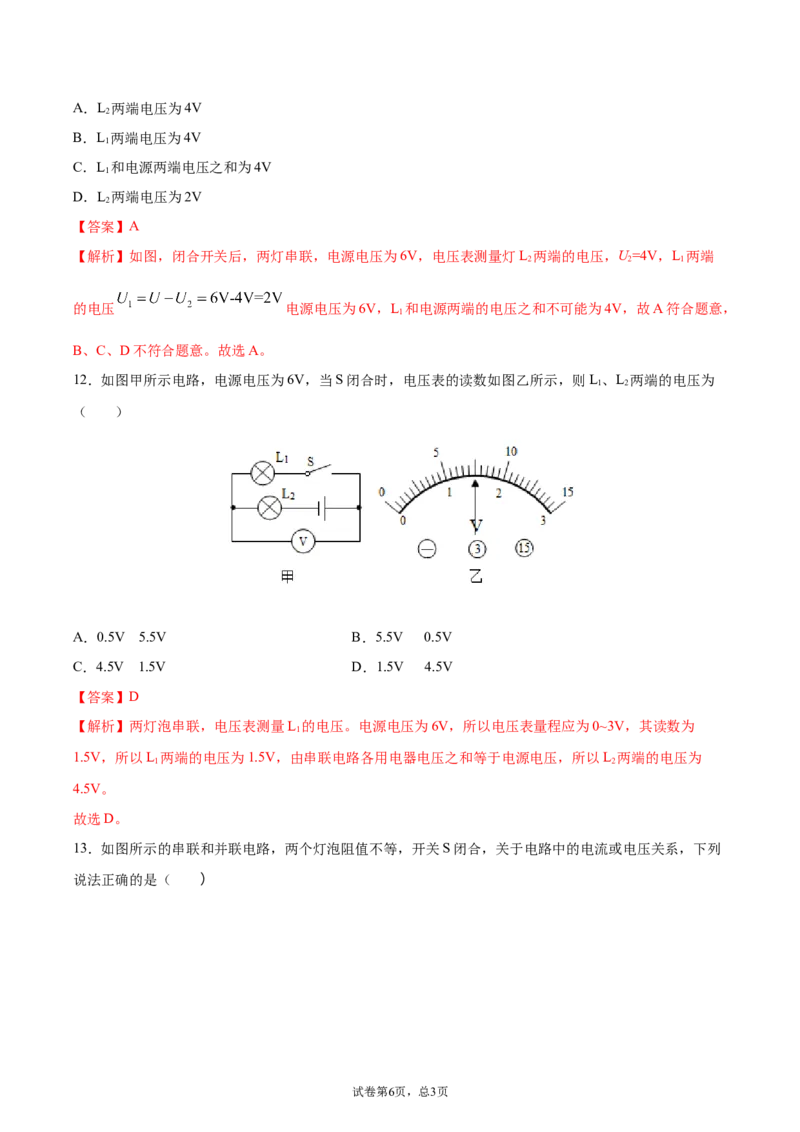

12．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L、L 两端的电压为
1 2
（ ）
A．0.5V 5.5V B．5.5V 0.5V
C．4.5V 1.5V D．1.5V 4.5V
【答案】D
【解析】两灯泡串联，电压表测量L 的电压。电源电压为6V，所以电压表量程应为0~3V，其读数为
1
1.5V，所以L 两端的电压为1.5V，由串联电路各用电器电压之和等于电源电压，所以L 两端的电压为
1 2
4.5V。
故选D。

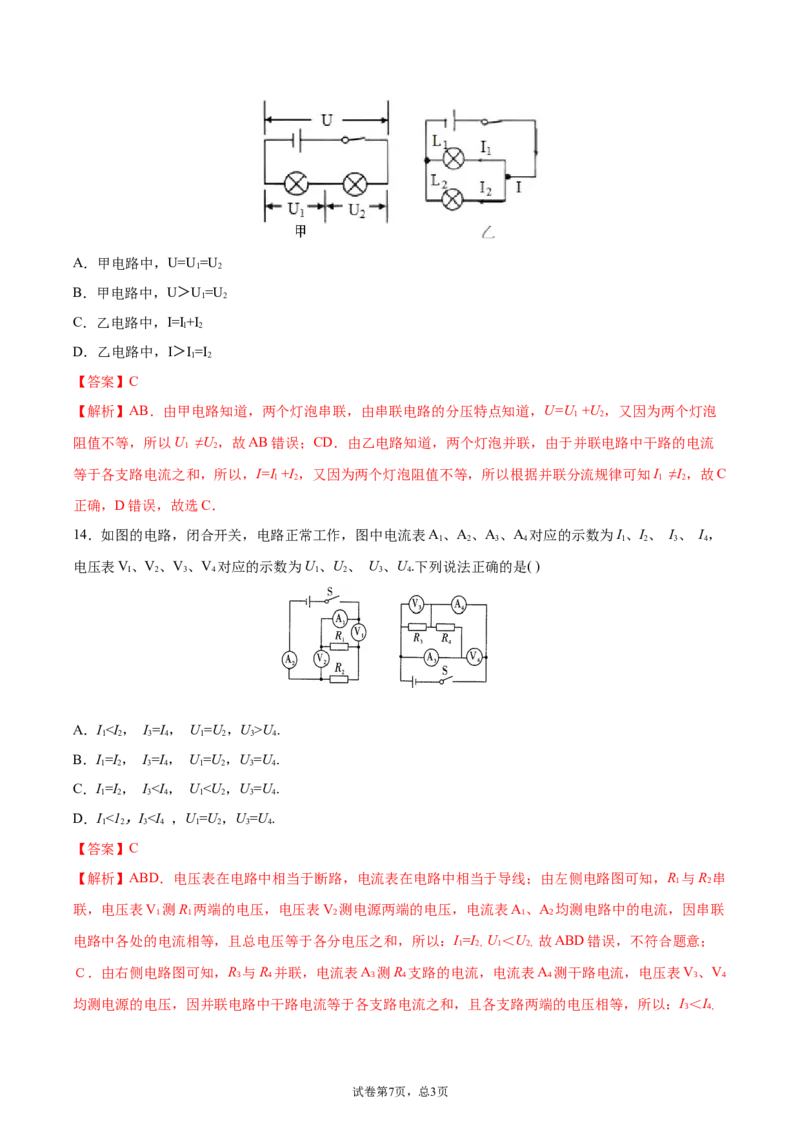

13．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列
说法正确的是（ ）
试卷第6页，总3页A．甲电路中，U=U=U
1 2
B．甲电路中，U＞U=U
1 2
C．乙电路中，I=I+I
l 2
D．乙电路中，I＞I=I
1 2
【答案】C
【解析】AB．由甲电路知道，两个灯泡串联，由串联电路的分压特点知道，U=U +U，又因为两个灯泡
1 2
阻值不等，所以U ≠U，故AB错误；CD．由乙电路知道，两个灯泡并联，由于并联电路中干路的电流
1 2
等于各支路电流之和，所以，I=I +I，又因为两个灯泡阻值不等，所以根据并联分流规律可知I ≠I，故C
l 2 1 2
正确，D错误，故选C．
14．如图的电路，闭合开关，电路正常工作，图中电流表A、A、A、A 对应的示数为I、I、 I、 I，
1 2 3 4 1 2 3 4
电压表V、V、V、V 对应的示数为U、U、 U、U.下列说法正确的是( )
I 2 3 4 1 2 3 4
A．IU.
1 2 3 4 1 2 3 4
B．I=I， I=I， U=U，U=U.
1 2 3 4 1 2 3 4
C．I=I， I
