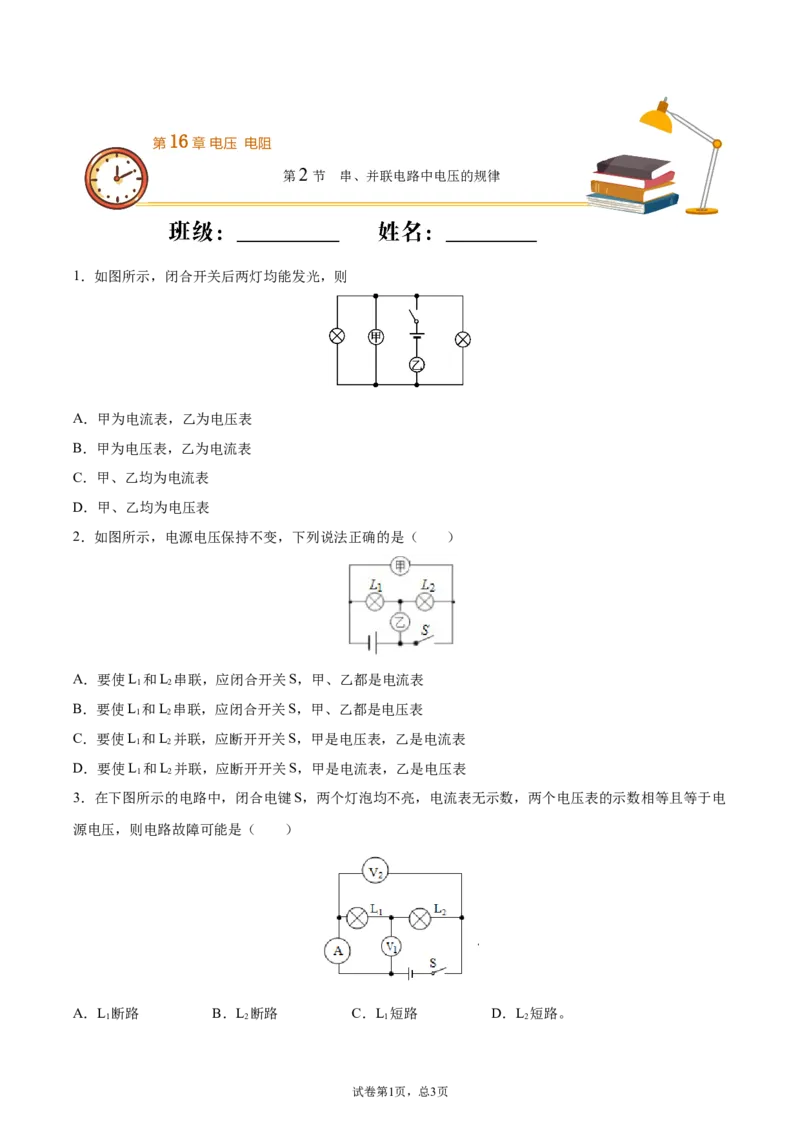

第 章 电压 电阻
第2 节 串、并联电路中电压的规律
1．如图所示，闭合开关后两灯均能发光，则
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙均为电流表
D．甲、乙均为电压表

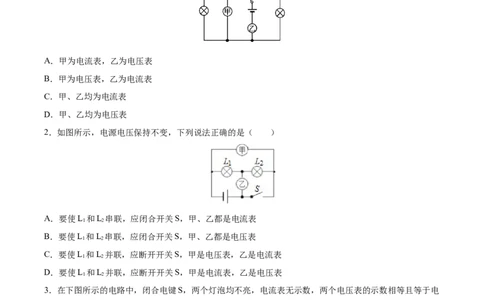

2．如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L 和L 串联，应闭合开关S，甲、乙都是电流表
1 2
B．要使L 和L 串联，应闭合开关S，甲、乙都是电压表
1 2
C．要使L 和L 并联，应断开开关S，甲是电压表，乙是电流表
1 2
D．要使L 和L 并联，应断开开关S，甲是电流表，乙是电压表
1 2
3．在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电
源电压，则电路故障可能是（ ）
A．L 断路 B．L 断路 C．L 短路 D．L 短路。
1 2 1 2
试卷第1页，总3页4．如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，
以下判断正确的是（ ）
A．一定是灯泡L 断路
1
B．一定是灯泡L 断路
2
C．可能是灯泡L 短路
1
D．可能是灯泡L 短路
2

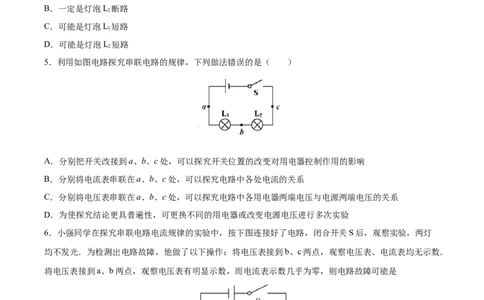

5．利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
6．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯
均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．
将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是
A．灯L 断路 B．灯L 短路 C．电流表烧坏了 D．灯L 断路
2 2 1
7．如图所示的电路中，闭合开关S、S，小灯泡L 和L 正常发光，电流表和电压表均有示数，下列关于
1 2 1 2
试卷第2页，总3页该电路的说法错误的是
A．L 与L 并联
1 2
B．电流表测L 的电流
1
C．L 与L 两端的电压相等，等于电压表的示数
1 2
D．当开关S 断开时，通过电流表的电流变小
2

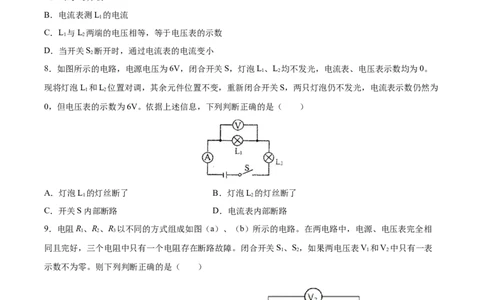

8．如图所示的电路，电源电压为6V，闭合开关S，灯泡L、L 均不发光，电流表、电压表示数均为0。
1 2
现将灯泡L 和L 位置对调，其余元件位置不变，重新闭合开关S，两只灯泡仍不发光，电流表示数仍然为
1 2
0，但电压表的示数为6V。依据上述信息，下列判断正确的是（ ）
A．灯泡L 的灯丝断了 B．灯泡L 的灯丝断了
1 2
C．开关S内部断路 D．电流表内部断路
9．电阻R、R、R 以不同的方式组成如图（a）、（b）所示的电路。在两电路中，电源、电压表完全相
1 2 3
同且完好，三个电阻中只有一个电阻存在断路故障。闭合开关S、S，如果两电压表V 和V 中只有一表
1 2 1 2
示数不为零。则下列判断正确的是（ ）
试卷第3页，总3页A．电阻R 一定断路 B．电阻R 可能断路
3 3
C．电阻R 一定断路 D．电阻R 一定断路
2 1
10．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L 与L 串联，以下做法
1 2
正确的是()
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
11．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电
压表示数变小，则（ ）
A．灯L可能变暗
B．灯L亮度可能不变
C．电阻R可能断路
D．电阻R可能短路
12．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是
A．甲、乙、丙都是电流表
B．甲、乙、丙都是电压表
C．甲、乙是电压表,丙是电流表
D．甲、丙是电流表,乙是电压表

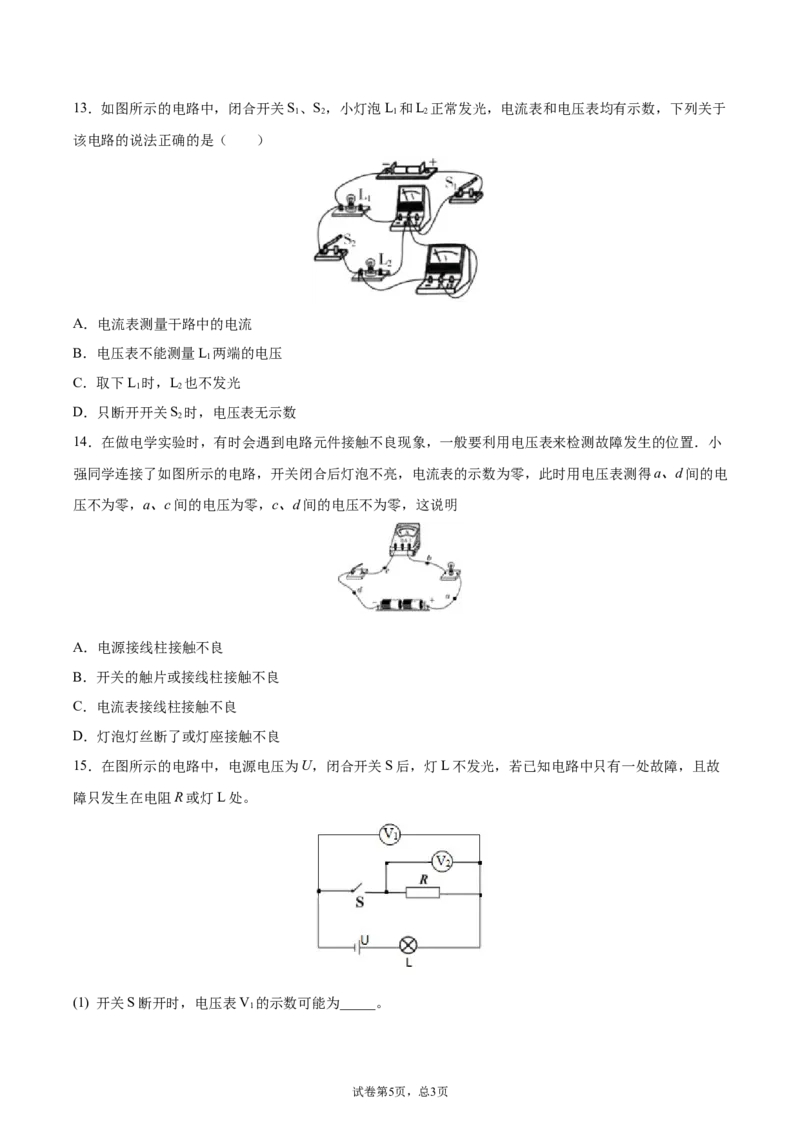

试卷第4页，总3页13．如图所示的电路中，闭合开关S、S，小灯泡L 和L 正常发光，电流表和电压表均有示数，下列关于
1 2 1 2
该电路的说法正确的是（ ）
A．电流表测量干路中的电流
B．电压表不能测量L 两端的电压
1
C．取下L 时，L 也不发光
1 2
D．只断开开关S 时，电压表无示数
2
14．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置．小
强同学连接了如图所示的电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间的电
压不为零，a、c间的电压为零，c、d间的电压不为零，这说明
A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表接线柱接触不良
D．灯泡灯丝断了或灯座接触不良
15．在图所示的电路中，电源电压为U，闭合开关S后，灯L不发光，若已知电路中只有一处故障，且故
障只发生在电阻R或灯L处。
(1) 开关S断开时，电压表V 的示数可能为_____。
1
试卷第5页，总3页(2) 开关S闭合后，若电压表V 的示数为U，请写出电压表V 的示数及相对应的故障_____。
1 2
16．如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V 和V 的示数分别如图乙丙所示。
1 2
则V 用的量程是_____V，V 用的量程是_____V，小灯泡L 上的电压_____。
1 2 1
17．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R 两端的电
1
压为________ V；R 两端的电压为________ V。
2
18．小伟连接两灯并联电路的情况如图所示．当他“试触”时，发现电压表的指针不动、电流表的指针很
快向右偏转，两灯都不发光．小敏指出他在电路连接中有错误．若闭合开关S，可能造成的后果是
________；现在请你只改接图电路中的一根导线，使电路连接完全正确．（在错接的导线上画×，然后画
出正确的接线位置）________
19．（1）在探究“固体熔化时温度的变化规律”和“水沸腾时温度变化的特点”两个实验中，都需用到
的测量器材是_________和___________。

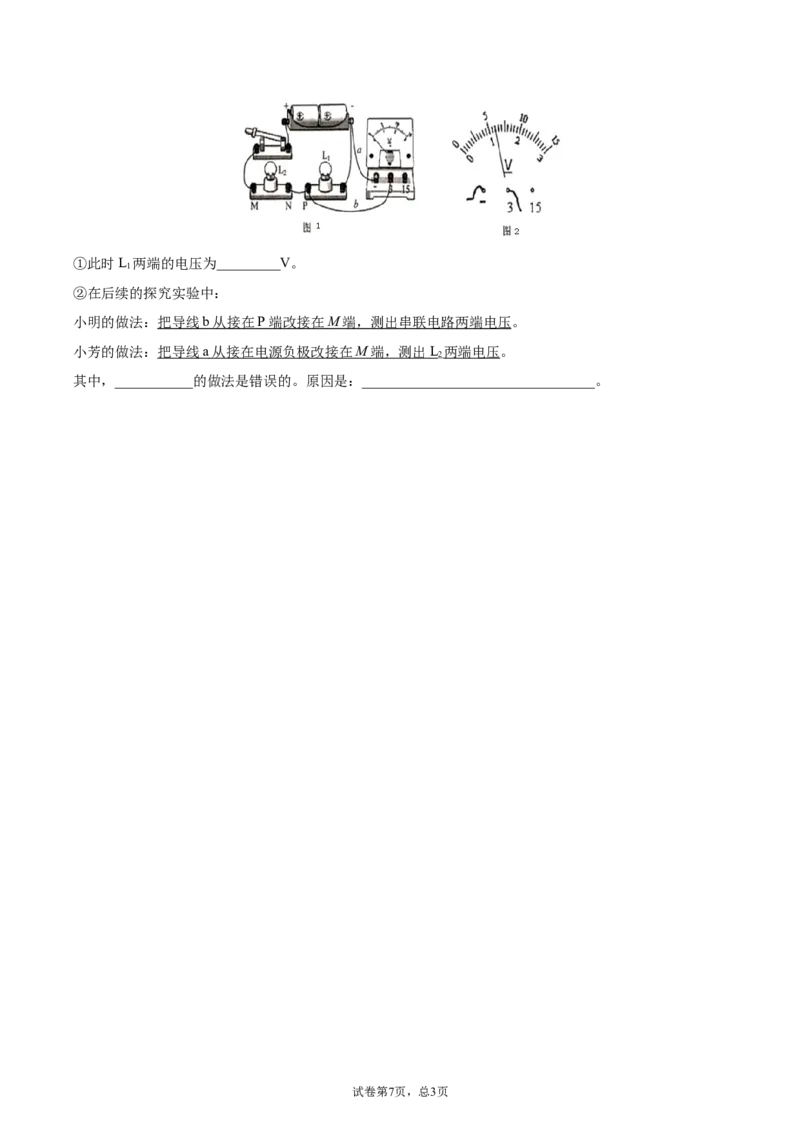

（2）探究“串联电路电压的规律”的电路如图1所示。电源提供的电压不超过3V。闭合开关，电压表的
示数如图2所示。
试卷第6页，总3页①此时L 两端的电压为_________V。
1
②在后续的探究实验中：
小明的做法： 把导线 b 从接在 P 端改接在 M 端，测出串联电路两端电压 。
小芳的做法： 把导线 a 从接在电源负极改接在 M 端，测出 L 两端电压。
2
其中，___________的做法是错误的。原因是：_________________________________。
