第 章 电压 电阻
第4 节 变阻器

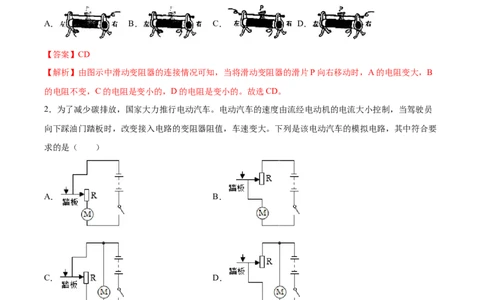

1．当将滑动变阻器的滑片P向左移动时，图中的哪一种连接方法可使变阻器连入电路部分的电阻变小？
（ ）
A． B． C． D．
【答案】CD
【解析】由图示中滑动变阻器的连接情况可知，当将滑动变阻器的滑片P向右移动时，A的电阻变大，B
的电阻不变，C的电阻是变小的，D的电阻是变小的。故选CD。
2．为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员
向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要
求的是（ ）
A． B．
C． D．
【答案】A
【解析】A．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻减小，根据
欧姆定律可知，电流变大，故A符合题意；B．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑
动变阻器接入电路电阻变大，根据欧姆定律可知，电流变小，故B不符合题意；C．滑动变阻器与电动机
并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故
C不符合题意；D．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支
试卷第1页，总3页路互不影响，通过电动机的电流不变，故D不符合题意。故选A。
3．如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电
阻变小，小灯泡变亮，导致铅笔芯接入电路的电阻变小的主要因素是
A．材料 B．长度 C．温度 D．横截面积
【答案】B
【解析】当只把右端夹子向左移时，铅笔芯接入电路中的长度变小，铅笔芯接入电路的电阻变小，电路中
电流增大，小灯泡变亮；所以，可得出铅笔芯电阻和铅笔芯的长度有关，长度越小，电阻越小，故B符合
题意.

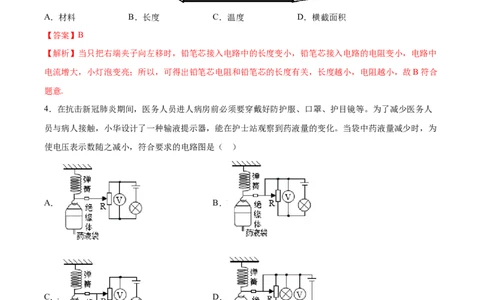

4．在抗击新冠肺炎期间，医务人员进人病房前必须要穿戴好防护服、口罩、护目镜等。为了减少医务人
员与病人接触，小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为
使电压表示数随之减小，符合要求的电路图是（ ）
A． B．
C． D．
【答案】C
【解析】当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑
片会向上移动；A．由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，
滑片向上移动不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表
的示数也不变，故A不符合题意；B．由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋
试卷第2页，总3页中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两
端的电压变大，即电压表的示数变大，故B不符合题意；C．由图可知，变阻器与灯泡串联，电压表测变
阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分
压特点可知，变阻器两端的电压变小，即电压表的示数变小，故C符合题意；D．由图可知，变阻器与灯
泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，故
D不符合题意。故选C。

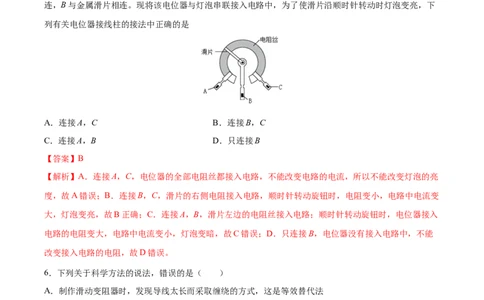

5．如图所示是一种称为电位器的变阻器，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相
连，B与金属滑片相连。现将该电位器与灯泡串联接入电路中，为了使滑片沿顺时针转动时灯泡变亮，下
列有关电位器接线柱的接法中正确的是
A．连接A，C B．连接B，C
C．连接A，B D．只连接B
【答案】B
【解析】A．连接A，C，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮
度，故A错误；B．连接B，C，滑片的右侧电阻接入电路，顺时针转动旋钮时，电阻变小，电路中电流变
大，灯泡变亮，故B正确；C．连接A，B，滑片左边的电阻丝接入电路；顺时针转动旋钮时，电位器接入
电路的电阻变大，电路中电流变小，灯泡变暗，故C错误；D．只连接B，电位器没有接入电路中，不能
改变接入电路的电阻，故D错误。
6．下列关于科学方法的说法，错误的是（ ）
A．制作滑动变阻器时，发现导线太长而采取缠绕的方式，这是等效替代法
B．将材料按导电性能分为导体、半导体、绝缘体，这是分类法
C．根据电能转化为机械能，想到机械能转化为电能，这是逆向思考法
D．用带箭头的直线来表示光的传播路线，这是理想模型法
【答案】A
【解析】A．制作滑动变阻器时，发现导线太长，采取缠绕的方式，可以缩短导线所占的距离空间，采用
的是“累积法”，故A错误，符合题意；B．导电性能强的物体是导体，导电性能弱的是绝缘体，处于二
者之间的属于半导体，这是将材料按导电性能分类，采用的是“分类法”，故B正确，不符合题意；C．
试卷第3页，总3页电能转化为机械能，根据思维的可逆性，很容易想到机械能转化为电能，采用的是“逆向思考法”，故C
正确，不符合题意；D．用带箭头的直线来表示实际不存在的光的传播路线，采用的是“模型法”，故C
正确，不符合题意。故选A。

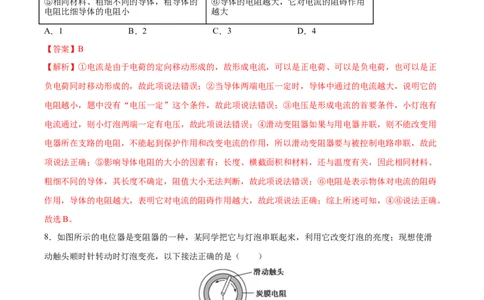

7．关于电流、电压和电阻，下列叙述中有几句话是正确的（ ）
①电流是自由电子定向移动形成的 ②导体中通过的电流越大，它的电阻越小
③有电流通过的小灯泡，其两端不一定有
④滑动变阻器要与被控制电路串联
电压
⑤相同材料、粗细不同的导体，粗导体的 ⑥导体的电阻越大，它对电流的阻碍作用
电阻比细导体的电阻小 越大
A．1 B．2 C．3 D．4
【答案】B
【解析】①电流是由于电荷的定向移动形成的，故形成电流，可以是正电荷、可以是负电荷，也可以是正
负电荷同时移动形成的，故此项说法错误；②当导体两端电压一定时，导体中通过的电流越大，说明它的
电阻越小，题中没有“电压一定”这个条件，故此项说法错误；③电压是形成电流的首要条件，小灯泡有
电流通过，则小灯泡两端一定有电压，故此项说法错误；④滑动变阻器如果与用电器并联，则不能改变用
电器所在支路的电阻，不能起到保护作用和改变电流的作用，所以滑动变阻器要与被控制电路串联，故此
项说法正确；⑤影响导体电阻的大小的因素有：长度、横截面积和材料，还与温度有关，因此相同材料、
粗细不同的导体，其长度不确定，阻值大小无法判断，故此项说法错误；⑥电阻是表示物体对电流的阻碍
作用，导体的电阻越大，表明它对电流的阻碍作用越大，故此项说法正确；综上所述可知，④⑥说法正确。
故选B。
8．如图所示的电位器是变阻器的一种，某同学把它与灯泡串联起来，利用它改变灯泡的亮度；现想使滑
动触头顺时针转动时灯泡变亮，以下接法正确的是（ ）
A．将A、B两个接线柱分别接入电路
B．将A、C两个接线柱分别接入电路
C．将B、C两个接线柱分别接入电路
D．以上连接方法都正确
【答案】C
试卷第4页，总3页【解析】电位器是变阻器的一种，电位器通过触头的转动从而改变电阻，是由于当触头转动以后改变了连
入电路中电阻丝的长度；要使滑动触头顺时针转动时灯泡变亮，说明电路中的电流变大，所以电位器接入
电路中的电阻应变小，应将滑片右边部分接入电路，即将B、C两个接线柱分别接入电路。故选C。
9．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路
后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器的方法应该是下列
选项中的（ ）
A．M接A，N接D
B．M接A，N接B
C．M接B，N接C
D．M接C，N接D
【答案】B
【解析】小灯泡的亮度很暗，移动滑动变阻器，灯泡的亮度不变，说明电路中的阻值太大，电流较小，因
此故障为：滑动变阻器接入的下面电阻线两端的接线柱。故选B。
10．如图是一种自动测定油箱内油面高度的装置， 是定值电阻， 是滑动变阻器，油量表是由电表改
装而成。以下说法不正确的是（ ）
A． 和 在电路中是串联的
B．油量表是由电流表改装而成
C．当油量上升时，油量表示数变小，电压表示数变大
试卷第5页，总3页D． 在电路中起到了保护电路的作用，不可省掉
【答案】C
【解析】A．由电路图可知， 和 在电路中是串联的，A项正确；故A项不符合题意；B．由电路图可
知，油量表串联在电路中，所以油量表是由电流表改装而成的，B项正确；故B项不符合题意；C．当油
量上升时，浮标上移，在杠杆的作用下滑片下移， 接入电路中的电阻变小，电路中的总电阻变小，电
路中的电流变大， 两端的电压变大，由串联电路的电压特点可知， 两端的电压变小，即电压表的示
数变小，C项错误；故C项符合题意；D．由电路图可知，电阻 是在油箱装满油时防止电路短路，即对
电路起到保护作用，则 不能省去，D项正确；故D项不符合题意。故选C。
11．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、
b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a
和b”、“a和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜
丝”或“镍铬合金丝”）．
【答案】b和c 镍铬合金线
【解析】若顺时针旋转旋钮时灯泡发光变亮，说明顺时针旋转旋钮时电位器阻值减小，由此说明电位器使
用右半部分，故需将b和c接线柱接入电路；相同条件下铜丝比镍铬合金丝的阻值小，应该选用镍铬合金
丝．
12．(1)如图甲所示，温度计的示数为______℃ ；
(2)如图乙所示，插入式电阻箱A、B两个接线柱之间的电阻值是_______Ω；
试卷第6页，总3页(3)如图丙所示的电路中，电源电压为3V，则L 两端的电压为______V。
2
【答案】-2.2 7 2.5
【解析】(1)由图可知该温度计的分度值是0.2℃，所以该温度计的读数为零下2.2℃。
(2)由图可知，两个接线柱间接入的电阻为
(3)由图可知，电压表测的是L 两端的电压，因为电源电压是3V，所以电压表选择的量程是0到3V，电压
1
表的读数为0.5V，所以L 两端的电压为
2
13．（1）如图甲所示，是插塞式电阻箱的示意图。各个厚铜片并没有直接连通，而是由阻值固定的电阻
丝连接在一起，铜塞可以插入到相邻的两个厚铜片之间，并且紧密接触，铜塞与厚铜片的电阻很小，可看
做是0，则在如图所示的情景中，该电阻箱有效电阻为_______Ω。
（2）电压表和电流表的使用规则有一些相同之处：
电表接入电路时，电流从正_______流入；
被测值不能超过电表的_______；
（3）某同学在做电学实验时，不慎将电压表和电流表的位置对换接成了如图乙所示电路。此时若闭合开
关，其后果是：电流表_______，电压表______。（选填“烧坏”或“不烧坏”）
【答案】50 接线柱 量程 烧坏 不烧坏
【解析】(1)当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻就会消失。故由图可知，拔出的铜
塞所对应的电阻是：20Ω+30Ω=50Ω，所以此时电阻箱的有效电阻是50Ω.
(2)电压表和电流表的使用规则的相同之处有：电表接入电路时，电流都是从正接线柱流入负接线柱流出；
被测值不能超过电表的量程；
(3)在图示的电路中，电流表没有经过用电器直接与电源的正负极连接在一起，这样电路中的电流非常大，
电源和电流表将会被烧坏。由于电流表与灯泡并联在一起，灯泡被短路，没有电流通过该支路，所以灯泡
试卷第7页，总3页不亮，电压表没有示数，不会被烧毁，即不烧坏。
14．亲爱的同学：你会使用下面的实验仪器吗？
(1)如图1所示，这是_____表的表盘，此时示数为_________．
(2)如图2所示，该电阻箱此时的示数为_________Ω．
(3)实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图3所示．“20Ω”指的是_________；如
果把A、C两接线柱与电路连接，当滑片向左移动时，变阻器接入电路部分的电阻值变________．
(4)如果你还想知道电路中电流值的改变情况，需在电路中再___联一个电流表，并增加___根导线．
【答案】电流 11mA 3608 滑动变阻器最大值为20 小 串 1
【解析】(1)由表盘上的单位mA可知这是电流表的表盘，此时该电流表的量程是0 15mA，所以分度值是
0.05mA，故此时的示数是11mA； ∼
(2)电阻箱的示数：R=3×1000Ω+6×100Ω+0×10Ω+8×1Ω=3608Ω；
(3)变阻器铭牌上的“20Ω2A”字样中 ：20Ω是指滑动变阻器的最大阻值为20Ω，2A是允许通过滑动变
阻器的最大电流值；如果把A、C两接线柱与电路连接，则滑动变阻器的左半部分连人电路，当滑片向左
移动时接入电路部分的电阻值变小．
(4)据实验过程可知，如果想知道电路中电流值的改变情况，需在电路中再串联一个电流表，并增加1根导
线．
