16
第 章 电压 电阻
第4 节 变阻器

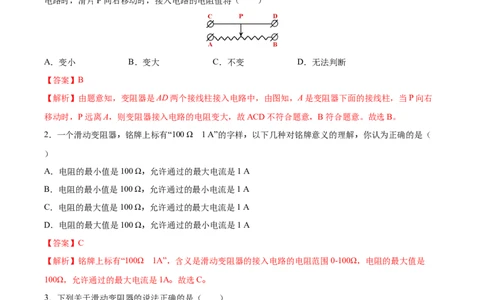

1．使用滑动变阻器，可以实现电路中的多种变化。如图是滑动变阻器的结构示意图，将接线柱A、D接入
电路时，滑片P向右移动时，接入电路的电阻值将（ ）
A．变小 B．变大 C．不变 D．无法判断
【答案】B
【解析】由题意知，变阻器是AD两个接线柱接入电路中，由图知，A是变阻器下面的接线柱，当P向右
移动时，P远离A，则变阻器接入电路的电阻变大，故ACD不符合题意，B符合题意。故选B。
2．一个滑动变阻器，铭牌上标有“100 Ω 1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是（
）
A．电阻的最小值是100 Ω，允许通过的最大电流是1 A
B．电阻的最小值是100 Ω，允许通过的最小电流是1 A
C．电阻的最大值是100 Ω，允许通过的最大电流是1 A
D．电阻的最大值是100 Ω，允许通过的最小电流是1 A
【答案】C
【解析】铭牌上标有“100Ω 1A”，含义是滑动变阻器的接入电路的电阻范围0-100Ω，电阻的最大值是
100Ω，允许通过的最大电流是1A。故选C。
3．下列关于滑动变阻器的说法正确的是（ ）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的
【答案】C
【解析】滑动变阻器的电阻丝的材料、横截面积、温度都不变，改变电阻大小的方法是改变连入电路中导
体的长度。故选C。

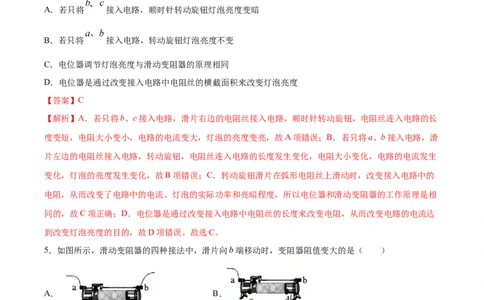

试卷第1页，总3页4．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可
调节灯泡亮度。下列分析正确的是（ ）
A．若只将 接入电路，顺时针转动旋钮灯泡亮度变暗
B．若只将 接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
【答案】C
【解析】A．若只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮，电阻丝连入电路的长
度变短，电阻大小变小，电路的电流变大，灯泡的亮度变亮，故A项错误；B．若只将a、b接入电路，滑
片左边的电阻丝接入电路，转动旋钮，电阻丝连入电路的长度发生变化，电阻大小变化，电路的电流发生
变化，灯泡的亮度发生变化，故B项错误；C．转动旋钮滑片在弧形电阻丝上滑动时，改变接入电路中的
电阻，从而改变了电路中的电流、灯泡的实际功率和亮暗程度，所以电位器和滑动变阻器的工作原理是相
同的，故C项正确；D．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达
到改变灯泡亮度的目的，故D项错误。故选C。
5．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A． B．
C． D．
【答案】C
【解析】A．由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，
试卷第2页，总3页滑动变阻器接入电路的阻值不变，故A不符合题意；B．由图可知，滑动变阻器接的是一上一下，向b端
移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故B不符合题意；
C．由图可知，滑动变阻器接的是一上一下，向b端移动滑片时，滑动变阻器接入电路的电阻丝长度变长，
滑动变阻器接入电路的阻值变大，故C符合题意；D．由图可知，滑动变阻器接的是一上一下，向b端移
动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故D不符合题意。
故选C。
6．某同学在连接电路时将滑动变阻器连接成图所示的状态，则当滑片P向右移动时，连入电路的电阻将
（ ）
A．变大 B．变小 C．不变 D．都有可能
【答案】C
【解析】如图，接线柱BD连接在一起，相当于AB两接线柱接入电路，此时电阻丝部分没有接入电路，故
移动滑片时，电阻不变，ABD错误，C正确。故选C。
7．图中，电阻箱的示数为
A．2020Ω B．20Ω C．2012Ω D．2200Ω
【答案】A
【解析】×1000的位置对应的数是2，×100的位置对应的数是0，×10的位置对应的数是2，×1的位置对应
的数是0，电阻箱的示数为2020Ω.故选A.
8．如图电路，灯L、L 的额定电压分别为2V、10V，S 闭合、S 断开，滑动变阻器滑片置于中点位置时，
1 2 1 2
两灯均正常发光．S 闭合后，移动变阻器滑片使L 仍正常发光时，下列关于滑片位置和电流表示数的说法
2 2
正确的是
试卷第3页，总3页A．滑片在中点右侧，电流表示数变小
B．滑片在中点左侧，电流表示数变大
C．滑片在中点右侧，电流表示数不变
D．滑片在中点左侧，电流表示数不变
【答案】C
【解析】当S 闭合时，L 被短路，电路中的总电阻减小，电路中的电流变大，为使L 正常发光，应减小电
2 1 2
流，增大电阻，因此滑片应在中点右侧，而L 正常发光时的电流是相同的，故电流表示数不变．故选C．
2

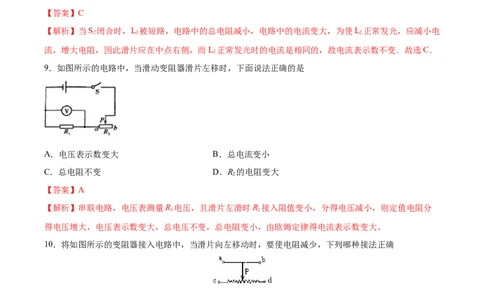

9．如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是
A．电压表示数变大 B．总电流变小
C．总电阻不变 D．R 的电阻变大
2
【答案】A
【解析】串联电路，电压表测量R 电压，且滑片左滑时R 接入阻值变小，分得电压减小，则定值电阻分
1 2
得电压增大，电压表示数变大，总电压不变，总电阻变小，由欧姆定律得电流表示数变大。
10．将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确
A．a和b B．a和c C．c和d D．b和d
【答案】B
【解析】当滑片向左移动时，要使电阻减小，下端必须选择c接线柱，上端选择a或b接线柱．故选B．
11．如图甲所示的电路中，在 、 两点间接入滑动变阻器，要求闭合开关 后，在滑片 向左滑动的
过程中，灯泡的亮度逐渐变亮．在图中所示的四种接法中，可能实现上述要求的是
试卷第4页，总3页A． B．
C． D．
【答案】C
【解析】滑片向左移动时灯变亮，说明滑动变阻器接入电路的阻值减小，此时左下角的接线柱应接入了电
路，上面两个接线柱任选一个即可，所以C对．
12．将图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变大，
则滑动变阻器连入电路的接线柱应是
A．A和D B．A和C C．B和D D．B和C
【答案】AB
【解析】当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变大，即划片左侧电阻丝接入电路，因
此上接线柱CD任选，下接线柱接A位置，故选AB。
