第二十章 电与磁
第5 节 磁生电
一、单选题

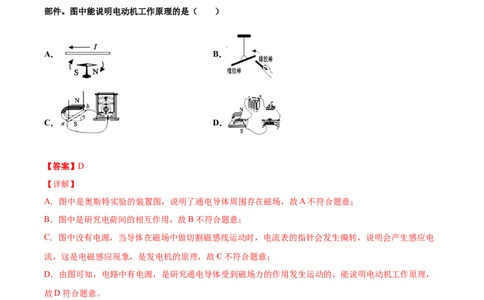

1．（2021·四川成都市·九年级期末）为了环境保护，国家鼓励发展新能源汽车，电动机是电动汽车的核心
部件。图中能说明电动机工作原理的是（ ）
A． B．
C． D．
【答案】D
【详解】
A．图中是奥斯特实验的装置图，说明了通电导体周围存在磁场，故A不符合题意；
B．图中是研究电荷间的相互作用，故B不符合题意；
C．图中没有电源，当导体在磁场中做切割磁感线运动时，电流表的指针会发生偏转，说明会产生感应电
流，这是电磁感应现象，是发电机的原理，故C不符合题意；
D．由图可知，电路中有电源，是研究通电导体受到磁场力的作用发生运动的，能说明电动机工作原理，
故D符合题意。
故选D。
2．（2021·四川成都市·九年级期末）如图所示，把两个玩具车上的电机的接线柱用导线连接起来，如果用
力快速拨动甲电机的转叶，你会发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（ ）
试卷第1页，总9页A．“乙电机”将机械能转化为电能
B．“甲电机”相当于一个手摇发电机
C．“乙电机”依据电磁感应原理来工作
D．两电机的工作原理完全相同
【答案】B
【详解】
甲相当于一个发电机，带动乙电机转动，故乙是电动机；甲将机械能转化为电能，乙将电能转化为机械能，
甲利用电磁感应原理来工作，乙根据通电导体在磁场中受到力的作用。
故选 B。

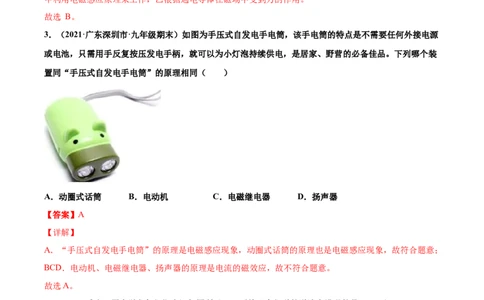

3．（2021·广东深圳市·九年级期末）如图为手压式自发电手电筒，该手电筒的特点是不需要任何外接电源
或电池，只需用手反复按压发电手柄，就可以为小灯泡持续供电，是居家、野营的必备佳品。下列哪个装
置同“手压式自发电手电筒”的原理相同（ ）
A．动圈式话筒 B．电动机 C．电磁继电器 D．扬声器
【答案】A
【详解】
A．“手压式自发电手电筒”的原理是电磁感应现象，动圈式话筒的原理也是电磁感应现象，故符合题意；
BCD．电动机、电磁继电器、扬声器的原理是电流的磁效应，故不符合题意。
故选A。
4．（2021·重庆巴蜀中学九年级期末）如图所示，下列关于电与磁的说法中错误的是（ ）
A．甲：实验说明通电导体周围存在磁场
B．乙：地磁场的N极在地理的S极附近
试卷第2页，总9页C．丙：利用这个装置的原理可发明电动机
D．丁：电流相同时，电磁铁的磁性随线圈匝数增加而增强
【答案】C
【详解】
A．甲图是奥斯特实验，通电导体周围能使小磁针转动，说明通电导体周围存在磁场，故 A选项正确，A
选项不符合题意；
B．地磁场的N极在地理的S极附近，是正确的，故B选项不符合题意；
C．利用这个装置的原理可发明发电机，因为闭合线圈的一部分切割磁场产生感应电流，是发电机的原理，
故C选项错误，C选项符合题意；
D．电流相同时，电磁铁随线圈匝数增加，吸引的铁钉数增加，故说明磁性增强，故D选项正确，但D选
项不符合题意。
故选C。

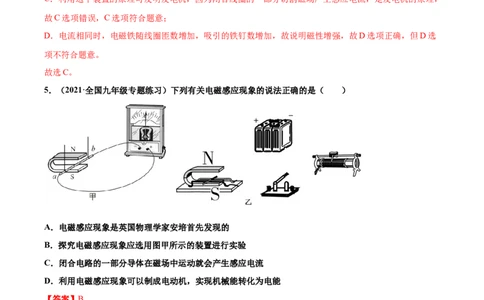

5．（2021·全国九年级专题练习）下列有关电磁感应现象的说法正确的是（ ）
A．电磁感应现象是英国物理学家安培首先发现的
B．探究电磁感应现象应选用图甲所示的装置进行实验
C．闭合电路的一部分导体在磁场中运动就会产生感应电流
D．利用电磁感应现象可以制成电动机，实现机械能转化为电能
【答案】B
【详解】
A．电磁感应现象是英国物理学家法拉第发现的，故A错误；
B．电磁感应现象的特点是没有电源而有一个电流表，用来测量产生的电流，故用甲来探究，故B正确；
C．闭合电路的一部分导体在磁场中做切割磁感线运动，才会产生感应电流，故C错误；
D．根据电磁感应现象制成了发电机，发电机将线圈运动的机械能转化为电能，故D错误。
故选B。
6．（2021·全国九年级专题练习）我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与
试卷第3页，总9页飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快
速起飞。下列四幅实验装置图中反映电磁弹射器工作原理的是（ ）

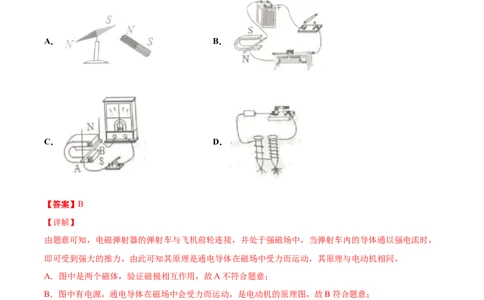

A． B．
C． D．
【答案】B
【详解】
由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，
即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动，其原理与电动机相同。
A．图中是两个磁体，验证磁极相互作用，故A不符合题意；
B．图中有电源，通电导体在磁场中会受力而运动，是电动机的原理图，故B符合题意；
C．图中没有电源，是探究电磁感应现象的实验，是发电机的原理图，故C不符合题意；
D．该图是探究电磁铁磁性强弱与线圏匝数的关系，故D不符合题意。
故选B。
7．（2021·全国九年级专题练习）如图所示，动圈式话筒的膜片与线圈固定在一起，线圈套在磁铁上。当
我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是线圈中就产生了随声音变化的电
流。则动圈式话筒的工作原理是（ ）
试卷第4页，总9页A．电流的磁场 B．磁场对电流的作月C．电磁感应现象 D．电荷间的相互作用
【答案】 C
【详解】
当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是线圈中就产生了随声音变化的
电流，动圈式话筒的工作原理是电磁感应现象。
故选C。
二、多选题
8．（2021·山东九年级期末）下列关于物理概念的说法，错误的是（ ）
A．电功率表示用电器消耗电能的多少
B．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．感应电流的方向与切割磁感线运动方向和磁场方向有关
D．磁场中的某一点，小磁针静止时N极所指的方向就是该点磁场的方向
【答案】AB
【详解】
A．电功率是表示电流做功快慢的物理量，故A错误，符合题意；
B．导体的电阻与它两端的电压、通过它的电流无关，故B错误，符合题意；
C．感应电流的方向与导体切割磁感线运动方向和磁感线的方向有关，故C正确，不符合题意；
D．根据磁场方向的规定可知，磁场中某点，小磁针静止时北极所指的方向为该点的磁场方向，故D正确，
不符合题意。
故选AB。
三、填空题
9．（2021·北京九年级期末）如图所示的电路。闭合开关后使导体AB在磁场中向左运动，发现灵敏电流
计的指针向右偏转，要使灵敏电流计的指针向左偏转，请写出两种操作方法______、______，此过程中的
能量转化关系是______。
试卷第5页，总9页【答案】磁场方向不变，使导体AB在磁场中向右运动 导体AB在磁场中向左运动，磁极对调 机
械能转化成电能
【详解】
[1][2]由图知这是闭合电路中的部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流，电流方向
与导体的运动方向以及磁感线方向有关；已知A、B向左运动时，电流计指针向右偏转，所以如果要使指
针向左偏转，有两种操作方法，一种是磁场方向不变，A、B向右运动，另一种是磁极对调，导体AB在磁
场中向左运动。
[3]在这个过程中能量的转化是机械能转化为电能。
10．（2021·四川成都市·九年级期末）如图所示，闭合开关，用外力使导体棒 水平向右运动，发现导体
棒 也随之运动。此装置中：甲部分发生的是_______现象，人们根据这一原理发明了发电机，乙部分发
生的能量转化是_______。
【答案】电磁感应 电能转化为机械能
【详解】
[1]闭合开关后，导体ab和cd组成一个闭合电路，闭合电路中的一部分导体ab在磁场中进行切割磁感线运
动，闭合电路中有了感应电流，这种现象是电磁感应现象。
[2]cd相当于放入磁场中的通电导体，通电导体在磁场中受到力的作用，故cd受力运动，它是将电能转化
为机械能。
四、实验题
11．（2021·四川成都市·九年级一模）李华同学学习了电磁方面的知识后，做了以下两个实验（如图所
示）。
试卷第6页，总9页(1)用甲装置进行了如下的操作：①让导体 静止在磁场中；②让导体 在磁场中左右运动；③让导体
沿竖直方向上下缓慢运动。其中能使电流表指针发生偏转的是______（填序号）；
(2)如果在乙装置的实验中，当开关闭合时，发现导体 向左运动，若要使导体 向右运动，下列措施不
可行的是______；
A．调换电源正、负极
B．调换磁体N、S极
C．同时调换电源正、负极和磁体N、S极
(3)根据乙装置的原理，人们发明了______（选填“发电机”或“电动机”）
【答案】② C 电动机
【详解】
(1)[1]磁体外部磁感线由N极出发回到S极，闭合电路中，导体切割磁感线才会产生感应电流，则②让导体
在磁场中左右运动能使电流表指针发生偏转。
(2)[2]如果在乙装置的实验中，当开关闭合时，发现导体 向左运动，若要使导体 向右运动，电磁感
应产生的电流方向与导体切割磁感线的方向有关，调换电源正、负极或调换磁体N、S极均可实现，而同
时调换电源正、负极和磁体N、S极则感应电流的方向不会发生变化；故选C。
(3)[3]根据乙装置的原理，闭合电路中的电源，人们发明了电动机，电动机工作原理是磁场对电流受力的作
用，使电动机转动。
12．（2021·北京朝阳区·九年级期末）小阳用如图所示的实验装置进行实验，使金属棒AB向右运动，观察
灵敏电流计指针偏转的方向；保持蹄形磁铁磁场方向不变，使金属棒AB向左运动，观察灵敏电流计指针
偏转的方向。
试卷第7页，总9页(1)小阳探究的问题是：感应电流的方向与____是否有关。
(2)实验中，灵敏电流计的作用是____。
【答案】导体的运动方向 判断感应电流的方向
【详解】
(1)[1]根据控制变量法思想，小阳探究的问题是：其他条件不变时，感应电流的方向与导体的运动方向是否
有关。
(2)[2]实验中导体切割磁感线会产生感应电流，为验证导体的运动方向是否会影响感应电流的方向，需要采
用灵敏电流计指针偏转方向来判断感应电流的方向。
五、综合题
13．（2021·全国九年级专题练习）阅读短文，回答文后的问题。
我市运河大桥上的路灯，采用风力发电给蓄电池充电，然后为路灯提供电能，即节能又环保。该路灯系统
还利用了光敏电阻作为传感器，借助电磁开关，可以实现路灯自动在白天关闭、黑夜打开。该路灯系统采
用的光敏电阻的阻值随照射光的强弱而变化，可以近似认为，照射光较强（如白天）时电阻几乎为0，照
射光较弱（如黑夜）时电阻接近于无穷大。
电磁开关的内部结构如图中虚线框内所示。1、2两接线柱之间是励磁线圈，3、4两接线柱分别与弹簧片和
触点连接。当励磁线圈中电流大于50mA时，电磁铁吸合铁片，弹簧片和触点分离，3、4断开；电流小于
50mA时，3、4接通。励磁线圈中允许通过的最大电流为100mA。（励磁就是激发产生的意思。线圈中通
过直流电流，沿线圈中心就有磁力线通过，电流越大，磁力线也越多，直到饱和，断开电流，磁力线消失，
这就叫励磁。）
(1)风力发电机的工作原理是______现象。
(2)图中已将蓄电池、光敏电阻R 、保护电阻R 与电磁开关连接，请在下图中将路灯L 连入电路。要求能
1 2
按题中要求实现路灯的自动控制______。
(3)已知蓄电池的电压36V，如果励磁线圈的电阻为200Ω，保护电阻R 的阻值范围为______Ω。
2
试卷第8页，总9页【答案】电磁感应 160~520
【详解】
(1)[1]发电机的工作原理是电磁感应现象。
(2)[2]如图所示：
。
(3)[3]已知励磁线圈中允许通过的最大电流为I =100mA，电阻为R=200Ω，由欧姆定律得：最大电压为
m
U =I R=0.1A×200Ω=20V
m m
由题得知，励磁线圈电流范围为50mA~100mA，根据欧姆定律得，保护电阻R 的最大值为
2
最小值为
故保护电阻R 的阻值范围为160~520Ω。
2
试卷第9页，总9页
