第二十章 电与磁
第5 节 磁生电
一、单选题

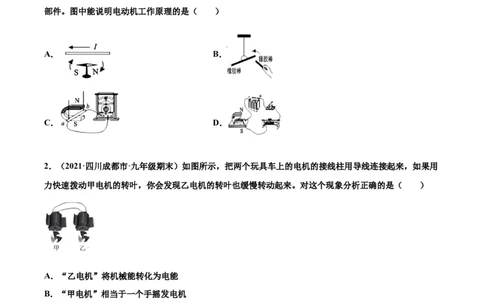

1．（2021·四川成都市·九年级期末）为了环境保护，国家鼓励发展新能源汽车，电动机是电动汽车的核心
部件。图中能说明电动机工作原理的是（ ）
A． B．
C． D．
2．（2021·四川成都市·九年级期末）如图所示，把两个玩具车上的电机的接线柱用导线连接起来，如果用
力快速拨动甲电机的转叶，你会发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（ ）
A．“乙电机”将机械能转化为电能
B．“甲电机”相当于一个手摇发电机
C．“乙电机”依据电磁感应原理来工作
D．两电机的工作原理完全相同
3．（2021·广东深圳市·九年级期末）如图为手压式自发电手电筒，该手电筒的特点是不需要任何外接电源
或电池，只需用手反复按压发电手柄，就可以为小灯泡持续供电，是居家、野营的必备佳品。下列哪个装
置同“手压式自发电手电筒”的原理相同（ ）
试卷第1页，总6页A．动圈式话筒 B．电动机 C．电磁继电器 D．扬声器

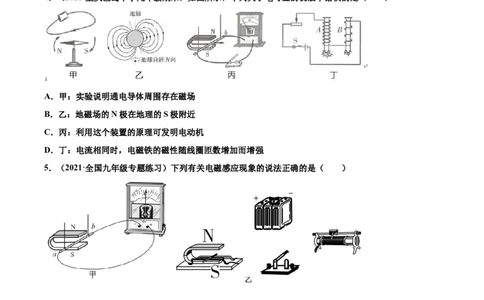

4．（2021·重庆巴蜀中学九年级期末）如图所示，下列关于电与磁的说法中错误的是（ ）
A．甲：实验说明通电导体周围存在磁场
B．乙：地磁场的N极在地理的S极附近
C．丙：利用这个装置的原理可发明电动机
D．丁：电流相同时，电磁铁的磁性随线圈匝数增加而增强
5．（2021·全国九年级专题练习）下列有关电磁感应现象的说法正确的是（ ）
A．电磁感应现象是英国物理学家安培首先发现的
B．探究电磁感应现象应选用图甲所示的装置进行实验
C．闭合电路的一部分导体在磁场中运动就会产生感应电流
D．利用电磁感应现象可以制成电动机，实现机械能转化为电能
6．（2021·全国九年级专题练习）我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与
飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快
速起飞。下列四幅实验装置图中反映电磁弹射器工作原理的是（ ）
试卷第2页，总6页A． B．
C． D．

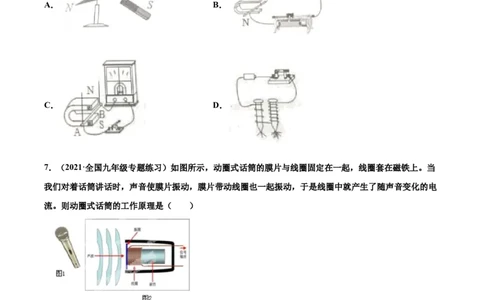

7．（2021·全国九年级专题练习）如图所示，动圈式话筒的膜片与线圈固定在一起，线圈套在磁铁上。当
我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是线圈中就产生了随声音变化的电
流。则动圈式话筒的工作原理是（ ）
A．电流的磁场 B．磁场对电流的作月C．电磁感应现象 D．电荷间的相互作用
二、多选题
8．（2021·山东九年级期末）下列关于物理概念的说法，错误的是（ ）
A．电功率表示用电器消耗电能的多少
B．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．感应电流的方向与切割磁感线运动方向和磁场方向有关
试卷第3页，总6页D．磁场中的某一点，小磁针静止时N极所指的方向就是该点磁场的方向
三、填空题
9．（2021·北京九年级期末）如图所示的电路。闭合开关后使导体AB在磁场中向左运动，发现灵敏电流
计的指针向右偏转，要使灵敏电流计的指针向左偏转，请写出两种操作方法______、______，此过程中的
能量转化关系是______。

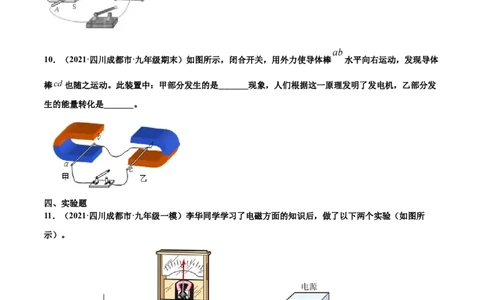

10．（2021·四川成都市·九年级期末）如图所示，闭合开关，用外力使导体棒 水平向右运动，发现导体
棒 也随之运动。此装置中：甲部分发生的是_______现象，人们根据这一原理发明了发电机，乙部分发
生的能量转化是_______。
四、实验题
11．（2021·四川成都市·九年级一模）李华同学学习了电磁方面的知识后，做了以下两个实验（如图所
示）。
(1)用甲装置进行了如下的操作：①让导体 静止在磁场中；②让导体 在磁场中左右运动；③让导体
试卷第4页，总6页沿竖直方向上下缓慢运动。其中能使电流表指针发生偏转的是______（填序号）；
(2)如果在乙装置的实验中，当开关闭合时，发现导体 向左运动，若要使导体 向右运动，下列措施不
可行的是______；
A．调换电源正、负极
B．调换磁体N、S极
C．同时调换电源正、负极和磁体N、S极
(3)根据乙装置的原理，人们发明了______（选填“发电机”或“电动机”）
12．（2021·北京朝阳区·九年级期末）小阳用如图所示的实验装置进行实验，使金属棒AB向右运动，观察
灵敏电流计指针偏转的方向；保持蹄形磁铁磁场方向不变，使金属棒AB向左运动，观察灵敏电流计指针
偏转的方向。
(1)小阳探究的问题是：感应电流的方向与____是否有关。
(2)实验中，灵敏电流计的作用是____。
五、综合题
13．（2021·全国九年级专题练习）阅读短文，回答文后的问题。
我市运河大桥上的路灯，采用风力发电给蓄电池充电，然后为路灯提供电能，即节能又环保。该路灯系统
还利用了光敏电阻作为传感器，借助电磁开关，可以实现路灯自动在白天关闭、黑夜打开。该路灯系统采
用的光敏电阻的阻值随照射光的强弱而变化，可以近似认为，照射光较强（如白天）时电阻几乎为0，照
射光较弱（如黑夜）时电阻接近于无穷大。
电磁开关的内部结构如图中虚线框内所示。1、2两接线柱之间是励磁线圈，3、4两接线柱分别与弹簧片和
触点连接。当励磁线圈中电流大于50mA时，电磁铁吸合铁片，弹簧片和触点分离，3、4断开；电流小于
50mA时，3、4接通。励磁线圈中允许通过的最大电流为100mA。（励磁就是激发产生的意思。线圈中通
过直流电流，沿线圈中心就有磁力线通过，电流越大，磁力线也越多，直到饱和，断开电流，磁力线消失，
这就叫励磁。）
(1)风力发电机的工作原理是______现象。
(2)图中已将蓄电池、光敏电阻R 、保护电阻R 与电磁开关连接，请在下图中将路灯L 连入电路。要求能
1 2
按题中要求实现路灯的自动控制______。
(3)已知蓄电池的电压36V，如果励磁线圈的电阻为200Ω，保护电阻R 的阻值范围为______Ω。
2
