第十九章 生活用电
第2 节 家庭电路中电流过大的原因
一、单选题

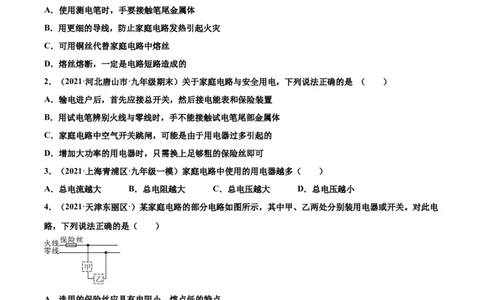

1．（2021·江苏南京市·九年级期末）关于家庭电路和用电安全，下列说法正确的是（ ）
A．使用测电笔时，手要接触笔尾金属体
B．用更细的导线，防止家庭电路发热引起火灾
C．可用铜丝代替家庭电路中熔丝
D．熔丝熔断，一定是电路短路造成的
2．（2021·河北唐山市·九年级期末）关于家庭电路与安全用电，下列说法正确的是 （ ）
A．输电进户后，首先应接总开关，然后接电能表和保险装置
B．用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体
C．家庭电路中空气开关跳闸，可能是由于用电器过多引起的
D．增加大功率的用电器时，只需换上足够粗的保险丝即可
3．（2021·上海青浦区·九年级一模）家庭电路中使用的用电器越多（ ）
A．总电流越大 B．总电阻越大 C．总电压越大 D．总电压越小
4．（2021·天津东丽区·）某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器或开关。对此电
路，下列说法正确的是（ ）
A．选用的保险丝应具有电阻小、熔点低的特点
B．当接入电路的用电器增多时，保险丝的发热功率增大
C．甲处应装用电器，乙处应装开关
D．电路中的总开关应该安装在保险丝的右侧
5．（2020·昆明市·云南师大附中九年级期末）将一盏台灯插头插入插座内，闭合台灯的开关，发现台灯并
不亮，而吊灯仍然亮着。造成台灯不亮的原因可能是（ ）
A．插头内接线断路 B．插头内或插座内发生了短路
C．保险丝断了 D．进户线断了
试卷第1页，总4页6．（2021·全国九年级专题练习）下图是某家庭电路的一部分，下列说法正确的是（ ）
A．只要低于36V的电压，人体都可接触
B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
C．保险丝烧断后可用铜丝代替
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路

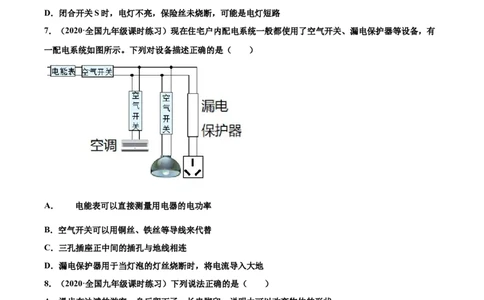

7．（2020·全国九年级课时练习）现在住宅户内配电系统一般都使用了空气开关、漏电保护器等设备，有
一配电系统如图所示。下列对设备描述正确的是（ ）
A． 电能表可以直接测量用电器的电功率
B．空气开关可以用铜丝、铁丝等导线来代替
C．三孔插座正中间的插孔与地线相连
D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
8．（2020·全国九年级课时练习）下列说法正确的是（ ）
A．漫步在沙滩的游客，身后留下了一长串脚印，说明力可以改变物体的形状
B．等候列车的乘客应站在安全线以外，否则会被吸向列车
C．两个带电体互相吸引是因为它们带有同种电荷
D．家庭电路中空气开关跳闸的原因一定是用电器的开关短路
二、填空题
9．（2021·广东佛山市·九年级期末）因为不安全用电引起的火灾事故时有发生。家庭电路中，除了用电器
总功率______或电路中发生______时会引发安全事故外，线路连接处因为接触不良，也容易造成该处的电
阻______，局部过热从而引发火灾。
试卷第2页，总4页10．（2021·全国九年级专题练习）小雨家新买了一台空调，刚接入电路，家里的保险丝就自动熔断了，这
是因为：家庭电路的电压一定，接入空调后，电路中的_____过大，导致电路中的总电流过大，电流通过
保险丝，将电能转换为_____，达到熔点而熔断。
三、实验题
11．（2019·全国九年级单元测试）芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下
两种方法进行判断，请你分析两种方法各得出什么结论，并说明理由．
方法一：打开电视机可以正常观看电视节目．
方法二：取下灯泡，用电池做电源，连接灯泡、电池和电流表，组成电路，观察电流表，发现指针无偏转．
方法一：结论___________________．理由_________________________．
方法二：结论___________________．理由_________________________．
四、计算题

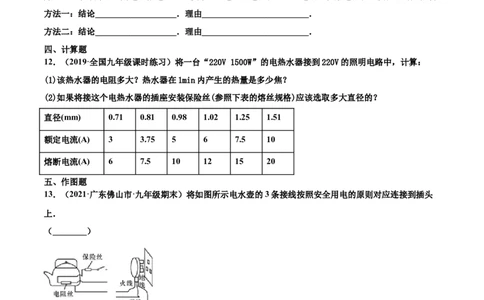

12．（2019·全国九年级课时练习）将一台“220V 1500W”的电热水器接到220V的照明电路中，计算：
(1)该热水器的电阻多大？热水器在1min内产生的热量是多少焦？
(2)如果将接这个电热水器的插座安装保险丝(参照下表的熔丝规格)应该选取多大直径的？
直径(mm) 0.71 0.81 0.98 1.02 1.25 1.51
额定电流(A) 3 3.75 5 6 7.5 10
熔断电流(A) 6 7.5 10 12 15 20
五、作图题
13．（2021·广东佛山市·九年级期末）将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头
上．
（________）
六、综合题
14．（2021·山西吕梁市·九年级期末）小明在家中进行综合实践活动“对家庭用电的调查研究”。
试卷第3页，总4页(1)在观察供电箱时看到如图甲所示的情景，其中有漏电保护断路器和空气断路器，它们的作用是不同的。
当有人因操作失误而触电或用电器漏电时，______（选填“A”、“B”、“A和B都”）能自动断开；当
电路中电流过大时，______（选填“A”、“B”、“A和B都”）能自动断开。
(2)要利用图乙所示的电能表来估测电饭煲的电功率，小明首先应______（填具体操作），再将一只电饭煲
接入电路正常工作。小明发现电能表的转盘转过24转所需的时间刚好为1min，则这只电饭煲的额定功率
是______W。
试卷第4页，总4页
