2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十九章 生活用电
专题19.2 《家庭电路中电流过大的原因》课节减负作业
一、选择题
1.家庭电路巾，空气开关发生跳闸的原园是（ ）
A．电流过大 B．电流过小 C．电压过高 D．电压过低

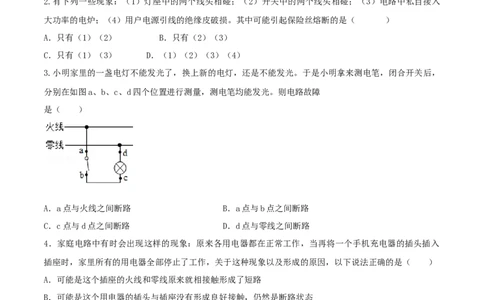

2.有下列一些现象：（1）灯座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中私自接入
大功率的电炉；（4）用户电源引线的绝缘皮破损。其中可能引起保险丝熔断的是（ ）
A．只有（1）（2） B．只有（2）（3）
C．只有（1）（3） D．（1）（2）（3）（4）
3.小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，
分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。则电路故障
是（ ）
A．a点与火线之间断路 B．a点与b点之间断路
C．c点与d点之间断路 D．d点与零线之间断路
4．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入
插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
5.如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确
的是（ ）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路

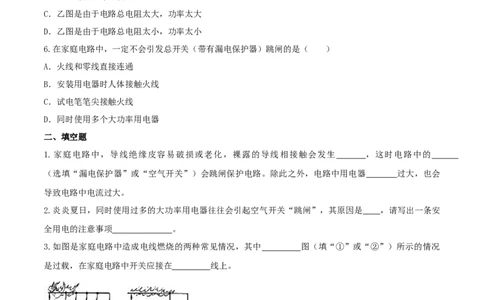

C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
6.在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（ ）
A．火线和零线直接连通
B．安装用电器时人体接触火线
C．试电笔笔尖接触火线
D．同时使用多个大功率用电器
二、填空题
1.家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生 ，这时电路中的
（选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器 过大，也会
导致电路中电流过大。
2.炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是 ，请写出一条安
全用电的注意事项 。
3.如图是家庭电路中造成电线燃烧的两种常见情况，其中 图（填“①”或“②”）所示的情况
是过载，在家庭电路中开关应接在 线上。
三、计算题

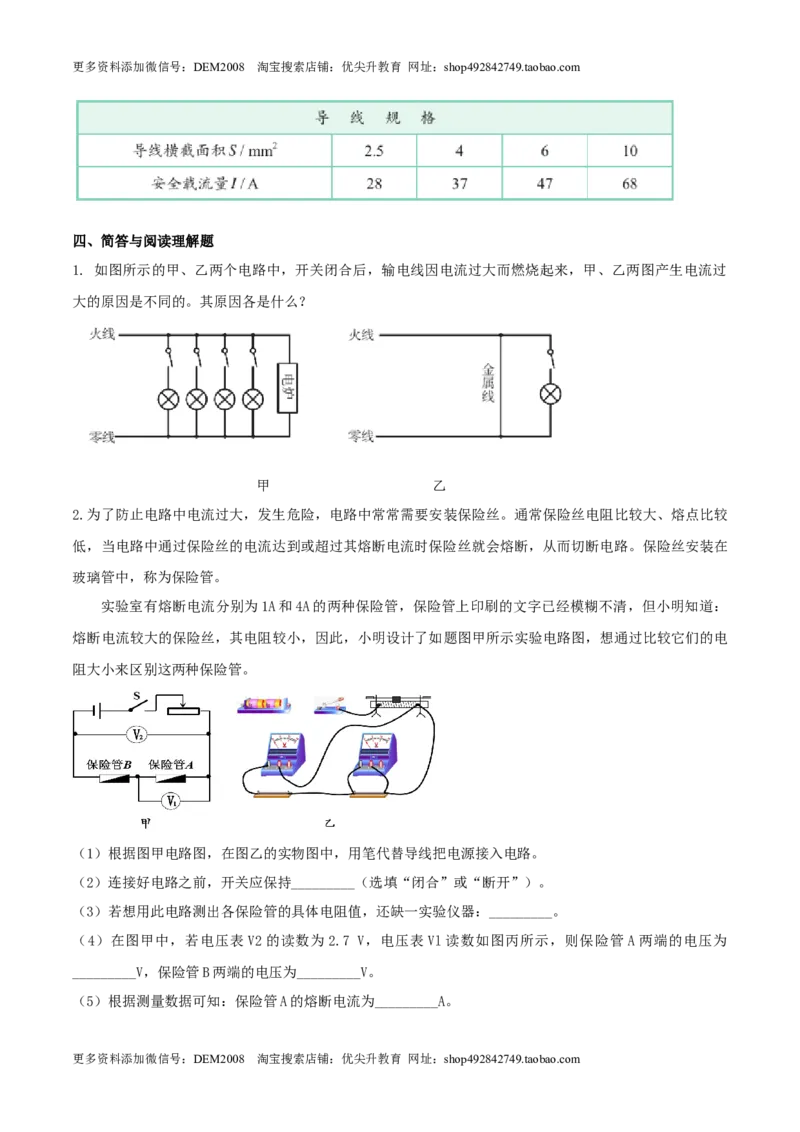

1. 电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。某电焊机输出电压 40 V、输出功率
2000W。各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表。从安全角
度考虑，应选择哪种导线作为电焊机的输出导线？请计算后说明。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
四、简答与阅读理解题

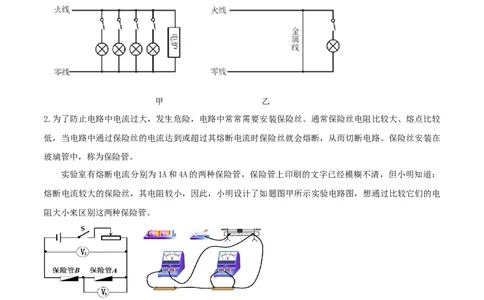

1. 如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过
大的原因是不同的。其原因各是什么？
甲 乙
2.为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝。通常保险丝电阻比较大、熔点比较
低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电路。保险丝安装在
玻璃管中，称为保险管。
实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：
熔断电流较大的保险丝，其电阻较小，因此，小明设计了如题图甲所示实验电路图，想通过比较它们的电
阻大小来区别这两种保险管。
（1）根据图甲电路图，在图乙的实物图中，用笔代替导线把电源接入电路。
（2）连接好电路之前，开关应保持_________（选填“闭合”或“断开”）。
（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器：_________。
（4）在图甲中，若电压表 V2的读数为2.7 V，电压表Vl读数如图丙所示，则保险管 A两端的电压为
_________V，保险管B两端的电压为_________V。
（5）根据测量数据可知：保险管A的熔断电流为_________A。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
（6）将这两个保险管并联接入某一电路中，当电路中的电流达到_________A时，保险管将熔断。
