2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十六章 电压和电阻
专题16.1 《电压》课节减负作业
一、选择题

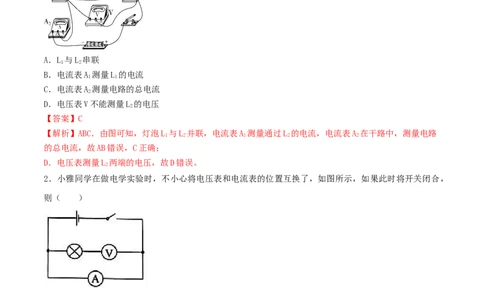

1.小明连接了如图所示的电路，下列对电路分析正确的是（ ）
A．L 与L 串联
1 2
B．电流表A 测量L 的电流
1 1
C．电流表A 测量电路的总电流
2
D．电压表V不能测量L 的电压
2
【答案】C
【解析】ABC．由图可知，灯泡L 与L 并联，电流表A 测量通过L 的电流，电流表A 在干路中，测量电路
1 2 1 2 2
的总电流，故AB错误，C正确；
D．电压表测量L 两端的电压，故D错误。
2
2．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，
则（ ）
A．两表都可能被烧坏
B．两表都不会被烧坏
C．电流表不会被烧坏
D．电压表不会被烧坏，电流表可能被烧坏
【答案】D．
【解析】电压表和电流表位置接反了，如图所示，此时电流表直接接到电源两极上，造成电源短路；通过
电流表的电流会很大，电流表将被烧坏；由于是电源短路，没有电流通过电压表，所以，电压表不会烧坏．
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
3．在如图中，要使L 与L 串联，在“〇”处接入电流表或电压表，测量电路中的电流、L 两端的电压。
1 2 1
以下做法正确的是（ ）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B
【解析】电压表应并联使用，如果将电压表串联在电路中，电路中将没有电流；电流表应串联使用，如果
将电流表与被测电路并联，则会造成被测用电器短路。
由图可知，a表跟灯泡L 并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测
1
量电路中的电流，电压表测量L 两端的电压。
1

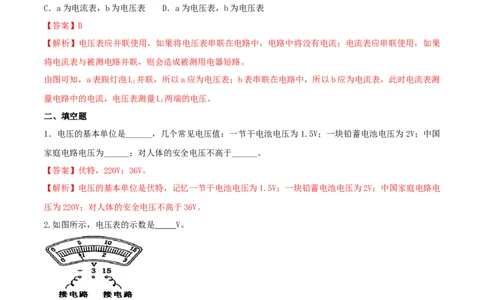

二、填空题
1．电压的基本单位是______，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国
家庭电路电压为______；对人体的安全电压不高于______。
【答案】伏特，220V；36V。
【解析】电压的基本单位是伏特，记忆一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国家庭电路电
压为220V；对人体的安全电压不高于36V。
2.如图所示，电压表的示数是 V。
【答案】4
【解析】题考查了电压表的读数方法，先确定量程，再明确分度值，顺序不能颠倒。
电压表选0～15V的量程，分度值为0.5V，根据指针位置读数是4V。
3.如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原
因是______。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【答案】0.1 2.3 电压表未调零
【解析】由甲图知，电压表的量程为0～3V，分度值为0.1V，示数为2.3V。
由乙图知，电压表的指针未指在0刻度线处，原因是电压表未调零。

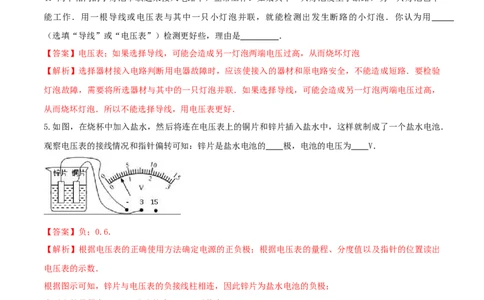

4．两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不
能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用
（选填“导线”或“电压表”）检测更好些，理由是 ．
【答案】电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡
【解析】选择器材接入电路判断用电器故障时，应该使接入的器材和原电路安全，不能造成短路．要检验
灯泡故障，需要将所选器材与其中的一只灯泡并联．如果选择导线，可能会造成另一灯泡两端电压过高，
从而烧坏灯泡．所以不能选择导线，用电压表更好．
5.如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．
观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 极，电池的电压为 V．
【答案】负；0.6．
【解析】根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出
电压表的示数．
根据图示可知，锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；
电压表的量程为0～3V，分度值为0.1V，示数为0.6V．
三、作图题
1. 在图中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压
（估计在2——3 V之间 )。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com

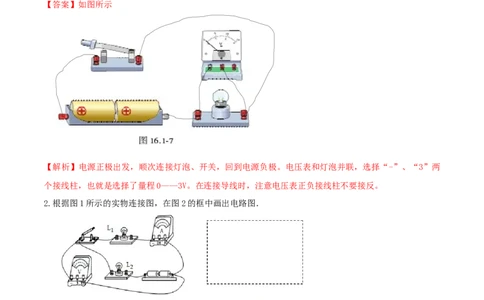

【答案】如图所示
【解析】电源正极出发，顺次连接灯泡、开关，回到电源负极。电压表和灯泡并联，选择“-”、“3”两
个接线柱，也就是选择了量程0——3V。在连接导线时，注意电压表正负接线柱不要接反。
2.根据图1所示的实物连接图，在图2的框中画出电路图．
【答案】如图所示。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【解析】根据实物图画电路图时，先分析电路，看干路和支路各有什么元件，然后根据电路图的要求画出
电路图．从电源正极开始依次串联灯泡L、开关、灯泡L 以及电流表，回到电源负极，电压表与灯泡L 和
2 1 1
电流表的两端。
四、简答题
1. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电
压表测量这个自制电池的电压，其现象如图所示。这个电池的电压是多少？哪个金属片是电池的正极？
【答案】这个电池的电压约为0.5V ，铜片是正极。
【解析】用试触法可以判断电流表或电压表的正负极。试触时能使电表指针顺时针偏转的时候，与正接线
柱相连的那端为电池正极。图中的电压表指针顺时针偏转时铜片与正接线柱相连，所以铜片是电池正极。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
