2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十五章 电流 电路
专题15.2 《电流和电路》课节减负作业
一、选择题
1.下列有关电现象的说法中正确的是（ ）
A．验电器的工作原理是同种电荷互相排斥
B．摩擦起电是利用摩擦的方式创造电荷
C．电荷的移动形成电流
D．与丝绸摩擦过的玻璃棒带负电荷
【答案】A
【解析】A.验电器的工作原理是同种电荷相互排斥，故A正确；
B.摩擦起电实质是电子在物体间发生了转移，不是创造了电荷，故B错误；
C.电荷的定向移动才会形成电流，故C错误；
D.据课本可知，丝绸摩擦过的玻璃棒带正电，故D错误。

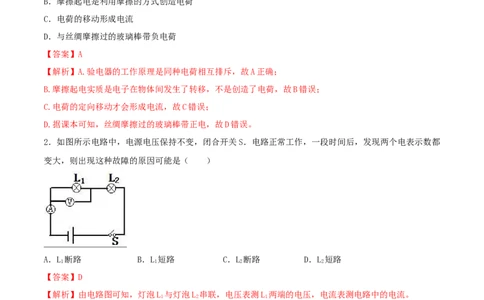

2．如图所示电路中，电源电压保持不变，闭合开关S．电路正常工作，一段时间后，发现两个电表示数都
变大，则出现这种故障的原因可能是（ ）
A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2
【答案】D
【解析】由电路图可知，灯泡L 与灯泡L 串联，电压表测L 两端的电压，电流表测电路中的电流。
1 2 1
由电流表的示数变大可知，电路是通路，且电路的总电阻变小，则电路故障应为短路，故AC错误；
由电压表的示数变大可知，L 不能短路，短路的为L，故B错误、D正确。
1 2
二、填空题
1.简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的 ；充
电宝给手机充电时，充电宝相当于简单电路中的 。
【答案】用电器；电源。
【解析】给充电宝充电时，充电宝消耗电能，相当于简单电路中的用电器；
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
充电宝给手机充电时，充电宝提供电能，相当于简单电路中的电源。
2.如图为宾馆房间取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中
的________。房卡应该连接在________（零线或者火线）上。走出这个房间把房卡取出，目的是为了
________。
【答案】开关。火线。节约电能。
【解析】房卡就是和开关作用相同。房卡要连接在火线上。厨房间取出房卡，关闭用电器，节约电能。
三、作图题

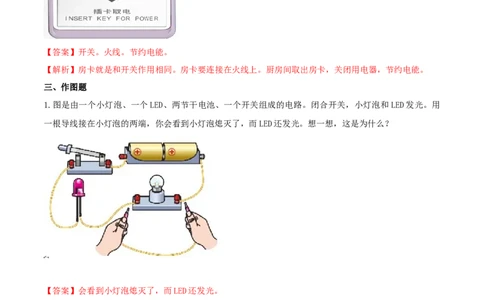

1.图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。闭合开关，小灯泡和LED发光。用
一根导线接在小灯泡的两端，你会看到小灯泡熄灭了，而LED还发光。想一想，这是为什么？
【答案】会看到小灯泡熄灭了，而LED还发光。
【解析】用一根导线接在小灯泡的两端，电流从电源正极出发，经过LED后，直接经过导线流回电源负极，
灯泡被短路，没有电流通过，所以看到小灯泡熄灭了，而LED还发光。
2. 如图甲是把电池和玩具电风扇连接起来的电路图。请在图乙中用笔画线表示导线，连接相应的电路。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【答案】如图所示
【解析】根据电路图没连接实物图。先从电源正极出发引导线，连接电建一个接线柱，然后
从其另一个接线柱接到线，和电风扇一个接线柱连接，从另一个接线柱引导线和电源负极连
接上即可。

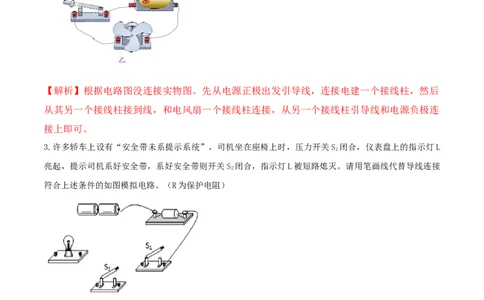

3.许多轿车上设有“安全带未系提示系统”，司机坐在座椅上时，压力开关S 闭合，仪表盘上的指示灯L
1
亮起，提示司机系好安全带，系好安全带则开关S 闭合，指示灯L被短路熄灭。请用笔画线代替导线连接
2
符合上述条件的如图模拟电路。（R为保护电阻）
【答案】如图所示。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【解析】根据题意，两个开关不是串联，S 和灯泡串联，接入电路。S 和灯泡并联。
1 2
四、简答与阅读理解题

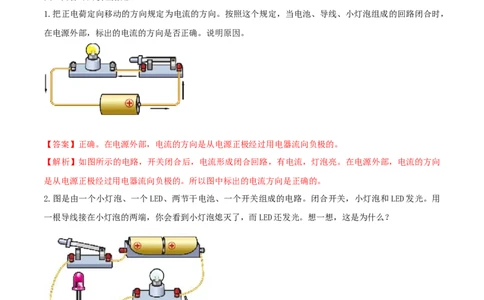

1.把正电荷定向移动的方向规定为电流的方向。按照这个规定，当电池、导线、小灯泡组成的回路闭合时，
在电源外部，标出的电流的方向是否正确。说明原因。
【答案】正确。在电源外部，电流的方向是从电源正极经过用电器流向负极的。
【解析】如图所示的电路，开关闭合后，电流形成闭合回路，有电流，灯泡亮。在电源外部，电流的方向
是从电源正极经过用电器流向负极的。所以图中标出的电流方向是正确的。
2.图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。闭合开关，小灯泡和LED发光。用
一根导线接在小灯泡的两端，你会看到小灯泡熄灭了，而LED还发光。想一想，这是为什么？
【答案】会看到小灯泡熄灭了，而LED还发光。
【解析】用一根导线接在小灯泡的两端，电流从电源正极出发，经过LED后，直接经过导线流回电源负极，
灯泡被短路，没有电流通过，所以看到小灯泡熄灭了，而LED还发光。
