2022-2023物理新课标下九年级全册同步课节减负作业（人教版）
第十五章 电流 电路
专题15.3 《串联和并联》课节减负作业
一、选择题

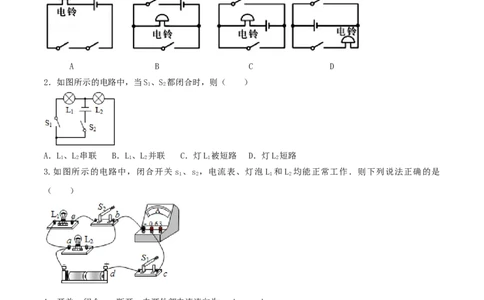

1.新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒
司机有乘客下车．如图中符合要求的电路是（ ）
A B C D
2．如图所示的电路中，当S、S 都闭合时，则（ ）
1 2
A．L、L 串联 B．L、L 并联 C．灯L 被短路 D．灯L 短路
1 2 1 2 1 2
3.如图所示的电路中，闭合开关 s 、s ，电流表、灯泡 L 和L 均能正常工作．则下列说法正确的是
1 2 1 2
（ ）
A．开关s 闭合，s 断开，电源外部电流流向为a→b→c→d
1 2
B．开关s、s 都闭合，灯泡L 和L 并联
1 2 1 2
C．开关s、s 都闭合，通过灯泡L 的电流一定大于通过灯泡L 的电流
1 2 1 2
D．闭合s、s 中任意一个开关，都会有灯泡发光
1 2
4.汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S 闭合，若未系安全带，则
1
开关S 断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S 闭合，指示灯熄灭，蜂鸣器
2 2
不工作。图设计的电路图正确的是（ ）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
A B C D
二、填空题
1.如图所示的电路中，要使R 、R 串联，应闭合的开关是 ；要使R 、R 并联，应闭合的开关是 ，
1 2 1 2
（选填“S”、“S”、“S”）；该电路中干电池供电时将 能转化为电能。
1 2 3
2．如图所示的电路中，若同时闭合开关S 和S 、断开S ，电阻R 与R 是 的；若只闭合开关S ，电阻
1 3 2 1 2 2
R 和R 是 的．（均选填“串联”或“并联”）
1 2
三、作图题
1. 如图，要用两个开关分别控制两个灯泡，应该怎样连接电路？请在图中画出接线。
2.许多轿车上设有“安全带未系提示系统”，司机坐在座椅上时，压力开关S 闭合，仪表盘上的指示灯L
1
亮起，提示司机系好安全带，系好安全带则开关S 闭合，指示灯L被短路熄灭。请用笔画线代替导线连接
2
符合上述条件的如图模拟电路。（R为保护电阻）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
S1
3．健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的开关S 控制指示灯L 和电铃；病床2
1 1
旁的开关S
2
控制指示灯L
2
和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫｡请在图中连线，形成
符合要求的完整电路图｡
