第十五章 电流和电路
15.3 串联和并联
一、学习目标
1.知道什么是串联和并联；会画简单的串、并联电路 。
2.通过实验探究出串、并联电路的特点，会连接简单的串联和并联电路 。
3.尝试根据已有的知识、经验，按要求设计简单的串、并联电路。
二、学习过程
一）、知识点梳理
知识要点一 串联和并联
1．串联
（1）定义：某些元件（如两个小灯泡）__________，然后接到电路中，我们就说这些元件
是串联的。（如图）
（2）串联电路特点：
①电流只有______条路径，如图。②一个用电器断路，其他用电器不能工作。③开关控制
________用电器，开关位置改变_______影响它对用电器的控制作用。
2．并联
（1）定义：某些元件（如两个小灯泡）的________分别连在一起，然后接到电路中，我们
就说这些元件是并联的。（如图）
（2）并联电路特点：
①电流有__________条路径，有干路和支路之分，如图。②并联电路中干路电流在“结
点”处分成两个或多个支路电流，每一个支路都与电源形成一个通路，各支路用电器的工
作互不影响，若某一个支路断路时，其他支路仍为通路。③干路开关控制_______用电器，
支路开关只能控制______________的用电器
串联电路和并联电路：
总结：串联电路及特点： 首尾相连为串联，串联电路一条路。 一个开关控全部，位置不同作用同。所有电器互(相)影响，一个停止全部停。
(4)并联电路及特点： 头头连，尾尾连，并列连接为并联。电器独立能工作，互不影响是
特点。并联电路几条路，总开关能控全部。
判断电路是串联还是并联可有如下常用方法：
A、电路通断法：可以将电路中去掉一个用电器，若影响了其他用电器的正常工作，这个电
路就是串联电路，否则就是并联电路.
B、电流流向法：串联电路中的电流是从电源的正极出发后不分支路，依次通过各个用电器，
直接流回电源负极；并联电路中的电流由电源正极出发，从“分支点”分成几条支路后，
又在“汇合点”集合起来流回电源的负极.

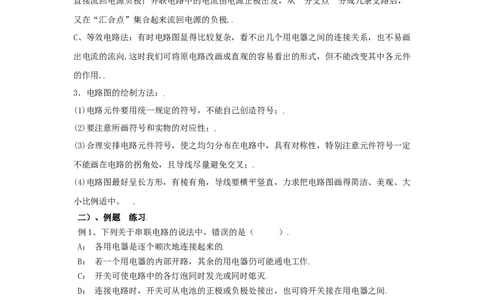

C、等效电路法：有时电路图显得比较复杂，看不出几个用电器之间的连接关系，也不易画
出电流的流向.这时我们可将原电路改画成直观的容易看出的形式，但不能改变其中各元件
的作用.
3．电路图的绘制方法：
(1)电路元件要用统一规定的符号，不能自己创造符号；
(2)要注意所画符号和实物的对应性；
(3)合理安排电路元件符号，使之均匀分布在电路中，具有对称性，特别注意元件符号一定
不能画在电路的拐角处，且导线尽量避免交叉；
(4)电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大
小比例适中。
二）、例题 练习
例1、下列关于串联电路的说法中，错误的是（ ）
A： 各用电器是逐个顺次地连接起来的
B： 若一个用电器的内部开路，其余的用电器仍可能通电工作
C： 开关可使电路中的各灯泡同时发光或同时熄灭
D： 连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间
例2、判断下列电路图中开关都闭合时各个小灯泡的串并联关系。
练2.1、如图所示的四个电路中，闭合开关S后，两灯属于并联的是（ ）A： B： C： D：
例3、如图所示的甲、乙两个实物电路中，两个小灯泡的接法（ ）
A： 甲是串联 B： 乙是串联 C： 甲、乙都是串联 D： 甲、乙都是并联

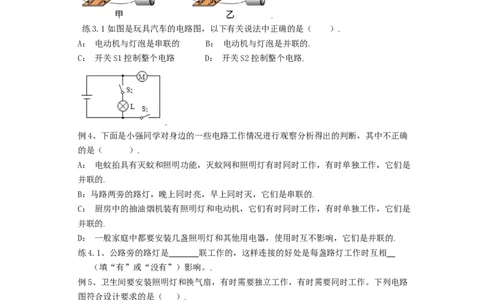

练3.1 如图是玩具汽车的电路图，以下有关说法中正确的是（ ）
A： 电动机与灯泡是串联的 B： 电动机与灯泡是并联的
C： 开关S1控制整个电路 D： 开关S2控制整个电路
例4、下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确
的是（ ）
A： 电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是
并联的
B：马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C： 厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是
并联的
D： 一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
练4.1、公路旁的路灯是 联工作的，这样连接的好处是每盏路灯工作时互相
（填“有”或“没有”）影响。
例5、卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作。下列电路
图符合设计要求的是（ ）
A： B： C： D：
练5.1 如图所示，为保证安全，轿车上设有安全带提示系统，当驾驶员坐在座椅上时，
座椅下的开关S1闭合，开关S2断开，指示灯L亮起，当驾驶员系上安全带时，开关S2
闭合，指示灯L熄灭，在如图所示的电路中，符合上述要求的是（ ）A： B： C： D：
例6、(1)、对如图所示电路的分析，下列说法错误的是（ ）
A： 当闭合S3，断开S1、S2时，L1与L2为串联
B： 当断开S3，闭合S1、S2时，L1与L2为并联
C： 当断开S1，闭合S2、S3时，L1与L2为串联
D： 当断开S2，闭合S1、S3时，就会出现短路现象

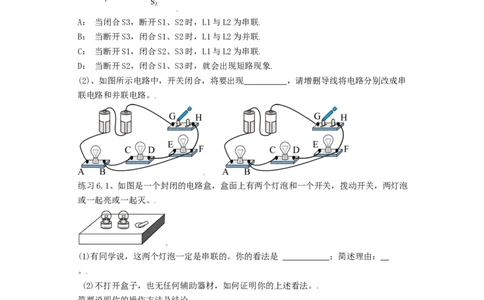

(2)、如图所示电路中，开关闭合，将要出现 ，请增删导线将电路分别改成串
联电路和并联电路。
练习6.1、如图是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两灯泡
或一起亮或一起灭。
(1)有同学说，这两个灯泡一定是串联的。你的看法是 ；简述理由：
。
(2)不打开盒子，也无任何辅助器材，如何证明你的上述看法。
简要说明你的操作方法及结论： 。
练习6.2、 如图所示电路中，当只闭合开关S1时，灯 亮；当只闭合开关S2时，
灯 亮；当开关S1、S2都闭合时，灯 亮，此时是 联电路；当开关
S1、S2都断开时，灯 亮，此时是 联电路。
练习6.3、如图所示的电路，属于串联电路的是（ ）A B C D
练6.4、如图所示，开关闭合后，三盏灯属于并联的是（ ）
A： B： C： D：
练6.5、 如图所示电路，要使小灯泡L1、L2并联，必须闭合开关 ，若闭
合开关 则将造成电源短路。
练6.6、如图所示，要使两个小灯泡L1，L2并联，应（ ）
A： 断开开关S1、S2，闭合开关S3
B： 断开开关S1、S3，闭合开关S2
C： 断开开关S1，闭合开关S2、S3
D： 断开开关S2，闭合开关S1、S3
练6.7、如图所示，有关电路中电灯的连接，说法正确的是（ ）
A： S1、S2均闭合时，灯L1与L2串联
B： S1、S2均断开时，灯L1与L2并联
C： S1、S2均闭合时，灯L1与L2并联
D： S1、S2均断开时，灯L1与L2串联
练6.8、如图所示电路中，A、B、C、D是四个接线柱。若要使灯L1、L2并联，应该用导线将 两个接线柱和 两个接线柱连接起来；若要使灯L1、L2串联，应将
两个接线柱连接起来。
例7、（1）串联和并联电路是最常见的两种连接方式，开关和用电器是 联的；
（2）城市街道的路灯是 联的；家庭电路中各用电器之间是 联的；
（3）经常用来做装饰的“满天星”小彩灯，往往一个坏了，一串灯全都不亮，它们是
联；
（4）教室中的一个开关可以同时控制6盏日光灯，则这6盏日光灯之间是 联；
（5）电冰箱的部分电路如图所示。图中L是电冰箱内的照明灯，M是压缩机用的电动机，
通过温控开关来控制。开关S1、S2都闭合时，L与M的连接方式是 联的。S1、
S2中属于温控开关的是
练7.1、下面列举的常见电路中，属于串联的是（）
A： 节日里一串小彩灯
B： 家庭中的冰箱和电视
C： 家庭中的电灯
D： 马路上的路灯
练7.2、下列关于电路连接方式说法正确的是（ ）
A： 马路上的路灯总是一起亮，一起灭，所以它们是串联的
B： 教室里一个开关可以控制多盏日光灯同时亮同时灭，所以它们是串联的
C： 同一串节日小彩灯，有一个不亮，其它的都还亮，所以它们是并联的
D： 冰箱冷藏室内的灯不亮了，压缩机还能工作，所以它们是并联的
【出门考】
1、下列关于电流的说法正确的是（ ）
A： 导体中只要有自由电荷，就能形成电流
B： 电荷只要运动就能形成电流
C： 电荷的定向移动形成电流
D： 正电荷定向移动才能形成电流
2、如图所示，一个带正电的导体A和一个带负电的导体B用带有绝缘柄的金属杆连接时
（ ）A： A球上的部分质子转移到B球上
B： A球上的部分电子转移到B球上
C： B球上的部分电子转移到A球上
D： B球上的部分原子转移到A球上
3、在避雷针的尖端不断向空中释放电子的过程中，这时避雷针中的电流方向是（ ）
A： 从尖端流向地面
B： 没有电流
C： 从地面流向尖端
D： 无法确定
4、学习了电路的知识后，几位同学在议论电路的知识，下列说法中不正确的是（ ）
A： 一般的电路是由电源、用电器、开关和导线组成的
B： 在电路中，电源是把其他形式的能转化为电能的装置
C： 只要能使用电器工作的电路就是一个完整的电路
D： 电源的作用是给用电器供电，提供持续的电流
5、下列器件中，属于电源的是 ，属于用电器的是 （只填序号）
A．发电机 B．门铃 C．电池 D．电视机
E．电流表 F．导线 G．开关
6、如图所示的四个电路中，电路完整且正确的是（ ）
A： B： C： D：
7、如图所示的电路中，正确的电路是（ ）
A： B： C： D：
8、几个电灯串联，接通电源后，如果其中一个电灯的灯丝断了，电路的其它部分没有发
生故障，则其余的电灯将（ ）
A： 仍然亮
B： 不 亮
C： 有的亮，有的不亮
D： 无法判断
9、四个电路图中两个灯泡组成并联电路的是（ ）A： B： C： D：
10、有三只相同的灯泡组成的电路，如果其中一只灯泡突然熄灭（灯丝断），则下面说法
中正确的是（ ）
A： 如果电路是串联电路，另外两只灯泡一定正常发光
B： 如果电路是并联电路，另外两只灯泡一定也熄灭
C： 如果电路是串联电路，另外两只灯泡一定不熄灭
D： 如果电路是并联电路，另外两只灯泡一定正常发光
11、下列关于串联和并联电路的说法错误的是（ ）
A： 几个用电器串联接入电路中，一个坏了，其他用电器也能工作
B： 两个用电器并联接入电路中，一个坏了不会影响另外一个的正常工作
C： 如果两个相同的灯泡串联，一个亮了另一个也亮
D： 在并联电路中，干路上的开关控制各支路
12、下列几个实际电路中，用电器可能是串联的是（ ）
A： 校门外马路上同时亮同时灭的路灯
B： 电冰箱中的照明灯泡和电动机
C： 教室中的电灯和插座
D： 节日装饰用的小彩灯
13、教室内日光灯的连接方式应该是（ ）
A： 一定是串联
B： 一定是并联
C： 可能是串联也可能是并联
D： 无法判断
