专题一 电路故障判断
在进行电路故障分析前，首先要进行电路结构分析，了解各元件间的串、并联关系，弄清各电表测的
是哪段电路的哪个物理量。先根据电流表有无示数确定电路是断路还是短路，再根据电压表是否有示数来
确定电路故障出现在哪个部位。
断路的判断：把电流表分别与各部分串联，如其他部分能正常工作，则当时与电流表并联的部分断路；
把电压表分别与各部分并联，则有示数且比较大(常表述为等于电源电压)处断路(电源除外)。
短路的判断：把电压表分别与各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的
电压为零，则此用电器短路。

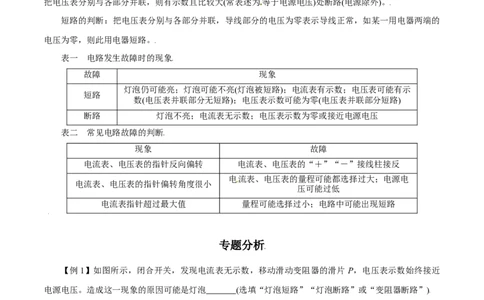

表一 电路发生故障时的现象
故障 现象
灯泡仍可能亮；灯泡可能不亮(灯泡被短路)；电流表有示数；电压表可能有示
短路
数(电压表并联部分无短路)；电压表示数可能为零(电压表并联部分短路)
断路 灯泡不亮；电流表无示数；电压表示数为零或接近电源电压
表二 常见电路故障的判断
现象 故障
电流表、电压表的指针反向偏转 电流表、电压表的“＋”“－”接线柱接反
电流表、电压表的量程可能都选择过大；电源电
电流表、电压表的指针偏转角度很小
压可能过低
电流表指针超过最大值 量程可能选择过小；电路中可能出现短路
专题分析
【例1】如图所示，闭合开关，发现电流表无示数，移动滑动变阻器的滑片 P，电压表示数始终接近
电源电压。造成这一现象的原因可能是灯泡 (选填“灯泡短路”“灯泡断路”或“变阻器断路”)
【解析】 若灯泡短路，则电压表示数为 0，电路为通路，电流表有示数；若灯泡断路，则电流表示
数为0，电压表串联在电路中，测电源电压，故移动滑动变阻器的滑片P，电压表示数始终接近电源电压；
若变阻器断路，整个电路断路，则两表都没有示数。
【答案】断路【例2】如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但
两电表示数仍明显偏转，造成此现象的原因可能是（ ）
A．甲灯泡短路 B．乙灯泡短路
C．甲灯泡断路 D．乙灯泡断路
【解析】由图可知，该电路为并联电路，电流表测量乙灯泡的电流，电压表测量电源电压。甲、乙两
灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表示数仍明显偏转，这说明电路不是短路，而是
一个支路断开；电流表有示数，说明乙灯泡正常，由此可得出故障原因。
【答案】C
专题训练
1．（精选·山东泰安市·中考真题）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一
段时间后，发现电路中有一个电表的示数突然变大，电阻 或 有一处发生故障，其他元件仍保持完好。
下列说法正确的是（ ）
A．一定是 短路 B．一定是 短路
C．可能是 断路 D．可能是 断路
【解答】由图可知，电阻 和 串联在电路中，电压表测量电阻 的电压，电路中有一个电表的示数突
然变大，若电流表示数增大，说明电路中电阻变小，所以可能是 短路或 短路，若 短路，电路中只
有 ，电阻 两端电压也变大，即电压表示数也变大，不符合题意，若 短路，电流表示数变大，电压
表也被短路，示数变小，符合题意；若 断路，此时整个电路处于断路状态，电流表和电压表示数都变小，不符合题意，若 断路，此时电压表串联在电路中，电压表示数接近电源电压，示数变大，电流表示数变
小，故符合题意，综上可知，电路的故障可能是 短路或 断路。
故选D。
2．（精选·四川内江市·中考真题）如图所示电路，闭合开关S后，发现灯泡L、L 均不亮，电流表示数为
1 2
零，电压表示数等于电源电压，则该电路中的故障是（ ）

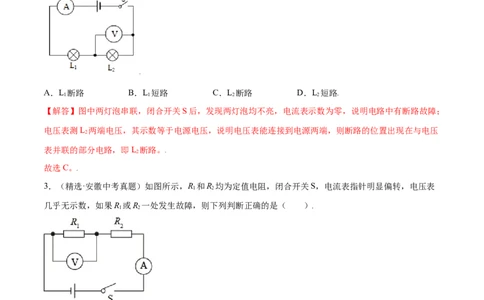

A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2
【解答】图中两灯泡串联，闭合开关S后，发现两灯泡均不亮，电流表示数为零，说明电路中有断路故障；
电压表测L 两端电压，其示数等于电源电压，说明电压表能连接到电源两端，则断路的位置出现在与电压
2
表并联的部分电路，即L 断路。
2
故选C。
3．（精选·安徽中考真题）如图所示，R 和R 均为定值电阻，闭合开关S，电流表指针明显偏转，电压表
1 2
几乎无示数，如果R 或R 一处发生故障，则下列判断正确的是（ ）
1 2
A．R 短路 B．R 短路 C．R 断路 D．R 断路
1 2 1 2
【解答】由图可知，R 和R 串联，电压表测量R 两端的电压，电流表测量电路中的电流。
1 2 1
A．如果R 短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确；
1
B．如果R 短路，只有R 的简单电路，电压表和电流表都有示数，故B错误；
2 1
C．如果R 断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；
1
D．如果R 断路，整个电路断路，电流表和电压表都没有示数，故D错误。
2
故选A。4．（精选·山东枣庄市·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行
电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（ ）
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路D．滑动变阻器R断路
【解答】当开关S闭合时，小灯泡L不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，
ab之间有示数，cd之间无示数也验证了这一观点。
故选B。

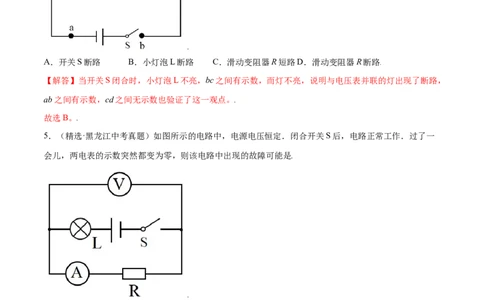

5．（精选·黑龙江中考真题）如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一
会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
【解答】
A．当电阻R断路时，电流表示数为零，而电压表示数等于电源电压，所以A错，不符合题意；
B．当电阻R短路时，电流表示数不为零，电压表示数为零，所以B错，不符合题意；
C．当灯L断路时，电路处于断路状态，所以两个电表的示数都为零，所以C正确，符合题意；
D．当灯L短路时，两电表示数均不为零，所以D错，不符合题意．6．如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，关于两
个电表的示数变化，下列判断中正确的是（）
A. 如果是灯断路，则电压表示数变大 B. 如果是灯短路，
则电流表示数变大
C. 如果是电阻断路，则电压表示数为零 D. 可能是电阻R断路，
则电流表示数变大
【解答】
A、若灯L断路，整个电路断路，两表示数都减小为零．不符合题意；
B、若灯L短路，电路电阻减小电流增大，电流表示数增大；电压表测量电源电压示数增大．不符合题意；
C、若电阻R短路，灯泡发光，电路电阻减小电流增大，电流表示数增大；电压表相当于与导线并联示数
减小为零．不符合题意；
D、若电阻R断路，灯泡断路不发光，电流表断路示数减小为零；电压表测量电源电压示数增大．符合题
意．
故选D．
7．在如图所示的电路中，电源电压保持不变，开关 S闭合后，有一个电表的指针没有发生偏转．移动滑
动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是（ ）
A. 变 阻 器 R 短 路 B. 电 阻 R 短
1 2
路 C. 变 阻 器 R 断
1
路 D. 电阻R 断路
2
【解答】
解：A、如果变阻器R 短路，电路中有电流，即电流表有示数；电压表测量电源电压，但移动滑片时，电
1
压表和电流表的示数均不变，故A不符合题意；
B、电阻R 短路时，电压表是为零，电流表有示数；当移动滑片时，电路中的电阻发生改变，故电流表示
2数发生变化，电压表示数仍为零，故B符合题意；
C、变阻器R 断路时，电压表和电流表均无示数，故C不符合题意；
1
D、电阻R 断路时，电流表示数为零，电压表测量电源电压，当移动滑片时，电流表仍然为零，电压表仍
2
测量电源电压，故D不符合题意．
故选B．
8．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R
上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（ ）
A. 若灯L′亮，则灯L一定断路
B. 若灯L′亮，则灯L一定短路
C. 若灯L′不亮，则电阻R一定断路 D. 若灯
L′不亮，则电阻R一定短路
【解答】
解：若灯L′亮，说明其它电路是通的，则电阻R肯定完好，故障只能在灯L上，灯L可能是短路或断路，
A、B不符合题意；
若灯L′不亮，说明电路不通，则故障在电阻R上，考虑到小灯L原先不亮，则故障只能是电阻R断路；C
符合题意，D不符合题意。
故答案为：C。
9．如图所示电路，当开关S闭合，灯L 、L 均发光，电流表、电压表均有示数。过一会儿，两灯突然熄
1 2
灭，电流表示数为零，电压表示数变大，可能发生的故障是（ ）
A. L 断路 B. 电流表断路
1
C. L断路
2
D. L 短路
2【解答】
A． 如果灯泡L 断路，整个电路断路，电流表、电压表示数都为零，A不符合题意；
1
B． 如果电流表断路，整个电路断路，则电压表无示数，B不符合题意；
C．如果灯泡L 断路，电压表测量电源电压示数增大，电流表示数为零，C符合题意；
2
D． 如果灯泡L 短路，则电流表有示数，D不符合题意。
1
故答案为：C。
10．小强同学在探究串联电路电流规律的实验中，按如图连接好了电 路，闭合开关 S 后，观察实验，两
灯均不发光．为检测出电路故障， 他做了以下操作：将一完好的灯泡接到 a、b 两点，观察电流表仍无
示数，灯泡不发光；将完好灯泡接到 b、c 两点，观察电流表有示数， 灯泡发光暗淡；将灯泡接到 a、c
两点，观察电流表有示数，灯泡发光 强烈；则电路故障可能是（ ）
A. 灯 L 断 路 B. 灯 L 断
1 2
路 C. 灯 L 短
2
路 D. 电流表烧坏了
【解答】闭合开关 S 后，观察实验，两灯均不发光，说明电路故障为断路。将一完好的灯泡接到 a、b
两点，观察电流表仍无 示数，灯泡不发光，说明与完好灯泡并联部分之外的电路发生了断路；将灯泡接
到 a、c 两点，观察电流表有示数，灯泡发光 强烈，说明与完好灯泡并联部分之外的电路是通路。由以上
分析得：灯 L 断路，
1
故答案为：A。
11．在下图所示电路中，闭合开关S，小灯泡发光，电压表有一定的示数．过一会儿，发现小灯泡不发光，
电压表示数为0，已知电路只有一处故障， 则下列判断正确的是 （ ）
A. 电 压 表 短 路 B. 小 灯 泡 灯 丝 断
路 C. 电 阻 R 断路 D. 电流表短路
【解答】
A．电压表短路，则灯泡会亮，电压表示数为零，A不符合题意；
B．小灯泡灯丝断路，则电压表无法与电源负极相连，小灯泡不发光，电压表示数为0，B符合题意．
C．电阻R断路，则电压表正负接线柱与电源正负极相连，因此电压表示数等于电源电压，并且灯泡不亮，
C不符合题意；
D．电流表在电路中相当于导线，因此电流表短路不影响灯泡的工作和电压表的示数，D不符合题意；
故答案为：B
12．（精选·上海中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只
有一处故障，且发生在电阻 R 或R 上。请写出两电表的变化情况及其对应的故障。______、______ 。
1 2
【答案】电压表示数不变，电流表示数变大：R 短路 电流表示数变大，电压表示数变小：R 短路
1 2
【解答】
[1][2]若电路故障为R 断路，则不管开关S断开还是闭合，两表的示数都为零不会改变，所以故障不可能
1
是R 断路；若电路故障为R 断路，则电流表示数为零，电压表通过R 连接在电源两端测电源电压，开关S
1 2 1
闭合后电路状态没有发生变化，电压表和电流表示数都不变，所以故障不可能是 R 断路；
2
若电路故障为R 短路，开关S闭合前电路不通，电路中没有电流，电压表测电源电压，当开关S闭合后，
1
电路接通，电流表示数变大，但电压表仍然测电源电压示数不变，符合题意；若电路故障为R 短路，开关
2
闭合前电路断路，电路中没有电流，电压表通过R 测电源电压，当开关S闭合后，电路接通，电流表示数
1
变大，电压表被短路示数变小为零，符合题意。
