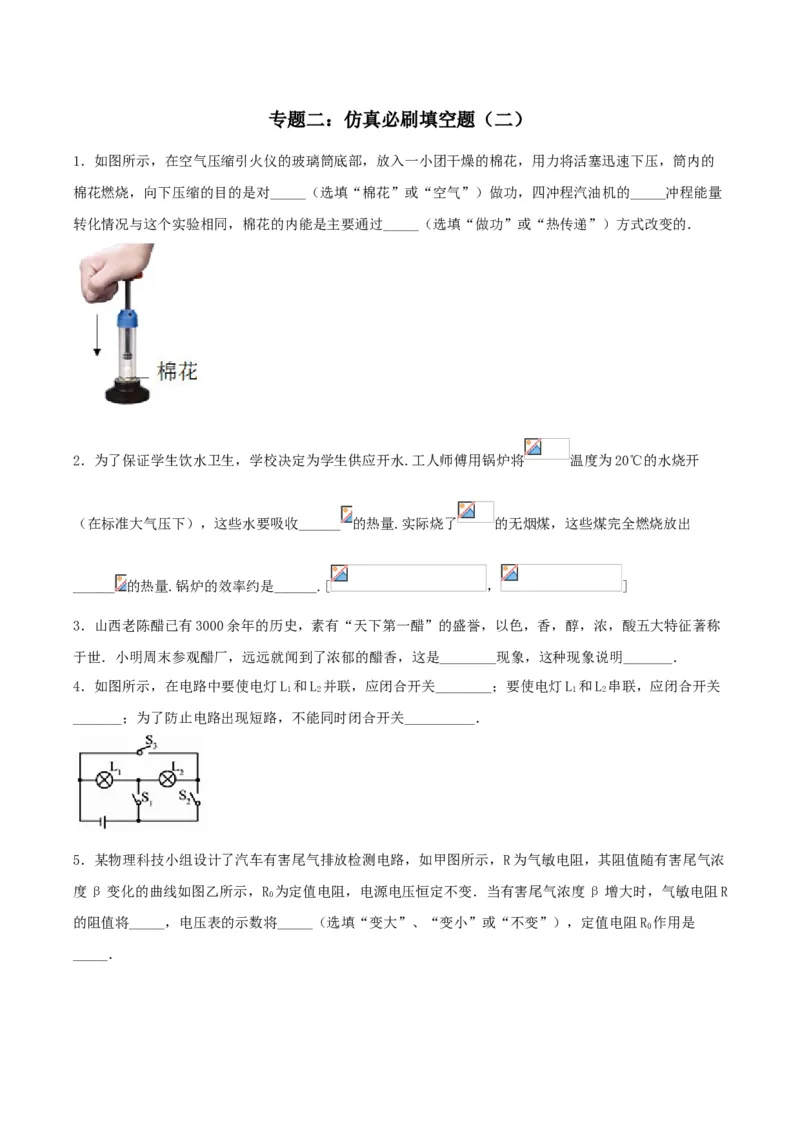

专题二：仿真必刷填空题（二）
1．如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，筒内的
棉花燃烧，向下压缩的目的是对_____（选填“棉花”或“空气”）做功，四冲程汽油机的_____冲程能量
转化情况与这个实验相同，棉花的内能是主要通过_____（选填“做功”或“热传递”）方式改变的．

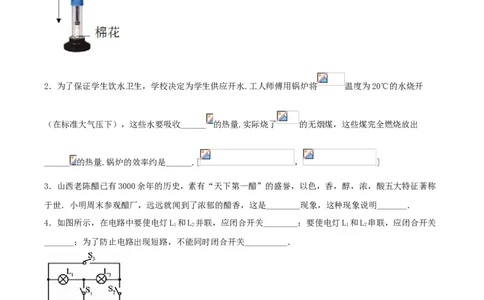

2．为了保证学生饮水卫生，学校决定为学生供应开水.工人师傅用锅炉将 温度为20℃的水烧开
（在标准大气压下），这些水要吸收______ 的热量.实际烧了 的无烟煤，这些煤完全燃烧放出
______ 的热量.锅炉的效率约是______.[ ， ]
3．山西老陈醋已有3000余年的历史，素有“天下第一醋”的盛誉，以色，香，醇，浓，酸五大特征著称
于世．小明周末参观醋厂，远远就闻到了浓郁的醋香，这是________现象，这种现象说明_______．
4．如图所示，在电路中要使电灯L 和L 并联，应闭合开关________；要使电灯L 和L 串联，应闭合开关
1 2 1 2
_______；为了防止电路出现短路，不能同时闭合开关__________．
5．某物理科技小组设计了汽车有害尾气排放检测电路，如甲图所示，R为气敏电阻，其阻值随有害尾气浓
度β变化的曲线如图乙所示，R 为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R
0
的阻值将_____，电压表的示数将_____（选填“变大”、“变小”或“不变”），定值电阻R 作用是
0

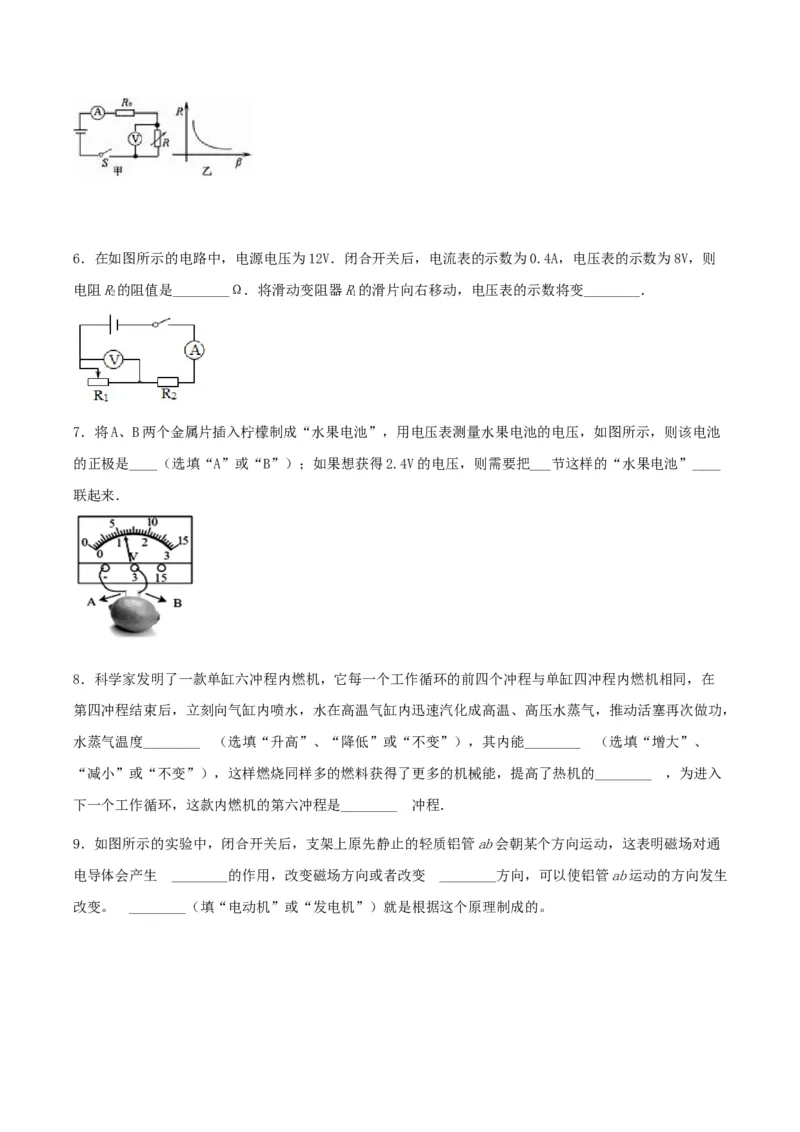

_____．6．在如图所示的电路中，电源电压为12V．闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则
电阻R的阻值是________Ω．将滑动变阻器R的滑片向右移动，电压表的示数将变________．
2 1

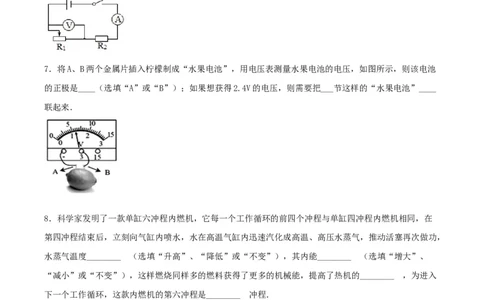

7．将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池
的正极是____（选填“A”或“B”）；如果想获得2.4V的电压，则需要把___节这样的“水果电池”____
联起来．
8．科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，在
第四冲程结束后，立刻向气缸内喷水，水在高温气缸内迅速汽化成高温、高压水蒸气，推动活塞再次做功，
水蒸气温度________ （选填“升高”、“降低”或“不变”），其内能________ （选填“增大”、
“减小”或“不变”），这样燃烧同样多的燃料获得了更多的机械能，提高了热机的________ ，为进入
下一个工作循环，这款内燃机的第六冲程是________ 冲程．
9．如图所示的实验中，闭合开关后，支架上原先静止的轻质铝管ab会朝某个方向运动，这表明磁场对通
电导体会产生 ________的作用，改变磁场方向或者改变 ________方向，可以使铝管ab运动的方向发生

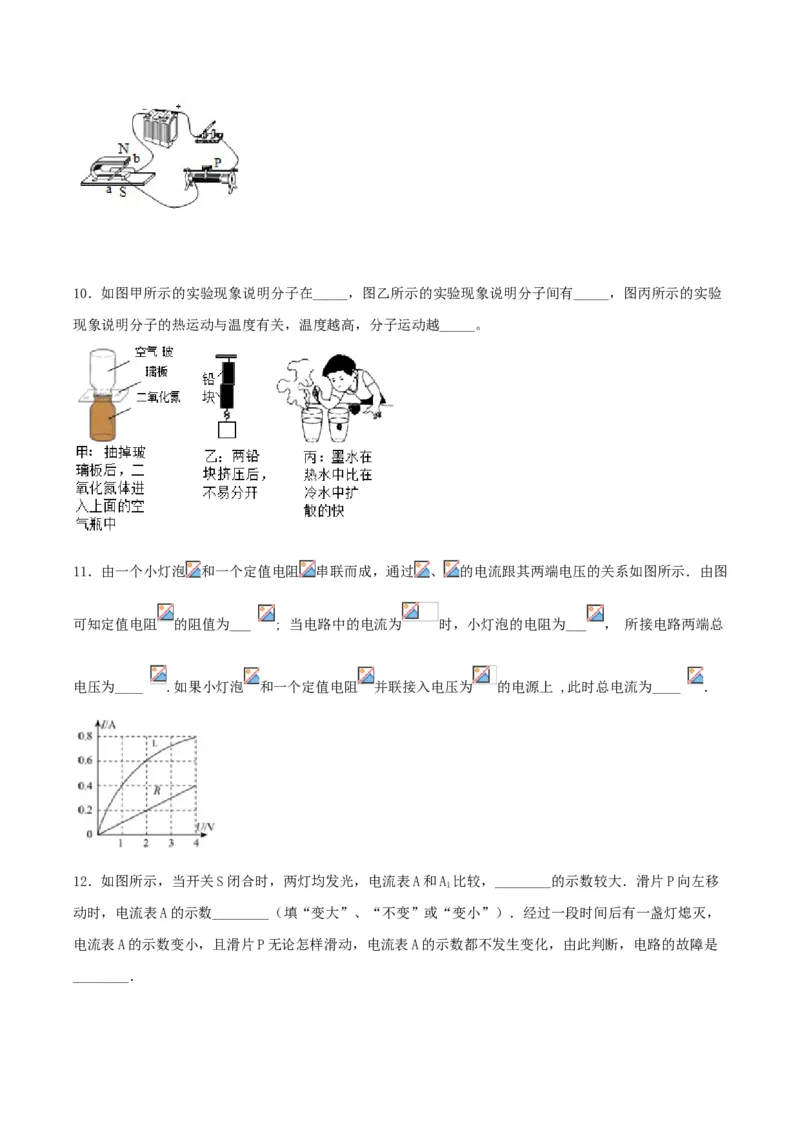

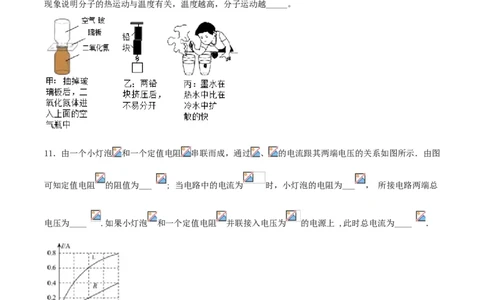

改变。 ________（填“电动机”或“发电机”）就是根据这个原理制成的。10．如图甲所示的实验现象说明分子在_____，图乙所示的实验现象说明分子间有_____，图丙所示的实验
现象说明分子的热运动与温度有关，温度越高，分子运动越_____。
11．由一个小灯泡 和一个定值电阻 串联而成，通过 、 的电流跟其两端电压的关系如图所示．由图
可知定值电阻 的阻值为___ ; 当电路中的电流为 时，小灯泡的电阻为___ ， 所接电路两端总
电压为____ .如果小灯泡 和一个定值电阻 并联接入电压为 的电源上 ,此时总电流为____ ．
12．如图所示，当开关S闭合时，两灯均发光，电流表A和A 比较，________的示数较大．滑片P向左移
1
动时，电流表A的示数________（填“变大”、“不变”或“变小”）．经过一段时间后有一盏灯熄灭，
电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是

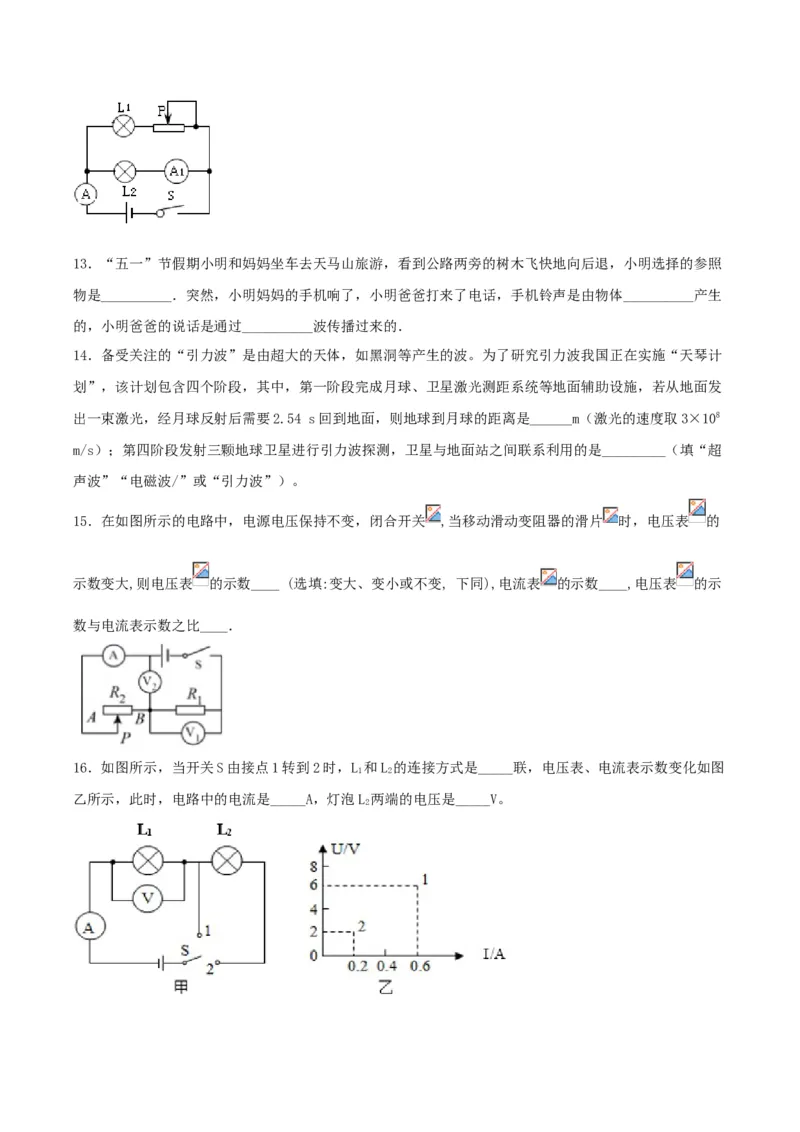

________．13．“五一”节假期小明和妈妈坐车去天马山旅游，看到公路两旁的树木飞快地向后退，小明选择的参照
物是__________．突然，小明妈妈的手机响了，小明爸爸打来了电话，手机铃声是由物体__________产生
的，小明爸爸的说话是通过__________波传播过来的．

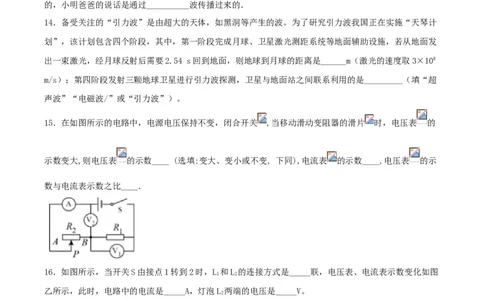

14．备受关注的“引力波”是由超大的天体，如黑洞等产生的波。为了研究引力波我国正在实施“天琴计
划”，该计划包含四个阶段，其中，第一阶段完成月球、卫星激光测距系统等地面辅助设施，若从地面发
出一束激光，经月球反射后需要2.54 s回到地面，则地球到月球的距离是______m（激光的速度取3×108
m/s）；第四阶段发射三颗地球卫星进行引力波探测，卫星与地面站之间联系利用的是_________（填“超
声波”“电磁波/”或“引力波”）。
15．在如图所示的电路中，电源电压保持不变，闭合开关 ,当移动滑动变阻器的滑片 时，电压表 的
示数变大,则电压表 的示数____ (选填:变大、变小或不变, 下同),电流表 的示数____,电压表 的示
数与电流表示数之比____．
16．如图所示，当开关S由接点1转到2时，L 和L 的连接方式是_____联，电压表、电流表示数变化如图
1 2
乙所示，此时，电路中的电流是_____A，灯泡L 两端的电压是_____V。

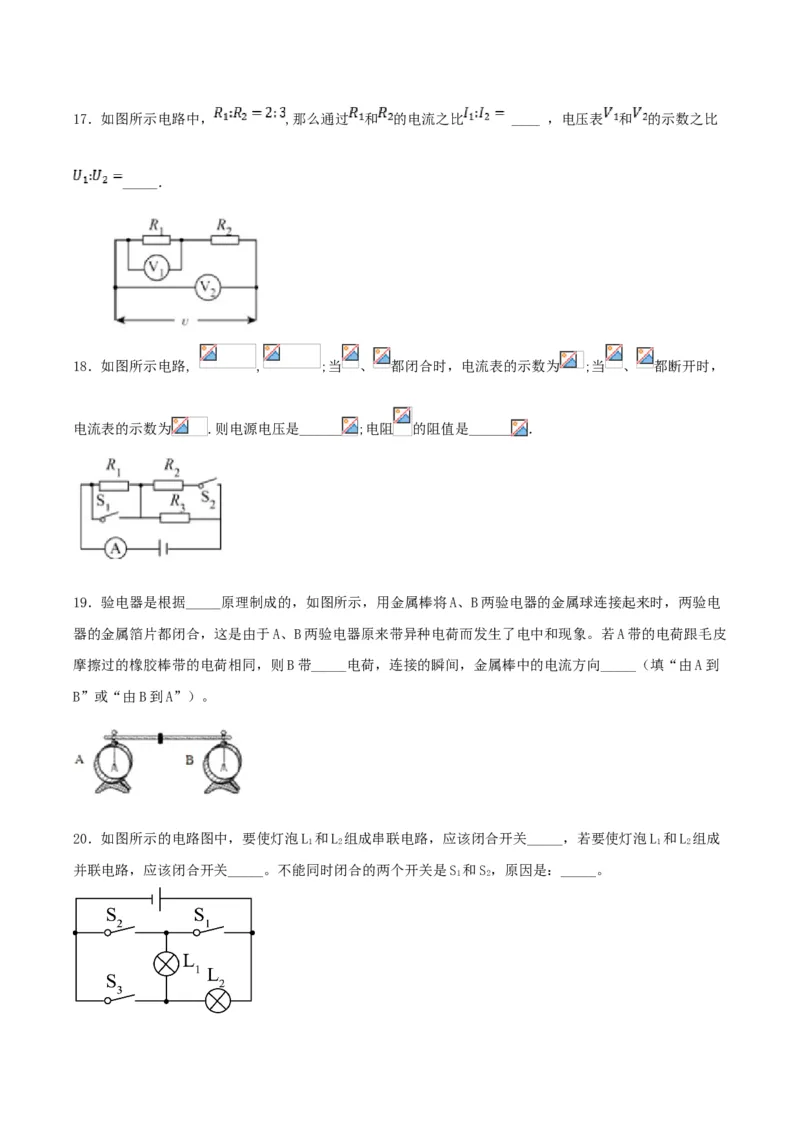

217．如图所示电路中， ,那么通过 和 的电流之比 ____ ，电压表 和 的示数之比
_____．
18．如图所示电路, , ;当 、 都闭合时，电流表的示数为 ;当 、 都断开时，
电流表的示数为 .则电源电压是______ ;电阻 的阻值是______ ．
19．验电器是根据_____原理制成的，如图所示，用金属棒将A、B两验电器的金属球连接起来时，两验电
器的金属箔片都闭合，这是由于A、B两验电器原来带异种电荷而发生了电中和现象。若A带的电荷跟毛皮
摩擦过的橡胶棒带的电荷相同，则B带_____电荷，连接的瞬间，金属棒中的电流方向_____（填“由A到
B”或“由B到A”）。
20．如图所示的电路图中，要使灯泡L 和L 组成串联电路，应该闭合开关_____，若要使灯泡L 和L 组成
1 2 1 2
并联电路，应该闭合开关_____。不能同时闭合的两个开关是S 和S，原因是：_____。

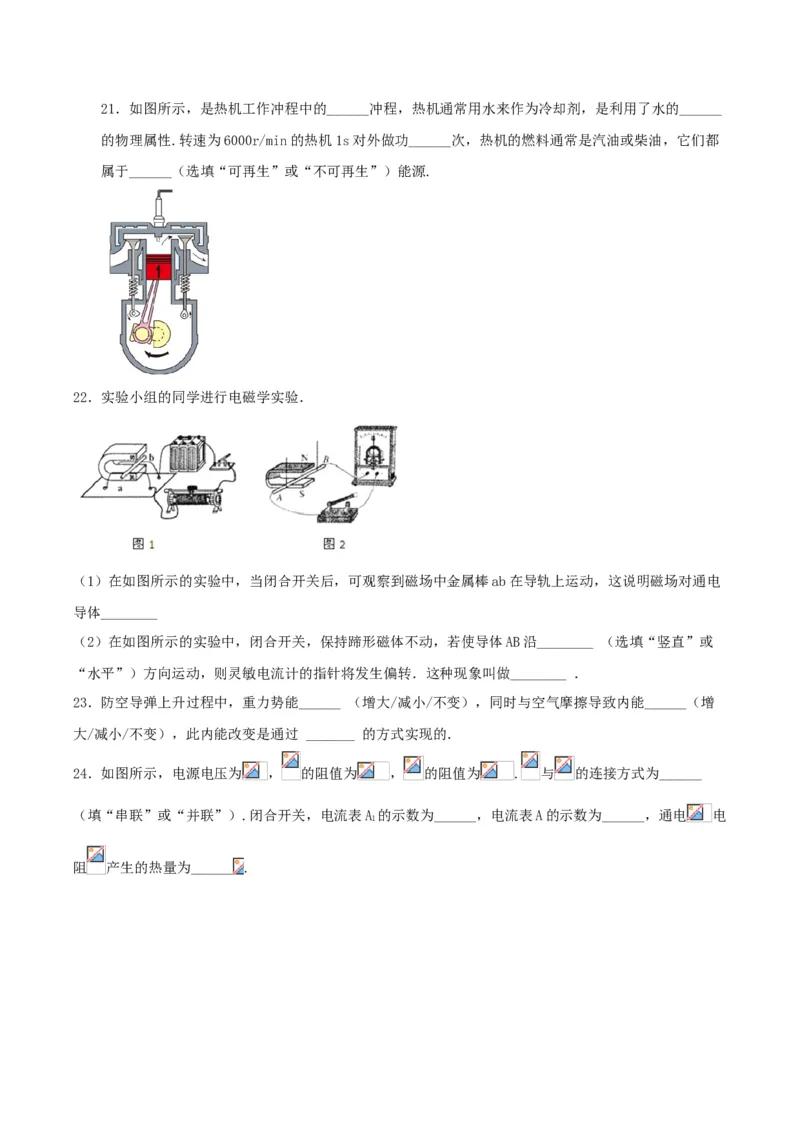

1 221．如图所示，是热机工作冲程中的______冲程，热机通常用水来作为冷却剂，是利用了水的______
的物理属性.转速为6000r/min的热机1s对外做功______次，热机的燃料通常是汽油或柴油，它们都
属于______（选填“可再生”或“不可再生”）能源.
22．实验小组的同学进行电磁学实验．
（1）在如图所示的实验中，当闭合开关后，可观察到磁场中金属棒ab在导轨上运动，这说明磁场对通电
导体________
（2）在如图所示的实验中，闭合开关，保持蹄形磁体不动，若使导体AB沿________ （选填“竖直”或
“水平”）方向运动，则灵敏电流计的指针将发生偏转．这种现象叫做________ ．
23．防空导弹上升过程中，重力势能______ （增大/减小/不变），同时与空气摩擦导致内能______（增
大/减小/不变），此内能改变是通过 _______ 的方式实现的．
24．如图所示，电源电压为 ， 的阻值为 ， 的阻值为 . 与 的连接方式为______
（填“串联”或“并联”）.闭合开关，电流表A 的示数为______，电流表A的示数为______，通电 电
1

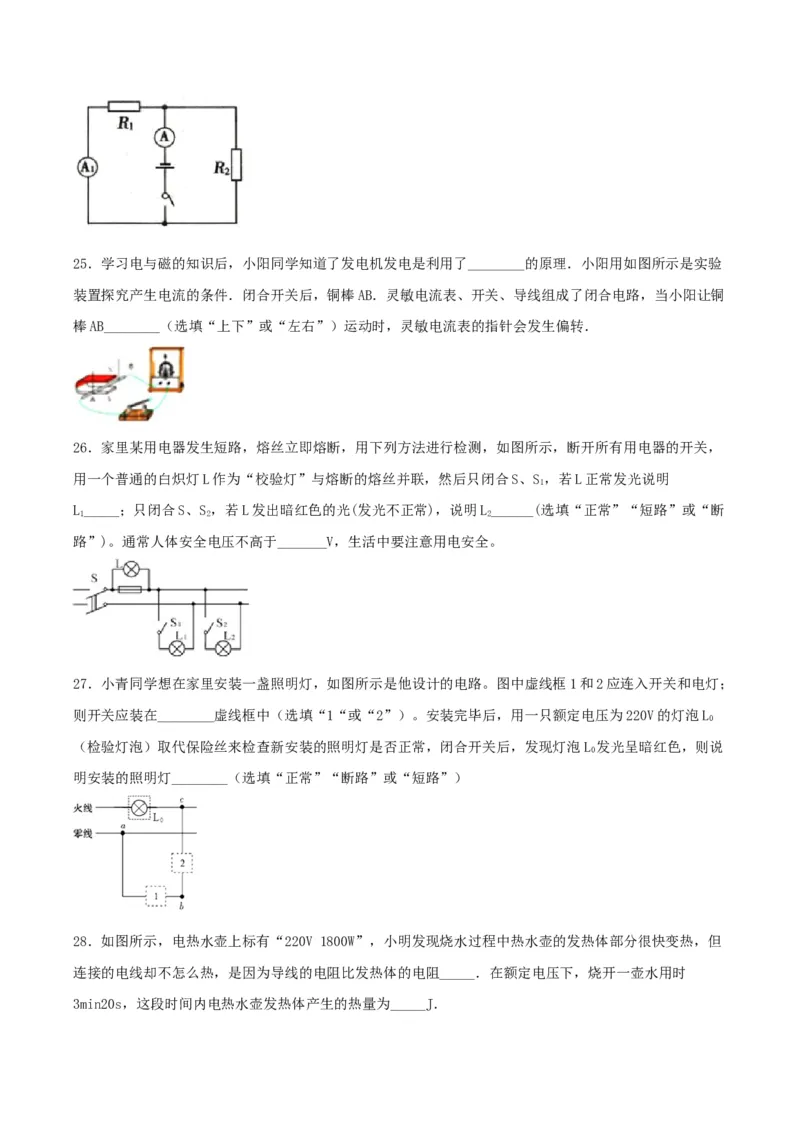

阻 产生的热量为______ .25．学习电与磁的知识后，小阳同学知道了发电机发电是利用了________的原理．小阳用如图所示是实验
装置探究产生电流的条件．闭合开关后，铜棒AB．灵敏电流表、开关、导线组成了闭合电路，当小阳让铜
棒AB________（选填“上下”或“左右”）运动时，灵敏电流表的指针会发生偏转．
26．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，
用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S，若L正常发光说明
1
L_____；只闭合S、S，若L发出暗红色的光(发光不正常)，说明L______(选填“正常”“短路”或“断
1 2 2
路”)。通常人体安全电压不高于_______V，生活中要注意用电安全。
27．小青同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯；
则开关应装在________虚线框中（选填“1“或“2”）。安装完毕后，用一只额定电压为220V的灯泡L
0
（检验灯泡）取代保险丝来检查新安装的照明灯是否正常，闭合开关后，发现灯泡L 发光呈暗红色，则说
0
明安装的照明灯________（选填“正常”“断路”或“短路”）
28．如图所示，电热水壶上标有“220V 1800W”，小明发现烧水过程中热水壶的发热体部分很快变热，但
连接的电线却不怎么热，是因为导线的电阻比发热体的电阻_____．在额定电压下，烧开一壶水用时

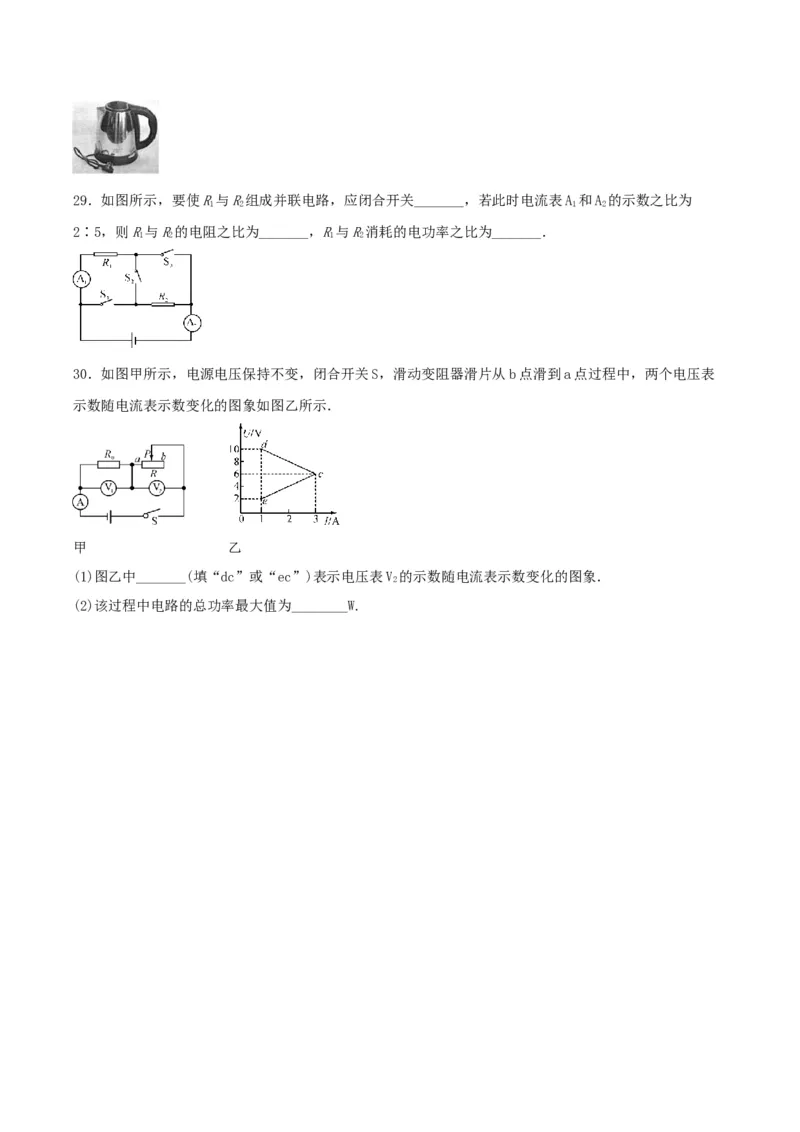

3min20s，这段时间内电热水壶发热体产生的热量为_____J．29．如图所示，要使R与R组成并联电路，应闭合开关_______，若此时电流表A 和A 的示数之比为
1 2 1 2
2∶5，则R与R的电阻之比为_______，R与R消耗的电功率之比为_______．
1 2 1 2
30．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压表
示数随电流表示数变化的图象如图乙所示．
甲 乙
(1)图乙中_______(填“dc”或“ec”)表示电压表V 的示数随电流表示数变化的图象．
2

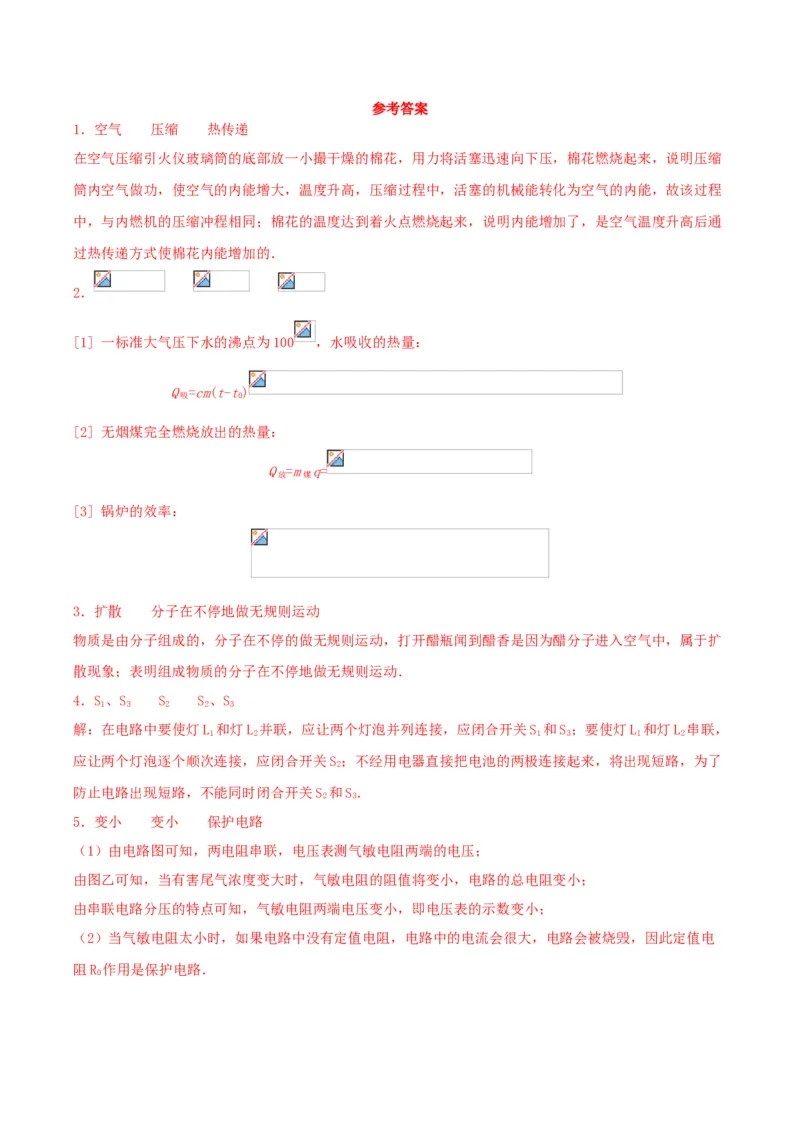

(2)该过程中电路的总功率最大值为________W.参考答案
1．空气 压缩 热传递
在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉花，用力将活塞迅速向下压，棉花燃烧起来，说明压缩
筒内空气做功，使空气的内能增大，温度升高，压缩过程中，活塞的机械能转化为空气的内能，故该过程
中，与内燃机的压缩冲程相同；棉花的温度达到着火点燃烧起来，说明内能增加了，是空气温度升高后通
过热传递方式使棉花内能增加的．
2．
[1] 一标准大气压下水的沸点为100 ，水吸收的热量：
Q =cm(t-t)
吸 0
[2] 无烟煤完全燃烧放出的热量：
Q =m q=
放 煤
[3] 锅炉的效率：
3．扩散 分子在不停地做无规则运动
物质是由分子组成的，分子在不停的做无规则运动，打开醋瓶闻到醋香是因为醋分子进入空气中，属于扩
散现象；表明组成物质的分子在不停地做无规则运动．
4．S、S S S、S
1 3 2 2 3
解：在电路中要使灯L 和灯L 并联，应让两个灯泡并列连接，应闭合开关S 和S；要使灯L 和灯L 串联，
1 2 1 3 1 2
应让两个灯泡逐个顺次连接，应闭合开关S；不经用电器直接把电池的两极连接起来，将出现短路，为了
2
防止电路出现短路，不能同时闭合开关S 和S．
2 3
5．变小 变小 保护电路
（1）由电路图可知，两电阻串联，电压表测气敏电阻两端的电压；
由图乙可知，当有害尾气浓度变大时，气敏电阻的阻值将变小，电路的总电阻变小；
由串联电路分压的特点可知，气敏电阻两端电压变小，即电压表的示数变小；
（2）当气敏电阻太小时，如果电路中没有定值电阻，电路中的电流会很大，电路会被烧毁，因此定值电
阻R 作用是保护电路．

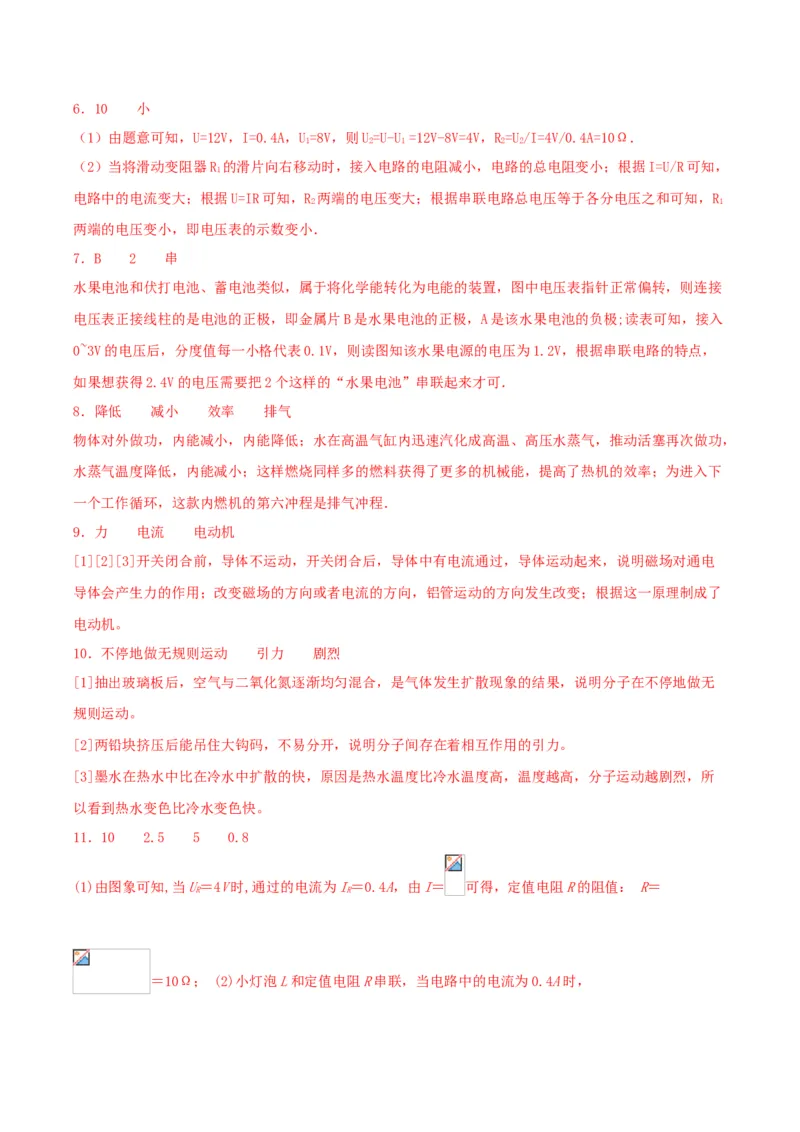

06．10 小
（1）由题意可知，U=12V，I=0.4A，U=8V，则U=U-U =12V-8V=4V，R=U/I=4V/0.4A=10Ω．
1 2 1 2 2
（2）当将滑动变阻器R 的滑片向右移动时，接入电路的电阻减小，电路的总电阻变小；根据I=U/R可知，
1
电路中的电流变大；根据U=IR可知，R 两端的电压变大；根据串联电路总电压等于各分电压之和可知，R
2 1
两端的电压变小，即电压表的示数变小．
7．B 2 串
水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置，图中电压表指针正常偏转，则连接
电压表正接线柱的是电池的正极，即金属片B是水果电池的正极，A是该水果电池的负极;读表可知，接入
0~3V的电压后，分度值每一小格代表0.1V，则读图知该水果电源的电压为1.2V，根据串联电路的特点，
如果想获得2.4V的电压需要把2个这样的“水果电池”串联起来才可．
8．降低 减小 效率 排气
物体对外做功，内能减小，内能降低；水在高温气缸内迅速汽化成高温、高压水蒸气，推动活塞再次做功，
水蒸气温度降低，内能减小；这样燃烧同样多的燃料获得了更多的机械能，提高了热机的效率；为进入下
一个工作循环，这款内燃机的第六冲程是排气冲程．
9．力 电流 电动机
[1][2][3]开关闭合前，导体不运动，开关闭合后，导体中有电流通过，导体运动起来，说明磁场对通电
导体会产生力的作用；改变磁场的方向或者电流的方向，铝管运动的方向发生改变；根据这一原理制成了
电动机。
10．不停地做无规则运动 引力 剧烈
[1]抽出玻璃板后，空气与二氧化氮逐渐均匀混合，是气体发生扩散现象的结果，说明分子在不停地做无
规则运动。
[2]两铅块挤压后能吊住大钩码，不易分开，说明分子间存在着相互作用的引力。
[3]墨水在热水中比在冷水中扩散的快，原因是热水温度比冷水温度高，温度越高，分子运动越剧烈，所
以看到热水变色比冷水变色快。
11．10 2.5 5 0.8
(1)由图象可知,当U＝4V时,通过的电流为I＝0.4A，由I＝ 可得，定值电阻R的阻值： R＝
R R

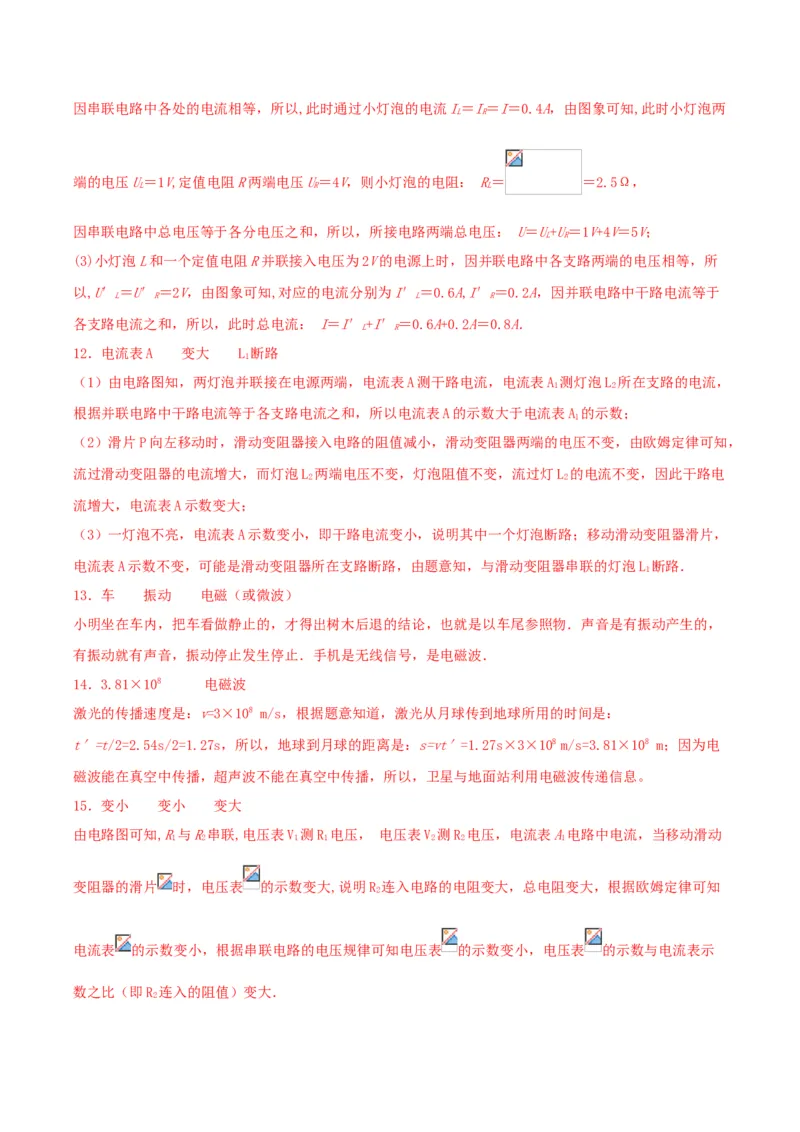

＝10Ω； (2)小灯泡L和定值电阻R串联，当电路中的电流为0.4A时，因串联电路中各处的电流相等，所以,此时通过小灯泡的电流I＝I＝I＝0.4A，由图象可知,此时小灯泡两
L R
端的电压U＝1V,定值电阻R两端电压U＝4V，则小灯泡的电阻： R＝ ＝2.5Ω，
L R L
因串联电路中总电压等于各分电压之和，所以，所接电路两端总电压： U＝U+U＝1V+4V＝5V；
L R
(3)小灯泡L和一个定值电阻R并联接入电压为2V的电源上时，因并联电路中各支路两端的电压相等，所
以,U′＝U′＝2V，由图象可知,对应的电流分别为I′＝0.6A,I′＝0.2A，因并联电路中干路电流等于
L R L R
各支路电流之和，所以，此时总电流： I＝I′+I′＝0.6A+0.2A＝0.8A．
L R
12．电流表A 变大 L 断路
1
（1）由电路图知，两灯泡并联接在电源两端，电流表A测干路电流，电流表A 测灯泡L 所在支路的电流，
1 2
根据并联电路中干路电流等于各支路电流之和，所以电流表A的示数大于电流表A 的示数；
1
（2）滑片P向左移动时，滑动变阻器接入电路的阻值减小，滑动变阻器两端的电压不变，由欧姆定律可知，
流过滑动变阻器的电流增大，而灯泡L 两端电压不变，灯泡阻值不变，流过灯L 的电流不变，因此干路电
2 2
流增大，电流表A示数变大；
（3）一灯泡不亮，电流表A示数变小，即干路电流变小，说明其中一个灯泡断路；移动滑动变阻器滑片，
电流表A示数不变，可能是滑动变阻器所在支路断路，由题意知，与滑动变阻器串联的灯泡L 断路．
1
13．车 振动 电磁（或微波）
小明坐在车内，把车看做静止的，才得出树木后退的结论，也就是以车尾参照物．声音是有振动产生的，
有振动就有声音，振动停止发生停止．手机是无线信号，是电磁波．
14．3.81×108 电磁波
激光的传播速度是：v=3×108 m/s，根据题意知道，激光从月球传到地球所用的时间是：
t′=t/2=2.54s/2=1.27s，所以，地球到月球的距离是：s=vt′=1.27s×3×108 m/s=3.81×108 m；因为电
磁波能在真空中传播，超声波不能在真空中传播，所以，卫星与地面站利用电磁波传递信息。
15．变小 变小 变大
由电路图可知,R与R串联,电压表V 测R 电压， 电压表V 测R 电压，电流表A电路中电流，当移动滑动
1 2 1 1 2 2 1
变阻器的滑片 时，电压表 的示数变大,说明R 连入电路的电阻变大，总电阻变大，根据欧姆定律可知
2
电流表 的示数变小，根据串联电路的电压规律可知电压表 的示数变小，电压表 的示数与电流表示
数之比（即R 连入的阻值）变大．

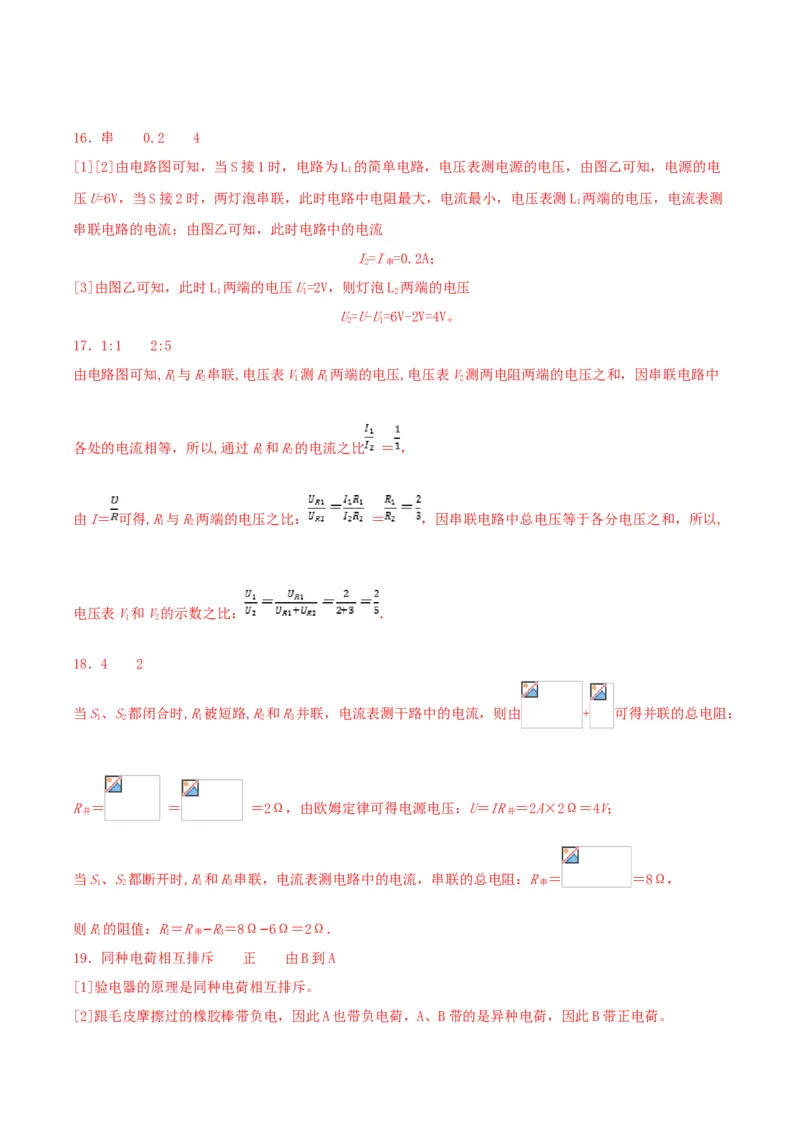

216．串 0.2 4
[1][2]由电路图可知，当S接1时，电路为L 的简单电路，电压表测电源的电压，由图乙可知，电源的电
1
压U=6V，当S接2时，两灯泡串联，此时电路中电阻最大，电流最小，电压表测L 两端的电压，电流表测
1
串联电路的电流；由图乙可知，此时电路中的电流
I=I =0.2A；
2 串
[3]由图乙可知，此时L 两端的电压U=2V，则灯泡L 两端的电压
1 1 2
U=U-U=6V-2V=4V。
2 1
17．1:1 2:5
由电路图可知,R与R串联,电压表V测R两端的电压,电压表V测两电阻两端的电压之和，因串联电路中
1 2 1 1 2
各处的电流相等，所以,通过R和R的电流之比 ＝ ，
1 2
由I＝ 可得,R与R两端的电压之比： ＝ ，因串联电路中总电压等于各分电压之和，所以,
1 2
电压表V和V的示数之比： ．
1 2
18．4 2
当S、S都闭合时,R被短路,R和R并联，电流表测干路中的电流，则由 + 可得并联的总电阻：
1 2 1 2 3
R ＝ ＝ ＝2Ω，由欧姆定律可得电源电压：U＝IR ＝2A×2Ω＝4V；
并 并
当S、S都断开时,R和R串联，电流表测电路中的电流，串联的总电阻：R ＝ ＝8Ω，
1 2 1 3 串
则R的阻值：R＝R −R＝8Ω−6Ω＝2Ω．
1 1 串 3
19．同种电荷相互排斥 正 由B到A
[1]验电器的原理是同种电荷相互排斥。
[2]跟毛皮摩擦过的橡胶棒带负电，因此A也带负电荷，A、B带的是异种电荷，因此B带正电荷。[3]电流方向与正电荷定向移动的方向相同，与负电荷移动方向相反，图中A所带负电荷经过金属棒到B，
所以金属棒中的电流方向是由B到A。

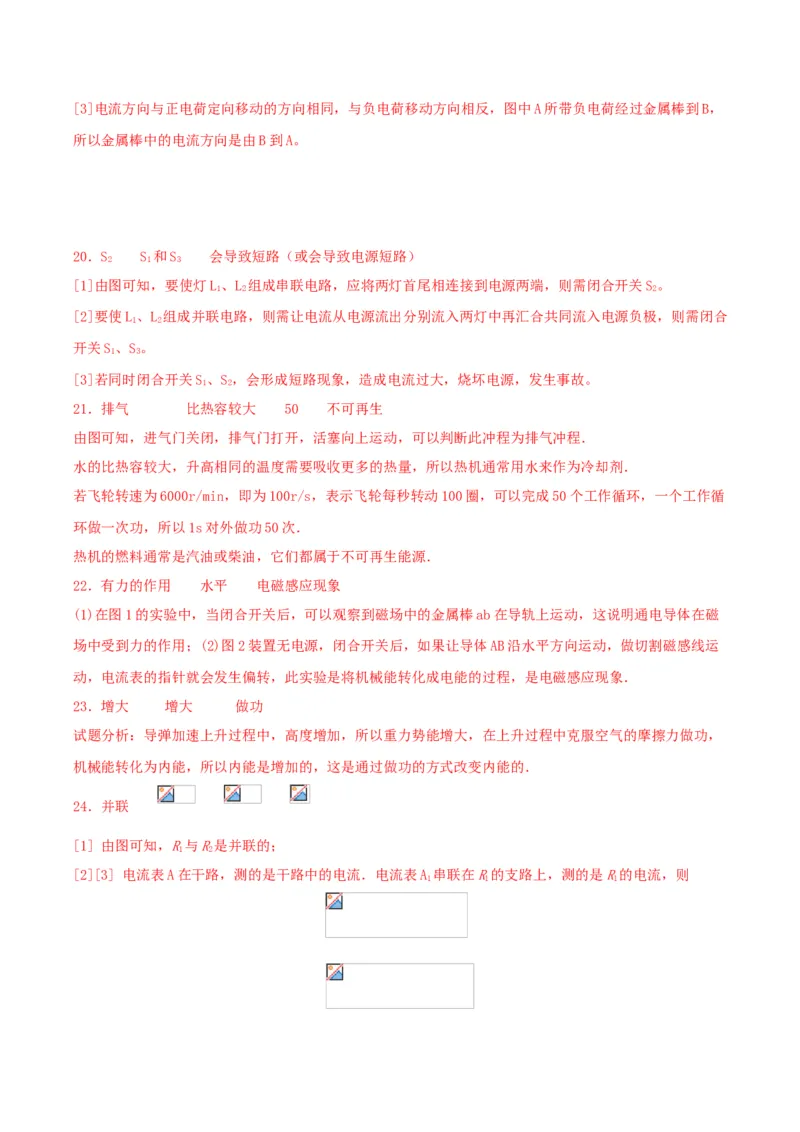

20．S S 和S 会导致短路（或会导致电源短路）
2 1 3
[1]由图可知，要使灯L、L 组成串联电路，应将两灯首尾相连接到电源两端，则需闭合开关S。
1 2 2
[2]要使L、L 组成并联电路，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需闭合
1 2
开关S、S。
1 3
[3]若同时闭合开关S、S，会形成短路现象，造成电流过大，烧坏电源，发生事故。
1 2
21．排气 比热容较大 50 不可再生
由图可知，进气门关闭，排气门打开，活塞向上运动，可以判断此冲程为排气冲程．
水的比热容较大，升高相同的温度需要吸收更多的热量，所以热机通常用水来作为冷却剂．
若飞轮转速为6000r/min，即为100r/s，表示飞轮每秒转动100圈，可以完成50个工作循环，一个工作循
环做一次功，所以1s对外做功50次．
热机的燃料通常是汽油或柴油，它们都属于不可再生能源．
22．有力的作用 水平 电磁感应现象
(1)在图1的实验中，当闭合开关后，可以观察到磁场中的金属棒ab在导轨上运动，这说明通电导体在磁
场中受到力的作用；(2)图2装置无电源，闭合开关后，如果让导体AB沿水平方向运动，做切割磁感线运
动，电流表的指针就会发生偏转，此实验是将机械能转化成电能的过程，是电磁感应现象．
23．增大 增大 做功
试题分析：导弹加速上升过程中，高度增加，所以重力势能增大，在上升过程中克服空气的摩擦力做功，
机械能转化为内能，所以内能是增加的，这是通过做功的方式改变内能的．
24．并联
[1] 由图可知，R与R是并联的；
1 2
[2][3] 电流表A在干路，测的是干路中的电流．电流表A 串联在R的支路上，测的是R的电流，则
1 1 1电流表A的示数为
I=I+I=0.6A+0.3A=0.9A
1 2
[4] 通电10s电阻R产生的热量：
1
Q=I2Rt=(0.6A)2×10Ω×10s=36J
1 1

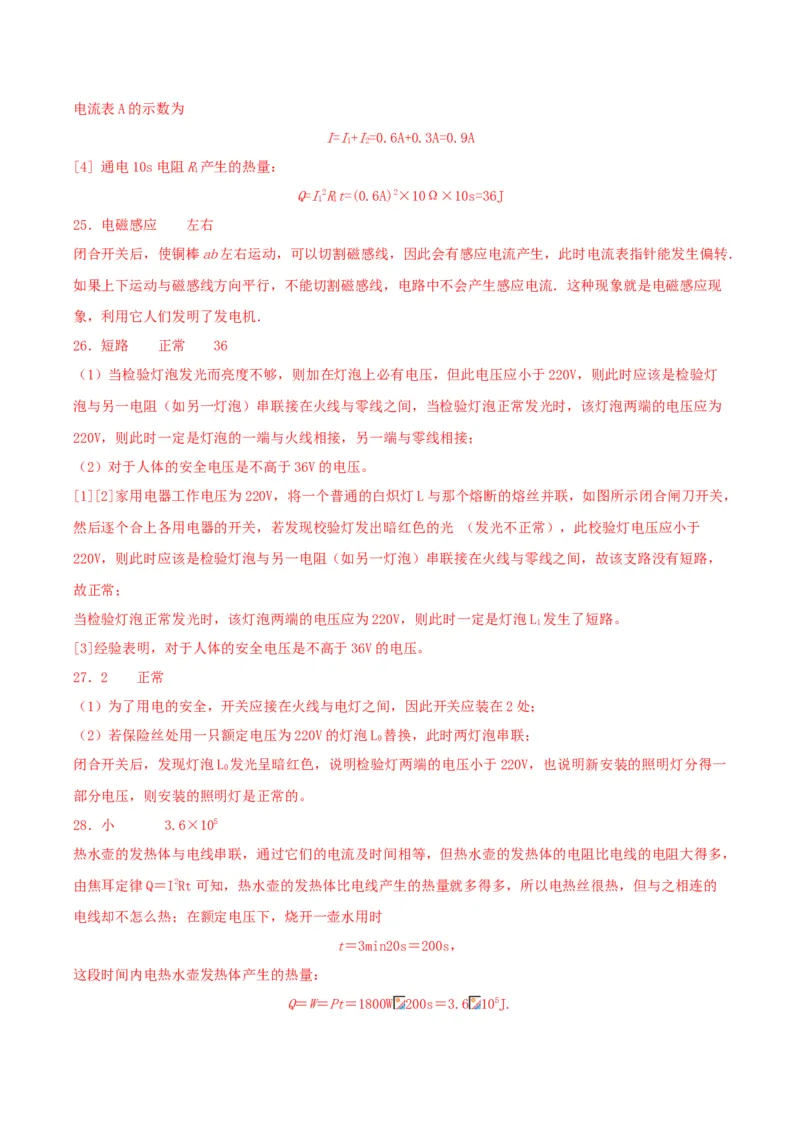

25．电磁感应 左右
闭合开关后，使铜棒ab左右运动，可以切割磁感线，因此会有感应电流产生，此时电流表指针能发生偏转．
如果上下运动与磁感线方向平行，不能切割磁感线，电路中不会产生感应电流．这种现象就是电磁感应现
象，利用它人们发明了发电机．
26．短路 正常 36
（1）当检验灯泡发光而亮度不够，则加在灯泡上必有电压，但此电压应小于220V，则此时应该是检验灯
泡与另一电阻（如另一灯泡）串联接在火线与零线之间，当检验灯泡正常发光时，该灯泡两端的电压应为
220V，则此时一定是灯泡的一端与火线相接，另一端与零线相接；
（2）对于人体的安全电压是不高于36V的电压。
[1][2]家用电器工作电压为220V，将一个普通的白炽灯L与那个熔断的熔丝并联，如图所示闭合闸刀开关，
然后逐个合上各用电器的开关，若发现校验灯发出暗红色的光 （发光不正常），此校验灯电压应小于
220V，则此时应该是检验灯泡与另一电阻（如另一灯泡）串联接在火线与零线之间，故该支路没有短路，
故正常；
当检验灯泡正常发光时，该灯泡两端的电压应为220V，则此时一定是灯泡L 发生了短路。
1
[3]经验表明，对于人体的安全电压是不高于36V的电压。
27．2 正常
（1）为了用电的安全，开关应接在火线与电灯之间，因此开关应装在2处；
（2）若保险丝处用一只额定电压为220V的灯泡L 替换，此时两灯泡串联；
0
闭合开关后，发现灯泡L 发光呈暗红色，说明检验灯两端的电压小于220V，也说明新安装的照明灯分得一
0
部分电压，则安装的照明灯是正常的。
28．小 3.6×105
热水壶的发热体与电线串联，通过它们的电流及时间相等，但热水壶的发热体的电阻比电线的电阻大得多，
由焦耳定律Q＝I2Rt可知，热水壶的发热体比电线产生的热量就多得多，所以电热丝很热，但与之相连的
电线却不怎么热；在额定电压下，烧开一壶水用时
t＝3min20s＝200s，
这段时间内电热水壶发热体产生的热量：
Q＝W＝Pt＝1800W 200s＝3.6 105J.29．S 和S 3∶2 2∶3
1 3
如图所示的电路，当闭合开关S、S，断开S 时，R 与R 分别为两个支路，可以组成并联电路；
1 3 2 1 2
电流表A 测量R 的电流，电流表A 测量干路电流，若此时电流表A 和A 的示数之比为2：5，即两电阻电
1 1 2 1 2
流比为：
，
则R 与R 的电阻之比为：
1 2
；
R 与R 消耗的电功率之比为：
1 2
点睛：在读懂电路图的基础上，即明确电流表A 测量R 的电流，电流表A 测量干路电流，然后将比的前、
1 1 2
后项分别代入公式计算即可．
30．dc 36
由电路图知，滑动变阻器R和电阻R 串联，电压表V 测R 两端电压，V 测R两端电压，电流表测电路中电
0 1 0 2
流．
（1）滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器R连入电路的电阻变小，电路中的电流变大，
根据 可知：R 两端的电压变大，则滑动变阻器两端的电压变小；故图乙中dc是表示电压表V 的示数
0 2
随电流表示数变化的图线，ec是表示电压表V 的示数随电流表示数变化的图线；
1
（2）由乙图知，当电路中的电流最大即电流为3A时，定值电阻和滑动变阻器两端的电压都为6V，由于电
源电压不变，所以电源电压为： ；
（根据电流最小时，即电流为1A时，两电阻两端的电压之和同样可以得出电源电压．）
根据 知，电压不变，当电流最大时，电路中功率最大，所以最大功率为：．
点睛：重点是欧姆定律的应用和电功率的计算，根据乙图中不同的电路状态时两电阻两端的电压之和可求
出电源电压，再结合最大电流即可求出最大功率．
