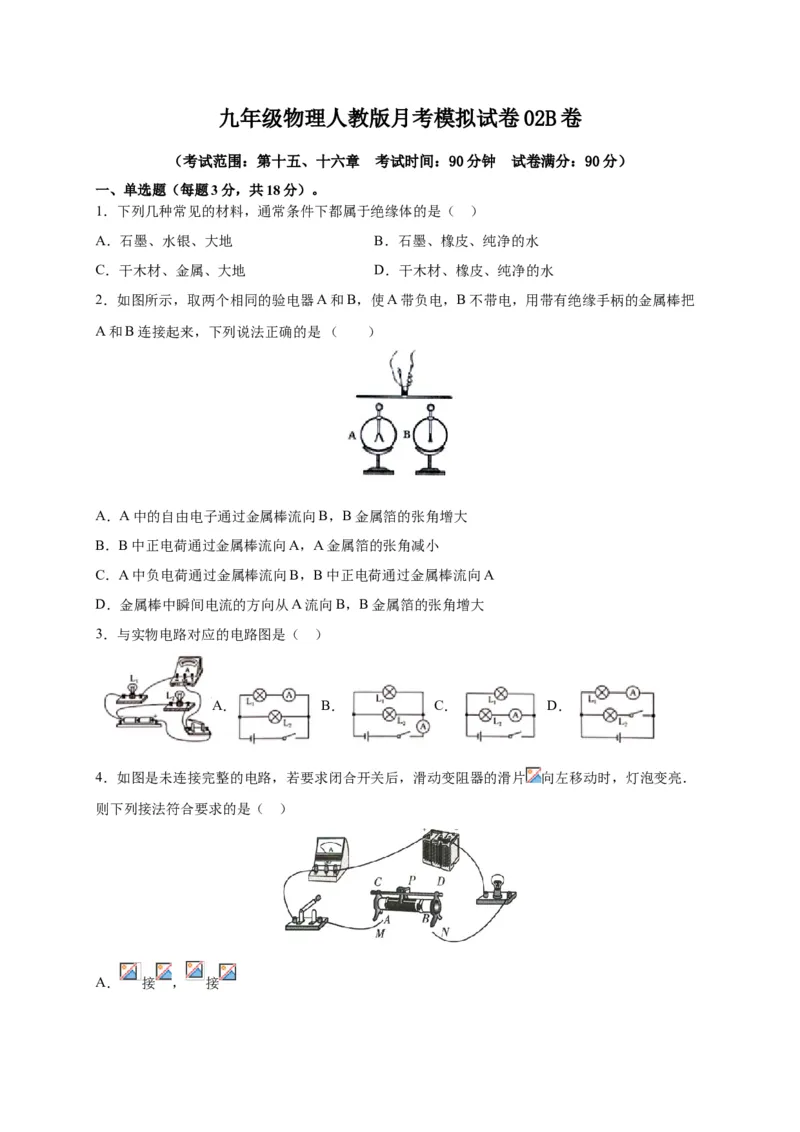

九年级物理人教版月考模拟试卷 02B 卷
（考试范围：第十五、十六章 考试时间：90分钟 试卷满分：90分）
一、单选题（每题3分，共18分）。
1．下列几种常见的材料，通常条件下都属于绝缘体的是（ ）
A．石墨、水银、大地 B．石墨、橡皮、纯净的水
C．干木材、金属、大地 D．干木材、橡皮、纯净的水

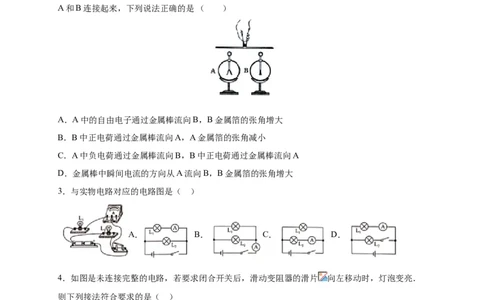

2．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把
A和B连接起来，下列说法正确的是 （ ）
A．A中的自由电子通过金属棒流向B，B金属箔的张角增大
B．B中正电荷通过金属棒流向A，A金属箔的张角减小
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
3．与实物电路对应的电路图是（ ）
A． B． C． D．
4．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片 向左移动时，灯泡变亮．
则下列接法符合要求的是（ ）

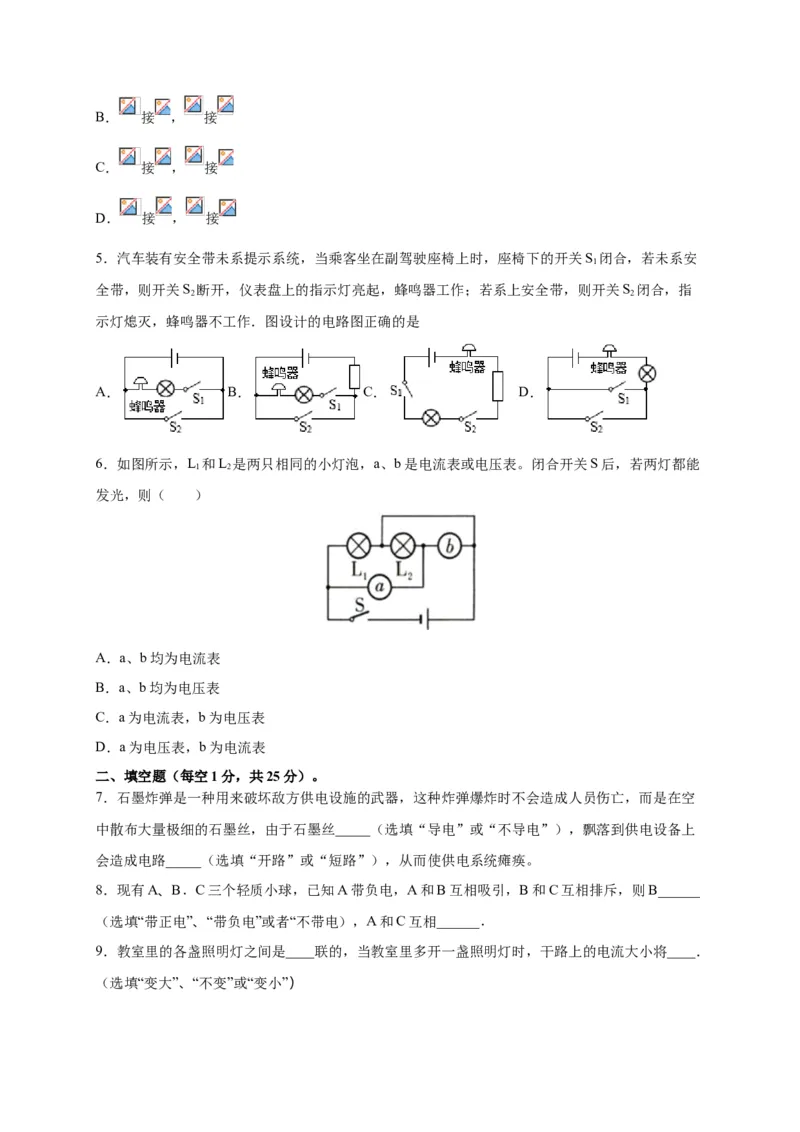

A． 接 ， 接B． 接 ， 接
C． 接 ， 接
D． 接 ， 接

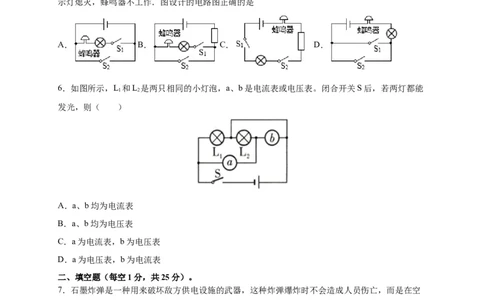

5．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S 闭合，若未系安
1
全带，则开关S 断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S 闭合，指
2 2
示灯熄灭，蜂鸣器不工作．图设计的电路图正确的是
A． B． C． D．
6．如图所示，L 和L 是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能
1 2
发光，则（ ）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
二、填空题（每空1分，共25分）。
7．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空
中散布大量极细的石墨丝，由于石墨丝_____（选填“导电”或“不导电”），飘落到供电设备上
会造成电路_____（选填“开路”或“短路”），从而使供电系统瘫痪。
8．现有A、B．C三个轻质小球，已知A带负电，A和B互相吸引，B和C互相排斥，则B______
（选填“带正电”、“带负电”或者“不带电），A和C互相______．
9．教室里的各盏照明灯之间是____联的，当教室里多开一盏照明灯时，干路上的电流大小将____．

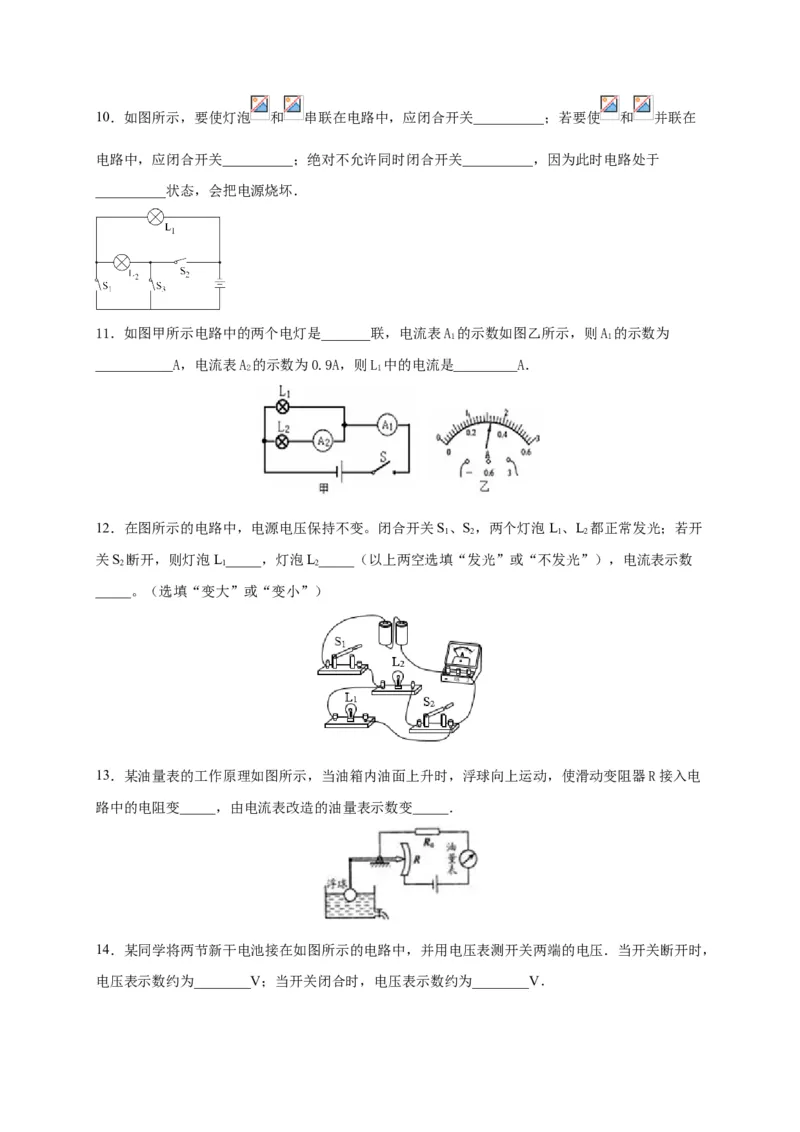

（选填“变大”、“不变”或“变小”）10．如图所示，要使灯泡 和 串联在电路中，应闭合开关__________；若要使 和 并联在
电路中，应闭合开关__________；绝对不允许同时闭合开关__________，因为此时电路处于
__________状态，会把电源烧坏．

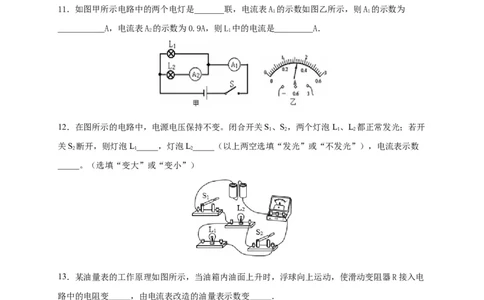

11．如图甲所示电路中的两个电灯是_______联，电流表A 的示数如图乙所示，则A 的示数为
1 1
___________A，电流表A 的示数为0.9A，则L 中的电流是_________A．
2 1
12．在图所示的电路中，电源电压保持不变。闭合开关S、S，两个灯泡 L、L 都正常发光；若开
1 2 1 2
关S 断开，则灯泡L_____，灯泡L_____（以上两空选填“发光”或“不发光”），电流表示数
2 1 2
_____。（选填“变大”或“变小”）
13．某油量表的工作原理如图所示，当油箱内油面上升时，浮球向上运动，使滑动变阻器R接入电
路中的电阻变_____，由电流表改造的油量表示数变_____．

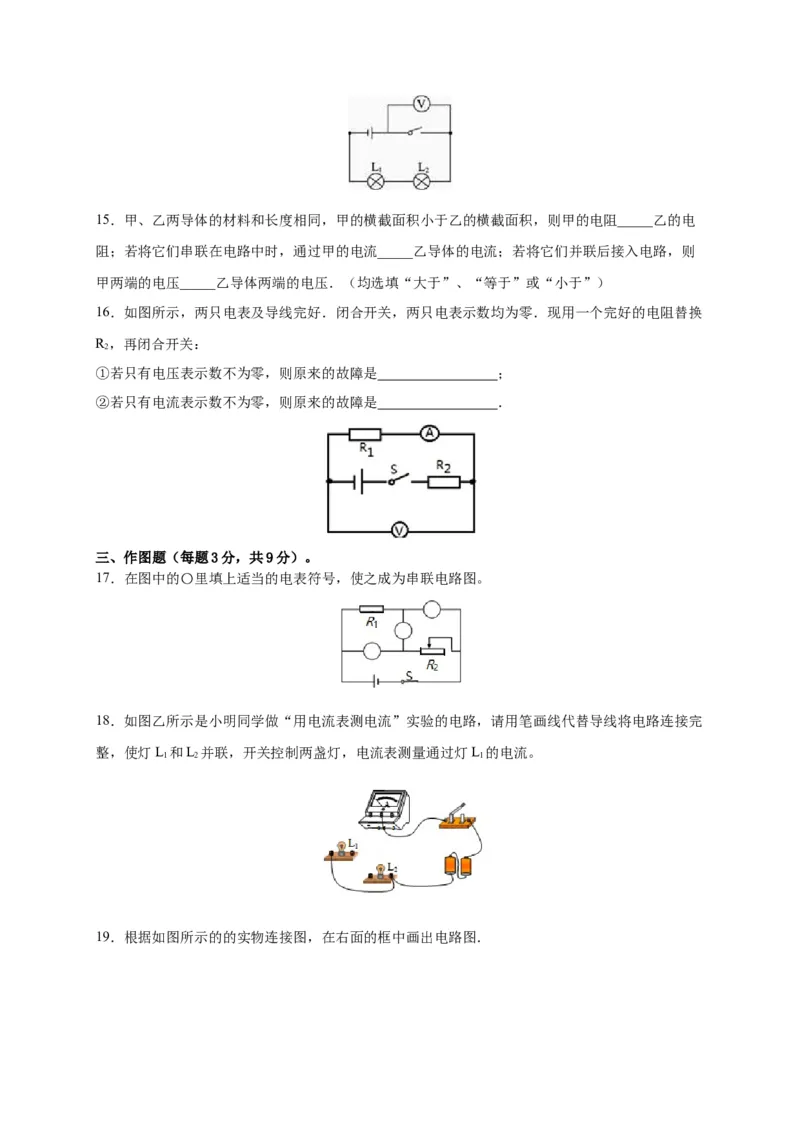

14．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，
电压表示数约为________V；当开关闭合时，电压表示数约为________V．15．甲、乙两导体的材料和长度相同，甲的横截面积小于乙的横截面积，则甲的电阻_____乙的电
阻；若将它们串联在电路中时，通过甲的电流_____乙导体的电流；若将它们并联后接入电路，则
甲两端的电压_____乙导体两端的电压．（均选填“大于”、“等于”或“小于”）
16．如图所示，两只电表及导线完好．闭合开关，两只电表示数均为零．现用一个完好的电阻替换
R ，再闭合开关：
2
①若只有电压表示数不为零，则原来的故障是 ；
②若只有电流表示数不为零，则原来的故障是 ．
三、作图题（每题3分，共9分）。
17．在图中的〇里填上适当的电表符号，使之成为串联电路图。
18．如图乙所示是小明同学做“用电流表测电流”实验的电路，请用笔画线代替导线将电路连接完
整，使灯L 和L 并联，开关控制两盏灯，电流表测量通过灯L 的电流。
1 2 1

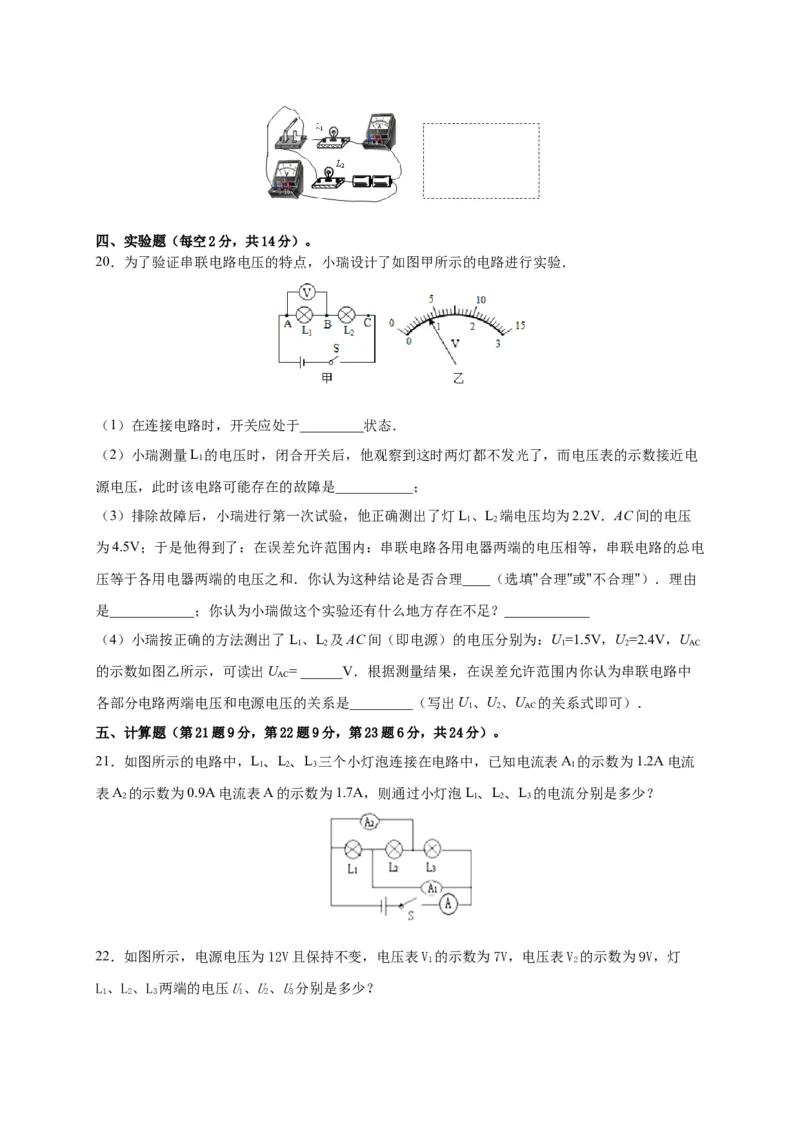

19．根据如图所示的的实物连接图，在右面的框中画出电路图．四、实验题（每空2分，共14分）。
20．为了验证串联电路电压的特点，小瑞设计了如图甲所示的电路进行实验．
（1）在连接电路时，开关应处于_________状态．
（2）小瑞测量L 的电压时，闭合开关后，他观察到这时两灯都不发光了，而电压表的示数接近电
1
源电压，此时该电路可能存在的故障是___________；
（3）排除故障后，小瑞进行第一次试验，他正确测出了灯L、L 端电压均为2.2V．AC间的电压
1 2
为4.5V；于是他得到了：在误差允许范围内：串联电路各用电器两端的电压相等，串联电路的总电
压等于各用电器两端的电压之和．你认为这种结论是否合理____（选填"合理"或"不合理"）．理由
是____________；你认为小瑞做这个实验还有什么地方存在不足？____________
（4）小瑞按正确的方法测出了L、L 及AC间（即电源）的电压分别为：U=1.5V，U=2.4V，U
1 2 1 2 AC
的示数如图乙所示，可读出U = ______V．根据测量结果，在误差允许范围内你认为串联电路中
AC
各部分电路两端电压和电源电压的关系是_________（写出U、U、U 的关系式即可）．
1 2 AC
五、计算题（第21题9分，第22题9分，第23题6分，共24分）。
21．如图所示的电路中，L、L、L 三个小灯泡连接在电路中，已知电流表A 的示数为1.2A电流
1 2 3 1
表A 的示数为0.9A电流表A的示数为1.7A，则通过小灯泡L、L、L 的电流分别是多少？
2 1 2 3

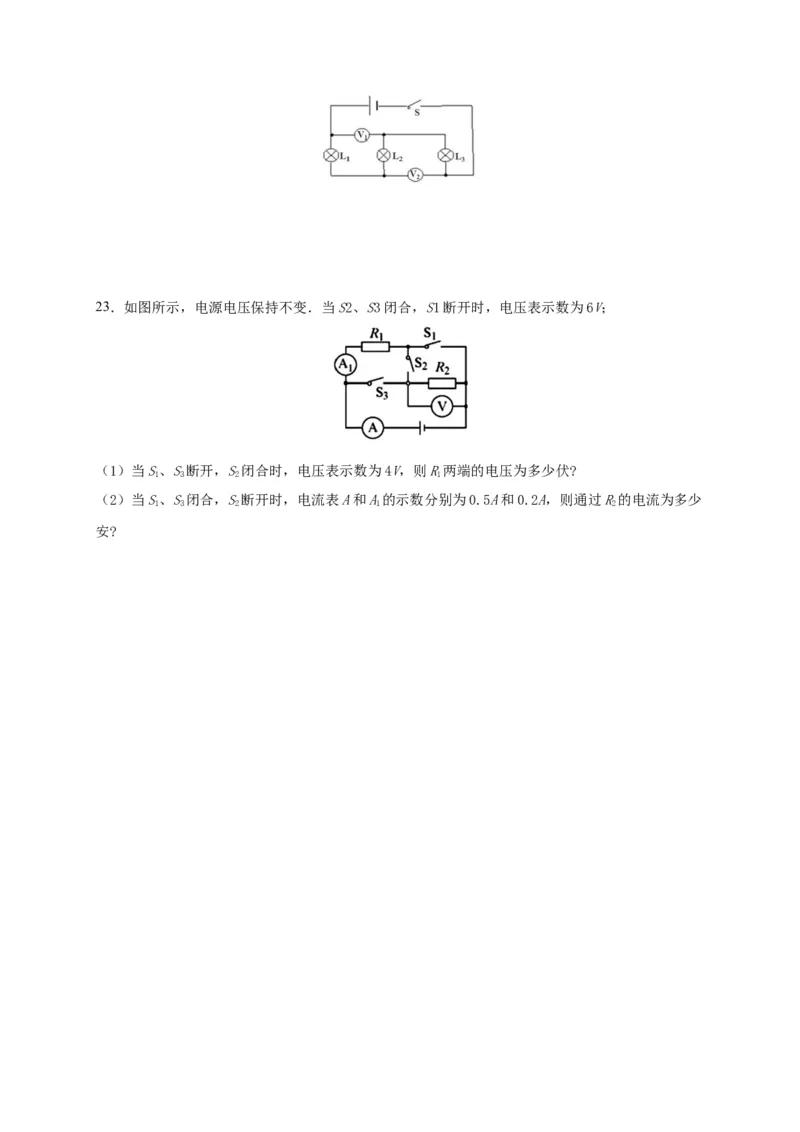

22．如图所示，电源电压为12V且保持不变，电压表V 的示数为7V，电压表V 的示数为9V，灯
1 2
L、L、L 两端的电压U、U、U分别是多少？
1 2 3 1 2 323．如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S、S断开，S闭合时，电压表示数为4V，则R两端的电压为多少伏?
1 3 2 1
（2）当S、S闭合，S断开时，电流表A和A的示数分别为0.5A和0.2A，则通过R的电流为多少
1 3 2 1 2
安?
