专题三 串、并联电路的特点及电路识
别
方法点拨
电路连接方式的判断

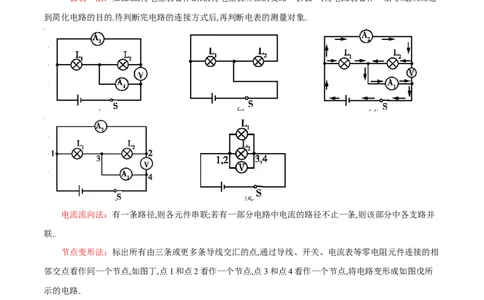

准确判断电路的连接方式是处理电路问题的基础，下面是一些常用的电路分析技巧.(以图甲电路为例)
“去表”法：如图乙,将电压表看作断路,将电压表所在的支路“拆去”;将电流表看作一条导线,从而达
到简化电路的目的.待判断完电路的连接方式后,再判断电表的测量对象.
甲 乙 丙
丁 戊
电流流向法：有一条路径,则各元件串联;若有一部分电路中电流的路径不止一条,则该部分中各支路并
联.
节点变形法：标出所有由三条或更多条导线交汇的点,通过导线、开关、电流表等零电阻元件连接的相
邻交点看作同一个节点,如图丁,点1和点2看作一个节点,点3和点4看作一个节点,将电路变形成如图戊所
示的电路.
拆除法：拆去某个元件后,若其他元件都不能通电,则该元件与其他元件串联;若其他元件仍正常工作,则
该元件与其他元件并联.
专题训练

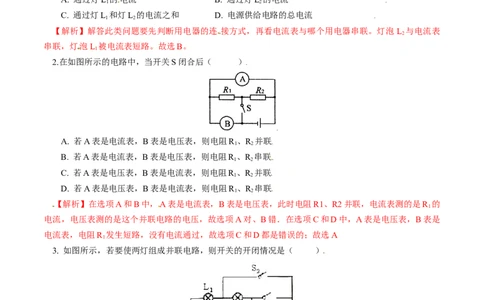

1. 如图所示的电路中，电流表测量的是（ ）A. 通过灯L 的电流 B. 通过灯L 的电流[来源:学§科§网Z§X§X§K]
1 2
C. 通过灯L 和灯L 的电流之和 D. 电源供给电路的总电流[来源:Zxxk.Com]
1 2
【解析】解答此类问题要先判断用电器的连 接方式，再看电流表与哪个用电器串联。灯泡 L 与电流表
2
串联，灯泡L 被电流表短路。故选B。
1
2.在如图所示的电路中，当开关S闭合后（ ）
A. 若A表是电流表，B表是电压表，则电阻R 、R 并联
1 2
B. 若A表是电流表，B表是电压表，则电阻R 、R 串联
1 2
C. 若A表是电压表，B表是电流表，则电阻R 、R 并联
1 2
D. 若A表是电压表，B表是电流表，则电阻R 、R 串联
1 2
【解析】在选项A和B中，A表是电流表，B表是电压表，此时电阻R1、R2并联，电流表测的是R 的
1
电流，电压表测的是这个并联电路的电压，故选项A对、B错．在选项C和D中，A表是电压表，B表是
电流表，电阻R 发生短路，没有电流通过，故选项C和D都是错误的；故选A
1
3. 如图所示，若要使两灯组成并联电路，则开关的开闭情况是（ ）
A. S 、S 断开，S 闭合 B. S、S 断开，S 闭合
1 2 3 1 3 2
C. S 断开，S、S 闭合 D. S 断开，S、S 闭合
2 1 3 3 1 2
【解析】由于该电路中只有两个灯，由“电流法”知：若使 L 和L 并联，从电流正极流出的电流必须
1 2
经过灯L 与L 后，再汇合流回电源的负极，只有开关S、S 闭合，S 断开，电流的路径都能达到上述的要
1 2 1 2 3
求。由“节点法”可知，要使L 和L 两灯并联，L 与L 两端必须接在电源的两极之间，当S 断开，S 闭
1 2 1 2 3 1合，灯L 右端与灯L 左端接在电源正极这一端，此时，S 闭合，灯L 左端与灯L 右端就接在电源负极这
1 2 2 1 2
一端，上述两种方法都说明，选项Ｄ是正确的。

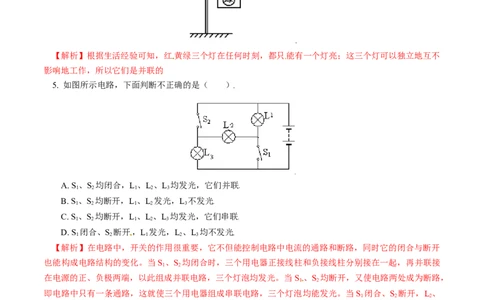

4. 如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解可以推断（ ）
A. 红灯、黄灯、绿灯是串联的 B. 红灯、黄灯、绿灯是并联的
C. 红灯与黄灯并联后再与绿灯串联 D. 绿灯与黄灯并联后再与红灯串联
[来源:学科网]
【解析】根据生活经验可知，红黄绿三个灯在任何时刻，都只能有一个灯亮；这三个灯可以独立地互不
影响地工作，所以它们是并联的
5. 如图所示电路，下面判断不正确的是（ ）
A. S 、S 均闭合，L、L、L 均发光，它们并联
1 2 1 2 3
B. S、S 均断开，L、L 发光，L 不发光
1 2 1 2 3
C. S、S 均断开，L、L、L 均发光，它们串联
1 2 1 2 3
D. S 闭合、S 断开，L 发光，L、L 均不发光
1 2 1 2 3
【解析】在电路中，开关的作用很重要，它不但能控制电路中电流的通路和断路，同时它的闭合与断开
也能构成电路结构的变化。当S 、S 均闭合时，三个用电器正接线柱和负接线柱分别接在一起，再并联接
1 2
在电源的正、负极两端，以此组成并联电路，三个灯泡均发光。当S 、S 均断开，又使电路两处成为断路，
1 2
即电路中只有一条通路，这就使三个用电器组成串联电路，三个灯泡均能发光。当S 闭合、S 断开，L 、
1 2 2
L 处于断路，无电流通过。因此L 、L 不发光，只有L 在通路上，因此L 发光。故本题A、C、D三个选
3 2 3 1 1
项都是正确的。
6. 小明在实验室中连接了如图所示的电路，请你画出这个电路的电路图。【答案】如图所示
【解析】在电源外部，电流从电源的正极出发经过S 后分流，一条支路经过L，另一条经过S 和
1 1 2
L，在L 右端接线柱汇合后回到电源负极，这样就知道L、L 并联，S 在干路上，S 在支路上与L 串联。
2 1 1 2 1 2 2

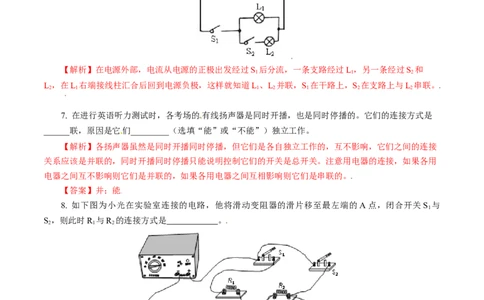

7. 在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。它们的连接方式是
______联，原因是它们_________（选填“能”或“不能”）独立工作。
【解析】各扬声器虽然是同时开播同时停播，但它们是各自独立工作的，互不影响，它们之间的连接
关系应该是并联的，同时开播同时停播只能说明控制它们的开关是总开关。注意用电器的连接，如果各用
电器之间互不影响则它们是并联的，如果各用电器之间互相影响则它们是串联的。
【答案】并；能
8. 如下图为小光在实验室连接的电路，他将滑动变阻器的滑片移至最左端的A点，闭合开关S 与
1
S，则此时R 与R 的连接方式是 。
2 1 2
【解析】电流表相当于一根导线，电压表相当于开路；当滑动变阻器的滑片移至最左端时，滑动变阻器的电阻最小，相当于一根导线。由图可知，R 与R 的连接符合并联的定义。
1 2
【答案】并联
9. 试判断下图的连接方式是__________。
【解析】根据串并联电路的特点判断即可。
【答案】并联
