第5节 串、并联电路中电流的规律（教学设计）
年级 九年级 授课时间
课题 第5节 串、并联电路中电流的规律
1. 会正确使用电流表测量串联电路和并联电路中的电流。
教学 2. 在探究串、并联电路的电流规律的过程中，体验科学探究的步骤、方法和
目标
态度。
3. 会运用串、并联电路的电流规律解决简单的问题。

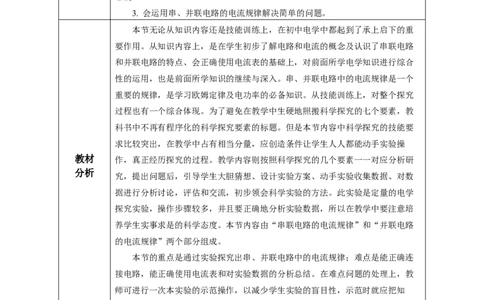

本节无论从知识内容还是技能训练上，在初中电学中都起到了承上启下的重
要作用。从知识内容上，是在学生初步了解电路和电流的概念及认识了串联电路
和并联电路的特点、会正确使用电流表的基础上，对前面所学电学知识进行综合
性的运用，也是前面所学知识的继续与深入。串、并联电路中的电流规律是一个
重要的规律，是学习欧姆定律及电功率的必备知识。从技能训练上，对整个探究
过程也有一个综合体现。为了避免在教学中生硬地照搬科学探究的七个要素，教
科书中不再有程序化的科学探究要素的标题。但是本节内容中科学探究的技能要
求比较突出，在教学中占有相当分量，应创造条件让学生人人都能动手实验操
教材 作，真正经历探究的过程。教学内容则按照科学探究的几个要素一一对应分析研
分析
究，提出问题后，引导学生大胆猜想、设计实验方案、动手实验收集数据、对数
据进行分析讨论，评估和交流，初步领会科学实验的方法。此实验是定量的电学
探究实验，操作步骤较多，并且要正确地分析实验数据，所以在教学中要注意培
养学生实事求是的科学态度。本节内容由“串联电路的电流规律”和“并联电路
的电流规律”两个部分组成。
本节的重点是通过实验探究出串、并联电路中的电流规律；难点是能正确连
接电路，能正确使用电流表和对实验数据的分析总结。在难点问题的处理上，教
师可进行一次本实验的示范操作，以减少学生实验的盲目性，示范时就应把知
识、技能因素融合在一起，提高学生动手实验的兴趣和能力。
电池组、小灯泡多个（规格不同）、开关多个、导线若干、电流表等。
教学
多媒体ppt，包含视频：《实验探究串联电路中电流的规律》、《实验探究并
器材
联电路中电流的规律》等。
教学过程教师活动 学生活动
导入新课
【演示实验并提问】①如图所示，把两个规格不同的小灯泡串联起来接到
电源上，闭合开关后，观察两个小灯泡的发光亮度有什么不同？
发现两个灯泡的发光亮度不同。那么通过这两个灯泡的电流是否相同呢？
思考问题，激
发兴趣，进入
情景.

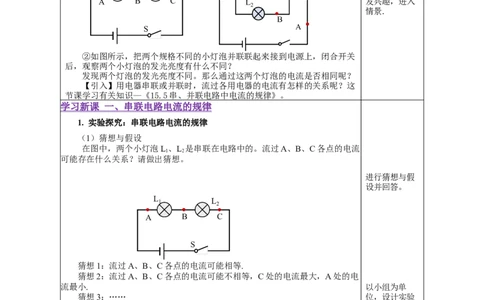

②如图所示，把两个规格不同的小灯泡并联联起来接到电源上，闭合开关
后，观察两个小灯泡的发光亮度有什么不同？
发现两个灯泡的发光亮度不同。那么通过这两个灯泡的电流是否相同呢？
【引入】用电器串联或并联时，流过各用电器的电流有怎样的关系呢？这
节课学习有关知识—《15.5串、并联电路中电流的规律》。
学习新课 一、 串联电路电流的规律
1. 实验探究：串联电路电流的规律
（1）猜想与假设
在图中，两个小灯泡L、L 是串联在电路中的。流过A、B、C各点的电流
1 2
可能存在什么关系？请做出猜想。
进行猜想与假
设并回答。
猜想1：流过A、B、C各点的电流可能相等.
猜想2：流过A、B、C各点的电流可能不相等，C处的电流最大，A处的电
流最小. 以小组为单
猜想3：…… 位，设计实验
（2）设计实验 方案并进行展
①设计实验电路。 示。
②根据电路图连接电路，并进行测量。
③把测量数据记录在表格中，并把操作中出现的问题简明扼要地写下来。
④换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同
样的关系。
（3）进行实验 进行实验，收
①测出A点的电流并记录；②测出B点的电流并记录；③测出C点的电流 集证据。
并记录。A点电流 B点电流 C点电流
进行分析论证
I /A I /A I /A
A B C
，归纳结论.
灯泡L、
1 0.22 0.22 0.22
L 2 串联 （4）
分 析与
灯泡L、
论 3 0.30 0.30 0.30 证
L 串联 进行交流与反
4 串联
思，体验科学
电 路中
探究的态度。

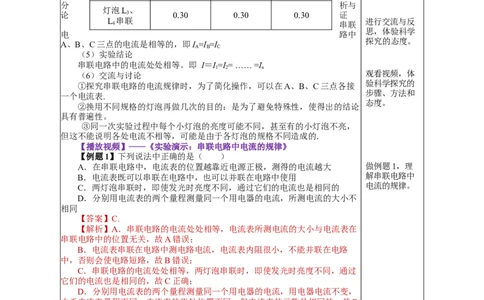

A、B、C三点的电流是相等的，即I =I =I
A B C
（5）实验结论
串联电路中的电流处处相等。即 I＝I=I= …… =I
1 2 n
（6）交流与讨论 观看视频，体
验科学探究的
①探究串联电路的电流规律时，为了简化操作，可以在A、B、C三点各接
步骤、方法和
一个电流表.
态度。
②换用不同规格的灯泡再做几次的目的：是为了避免特殊性，使得出的结论
具有普遍性。
③同一次实验过程中每个小灯泡的亮度可能不同，甚至有的小灯泡不亮，
但这不能说明各处电流不相等，可能是由于各灯泡的规格不同造成的.
【播放视频】——《实验演示：串联电路中电流的规律》
【例题1】下列说法中正确的是（ ）
A．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大 做例题1，理
B．电流表既可以串联在电路中，也可以并联在电路中使用 解串联电路中
C．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的 电流的规律。
D．分别用电流表的两个量程测量同一个用电器的电流，所测电流的大小不
相同
【答案】C
。
【解析】A．串联电路的电流处处相等，电流表所测电流的大小与电流表在
串联电路中的位置无关，故A错误；
B．电流表串联在电路中测电路电流，电流表内阻很小，不能并联在电路
中，否则会使电路短路，故B错误；
C．串联电路的电流处处相等，两灯泡串联时，即使发光时亮度不同，通过
它们的电流也是相同的，故C正确；
D．分别用电流表的两个量程测量同一个用电器的电流，用电器电流不变，
由于电流表量程不同，电流表的指针位置不同，但电流表的示数是相同的，故D
错误。 故选C。
【例题2】如图是“探究串联电路的电流规律”的实验电路图。
（1）实验中，选择两个小灯泡的规格最好是______（选填“相同”或“不 做例题2，理
同”）； 解“探究串联
（2）连接电路时开关要______，连好后检查电路是否连接正确，闭合开关 电路的电流规
前要进行______； 律”的实验过
程。（3）上表是某位同学实验中的一组数据：指出上述表格所记录的数据中，
明显错误的数值是______，造成错误的原因可能是______；
（4）改正错误后得到串联电路的电流规律是______；
（5）你认为这个实验的设计中的问题是______。
【答案】（1）不同；（2）断开，试触；（3）1.5，把0～0.6A的量程误按
0～3A的量程读数了；（4）串联电路中的电流处处相等；（5）实验次数太少，
得出的结论不具有普遍性
【解析】（1）为得出普遍性的规律，实验中，选择两个小灯泡的规格最好
是不同的。
（2）为保护电路，连接电路时开关要断开，连好后检查电路是否连接正
确，闭合开关前要进行试触。
（3）根据串联电路各处的电流都相等，明显错误的数值是1.5；根据电流表
大小量程之比为5∶1，造成错误的原因可能是：把0～0.6A的量程误按0～3A的
量程读数了。
（4）改正错误后，得到串联电路的电流规律是：串联电路中的电流处处相
等。
（5）只根据一组数据得出的结论有偶然性，为得出普遍性的规律要多次测
量。实验设计中的问题是实验次数太少，得出的结论不具有普遍性。

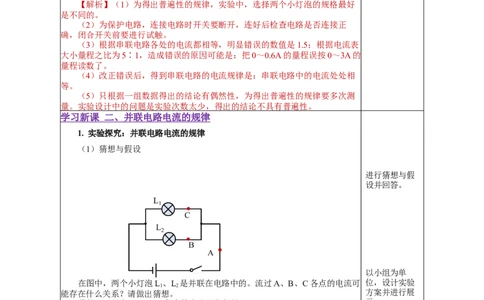

学习新课 二、 并联电路电流的规律
1. 实验探究：并联电路电流的规律
（1）猜想与假设
进行猜想与假
设并回答。
以小组为单
在图中，两个小灯泡L、L 是并联在电路中的。流过A、B、C各点的电流可 位，设计实验
1 2
能存在什么关系？请做出猜想。 方案并进行展
猜想1：流过A、B、C各点的电流可能相等. 示。
猜想2：流过A、B、C各点的电流可能不相等，A处的电流等于B、C处的
电流之和.
猜想3：……
（2）设计实验
①设计实验电路。
②根据电路图连接电路，并进行测量。
进行实验，收
③把测量数据记录在表格中，并把操作中出现的问题简明扼要地写下来。
集证据。
④换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同
样的关系。
（3）进行实验
①测出A处（干路）的电流并记录；②测出B处（L 支路）的电流并记
2
录；③测出C处（L 支路）的电流并记录；
1进行分析论证
，归纳结论.
进行交流与反
思，体验科学
探究的态度。
A点电流 B点电流 C点电流
I A /A I B /A I C /A （4）
分 析与 观看视频，体
灯泡L、
论 1 0.52 0.22 0.32 证 验科学探究的
L 并联
2 步骤、方法和
干路
态度。
中 灯泡L、 的电
3 0.46 0.24 0.22
流 L 并联 等于
4
两 条支
路中的电流之和。I ＝I ＋I
A B C
（5）实验结论
做例题3，理
并联电路干路中的电流等于各支路中的电流之和。
解串、并联电
即 I＝I+I+…… +I 路中电流规律
1 2 n
的区别。
（6）交流与反思
①为了简化操作，还可以在A、B两点各接一个开关，把电流表接在C点，
如图所示.
做例题4，理
解“探究并联
电路的电流规
律”的实验过
技能。
只闭合S、S 时，电流表测通过L 的电流；只闭合S、S 时，电流表测通过
1 1 2
L 的电流；三个开关都闭合时，电流表测干路电流.
2
②并联电路中各支路中的电流不一定相等。当并联的两个小灯泡规格相同
时，支路中的电流相等；当并联的两个小灯泡规格不同时，支路中的电流不相等.
【播放视频】——《实验演示：并联电路中电流的规律》

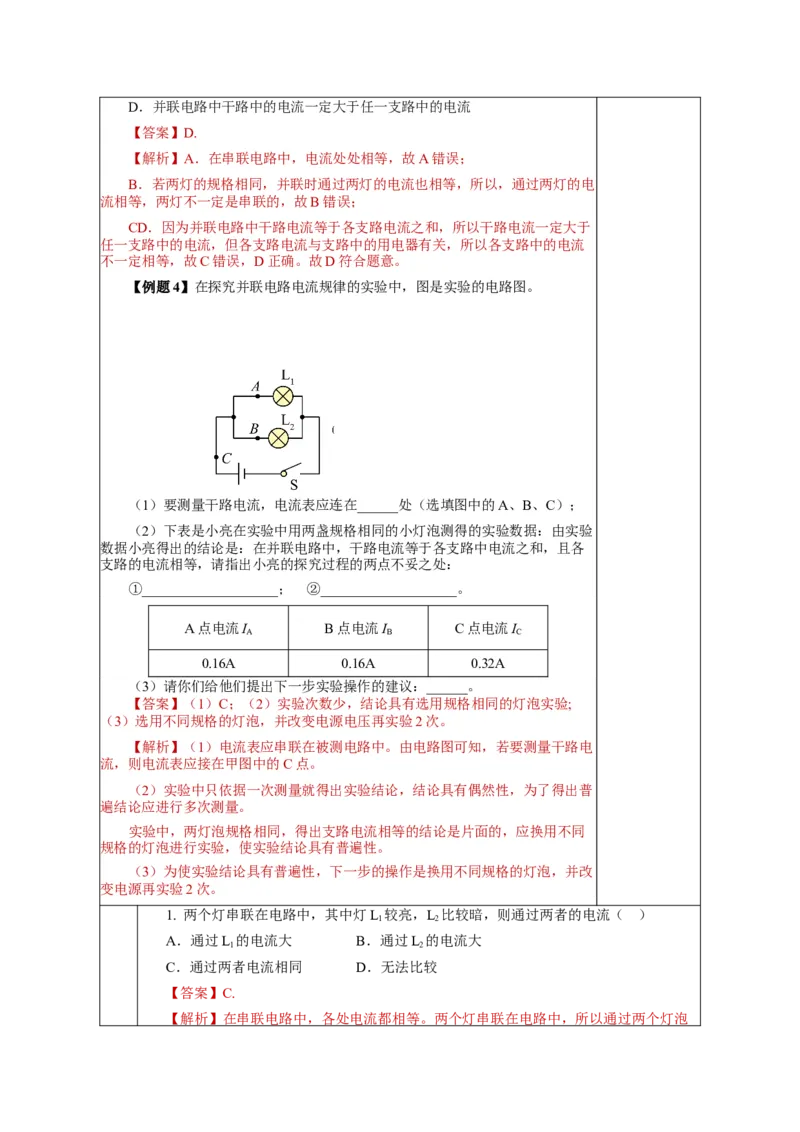

【例题3】下列说法中正确的是（ ）
A．串联电路各处的电流也可能不相等
B．通过两灯的电流相等，则两灯一定是串联的
C．并联电路中各支路中的电流一定相等D．并联电路中干路中的电流一定大于任一支路中的电流
【答案】D.
【解析】A．在串联电路中，电流处处相等，故A错误；
B．若两灯的规格相同，并联时通过两灯的电流也相等，所以，通过两灯的电
流相等，两灯不一定是串联的，故B错误；
CD．因为并联电路中干路电流等于各支路电流之和，所以干路电流一定大于
任一支路中的电流，但各支路电流与支路中的用电器有关，所以各支路中的电流
不一定相等，故C错误，D正确。故D符合题意。
【例题4】在探究并联电路电流规律的实验中，图是实验的电路图。
（1）要测量干路电流，电流表应连在______处（选填图中的A、B、C）；
（2）下表是小亮在实验中用两盏规格相同的小灯泡测得的实验数据：由实验
数据小亮得出的结论是：在并联电路中，干路电流等于各支路中电流之和，且各
支路的电流相等，请指出小亮的探究过程的两点不妥之处：
①____________________； ②____________________。
A点电流I B点电流I C点电流I
A B C
0.16A 0.16A 0.32A
（3）请你们给他们提出下一步实验操作的建议：______。
【答案】（1）C；（2）实验次数少，结论具有选用规格相同的灯泡实验;
（3）选用不同规格的灯泡，并改变电源电压再实验2次。
【解析】（1）电流表应串联在被测电路中。由电路图可知，若要测量干路电
流，则电流表应接在甲图中的C点。
（2）实验中只依据一次测量就得出实验结论，结论具有偶然性，为了得出普
遍结论应进行多次测量。
实验中，两灯泡规格相同，得出支路电流相等的结论是片面的，应换用不同
规格的灯泡进行实验，使实验结论具有普遍性。
（3）为使实验结论具有普遍性，下一步的操作是换用不同规格的灯泡，并改
变电源再实验2次。
1. 两个灯串联在电路中，其中灯L 较亮，L 比较暗，则通过两者的电流（ ）
1 2
A．通过L 的电流大 B．通过L 的电流大
1 2
C．通过两者电流相同 D．无法比较
【答案】C.
【解析】在串联电路中，各处电流都相等。两个灯串联在电路中，所以通过两个灯泡的电流相等，与灯泡的亮度没有关系，故C符合题意，ABD不符合题意。
2. 如图1所示的电路，闭合开关S后，下列说法正确的是（ ）
A．L、L 两灯泡并联 B．通过L 灯的电流大于L 灯的电流
1 2 1 2
C．开关S只能控制L D．若 L 灯丝烧断，L 灯无法正常发光
2 1 2
【答案】D。
【解析】AC．由图知，电流从电源正极流出后，依次流经开关、L、L，流会到电源
2 1
课 负极，电路只有一条路径，所以两灯串联，开关控制两灯，故AC错误；
堂
B．根据串联电路电流特点知，通过两灯的电流相等，故B错误；
练
习 D．根据串联电路的特点可知，串联电路互相影响，所以若L 灯丝烧断，L 灯无法正
1 2
常发光，所以D正确。
图1 图2
3. 图2中两灯泡L、L 在盒内的连接方式未知。开关闭合后两灯均发光，电流表读数
1 2
为0.9A；若把L 取下，L 仍发光，电流表读数变为0.3A，以下判断正确的是（ ）
1 2
A．L 和L 是并联的 B．L 和L 是串联的
1 2 1 2
C．通过L 的电流是0.3A D．通过L 的电流是0.6A
1 2
【答案】A。
【解析】若取下L，灯泡L 仍发光，并且电流表示数减小，说明两者之间互不影响，
1 2
即L、L 并联连接；故在两灯都发光时，通过L 的电流是0.3A，通过L 的电流是0.6A，综
1 2 2 1
上分析知，故A正确，BCD错误。
所以选A.
4．两个相同电器连接后接入同一电路中，测得通过它们的电流相等，则（ ）
A．它们一定是串联 B．它们一定是并联
C．它们可能是串联也可能是并联 D．不能确定
【答案】C.
课
【解析】当两个用电器串联时，不论规格是否相同，其电流都是相等的；当两个用电
堂
器并联时，如果规格相同，由于并联电路各支路两端的电压相等，由欧姆定律可知：各支
练 路上的电流相等。因此两用电器通过它们的电流相等时，两用电器可能是串联，也可能是
习 并联。故C符合题意，ABD不符合题意。所以选C.
5. 小明根据如图所示的甲、乙两电路图做“探究串联电路和并联电路的电流关系”实
验时，闭合开关后，得到：（1）图甲中a处电流为0.22A，b处电流为0.22A，则c处的电流为______ A；
（2）图乙中a处电流为0.22A，b处电流为0.22A，则c处的电流为______ A.
【答案】（1）0.22；（2）0.44。
【解析】（1）由图知，甲电路为串联电路，串联电路各处电流相等，因此c处的电流
为0.22A；
（2）由图知，乙为并联电路，并联电路中干路中的电流等于各支路中的电流之和，因
此c处的电流为：0.22A+0.22A=0.44A．
6. 如图所示的实验电路，闭合开关S后，小灯泡L、L 的电流分别是0.2A、0.3A，电
1 2
流表A、A 的示数分别是（ ）
1
A．0.5A，0.2A B．0.5A，0.3A
C．0.2A，0.3A D．0.3A，0.2A
【答案】A.
【解析】因为两灯泡并联，电流表A测干路的电流，电流表A 测灯L 的电流，并联电
1 1
路中干路电流等于各支路电流之和，闭合开关S后，小灯泡L、L 的电流分别是0.2A、
1 2
0.3A，所以电流表A 的示数为0.2A；电流表A的示数为I=I +I=0.2A+0.3=0.5A
1 1 2
故BCD不符合题意，A符合题意。
7．用下列电路探究电路的电流规律时，电流表A、A 的示数如图所示，则流过灯泡
1 2
L、L 的电流分别是（ ）
1 2
A．0.7A 0.4A B．0.3A 0.4AC．0.14A 0.26A D．0.7A 1.3A
【答案】B。
【解析】由图可知，灯泡L、L 并联，电流表A 测干路电流，A 测L 支路的电流；根
1 2 1 2 2
据并联电路的电流特点可知，A 的示数应大于A 的示数，而图中电流表A 的指针偏转角度
1 2 1
比A 的小，所以电流表A 选择的是大量程（即0~3A），分度值为0.1A，其示数即干路电
2 1
流为0.7A；电流表A 选择的是小量程（即0~0.6A），分度值为0.02A，其示数即通过灯泡
2
L 的电流为0.4A；因并联电路中干路电流等于各支路电流之和，所以通过灯泡L 的电流为
2 1
I =I-I=0.7A-0.3=0.4A
1 2
故ACD不符合题意，B符合题意。故选B。
8. 如图是“探究串联电路中电流的特点”的实验电路图：
（1）实验中，应选择两个规格_________的小灯泡；
（2）检查电路连接无误后，进行实验。下表为小华记录的一组实验数据，其中____处
的数据有明显错误，造成错误的原因是_______；
（3）小华纠正错误后，根据该组实验数据就得出，串联电路中各处的电流
_________；
（4）小华的实验步骤存在不足之处是_________。
【答案】（1）不同；（2）C，读错量程；（3）都相等；（4）实验次数太少，得到的
结论不具有普遍性。
【解析】（1）为了实验结论具有普遍性，应当选用规格不同的小灯泡。
（2）通过图表发现C处的电流是A、B的5倍，由此判断错误的C处，原因为读数量
程判断错误，按大量程读的数。
（3）通过表中数据分析可得A、B、C三处电流都相等，所以结论为串联电路中各处
的电流都相等。
（4）一次实验，结论具有偶然性，不具有普遍性规律，因此应当进行多次实验。
9. 下列是探究并联电路电流规律的实验。
（1）为防止损坏电流表，在不能事先估计电流大小的情况下，应先进行______，以正
确选择电流表或电流表的量程；（2）小方连接的部分电路如图所示，请你将电路连接完整；
（3）小方更换不同的电源进行了三次实验，记录的数据见下表。
实验次序 L 支路电流I/A L 支路电流I/A 干路电流I/A
1 1 2 2
1 0.1 0.1 0.2
2 0.3 0.3 0.6
3 0.4 0.4 0.8
分析实验数据，小方得出结论：①干路中的电流等于___________；②通过两条支路的
电流_______。为了验证结论②是否正确，可以__________，再进行实验。
【答案】（1）试触；（2）右图；（3）各支路中电流之和，相等；换用不同规格的小
灯泡.
【解析】（1）无法确定电路电流的大小时，应先选用电流表的大量程进行试触，观察
指针偏转角度，偏转过小，应改用小量程。
（2）要探究并联电路的电流特点，两灯应并联连接，电流表A测干路电流，电流表
A、A 分别测量两灯的电流，与两灯分别串联。作图如下：
1 2
（3）由表格数据知，①干路中的电流等于各支路中电流之和；②三次实验中，两个支
路的电流都相等，是因为实验中所选的两个灯泡规格相同，为了验证该结论是否正确，应
换用规格不同的小灯泡进行实验。
10. 如图甲所示电路中，电流表A 与A 指针指示的位置均为图乙，求：
1 2
（1）电流表A 的读数是多少；
1
（2）电流表A 的读数是多少；
2
（3）通过灯L 电流是多少？
1
【答案】（1）2.4A；（2）0.48A；（3）1.92A。
【解析】（1）（2）由图可知，闭合开关后，两灯并联，电流表A 测干路电流，电流
1
表A 测L 支路电流，并联电路中干路电流等于各支路电流之和，因此电流表A 接入的是大
2 2 1
量程，分度值为0.1A，读数为2.4A，电流表A 接入的是小量程，分度值为0.02A，读数为
1
0.48A。
（3）因为并联电路中干路电流等于各支路电流之和，因此通过灯L 电流为I=I-
1 1
I=2.4A-0.48A=1.92A
2
第5节 串、并联电路中电流的规律
课
堂 串联电路 并联电路
小
结
电流规律 电流处处相等 干路电流等于各支路电流之和表达式 I＝I＝I I＝I＋I
1 2 1 2
第5节 串、并联电路中电流的规律
一、串联电路中电流的规律
①串联电路中的电流处处相等.
② 数学表达式：I＝I=I= …… =I
1 2 n
板
书
设
计
二、并联电路中电流的规律
①并联电路干路中的电流等于各支路中的电流之和.
② 数学表达式：I＝I+I +…… +I
1 2 n
选择合适的内容载体落实科学探究的课程理念一直是物理学中非常重要的内容。本
课 节“串、并联电路中电流的规律”在设计上力图将过程的设计落实到学生的学习行为上
来，探究活动相对比较完整。本节课中，通过探究得到串、并联电路的电流规律是知识
后
目标。在教学过程中应更加注意学生参与探究活动的过程中所反映出的学习状态，对其
反
学习态度、值得鼓励和应该提醒的方面作出适当的评价，充分重视与学生的交流，注意
思
培养全体学生的参与意识。
