16.2串、并联电路中电压的规律 同步练习
2023-2024学年物理人教版九年级全一册
一、单选题

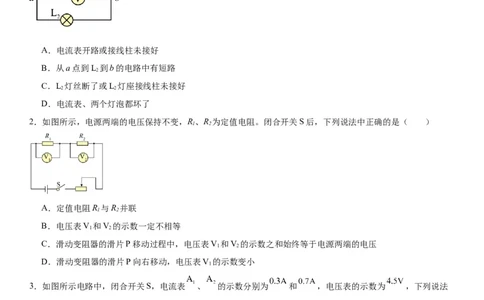

1．如图，闭合开关S时两灯泡都不亮，电流表指针几乎不动，电压表指针有明显偏转，则该电路的故障可能是（
）
A．电流表开路或接线柱未接好
B．从a点到L 到b的电路中有短路
2
C．L 灯丝断了或L 灯座接线柱未接好
2 2
D．电流表、两个灯泡都坏了
2．如图所示，电源两端的电压保持不变，R、R 为定值电阻。闭合开关S后，下列说法中正确的是（ ）
1 2
A．定值电阻R 与R 并联
1 2
B．电压表V 和V 的示数一定不相等
1 2
C．滑动变阻器的滑片P移动过程中，电压表V 和V 的示数之和始终等于电源两端的电压
1 2
D．滑动变阻器的滑片P向右移动，电压表V 的示数变小
1
3．如图所示电路中，闭合开关S，电流表 、 的示数分别为 和 ，电压表的示数为 ，下列说法
错误的是（ ）
A．电源电压为 B．通过 的电流为C．通过 的电流为 D．电压表可以测量 两端电压

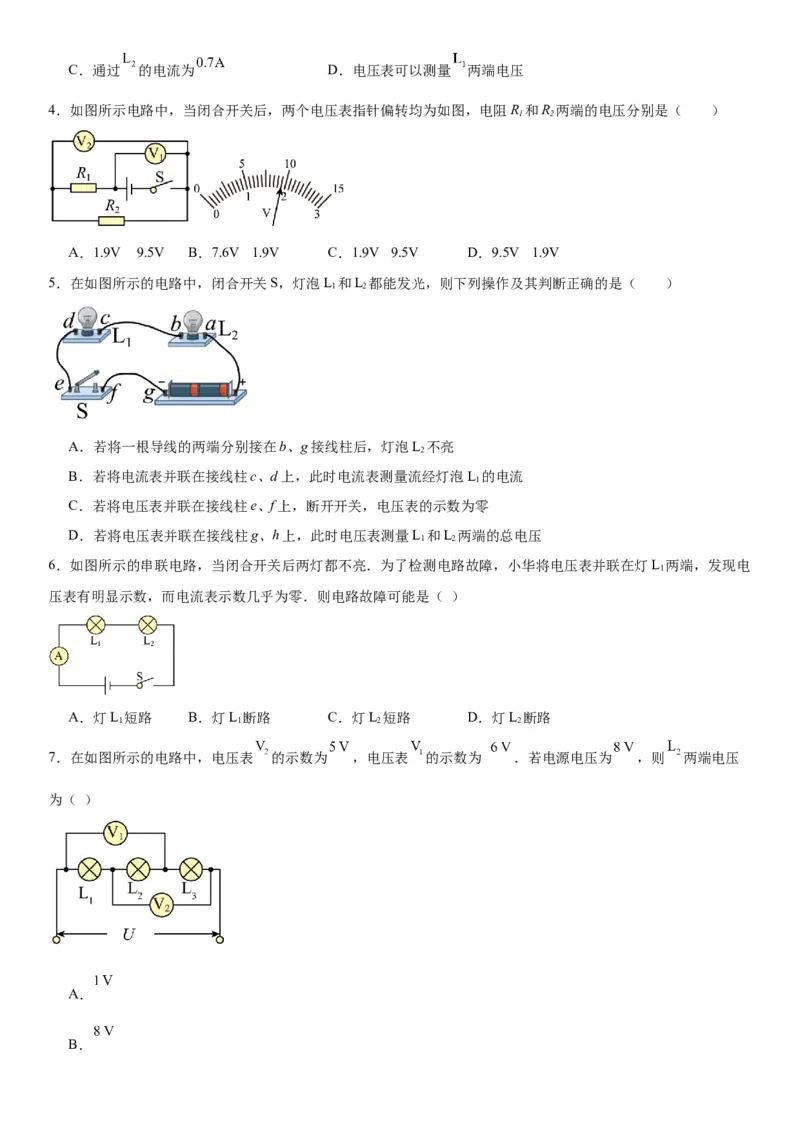

4．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R 和R 两端的电压分别是（ ）
1 2
A．1.9V 9.5V B．7.6V 1.9V C．1.9V 9.5V D．9.5V 1.9V

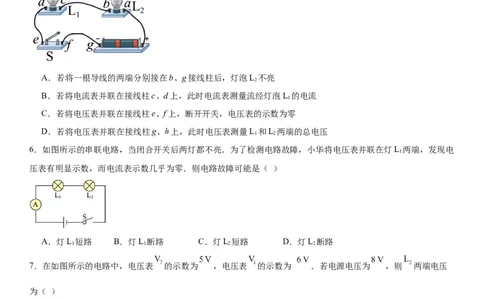

5．在如图所示的电路中，闭合开关S，灯泡L 和L 都能发光，则下列操作及其判断正确的是（ ）
1 2
A．若将一根导线的两端分别接在b、g接线柱后，灯泡L 不亮
2
B．若将电流表并联在接线柱c、d上，此时电流表测量流经灯泡L 的电流
1
C．若将电压表并联在接线柱e、f上，断开开关，电压表的示数为零
D．若将电压表并联在接线柱g、h上，此时电压表测量L 和L 两端的总电压
1 2
6．如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表并联在灯L 两端，发现电
1
压表有明显示数，而电流表示数几乎为零．则电路故障可能是（ ）
A．灯L 短路 B．灯L 断路 C．灯L 短路 D．灯L 断路
1 1 2 2
7．在如图所示的电路中，电压表 的示数为 ，电压表 的示数为 ．若电源电压为 ，则 两端电压
为（ ）
A．
B．C．
D．

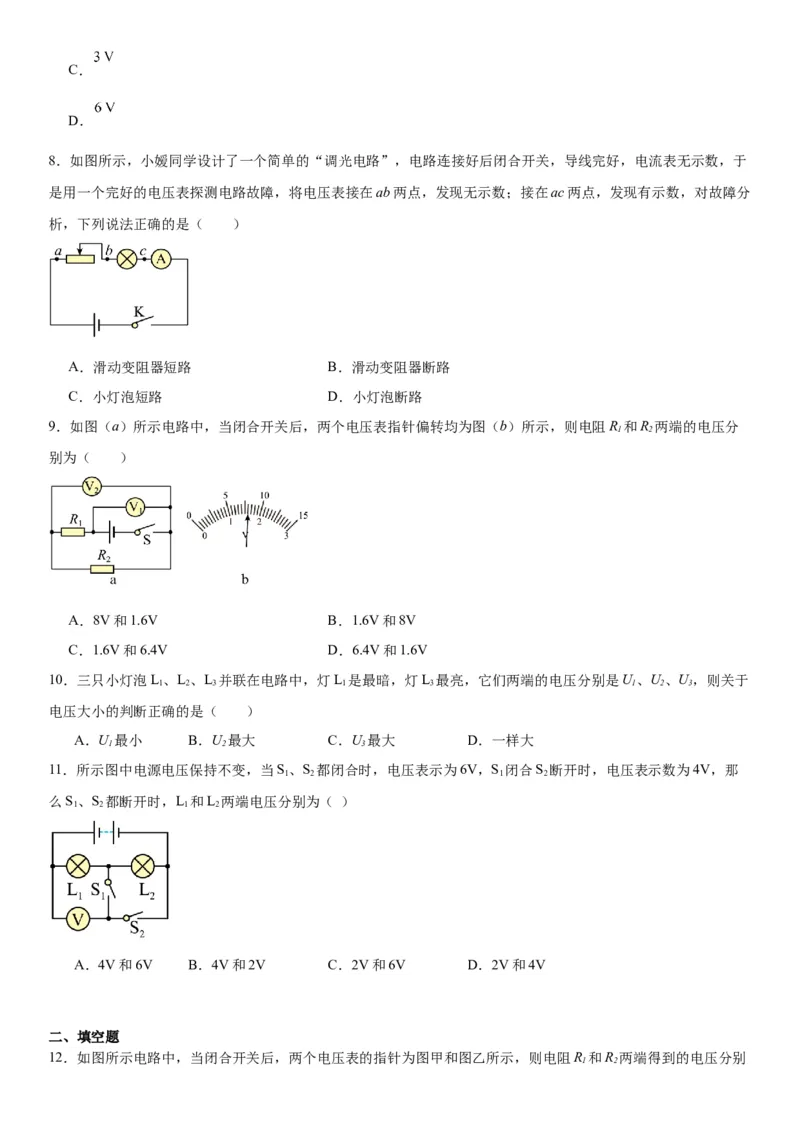

8．如图所示，小嫒同学设计了一个简单的“调光电路”，电路连接好后闭合开关，导线完好，电流表无示数，于
是用一个完好的电压表探测电路故障，将电压表接在ab两点，发现无示数；接在ac两点，发现有示数，对故障分
析，下列说法正确的是（ ）
A．滑动变阻器短路 B．滑动变阻器断路
C．小灯泡短路 D．小灯泡断路

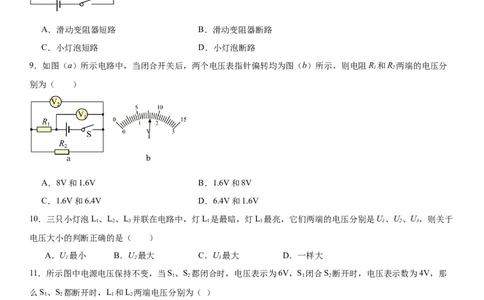

9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R 和R 两端的电压分
1 2
别为（ ）
A．8V和1.6V B．1.6V和8V
C．1.6V和6.4V D．6.4V和1.6V
10．三只小灯泡L、L、L 并联在电路中，灯L 是最暗，灯L 最亮，它们两端的电压分别是U、U、U，则关于
1 2 3 1 3 1 2 3
电压大小的判断正确的是（ ）
A．U 最小 B．U 最大 C．U 最大 D．一样大
1 2 3
11．所示图中电源电压保持不变，当S、S 都闭合时，电压表示为6V，S 闭合S 断开时，电压表示数为4V，那
1 2 1 2
么S、S 都断开时，L 和L 两端电压分别为（ ）
1 2 1 2
A．4V和6V B．4V和2V C．2V和6V D．2V和4V
二、填空题

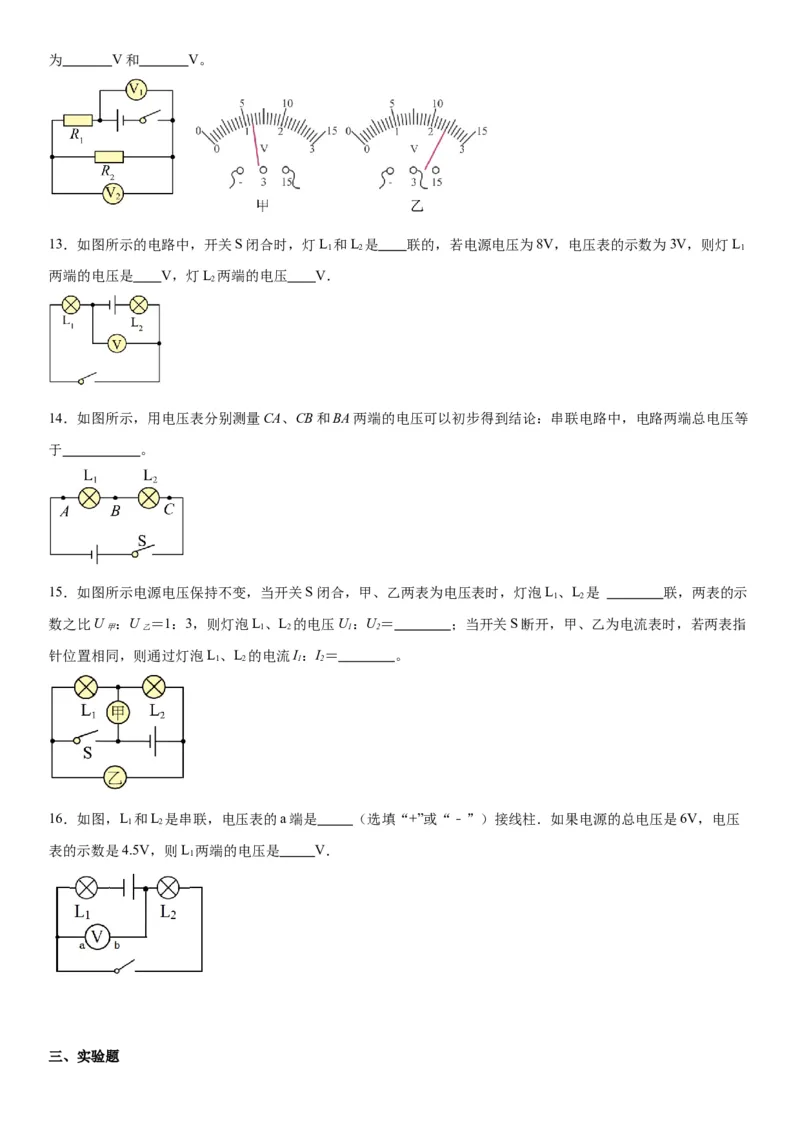

12．如图所示电路中，当闭合开关后，两个电压表的指针为图甲和图乙所示，则电阻R 和R 两端得到的电压分别
1 2为 V和 V。
13．如图所示的电路中，开关S闭合时，灯L 和L 是 联的，若电源电压为8V，电压表的示数为3V，则灯L
1 2 1
两端的电压是 V，灯L 两端的电压 V．
2
14．如图所示，用电压表分别测量CA、CB和BA两端的电压可以初步得到结论：串联电路中，电路两端总电压等
于 。
15．如图所示电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，灯泡L、L 是 联，两表的示
1 2
数之比U ：U ＝1：3，则灯泡L、L 的电压U：U＝ ；当开关S断开，甲、乙为电流表时，若两表指
甲 乙 1 2 1 2
针位置相同，则通过灯泡L、L 的电流I：I＝ 。
1 2 1 2
16．如图，L 和L 是串联，电压表的a端是 （选填“+”或“﹣”）接线柱．如果电源的总电压是6V，电压
1 2
表的示数是4.5V，则L 两端的电压是 V．
1

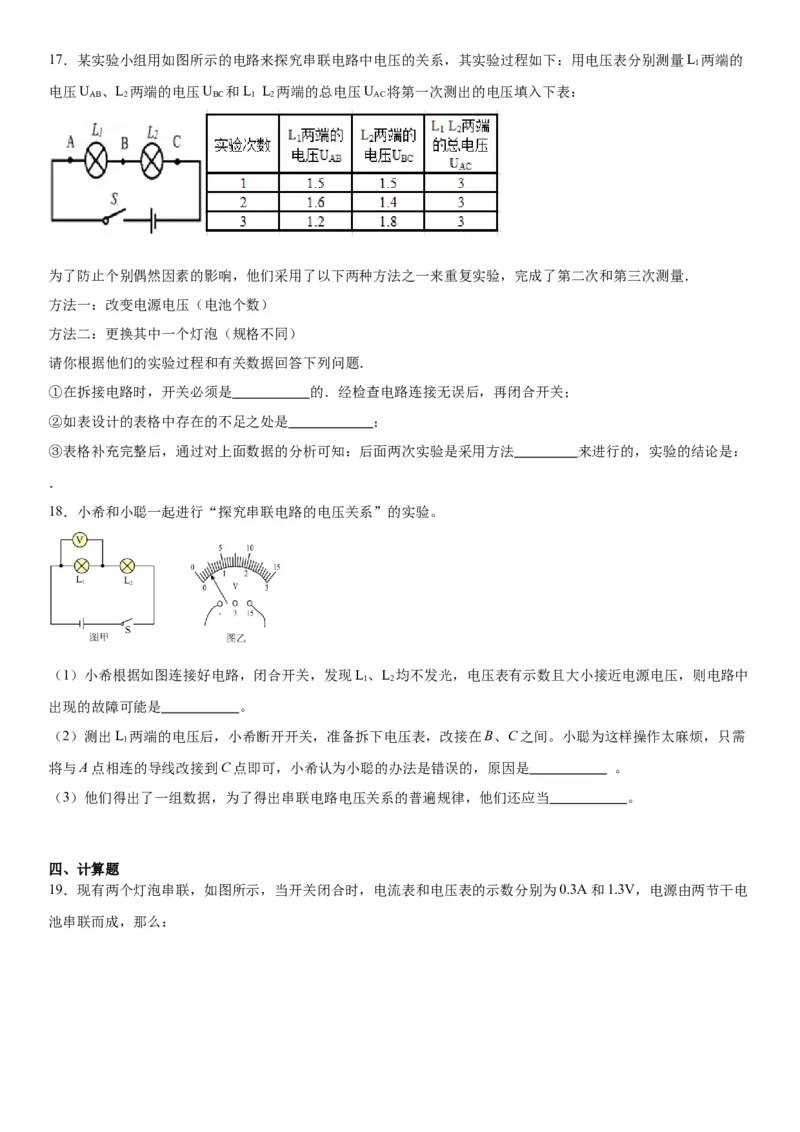

三、实验题17．某实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L 两端的
1
电压U 、L 两端的电压U 和L L 两端的总电压U 将第一次测出的电压填入下表：
AB 2 BC 1 2 AC
为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量．
方法一：改变电源电压（电池个数）
方法二：更换其中一个灯泡（规格不同）
请你根据他们的实验过程和有关数据回答下列问题．
①在拆接电路时，开关必须是 的．经检查电路连接无误后，再闭合开关；
②如表设计的表格中存在的不足之处是 ；
③表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法 来进行的，实验的结论是：
．
18．小希和小聪一起进行“探究串联电路的电压关系”的实验。
（1）小希根据如图连接好电路，闭合开关，发现L、L 均不发光，电压表有示数且大小接近电源电压，则电路中
1 2
出现的故障可能是 。
（2）测出L 两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间。小聪为这样操作太麻烦，只需
1
将与A点相连的导线改接到C点即可，小希认为小聪的办法是错误的，原因是 。
（3）他们得出了一组数据，为了得出串联电路电压关系的普遍规律，他们还应当 。
四、计算题

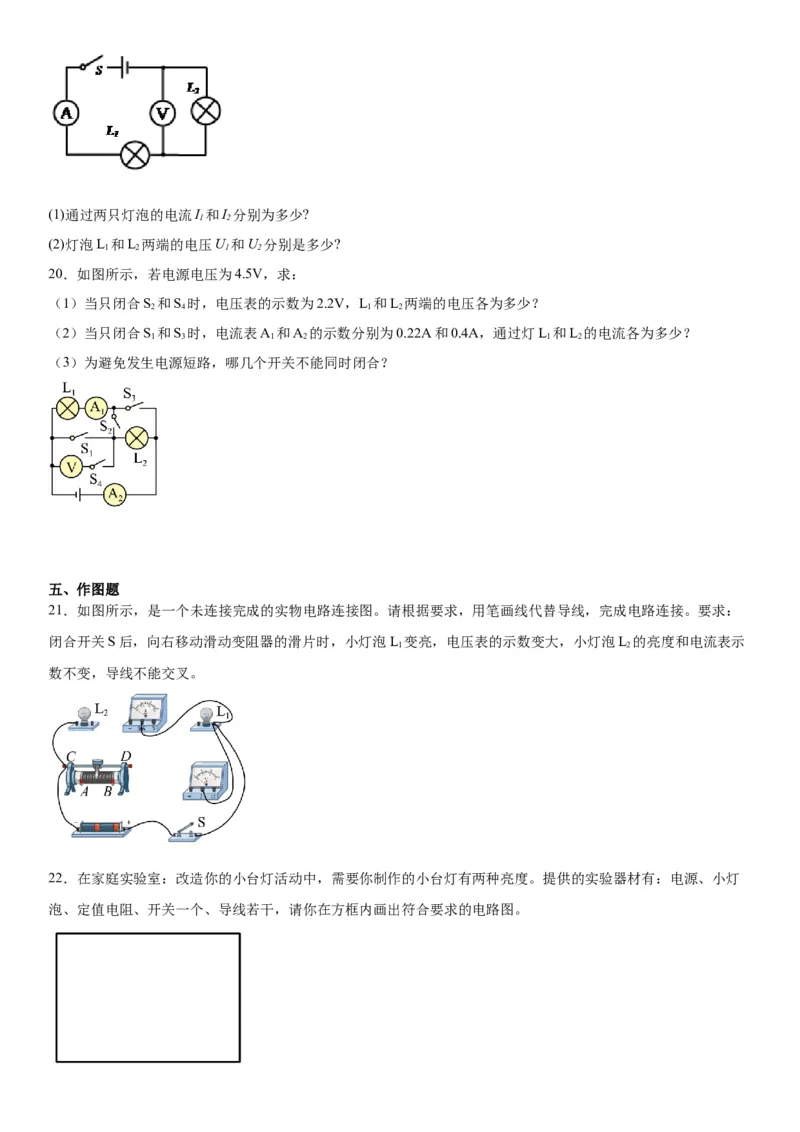

19．现有两个灯泡串联，如图所示，当开关闭合时，电流表和电压表的示数分别为0.3A和1.3V，电源由两节干电
池串联而成，那么：(1)通过两只灯泡的电流I 和I 分别为多少?
1 2
(2)灯泡L 和L 两端的电压U 和U 分别是多少?
1 2 1 2
20．如图所示，若电源电压为4.5V，求：
（1）当只闭合S 和S 时，电压表的示数为2.2V，L 和L 两端的电压各为多少？
2 4 1 2
（2）当只闭合S 和S 时，电流表A 和A 的示数分别为0.22A和0.4A，通过灯L 和L 的电流各为多少？
1 3 1 2 1 2
（3）为避免发生电源短路，哪几个开关不能同时闭合？
五、作图题
21．如图所示，是一个未连接完成的实物电路连接图。请根据要求，用笔画线代替导线，完成电路连接。要求：
闭合开关S后，向右移动滑动变阻器的滑片时，小灯泡L 变亮，电压表的示数变大，小灯泡L 的亮度和电流表示
1 2
数不变，导线不能交叉。
22．在家庭实验室：改造你的小台灯活动中，需要你制作的小台灯有两种亮度。提供的实验器材有：电源、小灯
泡、定值电阻、开关一个、导线若干，请你在方框内画出符合要求的电路图。参考答案：

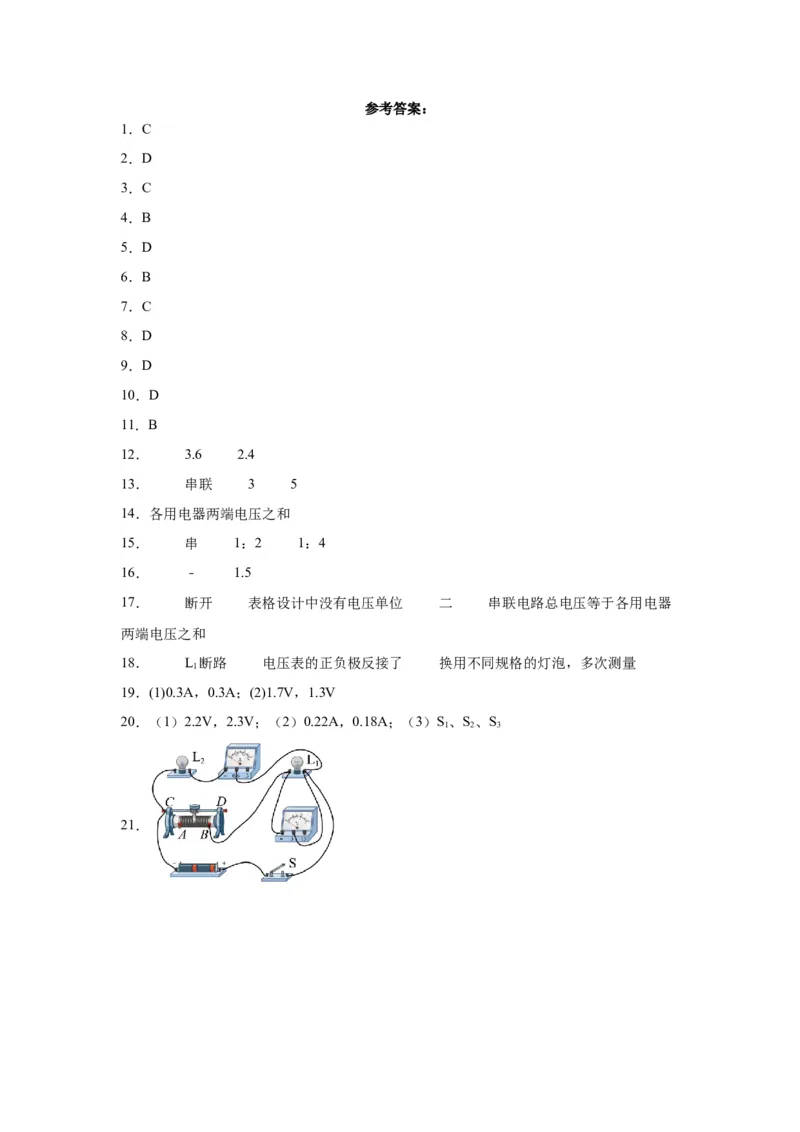

1．C
2．D
3．C
4．B
5．D
6．B
7．C
8．D
9．D
10．D
11．B
12． 3.6 2.4
13． 串联 3 5
14．各用电器两端电压之和
15． 串 1：2 1：4
16． ﹣ 1.5
17． 断开 表格设计中没有电压单位 二 串联电路总电压等于各用电器
两端电压之和
18． L 断路 电压表的正负极反接了 换用不同规格的灯泡，多次测量
1
19．(1)0.3A，0.3A；(2)1.7V，1.3V
20．（1）2.2V，2.3V；（2）0.22A，0.18A；（3）S、S、S
1 2 3
21．22．
