第 17 讲—生活用电
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．街道上的路灯在正常情况下，同时亮，同时熄灭，各路灯之间的连接方式是
A．串联 B．并联 C．可以串联也可以并联 D．无法判断如图所示，
【答案】B

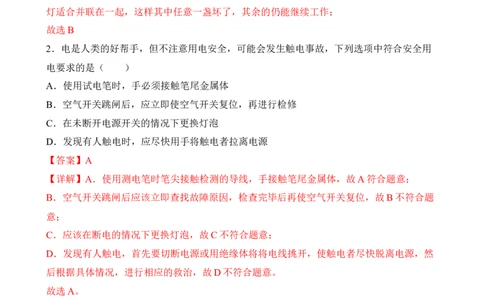

【详解】街道旁的路灯很容易坏，如果串联在一起，那么所有的路灯都会不能工作，所以路
灯适合并联在一起，这样其中任意一盏坏了，其余的仍能继续工作；
故选B
2．电是人类的好帮手，但不注意用电安全，可能会发生触电事故，下列选项中符合安全用
电要求的是（ ）
A．使用试电笔时，手必须接触笔尾金属体
B．空气开关跳闸后，应立即使空气开关复位，再进行检修
C．在未断开电源开关的情况下更换灯泡
D．发现有人触电时，应尽快用手将触电者拉离电源
【答案】A
【详解】A．使用测电笔时笔尖接触检测的导线，手接触笔尾金属体，故A符合题意；
B．空气开关跳闸后应该立即查找故障原因，检查完毕后再使空气开关复位，故B不符合题
意；
C．应该在断电的情况下更换灯泡，故C不符合题意；
D．发现有人触电，首先要切断电源或用绝缘体将将电线挑开，使触电者尽快脱离电源，然
后根据具体情况，进行相应的救治，故D不符合题意。
故选A。
3．如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测
插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A．熔丝熔断B．三孔插座与地线接触不良
C．灯泡被短路
D．A、B两点间断路
【答案】D
【详解】AC．由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常
发光，故AC不符合题意；
B．若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，
故B不符合题意；

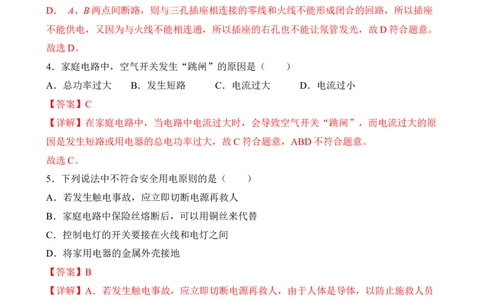

D． A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座
不能供电，又因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故D符合题意。
故选D。
4．家庭电路中，空气开关发生“跳闸”的原因是（ ）
A．总功率过大 B．发生短路 C．电流过大 D．电流过小
【答案】C
【详解】在家庭电路中，当电路中电流过大时，会导致空气开关“跳闸”，而电流过大的原
因是发生短路或用电器的总电功率过大，故C符合题意，ABD不符合题意。
故选C。
5．下列说法中不符合安全用电原则的是（ ）
A．若发生触电事故，应立即切断电源再救人
B．家庭电路中保险丝熔断后，可以用铜丝来代替
C．控制电灯的开关要接在火线和电灯之间
D．将家用电器的金属外壳接地
【答案】B
【详解】A．若发生触电事故，应立即切断电源再救人，由于人体是导体，以防止施救人员
触电，故A正确，不符合题意；
B．保险丝是用电阻率大熔点低的铅锑合金材料制成的，家庭电路中保险丝熔断后，不能用
铜丝来代，因为铜丝的电阻率较小，且熔点较高，故B错误，符合题意；
C．控制电灯的开关要接在火线和电灯之间，当开关断开时，电灯与火线断开，才不会带电，
故C正确，不符合题意；
D．将家用电器的金属外壳接地，当金属外壳漏电时可以防止人体触电，故D正确，不符合
题意。故选B。
6．以下做法中，符合安全用电原则的是
A．更换灯泡前断开电源开关
B．在高压线下钓鱼
C．用湿手插拔插头
D．用钢丝代替保险丝
【答案】A
【分析】当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造
成触电，据此即可解答．
【详解】更换灯泡之前必须断开开关，可以防止触电，故A符合安全用电原则；
高压线下钓鱼，鱼线很容易接触到高压线，而发生触电事故，故B不符合安全用电原则；
水是导体，湿手不能插拔插头，容易导致触电，故C不符合安全用电的原则；
钢丝的熔点高，当电流过大时不会熔断，所以不能做保险丝，故D不符合安全用电的原则；
故选A．

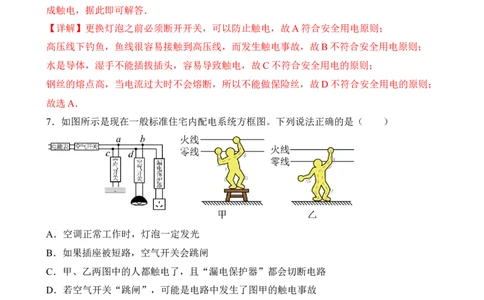

7．如图所示是现在一般标准住宅内配电系统方框图。下列说法正确的是（ ）
A．空调正常工作时，灯泡一定发光
B．如果插座被短路，空气开关会跳闸
C．甲、乙两图中的人都触电了，且“漏电保护器”都会切断电路
D．若空气开关“跳闸”，可能是电路中发生了图甲的触电事故
【答案】B
【详解】A．家庭电路中各用电器之间是并联的，各用电器独立工作互不影响，所以空调工
作时，灯泡不一定发光，故A错误；
B．如果插座短路，导致火线和零线直接相连，电路中电流过大，就会造成电能表旁的总空
气开关“跳闸”，故B正确；
C．甲、乙两图中的人都触电了；甲图中人站在绝缘的板凳上，人体同时接触一根火线和一
根零线，这时人体相当于用电器，没有漏电（电流没有泄露到回路之外），漏电保护器不会跳闸；乙图中人站在地上接触到火线，火线、人和大地形成回路，属于漏电，漏电保护器就
可能会跳闸，故C错误；
D．人体的电阻约为两千欧姆左右，图甲和图乙中的触电事故都不会造成电路中的电流过大，
因此不可能是因为图中的触电事故而导致空气开关“跳闸”的，故D错误。
故选B。

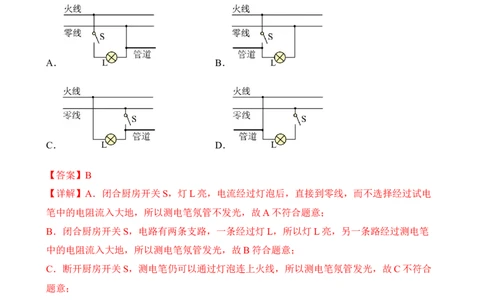

8．燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合
厨房开关S，灯L亮，测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，
该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（ ）
A． B．
C． D．
【答案】B
【详解】A．闭合厨房开关S，灯L亮，电流经过灯泡后，直接到零线，而不选择经过试电
笔中的电阻流入大地，所以测电笔氖管不发光，故A不符合题意；
B．闭合厨房开关S，电路有两条支路，一条经过灯L，所以灯L亮，另一条路经过测电笔
中的电阻流入大地，所以测电笔氖管发光，故B符合题意；
C．断开厨房开关S，测电笔仍可以通过灯泡连上火线，所以测电笔氖管发光，故C不符合
题意；
D．断开厨房开关S，测电笔仍可以直接连上火线，所以测电笔氖管发光，故D不符合题意。
故选B。
二、填空题
9．小明家有一个规格为“220V 100W”的用电器，该用电器可能是 ___________（选填“台
灯”、“电饭锅”或“电风扇”）。如图所示家庭电路，闭合开关S，电灯亮，若断开开关
S，站在地面上的人用手接触电路中的B点 ___________触电（均选填“会”或“不会”）。【答案】 电风扇 不会
【详解】[1]台灯的电功率在20W左右，电饭锅的电功率在1000W左右，电风扇的电功率在
100W左右，所以该用电器可能是电风扇。
[2]断开开关，B处和零线相连，站在地面上的人用手接触电路中的B点，相当于接触零线，
因此不会发生触电事故。
10．如图甲所示，试电笔可以用来辨别火线和零线，试电笔 ___________（选填“能”或
“不能”）检查电气设备的外壳是否带电。如图乙所示，洗衣机、电冰箱等用电器的电源插
头是三脚插头，则三脚插头标着E的导线是和用电器的 ___________相连的。
【答案】 能 金属外壳
【详解】[1]试电笔除了辨别火线和零线外，还可以检查电气设备的外壳是否带电，如果电
气设备的外壳带电，那么试电笔的氖管会发光。
[2]三脚插头的E号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的E号脚
与三孔插座的地线相连，使金属外壳与大地相连通，这样若用电器的金属外壳万一带电，电
流会通过地线导入大地，防止造成触电事故的发生。
11．如图所示，“问天实验舱”在轨运行时，其1天的用电量约为306kW·h，这些能量来自
于我国自主研制的大型柔性太阳能电池翼，其展开面积达270m2，发电功率高达18kW，其
中“kW·h”是______（填物理量名称）的单位，太阳能电池翼1天至少工作______h。【答案】 电能 17
【详解】[1]在工业生产和家庭用电中常用“千瓦时”（kW·h）作为电能的单位。
[2]太阳能电池翼1天至少工作的时间
12．如图1是练习使用测电笔的两种情形，其中图 _______所示方法是正确的；当笔尖插入
如图2所示插座的右下孔时，氖管发光，说明此插孔连接的是 _______（选填“火线”、
“零线”或“地线”）。
【答案】 甲 火线
【详解】[1]甲图中手接触笔尾金属体，笔尖接触火线或零线时，氖管发光的是火线，氖管
不发光的是零线，该使用方法正确；乙图中手没有接触笔尾金属体，无论测电笔接触火线还
是零线，氖管都不发光，使用方法错误。
[2]当测电笔的笔尖插入右下孔时，氖管发光，则说明右下孔接的是火线。
13．小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶金属外壳与
_____相连，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是_____，之后，
小明成功地排除了故障．
【答案】 大地 台灯所在的支路开路
【分析】金属外壳的用电器与其它用电器是并联，它的外壳要通过插座接地线．并联电路中
每个用电器能够独立工作，互不影响，并联电路一个工作，另一个不工作，不可能是短路，只能是断路．
【详解】电水壶接入电路时需用三孔插座，将其用电部分连入电路的同时，也将它的金属外
壳与大地相连；它与两孔插座上的用电器并联，当将台灯连接在图中两孔插座上，闭合开关
后灯不亮，说明台灯所在的支路开路．
故答案为大地；台灯所在的支路开路．
【点睛】本题考查了故障分析、金属外壳的用电器的三脚插头的作用：把外壳与大地相连，
是为了防止外壳带电，造成触电．
14．家用电冰箱内的照明灯泡和制冷用的电动机之间是______联的，为防止漏电时发生触电
事故，应采用______脚插头及对应插座。
【答案】 并 三
【详解】[1]家用电冰箱内的照明灯泡和制冷用的电动机可以独立工作互不干扰，所以它们
是并联；
[2] 为防止漏电时发生触电事故，应采用三脚插头及对应插座，三脚插头及对应插座有一条
导线将家用电冰箱外壳与大地连接，如果漏电这根导线将外壳的电直接导入大地，从而可以
避免触电事故的发生。
15．当人体成为______电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发
生______事故。
【答案】 闭合 触电
【详解】[1]要想有电流通过，必须是闭合电路，故当人体成为闭合电路的一部分时，就会
有电流通过。
[2]人体中有电流流过时，如果电流一直增大的话，会发生触电事故。
16．“珍爱生命，安全用电”是公民日常生活中必备的安全意识。大量事实表明，______V
的电压才是安全电压；我国家庭电路的电压为______V。
【答案】 不高于36 220
【详解】[1][2]根据电压常识可知，只有不高于36V的电压才是安全电压，我国家庭电路的
电压为220V。
17．劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的
氖管发光，说明被检测的插孔与______相连，此时，测电笔与人体之间的连接方式是______
联。【答案】 火 串
【详解】[1]火线是带电的，零线不带电，所以测电笔的氖管发光，说明被检测的插孔与火
线相连。
[2]当测电笔氖管发光时，火线、测电笔、人体和大地形成通路，所以测电笔与人体之间的
连接方式是串联。
18．两灯泡的规格分别为“6V 6W”和“3V 6W”，为确保使用安全，若把两灯泡串联接入
某电源的两端，则电源电压最大为______V；若把两灯泡并联接在某电源两端，则干路上的
电流最大为______A。
【答案】 7.5 2.5
【详解】[1]根据P=UI得两个小灯泡的额定电流分别为
两小灯泡的电阻分别为
因串联电路中各处的电流相等，所以，两定值电阻串联时，电路中的最大电流
因串联电路中总电阻等于各分电阻之和，所以电源电压为
[2]因并联电路中各支路两端的电压相等，所以，两定值电阻并联时，电路两端允许所加的
最大电压
U'=U =3V
2此时R 支路的电流I =2A，通过R 支路的电流为
2 2 1
因并联电路中干路电流等于各支路电流之和，所以，干路允许通过的最大电流
三、作图题
19．如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关 控制，压缩机M由开关
控制。根据题意，将图连接完整，并符合安全用电原则。
【答案】
【详解】冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关 控制，
压缩机M由开关 控制；为了用电的安全，开关应该接在火线与用电器之间；冰箱有金属
外壳，其外壳要接地，如图所示20．小明的爸爸从国外带回两个标有“110V 40W”的灯L 、L ，现将这两盏灯连接在我国家
1 2
庭电路中（图），要求开关断开后两盏灯都熄灭，开关闭合后两盏灯都能正常发光。
【答案】
【详解】据题意可知，两个灯泡的规格相同（即电阻相同），则两灯串联时，两个灯泡分得
的电压相同，每个灯泡的额定电压是110V，而我国家庭电路的电压是220V，要两灯都正常
发光，两个灯泡应串联；且为了安全，应将开关接到火线和用电器之间，如图所示：
。
四、实验题
21．（1）在如图甲所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，
电灯不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中
只有一处故障，则故障可能是：( )A．零线上保险丝烧断 B．火线上保险丝烧断
C．灯丝烧断 D．插座短路
（2）电工师傅常用一只标有“220V 40W”的灯泡L （检验灯泡）取代保险丝来检查新安装
0
的照明电路中每个支路的情况，该灯泡L 正常工作时的电阻为___________ Ω。如图乙所示。
0
当只闭合S、S 时，如果L 短路，则灯L ___________（选填“正常发光”、“不亮”或
1 1 0
“较暗”）；当只闭合S、S 时，L 和L 都呈暗红色，说明L ___________（选填“短路”、
2 0 2 2
“断路”或“正常”），当只闭合S、S 时，L 和L 都不亮，说明L ___________（选填
3 0 3 3
“短路”、“断路”或“正常”），
【答案】 A 1210 正常发光 正常 断路
【详解】（1）[1]将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电
路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；保持开关闭合，
拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色
线是通的（即插孔的左孔通过灯泡、开关与火线相连）；插孔的右孔能使氖管发光，说明红
色线是通的（即火线是完好的，如下图），综合分析知道，是零线断路（可能是零线上保险
丝烧断），故A符合题意。
故选A。（2）[2]由于灯泡标有“220V 40W”，所以，由 知道，L 的电阻为
0
[3]当只闭合S、S 时，灯泡L 与灯泡L 串联在电路中，如果L 短路，则灯L 两端的电压为
1 1 0 1 0
220V，正常发光。
[4]当只闭合S、S 时，L 和L 都呈暗红色，说明两个灯泡分得的电压均小于220V，故不能
2 0 2
正常发光，反而说明L 所在的支路是正常的。
2
[5]当只闭合S、S 时，灯泡L 与灯泡L 串联在电路中，L 和L 都不亮，说明L 有故障，即
3 3 0 0 3 3
说明L 断路。
3
22．十九世纪末，爱迪生尝试对1600多种不同的耐热材料进行试验，最终制成了钨丝灯泡，
就是传统意义上的“白炽灯”，开启了人类崭新的“光明时代”。进入二十一世纪的今天，
LED灯成为照明舞台上新的主角。
（1）白炽灯泡是根据电流的________效应制成的。灯泡L 标有“220V； 100W”，灯泡L
1 2
标有“220V； 60W”，灯泡L 的电阻比灯泡L 的电阻________（选填“大”或“小”）、
1 2
其中灯丝较细的是________（选填“L ”或“L ”）；
1 2
（2）如图所示的插座和电灯（带开关）是纽成家庭电路的常用器件，请你用笔画线代替导
线将它们分别正确的接入电路中________；
（3）有研究数据表明，LED灯寿命是白炽灯的100倍左右，且照明效果更加稳定。下表给
出了相同面积的房间，在相同照明效果下，用不同种类灯照明时的电功率需求情况。从表中
可以明显看出在相同照明效果下，使用LED灯比白炽灯更节能；
LED灯电功率/W 白炽灯电功率/W 适用房间出/m
2
3 25 3.5
6 40 8﹣9根据表中的数据可知，如果晚上学习时使用的LED台灯电功率是6W，在相同照明效果下，
每晚三小时学习时间，LED灯比白炽灯节约________kW•h电能。
【答案】 热 小 L 见解析 0.102
2
【详解】（1）[1][2][3]白炽灯是将电能转化为内能的，其工作原理是：电流通过灯丝时产生
热量，螺旋状的灯丝可以减小热量散失，并不断将热量聚集，使得灯丝的温度达2000摄氏
度以上，灯丝在处于白炽状态时，就象烧红了的铁能发光一样而发出光来，即利用了电流的
热效应。结合题意及 知，两灯的额定电压相同，而额定功率
P >P
1 2
那么两灯的电阻
R 5A，I <3A，I <3A，所以保险丝可能A会熔断，
1 2
应选择直径为1.26mm的保险丝。
答：（1）流过A保险丝的电流为5.2A；
（2）保险丝A有可能熔断，该保险丝应该换用直径为1.26mm的保险丝。
25．如图所示是小明家新购买的电热水壶，他发现水壶上有铭牌如图所示请你通过计算回答
下列问题：
（1）请解释该电热水壶为什么用三孔插座？
（2）该电水壶正常工作时的电流为多大？
（3）电热水壶正常工作5min消耗的电能是多少焦？
（4）按国家标准，电热水壶电源线不得长于75cm。从用电安全角度考虑，电热水壶的电源
线都很短的主要原因是什么？（用焦耳定律解释）
型号 SYL-520
额定电压 220V
频率 50Hz额定功率 1210W
【答案】（1）防止因漏电导致的触电事故；（2）5.5A；（3）3.63×105J；（4）见解析
【详解】解：（1）电热水壶为了防止因漏电导致的触电事故，应该选用三孔插座。
（2）从表中数据可看到，该电水壶额定电压为220V，额定功率为1210W，根据电功率公式
可知，该电水壶正常工作时的电流
该电水壶正常工作时的电流为5.5A。
（3）从表中数据可看到，额定功率为1210W，根据 可知，电热水壶正常工作5min
消耗的电能
电热水壶正常工作5min消耗的电能为3.63×105J。
（4）电热水壶功率较大，工作时，通过电源线的电流较大；如果电源线过长，在材料和横
截面积一定时，电阻较大，由焦耳定律可知，电源线产生的热量较多，容易引起火灾等事故。
答：（1）电热水壶应该选用三孔插座，防止因漏电导致的触电事故；
（2）该电水壶正常工作时的电流为5.5A；
（3）电热水壶正常工作5min消耗的电能为3.63×105J；
（4）见解析。
26．电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图
所示，其中R 和R 都是电热丝（不考虑温度对电阻的影响）．
1 2
额定电压 220V
频率 50Hz加
880W
热
额定功率
保
44W
温
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R 的阻值是多少？
2
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有
“220V 10（20）A；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功
率是多少？
【答案】（1）4A（2）1100Ω（3）800W
【分析】（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）
分析S、S 闭合和S闭合、S 断开时的电路组成、电阻大小关系，据P＝ 可知，什么情况
0 0
为保温档，再利用P＝ 求R 的阻值；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，
2
电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝ 求电饭锅此时
的实际加热功率．
【详解】（1）由题知，电饭锅正常工作时，在加热状态下功率P＝880W，由P＝UI可得总
电流：I＝ ＝4A；（2）当S、S 闭合时，R 和R 并联，当S闭合、S 断开时，电
0 1 2 0
路中只有R ，因并联电路总电阻小于支路电阻，因此当S闭合、S 断开时，电路总电阻较大；
2 0
由P＝ 可知，此时电功率较小，为保温档；P ＝44W，由P＝ 可得：R ＝
保温 2＝1100Ω；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘
转3000r，则电能表转盘转200r消耗的电能：W＝ kW•h＝ kW•h，电饭锅此时的实际
加热功率：P ＝ ＝0.8kW＝800W．
实
