2018 年山东省泰安市中考物理试卷
一、选择题
1. 下列数据中，最接近生活实际的是（ ）
A. 人体正常体温约为 42℃
B. 泰山山顶上的大气压约为1.8×105Pa
C. 一支新 2B 铅笔的长度约为 50cm
D. 一位普通初中生的质量约为 50kg
【答案】D

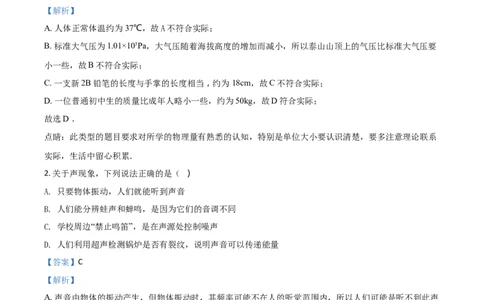

【解析】
A. 人体正常体温约为 37℃，故A不符合实际；
B. 标准大气压为1.01×105Pa，大气压随着海拔高度的增加而减小，所以泰山山顶上的气压比标准大气压要
小一些，故B不符合实际；
C. 一支新2B铅笔的长度与手掌的长度相当，约为 18cm，故C不符合实际；
D. 一位普通初中生的质量比成年人略小一些，约为50kg，故D符合实际；
故选D．
点睛：此类型的题目要求对所学的物理量有熟悉的认知，特别是单位大小要认识清楚，要多注意理论联系
实际，生活中留心积累．
2. 关于声现象，下列说法正确的是（ ）
A. 只要物体振动，人们就能听到声音
B. 人们能分辨蛙声和蝉鸣，是因为它们的音调不同
C. 学校周边“禁止鸣笛”，是在声源处控制噪声
D. 人们利用超声检测锅炉是否有裂纹，说明声音可以传递能量
【答案】C
【解析】
A. 声音由物体的振动产生，但物体振动时，其频率可能不在人的听觉范围内，所以人们可能是听不到此声
音的，故A错误；
B. 音色是发声体特有 的特征，可以用来区分声源，所以人们能分辨蛙声和蝉鸣，是因为它们的音色不同，
故B错误；
C. 学校周边“禁止鸣笛”，是在声源处控制噪声，故C正确；
D. 人们利用超声检测锅炉是否有裂纹，说明声音可以传递信息，故D错误；
故选C．
点睛：注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
3. 下列现象中，对应的物理知识是“光的色散”的是（ ）
A. 射击瞄准时要做到“三点一线”
B. 游泳池注水后，看上去好像变浅了
C. 在平静的湖面可以看到蓝天白云
D. 太阳光经过三棱镜后可以产生彩色光带
【答案】D
【解析】
【分析】

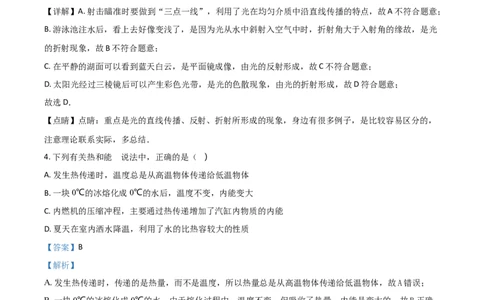

【详解】A. 射击瞄准时要做到“三点一线”，利用了光在均匀介质中沿直线传播的特点，故A不符合题意；
B. 游泳池注水后，看上去好像变浅了，是因为光从水中斜射入空气中时，折射角大于入射角的缘故，是光
的折射现象，故B不符合题意；
C. 在平静的湖面可以看到蓝天白云，是平面镜成像，由光的反射形成，故C不符合题意；
D. 太阳光经过三棱镜后可以产生彩色光带，是光的色散现象，由光的折射形成，故D符合题意；
故选D．
【点睛】点睛：重点是光的直线传播、反射、折射所形成的现象，身边有很多例子，是比较容易区分的，
注意理论联系实际，多总结．
4. 下列有关热和能 的说法中，正确的是（ ）
A. 发生热传递时，温度总是从高温物体传递给低温物体
B. 一块 0℃的冰熔化成 0℃的水后，温度不变，内能变大
C. 内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
D. 夏天在室内洒水降温，利用了水的比热容较大的性质
【答案】B
【解析】
A. 发生热传递时，传递的是热量，而不是温度，所以热量总是从高温物体传递给低温物体，故A错误；
B. 一块 0℃的冰熔化成 0℃的水，由于熔化过程中，温度不变，但吸收了热量，内能是变大的，故B正确；
C. 内燃机的压缩冲程，是通过做功的方式增加了汽缸内物质的内能，故C错误；
D. 夏天在室内洒水降温，利用了水的汽化吸热，故D错误；
故选B．
点睛：温度、热量、内能是不太容易理解，容易混淆的量，温度是一个状态量，实质是物体内分子运动的
剧烈程度；热量是个过程量，表示热传递过程中内能改变多少的量度；内能是物体内部所有分子的动能与
势能的总和，注意加深理解，多练习．
5. 下列做法符合安全用电原则的是（ ）A. 家用保险丝熔断后，可用铁丝或铜丝代替
B. 雷雨天气可以站在大树下避雨
C. 选用插座时，所有家用电器都使用两孔插座
D. 搬动电器前应断开电源开关
【答案】D
【解析】
A. 铁丝或铜丝在电流过大时不会熔断，所以家用保险丝熔断后，不可用铁丝或铜丝代替，故A错误；
B. 大树突出于地面，更容易遭受雷击，所以雷雨天气不可以站在大树下避雨，故B错误；
C. 选用插座时，冰箱、洗衣机等具有金属外壳的用电器，需要用到三孔插座，故C错误；D. 搬动电器前应
断开电源开关，这样用电器与电源断开，不会触电，更安全，故D正确；
故选D．
点睛：保险丝由电阻较大，熔点较低的金属材料制成，当电流过大时，温度升高达到熔点时，会熔断从而
自动切断电路，而铁丝或铜丝在电流过大时也不会熔断，不能起到应有的保护作用，故不可用铁丝或铜丝
代替保险丝．

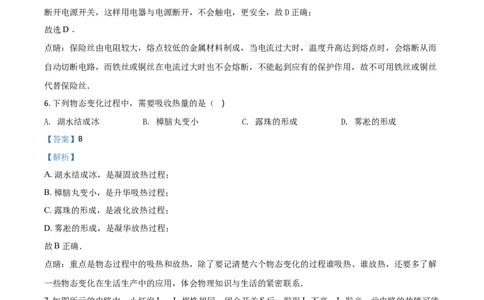

6. 下列物态变化过程中，需要吸收热量的是（ ）
A. 湖水结成冰 B. 樟脑丸变小 C. 露珠的形成 D. 雾凇的形成
【答案】B
【解析】
A. 湖水结成冰，是凝固放热过程；
B. 樟脑丸变小，是升华吸热过程；
C. 露珠的形成，是液化放热过程；
D. 雾凇的形成，是凝华放热过程；
故B正确．
点睛：重点是物态过程中的吸热和放热，除了要记清楚六个物态变化的过程谁吸热、谁放热，还要多了解
一些物态变化在生活生产中的应用，体会物理知识与生活的紧密联系．
7. 如图所示的电路中，小灯泡L、L 规格相同，闭合开关S后，发现L 不亮，L 发光．此电路的故障可能
1 2 1 2
是（ ）
A. 灯 L 短路 B. 灯 L 短路
1 2
C. 灯 L 断路 D. 开关 S 接触不良
1【答案】C
【解析】
A. 如果灯 L 短路，则电源被短路，L 灯也不会亮，故A错误；
1 2
B. 灯 L 短路，则L 灯不会发光，故B错误；
2 2
C. 灯 L 断路，则L 不会通过电流，当然不会亮，而并联时支路间互不影响，所以L 发光，故C正确；
1 1 2
D. 开关 S 在干路，接触不良时，两个灯都不会发光，故D错误；
故选C．
点睛：注意理解短路的含义，在并联时，一个支路短路，则另一支路同时也被短路，所以灯都不会工作；
串联时，如果一个灯短路，另一个完好的灯会工作．

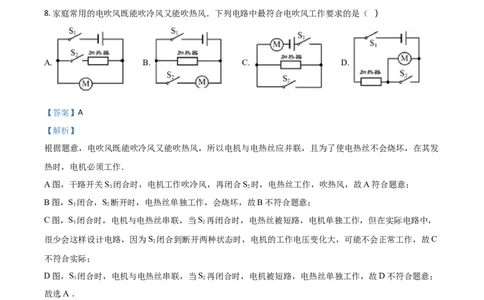

8. 家庭常用的电吹风既能吹冷风又能吹热风．下列电路中最符合电吹风工作要求的是（ ）
A. B. C. D.
【答案】A
【解析】
根据题意，电吹风既能吹冷风又能吹热风，所以电机与电热丝应并联，且为了使电热丝不会烧坏，在其发
热时，电机必须工作．
A图，干路开关S 闭合时，电机工作吹冷风，再闭合S 时，电热丝工作，吹热风，故A符合题意；
1 2
B图，S 闭合，S 断开时，电热丝单独工作，会烧坏，故B不符合题意；
1 2
C图，S 闭合时，电机与电热丝串联，当S 再闭合时，电热丝被短路，电机单独工作，但在实际电路中，
1 2
很少会这样设计电路，因为S 闭合到断开两种状态时，电机的工作电压变化大，可能不会正常工作，故C
2
不符合实际；
D图，S 闭合时，电机与电热丝串联，当S 再闭合时，电机被短路，电热丝单独工作，故D不符合题意；
1 2
故选A．
点睛：重点是并联电路特征的应用，特别是理解电吹风吹热风时，电动机必须工作，即电热丝不可以单独
工作，所以设计电路时，电动机所在支路不用设置开关，电动机由干路开关控制即可．
9. 2018年5月21日凌晨，我国成功利用长征四号丙运载火箭将“鹊桥”号中继卫星发射升空，迈出了人类航
天器月背登陆第一步！下列有关说法正确的是
A. 火箭点火升空过程中，内能转化为机械能
B. 火箭点火升空过程中，火箭的惯性消失
C. 火箭加速上升过程中，重力势能转化为动能D. 火箭加速上升过程中，只受到重力和空气阻力
【答案】A
【解析】
分析：（1）火箭是热机的一种，工作时，燃料的化学能转化为燃气的内能，高温高压的燃气推动火箭升
空，燃气的内能转化成火箭的机械能；
（2）惯性是指物体保持原来运动状态不变的性质，任何物体都具有惯性，惯性是物体本身的一种性质；
（3）动能与质量和速度有关，重力势能与质量和高度有关，当动能转化成重力势能时，动能减小，重力
势能增加；
（4）火箭加速运动时，不受平衡力，受到重力，摩擦力还有推力作用．
解答：A、火箭点火发射时，产生的燃气内能转化为火箭升空的机械能，故A正确；
B、火箭点火升空过程中，仍然具有惯性，因为惯性是物体本身的一种性质，故B错误；
C、火箭加速上升的过程，质量不变，速度增加，故动能增加，同时高度增加，重力势能增大，故不是重
力势能和动能的转化，故C错误；
D、火箭加速上升，受力不平衡，火箭受的向上的推力大于向下的重力，合力向上，火箭加速上升，故D
错误．
故选A．
【点睛】本题通过卫星发射，考查了力与运动的关系、运动和静止的相对性以及热机工作时的能量转化，
涉及的知识点较多，需要认真分析，认真解答．
10. 下列实验中，能说明电动机工作原理的是（ ）
A. B. C. D.
【答案】B
【解析】
电动机利用磁场对电流的作用力工作．
A图，研究影响电磁铁磁性强弱的因素，不符合题意；
B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，故B符合题意；
C图，为奥斯特实验，研究电流的磁效应，故C不符合题意；
D图，导体切割磁感线运动时，产生电流，即电磁感应现象，故D不符合题意；
故选B．
点睛：注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，
区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实验．11. 下面几个研究实例中，采用了相同研究方法的是（ ）
①利用光线表示光传播的径迹和方向
②“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积
③“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少
④“探究物体的动能与速度的关系”时，让同一钢球从斜面的不同高度由静止滚下
A. ①和② B. ②和③ C. ②和④ D. ③和④
【答案】C
【解析】
①利用光线表示光传播的径迹和方向，是建立模型法；
②“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积，是控制变量法的应用；
③“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少，是转换法的应用；
④“探究物体的动能与速度的关系”时，让同一钢球从斜面的不同高度由静止滚下，是控制变量法的应用；
故 ②和④都利用了控制变量法，选C．
点睛：理解实验中控制变量法的应用，当一个结果受多个因素的影响时都使用此方法进行实验，实验时让
一个因素变化，而其它因素都控制相等或相同即控制变量．
12. 如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度相同、质量相等
的不同液体．下列说法正确的是（ ）
①容器对桌面的压力：F甲＞F
乙
②液体的密度：ρ =ρ
甲 乙
③液体对容器底部的压强：p ＞p
甲 乙
④容器对桌面的压强：p ′=p ′
甲 乙
A. 只有①和③ B. 只有①和④ C. 只有②和③ D. 只有③和④
【答案】D
【解析】
①容器质量相等，容器内的液体质量也相等，所以总重相等，即容器对桌面的压力相等：F =F ，故①错
甲 乙
误；
②液体的质量相等，由图知，乙容器越往上，口径越大，所以乙中液体体积大，根据 可知，乙的密
度小，故ρ >ρ ,故②错误；
甲 乙③因为ρ >ρ ，且液面相平，根据 可知，液体对容器底部的压强为：p ＞p ，故③正确；
甲 乙 甲 乙
④总重相等，容器的底面积相等，根据 得，容器对桌面的压强：p ′=p ′，故④正确；
甲 乙
故选D．
点睛：关键是判断出两液体密度大小的关系，根据图可知，乙液体体积大，而两液体质量相等，所以根据
密度公式可判断密度大小，再判断其它就没有难度了．
13. 在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处
的光屏上得到烛焰清晰的像．则下列相关说法正确的是（ ）
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该透镜的焦距f一定满足8cm＜f＜15cm
④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜
.
A 只有①和③ B. 只有②和④ C. 只有②和③ D. 只有①和④
【答案】C
【解析】
根据凸透镜成像的规律分析：
①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物
距大于像距，所以成倒立缩小的实像，故①错误；
②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；
③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即 ，得： ；
像距为一倍到二倍焦距之间，即 ，得： ， ；
综合以上条件得： ，故③正确；
④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，
所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误；
故选C．
点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，
可以结合成像光路图进行练习、记忆．
14. 某品牌无人驾驶汽车在一段平直公路上匀速行驶6.9km，用时5min45s，消耗燃油1.5kg，已知汽车的牵
引力是2000N，燃油的热值为4.6×107J/kg，假设燃油完全燃烧．通过计算可知，下列结果正确的是（ ）
①汽车行驶速度是20km/h ②消耗的燃油完全燃烧放出的热量是6.9×107J
③汽车牵引力做功的功率是30kW ④汽车发动机的效率是20%
A. 只有①和② B. 只有②和③ C. 只有①和④ D. 只有②和④
【答案】D
【解析】
①汽车行驶速度是：
，故①错误；
②消耗的燃油完全燃烧放出的热量是 ：
，故②正确；
③匀速行驶时汽车受到的牵引力与阻力是平衡力，所以汽车牵引力做功的功率是：
，故③错误；
④汽车发动机的做的功为：
，
汽车发动机的效率是：
，故④正确．.
故选D．
点睛：综合考查了速度、热值、功、功率、效率的计算，综合性较强，需要注意的是：各个公式应用时，
单位要统一，一般都使用主单位，特别是热值公式应用时，有时要用到体积，有进要用到质量，要统一单
位后再计算．
15. 如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R 的规格
1
为“10Ω 0.5A”，滑动变阻器R 的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程
2
中，下列说法正确的是（ ）
①电阻R 消耗电功率允许的变化范围为0.4W～0.9W
1
②电流表示数允许的变化范围为0.2A～0.5A
③滑动变阻器R 允许接入电路阻值的变化范围为10Ω～20Ω
2④电路消耗总电功率允许的变化范围为1.8W～3W
A. 只有①和③ B. 只有①和④ C. 只有②和③ D. 只有②和④
【答案】A
【解析】
①电压表示数为3V时，电阻R 通过的电流为：
1
，与元件的允许电流值比较得，电路中最大电流为0.3A，此时R 的最大功率为：
1
，
当滑动变阻器接入电路的电阻最大时，电路中电流最小为：
，则R 的最小功率为：
1
，
故电阻R 消耗电功率允许的变化范围为0.4W～0.9W，①正确；
1
②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误
③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：
，
故滑动变阻器R 允许接入电路阻值的变化范围为10Ω～20Ω，③正确；
2
④电流最大时，电路最大功率为：
；
电流最小时，电路最小功率为：
，
电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；
故选A．
点睛：重点是电路的动态分析及电功率的计算，关键是理解“保证电路安全”的意思，即各个电表及电路元件，都不能超量程或允许的最大值，再结合欧姆定律分析，本题中，滑动变阻器阻值最大时，电流小，
电压表示数也小，所以不会影响电路安全；电阻变小时，电流增大，电压表的示数也增大，根据比较参数
确定电路中的最大电流．
二、填空题
16. 有甲、乙、丙三个带电体，甲物体吸引乙物体，乙物体排斥丙物体．如果丙物体带正电，则甲物体带
_____电．
【答案】负
【解析】
根据电荷间的作用力规律分析．
乙物体排斥丙物体．由于丙物体带正电，根据同种电荷排斥可知，乙也带正电；
甲物体吸引乙物体，因为异种电荷相互吸引，所以乙带正电时，说明甲带负电．
点睛：重点是电荷间的相互作用规律，解题不难，但容易出现错误，必要时可以将题目中的带电情况标在
纸上，则带电情况就很容易区分了．
17. 小芳站在平面镜前，当她远离平面镜时，她在镜中像的大小会_____（选填“变大”、“变小”或“不变”）．
【答案】不变
【解析】
根据平面镜成像特点进行判断．
平面镜成等大的虚像，且与物距是无关的，所以当她远离平面镜时，她在镜中像的大小不变．
点睛：重点是平面镜成像特征的掌握，牢记平面镜成等大的虚像，像与物到镜面的距离相等，像与物的连
线与镜面垂直，即像和物关于平面镜对称．
18. 标准大气压下，质量为0.5kg、温度为70℃的水放出4.2×104J的热量，水的温度降低了_____℃[c
水
=4.2×103J/（kg•℃）]．
【答案】20
【解析】
根据 的变形式解答．
质量为0.5kg、温度为70℃的水放出4.2×104J的热量，则水温降低：
．
点睛：重点是物体吸、放热公式的应用，注意很多题目中给的条件都是水的体积，要记着将体积换算为质
量才可以代入公式计算．
19. 如图所示，在水平拉力F=10N作用下，木板甲在水平地面上匀速向右运动，同时物块乙相对于地面静
1止，已知此时墙壁对物块乙的拉力F=4N．则木板甲与地面间的摩擦力是_____N．
2
【答案】6
【解析】
静止和匀速运动时，都为平衡状态，受力平衡．
如图，甲、乙物体都为平衡状态，乙受到拉力F 和甲对乙的摩擦力，此二力平衡，所以甲对乙的摩擦力为：
2
；
甲受到向右的拉力F，向左有两个力，地面对甲的摩擦力，乙对甲的摩擦力，此三个力平衡；
1
其中乙对甲的摩擦力与甲对乙的摩擦力为相互作用力，二力相等即 ，可得：
，解得： ．
点睛：重点是平衡状态的受力分析，要牢记匀速直线运动和静止时物体受力平衡，本题甲物体在三个力作
用下平衡，即拉力与两个摩擦力平衡．
三、作图题
20. 图中的入射光线平行于凸透镜主光轴，画出经凸透镜后的折射光线。
【答案】
【解析】
【分析】
【详解】平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条入射光线对应
的折射光线，如图所示：21. 如图所示，一小球静止在水平面上，请你画出物体所受的重力的示意图．
【答案】
【解析】
重力是由于地球的吸引而使物体受到的力，重力的方向竖直向下，作用点在物体的重心，如图的球体重心
在球心，所以过球心竖直向下画出重力G，如图：
点睛：重点是重力的示意图，关键是明白重力的方向始终竖直向下，且与物体的运动状态是无关的．
四、实验题
22. 图甲是某学习小组“测量滑轮组的机械效率”的示意图．用弹簧测力计竖直向上拉动绳子自由端，将重为
4.5N的物体从A位置提升到A′位置，同时弹簧测力计从图中的B位置上升到B′位置，在这个过程中，弹
簧测力计的示数如图乙所示．请你根据他们做的实验完成下列问题：
（1）物体提升的高度是_____cm，拉力是_____N，该滑轮组的机械效率η=_____；
（2）若在图甲装置的基础上，增加一个动滑轮，改为图丙所示的装置，提升同一物体，则滑轮组的机械
效率_____（选填“变大”、“变小”或“不变”）．
【答案】 (1). 5.0 (2). 2 (3). 75% (4). 变小【解析】
（1）如图刻度尺的单位是cm，分度值为1cm，A’的位置对应的刻度为0刻度上面第5格，所以物体提升
的高度h是5.0cm，
拉力移动的距离为： ；
如图测力计的分度值为0.2N，拉力是2N；
该动滑轮的机械效率：
；
（2）若在图甲装置的基础上，增加一个动滑轮，改为图丙所示的装置，提升同一物体，有用功不变，而
滑轮的重增加，由于对滑轮做的功为额外功，所以额外功增大，则滑轮组的机械效率变小．
点睛：涉及机械效率的问题时，关键是要清楚总功、有用功、额外功都在哪，特别要清楚额外功是对谁做
的功，使用滑轮或滑轮组时，额外功为提高滑轮做的功、克服摩擦及绳子重做的功．
23. 某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U 的大小和电阻R 的阻值，电源电压U 约
0 x 0
为2V～3V，R 的阻值约为6Ω～7Ω．实验室提供如下器材：导线若干、开关、电流表（量程0～0.6A，0
x
～3A）、电压表（量程0～3V，0～15V）、滑动变阻器R（最大阻值为30Ω）．请你思考完成下列问题：
（1）按照图甲用笔画线代替导线，连接好图乙中的实物图_________．
（2）用物理量U、R 、电流表的示数I写出表示电压表示数U大小的关系式：U=_____．
0 x
（3）①正确连接电路后，闭合开关前应使滑动变阻器连入电路 的阻值为_____（选填“最大”或“零”）；
②移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I和电压表的示数U为横
坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线（并虚线延长到纵轴），如图丙所
示．从图丙中信息可求得：电源电压U=_____V，电阻R =_____Ω．
0 x【答案】 (1). (2). U﹣IR (3). 最大 (4). 3 (5). 6
0 x
【解析】
（1）根据题中条件知，电压表和电流表都使用小量程，如电路图所示，除了电压表，其余元件全部串联
起来，最后将电压表并联在滑动变阻器与电流表两端，两表连接时注意电流方向，如图：
（2）用物理量U、R 、电流表的示数I写出表示电压表示数U大小的关系式：
0 x
根据 得，R 两端的电压为： ，根据串联电路总电压等于各部分电压之和得电压表的示数
x
为： ；
（3）①正确连接电路后，根据保护电路的原则，闭合开关前应使滑动变阻器连入电路的阻值为最大，则
闭合开关后，电流最小，对电路起到保护作用．
②根据 ，将坐标中任意两组数据代入式子可得：
；
；
联合两式解得： ， ．
点睛：关键是欧姆定律的应用，有一定难度，最后一问根据坐标图任意找出两个标点的数据，列出电源电
压的关系式，即可解出答案．
24. 用弹簧测力计悬挂一实心物块，物块下表面与水面刚好接触，如图甲所示．从此处匀速下放物块，直
至浸没于水中并继续匀速下放（物块未与水底接触）．物块下放过程中，弹簧测力计示数F与物块下表面
浸入水的深度h的关系如图乙．g取10N/kg，水的密度是1.0×103kg/m3．求：（1）物块受到的重力；
（2）物块完全浸没在水中受到 的浮力；
（3）物块的密度．
【答案】（1）18N；（2）8N；（3）2.25×103kg/m3．
【解析】
（1）由图知，物块未浸入水中时，即深度为 0 时，测力计的拉力即为物体的重力，则重力为：
；
（2）如图，物体浸入水中后，受到浮力，所以拉力减小，当拉力不变时，说明物体已全部浸没在水中，
所以物块完全浸没在水中受到的浮力为：
；
（3）根据 求得物体的体积为：
，
根据 得物体的密度为：
．
点睛：重点是阿基米德原理的应用，求出浮力后，根据 可求排开水的体积，即物体的体积，
再结合物体的重可求物体密度的大小．
25. 某物理兴趣小组设计了一个压力报警装置，工作原理如图所示．ABO为一水平杠杆，OA长120cm，O
为支点，AB：OB=5：1；已知报警器R 的阻值恒为10Ω，压力传感器R固定放置，R的阻值随所受压力F
0
变化的关系如表所示．闭合开关S，水平踏板空载时，电压表的示数为2V；当水平踏板所受压力增大，电
压表示数达到5V时，报警器R 开始发出报警信号．踏板、压杆和杠杆的质量均忽略不计．求：
0（1）电源电压为多少？
（2）当报警器开始报警时，踏板设定的最大压力值为多少？
（3）若电源电压变为14V，为保证报警器仍在踏板原设定的最大压力值时报警，应在杠杆上水平调节踏
板触点B的位置．试计算说明触点B应向哪个方向移动多少厘米？
【答案】（1）11V；（2）150N；（3）8cm．
【解析】
如图，压力传感器和报警器串联，电压表与报警器并联．
（1）闭合开关S，水平踏板空载时，即压力为0时，电压表的示数为2V，
此时电流为： ，
由表格数据知，压力为0时压敏电阻的阻值为45Ω，则压敏电阻两端的电压为：
，
所以电源电压为： ；
（2）电压表示数达到5V时，报警器R 开始发出报警信号，此时电流为：
0
，
根据串联电路电压特点得，此时压敏电阻两端的电压为：
压敏电阻的阻值为： ，
由表格知，12Ω时压敏电阻受到的压力为：25N，即 ；
OA长120cm，AB：OB=5：1，可得：
，根据杠杆平衡条件得：
即： ，
所以踏板设定的最大压力值为150N；
（3）若电源电压变为14V，报警时报警器两端电压仍为5V，电流仍为0.5A，则压敏电阻的阻值为：
，
由表格知，此时压敏电阻受到的压力为15N；
要保证报警器仍在踏板原设定的最大压力值时报警，根据杠杆平衡条件得：
即： ，
所以B应向左移动，移动的距离为： ．
点睛：综合性较强，有一定难度，关键是思路要清晰，即：跳板压力变化→（利用杠杆平衡条件）A点压
力变化→（利用规格信息）压敏电阻变化→（利用欧姆定律）电流变化→（利用欧姆定律）电压表示数变
化，解题时通常从电压或电流着手，向前解题．本试卷的题干、答案和解析均由组卷网（http://zujuan.xkw.com）专业教师团队编校出品。
登录组卷网可对本试卷进行单题组卷、细目表分析、布置作业、举一反三等操作。
试卷地址：在组卷网浏览本卷
组卷网是学科网旗下的在线题库平台，覆盖小初高全学段全学科、超过900万精品解析试题。
关注组卷网服务号，可使用移动教学助手功能（布置作业、线上考试、加入错题本、错题训练）。
学科网长期征集全国最新统考试卷、名校试卷、原创题，赢取丰厚稿酬，欢迎合作。
钱老师 QQ：537008204 曹老师 QQ：713000635
