第 17 讲—生活用电
2023 年中考物理一轮复习讲练测

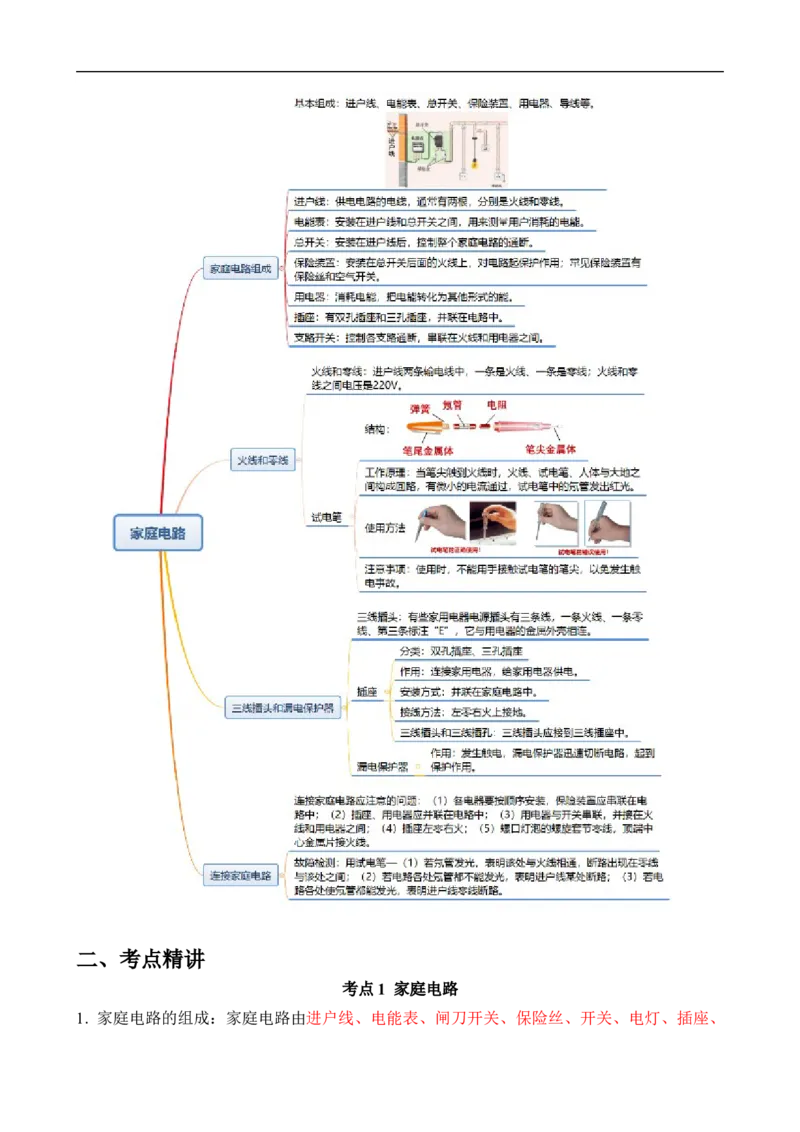

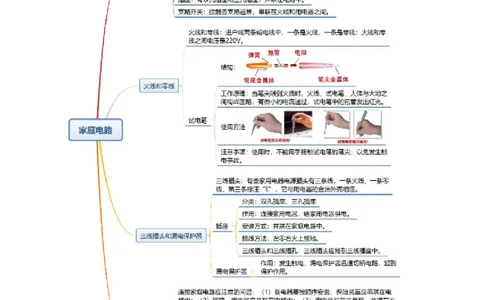

一、思维导图二、考点精讲
考点1 家庭电路
1. 家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。
2. 家庭电路中各部分电路及作用：

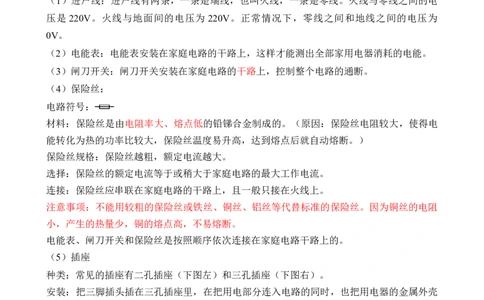

（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电
压是 220V。火线与地面间的电压为 220V。正常情况下，零线之间和地线之间的电压为
0V。
（2）电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
（3）闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。
（4）保险丝：
电路符号：
材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电
能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
保险丝规格：保险丝越粗，额定电流越大。
选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻
小，产生的热量少，铜的熔点高，不易熔断。
电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。
（5）插座
种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳
与大地连接起来，防止了外壳带电引起的触电事故。（万一用电器的外壳和电源火线之间的
绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。）
接地线
E
N L
接零线
接火线
（6）用电器（电灯）和开关：
家庭电路中各用电器是并联的；开关和用电器串联，开关必须串联在火线中；与灯泡的灯座螺丝口相接的必须是零线。
（7）测电笔：用试电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须接触笔
尾的金属体。用试电笔测火线时氖管会发光；测零线时不会发光。
3. 家庭电路中触电的原因：一是站在地上的人触到火线（单线触电），二是站在绝缘体上的
人同时接触到火线和零线（双线触电）。
4. 触电急救常识：发现有人触电，不能直接去拉触电人，应首先切断电源或用绝缘棒使触电
人脱离电源。发生火灾时，要首先切断电源，决不能带电泼水救火。为了安全用电，要做到
不接触低压带电体，不靠近高压带电体。

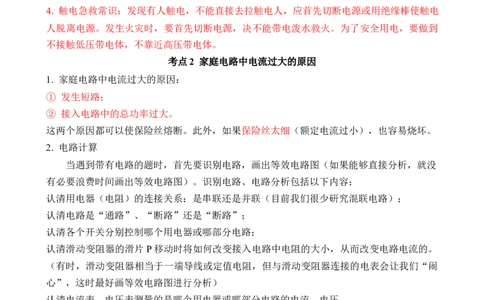

考点2 家庭电路中电流过大的原因
1. 家庭电路中电流过大的原因：
① 发生短路；
② 接入电路中的总功率过大。
这两个原因都可以使保险丝熔断。此外，如果保险丝太细（额定电流过小），也容易烧坏。
2. 电路计算
当遇到带有电路的题时，首先要识别电路，画出等效电路图（如果能够直接分析，就没
有必要浪费时间画出等效电路图）。识别电路、电路分析包括以下内容：
认清用电器（电阻）的连接关系：是串联还是并联（目前我们很少研究混联电路）；
认清电路是“通路”、“断路”还是“断路”；
认清各个开关分别控制哪个用电器或哪部分电路；
认清滑动变阻器的滑片P移动时将如何改变接入电路中电阻的大小，从而改变电路电流的。
（有时，滑动变阻器相当于一端导线或定值电阻，但与滑动变阻器连接的电表会让我们“闹
心”，这时最好画等效电路图进行分析）
认清电流表、电压表测量的是哪个用电器或哪部分电路的电流、电压。
可以把电表两端沿着导线（或跨过开关、电流表）移动，以方便分析。
3. 定性分析的策略
电路定性分析的特点是：没有定量计算，只有定性分析，在电源电压和定值电阻不变的
情况下，经过移动滑动变阻器的滑片或开关的连通或断开从而改变了电路的结构，使电路的
总电阻、总电流、分电压、分电流及分功率等物理量发生了变化。
定性分析的思维顺序：
“先看总电阻”（用串、并联特点）
当滑动变阻器的滑片向左（右）滑动或开关断开（闭合）时，由串、并联特点可以推出如下结论：当电路（串、并）中的任何一个电阻变大（小）时，电路的总电阻将变大（小）；串
联电路中，越串，总电阻越大；并联电路中，越并，总电阻越小。
“再看总电流”（用欧姆定律，电源电压不变）
“串联看分电压”先用欧姆定律看定值电阻的电压，再用串联特点看另一电阻的分电压。
“并联看分电流”先用欧姆定律看定值电阻的电流，再用串联特点看另一电阻的分电流。
“最后看功率”（用功率公式）
实在难以分析的时候，可以根据题意假设一些用电器（一段电路）的电阻、电流以及它们两
端的电压。
考点3安全用电
1. 电压越高越危险：由欧姆定律可知，人体的电阻R一定，加在人体身上的电压越大，通过
人体的电流就越大。电流大到一定程度，人就会发生危险。所以电压越高越危险。
2. 高压触电的两种方式：高压电弧触电、跨步电压触电。
3. 安全用电的原则：不接触低压（小于1000V）带电体，不靠近高压（大于1000V）带电体。
人们把正常接通的电路，即用电器能够工作的电路叫做通路。电路的两种主要故障是短路和
断路。
三、例题精析
1．燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合
厨房开关S，灯L亮，测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，
该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（ ）
A． B．
C． D．
2．下列关于家庭电路和安全用电常识的说法中，错误的是：（ ）
A．开关应该接在火线与灯泡之间
B．若空气开关“跳闸”，一定是使用了大功率的用电器
C．不准用湿抹布擦插座、用电器

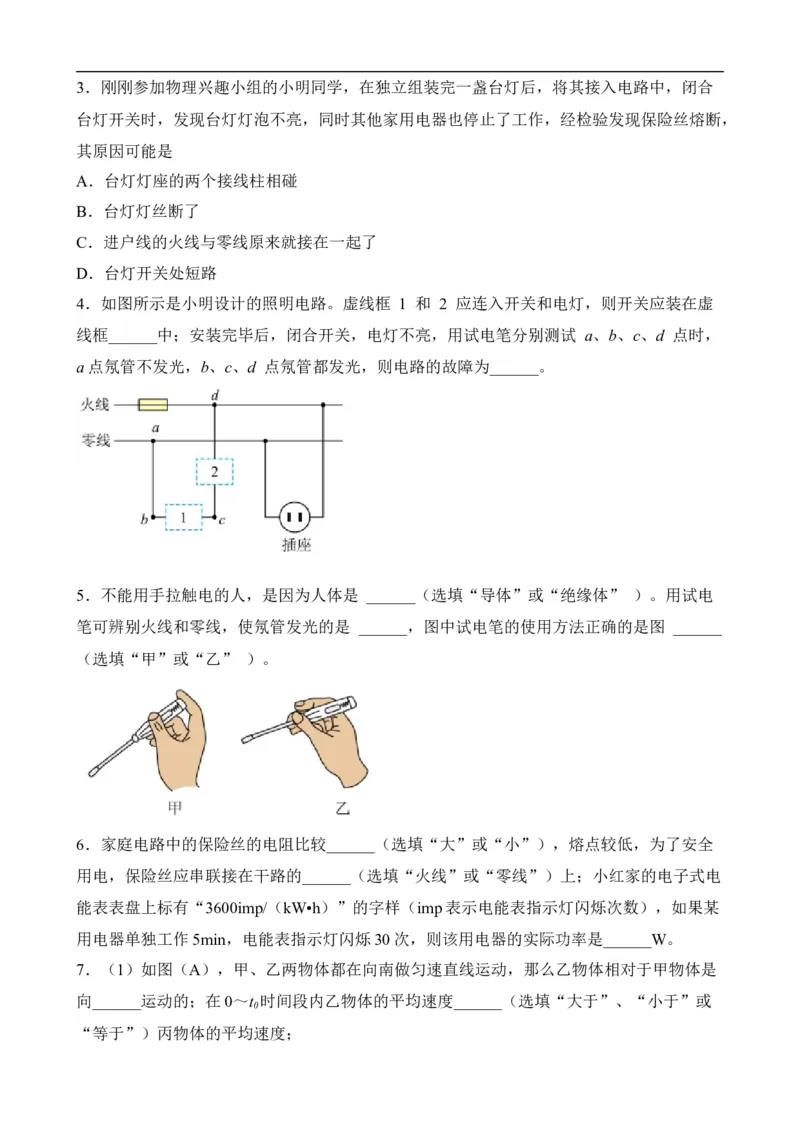

D．使用三线插头和三孔插座，目的是把用电器的金属外壳与大地相连3．刚刚参加物理兴趣小组的小明同学，在独立组装完一盏台灯后，将其接入电路中，闭合
台灯开关时，发现台灯灯泡不亮，同时其他家用电器也停止了工作，经检验发现保险丝熔断，
其原因可能是
A．台灯灯座的两个接线柱相碰
B．台灯灯丝断了
C．进户线的火线与零线原来就接在一起了
D．台灯开关处短路
4．如图所示是小明设计的照明电路。虚线框 1 和 2 应连入开关和电灯，则开关应装在虚
线框______中；安装完毕后，闭合开关，电灯不亮，用试电笔分别测试 a、b、c、d 点时，
a点氖管不发光，b、c、d 点氖管都发光，则电路的故障为______。
5．不能用手拉触电的人，是因为人体是 ______（选填“导体”或“绝缘体” ）。用试电
笔可辨别火线和零线，使氖管发光的是 ______，图中试电笔的使用方法正确的是图 ______
（选填“甲”或“乙” ）。
6．家庭电路中的保险丝的电阻比较______（选填“大”或“小”），熔点较低，为了安全
用电，保险丝应串联接在干路的______（选填“火线”或“零线”）上；小红家的电子式电
能表表盘上标有“3600imp/（kW•h）”的字样（imp表示电能表指示灯闪烁次数），如果某
用电器单独工作5min，电能表指示灯闪烁30次，则该用电器的实际功率是______W。

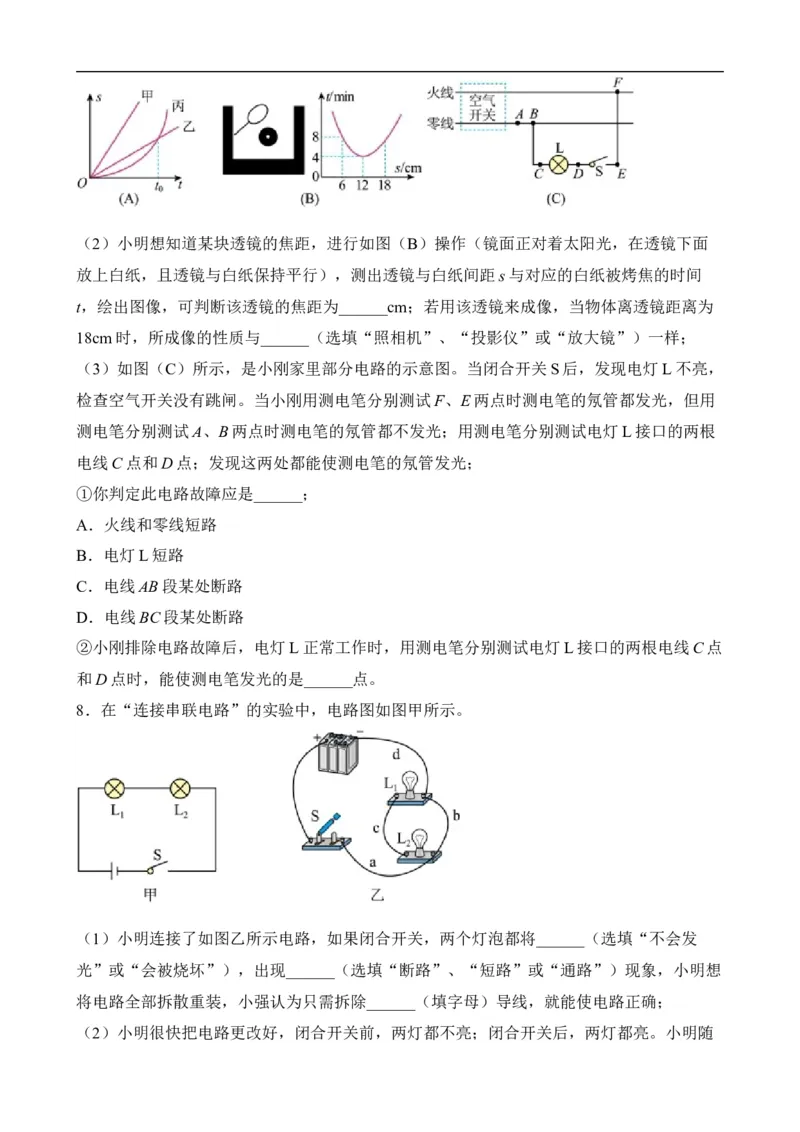

7．（1）如图（A），甲、乙两物体都在向南做匀速直线运动，那么乙物体相对于甲物体是
向______运动的；在0～t 时间段内乙物体的平均速度______（选填“大于”、“小于”或
0
“等于”）丙物体的平均速度；（2）小明想知道某块透镜的焦距，进行如图（B）操作（镜面正对着太阳光，在透镜下面
放上白纸，且透镜与白纸保持平行），测出透镜与白纸间距s与对应的白纸被烤焦的时间
t，绘出图像，可判断该透镜的焦距为______cm；若用该透镜来成像，当物体离透镜距离为
18cm时，所成像的性质与______（选填“照相机”、“投影仪”或“放大镜”）一样；
（3）如图（C）所示，是小刚家里部分电路的示意图。当闭合开关S后，发现电灯L不亮，
检查空气开关没有跳闸。当小刚用测电笔分别测试F、E两点时测电笔的氖管都发光，但用
测电笔分别测试A、B两点时测电笔的氖管都不发光；用测电笔分别测试电灯L接口的两根
电线C点和D点；发现这两处都能使测电笔的氖管发光；
①你判定此电路故障应是______；
A．火线和零线短路
B．电灯L短路
C．电线AB段某处断路
D．电线BC段某处断路
②小刚排除电路故障后，电灯L正常工作时，用测电笔分别测试电灯L接口的两根电线C点
和D点时，能使测电笔发光的是______点。
8．在“连接串联电路”的实验中，电路图如图甲所示。
（1）小明连接了如图乙所示电路，如果闭合开关，两个灯泡都将______（选填“不会发
光”或“会被烧坏”），出现______（选填“断路”、“短路”或“通路”）现象，小明想
将电路全部拆散重装，小强认为只需拆除______（填字母）导线，就能使电路正确；
（2）小明很快把电路更改好，闭合开关前，两灯都不亮；闭合开关后，两灯都亮。小明随即得出一个结论：开关如果能够同时控制所有用电器说明此电路一定是串联电路，小明的结
论是______（选填“正确”或“错误”）的；
（3）实验过程中，另一小组发现两个灯均不亮，于是他们做了以下实验：用一根导线连在
灯泡L 的两端，灯泡L 不亮，灯泡L 亮；用一根导线连在灯泡L 的两端，两个灯均不亮；
1 1 2 2
那么故障可能是______；
（4）芳芳家里有一盏电灯不亮了，请你设计一个简单的方法判断是停电了还是电灯坏了：
______。

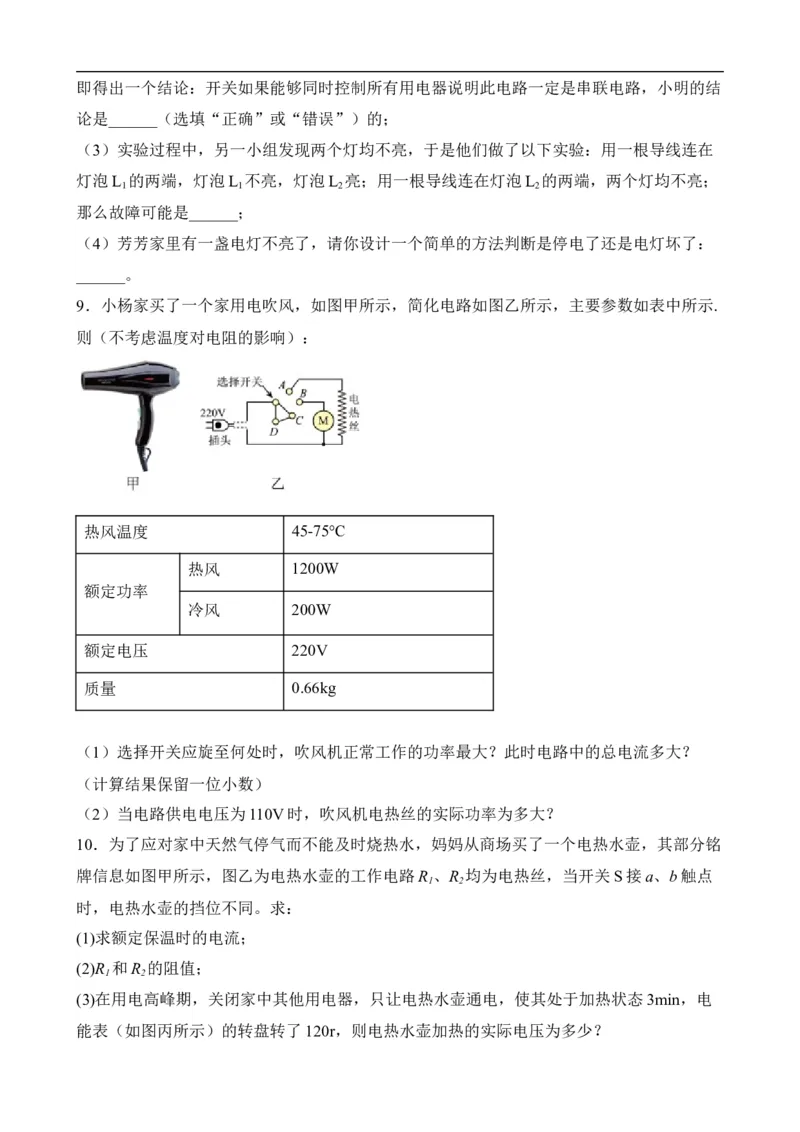

9．小杨家买了一个家用电吹风，如图甲所示，简化电路如图乙所示，主要参数如表中所示.
则（不考虑温度对电阻的影响）：
热风温度 45-75℃
热风 1200W
额定功率
冷风 200W
额定电压 220V
质量 0.66kg
（1）选择开关应旋至何处时，吹风机正常工作的功率最大？此时电路中的总电流多大？
（计算结果保留一位小数）
（2）当电路供电电压为110V时，吹风机电热丝的实际功率为多大？

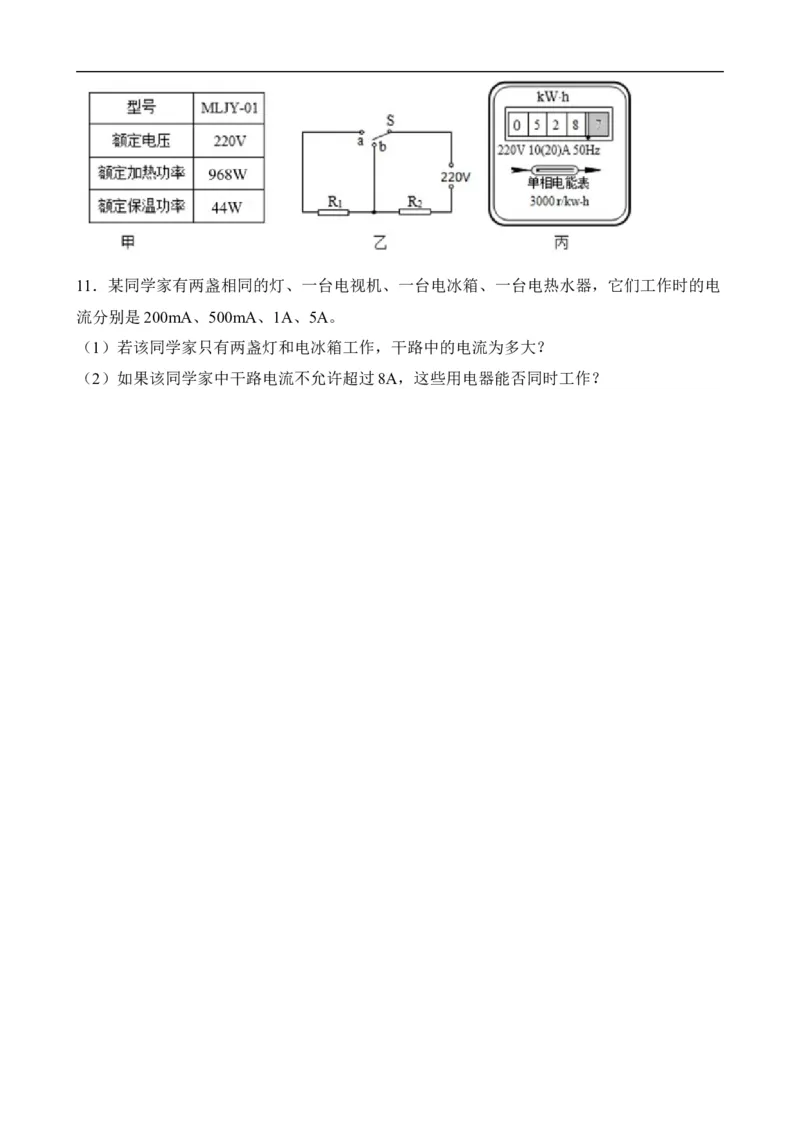

10．为了应对家中天然气停气而不能及时烧热水，妈妈从商场买了一个电热水壶，其部分铭
牌信息如图甲所示，图乙为电热水壶的工作电路R 、R 均为电热丝，当开关S接a、b触点
1 2
时，电热水壶的挡位不同。求：
(1)求额定保温时的电流；
(2)R 和R 的阻值；
1 2
(3)在用电高峰期，关闭家中其他用电器，只让电热水壶通电，使其处于加热状态3min，电
能表（如图丙所示）的转盘转了120r，则电热水壶加热的实际电压为多少？11．某同学家有两盏相同的灯、一台电视机、一台电冰箱、一台电热水器，它们工作时的电
流分别是200mA、500mA、1A、5A。
（1）若该同学家只有两盏灯和电冰箱工作，干路中的电流为多大？
（2）如果该同学家中干路电流不允许超过8A，这些用电器能否同时工作？
