2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十五单元 电路电流
专题43 电路电流单元知识点讲解与典型题解析
新课标对单元考点要求
1.观察摩擦起电现象，了解静电现象。了解生产生活中关于静电防止和利用的技术。
2.从能量转化的角度认识电源和用电器的作用。
3.知道电流。
4.会使用电流表。
5.会看、会画简单的电路图。会连接简单的串联电路和并联电路。能说出生产生活中釆用简单串联电路或
并联电路的实例。探究并了解串联电路和并联电路中电流的特点。

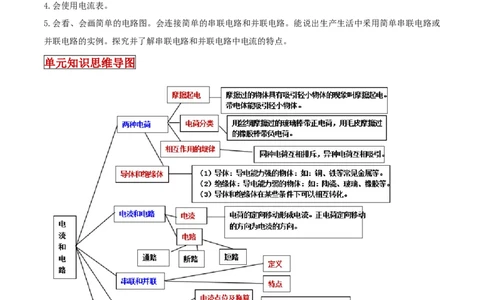

单元知识思维导图
单元考点知识讲解考点1：电荷
1.摩擦过的物体具有吸引轻小物体的现象叫摩擦起电。带电体能吸引轻小物体。
2.两种电荷：用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷。
3.电荷间相互作用的规律：同种电荷互相排斥，异种电荷互相吸引。
考点2：导体绝缘体
1.导体：导电能力强的物体：如：铜、铁等常见金属等。
2.绝缘体：导电能力弱的物体：如：陶瓷、玻璃、橡胶等。
3.导体和绝缘体在某些条件下可以相互转化。

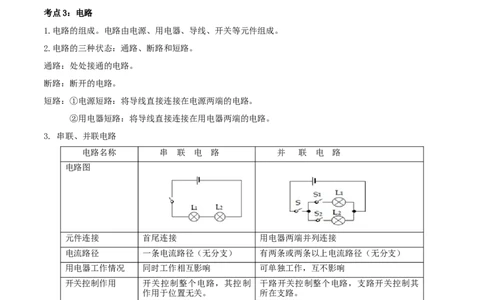

考点3：电路
1.电路的组成。电路由电源、用电器、导线、开关等元件组成。
2.电路的三种状态：通路、断路和短路。
通路：处处接通的电路。
断路：断开的电路。
短路：①电源短路：将导线直接连接在电源两端的电路。
②用电器短路：将导线直接连接在用电器两端的电路。
3. 串联、并联电路
电路名称 串 联 电 路 并 联 电 路
电路图
元件连接 首尾连接 用电器两端并列连接
电流路径 一条电流路径（无分支） 有两条或两条以上电流路径（无分支）
用电器工作情况 同时工作相互影响 可单独工作，互不影响
开关控制作用 开关控制整个电路，其控制 干路开关控制整个电路，支路开关控制其
作用于位置无关。 所在支路。
考点4：电流
1.形成：电荷的定向移动形成电流。
2.方向：把正电荷定向移动的方向规定为电流的方向
3.单位及换算：1μA= A, 1A= mA.
4.电流表（1）认识：一般是双量程，分别是0～3A , 0～0.6A 。
（2）使用。遵循“两个必须”，“两个不能”，“三先三后”原则
两个必须：①必须将电流表串联接入被测电路中。②必须使电流表的“+”接线柱流入，从“-”接线柱流
出。
两个不能：①所测电流不能超过电流表的量程。②不能将电流表直接接在电源的两极上。
先调零后使用。
三先三后：先调零后使用。先画图后连接。先认清分度值后读数。
5.串联、并联电路电流规律
（1）串联电路中各处电流相等，即I=I=I=……=In；
1 2
（2）并联电路中，干路电流等于各支路电流之和，即I=I+I+……+In。
1 2

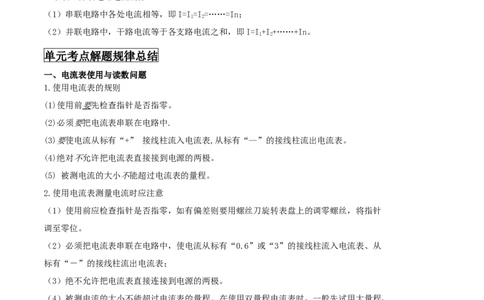

单元考点解题规律总结
一、电流表使用与读数问题
1.使用电流表的规则
(1)使用前要先检查指针是否指零。
(2)必须要把电流表串联在电路中.
(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
2.使用电流表测量电流时应注意
（1）使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针
调至零位。
（2）必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表、从
标有“－”的接线柱流出电流表；
（3）绝不允许把电流表直接连接到电源的两极。
（4）被测电流的大小不能超过电流表的量程。在使用双量程电流表时，一般先试用大量程，
如电流示数在小量程范围内，再改用小量程，这样读数更为准确。
二、电路图与电路设计基础知识
1.电路的构成：电源、开关、用电器、导线。
2.电路的三种状态：
通路:接通的电路叫通路，此时电路中有电流通过，电路是闭合的。
开路（断路）:断开的电路叫断路，此时电路不闭合，电路中无电流。
短路:不经过用电器而直接用导线把电源正、负极连在一起，电路中会有很大的电流，可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的。用电器两端直接用导线连接起来的情况也属于短路
（此时电流将直接通过导线而不会通过用电器，用电器不会工作）。
3.电路图：
常用电路元件的符号：
符号 意义 符号 意义
＋ 交叉不相连的导线 电铃
交叉相连接的导线 电动机
(负极) (正极) 电池 电流表
电池组 电压表
开关 电阻
小灯泡 滑动变阻器

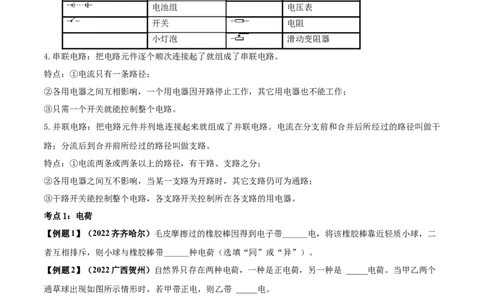

4.串联电路：把电路元件逐个顺次连接起了就组成了串联电路。
特点：①电流只有一条路径；
②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；
③只需一个开关就能控制整个电路。
5.并联电路：把电路元件并列地连接起来就组成了并联电路。电流在分支前和合并后所经过的路径叫做干
路；分流后到合并前所经过的路径叫做支路。
特点：①电流两条或两条以上的路径，有干路、支路之分；
②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；
③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
考点1：电荷
【例题1】（2022齐齐哈尔）毛皮摩擦过的橡胶棒因得到电子带______电，将该橡胶棒靠近轻质小球，二
者互相排斥，则小球与橡胶棒带______种电荷（选填“同”或“异”）。
【例题2】（2022广西贺州）自然界只存在两种电荷，一种是正电荷，另一种是 _____电荷。当甲乙两个
通草球出现如图所示情形时，若甲带正电，则乙带 _____电。
【例题3】（2022北京）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属球验电器的两片
金属箔之所以张开是由于（ ）A. 同种电荷相互排斥 B. 异种电荷相互吸引
C. 同种电荷相互吸引 D. 异种电荷相互排斥
考点2：导体绝缘体
【例题4】（2022湖南怀化）干燥的天气里，用塑料梳子梳头发，头发会随着梳子飘起来，而且会变得蓬
松，下列说法正确的是（ ）
A. 头发随着梳子飘起来是因为头发和梳子带上了同种电荷
B. 梳子梳头后，头发带电而梳子不带电
C. 塑料梳子是导体
D. 摩擦起电的实质是电子发生了转移
【例题5】（2021北京）如图所示的四种用品中，通常情况下属于导体的是（ ）
A．金属勺 B．瓷碗 C．塑料盒 D．木铲
考点3：电路
【例题6】（2022江苏常州）“新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为此综合实
践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固定于门框。
如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件_________的作用，具有优
异的_________（选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可
能是灯 处发生_________。【例题7】（2022广西玉林）如图所示，某同学设计一个楼道照明“智能化”电路，即利用“光控开关”
（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没
有声音时，自动断开）来控制灯泡。下列符合要求的电路图是（ ）
A. B. C. D.
【例题8】（2022湖南衡阳）现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号
灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行
的是（ ）
A. B.
C. D.
考点4：电流
【例题9】（2022湖南湘潭）在国际单位制中，电流的单位是（ ）A. 牛顿 B. 欧姆 C. 伏特 D. 安培
【例题10】（2022广西北部湾）如图所示，验电器M不带电、N带负电，用带有绝缘柄的金属棒将它们
的金属球连接起来，发现验电器M的金属箔片张开。下列说法正确的是（ ）
A. M带上了正电
B. N的金属箔片张角变大
C. 金属棒中电流的方向由M向N
D. 用手触摸金属棒，M、N的金属箔片张角不变
【例题11】（2022广西河池）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确
的是（ ）
A. 灯泡L 与L 并联 B. 电压表测L 两端的电压
1 2 2
C. 通过L、L 的电流相等 D. 通过L 的电流为0.22A
1 2 1
