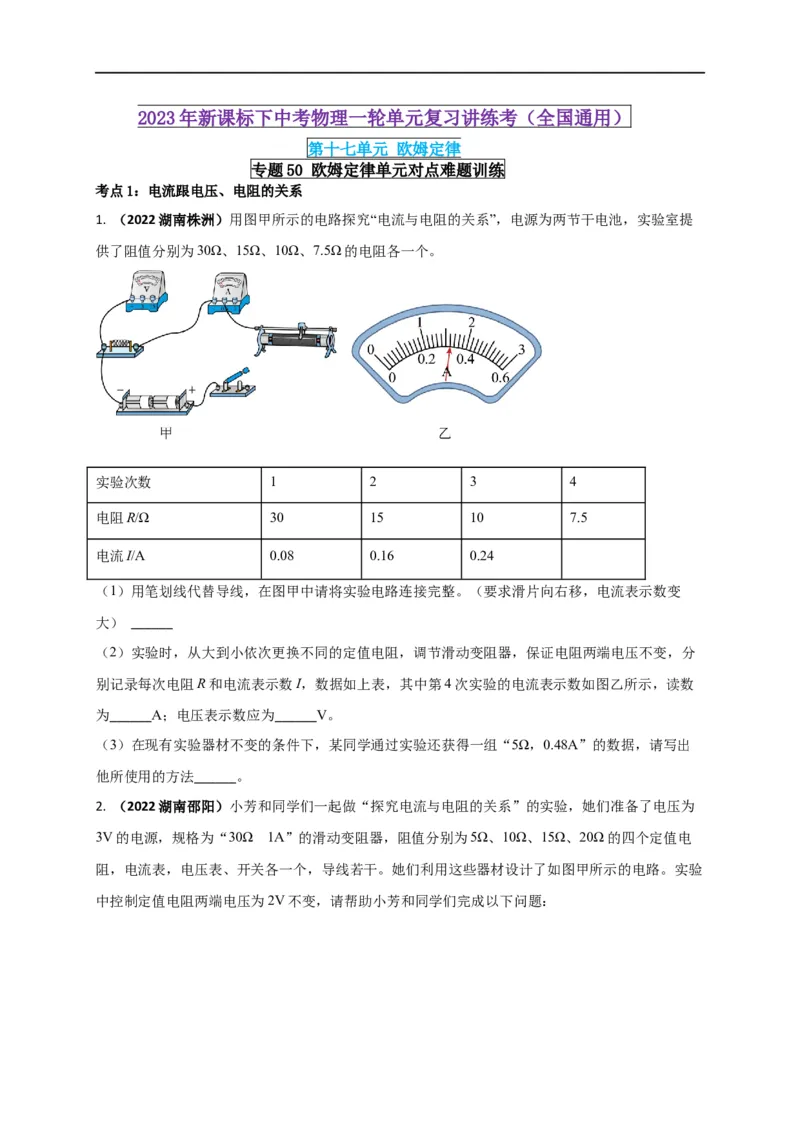

2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十七单元 欧姆定律
专题50 欧姆定律单元对点难题训练
考点1：电流跟电压、电阻的关系

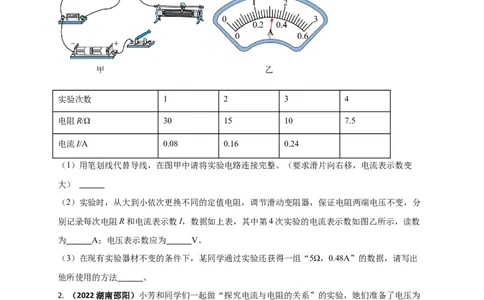

1. （2022湖南株洲）用图甲所示的电路探究“电流与电阻的关系”，电源为两节干电池，实验室提
供了阻值分别为30Ω、15Ω、10Ω、7.5Ω的电阻各一个。
实验次数 1 2 3 4
电阻R/Ω 30 15 10 7.5
电流I/A 0.08 0.16 0.24
（1）用笔划线代替导线，在图甲中请将实验电路连接完整。（要求滑片向右移，电流表示数变
大） ______
（2） 实验时，从大到小依次更换不同的定值电阻，调节滑动变阻器，保证电阻两端电压不变，分
别记录每次电阻R和电流表示数I，数据如上表，其中第4次实验的电流表示数如图乙所示，读数
为______A；电压表示数应为______V。
（3）在现有实验器材不变的条件下，某同学通过实验还获得一组“5Ω，0.48A”的数据，请写出
他所使用的方法______。

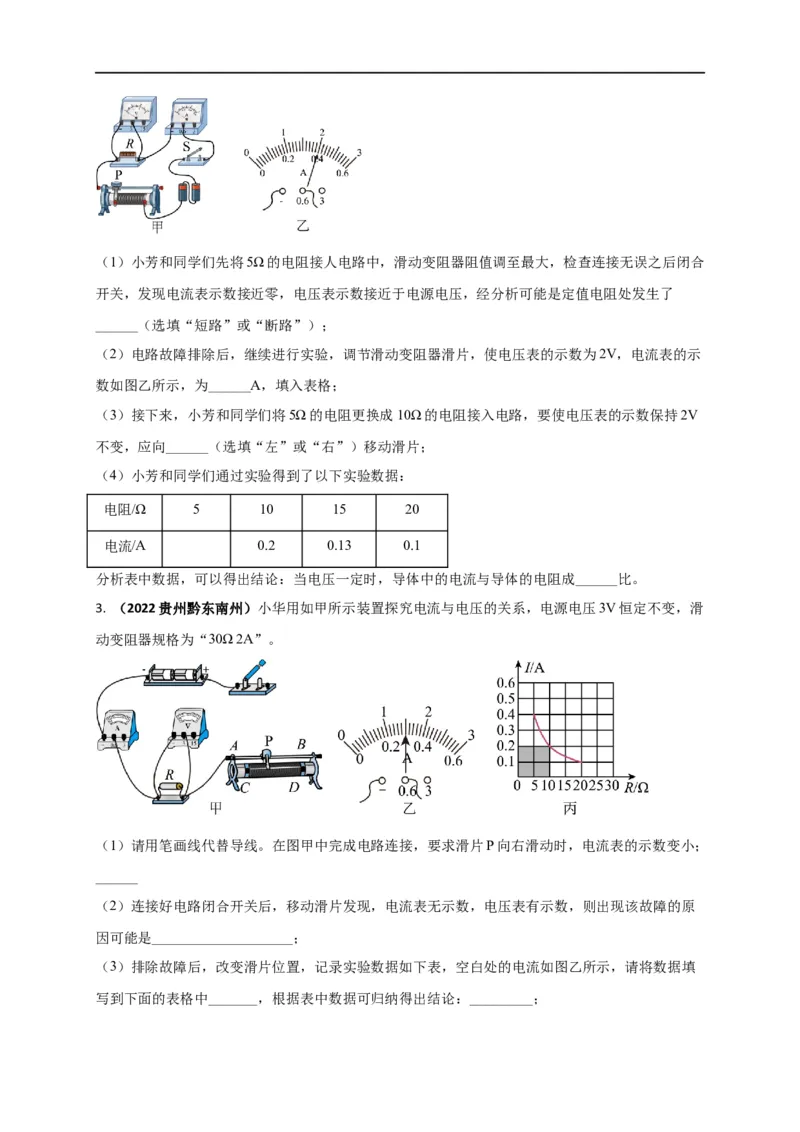

2. （2022湖南邵阳）小芳和同学们一起做“探究电流与电阻的关系”的实验，她们准备了电压为
3V的电源，规格为“30Ω 1A”的滑动变阻器，阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值电
阻，电流表，电压表、开关各一个，导线若干。她们利用这些器材设计了如图甲所示的电路。实验
中控制定值电阻两端电压为2V不变，请帮助小芳和同学们完成以下问题：（1）小芳和同学们先将5Ω的电阻接人电路中，滑动变阻器阻值调至最大，检查连接无误之后闭合
开关，发现电流表示数接近零，电压表示数接近于电源电压，经分析可能是定值电阻处发生了
______（选填“短路”或“断路”）；

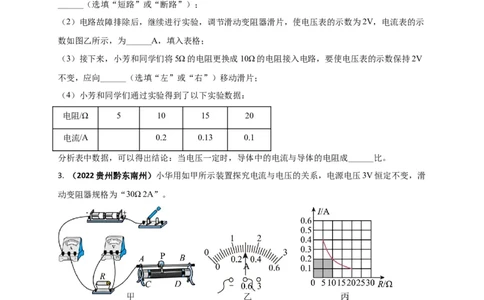

（2）电路故障排除后，继续进行实验，调节滑动变阻器滑片，使电压表的示数为2V，电流表的示
数如图乙所示，为______A，填入表格；
（3）接下来，小芳和同学们将5Ω的电阻更换成10Ω的电阻接入电路，要使电压表的示数保持2V
不变，应向______（选填“左”或“右”）移动滑片；
（4）小芳和同学们通过实验得到了以下实验数据：
电阻/Ω 5 10 15 20
电流/A 0.2 0.13 0.1
分析表中数据，可以得出结论：当电压一定时，导体中的电流与导体的电阻成______比。
3. （2022贵州黔东南州）小华用如甲所示装置探究电流与电压的关系，电源电压3V恒定不变，滑
动变阻器规格为“30Ω 2A”。
（1）请用笔画线代替导线。在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示数变小；
______
（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原
因可能是____________________；
（3）排除故障后，改变滑片位置，记录实验数据如下表，空白处的电流如图乙所示，请将数据填
写到下面的表格中_______，根据表中数据可归纳得出结论：_________；电压U/V 0.5 1.0 1.5 2.0 2.5 3.0
电流I/A 0.10 0.20 0.40 0.50 0.60

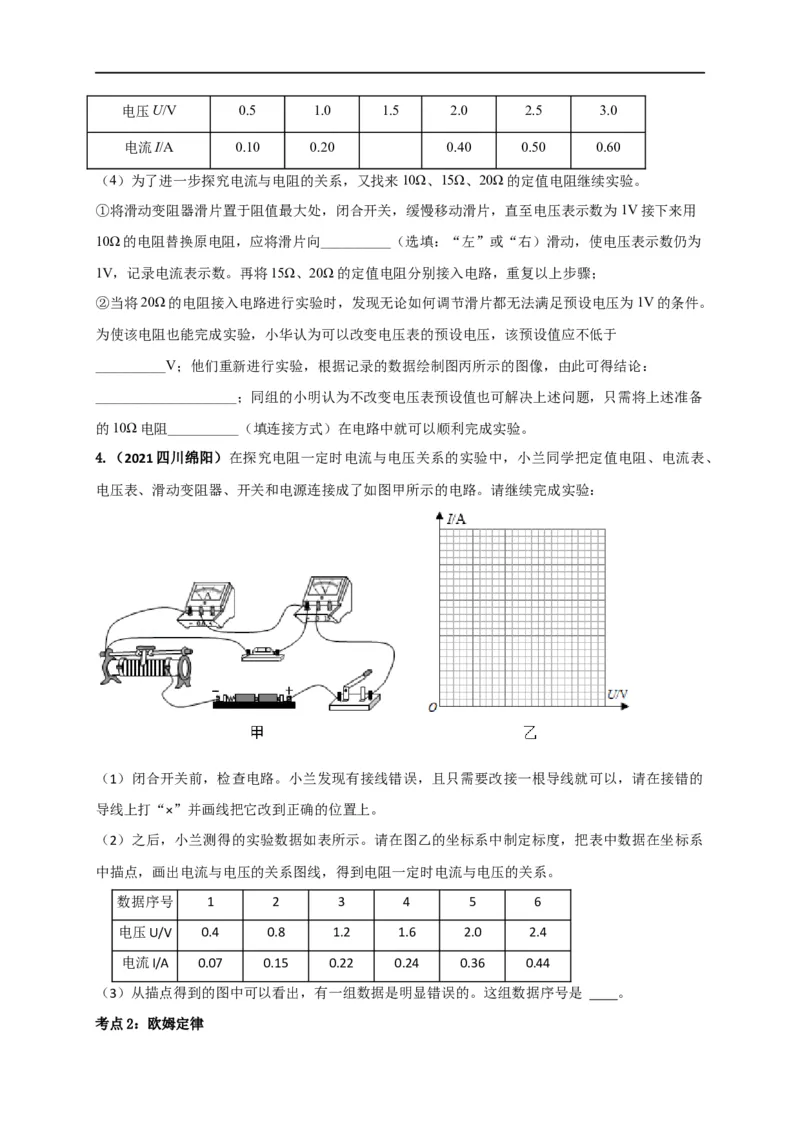

（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω的定值电阻继续实验。
①将滑动变阻器滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V接下来用
10Ω的电阻替换原电阻，应将滑片向__________（选填：“左”或“右）滑动，使电压表示数仍为
1V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；
②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。
为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于
__________V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得结论：
____________________；同组的小明认为不改变电压表预设值也可解决上述问题，只需将上述准备
的10Ω电阻__________（填连接方式）在电路中就可以顺利完成实验。

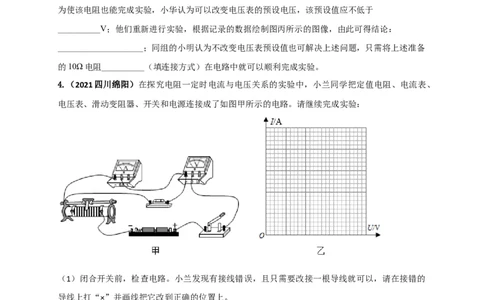

4.（2021四川绵阳）在探究电阻一定时电流与电压关系的实验中，小兰同学把定值电阻、电流表、
电压表、滑动变阻器、开关和电源连接成了如图甲所示的电路。请继续完成实验：
（1）闭合开关前，检查电路。小兰发现有接线错误，且只需要改接一根导线就可以，请在接错的
导线上打“×”并画线把它改到正确的位置上。
（2）之后，小兰测得的实验数据如表所示。请在图乙的坐标系中制定标度，把表中数据在坐标系
中描点，画出电流与电压的关系图线，得到电阻一定时电流与电压的关系。
数据序号 1 2 3 4 5 6
电压U/V 0.4 0.8 1.2 1.6 2.0 2.4
电流I/A 0.07 0.15 0.22 0.24 0.36 0.44
（3）从描点得到的图中可以看出，有一组数据是明显错误的。这组数据序号是 。

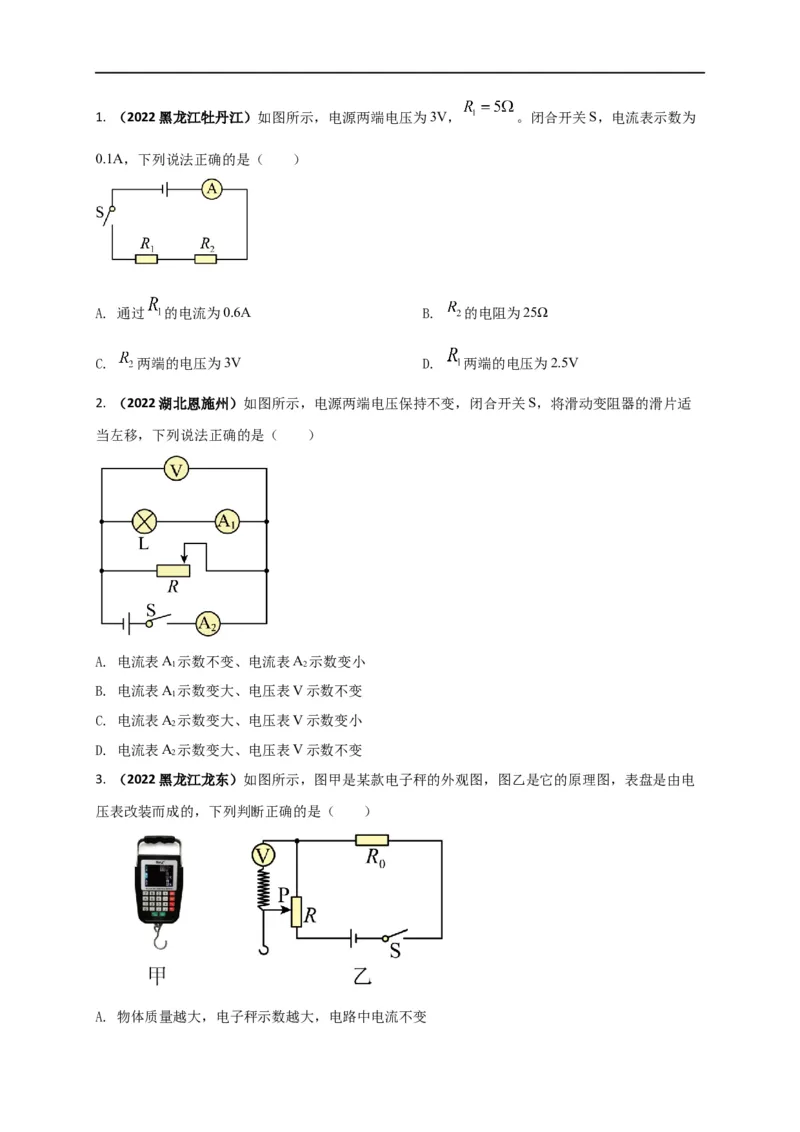

考点2：欧姆定律1. （2022黑龙江牡丹江）如图所示，电源两端电压为3V， 。闭合开关S，电流表示数为
0.1A，下列说法正确的是（ ）
A. 通过 的电流为0.6A B. 的电阻为25Ω
C. 两端的电压为3V D. 两端的电压为2.5V

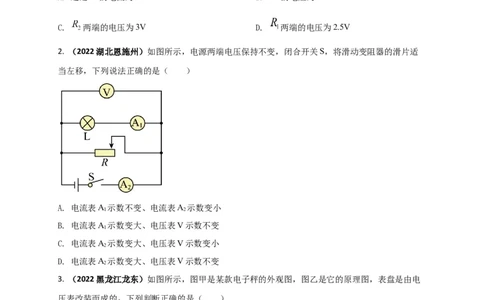

2. （2022湖北恩施州）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适
当左移，下列说法正确的是（ ）
A. 电流表A 示数不变、电流表A 示数变小
1 2
B. 电流表A 示数变大、电压表V示数不变
1
C. 电流表A 示数变大、电压表V示数变小
2
D. 电流表A 示数变大、电压表V示数不变
2
3. （2022黑龙江龙东）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电
压表改装而成的，下列判断正确的是（ ）
A. 物体质量越大，电子秤示数越大，电路中电流不变B. 物体质量越大，电子秤示数越小，电路中电流不变
C. 物体质量越大，电子秤示数越大，电路中电流越大
D. 物体质量越大，电子秤示数越小，电路中电流越大

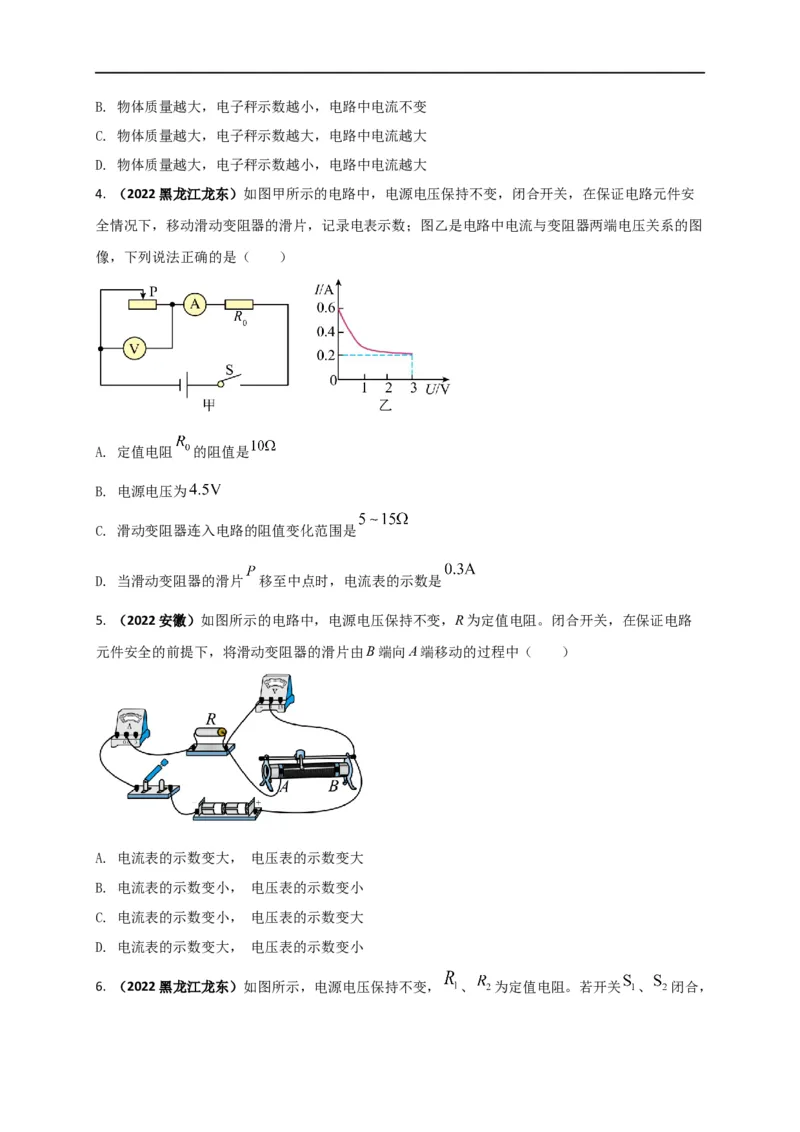

4. （2022黑龙江龙东）如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安
全情况下，移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图
像，下列说法正确的是（ ）
A. 定值电阻 的阻值是
B. 电源电压为
C. 滑动变阻器连入电路的阻值变化范围是
D. 当滑动变阻器的滑片 移至中点时，电流表的示数是
5. （2022安徽）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路
元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（ ）
A. 电流表的示数变大， 电压表的示数变大
B. 电流表的示数变小， 电压表的示数变小
C. 电流表的示数变小， 电压表的示数变大
D. 电流表的示数变大， 电压表的示数变小

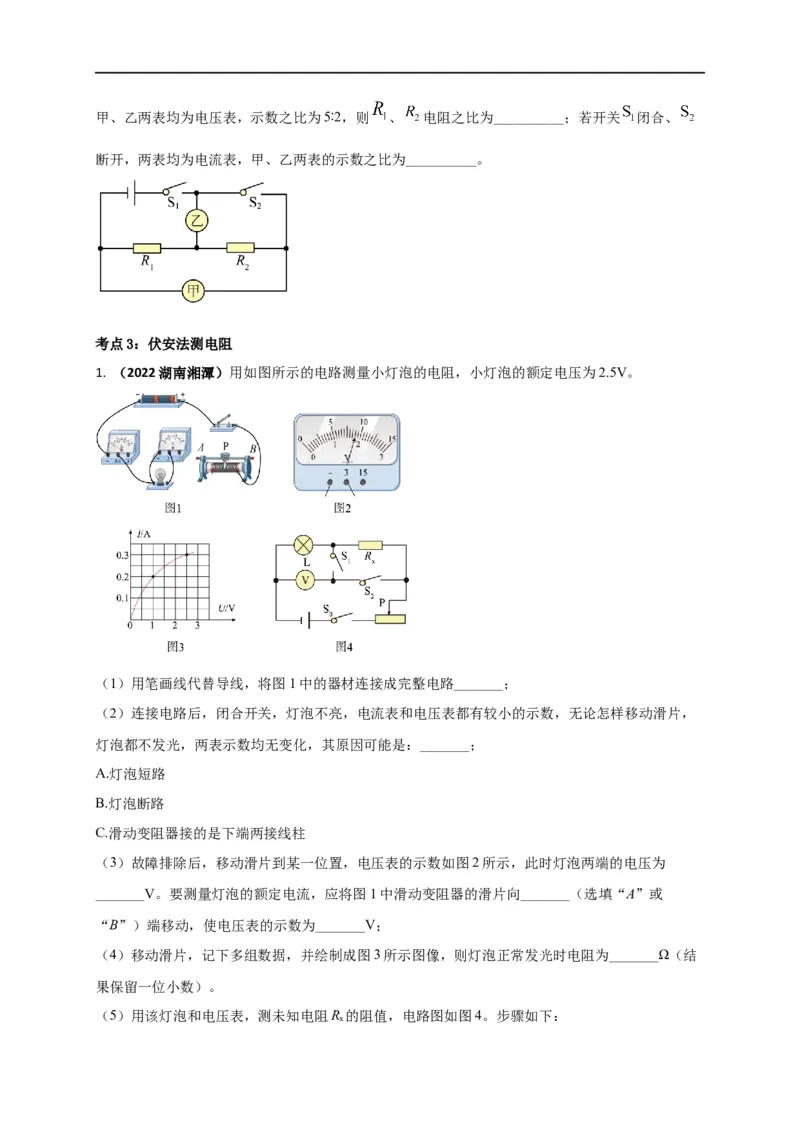

6. （2022黑龙江龙东）如图所示，电源电压保持不变， 、 为定值电阻。若开关 、 闭合，甲、乙两表均为电压表，示数之比为5∶2，则 、 电阻之比为__________；若开关 闭合、
断开，两表均为电流表，甲、乙两表的示数之比为__________。
考点3：伏安法测电阻
1. （2022湖南湘潭）用如图所示的电路测量小灯泡的电阻，小灯泡的额定电压为2.5V。
（1）用笔画线代替导线，将图1中的器材连接成完整电路_______；
（2）连接电路后，闭合开关，灯泡不亮，电流表和电压表都有较小的示数，无论怎样移动滑片，
灯泡都不发光，两表示数均无变化，其原因可能是：_______；
A.灯泡短路
B.灯泡断路
C.滑动变阻器接的是下端两接线柱
（3）故障排除后，移动滑片到某一位置，电压表的示数如图2所示，此时灯泡两端的电压为
_______V。要测量灯泡的额定电流，应将图1中滑动变阻器的滑片向_______（选填“A”或
“B”）端移动，使电压表的示数为_______V；
（4）移动滑片，记下多组数据，并绘制成图3所示图像，则灯泡正常发光时电阻为_______Ω（结
果保留一位小数）。
（5）用该灯泡和电压表，测未知电阻R 的阻值，电路图如图4。步骤如下：
x①只闭合S、S，移动滑片，使电压表示数为1V，由图3可知灯泡的电流为_______A，即为R 的
0 1 x
电流；
②保持滑片位置不变，只闭合S、S，电压表示数为2.6V，则此时R 的两端的电压为_______V；
0 2 x
③R 的阻值为_______Ω。
x

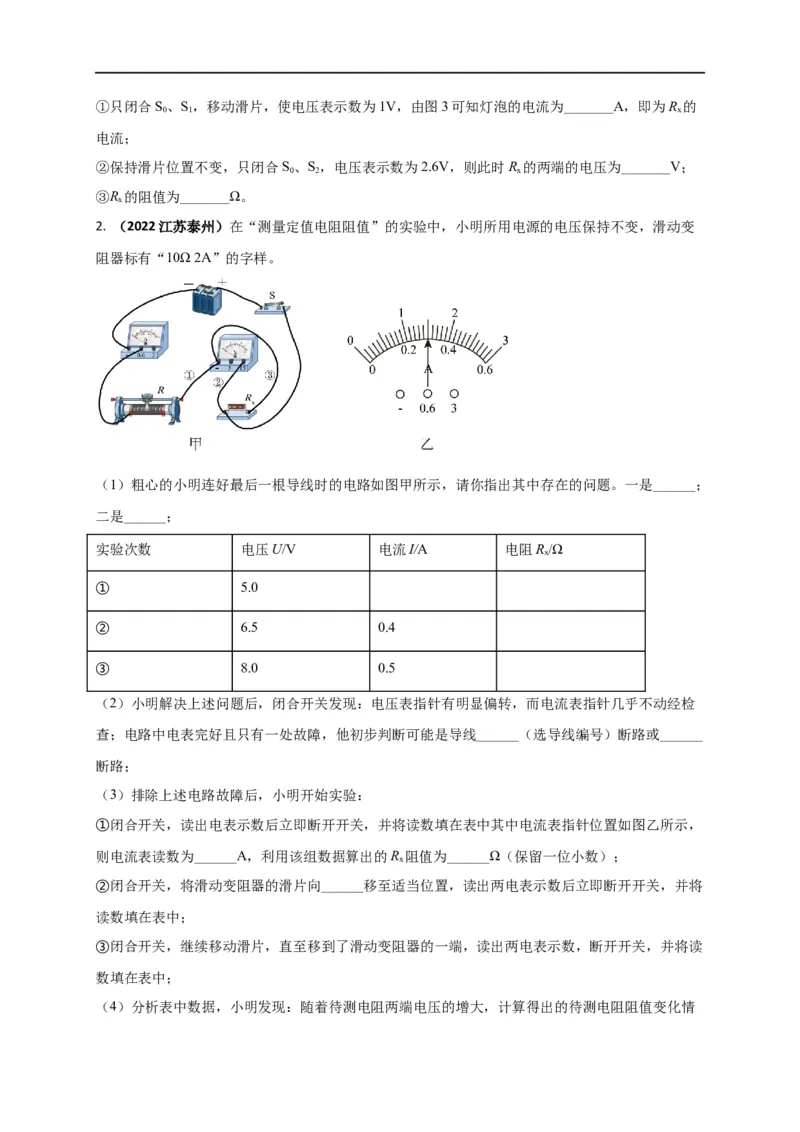

2. （2022江苏泰州）在“测量定值电阻阻值”的实验中，小明所用电源的电压保持不变，滑动变
阻器标有“10Ω 2A”的字样。
（1）粗心的小明连好最后一根导线时的电路如图甲所示，请你指出其中存在的问题。一是______；
二是______；
实验次数 电压U/V 电流I/A 电阻R/Ω
x
① 5.0
② 6.5 0.4
③ 8.0 0.5
（2）小明解决上述问题后，闭合开关发现：电压表指针有明显偏转，而电流表指针几乎不动经检
查；电路中电表完好且只有一处故障，他初步判断可能是导线______（选导线编号）断路或______
断路；
（3）排除上述电路故障后，小明开始实验：
①闭合开关，读出电表示数后立即断开开关，并将读数填在表中其中电流表指针位置如图乙所示，
则电流表读数为______A，利用该组数据算出的R 阻值为______Ω（保留一位小数）；
x
②闭合开关，将滑动变阻器的滑片向______移至适当位置，读出两电表示数后立即断开开关，并将
读数填在表中；
③闭合开关，继续移动滑片，直至移到了滑动变阻器的一端，读出两电表示数，断开开关，并将读
数填在表中；
（4）分析表中数据，小明发现：随着待测电阻两端电压的增大，计算得出的待测电阻阻值变化情况是______，他感到困惑：为何会出现这样的结果呢？
小华帮他检查后指出：小明所测出的电压数据是错误的，于是小明想重新实验，小华提醒他：无需
重新实验，利用已知信息和电流表的读数，不但可计算出待测电阻的阻值，还能求出电源电压。小
明经过认真思考后，计算得出：待测电阻R=______Ω，电源电压U =______V
x 总

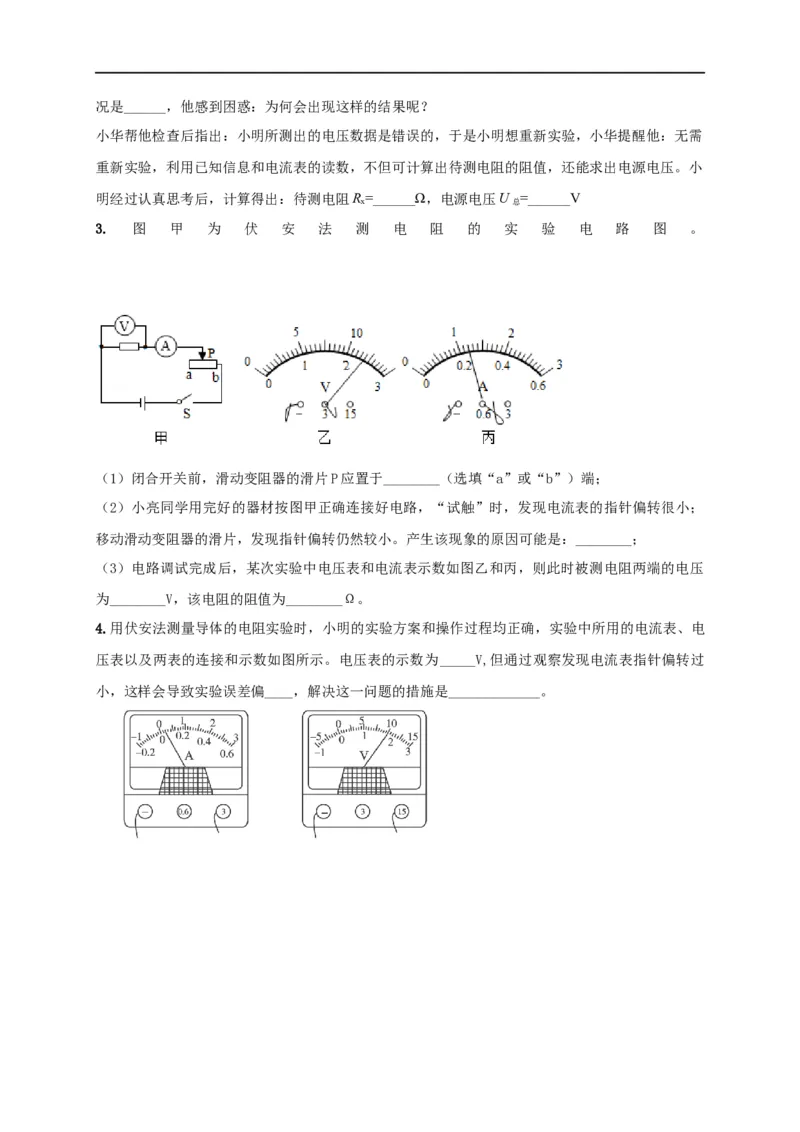

3. 图 甲 为 伏 安 法 测 电 阻 的 实 验 电 路 图 。
（1）闭合开关前，滑动变阻器的滑片P应置于________（选填“a”或“b”）端；
（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；
移动滑动变阻器的滑片，发现指针偏转仍然较小。产生该现象的原因可能是：________；
（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，则此时被测电阻两端的电压
为________V，该电阻的阻值为________Ω。
4.用伏安法测量导体的电阻实验时，小明的实验方案和操作过程均正确，实验中所用的电流表、电
压表以及两表的连接和示数如图所示。电压表的示数为_____V,但通过观察发现电流表指针偏转过
小，这样会导致实验误差偏____，解决这一问题的措施是_____________。
