专题 16 欧姆定律（测试）（原卷版）
（满分100分，时间60分钟）
一、选择题（10小题，每小题3分，共30分）
1.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图像是（ ）。
A． B． C． D．
2.根据欧姆定律的公式 及其推导式 ，下列说法正确的是（ ）。
A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比；
B．当导体两端电压为零时，其电阻值也变为零；
C．对于同一导体，通过导体的电流与其两端电压成正比；
D．导体两端电压一定时，通过导体的电流与其电阻成正比
3.现有两个阻值不等的未知电阻R和R，为了比较它们的阻值大小，几个同学分别设计了如图所示的
1 2
四种电路，其中不可行的是图（ ）。
A． B．
C． D．
4.已知R＞R，按图中的四种方式分别接在同一电源上，下列电路中电流最大的是（ ）。
1 2
A． B． C． D．
5.小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻
由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动 D．适当增加电池的节数
6.已知光敏电阻的阻值随光照强度的增大而减小。将光敏电阻R、定值电阻 、电流表、电压表、开
关和电源连接成如图所示的电路。假定电源电压保持不变。闭合开关，逐渐增大光敏电阻的光照强度，观
察电表示数的变化情况，下列表述中正确的是（ ）。
A．电流表和电压表的示数均变小；
B．电流表和电压表的示数均变大；
C．电流表的示数变大，电压表的示数变小；
D．电流表的示数变小，电压表的示数变大
7.如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是（
）。
A．灯泡L变亮，电流表A 示数变大；
1
B．电压表示数不变，电流表A 示数变大；
2
C．电流表A 与A 的示数之差变大；
1 2
D．电压表与电流表A 的示数之比变大
2
8.酒精测试仪可以检测机动车驾驶员是否酒后驾车，图中 为定值电阻， 为酒精气体传感器，其电
阻随着酒精气体浓度的增大而减小。如果测试时要求酒精浓度增大时，仪表示数增大，下列符合要求的电
路是（ ）。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B．
C． D．
9.如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如
表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（ ）。
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路
10.如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两
个电阻的“U﹣I”关系图像如图2所示。则下列判断正确的是（ ）。
A．电源电压为10V；
B．定值电阻R的阻值为20Ω；
1
C．滑动变阻器R的阻值变化范围为0~10Ω；
2
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．变阻器滑片在中点时，电流表示数为0.3A
二、填空题（9小题，每空2分，共44分）
11.一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，
为使其正常发光，应 联一个 Ω的电阻。
12.R和R两只电阻串联，已知R:R=5:1，那么通过它们的电流之比I:I=__________，两只电阻两
1 2 1 2 1 2
端各自的电压之比U:U=_____________。
1 2
13.如图所示，是通过灯泡L、定值电阻R的电流跟其两端电压的关系图像，由图可得定值电阻R的阻
值为 Ω；如果把灯和定值电阻并联接在电压为4V的电路两端时，干路中的电流大小为 A；
如果把灯泡和定值电阻接在某电源两端，此时电路中的电流为0.4A，则该电源电压为 V。
14.甲、乙两灯泡中的电流与电压变化的关系如图所示。甲灯的电阻 ______乙灯电阻（选填“大于”、
“小于”或“等于” ）；将甲、乙两灯泡串联接入电路后，通过它们的电流为 ，则电源电压为
______ 。
15.如图所示，闭合开关S，两电流表示数之比为5∶2，则R与R两端的电压之比U∶U=_________，
1 2 1 2
电阻之比R∶R=________。
1 2
16.如图甲所示是电阻R和灯泡L的I-U图像，当R两端的电压为0时，R的阻值是 Ω。将电阻R
和灯泡L接在图乙电路中，S闭合，电流表示数为0.5A，则电源电压为 V，此时小灯泡的阻值为
Ω。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
17．如图甲所示电路，电源电压不变，小灯泡L正常工作时的电压为2.5V，R为滑动变阻器。闭合开
关，滑片P在某两点间移动的过程中，电流表A与电压表V的示数变化关系如图乙所示。当电流表示数为
0.2A时，两电压表的示数相等，则电源电压为 V，小灯泡正常工作时的电流为 A，此时滑动变
阻器接入电路的阻值为 。
18.如图所示电路，电源电压为3V，只闭合开关S，电路正常工作，若再闭合开关S，则电流表的示
1 2
数将 ，电压表的示数将 。（选填“变大”“变小”或“不变”）
19.如图甲所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器的滑片，使其从最右端向左
滑动到a点时，小灯泡恰好正常发光。在图乙中绘制出电流表与两电压表示数关系的图象，则电源电压为
___________V，滑动变阻器的最大阻值为 ________Ω，小灯泡正常发光时的电阻为________Ω。
三、综合题（3小题，共26分）
20．（6分）如图所示，电源电压 ，R=4Ω，滑动变阻器滑片从A端滑至B端，电压表示数从
2
6V变化为2V，求：
（1）R的阻值；
1
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

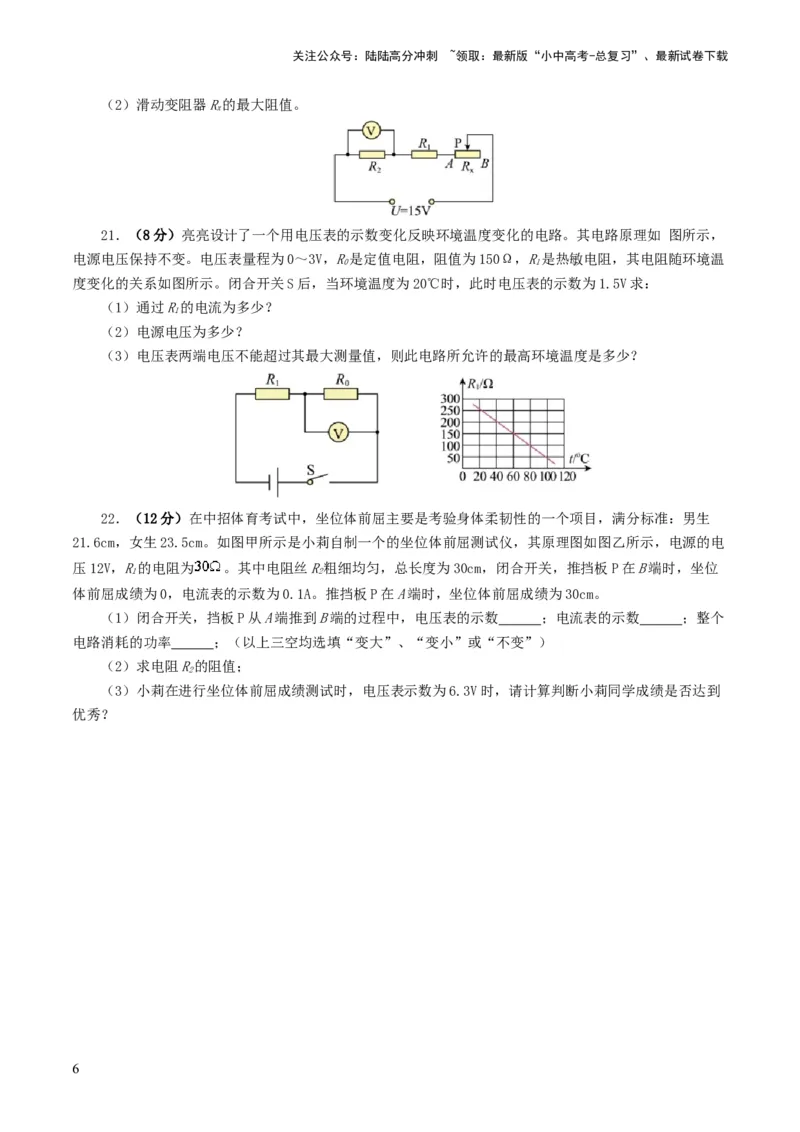

（2）滑动变阻器R的最大阻值。
x
21．（8分）亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理如 图所示，
电源电压保持不变。电压表量程为0～3V，R是定值电阻，阻值为150Ω，R是热敏电阻，其电阻随环境温
0 1
度变化的关系如图所示。闭合开关S后，当环境温度为20℃时，此时电压表的示数为1.5V求：
（1）通过R的电流为多少？
1
（2）电源电压为多少？
（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？
22．（12分）在中招体育考试中，坐位体前屈主要是考验身体柔韧性的一个项目，满分标准：男生
21.6cm，女生23.5cm。如图甲所示是小莉自制一个的坐位体前屈测试仪，其原理图如图乙所示，电源的电
压12V，R的电阻为 。其中电阻丝R粗细均匀，总长度为30cm，闭合开关，推挡板P在B端时，坐位
1 2
体前屈成绩为0，电流表的示数为0.1A。推挡板P在A端时，坐位体前屈成绩为30cm。
（1）闭合开关，挡板P从A端推到B端的过程中，电压表的示数 ；电流表的示数 ；整个
电路消耗的功率 ；（以上三空均选填“变大”、“变小”或“不变”）
（2）求电阻R的阻值；
2
（3）小莉在进行坐位体前屈成绩测试时，电压表示数为6.3V时，请计算判断小莉同学成绩是否达到
优秀？
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
